升降横移式停车设备设计

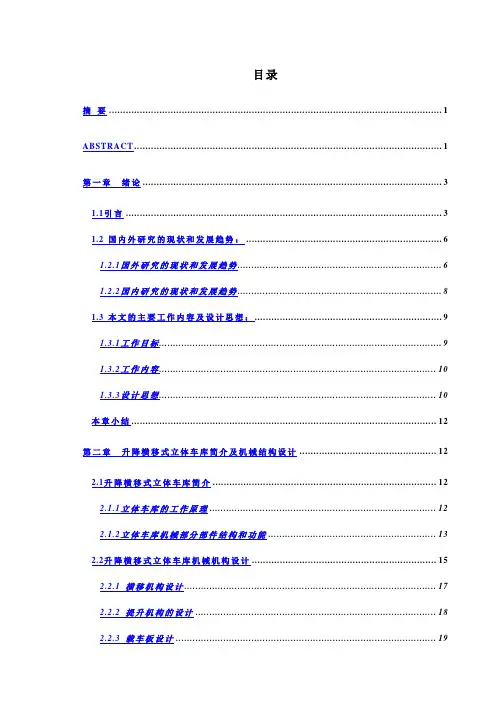

目录

摘 要 ....................................................................................................................... 1

ABSTRACT .............................................................................................................. 1

第一章 绪论 ........................................................................................................... 3

1.1引言 ................................................................................................................. 3

1.2 国内外研究的现状和发展趋势： ...................................................................... 6

1.2.1国外研究的现状和发展趋势 ......................................................................... 6

1.2.2国内研究的现状和发展趋势 ......................................................................... 8

1.3 本文的主要工作内容及设计思想： ................................................................... 9

安徽建筑工业学院

毕 业 设 计 (论 文)

专 业 机械设计制造及其自动化

班 级 06城建机械（2）班

学生姓名 王朋朋

学 号 ***********

课 题 一种升降横移式立体车库的机械结构设计

指导教师 陈奇

2010年 06月 06日

I 摘 要

立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。机械式立体停车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。本课题以较为典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素，对车库的钢结构及控制策略进行了分析优化。

本文在对国内外车库现状及发展趋势做了充分调研的基础上，选择三层四列式车库结构为研究模型。文章简单介绍了车库的主体结构和特点，对车库的控制系统也作了简单的说明，依据升降横移式立体车库的运行原理，对车库钢结构骨架进行了有限元分析，并通过强度理论进行校核，保证了车库的安全性在有限元分析的基础上，对车库钢结构骨架进行合理优化，使车库钢结构重量减少了14%左右，降低了车库制造成本。

关键词：立体车库 钢结构 结构优化 有限元

II

Abstract

The three-dimensional garage is the storage which is used for

automatic parking and scientific storage of kinds of automobile. As

PLC设计与调试

课程名称 电气控制与PLC应用技术

设计题目 升降横移式立体车库

课程设计考核和成绩评定办法

1． 课程设计的考核由指导教师根据设计表现、设计报告、设计成果、答辩等几个方面，给出各项权重，综合评定。该设计考核教研室主任审核，主管院长审批备案。

2． 成绩评定采用五级分制，即优、良、中、及格、不及格。

3． 参加本次设计时间不足三分之二或旷课四天以上者，不得参加本次考核，按不及格处理。

4． 课程设计结束一周内，指导教师提交成绩和设计总结。

5． 设计过程考核和成绩在教师手册中有记载。

课程设计报告内容

课程设计报告内容、格式各专业根据专业不同统一规范，经教研室主任审核、主管院长审批备案。

注： 1. 课程设计任务书和指导书在课程设计前发给学生，设计任务书放置在设计报告封面后和正文目录前。

2. 为了节省纸张，保护环境，便于保管实习报告，统一采用A4纸，实习报告建议双面打印（正文采用宋体五号字）或手写。

2009/2010学年第二学期 PLC应用技术 课程设计任务书

指导教师：蔡长青 冯雷 班级：自动化0841、2班 地点：实训中心512

课程设计题目： 基于PLC的立体车库控制系统

一、 课程设计目的

本课程设计的目的在于培养学生运用已学的PLC控制技术的基础知识和基本理论，加以综合运用，进行PLC控制系统设计的初等训练，掌握运用PLC进行系统控制设计的原则、设计内容和设计步骤，为从事PLC相关的毕业设计或今后的工作需要打下良好的基础。

二、 课程设计内容（包括技术指标）

1、立体车库的工作原理

升降横移式立体车库是指利用载车板的升降或横向平移存取停放车辆的机械式停车设备。升降横移式立体车库每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程。停泊在这类车库地面的车只作横移，不必升降，上层车位或下层车位需通过中间层横移出空位，将载车板升或降到地面层，驾驶员才可进入车库内将汽车开进或开出车库。图2.0 为一个地上7车位的升降横移式停车设备，其工作原理是：三层三个车位可以升降，二层两个车位可以升降和平移，一层的两个车位只能横向横移，空车位供三层和二层的车位下降时借用。1 、2号车位可以直接存放车辆;7 号车位需下降后再存放车辆;3 号车位，则需先将1 号和2号载车板右移，再将3号载车板下降; 4 号车位，则需先将2 号载车板右移，再将4号存车板下降；5号车位需要先将1、2、3、4号四个载车板右移，再将5号载车板下降；6号车位则需要先将2、4号载车板右移，再将6号载车板降下。由于升降横移式停车设备对场地的适应性强，介绍系统各机械部分部件结构和功能 可根据不同的地形和空间进行任意的组合、排列，规模可大可小，对土建的要求比较低，因此，应用非常广泛。

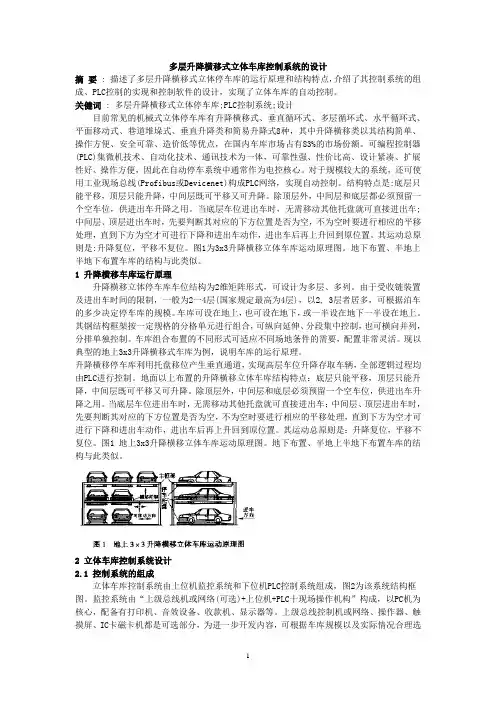

1 多层升降横移式立体车库控制系统的设计

摘 要 : 描述了多层升降横移式立体停车库的运行原理和结构特点，介绍了其控制系统的组成、PLC控制的实现和控制软件的设计，实现了立体车库的自动控制。

关健词 : 多层升降横移式立体停车库;PLC控制系统;设计

目前常见的机械式立体停车库有升降横移式、垂直循环式、多层循环式、水平循环式、平面移动式、巷道堆垛式、垂直升降类和简易升降式8种，其中升降横移类以其结构简单、操作方便、安全可靠、造价低等优点，在国内车库市场占有83%的市场份额。可编程控制器(PLC)集微机技术、自动化技术、通讯技术为一体，可靠性强、性价比高、设计紧凑、扩展性好、操作方便，因此在自动停车系统中通常作为电控核心。对于规模较大的系统，还可使用工业现场总线(Profibus或Devicenet)构成PLC网络，实现自动控制。结构特点是:底层只能平移，顶层只能升降，中间层既可平移又可升降。除顶层外，中间层和底层都必须预留一个空车位，供进出车升降之用。当底层车位进出车时，无需移动其他托盘就可直接进出车;中间层、顶层进出车时，先要判断其对应的下方位置是否为空，不为空时要进行相应的平移处理，直到下方为空才可进行下降和进出车动作，进出车后再上升回到原位置。其运动总原则是:升降复位，平移不复位。图1为3x3升降横移立体车库运动原理图。地下布置、半地上半地下布置车库的结构与此类似。

1 升降横移车库运行原理

升降横移立体停车库车位结构为2维矩阵形式，可设计为多层、多列。由于受收链装置及进出车时间的限制，一般为2一4层(国家规定最高为4层)，以2, 3层者居多，可根据泊车的多少决定停车库的规模。车库可设在地上，也可设在地下，或一半设在地下一半设在地上。其钢结构框架按一定规格的分格单元进行组合，可纵向延伸、分段集中控制，也可横向并列，分排单独控制。车库组合布置的不同形式可适应不同场地条件的需要，配置非常灵活。现以典型的地上3x3升降横移式车库为例，说明车库的运行原理。
