- 1 - 北京某10kv变配电工程施工方案

投标单位：

法定代表人或委托代理人：

日期：

- 2 - 目 录

一、工程概况 ............................... - 3 -

二、工程质量验收标准 ....................... - 5 -

三、施工组织设计编制依据 ................... - 5 -

四、工程特点 ............................... - 9 -

五、施工准备及现场具备条件 ................. - 9 -

1、技术准备： ........................................................................................................... - 9 -

2、现场准备： ......................................................................................................... - 10 -

六、施工方案及主要分项工程施工方法 ........ - 10 -

1、施工方案： ......................................................................................................... - 10 -

2、10KV变配电室主要分项施工的施工方法及施工顺序 .................................. - 11 -

七、工程管理人员组成： .................... - 15 -

总公司组织结构图 ................................................................................................... - 16 -

八、施工人员组成 .......................... - 17 -

九、确保工程质量的施工技术组织措施 ........ - 18 -

1、根据ISO9001质量标准体系制定确实可行的质量保证措施 ......................... - 18 -

2、现场质量管理 ..................................................................................................... - 19 -

3、物料进场质量控制 ............................................................................................. - 21 -

4、施工质量动态管理 ............................................................................................. - 21 -

5、工程质量验收 ..................................................................................................... - 21 -

6、质量问题处理措施 ............................................................................................. - 21 -

十．保证施工工期的技术组织措施 ............ - 22 -

十一、保证环保施工的技术组织措施 .......... - 23 -

十二、保证安全文明施工的技术组织措施 ...... - 24 -

十三、与总包方的协调配和及互相保护措施 .... - 26 -

十四、图表 ................................ - 26 -

- 3 - 表14.1 拟投入的主要施工机械设备表 ................................................................. - 27 -

表14.2 劳动力计划表 ............................................................................................ - 28 -

表14.4项目管理机构配备情况表 ............................................................................... 31

表14.5项目经理简历表 .......................................................................................... - 32 -

表14.6项目技术负责人简历表 ............................................................................. - 33 -

一、工程概况

1. 工程名称： **

2. 建设单位： **

3. 施工单位： **

4. 施工地点： **

5. 设计单位： **

6. 工程概况：

本工程位于**，总建筑面积 14169平米。该配电室低压柜及变压器同室，另单设控制室及值班室，设备间下为1.8米电缆夹层。

本工程从市网不同区域变电站引来两路10KV电源，两路电源同时工作，互为备用，为可靠用电，另设三路电源，通过四台发电机（700KW、600KW、500KW、350KW、）做为备用电源。排球场设置三台10KV组合式变电站，分主变配电站、副变配电站。两路电源首先进入主站，再由主站分出两路至副变电站。变压器选用2台500KVA变压器、2台800KVA变压器、2台1000KVA

- 4 - 变压器.

主变配电站高压为单母线分段运行，通过手／自动联络，高压开关为真空断路器，直流采用110V、100AH进行操作。副变配电站高压采用SF6环网柜，内设变压器超温跳闸线圈，操作电源为交流220V。

本工程施工内容包括新建500KVA＊2箱变一座、800KVA＊2箱变一座、1000KVA＊2箱变一座。并将三座变电站进行安装、调试；采购、安装18面高压中置柜及直流屏，并进行调试。安装微机综合保护和监控系统一套。

另有接地装置地线网连接及接地电阻的测试，主配电站等电位地线的明敷制作及安装，高压柜间控制电缆的敷设及调试，各箱变夹层电缆支架的安装，敷设10kV高压电缆1300米。

四台发电机的就位安装，低压电缆的敷设及发电机的调试；以及所有变配电设备的整体传动，绝缘胶垫铺设，模拟盘制作安装等

供电局关于配电室费用：诸如高压柜、变压器的耐压试验，高压柜保护整定，计量表计的安装，采集器的安装等，以及供电局其他协调业务，做到交钥匙工程。

7. 施工日期

开 工 日 期：**开工

竣 工 日 期：**

本工程工期为：33个日历天数

8．工程质量：全部施工项目达到合格,供电部门验收一次通过。

- 5 - 二、工程质量验收标准

国标《电气装置安装工程施工及验收规范》 (相关条款)

XXXX供电部门相关施工验收规定

华北标准图集 《10KV变配电装置》 92DQ2

《防雷与接地装置》 92DQ13

《供电安全工作现场规程》

《10KV及以下变电所设计规范》 GB50053－94

《供配电系统设计规范》 GB50052－95

《低压配电设计规范》 GB50054－95

《XXXX地区电气规程汇编》

《电气装置安装工程接地装置施工及验收规范》GB50169-92

《电气装置安装工程电缆线路施工验收规范》GB50168–92；

《电气装置安装工程高压电器施工及验收规范》GBJ47–90

《电气装置安装工程母线装置施工及验收规范》GBJ49–90

《建筑电气工程施工质量验收规范》 GB50303-2002

《电气装置安装工程电气设备交接试验标》 GB50150-91

《电力建设安全工作规程》 DL-5009.3-1997

《建筑工程资料管理规程》 DBJ01-51-2003

建筑分项施工工艺标准

三、施工组织设计编制依据

1. **的设计图纸

- 6 - 2. XXXX供电部门相关施工验收规定

3. 《供电安全工作现场规程》、 《XXXX地区电气规程汇编》

4. 《电力建设安全工作规程》 DL-5009.3-1997

5. 招标文件对此工程的具体描述及我方工程人员对现场的考察结果

6. 以往类似工程项目成熟的施工经验

7. 工程项目:详见《工程项目一览表》表

- 7 - 工程项目一览表

序号 项 目 名 称 单位 数量 备

注

1. 箱变基础的确认 座

2. 接地极的摇测 处

3. 箱变的吊运（1000KVA＊2、800KVA＊2、500KVA＊2） 台

4. 箱变的安装（1000KVA＊2、800KVA＊2、500KVA＊2） 台

5. 制作、安装箱变夹层的地线连接、及各台变压器的中性点接地 处

6. 高压柜的吊装及二次搬运 台

7. 安装高压柜 台

8. 制作、安装主变配电站的等电位地线（镀锌扁钢） 米

9. 直流屏安装 面

10. 电缆夹层安装电缆支架 副

11. 敷设二次电缆（高压柜之间及高压柜至直流屏间的控制电缆） 米

12. 敷设主变配电站至分变配电米 共分为6根

合集下载

10kV变配电工程安装调试

10kV变配电工程安装调试

10kV变配电工程安装调试之我见

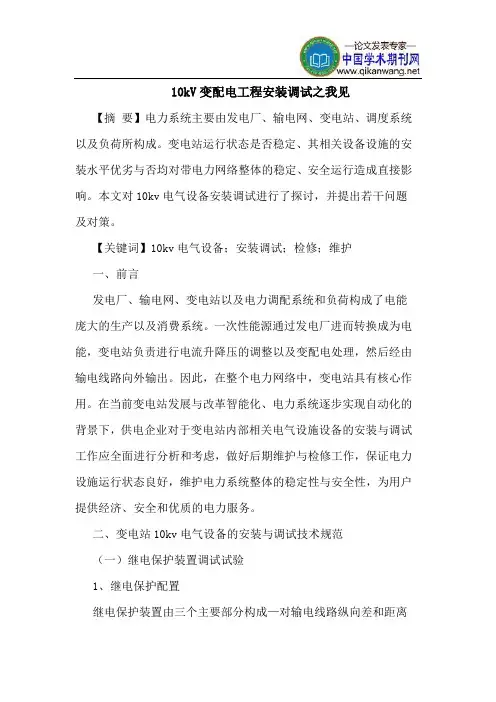

【摘 要】电力系统主要由发电厂、输电网、变电站、调度系统以及负荷所构成。变电站运行状态是否稳定、其相关设备设施的安装水平优劣与否均对带电力网络整体的稳定、安全运行造成直接影响。本文对10kv电气设备安装调试进行了探讨，并提出若干问题及对策。

【关键词】10kv电气设备；安装调试；检修；维护

一、前言

发电厂、输电网、变电站以及电力调配系统和负荷构成了电能庞大的生产以及消费系统。一次性能源通过发电厂进而转换成为电能，变电站负责进行电流升降压的调整以及变配电处理，然后经由输电线路向外输出。因此，在整个电力网络中，变电站具有核心作用。在当前变电站发展与改革智能化、电力系统逐步实现自动化的背景下，供电企业对于变电站内部相关电气设施设备的安装与调试工作应全面进行分析和考虑，做好后期维护与检修工作，保证电力设施运行状态良好，维护电力系统整体的稳定性与安全性，为用户提供经济、安全和优质的电力服务。

二、变电站10kv电气设备的安装与调试技术规范

（一）继电保护装置调试试验

1、继电保护配置

继电保护装置由三个主要部分构成—对输电线路纵向差和距离

保护的装置、自动重合闸设备；对变压器、发电机以及断路器等设施的功率方向、差动、低周减载、过流、转子接地等性能的保护装置；对发电机的过流、电流快速切断、纵联差动、反时限过电流和低压等进行保护的装置。

2、调试差动保护装置

当变压器和发电机出现故障时，差动保护装置能够将其与外部电源的连接快速断开，给予及时保护。差动回路接线与装置的调试应着眼于以下几点：

（1）电流互感器在差动回路中的变比配合

（2）差动保护的极性关系

在系统内部出现故障时，应保持差动回路电流互感器保证三相电流互感器中的二次电流转为同向，或者在各侧能够形成电流回路；并应保证叠加各侧的二次电流后，其数值之和应高于任意一侧的电流数值，并保证其通过差动机电保护器装置。

10kV电源进线及开关站工程、变配电工程施工组织设计方案

10kV电源进线及开关站工程、变配电工程施工组织设计方案

10kV电源进线及开关站工程、变配电工程

施工组织设计方案

目 录

第一章 概况及特点 ............................................................................................................ - 2 -

一、工程概况 ....................................................................................................................... - 2 -

二、工程特点 ....................................................................................................................... - 3 -

第二章 施工现场组织机构 ................................................................................................ - 3 -

一、组织机构关系图 ........................................................................................................... - 3 -

第三章 施工方案 .............................................................................................................. - 13 -

一、施工准备 ..................................................................................................................... - 13 -

07变配电工程施工方案

07变配电工程施工方案

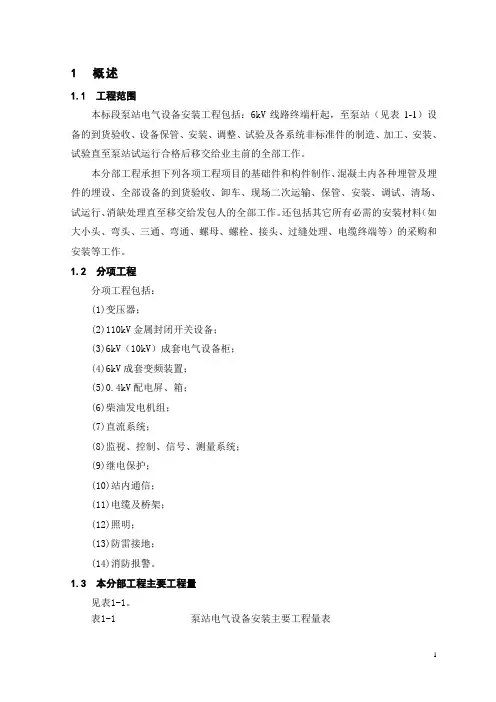

1 1 概述

1.1 工程范围

本标段泵站电气设备安装工程包括：6kV线路终端杆起，至泵站（见表1-1）设备的到货验收、设备保管、安装、调整、试验及各系统非标准件的制造、加工、安装、试验直至泵站试运行合格后移交给业主前的全部工作。

本分部工程承担下列各项工程项目的基础件和构件制作、混凝土内各种埋管及埋件的埋设、全部设备的到货验收、卸车、现场二次运输、保管、安装、调试、清场、试运行、消缺处理直至移交给发包人的全部工作。还包括其它所有必需的安装材料（如大小头、弯头、三通、弯通、螺母、螺栓、接头、过缝处理、电缆终端等）的采购和安装等工作。

1.2 分项工程

分项工程包括：

(1)变压器；

(2)110kV金属封闭开关设备；

(3)6kV（10kV）成套电气设备柜；

(4)6kV成套变频装置；

(5)0.4kV配电屏、箱；

(6)柴油发电机组；

(7)直流系统；

(8)监视、控制、信号、测量系统；

(9)继电保护；

(10)站内通信；

(11)电缆及桥架；

(12)照明；

(13)防雷接地；

(14)消防报警。

1.3 本分部工程主要工程量

见表1-1。

表1-1 泵站电气设备安装主要工程量表

2 序号 工程或费用名称 单位 数 量 备注

一 竹洲头泵站高低压配电设备及安装工程

1 主变压器 S11-16000/110 Uk=10.5% 110±2×2.5%/6kv 台 1.0

2 110kv GIS 断路器间隔 Ue=126kV，Ie=1250A 套 1.0

3 110kv GIS PT间隔 套 1.0

4 110kv复合外套氧化锌避雷器 YH5WZ-108/281

TLB,Ue=110kV 台 6.0

5 110kv主变压器中性点成套装置 套 1.0

6 6kV电机中性点电流互感器 400/1,10P20/10P20 台 15.0

浅谈10kV变配电室施工

浅谈10kV变配电室施工

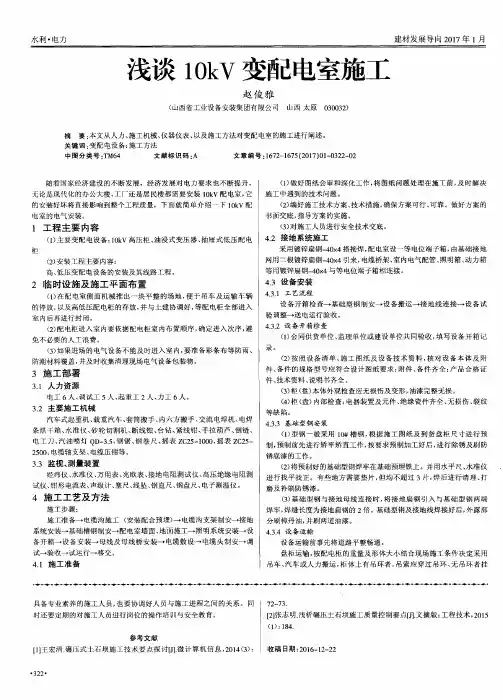

水利・电力　建材发展导向２０１７年１月　浅谈ｌ　ＯｋＶ变配电室施工　赵俊雅　（山西省工业设备安装集团有限公司　山西太原０３００３２）　摘要：本文从人力、施工机械、仪器仪表、以及施工方法对变配电室的施工进行阐述。　关键词：变配电设备；施工方法　中图分类号：ＴＭ６４　文献标识码：Ａ　文章编号：１６７２—１６７５（２０１７）０１—０３２２—０２　随着国家经济建设的不断发展，经济发展对电力要求也不断提升，　无论是现代化的办公大楼、工厂还是居民楼都需要安装１０ｋＶ配电室，它　的安装好坏将直接影响到整个工程质量，下面就简单介绍一下ｌＯｋＶ配　电室的电气安装。　１工程主要内容　（１）主要变配电设备：１０ｋＶ高压柜、油浸式变压器、抽屉式低压配电　柜　（２）安装工程主要内容：　高、低压变配电设备的安装及其线路工程。　２临时设施及施工平面布置　（１）在配电室侧面机械推出一块平整的场地，便于吊车及运输车辆　的停放，以及高低压配电柜的存放，并与土建协调好，等配电柜全部进入　室内后再进行封闭。　（２）配电柜进入室内要依据配电柜室内布置顺序，确定进入次序，避　免不必要的人工浪费。　（３）如果进场的电气设备不能及时进入室内，要准备彩条布等防雨、　防潮材料覆盖，并及时收集清理现场电气设备包装物。　３施工部署　３．１人力资源　电工６人、调试工５人、起重工２人、力工６人。　３．２主要施工机械　汽车式起重机、载重汽车、套筒搬手、内六方搬手、交流电焊机、电焊　条烘干箱、水准仪、砂轮切割机、断线钳、台钻、紧线钳、手拉葫芦、倒链、　电工刀、汽油喷灯ＱＤ一３．５、钢锯、钢卷尺、摇表ＺＣ２５—１０００、摇表ＺＣ２５—　２５００、电缆轴支架、电缆压钳等。　３．３监视、测量装置　经纬仪、水准仪、万用表、兆欧表、接地电阻测试仪、高压绝缘电阻测　试仪、钳形电流表、声级计、塞尺、线坠、钢直尺、钢盘尺、电子测温仪。　４施工工艺及方法　施工步骤：　施工准备一电缆沟施工（安装配合预埋）一电缆沟支架制安一接地　系统安装一基础槽钢制安一配电室墙面、地面施工一照明系统安装一设　备开箱一设备安装一母线及母线桥安装一电缆敷设一电缆头制安一调　试一验收一试运行一移交　４．１施工准备　（１）做好图纸会审和深化工作，将图纸问题处理在施工前，及时解决　施工中遇到的技术问题。　（２）编好施工技术方案、技术措施，确保方案可行、可靠。做好方案的　书面交底，指导方案的实施。　（３）对施工人员进行安全技术交底。　４．２接地系统施工　采用镀锌扁钢一４０ｘ４搭接焊，配电室设一等电位端子箱，由基础接地　网用二根镀锌扁钢一４０ｘ４引来，电缆桥架、室内电气配管、照明箱、动力箱　等用镀锌扁钢一４０ｘ４与等电位端子箱相连接。　４．３设备安装　４．３．１工艺流程　设备开箱检查一基础型钢制安一设备搬运一接地线连接一设备试　验调整一送电运行验收。　４．３．２设备开箱检查　（１）会同供货单位、监理单位或建设单位共同验收，填写设备开箱记　录。　（２）按照设备清单、施工图纸及设备技术资料，核对设备本体及附　件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证　件、技术资料、说明书齐全。　（３）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。　（４）柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹　等缺陷。　４．３．３基础型钢安装　（１）型钢一般采用１０＃槽钢，根据施工图纸及到货盘柜尺寸进行预　制，预制前先进行矫平矫直工作，按要求预制加工好后，进行除锈及刷防　锈底漆的工作。　（２）将预制好的基础型钢焊牢在基础预埋铁上。并用水平尺、水准仪　进行找平找正。有些地方需要垫片，但均不超过３片，焊后进行清理、打　磨及补刷防锈漆。　（３）基础型钢与接地母线连接时，将接地扁钢引入与基础型钢两端　焊牢，焊缝长度为接地扁钢的２倍。基础型钢及接地线焊接好后，外露部　分刷樟丹油，并刷两道油漆。　４．３．４设备运输　设备运输前事先将道路平整畅通。　盘柜运输，按配电柜的重量及形体大小结合现场施工条件决定采用　吊车、汽车或人力搬运，柜体上有吊环者，吊索应穿过吊环、无吊环者挂　．－．＿＋＿．－・—●　一◆－◆－．－◆一◆＿◆－．－＋－◆一◆＿．－◆－◆－◆－◆－◆－—．．一◆－◆－．＿◆一　－。・●　一◆－◆－◆－。－●　－◆－◆－－－■　一◆－◆。◆－◆　◆　◆　具备专业素养的施工人员，也要协调好人员与施工进程之间的关系。同　时还要定期的对施工人员进行岗位的操作培训与安全教育。　参考文献　【１］王宏清．碾压式土石坝施工技术要点探讨［Ｊｌ＿微计算机信息，２０１４（３）　・３２２・　７２～７３．　［２］张志明．浅析碾压土石坝施工质量控制要点［Ｊ］．文摘版：工程技术，２０１５　（１）：１８４．
