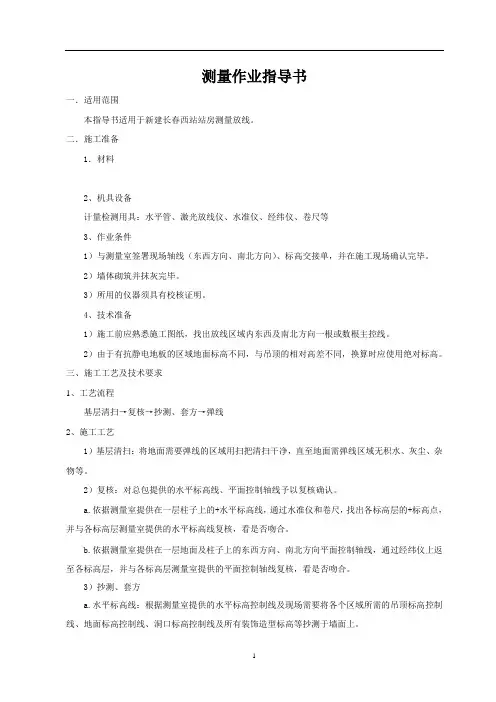

测量作业指导书

1

测量作业指导书

一．适用范围

本指导书适用于新建长春西站站房测量放线。

二．施工准备

1．材料

2、机具设备

计量检测用具：水平管、激光放线仪、水准仪、经纬仪、卷尺等

3、作业条件

1）与测量室签署现场轴线（东西方向、南北方向）、标高交接单，并在施工现场确认完毕。

2）墙体砌筑并抹灰完毕。

3）所用的仪器须具有校核证明。

4、技术准备

1）施工前应熟悉施工图纸，找出放线区域内东西及南北方向一根或数根主控线。

2）由于有抗静电地板的区域地面标高不同，与吊顶的相对高差不同，换算时应使用绝对标高。

三、施工工艺及技术要求

1、工艺流程

基层清扫→复核→抄测、套方→弹线

2、施工工艺

1）基层清扫：将地面需要弹线的区域用扫把清扫干净，直至地面需弹线区域无积水、灰尘、杂物等。

2）复核：对总包提供的水平标高线、平面控制轴线予以复核确认。

a.依据测量室提供在一层柱子上的+水平标高线，通过水准仪和卷尺，找出各标高层的+标高点，并与各标高层测量室提供的水平标高线复核，看是否吻合。

b.依据测量室提供在一层地面及柱子上的东西方向、南北方向平面控制轴线，通过经纬仪上返至各标高层，并与各标高层测量室提供的平面控制轴线复核，看是否吻合。

3）抄测、套方

a.水平标高线：根据测量室提供的水平标高控制线及现场需要将各个区域所需的吊顶标高控制线、地面标高控制线、洞口标高控制线及所有装饰造型标高等抄测于墙面上。

2 b. 东西方向轴线、南北方向轴线：根据总包单位提供的轴线控制线及现场需要将各个区域所需的墙柱面装饰完成面控制线套方并弹在地面上。同时需要验证南北方向轴线与东西方向轴线是否方正。

4）弹线：将抄测好的水平标高线、轴线采用黄色油漆进行标记。

各区域放线的其他要求：

卫生间：墙砖完成面；上下水管道、开关面板、蹲便器等墙地面突出物所在墙地砖的位置线；不锈钢门套等墙面洞口的完成面。测量放样后弹在相应的墙地面上。

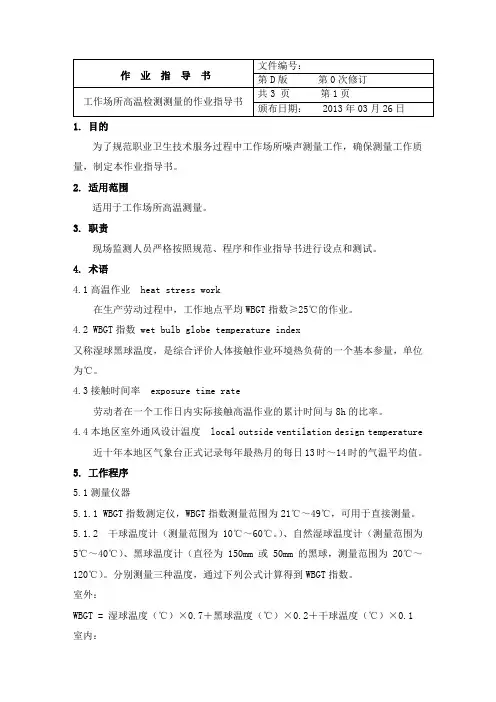

作 业 指 导 书 文件编号：

第D版 第0次修订

工作场所高温检测测量的作业指导书 共3 页 第1页

颁布日期： 2013年03月26日

1. 目的

为了规范职业卫生技术服务过程中工作场所噪声测量工作，确保测量工作质量，制定本作业指导书。

2. 适用范围

适用于工作场所高温测量。

3. 职责

现场监测人员严格按照规范、程序和作业指导书进行设点和测试。

4. 术语

4.1高温作业 heat stress work

在生产劳动过程中，工作地点平均WBGT指数≥25℃的作业。

4.2 WBGT指数 wet bulb globe temperature index

又称湿球黑球温度，是综合评价人体接触作业环境热负荷的一个基本参量，单位为℃。

4.3接触时间率 exposure time rate

劳动者在一个工作日内实际接触高温作业的累计时间与8h的比率。

4.4本地区室外通风设计温度 local outside ventilation design temperature

近十年本地区气象台正式记录每年最热月的每日13时～14时的气温平均值。

5. 工作程序

5.1测量仪器

5.1.1 WBGT指数测定仪，WBGT指数测量范围为21℃～49℃，可用于直接测量。

5.1.2 干球温度计（测量范围为10℃～60℃。）、自然湿球温度计（测量范围为5℃～40℃）、黑球温度计（直径为150mm或50mm的黑球，测量范围为20℃～120℃）。分别测量三种温度，通过下列公式计算得到WBGT指数。

室外：

WBGT = 湿球温度（℃）×0.7＋黑球温度（℃）×0.2＋干球温度（℃）×0.1

室内： 作 业 指 导 书 文件编号：

第D版 第0次修订

工作场所高温检测测量的作业指导书 共3 页 第1页

颁布日期： 2013年03月26日

作业指导书 监视和测量

生效日期： 编制： 批准： 第 1 页

共 3 页

1、目的

对产品实现所需的过程和环境及职业健康安全管理方案进行监视和测量，以确保满足顾客及法律法规的要求；对施工安装的工程质量进行监视和测量，验证工程质量符合相关验收评定标准的程度。

2、使用范围

本程序适用于本公司对产品实现过程持续满足其预定的能力进行确认，对环境和职业健康安全风险进行监控，对施工使用的施工材料、设备配件以及施工过程、分部分项工程和交付工程的质量进行检验或验证的控制。

3、职责

3.1 公司贯标办是本指导书的编制、修改和实施归口管理的部门。

3.2 公司施工技术部、安全质量监察部、工程管理部和项目经理部是本指导书的配合实施单位。

4、工作程序

4.1 过程的监视和测量

4.11 对公司的质量环境职业健康安全管理体系（以下简称QES管理体系）过程是否保持其实现预期结果的能力进行测量，采用内部审核的方法，执行集团公司《内部审核控制程序》。

4.1.2 对建筑施工安装工序进行监视和测量，实行自检、交接检和专职质检员检验的“三检制”。建筑施工安装工序交接检是在施工安装人员自检的基础上有下工序对上工序进行质量检验，再由专职质检员进行核定。建筑施工安装工序的交接检验结果要认真填写到相关检查记录中。

4.1.3 对建筑施工安全关键过程的监视和测量，由项目经理部的施工员或技术员进行，建立检测点，利用统计技术进行控制，确保相关的施工工艺参数控制在现行相关施工规范规定的范围之内。如果发现不合格，执行集团公司《不合格品控制程序》中的有关规定。

4.1.4 对建筑施工安装的特殊过程，由项目经理部的施工员或技术员到施工安

作业指导书 监视和测量

生效日期： 编制： 批准： 第 2 页

共 3 页

装现场进行连续监控，监控的内容和方法如下：

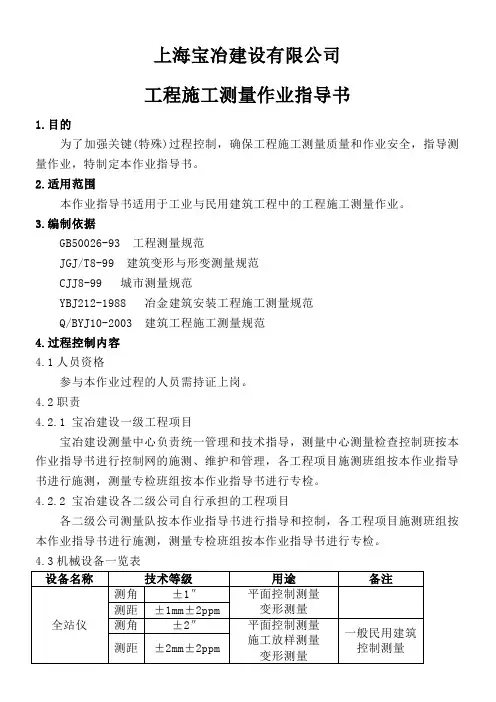

上海宝冶建设有限公司

工程施工测量作业指导书

1.目的

为了加强关键(特殊)过程控制，确保工程施工测量质量和作业安全，指导测量作业，特制定本作业指导书。

2.适用范围

本作业指导书适用于工业与民用建筑工程中的工程施工测量作业。

3.编制依据

GB50026-93 工程测量规范

JGJ/T8-99 建筑变形与形变测量规范

CJJ8-99 城市测量规范

YBJ212-1988 冶金建筑安装工程施工测量规范

Q/BYJ10-2003 建筑工程施工测量规范

4.过程控制内容

4.1人员资格

参与本作业过程的人员需持证上岗。

4.2职责

4.2.1 宝冶建设一级工程项目

宝冶建设测量中心负责统一管理和技术指导，测量中心测量检查控制班按本作业指导书进行控制网的施测、维护和管理，各工程项目施测班组按本作业指导书进行施测，测量专检班组按本作业指导书进行专检。

4.2.2 宝冶建设各二级公司自行承担的工程项目

各二级公司测量队按本作业指导书进行指导和控制，各工程项目施测班组按本作业指导书进行施测，测量专检班组按本作业指导书进行专检。

4.3机械设备一览表

设备名称 技术等级 用途 备注

全站仪 测角 ±1″ 平面控制测量

变形测量 测距 ±1mm±2ppm

测角 ±2″ 平面控制测量

施工放样测量

变形测量 一般民用建筑控制测量 测距 ±2mm±2ppm 电子水准仪 ±0.3mm/Km 高程控制测量 三等以上

测距仪 ±2mm±2ppm 控制或施工放样距离测量 一般民用建筑控制测量

光学经纬仪 ±2″ 工业及民用建筑施工放样测量、变形测量

±6″ 一般民用建筑施工测量

光学水准仪 ±0.3mm/Km 高程控制测量、施工放样高程测量 四等及以下高程控制测量

4.4作业条件

1 工测量的资料准备:

（1）施工区域工程勘测控制资料；

（2）施工区域大比尺度（1：500～1：5000）地形图；
