单相电机正反转的接法

单相电机小型顺逆开关接法

单相电机小型顺逆开关接法是一种常见的电路连接方式，它可以实现单相电机的正反转控制。在本文中，我们将详细介绍单相电机小型顺逆开关接法的主要内容。

一、单相电机简介

单相电机是指只有一个相位供电的交流电动机。它通常由定子、转子、端盖、轴承和风扇等部件组成。根据不同的工作原理，单相电机可以分为感应电动机和异步电动机两种类型。

二、小型顺逆开关简介

小型顺逆开关是一种用于控制交流电动机正反转的开关装置。它通常由三个触点组成，其中一个为公共触点，另外两个为正向和反向触点。当开关处于正向位置时，交流电动机正转；当开关处于反向位置时，交流电动机反转。

三、单相电机小型顺逆开关接法

单相电机小型顺逆开关接法通常采用以下两种方式：

1. 直接连接方式

这种连接方式比较简单，只需要将小型顺逆开关的公共触点分别连接到交流供电线路上的两个导线上即可。然后将正向触点连接到单相电机的正向线路上，将反向触点连接到单相电机的反向线路上。这样就可以通过小型顺逆开关实现单相电机的正反转控制。

2. 间接连接方式

这种连接方式需要在单相电机的正向线路和反向线路之间添加一个中间开关。具体操作步骤如下：

（1）将小型顺逆开关的公共触点分别连接到交流供电线路上的两个导线上。

（2）将正向触点连接到中间开关的一个触点上，将反向触点连接到中间开关的另一个触点上。

（3）将单相电机的正向线路和反向线路分别连接到中间开关的另外两个触点上。

这样，当小型顺逆开关处于正向位置时，中间开关也处于闭合状态，单相电机正转；当小型顺逆开关处于反向位置时，中间开关则处于断开状态，单相电机反转。

四、注意事项

在进行单相电机小型顺逆开关接法时需要注意以下几点：

1. 确认交流供电线路是否符合标准规范，并遵守相关安全操作规程。

2. 确认使用的小型顺逆开关和中间开关是否符合要求，并正确接线。

3. 确认单相电机的正向线路和反向线路是否正确连接。

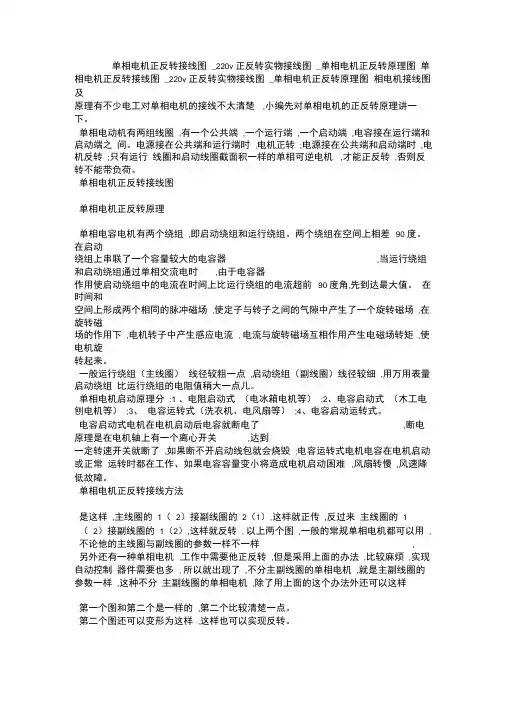

单相电机正反转接线图 _220v 正反转实物接线图 _单相电机正反转原理图 单相电机正反转接线图 _220v 正反转实物接线图 _单相电机正反转原理图 相电机接线图及

原理有不少电工对单相电机的接线不太清楚 ,小编先对单相电机的正反转原理讲一下。

单相电动机有两组线圈 ,有一个公共端 ,一个运行端 ,一个启动端 ,电容接在运行端和启动端之 间。电源接在公共端和运行端时 ,电机正转 ;电源接在公共端和启动端时 ,电机反转 ;只有运行 线圈和启动线圈截面积一样的单相可逆电机 ,才能正反转 ,否则反转不能带负荷。

单相电机正反转接线图

单相电机正反转原理

单相电容电机有两个绕组 ,即启动绕组和运行绕组。两个绕组在空间上相差 90 度。在启动

绕组上串联了一个容量较大的电容器 ,当运行绕组和启动绕组通过单相交流电时 ,由于电容器

作用使启动绕组中的电流在时间上比运行绕组的电流超前 90 度角,先到达最大值。 在时间和

空间上形成两个相同的脉冲磁场 ,使定子与转子之间的气隙中产生了一个旋转磁场 ,在旋转磁

场的作用下 ,电机转子中产生感应电流 , 电流与旋转磁场互相作用产生电磁场转矩 ,使电机旋

转起来。

一般运行绕组（主线圈） 线径较粗一点 ,启动绕组（副线圈）线径较细 ,用万用表量启动绕组 比运行绕组的电阻值稍大一点儿。

单相电机启动原理分 :1 、电阻启动式 （电冰箱电机等） ;2、电容启动式 （木工电刨电机等） ;3、 电容运转式（洗衣机、电风扇等） ;4、电容启动运转式。

电容启动式电机在电机启动后电容就断电了 ,断电原理是在电机轴上有一个离心开关 ,达到

一定转速开关就断了 ,如果断不开启动线包就会烧毁 ;电容运转式电机电容在电机启动或正常 运转时都在工作、如果电容容量变小将造成电机启动困难 ,风扇转慢 ,风速降低故障。

单相电机正反转接线方法

是这样 ,主线圈的 1（ 2）接副线圈的 2（1）,这样就正传 ,反过来 主线圈的 1（ 2）接副线圈的 1（2）,这样就反转 , 以上两个图 ,一般的常规单相电机都可以用 ,不论他的主线圈与副线圈的参数一样不一样 ,

单相电机的倒顺开关接线及道理

有许多电工对单相电机的接线搞不清.我先对单相电机的正反转道理讲一下.单机电机里面有二组线圈,一组是运转线圈(主线圈),一组是启动线圈(副线圈),大多的电机的启动线圈其实不是只启动后就不必了,而是一向工作在电路中的.启动线圈电阻比运转线圈电阻大些,量下就知了.启动的线圈串了电容器的.也就是串了电容器的启动线圈与运转线圈并联,再接到220V电压上,这就是电机的接法.当这个串了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决议了正反转的.比起三相电念头的顺逆转掌握,单相电念头要艰苦得多,一是因为单相电念头有启动电容.运行电容.离心开关等帮助装配,构造庞杂;二是因为单相电念头运行绕组和启动绕组不一样,不克不及互为代用,增长了接线的难度,弄错就可能销毁电念头.

有接线盒的单相电念头内部接线图

上图,是双电容单相电念头接线盒上的接线图,图上清楚的反应了电念头主绕组.副绕组和电容的接线地位,你只须要按图接进电源线,用衔接片衔接Z2和U2,UI和VI,电念头顺转,用衔接片衔接Z2和U1,U2和VI,电念头逆转.

单相电念头各个元件也好辨别,电容都是装在外面,用肉眼就可以看清楚接线地位（如上图）启动电容接在V2—Z1地位,运行电容接在V1—Z1间,从里面引出的线也好辨别,接在（如上图）UI—U2地位的是运行绕组,接在Z1—Z2地位的是启动绕组.接在V1—V2地位的是离心开关.用万用表也轻易区分6根线,阻值最大的是启动绕组,阻值比较小的运行绕组,阻值为零的是离心开关.假如运行绕组和启动绕组阻值一样大,解释这两个绕组是完整雷同的,可以互为代用.单相电念头的绕组两头和电容两头不分极性,随意率性接都可以,但启动绕组和运行绕组不克不及接反,启动电容和运行电容不克不及接反,不然轻易烧启动绕组

以下是本身为了消化接收而画的接线图,在此献给宽大电工同伙,愿望能给大家带来一些帮忙.本身学识粗浅,特树立

单相电机正反转的条件

单相电机正反转的条件是通过改变电路的相序和改变电机的主、辅助相之间的连接方式来实现的。在单相电机中，电源线的两根线性分别是单相电机的主相和辅助相，将它们连接在不同的输入相位上可以改变电机的旋转方向。具体步骤如下：

1.改变电路相序。单相电机的正反转方向可以通过改变电路相序来实现。通过交换线性的连接，可以改变电机主、辅助相之间的电势差。如果电机所连接的输入相位为L1、L2，将L1、L2的位置交换，就能使电机实现反转。

2.改变电机的主、辅助相连接方式。单相电机的正反转也可以通过改变电机的主、辅助相之间的连接方式来实现。

例如，在单相电机上接线连接Δ型连接方式和Y型连接方式时，两种方式主、辅助相之间有不同的电势差，所以可以实现单相电机的正反转。如果原来的连接方式为Y型方式，则将其改为Δ型方式，就能使电机实现反转。
