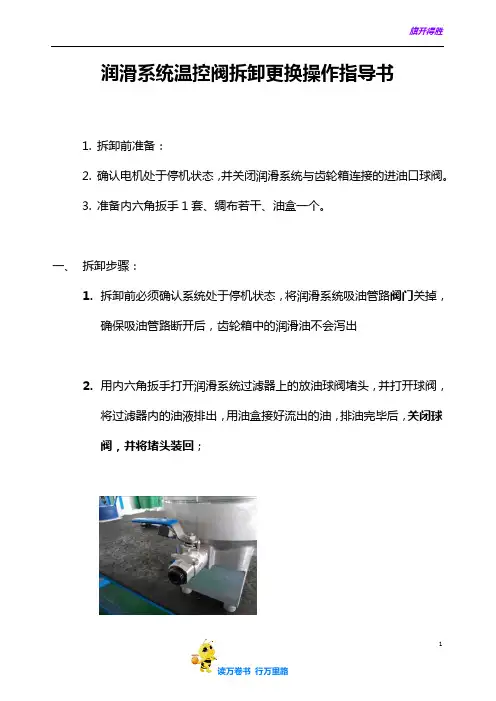

华创风机风电润滑系统温控阀维护更换操作指导书

润滑系统温控阀拆卸更换操作指导书
1.拆卸前准备：
2.确认电机处于停机状态，并关闭润滑系统与齿轮箱连接的进油口球阀。

3.准备内六角扳手1套、绸布若干、油盒一个。

一、拆卸步骤：
1.拆卸前必须确认系统处于停机状态，将润滑系统吸油管路阀门关掉，
确保吸油管路断开后，齿轮箱中的润滑油不会泻出
2.用内六角扳手打开润滑系统过滤器上的放油球阀堵头，并打开球阀，
将过滤器内的油液排出，用油盒接好流出的油，排油完毕后，关闭球
阀，并将堵头装回；
3.待油液放出后，用内六角扳手以逆时针方向旋转，拆下温控阀盖板上
的4颗内六角紧固螺钉，取下温控阀盖板（注意：在拆卸时会有部分残留在内的润滑油流出，请注意收集，防止污染机舱）。

4.依次取出温控阀、弹簧，如果温控阀被卡在阀孔里时，可借助其他工
具或用手扳动即可取出
温控阀盖板
5.用干净的绸布擦拭干净阀孔中的油污及金属颗粒物，保证阀孔的清
洁，确保下次安装温控阀不会出现卡滞现象
三、更换步骤；
1. 安装温控阀之前，检查温控阀盖板上的O型圈有无划伤裂纹和变形，
在温控阀体安装孔内沿孔壁竖直轻轻放入弹簧，并确保弹簧已紧贴阀
孔底部
2.将阀芯放置在弹簧之上，以正确方向塞入阀孔，并上下按压阀芯无卡
滞现象
3. 在温控阀盖O 型圈槽内重新放入Φ47.5×3.55 O 型圈，在温控阀盖安装螺栓两到三牙处均匀涂抹螺纹紧固胶来，并清洁干净；
4. 将温控阀盖四个螺栓安装孔对准温控阀块上四个螺栓孔，将四根螺栓旋入到底，然后对角上紧螺钉
顶杆向上
旗开得胜
5.安装完毕后，打开系统吸油管路球阀，启动润滑系统试车。

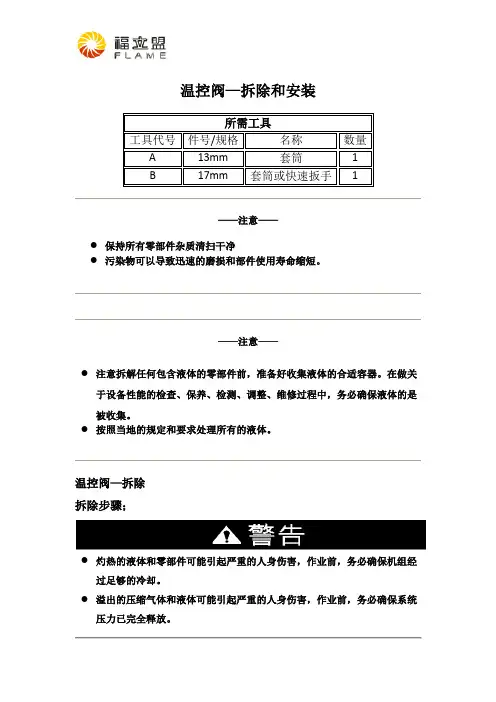

温控阀拆除和安装

温控阀—拆除和安装——注意——●保持所有零部件杂质清扫干净●污染物可以导致迅速的磨损和部件使用寿命缩短。

——注意——●注意拆解任何包含液体的零部件前，准备好收集液体的合适容器。

在做关于设备性能的检查、保养、检测、调整、维修过程中，务必确保液体的是被收集。

●按照当地的规定和要求处理所有的液体。

温控阀—拆除拆除步骤；●灼热的液体和零部件可能引起严重的人身伤害，作业前，务必确保机组经过足够的冷却。

●溢出的压缩气体和液体可能引起严重的人身伤害，作业前，务必确保系统压力已完全释放。

1、如有必要，使用工具（A）拆除螺栓（1），共2颗。

2、拆除挡板（2）●处于压缩的弹簧在释放时，可能引起人身伤害。

●慢慢的松开盖子螺栓以便释放弹簧力。

3、使用工具（B）松开螺栓（4）少许。

4、使用专门收集废旧溶液的容器盛装流出的压缩机机油。

5、使用工具（B）拆除螺栓（4）。

6、移除温控阀盖板（3）。

7、取出温控阀（6）和弹簧（5）。

8、取下密封圈（8），检查阀腔（7）。

温控阀—安装安装步骤：1、清洗、检查阀腔（7）2、检查O型密封圈的情况。

如有必要，更换密封圈。

3、安装O型密封圈（8）4、如有必要，检测温控阀，测量弹簧。

——注意——安装弹簧时，弹簧直径较大的一端朝上，直径较小的一端朝下。

5、安装弹簧（5）和温控阀（6）6、放置好盖板（3）。

7、安装螺栓（4），使用工具（B）扭紧螺栓（4）。

8、安装挡板（2）。

9、安装螺栓（1），使用工具（A）扭紧螺栓（1）。
