BTS3900机顶功率介绍

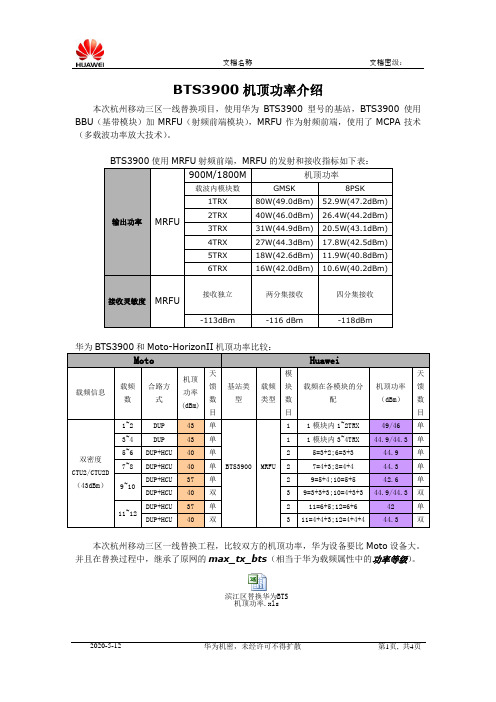

本次杭州移动三区一线替换项目，使用华为BTS3900型号的基站，BTS3900使用BBU（基带模块）加MRFU（射频前端模块），MRFU作为射频前端，使用了MCPA技术（多载波功率放大技术）。
华为BTS3900和Moto-HorizonII机顶功率比较：
本次杭州移动三区一线替换工程，比较双方的机顶功率，华为设备要比Moto设备大。
并且在替换过程中，继承了原网的max_tx_bts（相当于华为载频属性中的功率等级）。
滨江区替换华为BTS
机顶功率.xls
查看华为基站当前机顶功率的步骤如下：
1）以新声村为例，鼠标点击导航栏中的新声村基站，在中间可以显示出RXU拓扑图，可以看到该基站下每个小区使用了几个MRFU模块，将鼠标放在MRFU模块上2~3
秒钟，可以显示出每个模块中配置了几个载频。
新声村一扇区8块TRX，使用了2
个MRFU模块。
每个模块中分别配置了4块TRX。
2）华为的机顶功率是设置在每个载频属性中，这点和Moto不同，如下图所示，双击每个载频（红色标注）。
3）下图中可以看到，新声村-1扇区BCCH载频当前的功率类型是27W，功率等级是0。
功率类型是BSC根据这个MRFU模块中当前配置的TRX数量自动生成的能够发射的最大功率，功率等级是在功率类型的基础上下降的等级（2dB一个等级）。
GBSS8.0 BTS3900 产品概述
华为技术有限公司
版权所有侵权必究
1 BTS3900总体概述
1.1 BTS3900产品特点
1、统一平台优势
BTS3900 GSM基站采用华为无线统一平台，与WCDMA的BTS3900等共享机柜。
BTS3900可以跟WCDMA的BTS3900基站堆叠以支持双模，也支持把BTS3900的DRFU模块和WCDMA的WRFU模块混插到一个机柜支持双模，将来可以通过更有竞争力的射频模块支持模块级的双模。
BBU采用GU双模的BBU3900，在支持双模时所有硬件得到重用。
2、安装灵活，维护成本低
BTS3900的机柜高度只有900mm，可堆叠安装，大大降低对机房空间（机房高度或机房占地面积）的要求；可以灵活地进行室内安装，可以避免使用起重机搬运，节省维护和安装成本，特别是在维护安装和维护成本高的地区。
由于它的安装、维护等方面的优势，使得在中小容量搬迁市场，BTS3900成为一个很好的选择。
3、功能全面
BTS3900集成了华为双密度系列基站所有的软件功能，主控部分采用BBU3900，硬件上已支持Abis IP/FE接口，将来只需软件升级就可支持Abis over IP。
对于双频网市场，BTS3900 GSM 只需要在一个机柜的Footprint上就可以支持S444＋444的配置，节省机房面积。
2 BTS3900总体介绍
BTS3900是华为公司开发的第四代基站，能够支持双模应用，能够针对运营商的不同需求及不同网络环境，提供GSM、UMTS、CDMA等无线接入解决方案，节省运营商的投资，可实现2G向3G 的平滑演进，产品外观如图1所示。
BTS3900多模基站由基带处理单元BBU和射频单元RFU构成。
采用的BBU与分布式基站
DBS3900的BBU3900完全相同，GSM射频模块DRFU和UMTS射频模块WRFU可以共用总装机柜中的射频槽位。
由于采用平台化设计，这两种制式的RFU模块能够共用总装机柜和BBU单元，其中BBU 单元的传输、电源和风扇单元完全共用，且两种制式的RFU模块可以在机柜内可以随意混插，真正实现了2G向3G的平滑演进。
BTS3900（室内）可提供GSM/UMTS多模解决方案，利用该基站，移动运营商可以在一个机柜上支持GSM和UMTS网络应用。
不但可以支持2G/3G混合应用，还可以支持独立的2G网络或者独立的3G网络。
不论运营商决定现在或是在未来部署UMTS网络，多模基站将帮助他们更经济高效地建设3G网络。
图1BTS3900 基站外观
2.1系统功能架构
系统功能架构如图2所示，整个系统由BBU和RFU两个子系统组成。
BBU是一个统一的平台结构，可以内置GSM 的主控单元GTMU、UMTS的主控单元WMPT和基带处理单元WBBP。
GTMU 和WBBP模块均具有CPRI接口，可分别与DRFU和WRFU互联完成数据的传送。
并且GSM主控单元GTMU和UMTS主控单元WMPT分别具有Abis接口和lub接口，可以分别与BSC和RNC连接以支持各自的传输，因此BTS3900在G/U双模模式下G/U可以分别有各自的传输。
后续待规划支持IP方式的2G3G共传输功能。
UTRP为一个支持8路E1或两光两电FE接口的模块，用于扩展传输接口。
图2BTS3900 功能框图
2.2 整机功能模块
BTS3900整机槽位框图如图3所示。
由上至下，整机分别由线缆，DRFU模块，风扇，进风口，BBU模块，DCDU模块组成。
而且由图可知，BTS3900机柜内有3U的传输空间。
如果需要防雷的话，可在BBU内配置UELP模块提供E1信号的防雷。
图3整机槽位图风扇模块：内有4个风扇和一块风扇监控板。
风扇监控板采集机柜进风口温度，将温度上报给BBU或者根据该温度自动调整风扇的转速。
风扇框的风扇采用上下排气的方式，从风扇框下部的1U
空间进风，为整个机柜提供强制散热。
DCDU：为直流配电单元，1路双孔OT输入，10路输出，为RFU、BBU及风扇模块供电。
2.3BBU3900功能模块
BBU3900主要由传输子系统，控制子系统，接口模块三部分组成，外形图如图4所示，B BU3900是室内模块，采用2U高19英寸宽机箱，可安装在19英寸标准的机柜中。
传输子系统的主要功能是提供与BSC的物理接口，完成BBU与BSC之间的信息交互。
传输子系统还为BBU的操作维护提供与LMT连接的通道。
控制子系统集中管理整个基站系统，包括操作维护和信令处理，并提供系统时钟。
六个BBU CPRI电接口接收DRFU送来的上行数据，并向DRFU发送下行数据。
BBU的内部配置模块如图4所示：典型应用配置为BBU 盒＋GTMU＋电源环境接口板UPEA。
选配E1防雷板UELP以及监控板UEIU单板。
GTMU：BBU中GSM的主控与接口板，实现BTS的传输、时钟、主控管理功能，提供6路与RRU 连接的SFP端口。
Abis接口传输支持4路E1，2路FE （一光一电）。
如图4中所示，GTMU有两排接口，从左至右，上排接口依次为CPRI0－CPRI5，下排接口依次为ETH_R232网口，网口FE0、FE1，USB口，TEST口，E1/T1/J1插座，RST复位按钮，其中FE1为光口。
为方便后续W的主控单板插在7槽位（槽位号由上至下，由左到右依次为0－7槽位），图中的GTMU单板占用5、6槽位。
UPEA：插入不同的电源模块可支持-48V/＋24V电源直接输入，支持8路开关量输入检测，提供两路RS485 监控总线接口。
图4中UPEA从左至右依次为0～3路干节点告警输入接口，4～7路干节点告警输入接口，RS485监控总线接口0，RS485监控总线接口1。
UEIU：支持8路开关量输入检测，提供两路RS485监控总线接口。
图4中UEIU有四个接口，从左至右依次为0～3路干节点告警输入接口，4～7路干节点告警输入接口，RS485监控总线接口0，RS485监控总线接口1。
UELP：E1防雷板，支持4路E1，前面板维护，E1/T1 out 插座经过防雷后的E1/T1信号送到GTMU的E1/T1/J1插座。
图4中接口从左至右依次为E1/T1 IN，E1/T1 OUT。
关于BBU中所配置模块的详细信息请参见《BBU3900用户手册》。
图4BBU典型配置图
2.4DRFU功能模块
DRFU模块是一个双密度载频模块，主要由高速接口模块、信号处理单元、PA、双工器几个模块组成。
DRFU模块主要完成基带信号和射频信号的调制解调、数据处理、合分路等功能。
功能模块示意如图55所示。
图5DRFU功能框图高速接口模块：适配BBU来的下行数据给信号处理单元。
适配信号处理单元来的上行数据给BBU。
信号处理单元：包括两个上行接收通道和两个下行发射通道，每个通道支持两载波。
上行接收通道的主要功能如下：
∙将接收的高频信号下变频至中频信号。
∙将中频信号进行放大并进行IQ解调。
∙模数转换(通过ADC完成）。
∙数字抽样处理。
∙匹配滤波。
∙DAGC（Digital Automatic Gain Control)。
∙数据封帧处理。
下行发射通道的主要功能如下：
∙对BBU送来的打包信号（时钟信号、控制信号和数据信号）进行分包处理，传输给对应单元。
∙将下行信号进行成形滤波。
∙数模转换（通过DAC完成）和IQ调制。
将射频信号上变频至发射频段。
PA：对来自信号处理单元的小功率射频信号进行放大。
双工器：提供射频通道接收信号和发射信号复用功能，使接收信号与发射信号共用一个天线通道，并且对接收信号和发射信号进行滤波。
3 BTS3900基站性能指标
3.1BBU3900及DRFU接口规格
3.1.1传输接口
表1为BBU3900的传输接口。
表2为DRFU的传输接口。
表1BBU3900传输接口
表2DRFU传输接口
3.1.2告警接口
表3为BBU3900的外部告警接口。
支持16路干节点告警输入，不支持干节点告警输出。
告警是高电平触发还是低电平触发可在OMC处设置。
RS485串口用于扩展连接其它支持我司监控协议的监控设备。
表3BBU3900外部告警接口
3.1.3BTS3900其他外部接口
其他接口包括DRFU和BBU各自的电源接口，DRFU的天馈接口，BBU的时钟接口，调试网口/串口。
表4为BBU3900的其他外部接口，表5为DRFU的其他外部接口。
表4BBU 3900外部接口
表5DRFU外部接口
3.2 无线性能指标 3.2.1 发射指标
BTS3900支持
PGSM900M 、EGSM900和GSM1800M 多频段，分别采用不同的模块来支持，其工作频段如表6所示。
DRFU 发射天线接口处每个载波的额定输出功率（机顶功率）如表7所示：
表6 BTS3900工作频段
表7 DRFU 输出功率
3.2.2接收指标
BTS3900接收信号输入端口处的静态射频灵敏度如表8所示。
表8BTS3900接收指标
3.3环境适应性（物理特性、功耗、工作温湿度等）
表9环境适应性
表10BTS3900基站功耗
