华为交换机命名的规则,各字母代表什么含义

华为H3C交换机路由器命名规则详解一、接口命名规则LI(Lite software Image)表示设备为弱特性版本。

SI(Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F等老产品的命名。

当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。

二、性能命名规则Quidway SA1A2A3A4A5－A6【A7A8】【/A9A10A11】－【A12A13】－【A14 A15A16】－【A17A18】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1—盒式10/100M交换机，上行最高到100M，无管理；A1为2—盒式10/100M交换机，上行最高到100M，有管理；A1为3—盒式10/100/1000M交换机，上行最高到1000M；A1为5—盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为0—纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5—L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08—表示下行端口为8个，上行端口为0、1、2个；A3A4为12—表示下行端口为12个，上行端口为0、1、2个；A5用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z—表示没有上行接口；A5为G—表示上行GBIC接口；A5为P—表示上行SFP接口；A5为T—表示上行RJ45接口；A5为V—表示上行VDSL接口；A5为X—表示上行XPACK(10GE LAN)接口；A5为W—表示上行可配置WAN接口；A5为C—表示上行接口可选配；A5为M—表示上行接口为多模光口；A5为S—表示上行接口为单模光口；A6作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7A8组合显示用户端口信息。

华为新型交换机编号含义我们都知道，华为是以通信产品起家的，所以华为交换机、路由器、防火墙等网络通信产品在全球都处于领先地位，而华为交换机的型号及类别各不同，比如LI、SI、EI、HI等型号，它们各代表什么意思？又有什么区别呢？LI(Lite software Image)：表示设备为弱特性版本。

SI (Standard software Image)：表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)：表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)：表示设备为高级版本，包含某些更高级特性。

后缀的含义：C：模块式F：全光口R：冗余（SOHO级别产品中后缀R代表机架式交换机）Z：表示没有上行接口；（新产品不允许此位）G：表示上行GBIC接口；P：表示上行SFP模块；T：表示上行RJ45接口；V：表示上行VDSL接口；W：表示上行可配置WAN接口；C：表示上行接口可选配；M：支持MCE功能；S：表示上行接口为单模光口；HI：旗舰型EI：增强型SI：标准型TP：支持Combo端口；x：上行口为固定万兆G：千兆网络接口；PWR：远程供电DC：直流供电AC：交流供电V：VLAN划分（SOHO产品）E：增强型（SOHO产品），E前缀表示教育网专供交换机H：增强型（SOHO）F，表示下行接口为模板，可插光接口板或电接口板。

当同时存在时，表示上行接口为多种接口类型复合。

下面就以华为S2700-26TP-PWR-EI交换机为例：S2700：是S2700系列企业交换机，代表品牌型号；26TP：支持26个Combo端口；PWR：代表此款交换机支持远程供电；EI：表示此交换机为增强型；。

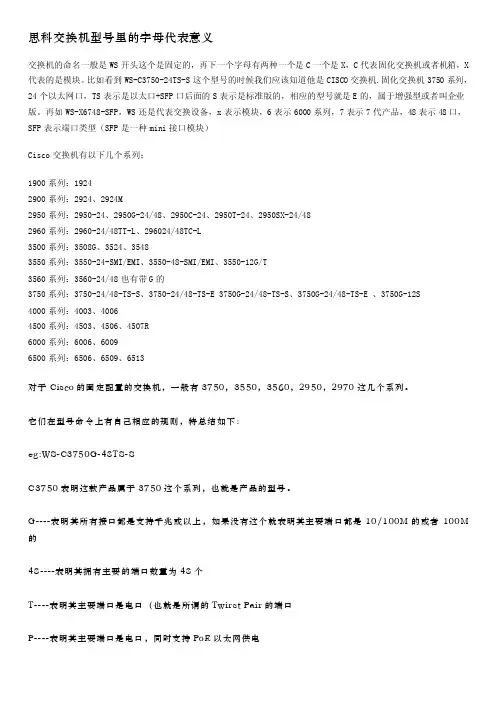

思科交换机型号里的字母代表意义交换机的命名一般是WS开头这个是固定的，再下一个字母有两种一个是C一个是X，C代表固化交换机或者机箱，X 代表的是模块。

比如看到WS-C3750-24TS-S这个型号的时候我们应该知道他是CISCO交换机.固化交换机3750系列，24个以太网口，TS表示是以太口+SFP口后面的S表示是标准版的，相应的型号就是E的，属于增强型或者叫企业版。

再如WS-X6748-SFP，WS还是代表交换设备，x表示模块，6表示6000系列，7表示7代产品，48表示48口，SFP表示端口类型（SFP是一种mini接口模块）Cisco交换机有以下几个系列：1900系列：19242900系列：2924、2924M2950系列：2950-24、2950G-24/48、2950C-24、2950T-24、2950SX-24/482960系列：2960-24/48TT-L、296024/48TC-L3500系列：3508G、3524、35483550系列：3550-24-SMI/EMI、3550-48-SMI/EMI、3550-12G/T3560系列：3560-24/48也有带G的3750系列：3750-24/48-TS-S、3750-24/48-TS-E 3750G-24/48-TS-S、3750G-24/48-TS-E 、3750G-12S4000系列：4003、40064500系列：4503、4506、4507R6000系列：6006、60096500系列：6506、6509、6513对于Cisco的固定配置的交换机，一般有3750，3550，3560，2950，2970这几个系列。

它们在型号命令上有自己相应的规则，特总结如下：eg:WS-C3750G-48TS-SC3750表明这款产品属于3750这个系列，也就是产品的型号。

G----表明其所有接口都是支持千兆或以上，如果没有这个就表明其主要端口都是10/100M的或者100M 的48----表明其拥有主要的端口数量为48个T----表明其主要端口是电口（也就是所谓的Twirst Pair的端口P----表明其主要端口是电口，同时支持PoE以太网供电S----表明其带的扩展的接口为SFP类型的接口最后部分的S表明交换机带的软件是SMI标准影像的E表明是EMI影像的**新的3560，3570，2970 支持的千兆扩展模块为SFP的华三交换机有E、F系列，各表示什么意思,作以总结!LI(Lite software Image)表示设备为弱特性版本。

华为交换机型号参数详解华为中低端交换机一般为1U至2U的盒式并无需插端口板卡的设备。

由于属于中低端交换机，所以交换机支持的硬件版本和端口类型有很大的差异。

在组网中交换机设备选型的时候需要充分考虑到这点。

华为中低端交换机的命名都很有规律，交换机设备名称中的参数将可以提供给我们需要的东西。

91华为网收集整理了部分类型参数说明，希望对大家有所帮助。

1、表示硬件版本参数LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性。

对于三层交换机且是SI版本的可能不支持动态路由协议，例如：华为Quidway S3300-SI 系列交换机包括S3328-SI、S3352-SI并不支持动态路由协议OSPF，只支持静态路由和RIP，如果组网中需要用到OSPF，那么必须选用S3328-EI或是S3352-EI版本的。

2、表示上行端口参数Z，表示没有上行接口；（新产品不允许此位）G，表示上行光口，且是GBIC接口；P，表示上行光口，且是SFP接口；T，表示上行电口，为RJ45接口；TP，表示上行为光电Combo，上行接口为多种接口类型复合V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；3、表示端口数量和其它属性参数F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F 等老产品的命名；PWR，表示端口支持POE属性SXXYY，其中XX表示型号，YY表示端口数量；例如：S3328、S3352分别是24个下行口+4个上行口以及48个下行口+4个上行口。

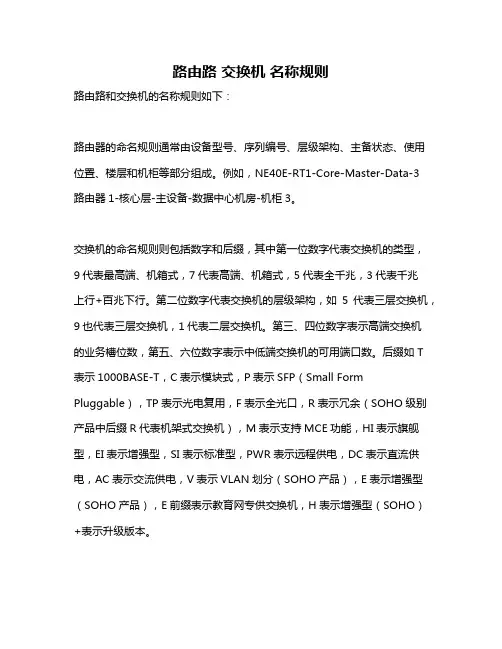

路由路交换机名称规则
路由路和交换机的名称规则如下：
路由器的命名规则通常由设备型号、序列编号、层级架构、主备状态、使用位置、楼层和机柜等部分组成。

例如，NE40E-RT1-Core-Master-Data-3
路由器1-核心层-主设备-数据中心机房-机柜3。

交换机的命名规则则包括数字和后缀，其中第一位数字代表交换机的类型，9代表最高端、机箱式，7代表高端、机箱式，5代表全千兆，3代表千兆
上行+百兆下行。

第二位数字代表交换机的层级架构，如5代表三层交换机，9也代表三层交换机，1代表二层交换机。

第三、四位数字表示高端交换机
的业务槽位数，第五、六位数字表示中低端交换机的可用端口数。

后缀如T 表示1000BASE-T，C表示模块式，P表示SFP（Small Form Pluggable），TP表示光电复用，F表示全光口，R表示冗余（SOHO级别产品中后缀R代表机架式交换机），M表示支持MCE功能，HI表示旗舰型，EI表示增强型，SI表示标准型，PWR表示远程供电，DC表示直流供电，AC表示交流供电，V表示VLAN划分（SOHO产品），E表示增强型（SOHO产品），E前缀表示教育网专供交换机，H表示增强型（SOHO）+表示升级版本。

以上信息仅供参考，具体的命名规则可能会因品牌和设备型号的不同而有所差异。

如需了解更多信息，建议查阅设备厂商提供的用户手册或联系厂商进行咨询。

华为交换机后缀的含义
LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

（SI简单的理解为智能Hub）
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

（EI理解为真正的交换机）
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性（旗舰型）
C：模块式
F：全光口
R：冗余（SOHO级别产品中后缀R代表机架式交换机）
Z，表示没有上行接口；（新产品不允许此位）
G，表示上行GBIC接口；千兆网络接口
P，表示上行SFP接口；
T，表示上行RJ45接口；
V，表示上行VDSL接口；
W，表示上行可配置WAN接口；
C，表示上行接口可选配；
M，表示上行接口为多模光口；
S，表示上行接口为单模光口；
TP：支持Combo端口；
x：上行口为固定万兆
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F等老产品的命名。

当同时存在时，表示上行接口为多种接口类型复合
注：Combo端口不在命名中显示
下面就以华为S2700-26TP-PWR-EI交换机为例：
S2700：是S2700系列企业交换机，代表品牌型号；
26TP：支持26个Combo端口；
PWR：代表此款交换机支持远程供电；
EI：表示此交换机为增强型；。

华为交换机的后缀详解LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F 等老产品的命名。

当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。

Quidway SA1A2A3A4A5－A6【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1 —盒式10/100M 交换机，上行最高到100M，无管理；A1为2 —盒式10/100M 交换机，上行最高到100M，有管理；A1为3 —盒式10/100/1000M交换机，上行最高到1000M；A1为5 —盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为0 —纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5 —L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个；A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z —表示没有上行接口；A5为G —表示上行GBIC接口；A5为P —表示上行SFP接口；A5为T —表示上行RJ45接口；A5为V —表示上行VDSL接口；A5为X —表示上行XPACK(10GE LAN)接口；A5为W —表示上行可配置WAN接口；A5为C —表示上行接口可选配；A5为M —表示上行接口为多模光口；A5为S —表示上行接口为单模光口；A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。

A列：产品品牌B列：产品系列S —交换机SR —业务路由器C列：子产品系列9 —核心机箱式交换机7 —高端机箱式交换机5 —全千兆盒式交换机3 —千兆上行/百兆下行盒式交换机D列：是否带路由功能>=5 —三层交换机<5 —二层交换机E列：用于区别同一型号的多个系列例如00/10/20F列：中低端交换机表示可用端口数G列：上行接口类型C —扩展插槽上行P —千兆SFP光口上行T —千兆电口上行TP —光电复用F —全光口M —支持MCE功能R —冗余soho级别中后缀R代表机架交换机H 列：业务特性HI —旗舰型SI —标准型EI —增强型LI —精简型PWR-SI —支持POE的标准型PWR-EI —支持POE的增强型目前市场上常用、热门的型号为SI/EI交换机EI和SI的区别EI的增强特性有：1、支持基于协议的VLAN；2、支持Voice VLAN；3、支持配置用户IP+MAC地址+端口的组合绑定；4、支持DLDPDevice Link Detection Protocol;设备链路探测协议；5、支持配置禁止VLAN学习MAC地址；6、支持EADEndpoint Admission Defense;端点准入防御快速部署；7、支持在 DHCP Snooping 功能中应用 Option82；8、支持基本/高级 ACL9、支持二层ACL；10、支持QoS Profile ；11、支持SSH1版本；12、支持VLAN Mapping；13、支持BPDU Tunnel；14、支持灵活QinQ；15、支持IPv6地址配置；16、支持基于 IPv6 的 Ping、Traceroute、TFTP、Telnet 应用；17、支持动态域名解析；18、支持Smart Link；19、支持Monitor Link；20、支持多业务VLAN规划..。

华为交换机命名规则在华为S系列园区交换机中，每个系列中都有许多种不同机型，特别是像S1700、S2700、S3700、S5700这样应用范围比较广、机型比较多的中低端产品系列，每个系列中的每款机型的硬件配置或多或少有所不同，所以在正式介绍这些交换机系列前先介绍它们的命名规则，以便能快速地进行华为S系列交换机选型。

但因为不同系列的主要应用环境和所包括的机各不相同，所以它们在命名规则上也存在许多不同。

下面分别予以介绍。

1．S1700系列机型的命名规则S1700系列比较特殊，它是专门为个人和小型企业用户量身打造的SOHO级交换机。

由于应用、功能比较简单，一般不需要配置或者通过简单的Web配置即可使用。

目前S1700系列中，网管型和非网管型交换机各有5款机型，具体将在本章后面介绍。

下面以S1700-8-AC、S1700-28GFR-4P-AC和S1700-52FR-2T2P-AC 3款机型为例介绍S1700系列交换机的命名规则，如图1-2所示。

各部分含义说明如表1-1所示。

表1-1 S1700系列命名规则中各部分的含义标号含义A表示设备为交换机B表示产品系列，其中“17”表示17系列，“00”是子系列号C 表示最大可用端口数。

S1700系列交换机支持的最大端口数不同，目前分别为8、24、28、52个D 表示下行端口类型，G为千兆端口。

如果无此部分则表示该机型的下行端口为百兆端口E 表示设备的网管类型，F代表全网管类型，W代表W eb网管型。

无此部分表示该机型为非网管机型F表示设备安装结构，R 表示为机架型结构。

无此部分表示该机型为桌面型结构 G 表示上行端口数H 表示对应的上行端口的类型，其中T 表示双绞线以太网电口，P 表示SFP 模块光口，TP 表示光口和电口的Combo 端口，无此部分表示该机型无上行端口I 表示设备的供电方式，目前S1700系列仅支持交流供电方式（AC ）2．S2700系列机型的命名规则为了满足不同用户的需求，S2700系列提供了多款机型。

华为交换机命名规则在华为S系列园区交换机中，每个系列中都有许多种不同机型，特别是像S1700、S2700、S3700、S5700这样应用范围比较广、机型比较多的中低端产品系列，每个系列中的每款机型的硬件配置或多或少有所不同，所以在正式介绍这些交换机系列前先介绍它们的命名规则，以便能快速地进行华为S系列交换机选型。

但因为不同系列的主要应用环境和所包括的机各不相同，所以它们在命名规则上也存在许多不同。

下面分别予以介绍。

1．S1700系列机型的命名规则S1700系列比较特殊，它是专门为个人和小型企业用户量身打造的SOHO级交换机。

由于应用、功能比较简单，一般不需要配置或者通过简单的Web配置即可使用。

目前S1700系列中，网管型和非网管型交换机各有5款机型，具体将在本章后面介绍。

下面以S1700-8-AC、S1700-28GFR-4P-AC和S1700-52FR-2T2P-AC 3款机型为例介绍S1700系列交换机的命名规则，如图1-2所示。

各部分含义说明如表1-1所示。

表1-1 S1700系列命名规则中各部分的含义标号含义A表示设备为交换机B表示产品系列，其中“17”表示17系列，“00”是子系列号C 表示最大可用端口数。

S1700系列交换机支持的最大端口数不同，目前分别为8、24、28、52个D 表示下行端口类型，G为千兆端口。

如果无此部分则表示该机型的下行端口为百兆端口E 表示设备的网管类型，F代表全网管类型，W代表W eb网管型。

无此部分表示该机型为非网管机型F表示设备安装结构，R 表示为机架型结构。

无此部分表示该机型为桌面型结构 G 表示上行端口数H 表示对应的上行端口的类型，其中T 表示双绞线以太网电口，P 表示SFP 模块光口，TP 表示光口和电口的Combo 端口，无此部分表示该机型无上行端口I 表示设备的供电方式，目前S1700系列仅支持交流供电方式（AC ）2．S2700系列机型的命名规则为了满足不同用户的需求，S2700系列提供了多款机型。

标号含义
A 表示设备为交换机
B 表示产品系列，其中“57”表示57系列。

C 表示产品不同系列
D S：商业型号
表示最大可用端口数
说明：
对于S5710-EI系列设备表示设备上固定的端口数量。

S5700系列设备支持的最大端口数不同，目前分别为24、28、44、48、52、68个。

表示上行端口的类型，其中：
C ：表示设备支持插卡，上行端口为2，4或8。

TP ：表示上行端口为支持光口和电口的Combo口。

P ：表示上行端口为光口。

表示设备支持PoE供电
说明：
如果没有该字段说明不支持PoE供电。

表示设备软件版本类型，其中：
EI ：表示设备为增强版本，包含某些高级特性。

SI ：表示设备为基本版本，包含基础特性。

HI ：表示设备是高级版本，包含高性能OAM、内置RTC时钟等特性。

LI ：表示设备是简化版本。

表示下行接口的类型，24S表示S5700-28C-EI-24S的24个下行接口为光口。

说明：
如果没有该字段说明所有的下行接口均为电口。

表示设备的供电方式，其中：
AC ：表示设备为交流供电
DC ：表示设备为直流供电
J E F G H I。

华为交换机命名的规则,各字母代表什么含义
LI(Lite software Image)：表示设备为弱特性版本。

SI(Standard software Image)：表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)：表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)：表示设备为高级版本，包含某些更高级特性。

后缀的含义：
C：模块式
F：全光口
R：冗余（SOHO级别产品中后缀R代表机架式交换机）
Z：表示没有上行接口；（新产品不允许此位）
G：表示上行GBIC接口；
P：表示上行SFP模块；
T：表示上行RJ45接口；
V：表示上行VDSL接口；
W：表示上行可配置WAN接口；
C：表示上行接口可选配；
M：支持MCE功能；
S：表示上行接口为单模光口；
HI：旗舰型
EI：增强型
SI：标准型
TP：支持Combo端口；
x：上行口为固定万兆
G：千兆网络接口；
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
E：增强型（SOHO产品），E前缀表示教育网专供交换机
H：增强型（SOHO）
F，表示下行接口为模板，可插光接口板或电接口板。

当同时存在时，表示上行接口为多种接口类型复合。

下面就以华为S2700-26TP-PWR-EI交换机为例：S2700：是S2700系列企业交换机，代表品牌型号；26TP：支持26个Combo端口；
PWR：代表此款交换机支持远程供电；
EI：表示此交换机为增强型；。

A （产品系列） S – 交换机
AR –低端路由器 NE –高端路由器 B （子产品系列） 9 –核心机箱式交换机 5 – 全千兆盒式三层交换机 3 – 千兆上行百兆下行的盒式三层交换机 2 – 千兆上行百兆下行的盒式二层交换机 C （是否是路由交换机） 表明产品的更替（或者系列） D （可用端口数）
09：表示下行端口为8个，上行端口为1个； 18：表示下行端口为16个，上行端口为2个； 26：表示下行端口为24个，上行端口为2个； 24：表示下行端口为24个，上行端口为0个 28：表示下行端口为24个, 上行端口为4个； 48：表示下行端口为48个，上行端口为0个； 52：表示下行端口为48个，上行端口为4个； E （上行接口类型）
C – 扩展插槽上行 P – 千兆SFP 光口上行 T – 千兆电口上行
TP –上行接口有光口和电口同时存在 24S –光口下行的接口形态 F （业务特性） EI – 增强型
SI – 标准型
PWR-EI – 支持PoE 的增强型 PWR-SI –支持PoE 的标准型 S 3 28 -EI
A
E
C 5
B C
F
D。

华为交换机命名规则LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】华为交换机命名规则在华为S系列园区交换机中，每个系列中都有许多种不同机型，特别是像S1700、S2700、S3700、S5700这样应用范围比较广、机型比较多的中低端产品系列，每个系列中的每款机型的硬件配置或多或少有所不同，所以在正式介绍这些交换机系列前先介绍它们的命名规则，以便能快速地进行华为S系列交换机选型。

但因为不同系列的主要应用环境和所包括的机各不相同，所以它们在命名规则上也存在许多不同。

下面分别予以介绍。

1．S1700系列机型的命名规则S1700系列比较特殊，它是专门为个人和小型企业用户量身打造的SOHO级交换机。

由于应用、功能比较简单，一般不需要配置或者通过简单的Web配置即可使用。

目前S1700系列中，网管型和非网管型交换机各有5款机型，具体将在本章后面介绍。

下面以S1700-8-AC、S1700-28GFR-4P-AC和S1700-52FR-2T2P-AC 3款机型为例介绍S1700系列交换机的命名规则，如图1-2所示。

各部分含义说明如表1-1所示。

表1-1 S1700系列命名规则中各部分的含义2．S2700系列机型的命名规则为了满足不同用户的需求，S2700系列提供了多款机型。

下面以S2700-26TP-PWR-EI、S2710-52P-SI-AC、S2700-52P-EI-AC和S2700-9TP-SI为例介绍S2700系列交换机的命名规则，如图1-3所示。

各部分的具体含义如表1-2所示。

表1-2 S2700系列交换机命名规则中各部分的含义3．S3700系列交换机的命名规则同样，为了满足不同用户的需求，S3700系列提供了多款机型，用户可以根据不同的网络需求进行灵活的选择。

下面以S3700-28TP-PWR-EI、S3700-52P-EI-24S-DC、S3700-28TP-EI-MC-AC和S3700-28TP-SI-AC为例介绍S3700系列交换机的命名规则，如图1-4所示。

华为交换机命令规则华为交换机作为企业级网络通信设备的代表，其命令规则成为了广大网络工程师必须掌握的技能之一。

以下将详细介绍华为交换机的命令规则，帮助大家更好的掌握这一技能。

一、命令符号和特殊符号华为交换机的命令符号包括"-"、"+"、"|"和" "，其中"-"表示当前命令继续执行，"+"表示当前命令的下一级命令，"|"表示当前命令的并列命令，" "表示当前命令的缩进。

华为交换机的特殊符号包括"！"、"#"和"$"，其中"！"表示注释符号，"#"表示特权模式符号，"$"表示用户模式符号。

二、命令状态和提示符华为交换机有三种命令状态，分别是系统视图、用户视图和特权视图。

系统视图是华为交换机最高权限的运行状态，可以配置所有系统参数；用户视图是普通用户的运行状态，只能查看配置状态；特权视图是通过特权密码进入的特殊状态，可以使用一些高级命令。

华为交换机的提示符与命令状态有关，例如，系统视图的提示符为"#"，用户视图的提示符为">"，特权视图的提示符为"#"或">"。

此外，提示符的命名还包括主机名和虚拟局域网号码等。

三、命令结构和实例华为交换机的命令结构包括命令单元、参数单元和参数值三个部分，其中命令单元一般是前缀部分，参数单元是命令单元后面的部分，参数值是命令的具体内容。

例如，配置交换机端口的命令结构如下：[huawei] interface ethernet X/Y/Z其中，"huawei"是主机名，"interface"是命令单元，"ethernetX/Y/Z"是参数单元，其中X/Y/Z为端口号。

s12500g-af命名规则S12500G-AF是一款高性能的数据中心交换机设备，它提供了出色的性能、可靠性和扩展性，适用于满足大规模数据中心网络需求。

为了实现设备的高效管理和配置，S12500G-AF采用了一套严格的命名规则，以下将详细介绍该命名规则。

1.设备类型命名规则：- S：表示该设备为华为公司（Huawei）研发的数据通信设备的前缀。

- 12500：表示该设备的型号，其中12表示产品系列，500表示产品型号的大类别。

2.功能模块命名规则：- G：表示该设备支持高密度10G接口的功能模块，“G”代表“Gigabit”。

- AF：表示该功能模块为高级转发模块（Advanced Forwarding Module）。

3.型号所代表的功能：-高密度10G接口：S12500G-AF模块提供了大量的10G接口，可以满足数据中心高速互联需求。

-高级转发：S12500G-AF模块支持丰富的转发功能，包括路由、交换、负载均衡等，可以提供更高效、更灵活的网络服务。

4.设备类别命名规则：- 12500G：表示该设备为S12500G产品系列的一个具体型号，适用于大规模数据中心网络。

- AF：表示该设备支持高级转发功能。

5.使用场景：-大规模数据中心网络：S12500G-AF适用于大规模的数据中心网络，可以提供高性能、高可靠性的网络服务。

-云计算环境：S12500G-AF支持强大的转发功能，能够满足快速增长的云计算环境中的网络需求。

-负载均衡： S12500G-AF模块支持负载均衡功能，可以均衡地分配网络流量，减轻服务器的负担。

总结：S12500G-AF命名规则采用了简洁明了的方式，通过设备类型、功能模块、型号和设备类别来表示该设备的特点和用途。

这种命名规则使得用户能够快速理解并选择适合自己需求的设备，同时也方便了设备的管理和配置。

S12500G-AF的命名规则反映了其高性能、可靠性和扩展性等特点，是一款非常适用于大规模数据中心网络的交换机设备。

华为3Com产品命名规则:判断中低端交换机是二层还是三层的简单方法看型号的第二位数字,0-4是二层交换机,5-9是三层交换机如3026/5012因为第二位是0所以只带二层功能3526/3924/2952/5648因第二位是5/9/9/6,所以都是带三层功能的LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F 等老产品的命名。

当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。

#1 Cisco固定配置交换机命名规则对于Cisco的固定配置的交换机，一般有3750，3550，3560，2950，2970这几个系列。

它们在型号命令上有自己相应的规则，特总结如下：eg:WS-C3750G-48TS-SC3750表明这款产品属于3750这个系列，也就是产品的型号。

G----表明其所有接口都是支持千兆或以上，如果没有这个就表明其主要端口都是10/100M 的或者100M的48----表明其拥有主要的端口数量为48个T----表明其主要端口是电口（也就是所谓的Twirst Pair的端口P----表明其主要端口是电口，同时支持PoE以太网供电S----表明其带的扩展的接口为SFP类型的接口最后部分的S表明交换机带的软件是SMI标准影像的E表明是EMI影像的**新的3560，3570，2970 支持的千兆扩展模块为SFP的3550，2950时GBIC的H3C设备命名规则~GE 通常就是千兆以太网 COMBO口么也是千兆口,但是需要配模块,可以用光模块,也可以用电口。

华为交换机型号参数详解华为中低端交换机一般为1U至2U的盒式并无需插端口板卡的设备。

由于属于中低端交换机，所以交换机支持的硬件版本和端口类型有很大的差异。

在组网中交换机设备选型的时候需要充分考虑到这点。

华为中低端交换机的命名都很有规律，交换机设备名称中的参数将可以提供给我们需要的东西。

91华为网收集整理了部分类型参数说明，希望对大家有所帮助。

1、表示硬件版本参数LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性。

对于三层交换机且是SI版本的可能不支持动态路由协议，例如：华为Quidway S3300-SI 系列交换机包括S3328-SI、S3352-SI并不支持动态路由协议OSPF，只支持静态路由和RIP，如果组网中需要用到OSPF，那么必须选用S3328-EI或是S3352-EI版本的。

2、表示上行端口参数Z，表示没有上行接口；（新产品不允许此位）G，表示上行光口，且是GBIC接口；P，表示上行光口，且是SFP接口；T，表示上行电口，为RJ45接口；TP，表示上行为光电Combo，上行接口为多种接口类型复合V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；3、表示端口数量和其它属性参数F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F 等老产品的命名；PWR，表示端口支持POE属性SXXYY，其中XX表示型号，YY表示端口数量；例如：S3328、S3352分别是24个下行口+4个上行口以及48个下行口+4个上行口。
