发动机点火系统的原理
发动机点火系统是一种用于提供高压电火花以点燃混合气体的系统，使发动机能够正常工作。
下面是发动机点火系统的工作原理：
1. 点火系统主要由一个点火线圈、点火开关、分电器和火花塞组成。
点火线圈拥有一个高压电源，将低电压转换为高压电源供火花塞点火使用。
2. 点火线圈从电池或者车辆的电力系统接收低压电源，通常为6V或12V。
3. 点火开关用来控制点火系统的开关状态。
当开关处于打开状态时，电流从电池流向点火线圈。
4. 在点火开关打开的情况下，电流流经点火线圈的初级线圈。
当电流通过初级线圈时，会在线圈内产生一个磁场。
5. 当点火开关突然关闭时，电流会突然中断，导致磁场突然崩溃。
这种突然崩溃会在次级线圈产生一个强大的电流。
6. 这个电流通过分电器，分别传送到每个火花塞。
分电器将高电压电流发送到每个火花塞。
7. 每个火花塞的中心电极和侧电极之间有一段空气间隙。
当高电压电流通过这个间隙时，会产生一个强大的电火花。
这个电火花能够点燃汽油和气体混合物，从而启动发动机。
总之，发动机点火系统通过将低压电源转换为高压电源，产生电火花来点燃燃料混合物，从而使发动机正常工作。
发动机点火系统工作原理
发动机点火系统是车辆发动机正常运转的关键部分之一，其工作原理主要包括以下几个步骤：
1. 点火器件：点火系统中的点火器件通常是火花塞，它由中心电极、侧电极和绝缘体组成。
电流从火花塞的中心电极流向侧电极，当电流达到一定程度时，通过空气和燃油的混合物形成火花，从而实现点火。
2. 点火控制模块：点火系统中的点火控制模块通常是一种电子设备，它会通过控制电流的大小和时间来触发点火。
在发动机工作周期中的适当时刻，点火控制模块会向点火器件发送电流。
3. 点火信号传递：点火控制模块通常会根据发动机的转速、负载和温度等参数，生成合适的点火信号。
这些信号会通过发动机控制单元（ECU）或其他电子设备传递给点火器件。
4. 点火顺序：点火系统需要按照正确的顺序点燃车辆的各个气缸。
在传统的分布式点火系统中，每个气缸都配备有一个火花塞，点火控制模块会根据发动机的工作顺序依次触发火花塞。
5. 点火能量管理：点火系统需要根据不同的工作负载和转速来管理点火能量。
例如，在低速和低负载时，点火系统需要提供较小的能量以保证燃烧的稳定性。
而在高速和高负载时，需要提供更强的点火能量来确保燃烧的完全性。
通过以上步骤，点火系统能够在正确的时机点燃气缸内的混合
物，从而促使汽车发动机正常运转。
点火系统的工作可靠性和性能直接影响着发动机的功率输出和燃油效率。
因此，对于发动机点火系统的维护和调整非常重要。

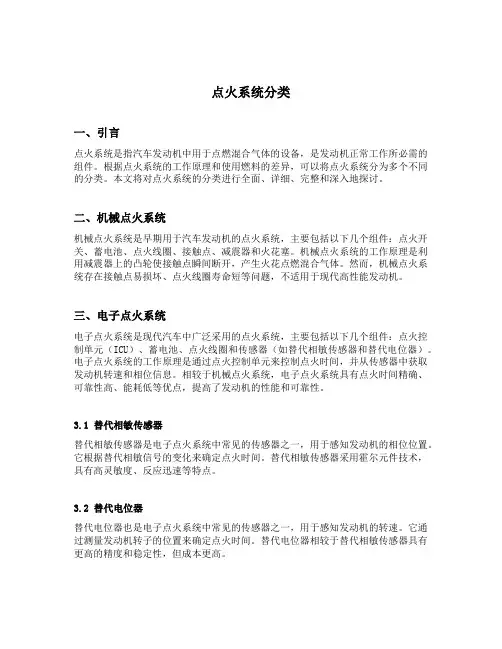

点火系统分类一、引言点火系统是指汽车发动机中用于点燃混合气体的设备，是发动机正常工作所必需的组件。
根据点火系统的工作原理和使用燃料的差异，可以将点火系统分为多个不同的分类。
本文将对点火系统的分类进行全面、详细、完整和深入地探讨。
二、机械点火系统机械点火系统是早期用于汽车发动机的点火系统，主要包括以下几个组件：点火开关、蓄电池、点火线圈、接触点、减震器和火花塞。
机械点火系统的工作原理是利用减震器上的凸轮使接触点瞬间断开，产生火花点燃混合气体。
然而，机械点火系统存在接触点易损坏、点火线圈寿命短等问题，不适用于现代高性能发动机。
三、电子点火系统电子点火系统是现代汽车中广泛采用的点火系统，主要包括以下几个组件：点火控制单元（ICU）、蓄电池、点火线圈和传感器（如替代相敏传感器和替代电位器）。
电子点火系统的工作原理是通过点火控制单元来控制点火时间，并从传感器中获取发动机转速和相位信息。
相较于机械点火系统，电子点火系统具有点火时间精确、可靠性高、能耗低等优点，提高了发动机的性能和可靠性。
3.1 替代相敏传感器替代相敏传感器是电子点火系统中常见的传感器之一，用于感知发动机的相位位置。
它根据替代相敏信号的变化来确定点火时间。
替代相敏传感器采用霍尔元件技术，具有高灵敏度、反应迅速等特点。
3.2 替代电位器替代电位器也是电子点火系统中常见的传感器之一，用于感知发动机的转速。
它通过测量发动机转子的位置来确定点火时间。
替代电位器相较于替代相敏传感器具有更高的精度和稳定性，但成本更高。
四、可编程点火系统可编程点火系统是电子点火系统的一种升级版，它允许用户根据特定的需求来设置点火曲线和点火时间。
可编程点火系统主要由点火控制单元和调节装置组成，通过调节装置上的旋钮或按钮来调整点火曲线。
可编程点火系统的优点是可以根据不同工况实现最佳的点火参数，提高发动机的性能和燃烧效率。
4.1 需要可编程点火系统的应用场景•高性能赛车：可编程点火系统可以根据赛车不同速度给出最佳的点火参数，提高赛车的加速性能和燃油利用效率。
汽车发动机点火系统一、引言在现代汽车中，发动机点火系统是引爆混合气体从而实现发动机正常运转的重要组成部分。
它通过提供高压电流来点燃气体混合物，促使汽车发动机正常工作。
本文将介绍汽车发动机点火系统的原理、结构、工作方式以及常见问题。
二、发动机点火系统的原理发动机点火系统的基本原理是将低电压的电能转化为高压电能，使其能够在高压状态下点燃混合气体。
它主要由点火线圈、电磁开关、火花塞等组成。
通常，点火线圈通过磁场的产生将电源的电压提高到数千伏，然后由火花塞将高压电流导入燃烧室，从而引燃混合气体。
三、发动机点火系统的结构1. 点火线圈：点火线圈是发动机点火系统的核心组件，它负责将低电压转化为高压电能。
点火线圈通常由一对线圈组成，将电源提供的12V电能转换为约数千伏的高压电能。
2. 火花塞：火花塞是点火系统中起到点火作用的关键部件。
它通过高压电流在点火间隙中产生火花，引燃混合气体。
火花塞的品质和工作状态直接影响着发动机的点火效果和燃烧效率。
3. 点火开关：点火开关位于汽车驾驶员座位附近的仪表盘上，用于控制发动机的点火和熄火。
通过操作点火开关可以实现启动发动机、关闭发动机等功能。
四、发动机点火系统的工作方式汽车发动机点火系统根据不同类型的发动机可以分为燃油点火系统和压燃式点火系统。
1. 燃油点火系统：燃油点火系统是目前比较常见的点火系统，适用于传统汽油发动机。
燃油点火系统通过点火线圈产生的高压电流，通过火花塞引燃汽油与空气的混合物，从而使发动机正常工作。
2. 压燃式点火系统：压燃式点火系统主要用于柴油发动机。
它采用了高压喷射系统，通过将柴油高压喷射到燃烧室中，利用高温高压条件下柴油的自燃特性，达到点火作用。
五、发动机点火系统常见问题及解决方法1. 火花塞老化：由于长时间使用，火花塞的电极容易磨损和积碳，降低点火效果。
解决方法是定期更换火花塞，并确保选择适合发动机的型号。
2. 点火线圈故障：点火线圈损坏或连接不良会导致发动机点火不稳定。
发动机点火系统的组成汽车发动机点火系统的组成：一、发动机发火系统：1. 分电器：用来把电源变换为有功的正常的电流，并把它按一定的时间顺序，传递到火花塞上。
2. 火花芯：火花芯是发动机点火系统的核心元件，是将12伏、低功率电源变换为8000伏到12000伏、高功率电能，从而产生火花及火花器的火花芯又叫划空极。
3. 火花器：火花器用于发动机控制点火时间，以及在满载甚至空载条件下，保证发动机发动机发火时足够的火花维持正常工作。
4. 供油系统：通过油泵向火花器供应足够的压力，以确保燃油的供给，使火花继续燃烧，从而保证发动机发动机正常运转。
二、发动机控制系统：1. 缸火检测器：它可以检测分析发动机燃烧状态，并相应地调整火花器发射时间以获得最佳性能。
2. 控制器：控制器可以根据发动机运转状况和运转条件调节发动机的点火角度，以确保发动机能够按要求达到最佳性能。
3. 转速传感器：转速传感器可以检测出发动机的转速，并按照电脑的要求及时调节发动机的火花器，从而达到提高发动机性能的目的。
4. 燃油压力传感器：通过装置燃油压力传感器可以检测发动机燃油压力大小，并根据发动机状态调整最佳燃油压力。
三、点火系统其它部件：1. 接线束：接线束可以确保点火系统上各控制及测量部件之间能够密切合作，及达到有效数据传送。
2. 密封圈：分电器、火花塞以及火花器上均有密封圈，以防止潮湿的空气及杂质的入侵，从而延长这些部件的使用寿命。
3. 火花塞：火花塞用来传递来自分电器的电流以及将这种电流变换为火花，使发动机的发动机的发火能够达到有效的操作。
4. 火花块：火花块能够在极低温度下下发出电火花，在发动机工作初期，火花块可以把负责火花塞无法启动发动机的任务，从而保证发动机可以正确启动。

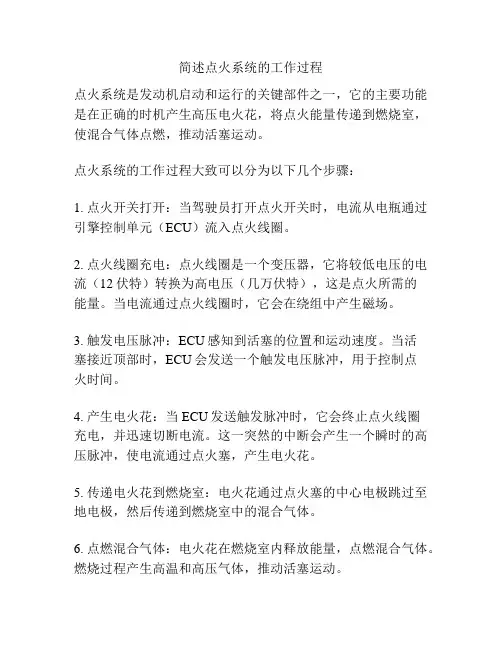

简述点火系统的工作过程
点火系统是发动机启动和运行的关键部件之一，它的主要功能是在正确的时机产生高压电火花，将点火能量传递到燃烧室，使混合气体点燃，推动活塞运动。
点火系统的工作过程大致可以分为以下几个步骤：
1. 点火开关打开：当驾驶员打开点火开关时，电流从电瓶通过引擎控制单元（ECU）流入点火线圈。
2. 点火线圈充电：点火线圈是一个变压器，它将较低电压的电流（12伏特）转换为高电压（几万伏特），这是点火所需的
能量。
当电流通过点火线圈时，它会在绕组中产生磁场。
3. 触发电压脉冲：ECU感知到活塞的位置和运动速度。
当活
塞接近顶部时，ECU会发送一个触发电压脉冲，用于控制点
火时间。
4. 产生电火花：当ECU发送触发脉冲时，它会终止点火线圈
充电，并迅速切断电流。
这一突然的中断会产生一个瞬时的高压脉冲，使电流通过点火塞，产生电火花。
5. 传递电火花到燃烧室：电火花通过点火塞的中心电极跳过至地电极，然后传递到燃烧室中的混合气体。
6. 点燃混合气体：电火花在燃烧室内释放能量，点燃混合气体。
燃烧过程产生高温和高压气体，推动活塞运动。
以上就是点火系统的基本工作过程。
总的来说，点火系统通过控制电流和电压的变化，确保在正确的时机产生高压电火花，从而实现发动机的正常启动和运行。

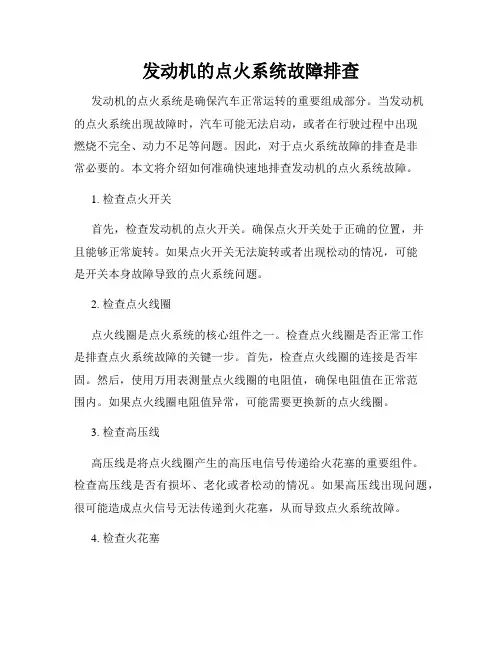

发动机的点火系统故障排查发动机的点火系统是确保汽车正常运转的重要组成部分。
当发动机的点火系统出现故障时，汽车可能无法启动，或者在行驶过程中出现燃烧不完全、动力不足等问题。
因此，对于点火系统故障的排查是非常必要的。
本文将介绍如何准确快速地排查发动机的点火系统故障。
1. 检查点火开关首先，检查发动机的点火开关。
确保点火开关处于正确的位置，并且能够正常旋转。
如果点火开关无法旋转或者出现松动的情况，可能是开关本身故障导致的点火系统问题。
2. 检查点火线圈点火线圈是点火系统的核心组件之一。
检查点火线圈是否正常工作是排查点火系统故障的关键一步。
首先，检查点火线圈的连接是否牢固。
然后，使用万用表测量点火线圈的电阻值，确保电阻值在正常范围内。
如果点火线圈电阻值异常，可能需要更换新的点火线圈。
3. 检查高压线高压线是将点火线圈产生的高压电信号传递给火花塞的重要组件。
检查高压线是否有损坏、老化或者松动的情况。
如果高压线出现问题，很可能造成点火信号无法传递到火花塞，从而导致点火系统故障。
4. 检查火花塞火花塞是发动机正常点火的关键部件。
定期检查和更换火花塞是保持点火系统正常运行的重要措施。
排查点火系统故障时，应检查火花塞是否有积碳、电极磨损等情况。
如果发现火花塞异常，及时更换。
5. 检查点火模块一些现代汽车使用电子点火系统，其中包含点火模块。
点火模块是控制点火信号和点火时机的关键组件。
检查点火模块是否正常工作是排查点火系统故障的重要步骤之一。
如果点火模块出现故障，可能导致点火系统完全失效。
6. 检查点火时机点火时机是发动机正常工作的关键因素之一。
如果点火时机偏离正常范围，可能导致发动机无法正常运转或者出现异常情况。
在排查点火系统故障时，应检查点火时机是否正确。
可以使用专业的点火时机检查仪器进行检测和调整。
7. 检查电池和发电机电池和发电机是点火系统正常运行的能源提供者。
检查电池是否充电充足，同时也要确保发电机正常工作。
发动机点火系教案一、教学目标1. 了解发动机点火系统的组成及工作原理。
2. 掌握点火线圈、点火塞、点火模块等部件的检查与更换方法。
3. 学会诊断和解决发动机点火系统常见故障。
二、教学内容1. 发动机点火系统的组成及作用点火线圈点火塞点火模块点火开关曲轴位置传感器爆震传感器2. 点火系统的工作原理点火线圈的初级和次级绕组工作原理点火塞的点火过程点火模块的控制逻辑3. 点火系统的检查与维护点火线圈的检查与更换点火塞的检查与更换点火模块的检查与更换点火开关的检查与更换曲轴位置传感器和爆震传感器的检查与更换4. 点火系统故障诊断与排除点火系统故障的现象和原因故障诊断步骤与方法故障排除技巧5. 点火系统的维修案例分析案例一：点火线圈故障导致的发动机启动困难案例二：点火塞积碳导致的发动机性能下降案例三：点火模块故障导致的发动机缺火三、教学方法1. 采用讲授法讲解点火系统的组成、工作原理和故障诊断方法。
2. 采用演示法展示点火系统的检查与更换操作过程。
3. 采用案例分析法分析点火系统的维修案例，提高学生的实战能力。
四、教学资源1. 发动机点火系统实物或模型2. 点火线圈、点火塞、点火模块等部件3. 故障诊断工具（如示波器、万用表等）4. 维修手册和教材五、教学评价1. 课堂问答：评估学生对点火系统基础知识的理解程度。
2. 实操考核：评估学生在实际操作中检查和更换点火系统部件的能力。
3. 案例分析报告：评估学生对点火系统故障诊断与排除方法的掌握程度。
六、教学实践1. 学生分组进行发动机点火系统的拆解与组装练习，加深对点火系统各部件的认识。
2. 在教师指导下，学生进行点火线圈、点火塞、点火模块等部件的检查与更换操作，提高动手能力。
3. 学生通过故障诊断工具进行点火系统故障模拟，学会诊断和排除故障。
七、课后作业1. 复习发动机点火系统的组成、工作原理和故障诊断方法。
2. 分析课后练习案例，思考点火系统故障的原因和解决方法。
发动机的点火系统原理
发动机的点火系统是实现燃烧室内混合气体点火爆炸的重要组成部分。
其主要原理是在气缸内的燃烧室中，通过产生高能火花点燃空燃比适当的混合气体，驱动活塞做功。
在发动机运作过程中，点火系统需要及时、准确地点燃气体才能顺利完成燃烧过程。
点火系统主要包括点火线圈、火花塞、点火控制单元等组件。
其工作原理如下：
1. 点火线圈：点火线圈是点火系统的核心部件，其主要功能是将低电压输入转化为高电压输出，以产生足够强度的电火花。
点火线圈包含一组互感线圈，通过磁场感应来提高电压。
2. 点火控制单元：点火控制单元负责控制点火时机。
根据发动机运行状态、负荷和转速等参数，点火控制单元通过计算来确定最佳点火时间。
它会根据发动机工作的需求来激活点火线圈。
3. 火花塞：火花塞是点火系统的输出装置，它连接到燃烧室，通过产生电火花点燃混合气体。
火花塞包含两电极（中心电极和接地电极），当电压高到一定程度时，它们之间会产生电流放电，形成火花，点燃混合气体。
点火系统的工作流程如下：
1. 点火控制单元接收到发动机的状态信息，计算出最佳点火时机。
2. 点火控制单元发送信号给点火线圈，激活它开始工作。
3. 点火线圈通过互感作用将电压升高，并传输到火花塞。
4. 当电压足够高时，火花塞两电极之间会形成电火花。
5. 电火花点燃混合气体，产生爆炸，推动活塞做功。
6. 点火控制单元会根据发动机的状态持续监测并控制点火时机，以保证发动机的正常工作。
总结来说，发动机的点火系统通过控制点火时机和产生足够强度的电火花，实现对混合气体的点火，从而推动发动机的正常运转。
汽车发动机点火系统工作原理汽车发动机点火系统是引起汽车发动机燃烧的起动和运转过程中至关重要的一部分。
它是通过点火来引燃压缩空燃混合物，使其产生燃烧并释放能量以推动汽车运动。
在本文中，我们将探讨汽车发动机点火系统的工作原理。
一、点火系统的组成部分汽车发动机点火系统主要由以下几个组成部分构成：1. 点火线圈：点火线圈是点火系统中的核心部分。
它负责将电能转化为高压电能，以点燃进入燃烧室的混合气。
2. 节气门位置传感器：该传感器被用来测量节气门的开度，以便控制点火时机和点火能量。
3. 替代点火系统（可选）：在一些汽车发动机中，还配备了替代点火系统作为备用点火系统。
它可以在主点火系统失效时接管点火功能，确保发动机的正常工作。
4. 点火控制模块：点火控制模块是汽车点火系统的大脑，通过接收各种传感器的数据，并根据这些数据来控制点火时机和点火能量。
二、点火系统的工作原理汽车发动机点火系统的工作原理可以总结为以下几个步骤：1. 混合气的准备：发动机工作之前，需要将空气和燃料以一定的比例混合在一起。
混合气经过气门进入燃烧室。
2. 压缩混合气：汽缸的活塞在上行过程中将混合气进行压缩，使其体积减小同时增加了燃烧的温度和压力。
3. 点火时机的确定：点火控制模块根据节气门位置传感器的信号，计算出最佳点火时机。
最佳点火时机是指在活塞达到顶点之前一定时间点点燃混合气，以确保燃烧和能量释放的最佳效果。
4. 点火能量的提供：点火线圈将电能增压为高压电能，并通过点火塞将高压电能送到燃烧室。
高压电能使点火塞产生火花，引燃燃烧室内的混合气。
5. 燃烧和能量的释放：点火塞产生的火花点燃燃烧室内的混合气，燃烧产生的高温和高压气体推动活塞向下，产生汽缸功。
6. 循环以及重复：点火系统不断地提供点火能量，使发动机持续进行工作循环，从而实现发动机的运转和汽车的行驶。
总结：汽车发动机点火系统确保发动机能够正常燃烧燃料，提供足够的动力来驱动汽车。
通过点火线圈、点火控制模块等组成部分的协调工作，点火系统能够在各种工况下提供准确的点火时机和点火能量。
汽车发动机点火系统组成及原理一、电源电源是点火系统中的基础部分，它负责提供电能。
在汽车中，电源通常是蓄电池或发电机。
蓄电池负责在发动机启动时提供大量电流，而发电机则在发动机运转时提供电能。
二、点火线圈点火线圈的作用是将电源提供的低压电流转换为高电压的电流，以击穿火花塞两电极间的空气，产生电火花。
这个电火花是点燃发动机气缸内混合气的主要手段。
三、火花塞火花塞是点火系统中的关键元件，它的作用是在点火线圈产生的高压电的作用下，在气缸内产生电火花。
火花塞由中心电极、陶瓷绝缘体和金属外壳组成。
当高压电通过中心电极和金属外壳之间的间隙时，会在中心电极和壳体之间产生电火花，从而点燃气缸内的混合气。
四、配电器配电器的作用是将点火线圈产生的高压电按照气缸的工作顺序，分配给各个气缸的火花塞。
配电器通常由分电器盖和分火头组成，分火头将高压电分配给各个气缸的火花塞，而分电器盖则用于调节分火头的位置。
五、高压线高压线的作用是将点火线圈产生的高压电传输到火花塞上。
由于高压电的电压非常高，因此需要使用特殊的高压线以确保安全传输。
高压线通常是耐高压的绝缘材料制成。
六、传感器传感器是点火系统中的重要组成部分，它能够检测发动机的工作状态和运行参数，并将这些信息传递给控制单元。
传感器通常包括曲轴位置传感器、凸轮轴位置传感器、水温传感器、节气门位置传感器等。
这些传感器为控制单元提供必要的信息，以便控制单元能够精确控制点火时刻和其他相关参数。
七、控制单元控制单元是点火系统中的大脑，它根据从传感器接收到的信息，计算出最佳的点火时刻和其他相关参数，并发出指令控制点火线圈、火花塞等元件的工作。
控制单元通常采用微处理器或微控制器来实现其功能。
通过精确控制点火时刻和其他相关参数，控制单元能够提高发动机的燃油效率、降低排放、提高动力性能等。
一、实训目的1. 熟悉发动机点火系统的基本组成和工作原理；2. 掌握发动机点火系统的检测与故障诊断方法；3. 提高动手实践能力，培养故障排除和维修技能。
二、实训时间2022年X月X日-2022年X月X日三、实训地点汽车维修实训室四、实训内容1. 发动机点火系统的组成与工作原理；2. 点火系统的检测与故障诊断；3. 点火系统的维修与调整。
五、实训过程1. 发动机点火系统的组成与工作原理点火系统是发动机的重要组成部分，其主要功能是按照发动机的工作顺序，在适当的时间内产生电火花，点燃混合气，使发动机正常工作。
点火系统主要由以下部件组成：（1）电源：蓄电池或发电机，为点火系统提供低压直流电源；（2）传感器：用于检测发动机的各种工作参数，为ECU提供点火控制所需的信号；（3）ECU：电子控制单元，根据传感器信号和存储的程序，控制点火时机；（4）点火器：电子点火的执行机构，将ECU输出的点火信号转换为点火线圈的高压电信号；（5）点火线圈：将低压电转化为高压电，产生点火所需的能量；（6）分电器：根据发动机的点火顺序，将高压电依次传输到各缸的火花塞；（7）火花塞：将点火线圈产生的高压电转化为电火花，点燃混合气。
发动机点火系统的工作原理：当发动机工作时，ECU根据传感器信号和存储的程序，控制点火器产生高压电信号，通过点火线圈将低压电转化为高压电，然后通过分电器将高压电传输到各缸的火花塞，火花塞产生电火花，点燃混合气，使发动机正常工作。
2. 点火系统的检测与故障诊断点火系统的检测主要包括以下几个方面：（1）检查点火系统各部件的连接是否牢固；（2）检查点火线圈、分电器、火花塞等部件是否损坏；（3）检查传感器信号是否正常；（4）检查ECU工作是否正常。
点火系统的故障诊断方法如下：（1）观察法：观察点火系统各部件的工作情况，判断是否存在故障；（2）仪器检测法：使用万用表、示波器等仪器检测点火系统各部件的电压、电流等参数，判断是否存在故障；（3）故障模拟法：模拟故障现象，观察点火系统各部件的工作情况，判断故障部位。
点火系统的组成与工作原理点火系统是汽车发动机中关键的部分之一，它负责向发动机提供点火信号，将混合气体点燃从而使发动机正常运转。
本文将介绍点火系统的组成和工作原理。
一、点火系统的组成1. 火花塞：火花塞是点火系统中的核心部件之一，它负责将高压电流转化为强大的电火花，以点燃混合气体。
火花塞通常由中心电极、导电芯体、绝缘体和外壳组成。
2. 点火线圈：点火线圈是点火系统中的另一个重要组成部分，它起到将电池的低电压转换为较高电压的作用。
它由一组绕组、铁芯和引线组成，通过磁场变化实现电压的升高。
3. 点火控制模块：点火控制模块是现代汽车点火系统中智能化的部分，它通过传感器检测发动机的工作状态，并控制点火系统的工作。
点火控制模块一般由微处理器、电路板和连接器组成。
4. 电源：点火系统需要电源供电，通常是由汽车的电瓶提供。
电瓶通过发电机不断地储存和供应电能，确保点火系统的正常工作。
5. 高压线：高压线是点火系统中传递高压电流的部分，它负责将点火线圈产生的高压电流传递给火花塞。
高压线通常使用绝缘材料包裹，以防止电流丢失和绝缘失效。
二、点火系统的工作原理点火系统的工作原理可以分为两个阶段：充电阶段和放电阶段。
1. 充电阶段：在点火系统的充电阶段，电瓶提供低电压的直流电，经过点火线圈的变压作用，将电压升高，形成高压电。
此时，点火控制模块控制着点火线圈的充电时间和充电电流，确保点火线圈储存足够的电能。
2. 放电阶段：在点火系统的放电阶段，点火控制模块会从传感器获取发动机的工作状态，并根据工作状态控制点火线圈的放电。
当发动机需要点火时，点火控制模块会向点火线圈发送一个信号，触发放电操作。
点火线圈将储存的高压电能通过高压线传递给火花塞，产生高能电火花点燃混合气体。
总结起来，点火系统的组成主要包括火花塞、点火线圈、点火控制模块、电源和高压线。
而点火系统的工作原理则是通过点火控制模块对点火线圈进行充电和放电的过程，将电能转化为火花点燃混合气体。
发动机点火系统的组成及功用发动机点火系统是汽车发动机中非常重要的一个部分，它的主要作用是将电能转化为火花能，点燃混合气，使发动机正常工作。
本文将从发动机点火系统的组成和功用两个方面进行详细介绍。
一、发动机点火系统的组成发动机点火系统主要由以下几个部分组成：1.点火线圈：点火线圈是发动机点火系统中最重要的部分之一，它的主要作用是将电池提供的低电压电能转化为高电压电能，以便点燃混合气。
点火线圈通常由铁芯、一次线圈、二次线圈和高压塞组成。
2.点火开关：点火开关是发动机点火系统中的一个重要部分，它的主要作用是控制点火系统的开关，使发动机能够正常启动和熄火。
点火开关通常由钥匙、电路和开关组成。
3.火花塞：火花塞是发动机点火系统中的一个重要部分，它的主要作用是将点火线圈产生的高电压电能传递到燃烧室内，点燃混合气。
火花塞通常由中心电极、侧电极、绝缘体和金属外壳组成。
4.传感器：传感器是发动机点火系统中的一个重要部分，它的主要作用是检测发动机的工作状态，以便控制点火系统的工作。
传感器通常包括曲轴位置传感器、氧气传感器、水温传感器等。
二、发动机点火系统的功用发动机点火系统的主要功用是将电能转化为火花能，点燃混合气，使发动机正常工作。
具体来说，发动机点火系统的功用包括以下几个方面：1.启动发动机：发动机点火系统的一个重要功用是启动发动机。
当驾驶员转动钥匙时，点火开关会将电能传递到点火线圈，点火线圈会将电能转化为高电压电能，通过火花塞点燃混合气，使发动机正常启动。
2.控制发动机工作：发动机点火系统的另一个重要功用是控制发动机的工作。
传感器会检测发动机的工作状态，将检测结果传递给点火系统，点火系统会根据检测结果控制点火时间和点火强度，以保证发动机正常工作。
3.提高发动机性能：发动机点火系统还可以提高发动机的性能。
点火线圈产生的高电压电能可以使火花塞点燃混合气更加充分，提高发动机的燃烧效率，从而提高发动机的动力性和燃油经济性。
汽车发动机点火系统车辆的发动机点火系统是引擎正常工作的重要组成部分，它通过提供高压电流来引发汽油空燃混合物的燃烧，从而实现发动机的启动和运转。
本文将详细介绍汽车发动机点火系统的原理、组成以及常见故障及解决方法。
一、点火系统的原理点火系统的主要原理是将低电压转化为高电压，以便产生足够的电能来击穿点火塞间隙、在混合气中形成火花。
点火系统的高压部分主要由点火线圈、点火开关和火花塞组成。
点火线圈负责将低电压转换为高电压，点火开关则控制点火系统的工作状态，火花塞则起到产生火花的作用。
二、点火系统的组成1. 点火线圈：点火线圈是点火系统的核心部件之一，它负责将从电瓶中提供的低电压转换为火花塞所需的高电压。
点火线圈一般由两个线圈组成，分别是初级线圈和次级线圈。
初级线圈接收电瓶的低电压并将其升压，然后由次级线圈进一步将电压升至几千伏甚至几万伏。
2. 点火开关：点火开关是控制点火系统工作状态的重要开关，它负责断开或通断点火系统的电流。
当车辆的钥匙插入点火开关并转动时，点火开关将启动电流传递到点火线圈。
3. 火花塞：火花塞是点火系统中最重要的组件之一，它负责在汽油空燃混合物中产生电火花，从而引发燃烧。
火花塞由中心电极、辅助电极和绝缘体组成。
当点火线圈将高电压通过点火线传递到火花塞时，电流将从中心电极跳跃到辅助电极之间，在此过程中产生强烈的火花。
三、常见故障及解决方法1. 点火线圈故障：当点火线圈出现故障时，可能会导致车辆无法启动或发动机运转不稳。
解决方法是更换故障的点火线圈，并确保连接线和接线端良好。
2. 点火开关故障：点火开关的故障会导致车辆无法启动或无法熄火。
如果点火开关损坏，需要将其更换为新的开关。
3. 火花塞故障：火花塞出现问题时，可能会导致发动机失火、动力下降、燃油经济性变差等现象。
及时更换故障的火花塞，并确保其电极间隙的正确调整。
4. 线路连接故障：点火系统的线路连接故障可能导致点火能量损失，进而影响车辆的性能和燃油经济性。
发动机点火系统工作原理发动机点火系统是内燃机的一个重要组成部分，其作用是在气缸内的混合气被良好压缩后，将点火线圈生产的高压电流传送到火花塞上，点燃混合气，推动活塞运动，使发动机正常工作。
发动机点火系统的工作原理有很多种，以下将对比较常见的两种点火系统进行介绍。
1.传统分布式点火系统传统的分布式点火系统主要由电磁感应发电机、蓄电池、点火线圈、火花塞、点火开关等组成。
其工作原理如下：点火开关闭合后，电磁感应发电机开始工作，产生高压电流。
这时点火线圈中的磁场产生变化，产生高压电流。
当高压电流产生后，传输到火花塞上，使火花塞点燃混合气。
这个过程要求所有部件都具备较高的密封性和耐高温能力。
传统的分布式点火系统结构相对简单，但也存在着易损坏、故障难以排查和维护成本高等问题。
随着技术的发展，越来越多的车型开始采用了全电子式的点火系统。
2.全电子式点火系统全电子式点火系统主要由电子控制模块(ECU)、曲轴位置传感器、点火线圈、火花塞等组成。
其工作原理如下：曲轴位置传感器感知到曲轴转动位置，传送信号给ECU。
ECU计算出适当的点火时机，并发出命令控制点火线圈产生高压电流，点亮火花塞点燃混合气。
通过传感器和计算机的协作，可以精确控制点火时机，提高点火效率，降低燃油消耗和排放。
与传统的分布式点火系统相比，全电子式点火系统具有更高的可靠性和稳定性，故障排查和维护成本也相对较低。
全电子式点火系统已经成为了很多车型的标配。
发动机点火系统是发动机正常运转的重要保障。
无论是传统分布式点火系统还是全电子式点火系统，其工作原理都是通过控制高压电流点燃混合气，驱动发动机运转。
随着科技的不断进步，相信发动机点火系统将会朝着更加智能化、节能环保的方向发展。
汽车发动机点火系统检测主要流程
汽车发动机点火系统检测流程主要包括：
1. 初步检查：确认电池电量充足，点火开关至点火线圈“+”端子电路畅通，使用万用表检测初级线圈电阻是否在正常范围内。
2. 低压电路排查：依次检查点火开关、接线柱、导线连接状况，确认无接触不良、断路、短路等问题。
3. 触点检测：查看分电器触点是否烧蚀、间隙是否合适，必要时打磨触点并调整间隙。
4. 高压部分测试：在安全情况下，通过火花塞试火法验证高压线圈及火花塞功能是否正常，确认火花强度和连续性。
5. 其他组件检查：包括分电器、电容器、附加电阻等功能性检测，以及火花塞积碳、绝缘破损、间隙不当等问题的排查。
6. 点火正时校准：根据车辆手册要求，检查并调整点火提前角至适应发动机工况的正确位置。
发动机点火系统一、概述发动机点火方式有炽热点火、压缩着火和电火花点火三种，柴油机用压缩着火，汽油机一般采用电火花点火。
1、对点火系统的要求点火系统应在发动机各种工况和使用条件下，保证可靠而准确的点火。
为此，点火装置应满足下列三个基本要求1．能产生足以击穿火花塞电极间隙的高压电实践证明，汽车发动机在满负荷低速时需8~10kV的高压，启动时则常需9~17kV的高压，正常点火一般在15kV以上，为了保证点火可靠，考虑各种不同因素的影响，点火高电压必须有一定的储量，所以点火装置产生的电压一般在15~20kV之间，而且高电压的升值要快。
2．火花塞应具有足够的能量要使混合气可靠点燃，火花塞产生的火花应具有一定的能量，发动机正常工作时，由于混合气压缩终了的温度已接近其自燃温度，因此所需的火花能量很小（1~5MJ）。
蓄电池点火系统能发出15~50 MJ的火花能量，足以点燃混合气。
但在发动机启动、怠速运转以及节气门急剧打开时，则需较高的火花能量。
启动时，由于混合气雾化不良，废气稀释严重，电极温度低，故所需的点火能量最高。
另外，为了提高发动机的经济性，当采用空燃比α=1.2~1.25的稀混合气时，由于稀混合气难于点燃，也需增加火花能量。
考虑上述情况，为了保证可靠点火，火花塞一般应保证有50~80MJ 的点火能量，启动时应产生大于100MJ的火花能量。
3．点火时刻应适应发动机的工作情况因为混合气在发动机的气缸内从开始点火到完全燃烧需要一定的时间（千分之几秒），所以要使发动机产生最大的功率，就不能在压缩行程终了活塞行至上止点才点火，而是需要适当提前一些。
因为发动机气缸的多少，负荷的大小，转速的变化，燃油品质的不同，即是同一发动机由于工况和使用条件的不同等等，都直接影响气缸内混合气的点火时间，为了使发动机能发出最大工功率，点火装置必需适应上述情况的变化实现最佳点火。
2、点火系统的分类按照点火系统的组成和产生高压的方式不同，发动机的点火系统分为：传统点火系统、半导体点火系统、微机控制点火系统以及磁电机点火系统。
1）．传统点火系统2）．半导体点火系统3）．微机控制点火系统4）．磁电机点火系统二、传统点火系统组成与工作原理1、传统点火系统的组成传统点火系统主要由电源、点火开关、点火线圈、配电器、火花塞等组成，如图9-3所示。
（1）电源电源为蓄电池和发电机，供给点火系统所需电能，标称电压一般是12V。
（2）点火开关点火开关的作用是接通或断开点火系统初级电路。
（3）点火线圈点火线圈即变压器，其功用是将蓄电池12V的低压电变为15~20kV的高压电。
（4）配电器配电器的功用是接通和切断低压电路，使点火线圈及时产生高压电，按发动机各气缸的点火顺序送至火花塞；同时可调整点火时间。
（5）电容器减小断电器的火花，防止触点烧蚀，延长其使用寿命，同时加速点火线圈中磁通的变化速率，提高点火高电压。
（6）火花塞其功用是将高压电引入燃烧室产生电火花，点燃混合气。
（7）高压导线用以连接点火线圈至配电器中心电极和配电器旁电极至各缸火花塞。
图9-3 传统点火系统的组成1-点火开关 2-电流表 3-蓄电池 4-启动机 5-高压导线 6-阻尼电阻 7-火花塞 8-断电器 9-电容器10-点火线圈 11-附加电阻 12-配电器2、传统点火系统的工作原理在传统点火系统中，由蓄电池或发电机供给12V的低压电，是借点火线圈和断电器将其转变为高电压，再通过配电器分配到各缸火花塞，使其电极之间产生电火花。
其工作原理如图9-4所示。
发动机工作时，断电器凸轮在配气凸轮轴的驱动下也随之旋转。
凸轮旋转时，交替地将触点闭合和打开。
在点火开关（SW）接通的情况下，当触点闭合时，初级绕组中有电流流过（初级电流I1用实线表示），电流从蓄电池正极→点火开关SW→点火线圈“+开关”接线柱→附加电阻→“开关”接线柱→点火线圈的初级绕组→“-”接线柱→断电器触点→搭铁→蓄电池负极。
初级电流在线圈的铁芯中形成磁场，经过一定时间后，当凸轮将触点打开时，初级电路被切断，初级电流消失，它所形成的磁场也随之迅速变化，在两个绕组中都感应出电动势。
由于次级绕组的匝数多，因而在次级绕组内就感应出15~20kV的电动势，它足以击穿火花塞的电极间隙，产生火花点燃混合气。
高压电流（I2用虚线箭头表示）的回路为：次级绕组→“开关”接线柱→附加电阻→“+开关”接线柱→点火开关→电流表→蓄电池→搭铁→火花塞旁电极、中心电极→配电器（旁电极、分火头）→次级绕组。
配电器轴每转一圈，各缸按点火顺序轮流点火一次。
由上述可知，在点火系统中有两个电路：初级电流I1流经的电流为低压电路，而高压电流I2流经的电路为高压电路。
发动机工作时，上述过程周而复始的重复着，若要停止发动机的工作，只要断开点火开关，切断初级电路即可。
图9-4 传统点火系统的工作示意图3、传统点火系统各组件的构造1）．点火线圈点火线圈是将电源的低压电转变为高压电的基本元件。
常用的点火线圈分为开磁路点火线圈和闭磁路点火圈两种形式。
（1）开磁路点火线圈开磁路点火线圈是利用电磁互感原理制成的。
其结构主要由硅钢片叠成的铁芯上的初级线圈和次级线圈、壳体及其外的附加电阻等组成。
开磁路点火线圈有两接线柱式和三接线柱式之分（图9-6）。
（a）两接线柱式（b）三接线柱式图9-6 开磁路点火线圈1-瓷杯 2-铁芯 3-初级绕组 4-次级绕组 5-钢片 6-外壳 7-“-”接线柱 8-胶木盖 9-高压线接柱10-“+”或开关接线柱 11-“+开关”接线柱 12-附加电阻图9-7 开磁路点火线圈的磁路l-磁力线 2-铁芯 3-初级绕组 4-次级绕组 5-导磁钢片（2）闭磁路点火线圈闭磁路点火线圈，将初级绕阻和次级绕组都绕在口字形或日字形的铁芯上。
初级绕组在铁芯中产生的磁通，通过铁芯构成闭合磁路。
图9-8是闭合磁路点火线圈及磁路示意图。
（a）（b）（c）图9-8 闭磁路点火线圈及磁路示意图（a）日字形铁芯的点火线圈（b）日字形铁芯的磁路（c）口字形铁芯的磁路1-铁芯 2-低压接线柱 3-高压插孔 4-初级绕组 5-次级绕组闭磁路点火线圈的优点是漏磁少，磁路的磁阻小，因而能量损失小，能量变换率高，可达75%（开磁路式点火线圈只有60%）。
并且闭磁路式点火线圈采用热固性树脂作为绝缘填充物，外壳以热熔性塑料注塑成型，其绝缘性、密封性均优于开磁式点火线圈。
体积小，可直接装在配电器盖上，不仅结构紧凑，又省去了点火线圈与配电器之间的高压导线，并可使次级电容减小，故已在电子点火系统中广泛采用。
2）．配电器配电器由断电器、配电器、电容器和点火提前机构等组成，如图9-9所示。
配电器的壳体由铸铁制成，下部压有石墨青铜衬套，配电器轴装在机油泵的顶端，利用速比1∶1的斜齿轮由凸轮轴经机油泵驱动。
轴在衬套内旋转，用油杯进行润滑。
图9-9 配电器原结构（a）整体构造（b）内部构造1-配电器盖 2-分火头 3-凸轮 4-触点及断电器底板总成 5-电容器 6-轴节 7-油杯 8-真空提前机构 9-配电器壳体10-活动底板 11-偏心螺钉 12-固定触点与支架 13-活动触点臂 14-接线柱 15-拉杆 16-膜片 17-真空提前机构外壳 18-弹簧 19-螺母 20-触点臂弹簧片 21-油毡及夹圈（1）断电器（2）配电器3）、电容器4）、点火提前机构配电器上装的随发动机转速和负荷的变化而自动改变提前角的离心提前机构和真空提前机构。
1）离心提前机构2）真空提前机构5）、火花塞火花塞的功用是将点火线圈产生的脉冲高压电引入燃烧室，并在其两个电极之间产生电火花，以点燃可燃混合气。
火花塞的结构如图9-15所示，在钢质体壳的内部固定有高氧化铝陶瓷绝缘体，在绝缘体中心孔的上部有金属杆，杆的上端有接线螺母，用来接高压导线，下部装有中心电极。
金属杆与中心电极之间用导体玻璃密封，铜制内垫圈起密封和导热作用。
体壳的上部有便于拆装的六角平面，下部有螺纹以便旋装在发动机气缸盖内，体壳下端固定有弯曲的侧电极。
三、点火提前1．为什么要点火提前点火时刻对发动机性能影响很大，从火花塞点火到气缸内大部分混合气燃烧，并产生很高的爆发力需要一定的时间，虽然这段时间很短，但由于曲轴转速很高，在这段时间内，曲轴转过的角度还是很大的。
若在压缩上止点点火，则混合气一面燃烧，活塞一面下移而使气缸容积增大，这将导致燃烧压力低，发动机功率也随之减小。
因此要在压缩接近上止点点火，即点火提前。
把火花塞点火时，曲轴曲拐位置与活塞位于压缩上止点时曲轴曲拐位置之间的夹角称为点火提前角(spark advance angle)。
2．点火提前的影响因素最佳的点火提前角随许多因素变化，最主要的因素是发动机转速和混合气的燃烧速度，混合气的燃烧速度又和混合气的成分、燃烧室形状、压缩比等因素有关。
当发动机转速一定时，随着负荷的加大，节气门开大，进入气缸的可燃混合气量增多，压缩终了时的压力和温度增高，同时，残余废气在气缸内所占的比例减小，混合气燃烧速度加快，这时，点火提前角应适当减小。
反之，发动机负荷减小时点火提前角则应适当增大。
当发动机节气门开度一定时，随着转速增高，燃烧过程所占曲轴转角增大，这时，应适当加大点火提前角。
点火提前角应随转速增高适当加大。
另外，点火提前角还和汽油的抗暴性能有关，使用辛烷值高，抗爆性能好的汽油，点火提前角应较大。
，3．点火提前角调节装置自动调节装置：离心式点火提前调节装置真空式点火提前调节装置手动调节装置：辛烷值校正器四、电子点火系1.半导体点火系概述蓄电池点火系工作时，断电器触点分开瞬间，会在触点处产生火花，烧损触点。
当火花塞积炭时，易漏电，次极电压上不去，不能可靠地点火，产生高速缺火现象。
半导体点火系克服了这些缺点，具有较强地跳火能力，使点火可靠。
半导体点火系统大体分为以下3类:1、由电磁、红外或霍尔元器件构成的非接触式断电器组成的点火系统称为无触点点火器，其放大电路又分晶体管电路和电容放电电路两种。
2、ECU(Electronic Control Unit)控制的点火系由ECU中的微处理器根据曲轴转角传感器的信号确定点火时刻，因而它没有断电器，只有分电器，根据ECU送来的信号直接控制点火线圈初级电路的通断。
3、无分电器点火系统(Distributor-Less Ignition)是当前最先进的点火系统，曲轴传感器送来的不仅有点火时刻信号，而且还有气缸识别信号，从而使点火系统能向指定的汽缸在指定的时刻送去点火信号，这就要求每缸配有独立的点火线圈，但如果是六缸机则1，6缸、2，5缸和3，4缸分别共用一个点火线圈，即共有三个点火线圈，显然每一个点火线圈点火时，总有一个缸是空点火，检测时应注意到这一点。
无触点点火系统能使用低阻抗电感线圈，从而大幅度提高初级电流，使次级电压高达30kV以上，增强点火能量以提高点燃稀混合气的能力，在改善燃料经济性的同时也降低排气污染。
