07郝海霞-结构力学机考题库二(位移法)(选择题-已补充)

结构力学II期末考试题及答案一、选择题（每题2分，共20分）1. 梁的弯曲刚度EI表示的是（）。

A. 梁的抗弯能力B. 梁的抗扭能力C. 梁的抗剪能力D. 梁的抗压能力答案：A2. 在平面杆件结构中，节点的平衡条件是（）。

A. 节点的外力之和为零B. 节点的外力矩之和为零C. 节点的外力和外力矩之和均为零D. 节点的外力和外力矩之和均不为零答案：C3. 梁的剪力图和弯矩图是（）。

A. 梁的变形图B. 梁的内力图C. 梁的位移图D. 梁的应力图答案：B4. 静定结构的特点之一是（）。

A. 有多余约束B. 无多余约束C. 可以承受任何荷载D. 只能承受静荷载答案：B5. 影响结构刚度的因素包括（）。

A. 材料性质B. 几何尺寸C. 材料性质和几何尺寸D. 材料性质或几何尺寸答案：C6. 在结构力学中，二阶效应通常指的是（）。

A. 材料的非线性效应B. 几何非线性效应C. 动力效应D. 热效应答案：B7. 杆件的轴力图可以用来确定（）。

A. 杆件的弯矩B. 杆件的剪力C. 杆件的位移D. 杆件的应力答案：D8. 连续梁和简支梁的主要区别在于（）。

A. 连续梁的跨度更大B. 连续梁可以承受更大的荷载C. 连续梁的约束更多D. 连续梁的刚度更大答案：C9. 桁架结构中的节点通常被认为是（）。

A. 刚性节点B. 铰接节点C. 半刚性节点D. 弹性节点答案：B10. 影响结构稳定性的主要因素是（）。

A. 材料的强度B. 结构的刚度C. 荷载的大小D. 结构的几何形状答案：D二、填空题（每题2分，共20分）1. 梁的挠度计算公式为：δ = (5PL^3) / ( )。

答案：(384EI)2. 杆件的轴向刚度KA表示的是杆件抵抗（）的能力。

答案：轴向变形3. 在静定结构中，每个节点的自由度是（）。

答案：34. 梁的弯矩公式为：M = (EI/R) * (d^2y/dx^2)，其中y是（）。

答案：梁的挠度5. 桁架结构中，节点的平衡条件是（）。

自考结构力学二试题及答案一、选择题（每题2分，共20分）1. 在结构力学中，下列哪一项不是结构分析的基本假设？A. 平衡假设B. 连续性假设C. 均匀性假设D. 材料的各向同性假设答案：D2. 确定平面刚架结构反力的数目通常需要以下哪项条件？A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 静力平衡条件答案：D3. 在结构力学中，下列哪一项不是静定结构的特点？A. 内部力可以唯一确定B. 支反力可以唯一确定C. 所有杆件的内力可以唯一确定D. 结构的反力和内力都需要通过内力计算来确定答案：D4. 以下哪种方法不能用于求解超静定结构？A. 弯矩分配法B. 位移法C. 力法D. 材料力学法答案：D5. 对于一个平面桁架结构，若已知某节点的竖向位移为正值，那么该节点的竖向反力将如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：B6. 在结构力学中，剪力和弯矩是描述什么的量？A. 杆件的内力B. 结构的外力C. 支座的反力D. 结构的位移答案：A7. 根据弯矩图的特点，可以判断出结构的哪些信息？A. 支座反力B. 杆件的内力C. 杆件的位移D. 结构的振动答案：B8. 在进行结构力学分析时，通常采用哪种坐标系？A. 笛卡尔坐标系B. 极坐标系C. 圆柱坐标系D. 球坐标系答案：A9. 对于一个悬臂梁，当其自由端施加一向下的集中力时，其反弯点的位置将如何变化？A. 向支座方向移动B. 向自由端移动C. 保持不变D. 无法确定答案：B10. 在结构力学中，下列哪一项不是影响结构内力的因素？A. 材料的弹性模量B. 荷载的大小和分布C. 结构的几何形状D. 截面的惯性矩答案：A二、简答题（每题10分，共30分）1. 简述力法的基本原理及其适用条件。

答案：力法是一种用于求解超静定结构的方法，其基本原理是通过假设结构的多余约束力（即未知的反力），然后利用结构的变形协调条件来建立多余约束力与结构的位移之间的关系。

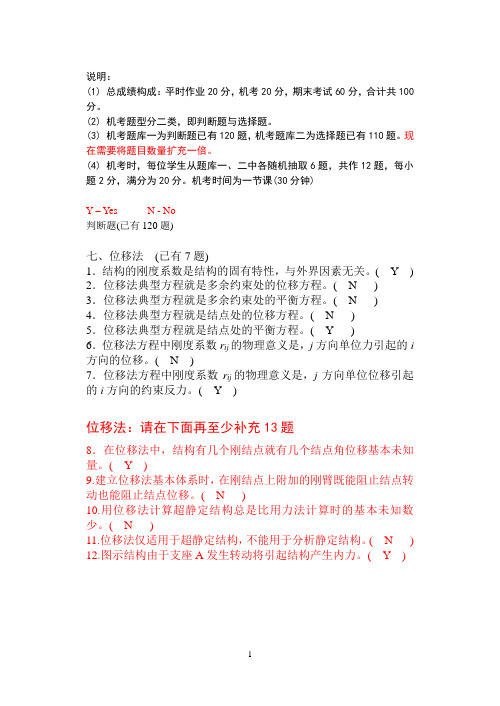

说明：(1) 总成绩构成：平时作业20分，机考20分，期末考试60分，合计共100分。

(2) 机考题型分二类，即判断题与选择题。

(3) 机考题库一为判断题已有120题，机考题库二为选择题已有110题。

现在需要将题目数量扩充一倍。

(4) 机考时，每位学生从题库一、二中各随机抽取6题，共作12题，每小题2分，满分为20分。

机考时间为一节课(30分钟)Y – Yes N - No判断题(已有120题)七、位移法(已有7题)1．结构的刚度系数是结构的固有特性，与外界因素无关。

( Y ) 2．位移法典型方程就是多余约束处的位移方程。

( N )3．位移法典型方程就是多余约束处的平衡方程。

( N )4．位移法典型方程就是结点处的位移方程。

( N )5．位移法典型方程就是结点处的平衡方程。

( Y )6．位移法方程中刚度系数r ij的物理意义是，j方向单位力引起的i 方向的位移。

( N )7．位移法方程中刚度系数r ij的物理意义是，j方向单位位移引起的i方向的约束反力。

( Y )位移法：请在下面再至少补充13题8．在位移法中，结构有几个刚结点就有几个结点角位移基本未知量。

( Y )9.建立位移法基本体系时，在刚结点上附加的刚臂既能阻止结点转动也能阻止结点位移。

( N )10.用位移法计算超静定结构总是比用力法计算时的基本未知数少。

( N )11.位移法仅适用于超静定结构，不能用于分析静定结构。

( N )12.图示结构由于支座A发生转动将引起结构产生内力。

( Y )13.位移法的基本结构为超静定结构。

( Y )14.位移法未知量的数目与结构的超静定次数有关。

( N )15.用位移法求解结构内力时，如果M P图为零，则自由项R1P一定为零。

( Y )16.图示两种结构的杆长和抗弯刚度相同，当杆端B发生竖向单位位移时，它们具有相同的弯矩图和变形曲线。

( N )17.图示结构横梁无弯曲变形，故其上无弯矩。

( N )18.图示结构EI=常数，用位移法求解时有一个基本未知量。

全国2005年7月自考结构力学（二）试卷课程代码：02439一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共18分)1.图b 是图a 所示结构位移法所作图的条件是( )。

A.i 1=i 2=i 3，为有限值B.i 1≠i 2，i 1=i 3，为有限值C.i 1≠i 2≠i 3，为有限值D.i 1=i 3,i 2=∞，为有限值2.位移法典型方程中的系数是( )。

A.单位位移引起的杆端力或杆端弯矩B.单位位移引起的附加联系的反力或反力矩C.单位荷载引起的杆端力或杆端弯矩D.单位荷载引起的附加联系的反力或反力矩3.若用力矩分配法计算图示刚架,则结点A 的不平衡力矩（约束力矩）为( )。

A.M -163PlB. 163Pl C.-M -163Pl D.81Pl4.图示连续梁结构，在用结构矩阵分析时将杆AB 划成AD 和DB 两单元进行计算是( )。

A ．最好的方法B ．较好的方法C ．可行的方法D ．不可行的方法5.a.两端简支压杆,b.两端固定压杆,c.一端固定、一端简支压杆,d.一端固定、一端自由四种情况下，临界荷载大到小顺序为( )。

A. a>b>dB. b>a>cC. b>c>aD. b>c>d 6.两跨连续梁有( )个塑性铰。

A.3 B.2C.1D.4二、填空题(每小题3分，共18分)1.求图示结构A点竖向位移用__________法。

2.依次写出图示桁架杆单元的坐标转换矩阵(由结构坐标向杆件坐标转换)［T］4x4中的第一行元素__________，__________，__________，__________。

3.图b是图a的__________影响线。

竖标y D是表示P=1作用在__________截面时__________的数值。

4.塑性铰与普通铰的区别：__________；__________。

第1次作业（结构力学二）一、单项选择题（本大题共40分，共 20 小题，每小题 2 分）1. 位移法的基本结构是( )A. 静定刚架；B. 单跨静定梁的组合体；C. 单跨超静定梁的组合体D. 铰结体系2. ：以下关于影响线的说法不正确的一项为( )A. 影响线指的是单位力在结构上移动时所引起的结构的某一内力(或反力)变化规律的图形B. 利用影响线可以求结构在固定荷载作用下某个截面的内力C. 利用影响线可以求结构某个截面内力的最不利荷载位置D. 影响线的横坐标是截面位置，纵坐标为此截面位置处的截面内力值3.A. B. C. D. 仅由平衡条件不能确定4. 不计杆的分布质量，图示体系的动力自由度为( )A. 1；B. 2；C. 3；D. 45. 用力法计算超静定结构时，其基本未知量为A. 杆端弯矩；B. 结构角位移；C. 结点线位移；D. 多余未知力6. 单元坐标转换矩阵是（） A. 奇异矩阵 B. 对称三对角矩阵 C. 对称非奇异矩阵 D. 正交矩阵7. 位移法的基本未知量包括（）A. 独立的角位移B. 独立的线位移C. 独立未知的结点角位移和线位移D. 结点位移8. 图乘法计算位移的公式中( )A. A和yC 可取自任何图形B. A和yC必须取自直线图形C. 仅要求A必须取自直线图形D. 仅要求yC必须取自直线图形9. 已知材料屈服极限 =300MPa,结构截面形状如图所示，则极限弯矩Mu=（）A. 20kN•mB. 25kN•mC. 30kN•mD. 35kN•m.10. 整体坐标系下单元刚度矩阵与下面的哪一个因素无关A. 局部坐标与整体坐标的选取B. 结构的约束信息C. 单元的几何参数D. 杆端位移与杆端力之间的变换关系11. 欲减小图示结构的自振频率，可采取的措施有（）A. 减小质量mB. 增大刚度EIC. 将B支座改为固定端D. 去掉B支座12. 图（b）为图（a）所示结构MK影响线，利用该影响线求得图（a）所示固定荷载作用下的MK值为（）A. 4kN•mB. 2kN•mC. -2kN•mD. -4kN•m13. 图示为三自由度体系的振型，其相应的频率是ωa 、ωb、ωc，它们之间的大小关系应是( )A. B. C. D.14. 图（a）所示一组移动荷载作用在图（b）所示的梁上，则C截面弯矩的最不利位置为（）A. P1作用在C点上 B. P2作用在C点上 C. P3作用在C点上 D. P3作用在B点上15. 平面杆件自由单元(一般单元)的单元刚(劲)度矩阵是( )A. 非对称、奇异矩阵B. 对称、奇异矩阵C. 对称、非奇异矩阵D. 非对称、非奇异矩阵16. 对称结构在反对称荷载作用下，内力图中为正对称的是( )A. 弯矩图B. 剪力图C. 轴力图D. 弯矩图、剪力图和轴力图17. 由于温度改变，静定结构（） A. 会产生内力，也会产生位移； B. 不产生内力，会产生位移； C. 会产生内力，不产生位移； D. 不产生内力，也不产生位移。

说明：(1) 总成绩构成：平时作业20分，机考20分，期末考试60分，合计共100分。

(2) 机考题型分二类，一、判断题(10分)；二、选择题(10分)。

(3) 机考题库一为判断题已有120题，机考题库二为选择题已有110题。

(4) 机考时，每位学生从题库一、二中各随机抽取6题，共作12题，每小题2分，满分20分。

机考时间为一节课(30分钟)A、B、C、D四选一选择题(已有110题，待补充)五、结构位移计算(已有2题)1．图示结构，求A、B两点相对线位移时，虚力状态应在两点分别施加的单位力为：( C )A. 竖向反向力；B. 水平反向力；C. 连线方向反向力；D. 反向力偶。

2．四个互等定理适用于：( C )A. 刚体；B. 变形体；C. 线性弹性结构；D. 非线性结构。

结构位移计算：请在下面再至少补充13题1．图示结构A截面转角（设顺时针为正）为：( C )A. 2Fa2/EI;B. -Fa2/EI ;C. 5Fa2/(4EI) ;D. -5Fa2/(4EI)。

2．图示梁A点的竖向位移为（向下为正）：( C )A. Fl3/(24EI) ;B. Fl 3/(16EI );C. 5Fl 3/(96EI ) ;D. 5Fl 3/(48EI )。

3. 线弹性结构的位移反力互等定理，其适用范围为：( D )A. 只限于混合结构 ;B. 只限于超静定结构;C. 只限于静定结构;D. 线弹性超静定和静定结构均可适用。

4. 图示伸臂梁，温度升高,21t t >则C 点和D 点的位移：( D )A. 都向下 ;B. 都向上;C. C 点向上，D 点向下;D. C 点向下，D 点向上。

5. 图示梁上，先加F 1, A 、B 两点挠度分别为∆1、∆2，再加F 2, 挠度分别增加∆'1、∆'2，则F 1做的总功为：( D )A. F 1∆1/2 ;B. F 1(∆1+∆'1)/2;C. F 1(∆1+∆'1/2);D. F 1∆1/2+ F 1∆'1。

全国2007年4月高等教育自学考试结构力学〔二〕试题课程代码：02439一、单项选择题〔本大题共10小题，每题2分，共20分〕在每题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多项选择或未选均无分。

1.图示结构K 截面弯矩M K 为〔 〕 A.)(2Pl 3下侧受拉B.)(2Pl上侧受位 C.)(2Pl下侧受位 D.02.图示刚架，EI=常数，铰B 的竖向线位移为〔 〕 A.EI 3Pl 3 B.EI 3Pl 23 C.EI P l 3 D.EI 3Pl 433.图〔a 〕所示结构的基本结构如图〔b 〕，EI=常数，则力法典型方程系数〔 〕 A.δ11>0，δ12>0 B.δ11>0，δ12=0 C.δ11>0，δ12<0 D.δ11=0，δ12=04.以下说法错误的选项是．．．．．．〔 〕 A.力法只能求解超静定结构 B.力法基本结构不唯一 C.力法基本结构可以是超静定结构D.力法基本未知量是结点位移5.图示结构，在力偶M 作用下杆端弯矩的数值存在以下关系：〔 〕 A.M KA =M KB B.M KB =M KC C.M KC =M KD D.M KD =M KA6.机动法作静定结构内力影响线依据的是：〔〕A.刚体系虚位移原理B.刚体系虚力原理C.位移互等定理D.反力互等定理7.图示连续梁上作用可以任意布置的均布荷载，假设求截面C弯矩的最小值，则荷载应分布在：〔〕A.〔1〕、〔4〕跨 B.〔1〕、〔3〕跨C.〔2〕、〔3〕跨D.〔2〕、〔4〕跨8.平面刚架单元坐标转换矩阵[T]是〔〕A.正交矩阵B.对称矩阵C.奇异矩阵D.对角矩阵9.图示结构直接结点荷载为〔〕A.[10kN 0 0 30kN 0 0]TB.[30kN 0 0 0 0 0]TC.[10kN 0 0 20kN 0 0]TD.[0 0 0 30kN 0 0]T10.图示荷载对结构的作用〔〕A.可看成是静荷载还是动荷载，取决于P值的大小B.可看成是静荷载还是动荷载，取决于结构的自振频率C.可看成静荷载D.可看成动荷载二、填空题〔本大题共10小题，每题2分，共20分〕请在每题的空格中填上正确答案。

《结构力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、对结构进行刚度计算的目的，是为了保证结构A、不发生刚体运动B、美观实用C、不致发生过大的变形以至于影响正常的使用D、既经济又安全2、结构力学的研究对象是A、单根杆件B、杆件结构C、板壳结构D、实体结构3、固定铰支座有几个约束反力分量？A、一个B、两个C、三个D、四个4、可动铰支座有几个约束反力分量A、一个B、两个C、三个D、四个5、固定端支座有几个约束反力分量？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、下列哪种情况应按空间结构处理A、所有杆件的轴线都位于同一平面内，荷载与该平面垂直B、所有杆件的轴线都不位于同一平面内C、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内D、所有杆件的轴线都位于同一平面内，荷载与该平面平行E、荷载不作用在结构的平面内2、铰结点的约束特点是A、约束的各杆端不能相对移动B、约束的各杆端可相对转动C、约束的各杆端不能相对转动D、约束的各杆端可沿一个方向相对移动E、约束的各杆端可相对移动3、如果在一结点处，一些杆端刚结在一起，而另一些杆端铰结一起，这样的结点称为A、刚结点B、铰结点C、组合结点D、不完全铰结点E、半铰结点4、固定端支座的特点是A、不允许杆端移动B、只有一个反力C、允许杆端转动D、不允许杆端转动E、有两个反力和一个反力偶5、固定铰支座有几个约束几个约束反力？A、两个约束B、两个约束反力分量C、三个约束D、三个约束反力分量E、无法确定第三题、判断题（每题1分，5道题共5分）1、板壳结构的厚度远远小于其它两个尺度。

正确错误2、为了保证结构不致发生过大的变形影响了正常使用，要求结构要有足够的强度。

正确错误3、结构力学是研究杆件结构的强度、刚度和稳定性的一门学科。

正确错误4、代替实际结构的简化图形，称为结构的计算简图。

正确错误5、在多数情况下，不能忽略一些次要的空间约束，而将实际结构分解为平面结构。

结构力学期末考试a卷试题及答案一、选择题（每题5分，共20分）1. 下列哪一项不是结构力学研究的范畴？A. 材料力学B. 静力学C. 动力学D. 流体力学答案：D2. 在结构力学中，以下哪个选项不是结构分析的基本假设？A. 平衡假设B. 几何不变性假设C. 材料均匀性假设D. 材料的各向异性假设答案：D3. 梁的弯矩图在弹性支座处的变化是：A. 突变B. 不变C. 线性变化D. 非线性变化答案：A4. 以下哪个选项不是结构力学中常用的分析方法？A. 力法B. 位移法C. 能量法D. 有限差分法答案：D二、填空题（每题5分，共20分）1. 静定结构在外力作用下，其变形与_________无关。

答案：材料性质2. 在结构力学中，_________是结构分析中最基本的方程。

答案：平衡方程3. 梁的剪力图在集中力作用点处的特点是_________。

答案：突变4. 当结构体系的几何不变性不足时，该结构体系被称为_________。

答案：几何可变体系三、简答题（每题10分，共20分）1. 简述结构力学中静定结构和超静定结构的区别。

答案：静定结构是指在外力作用下，结构的变形和位移可以通过平衡方程直接求解的结构。

而超静定结构是指平衡方程不足以确定结构内力和位移的结构，需要利用其他条件，如变形协调条件、位移条件等来求解。

2. 解释什么是弯矩图，并说明其在结构分析中的作用。

答案：弯矩图是表示梁在不同截面处弯矩分布情况的图形。

它在结构分析中的作用是帮助工程师直观地了解结构在不同位置的受力情况，从而进行结构设计和优化。

四、计算题（每题15分，共40分）1. 已知某简支梁，跨度为6m，自重为0.5kN/m，梁上均匀分布载荷为1.0kN/m，集中载荷为5kN，作用于梁的中点。

求梁的最大弯矩。

答案：首先计算自重引起的弯矩为0.5kN/m * 6m^2 / 8 =3.75kN·m，分布载荷引起的弯矩为 1.0kN/m * 6m^2 / 8 = 7.5kN·m，集中载荷引起的弯矩为5kN * 3m = 15kN·m。

结构力学自考试题及答案一、选择题（每题2分，共20分）1. 在结构力学中，以下哪项不是基本的静定结构？A. 梁B. 桁架C. 刚架D. 悬臂梁答案：C2. 力的平移定理是指：A. 力的作用点可以任意移动，力的作用效果不变B. 力的作用线可以任意移动，力的作用效果不变C. 力的作用点可以任意移动，力的作用效果改变D. 力的作用线可以任意移动，力的作用效果改变答案：B3. 以下哪项不是结构力学中的稳定性问题？A. 梁的弯曲B. 柱的屈曲C. 桁架的失稳D. 板的屈曲答案：A4. 静定结构的内力可以通过以下哪种方法求解？A. 能量法B. 虚功原理C. 弯矩分配法D. 所有选项答案：D5. 以下哪项不是结构力学中常用的分析方法？A. 弯矩图法B. 剪力图法C. 位移法D. 有限差分法答案：D6. 在结构力学中，以下哪项不是影响结构刚度的因素？A. 材料的弹性模量B. 截面的惯性矩C. 构件的长度D. 构件的重量答案：D7. 以下哪项不是结构力学中常见的约束类型？A. 铰支座B. 固定支座C. 滑动支座D. 滚动支座答案：C8. 以下哪项不是结构力学中常用的力的表示方法？A. 矢量表示法B. 标量表示法C. 力偶表示法D. 力矩表示法答案：B9. 以下哪项不是结构力学中常见的结构类型？A. 框架结构B. 壳体结构C. 板式结构D. 流体结构答案：D10. 在结构力学中，以下哪项不是影响结构稳定性的因素？A. 几何形状B. 材料特性C. 载荷大小D. 环境温度答案：D二、填空题（每题2分，共20分）1. 结构力学中的________是指结构在外力作用下不发生变形的能力。

答案：刚度2. 静定结构是指在给定的载荷和约束条件下，其内部力和位移可以通过________求解的结构。

答案：静力平衡方程3. 结构力学中的________是指结构在外力作用下能够恢复到原始形状的能力。

答案：弹性4. 结构力学中，________是指结构在外力作用下不发生永久变形的能力。
