SOPC复习资料1.什么是SOC？什么是SOPC？两者有何区别？System on Chip的缩写，指在单片上集成系统级多元化的大规模功能块，从而构成一个能够处理各种信息的集成系统。
System-on-a-Programmable-Chip，即可编程片上系统。
用可编程逻辑技术把整个系统放到一块硅片上，称作SOPC。
可编程片上系统（SOPC）是片上系统（SOC）的一种，即由单个芯片完成整个系统的主要逻辑功能；其特点在与，它是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件可编程的功能。
2.什么是IC,ASIC,SOC,SOPC?IC，即集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。
ASIC是Application Specific Integrated Circuit的英文缩写，在集成电路界被认为是一种为专门目的而设计的集成电路。
一般说来, SoC称为系统级芯片,也有称片上系统,意指它是一个产品,是一个有专用目标的集成电路,其中包含完整系统并有嵌入软件的全部内容。
System-on-a-Programmable-Chip，即可编程片上系统。
用可编程逻辑技术把整个系统放到一块硅片上，称作SOPC。
可编程片上系统（SOPC）是一种特殊的嵌入式系统：首先它是片上系统（SOC），即由单个芯片完成整个系统的主要逻辑功能；其次，它是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件在系统可编程的功能。
3.SOPC和ARM、DSP各有什么特点？ARM处理器是目前应用较广的典型32位RISC处理器，和另外两种处理器相比，其特点在于集成功能模块多、在系统中的控制能力强，产品线丰富、开发工具成熟。
DSP处理器转为数字信号处理而设计，在芯片的硬件设计中已经加入了对数字信号常用算法的支持和优化，相对ARM处理器，其控制功能较差。
《基于SOPC的目标跟踪系统设计》篇一一、引言随着科技的进步和计算机视觉技术的不断发展，目标跟踪系统在各个领域中的应用日益广泛，包括安防监控、自动驾驶、人机交互等。
而SOPC（System on a Programmable Chip，可编程芯片上的系统）技术以其高度的集成性、灵活性和可定制性，为目标跟踪系统的设计提供了新的可能。
本文将探讨基于SOPC的目标跟踪系统设计，分析其设计原理、方法及实现过程。
二、SOPC技术在目标跟踪系统中的应用SOPC技术是一种集成了处理器、存储器、外设及可编程逻辑的单芯片系统。
在目标跟踪系统中，SOPC技术可以提供强大的计算能力和灵活的硬件配置，以满足复杂的目标跟踪算法对计算资源和硬件接口的需求。
通过将目标跟踪算法与SOPC技术相结合，可以实现高效、实时的目标跟踪。
三、目标跟踪系统设计原理目标跟踪系统的设计主要包括硬件设计和软件设计两部分。
硬件设计主要涉及SOPC芯片的选型、电路设计、接口设计等；软件设计则包括目标跟踪算法的设计与实现、操作系统及驱动程序的开发等。
在硬件设计方面，需要根据目标跟踪系统的需求，选择合适的SOPC芯片，并设计相应的电路和接口，以保证系统的稳定性和可靠性。
在软件设计方面，需要针对目标跟踪算法进行优化和实现，以满足实时性的要求。
同时，还需要开发操作系统及驱动程序，以实现软硬件之间的良好交互。
四、目标跟踪系统设计方法基于SOPC的目标跟踪系统设计方法主要包括以下几个步骤：1. 需求分析：明确目标跟踪系统的应用场景、性能指标和功能需求。
2. 硬件选型与设计：根据需求选择合适的SOPC芯片，并设计相应的电路和接口。
3. 软件设计与实现：针对目标跟踪算法进行优化和实现，开发操作系统及驱动程序。
4. 系统集成与测试：将硬件和软件进行集成，进行系统测试和性能评估。
5. 优化与调试：根据测试结果进行优化和调试，提高系统的性能和稳定性。
五、实现过程及关键技术在实现基于SOPC的目标跟踪系统的过程中，需要掌握以下关键技术：1. SOPC芯片的选型与配置：根据系统需求选择合适的SOPC 芯片，并配置相应的硬件资源。

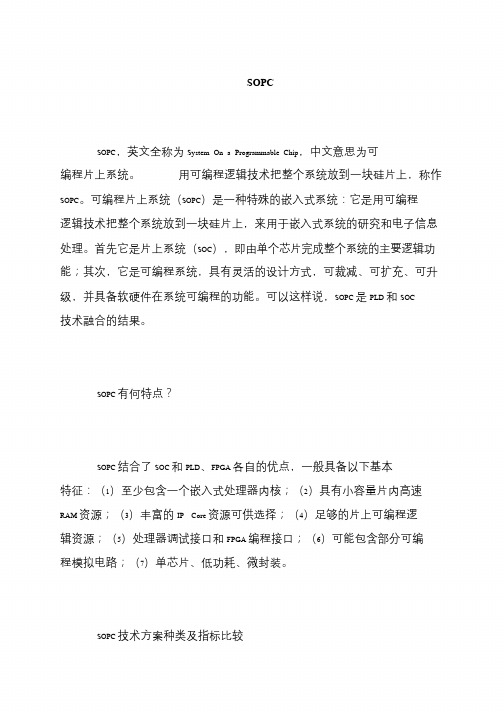

SOPC
SOPC，英文全称为System On a Programmable Chip，中文意思为可编程片上系统。
用可编程逻辑技术把整个系统放到一块硅片上，称作SOPC。
可编程片上系统（SOPC）是一种特殊的嵌入式系统：它是用可编程
逻辑技术把整个系统放到一块硅片上，来用于嵌入式系统的研究和电子信息
处理。
首先它是片上系统（SOC），即由单个芯片完成整个系统的主要逻辑功能；其次，它是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升
级，并具备软硬件在系统可编程的功能。
可以这样说，SOPC 是PLD 和SOC
技术融合的结果。
SOPC 有何特点？
SOPC 结合了SOC 和PLD、FPGA 各自的优点，一般具备以下基本
特征：（1）至少包含一个嵌入式处理器内核；（2）具有小容量片内高速
RAM 资源；（3）丰富的IP Core 资源可供选择；（4）足够的片上可编程逻
辑资源；（5）处理器调试接口和FPGA 编程接口；（6）可能包含部分可编
程模拟电路；（7）单芯片、低功耗、微封装。
SOPC 技术方案种类及指标比较。
简述sopc开发常用工具及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!SOPC（System-on-a-Programmable-Chip）开发是一种基于可编程逻辑器件（PLD）的系统级设计方法。
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：sopc的技术方案# SOPC的技术方案## 1. 简介系统级片上系统（System-on-a-Chip, SOC）是将多个不同类型的硬件功能集成在一个芯片上的技术。
可编程逻辑器件（Programmable Logic Device, PLD）也得以发展，最终演变为可编程系统单片（System-on-Programmable Chip, SOPC）。
SOPC是一种集成了处理器核、外设和可编程逻辑资源的芯片。
本文将介绍SOPC的技术方案，包括其核心概念、设计流程和应用领域。
## 2. 核心概念### 2.1 可编程逻辑资源SOPC的核心是可编程逻辑资源，通常是通过可编程逻辑器件（如FPGA）实现的，用于实现不同的硬件功能。
可编程逻辑资源包括逻辑门、寄存器、复杂的算术逻辑单元（Complex Arithmetic Logic Unit, ALU）等，可以通过编程方式重新配置其功能和连接关系。
### 2.2 处理器核SOPC通常包含一个或多个处理器核，用于执行软件程序。
处理器核能够与可编程逻辑资源进行通信，并与外围设备进行交互。
处理器核有不同的架构和性能，常见的例子包括ARM Cortex-M系列和Intel x86系列。
### 2.3 外围设备外围设备包括各种接口和控制器，用于与外部设备进行数据交换。
常见的外围设备有串行接口（UART）、并行接口、时钟管理模块、存储器控制器等。
## 3. 设计流程SOPC的设计流程包括以下几个关键步骤：1. **需求分析**：确定所需的功能和性能指标，包括处理器核选择、外设选择和可编程逻辑资源容量等。
2. **系统设计**：根据需求分析结果，进行系统框架设计和模块划分。
3. **硬件设计**：根据系统设计，实现硬件模块的详细设计，包括处理器核、外设和可编程逻辑资源的配置和连接。
实验七SOPC 基础实验SOPC即System-On-a-Programmable-Chip（可编程片上系统），本章通过一系列的实验，使学习者对SOPC的应用有较为深刻的认识，并对FPGA的仿真与设计环境有深入的了解，为进一步的工作奠定基础。
7.1 SOPC概述SOPC是PLD和ASIC技术融合的结果，它是一种特殊的嵌入式系统。
首先它是片上系统（SOC），即由单个芯片完成整个系统的主要逻辑功能；其次，它是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件在系统可编程的功能。
由于FPGA无论在逻辑门密度还是在运行频率等诸多方面都取得了长足进步，基于FPGA的嵌入式系统成为SOPC的热点。
目前已经可以把处理器软核、ASIC硬核、数字信号处理器件以及网络控制等各种数字逻辑控制器以IP核的形式集成到FPGA芯片里，构成嵌入式系统。
7.2 基本硬件设计实验嵌入式开发环境EDK是用于设计嵌入式处理系统的集成软件，是利用嵌入式PowerPC™硬处理器核和/或Xilinx MicroBlaze™软处理器核进行Xilinx平台FPGA设计时所需的全部技术文档和IP。
EDK包括硬件部分和软件部分：1. 硬件部分：Xilinx Platform Studio (XPS)XPS是设计嵌入式处理器系统硬件部分的开发环境和用户图形界面。
可使用底层系统生成器BSB（Base System Builder ）创建XPS工程，BSB能够快速和有效地创建工程设计。
Xilinx推荐使用BSB向导来创建任何新的嵌入式设计工程，BSB能够满足你所有设计的需要，并且可以帮助你节省很多时间。
使用BSB创建XPS的过程如下：创建顶层工程文件(*.xmp File)选择板型选择和配置处理器选择和配置多重I/O口添加内部的外围设备设置软件观看系统摘要页2. 软件部分：Software Development Kit (SDK)SDK是综合的开发环境，是对XPS的补充，可用C/C++进行嵌入式软件应用的编写和验证。
一．关于SOPC1）SOPC英文全名为：System-On-a-Programmable-Chip,即可编程片上系统。
SOPC 用可编程逻辑技术把整个系统放到一块硅片上，来用于嵌入式系统研究和电子信息处理。
SOPC是一种特殊的嵌入式系统,它是片上系统（System-On-a -Chip,SOC），即由单个芯片完成整个系统的主要逻辑功能但它不是简单的SOC,它也是可编程系统，具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件在系统可编程的功能。
SOPC设计包括以32位NIOSII软核处理器为核心的嵌入式系统的硬件配置、硬件设计、硬件仿真、软件设计以及软件调试等。
SOPC系统设计的基本软件工具有：1）QuartusII:用于完成NIOSII系统的综合、硬件优化、适配、编程下载以及硬件系统调试等；2）SOPC Builder:Altera NiosII嵌入式处理器开发软件包，用于实现NiosII 系统的配置、生成,内嵌于QuartusII软件中；3）ModelSim: 用于对SOPC生成的NiosII系统的HDL描述进行系统的功能仿真；4）NiosII IDE:用于进行软件的开发、调试，以及向目标开发板进行Flash下载；二．关于NIOSII处理器NIOSII 是一个可配置的软核处理器。
“可配置”的意思是设计者可以根据性能和成本的要求来增加或删减处理器的功能。
ALTERA公司并不销售NIOSII处理器芯片，而是销售空的FPGA，并提供NIOSII 系统相应的IP核来组成NIOSII系统，然后将这个系统下载到FPGA中实现。
1）关于AVALONAvalon总线是SOPC硬件系统的重要组成部分，Avalon总线规范是为了开发SOPC 环境下外设而设计的。
图1-1 一个SOPC的示例二． SOPC简单实例：软核控制LCD液晶字母显示器1．系统构成规划1）系统功能：在character LCD上显示”Hello LCD from NiosII!”2）本系统中需要的外围器件：（1）L CD：输出显示（2）S RAM存储器:程序运行时将其导入SRAM3）SOPC中建立系统需要添加的模块包括：（1）N ios II 32bit CPU（2）L CD display（3）外部RAM总线（4）外部RAM接口（5）J TAG UART Interface（6）定时器2．硬件系统的建立1）首先打开Quartus II 建立工程文件：将工程文件命名为hello_lcd,顶层文件与工程文件同名。
SOPC方案引言：在当今数字技术高速发展的时代，各类电子设备的设计与开发成为了不可或缺的一环。
嵌入式系统的设计需求越来越复杂，为了满足这一需求，诞生了SOPC（System on a Programmable Chip）方案。
本文将详细介绍SOPC方案的定义、优势以及应用领域，以便更好地理解和应用该方案。
定义：SOPC是一种将系统级硬件和软件集成在一个可编程芯片上的设计方案。
通过SOPC方案，用户可以根据自己的需求灵活设计硬件系统，并利用编程方式控制系统的功能和性能。
SOPC方案的核心是可编程逻辑器件，如FPGA（Field Programmable Gate Array）。
优势：1. 灵活性：SOPC方案采用可编程芯片，使得系统硬件可以根据需求进行灵活定制。
不同于传统固定功能的硬件电路，SOPC方案可以根据用户的具体需求进行设计和修改，提供更加灵活的解决方案。
2. 可重构性：利用SOPC方案，用户可以通过重新配置硬件逻辑通过编程方式快速修改和调整系统功能。
这种可重配置性使得系统在设计阶段和实际应用中具备更强的适应性和可扩展性。
3. 性能优化：通过SOPC方案，用户可以根据应用的需求和资源限制精确控制系统的功能和性能。
此外，由于硬件和软件的紧密结合，SOPC方案有助于提高系统的运行效率和优化功耗。
4. 开发效率：SOPC方案通过软件和硬件的集成，简化了系统设计的流程。
借助现成的IP核（Intellectual Property Core）和开发工具，开发人员可以快速搭建嵌入式系统，并且可以使用高级编程语言进行开发。
应用领域：1. 通信领域：SOPC方案在通信设备的设计中得到了广泛应用。
通过SOPC方案，通信设备可以适应不同的接口、协议和传输速率，并且可以进行灵活的调试和维护。
2. 工业自动化：SOPC方案可以用于工业自动化控制系统的设计与开发。
通过SOPC方案，工控系统可以根据具体要求进行硬件逻辑的编程，实现自动化控制和数据采集等功能。
∙SoPC即片上可编程系统(SoPC-System on a Programmable Chip)，是一种灵活、高效的SoC解决方案。
它将处理器、存储器、I/O口、LVDS等系统需要的作用模块集成到一个PLD器件上，构成一个可编程的片上系统。
它是PLD和SOC技术融合的结果。
目录
∙构成sopc的三种方案
∙sopc三种方案的比较
∙sopc的特点
∙sopc的开发流程
∙sopc的解决方案
构成sopc的三种方案
∙ 1 基于FPGA嵌入IP硬核的SOPC系统：
该方案是指在FPGA中预先植入处理器.最常用的是含有ARM32位知识产权处理器核的器件。
为了到达通用性,必须为常规的嵌入式处理器集成诸多通用和专用的接口,但增加了成本和功耗.如果将ARM或其它处理器核以硬核方式植入FPGA中,利用FPGA中的可编程逻辑资源,按照系统作用需求来添加接口作用模块,既能实现目标系统作用,又能降低系统的成本和功耗. 这样就能使得FPGA灵活的硬件设计和处理器的强大软件作用有机地结合在一起,高效地实现SOPC系统。
IP硬核直接植入FPGA存在以下不足: IP硬核多来自第三方公司,FPGA厂商无法控制费用,从而导致FPGA器件价格相对偏高. IP硬核预先植入,使用者无法根据实际需要改变处理器结构.更不能嵌入硬件加速模块(DSP). 无法根据实际设计需要在同一FPGA中集成多个处理器. 无法根据实际设计需要裁减处理器硬件资源以降低FPGA成本. 只能在特定的FPGA中使用硬核嵌入式处理器
2 基于FPGA嵌入IP软核的SOPC系统：
IP软核处理器能有效克服上述不足: 目前最有代表性的软核处理器分别是Altera公司的Nios II核,以及Xilinx公司的MicroBlaze核.特别是Nios II核,能很好的解决上述五方面的问题. Altera的Nios II核是用户可随意配置核构建的32位嵌入式处理器IP核,采用Avalon总线结构通信接口;包含由FS2开发的基于JTAG的片内设备内核. 在费用方面,由于Nios II是由Alter公司直接提供而非第三方厂商产品,故用户通常无需支付知识产权费用,Nios II的使用费用仅仅是其瞻仰的FPGA逻辑资源的费用
3 基于HardCopy技术的SOPC系统：
HardCopy就是利用原有的FPGA开发工具, 将成功实现于FPGA器件上的SOPC系统通过特定的技术直接向ASIC转化,从而克服传统ASIC设计中普遍存在的问题. ASIC (SOC)开发中难于克服的问题包括:开发周期长,产品上市慢,一次性成功率低,有最少投片量要求,设计软件工具繁多且昂贵, 开发流程复杂等.
利用HardCopy技术设计ASIC,开发软件费用少,SOC级规模的设计周期不超过20周,转化的ASIC和用户设计习惯的掩模层只有两层,且一次性投片的成功率近乎100%,即所谓的FPGA 向ASIC的无缝转化用ASIC实现后的系统性能将必原来在HardCopy FPGA上验证的模型提高近50%,而功耗则降低40%.
HardCopy技术是一种全新的SOC级ASIC设计解决方案,即将专用的硅片设计和F PGA至HardCopy自动迁移过程结合在一起的技术,首先利用Quartus II将系统模型成功实现于HardCopy FPGA上,然后帮助设计者把可编程解决方案无缝地迁移到低成本的ASIC上.这样, HardCopy器件就把大容量FPGA的灵活性和ASIC 的市场优势结合起来,实现对于有较大批量要求并对成本敏感的电子产品上,从而避开了直接设计ASIC的困难.
sopc三种方案的比较
∙
sopc的特点
∙SOPC结合了SOC和PLD、FPGA各自的优点，一般具备以下基本特征：至少包含一个嵌入式处理器内核；
具有小容量片内高速RAM资源；
丰富的IP Core资源可供选择；
足够的片上可编程逻辑资源；
处理器调试接口和FPGA编程接口；
可能包含部分可编程模拟电路；
单芯片、低功耗、微封装。
sopc的开发流程
∙SOPC的开发流程通常包括2个方面:基于Quartus II,SOPC Builder的硬件设计,基于NiosII IDE的软件设计.对于比较简单的NiosII系统,一个人便可执行所有设计.
对于比较复杂的系统,硬件和软件设计可以分开进行. SOPC的开发过程中要使用到Quar tus II,SOPC Builder以及Nios II IDE
SOPC Builder: 它是Nios II软核处理器的开它是Nios II软核处理器的开发包,用于实现Nios II系统配置,生成以及和Nios II系统相关的监控和软件调试平台的生成;
Nios IDE: 用于完成基于Nios II系统的软件开发和调试, 并可借助其自带的Flash 并可借助其自带的Flash 编程器完成对Flash以及EPCS的编程操作.
QuartusII: 用于完成Nios II系统的分析综合,硬件优化,适配,配置文件编程下载以及硬件系统测试等;
硬件开发
用SOPC Builder 软件从NiosII 处理器内核和NiosII 开发套件提供的外设列表中选取合适的CPU , 存储器以及各外围器件,并定制和配置它们的作用;
分配外设地址及中断号; 设定复位地址; 最后生成系统. 用户也可以添加用户自身定制指令逻辑到NiosII 内核以加速CPU性能; 添加用户自己设计的IP模块. 硬件开发使用Q uartus II和SOPC Builder GUI 处理器库选择并配置外设.
sopc的解决方案
∙近年来PLD 器件密度的提高，芯片规模的扩大和性能的提升为SoPC 提供了物质基础。
下面以Altera 公司的SoPC 解决方案为例，介绍一下SoPC 技术的应用。
Al tera 公司起初是生产可编程逻辑器件及其开发工具，并拥有一些IP 核的公司。
随着技术的发展，尤其是通信技术的发展，对带宽和速度的要求越来越高，Altera 率先推出自己的SoPC 解决方案，将处理器、存储器、I/O 口、LVDS、CDR 等系统设计需要的东西集成到一个PLD 器件上，构建成一个可编程的片上系统。
1．Nios 软核在2000 年，Altera 发布了Nios 处理器，推出了一个基于APEX 系列FPGA的嵌入式处理器解决方案，这是Altera Excalibur 嵌入处理器计划中的第一个产品，它将可编程逻辑器件和处理器的能力结合到了一起，成为业界第一款为可编程逻辑优化的可配置处理器。
这种Nios 处理器是1 种参数化的软核，设计人员可以通过编写一些新的HDL 模块或改写已有HDL 模块中的参数来对软核进行优化，及增加外围电路的作用。
使用Nios 软核的SoPC 解决方案具有如下特点：
(1) 可配置为32 位或16 位的CPU，使设计人员能够在速度和占用资源上做出最优选择。
(2) 带有大量的外设和接口库，如UART、时钟、DMA、SDRAM、并行I/O 等。
这些特性使得SoC 的设计变得简单化，提高了设计可靠性，降低了设计成本。
Nios 软核主要面向对速度的要求不高的低端应用，因为Nios 软核只占用芯片内部很少的一部分逻辑单元，所以成本较低。
同ASIC 相比较，如果将处理器放到ASIC 中，不但需要付给处理器厂商专利费，而且ASIC 的投资大，风险也大。
Nios 则没有这个问题，由于它是可配置的，所以还可以应用于Altera公司其他的FPGA 芯片上，如Stratix、APEX II 等。
值得一提的是Stratix
系列带有DSP 作用块，将Nios 核嵌入其中，可以提供比一般的DSP 更高的性能，加上本身具有的可编程作用，它将提供更高性能的DSP 应用。
2．ARM922T 硬核在速度要求较高的高端应用，如通信领域，软核的处理速度不够，Altera就推出了基于ARM 硬核的SoPC 解决方案。
例如，Excalibur EPXA1 中就使用了嵌入的ARM922T 硬核做为处理器，它具有如下特点：
(1) 芯片内嵌入了200MHz (210MIPS)的ARM922T RISC(精简指令集计算机) C PU，并带有容量各为8K 字节的指令和数据缓冲区。
(2) 芯片内包含存储器管理单元(MMU)，可以给RTOS (实时操作系统)提供多线程的支持。
(3) 片上集成了存储器和多种外部设备接口，包括：SRAM/DPRAM、UART、32 位时钟、存储器控制器等。
Excalibur 系列将ARM 处理器的高速计算能力和可编程作用结合到一起，使设计人员从繁重的处理器设计工作中解脱出来，从而将大部分精力用在系统作用的实现上。
当应用要求更高的性能时，Altera 还推出了更高速的硬核和更先进的PLD结构，提供给客户一个更快速的解决方案。
3．EDA 开发工具为了支持SoPC 的开发，Altera 公司还推出了一系列EDA 设计工具，如Quartus II，以及SoPC Builder。
Quartus II 是一个集成开发环境，设计人员可在里面完成SoPC 的全部设计，包括系统的生成、编译、仿真，并可以下载到开发器件中，进行实时评估和验证。
尤其，该软件还可以集成SoPC Builder 开发工具，令SoPC 的开发更为便捷。
SoPC Builder 是一个自动化的系统开发工具，可以简化SoPC 的设计工作。
它提供了一个强大的设计平台以搭建基于总线的系统，其内部包含了一系列的模块，如处理器、存储器、总线、DSP 等IP 核。
使用SoPC Buider，设计人员能够快速地调用和集成内建的IP 核库，定义一个从硬件到软件的完整系统。
