. 结构施工图及平法钢筋图识读结构施工图主要由结构平面图、结构剖面图组成，简称结施。
结构施工图包括基础(含桩基础）施工图，梁、板、柱、框架施工图，楼梯结构施工图等内容.一、基础施工图包括基础平面图和基础剖面图。
(一)条形砖基础平面图基础平面图要画出底层墙身剖面线、基础底边轮廓线、轴线尺寸、墙身厚度、基底宽度.另外，还要标注基础剖切线及编号。

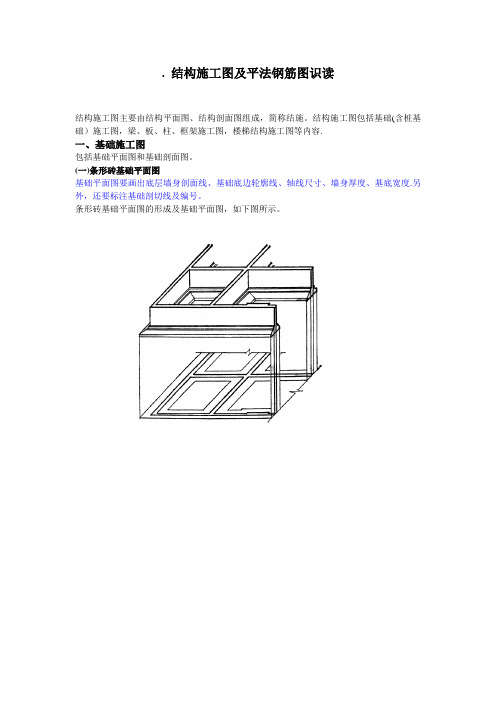

条形砖基础平面图的形成及基础平面图，如下图所示。
（二)基础剖面图基础剖面图也叫基础详图。
基础剖面图应标注轴线编号，宽度、高度方向尺寸,室内外地面及基础垫层底面标高和材料强度等级。
二、钢筋砼结构施工图钢筋砼结构图包括模板图和配筋图.⑴模板图：表达砼结构的外形尺寸，是施工支模板的依据.⑵配筋图：表达砼结构内部钢筋的种类、数量、位置，供钢筋的制作和配置使用.构件配筋传统表示法――剖面详图法:沿构件受力筋方向和垂直受力筋方向分别进行剖切所绘制的剖面详图，且绘出钢筋从构件体内分离出的钢筋样式图。
在结构平面布置图中只能表达构件的平面位置和代号,不能表达内部配筋的情况。
【2007试题】施工图按作用划分为［]。
A、平面图B、立面图C、建筑施工图D、结构施工图E、详图三、平法施工图（一）平法建筑结构施工图平面整体设计方法,简称平法.就是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则,整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图相配合，以简化设计。
（二）柱平法施工图在柱的结构平面布置图上，采用列表注写方式或截面注写方式.⒈截面注写方式:①在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图②注写柱编号、截面尺寸b×h③角筋或全部纵筋④箍筋的级别、直径及加密区与非加密区的间距⑤标注柱截面与轴线关系。
⒉列表注写方式：①分别在同一编号的柱中选择一个截面标注几何参数代号②绘制箍筋类型图③在列表中注写柱号、柱段起止标高、几何尺寸b×h或直径D④在列表中注写柱的轴线定位尺寸b1、b2、h1、h2⑤当柱纵筋直径和各边根数相同时注写全部纵筋；否则注写角筋、b边和h边一侧的中部筋⑥注写箍筋类型号及肢数(m×n）、箍筋直径、间距；当为螺旋箍时前面加L底层柱下端加密区≥柱净高／3,二层及以上柱的上下端加密区≥柱长边尺寸≥柱净高／6≥500(四）梁平法施工图即在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值.1）钢筋的平法构造1、梁内纵筋伸入支座的锚固当hc－30≥LaE时：可采用直锚方式,且直锚长度应≥0。
施工图纸识图
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、记好看图口诀
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。
三、复杂的线条、图例符号
1、复杂的符号含义
2、尺寸与标高
建筑标高=结构标高+装饰层厚度
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局，建筑外形，内部布置以及细部构造，内外装修，施工要求等内容的图样。
1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图。
