20182019学年粤教版高中物理选修32 第三章 传感器 单元测试-精选教学文档

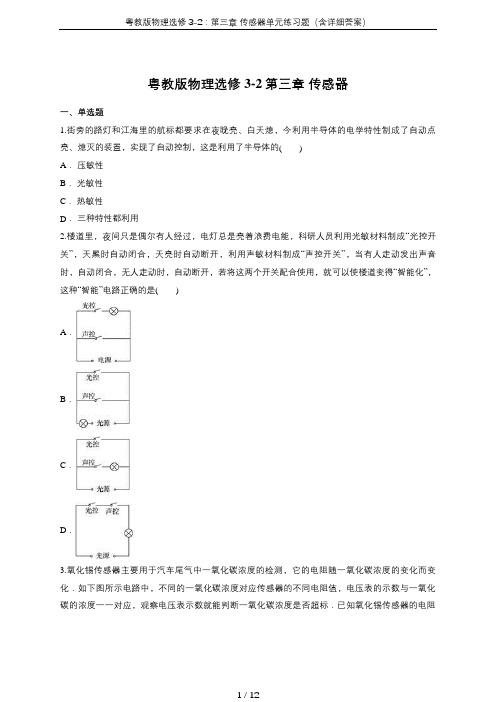

粤教版物理选修3-2第三章传感器一、单选题1.街旁的路灯和江海里的航标都要求在夜晚亮、白天熄，今利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用了半导体的()A．压敏性B．光敏性C．热敏性D．三种特性都利用2.楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电能，科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开，利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时，自动断开，若将这两个开关配合使用，就可以使楼道变得“智能化”，这种“智能”电路正确的是()A．B．C．D．3.氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．如下图所示电路中，不同的一氧化碳浓度对应传感器的不同电阻值，电压表的示数与一氧化碳的浓度一一对应，观察电压表示数就能判断一氧化碳浓度是否超标．已知氧化锡传感器的电阻的倒数与一氧化碳浓度成正比，那么，电压表示数U与一氧化碳浓度ρ之间的对应关系正确的是()A．U越大，表示ρ越大，ρ与U成正比B．U越大，表示ρ越小，ρ与U成反比C．U越大，表示ρ越大，但ρ与U无关D．U越大，表示ρ越小，但ρ与U无关4.传感器是一种采集信息的重要器件．如图所示是一种测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器与零刻线在中央的灵敏电流表和电源串联，组成闭合电路，已知电流从电流表正接线柱流入时指针向右偏转．当待测压力增大时()A．电容器的电容将减小B．灵敏电流表指针在正中央零刻线处C．灵敏电流表指针向左偏转D．灵敏电流表指针向右偏转5.某学习小组的同学在用多用电表研究热敏特性实验中，安装好如图所示的装置．向杯内加入冷水，温度计的示数为20 ℃，多用电表选择适当的倍率，读出热敏电阻的阻值为R1.然后向杯内加入热水，温度计的示数为60 ℃，发现多用电表的指针偏转角度较大，则下列说法正确的是()A．多用电表应选用电流挡，温度升高换用大量程测量B．多用电表应选用电流挡，温度升高换用小量程测量C．多用电表应选用欧姆挡，温度升高时换用倍率大的挡D．多用电表应选用欧姆挡，温度升高时换用倍率小的挡6.有些洗衣机设有多段式水位自动感应装置，该装置采用的传感器是()A．温度传感器B．压力传感器C．生物传感器D．红外线传感器二、多选题7.(多选)在温控电路中，通过热敏电阻的阻值随温度的变化可实现对电路相关物理量的控制．如图所示的电路，R1为定值电阻，R2为半导体热敏电阻(温度越高电阻越小)，C为电容器．当环境温度降低时()A．电容器C的带电荷量增大B．电压表的读数增大C．电容器C两极板间的电场强度减小D．R1消耗的功率增大8.(多选)某同学在实验室里熟悉各种仪器的使用，他将一条形磁铁放在水平转盘上，如图甲所示，磁铁可随转盘转动，另将一磁感应强度传感器固定在转盘旁边，当转盘(及磁铁)转动时，引起磁感应强度测量值周期性地变化，该变化的周期与转盘转动周期一致，经过操作，该同学在计算机上得到如图乙所示的图象．该同学猜测磁感应强度传感器内有一线圈，当测得磁感应强度最大时就是穿过线圈的磁通量最大时，按照这种猜测，下列说法中正确的是()A．在t＝0.1 s时刻，线圈内产生的感应电流的方向发生了变化B．在t＝0.15 s时刻，线圈内产生的感应电流的方向发生了变化C．在t＝0.1 s时刻，线圈内产生的感应电流的大小达到了最大值D．在t＝0.15 s时刻，线圈内产生的感应电流的大小达到了最大值9.(多选)某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成．当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L1在铁芯中产生的磁场，下列说法正确的有()A．家庭电路正常工作时，L2中的磁通量为零B．家庭电路中使用的电器增多时，L2中的磁通量不变C．家庭电路发生短路时，开关K将被电磁铁吸起D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起10.(多选)如图所示，用电流传感器研究自感现象．电源内阻不可忽略，线圈的自感系数较大，其直流电阻小于电阻R的阻值．t＝0时刻闭合开关S，电路稳定后，t1时刻断开S，电流传感器连接计算机分别描绘了整个过程线圈中的电流IL和电阻中的电流IR随时间t变化的图象．下列图象中可能正确的是()A．B．C．D．三、实验题11.根据图中所提供的器材，请正确将ABCD四个接线柱的接线接好，使其成为一个以热敏电阻为传感器的简易报警器(当温度过高时，电铃会响铃报警)。

模块综合检测(二)(时间：90分钟 分值：100分)一、单项选择题(本大题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得3分，选错或不答的得0分) 1．如图所示，该图是一正弦式交流电的电压随时间变化的图象，下列说法中不正确的是( )A ．它的频率是50 HzB ．电压的有效值为311 VC ．电压的周期是0.02 sD ．电压的瞬时表达式是u ＝311sin 314t (V)解析：从图象中可以知道电压最大值为311 V ，周期是0.02 s ，所以有效值为220 V ，频率为50 Hz ，所以A 、C 、D 对，答案为B. 答案：B2．一个电动机上标“220 V，1.5 kW ”，它正常工作时，使用的正弦交流电应是( ) A ．电压最大值为220 V ，电流最大值约为9.6 A B ．电压最大值为311 V ，电流最大值约为6.8 A C ．电压有效值为220 V ，电流有效值约为6.8 A D ．电压有效值为311 V ，电流有效值约为9.6 A解析：电动机上的标称值均为有效值，所以电压的最大值为2×220 V ＝311 V ，由P ＝UI 可知电流有效值约为6.8 A ，故选C. 答案：C3．穿过一个单匝数线圈的磁通量，始终为每秒钟均匀地增加2 Wb ，则( ) A ．线圈中的感应电动势每秒钟增大2 V B ．线圈中的感应电动势每秒钟减小2 V C ．线圈中的感应电动势始终为2 V D ．线圈中不产生感应电动势解析：根据法拉第电磁感应定律，有E ＝ΔΦΔt＝2 V ，选项C 正确．答案：C4.如图所示，匀强磁场垂直于圆形线圈指向纸里，a 、b 、c 、d 为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形．设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中( )A ．线圈中将产生abcd 方向的感应电流B ．线圈中将产生adcb 方向的感应电流C ．线圈中产生感应电流的方向先是abcd ，后是adcbD．线圈中无感应电流产生解析：四段弧长分别向外做切割磁感线运动，故根据右手定则可得：产生的感应电流为abcda，故选A.答案：A5．如图是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊工件就焊接在一起．我国生产的自行车轮圈就是用这种办法焊接的．下列说法中正确的是( )A．线圈中的电流是很强的恒定电流B．线圈中的电流是交变电流，且频率很高C．待焊工件焊缝处的接触电阻比非焊接部分电阻小D．焊接工件中的感应电流方向与线圈中的电流方向总是相反解析：恒定电流不能在工件中产生感应电流，A错误；线圈中的电流是交变电流，且频率很高，磁通量变化快，产生的感应电动势较大，B正确；待焊工件焊缝处的接触电阻比非焊接部分电阻大，产生的热量多，C错误；若磁通量减少时，焊接工件中的感应电流方向与线圈中的电流方向相同，D错误．答案：B6．在磁感应强度为B、方向如图所示的匀强磁场中，金属杆PQ在宽为L的平行金属导轨上以速度v向右匀速滑动，PQ中产生的感应电动势为E1；若磁感应强度增为3B，其他条件不变，所产生的感应电动势大小变为E2，则E1与E2之比及通过电阻R的感应电流方向为( )A．1∶3，a→b B．3∶1，b→aC．3∶1，a→b D．1∶3，b→a解析：PQ中产生的感应电动势为E＝BLv，若磁感应强度增为2B，其他条件不变时，E与B成正比，则有E1∶E2＝1∶3；由右手定则知通过电阻R的感应电流方向为a→b.答案：A7.电阻R、电容器C与一个线圈连成闭合回路，条形磁铁静止在线圈的正上方，N极朝下，如图所示．现使磁铁开始自由下落，在N极接近线圈上端过程中，流过R的电流方向和电容器极板的带电情况是( )A ．从a 到b ，上极板带正电B ．从a 到b ，下极板带正电C ．从b 到a ，上极板带正电D ．从b 到a ，下极板带正电解析：当磁铁下落时，穿过线圈的磁通量向下增加，在线圈中产生的感应电流的磁场阻碍其增加，则方向向上，由右手定则可知产生的感应电流为从b 到a ；电容器下极板电势高，故带正电，选项D 正确． 答案：D8．如图所示，理想变压器的原线圈接入u ＝11 0002sin 100πt (V)的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V，880 W ”的电器R L 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50∶1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W解析：由P ＝UI 可得I ＝P L U L＝4 A ，选项C 正确；根据Ir ＝24 V 得副线圈电压U 2＝U L ＋U r ＝244 V ，再由n 1n 2＝U 1U 2可得n 1∶n 2＝2 750∶61≈45∶1，选项A 错误；由u ＝11 0002sin 100 πt (V)及f ＝ω2π可得f ＝50 Hz ，选项B 错误；因导线电阻消耗电能，故变压器输入功率为P ＝P L ＋I 2r ＝976 W ，选项D 错误．答案：C9．如图所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度v 匀速穿过宽均为a 的两个匀强磁场区．这两个磁场的磁感应强度大小相等，方向相反．线框的运动方向与底边平行且与磁场边缘垂直，取逆时针方向的电流为正．若从图示位置开始计时，关于线框中产生的感应电流i 与运动时间t 之间的函数图象，正确的是( )解析：线框向前移动a2的过程中，由法拉第电磁感应定律有：E ＝Blv ，而l ＝vt tan 60°＝3vt ，可得E ＝3Bv 2t ，可见E ∝t ，i ＝ER，由楞次定律可得电流为逆时针方向，即感应电流正向增大，当向右移动到a2处时最大，后l 减小，E 减小，i 减小，当向右移动到a 处时最小，方向不变，即感应电流先正向增大，后正向减小；向右移动距离由a 到2a 的过程中电流仍是先增大后减小，因两区域磁场方向相反，磁通量的变化率是前一过程的2倍，则最大值是前一过程的2倍，由楞次定律可得电流为顺时针方向，即感应电流先反向增大，后反向减小；向右移动距离由2a 到3a 的过程中电流变化与方向与第一阶段相同，即感应电流先正向增大，后正向减小．故选A. 答案：A10．如图所示，相距为d 的两条水平虚线之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd 边长为L (L <d )，质量为m 、电阻为R ，将线圈在磁场上方h 高处由静止释放，cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v 0，则线圈穿过磁场的过程中(从cd 边刚进入磁场起一直到ab 边离开磁场为止)( )A ．感应电流所做的功为mgdB ．感应电流所做的功为mg (d －L )C ．线圈的最小速度一定是22g （h ＋L －d ）D ．线圈的最小速度可能为v ＝mgR B 2L 2解析：从cd 边刚进入磁场到cd 边刚穿出磁场的过程中速度均为v 0，则动能变化量为0，重力势能转化为线框进入磁场的过程中产生的热量Q ＝mgd .而从cd 边刚穿出磁场到ab 边离开磁场的过程，线框产生的热量与从cd 边刚进入磁场到ab 边刚进入磁场的过程产生的热量相等，所以线圈从cd 边进入磁场到ab 边离开磁场的过程，产生的热量Q ′＝2mgd ，感应电流做的功为2mgd ，故A 、B 错误；因为进磁场时要减速，线圈全部进入磁场后做匀加速运动，则知线圈刚全部进入磁场的瞬间速度最小．设线圈的最小速度为v min .线圈从开始下落到线圈刚完全进入磁场的过程，根据能量守恒定律得：mg (h ＋L )＝Q ＋12mv 2min .由上可知，Q ＝mgd ，则解得线圈的最小速度为：v min ＝2g （h ＋L －d ），故C 错误；线框可能先做减速运动，在完全进入磁场前已做匀速运动，刚完全进入磁场时的速度最小，此时满足mg ＝BIL ，即mg ＝B 2L 2vR，则最小速度v ＝mgRB 2L 2，故D 正确． 答案：D二、多项选择题(本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，有多个选项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分) 11．一矩形线圈在匀强磁场中转动，产生交变电流的电动势为e ＝2202sin 100πt (V)，对于这个交变电流的说法正确的是( )A ．此交变电流的频率为100 Hz ，周期为0.01 sB ．此交变电流电动势的有效值为220 VC ．耐压为220 V 的电容器能够在该交变电路中使用D ．t ＝0时，线圈平面与中性面垂直，此时磁通量最大解析：由交变电流的瞬时值的表达式知e ＝E m sin ωt (V)，故频率f ＝ω2π Hz ，周期T ＝0.02s ，A 选项错误；交变电流电动势的有效值E ＝E m2＝220 V ，B 选项正确；电容器的耐压值为交变电流的最大值，即220 2 V ，故C 选项错误；t ＝0时，感应电动势的瞬时值e ＝0，磁通量的变化率为零，此时磁通量为最大，D 选项正确． 答案：BD12．某发电站用11 kV 交变电压输电，输送功率一定，输电线的电阻为R .现若用变压器将电压升高到220 kV 送电，下列选项正确的是( ) A ．因I ＝U R，所以输电线上的电流增为原来的20倍B ．因I ＝P U ，所以输电线上的电流减为原来的120C ．因P ＝U 2R，所以输电线上损失的功率增为原来的400倍D ．若要使输电线上损失的功率不变，可将输电线的直径减为原来的120倍解析：变压器原副线圈中电功率相同，P ＝UI ，电压升高，电流I ＝P U ＝P 20U 0减小为原来的120，A 选项错误，B 选项正确；电压升高后，电流减小，在输电线上损失的功率不变P ＝I 2R ＝I ′2R ′＝1202I 2R 0输电线电阻增大为原来的400倍，R ＝ρl S ＝ρl πr 2，即直径减为原来的120，D 选项正确． 答案：BD13．如图甲所示为理想调压变压器，原线圈A 、B 端的输入电压如图乙所示，则当此变压器工作时，以下说法正确的是( )图甲图乙A．若滑动触头P处于某一确定位置，当变阻器R的滑动触头下滑时，电流表示数将变大B．若滑动触头P处于某一确定位置，当变阻器R的滑动触头上滑时，电压表示数增大C．若滑动触头P和变阻器R的滑动触头同时上移，则电流表示数一定变大D．若变阻器最大阻值为100 Ω，且变阻器R的滑动触头置于最上端，则在滑动触头P滑动的过程中，电流表的电流变化范围为0～22 A解析：若滑动触头P处于某一确定位置时，变压器的次级电压是一定的，即电压表的读数是一定的，当变阻器R的滑动触头下滑时，R阻值减小，则电流表示数将变大，选项A正确，B 错误；若滑动触头P和变阻器R的滑动触头同时上移，次级电压变大，电阻R阻值也变大，则电流表示数不一定变大，选项C错误；若变阻器R的滑动触头置于最上端时，R＝100 Ω，此时若P在最上端，则此时次级电压有效值U＝U m2＝220 V，电流表的读数最大值：I m＝UR＝220100A＝2.2 A；则在滑动触头P滑动的过程中，电流表的电流变化范围为0～22 A，选项D正确．答案：AD14．如图所示，是某同学站在压力传感器上，做下蹲、起立的动作时记录的压力随时间变化的图线．由图线可知，该同学的体重约为650 N，在2～8 s时间内( )A．该同学做了一次下蹲再起立的动作B．该同学做了两次下蹲再起立的动作C．下蹲过程中人一直处于失重状态D．下蹲过程中人先处于失重状态后处于超重状态解析：当物体对接触面的压力小于物体的真实重力时，物体处于失重状态，此时有向下的加速度；当物体对接触面的压力大于物体的真实重力时，物体处于超重状态，此时有向上的加速度．人下蹲动作分别有失重和超重两个过程，先是加速下降失重，到达一个最大速度后再减速下降超重对应先失重再超重，起立对应先超重再失重，对应图象可知，该同学做了一次下蹲起立的动作，故A正确，B错误；由图可知，下蹲过程既有失重又有超重，且先失重后超重，故C错误，D正确．答案：AD三、非选择题(本题共4小题，共54分．解答题应写出必要的文字说明、方程和重要演算步骤，答案中必须明确写出数值和单位)15．(12分)如图所示，面积为0.2 m2的100匝线圈A处在磁场中，磁场方向垂直于线圈平面，磁感强度随时间变化的规律是B＝(6－0.2t)(T)．已知R1＝4 Ω，R2＝6 Ω，电容C＝30 μF，线圈A的电阻不计．求：(1)闭合S 后，通过R 2的电流强度大小和方向．(2)闭合S 一段时间后再断开S ，S 断开后通过R 2的电荷量是多少？ 解析：(1)由题意B ＝(6－0.2t ) T 得磁感应强度的变化率为： ΔBΔt＝0.2 T/s. 由法拉第电磁感应定律知： A 线圈内产生的感应电动势：E ＝N ΔΦΔt ＝N ΔBS Δt＝100×0.2×0.2 V＝4 V ，S 闭合后，电路中电流由闭合电路欧姆定律I ＝E （R 1＋R 2）＝4（4＋6） A ＝0.4 A ，方向由a →R 2→b .(2)S 闭合后R 2的电压为U 2＝IR 2＝2.4 V ，电容上充电电荷量为Q ＝CU 2＝CIR 2＝7.2×10－5C ，所以断开S 后，电容器开始放电，通过R 2的电荷量Q ＝7.2×10－5C. 答案：(1)0.4 A ，电流方向由a →R 2→b(2)7.2×10－5C16．(12分)交流发电机转子是匝数n ＝100，边长L ＝20 cm 的正方形线圈，置于磁感应强度B ＝1π T 的匀强磁场中，绕着垂直磁场方向的轴以ω＝100π rad/s 的角速度转动．当转到线圈平面与磁场方向垂直时开始计时，已知线圈的电阻r ＝1 Ω，外电路电阻R ＝99 Ω.试求：(1)电动势的最大值E m ； (2)交变电流的有效值I ； (3)外电阻R 上消耗的功率P R . 解析：(1)电动势的最大值：E m ＝nBS ω＝100×1π×0.22×100π V ＝400 V.(2)电动势的有效值：E ＝E m2＝200 2 V ， 根据闭合电路欧姆定律有：I ＝ER ＋r＝2 2 A.(3)外电阻R 上消耗的功率：P R ＝I 2R 解得：P R ＝792 W.答案：(1)E m ＝400 V (2)I ＝2 2 A (3)P R ＝792 W17．(14分)发电机输出功率为100 kW ，输出电压是250 V ，用户需要的电压是220 V ，输电线电阻为10 Ω.若输电线中因发热而损失的功率为输送功率的4%，试求：(1)在输电线路中设置的升、降压变压器的原、副线圈的匝数比分别为多少？ (2)用户得到的电功率是多少？解析：(1)输电线损耗功率P 线＝100×4% kW＝4 kW ， P 线＝I 22R 线，输电线电流I 3＝I 2＝20 A. 原线圈中输入电流：I 1＝P U 1＝100 000250A ＝400 A ，所以n 1n 2＝I 2I 1＝120.U 2＝n 2n 1U 1＝250×20 V＝5 000 V ，U 3＝U 2－U 线＝5 000 V －20×10 V＝4 800 V ，所以n 3n 4＝U 3U 4＝24011.(2)用户得到的电功率P 出＝100×96% kW＝96 kW. 答案：(1)1∶20 240∶11 (2)96 kW18．(16分)如图所示，光滑的定滑轮上绕有轻质柔软细线，线的一端系一质量为3m 的重物，另一端系一质量为m 、电阻为r 的金属杆．在竖直平面内有间距为L 的足够长的平行金属导轨PQ 、EF ，在QF 之间连接有阻值为R 的电阻，其余电阻不计，磁感应强度为B 0的匀强磁场与导轨平面垂直，开始时金属杆置于导轨下端QF 处，将重物由静止释放，当重物下降h 时恰好达到稳定速度而匀速下降．运动过程中金属杆始终与导轨垂直且接触良好(忽略所有摩擦，重力加速度为g )．求：(1)电阻R 中的感应电流方向； (2)重物匀速下降的速度大小v ；(3)重物从释放到下降h 的过程中，电阻R 中产生的焦耳热Q R ；(4)若将重物下降h 时的时刻记作t ＝0，速度记为v 0，从此时刻起，磁感应强度逐渐减小，若此后金属杆中恰好不产生感应电流，则磁感应强度B 怎样随时间t 变化(写出R 与t 的关系式)． 解析：(1)电阻R 中的感应电流方向为Q →R →F . (2)对系统由平衡关系得：3mg －mg －F ＝0，又F ＝B 0IL ＝B 20L 2vR ＋r，解得：v ＝2mg （R ＋r ）B 20L2. (3)设电阻中产生的总焦耳热为Q ，则由能量守恒关系得：减少的重力势能等于增加的动能和焦耳热Q 即：3mgh －mgh ＝12(3m )v 2＋12mv 2＋Q ，所以电阻R 中产生的焦耳热Q R 为： Q R ＝RR ＋r Q ＝2mghR R ＋r －8m 3g 2（R ＋r ）RB 40L4. (4)金属杆中恰好不产生感应电流，即磁通量不变：hLB 0＝(h ＋h ′)LB ，式中h ＝v 0t ＋12at 2，又a ＝3mg －mg 3m ＋m ＝12g .解得：B ＝B 0hh ＋v 0t ＋g4t 2.答案：(1)Q →R →F (2)2mg （R ＋r ）B 20L2(3)2mghR R ＋r －8m 3g 2（R ＋r ）R B 40L4(4)B ＝B 0hh ＋v 0t ＋g4t 2。

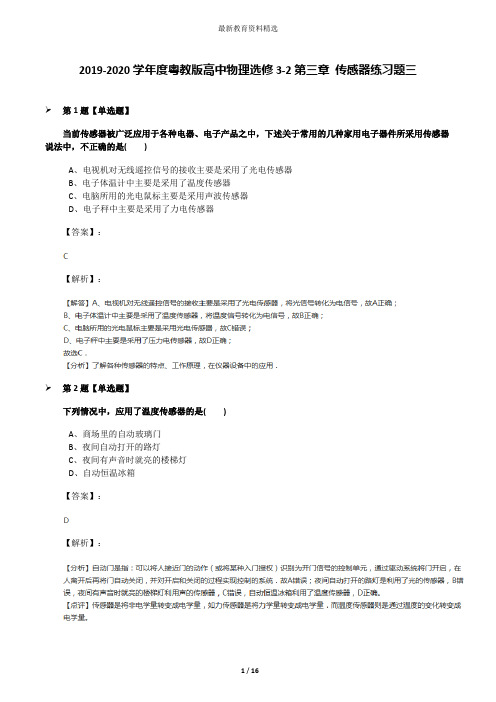

2019-2020学年度粤教版高中物理选修3-2第三章传感器练习题三第1题【单选题】当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，不正确的是( )A、电视机对无线遥控信号的接收主要是采用了光电传感器B、电子体温计中主要是采用了温度传感器C、电脑所用的光电鼠标主要是采用声波传感器D、电子秤中主要是采用了力电传感器【答案】：【解析】：第2题【单选题】下列情况中，应用了温度传感器的是( )A、商场里的自动玻璃门B、夜间自动打开的路灯C、夜间有声音时就亮的楼梯灯D、自动恒温冰箱【答案】：【解析】：第3题【单选题】如图所示，Rt为金属热电阻，R1为光敏电阻，R2和R3均为定值电阻，电源电动势为E ，内阻为r ，V为理想电压表，现发现电压表示数增大，可能的原因是( )A、金属热电阻温度升高或光照增强，其他条件不变B、金属热电阻温度降低或光照减弱，其他条件不变C、金属热电阻温度降低或光照增强，其他条件不变D、金属热电阻温度升高或光照减弱，其他条件不变【答案】：【解析】：第4题【单选题】数字信号比模拟信号具有的有点是( )A、抗干扰力差B、加密较差C、便以计算机处理D、传输简单【答案】：【解析】：第5题【单选题】为了防止火灾的发生，在宾馆房间的天花板上大多装有一个传感器，该传感器是( )A、气体传感器B、光敏电阻传感器C、压力传感器D、烟雾传感器【答案】：【解析】：第6题【单选题】在“传感器的简单应用”试验中，用光照射半导体做成的光敏电阻时，光敏电阻的阻值将( )A、大大增大B、保持不变C、大大减小D、如何变化不能确定【答案】：【解析】：第7题【单选题】通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器( )A、温度传感器B、压力传感器C、红外线传感器D、声音传感器【答案】：【解析】：第8题【单选题】NTC热敏电阻器即负温度系数热敏电阻器，也就是指阻值随温度的升高而减小的电阻．负温度系数的热敏电阻R 2接入如图所示电路中，R1为定值电阻，L为小灯泡，当温度降低时（不考虑灯泡和定值电阻阻值随温度变化）( )A、小灯泡变亮B、小灯泡变暗C、R 1两端的电压增大D、电流表的示数增大【答案】：【解析】：第9题【单选题】下列说法正确的是( )A、楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器B、电子秤所使用的测力装置是温度传感器C、用点电荷代替带电体，应用的是理想模型法D、伽利略在利用理想实验探究力和运动关系时，使用的是等效替代法【答案】：【解析】：第10题【单选题】电子秤使用的是( )A、超声波传感器B、温度传感器C、压力传感器D、光传感器【答案】：【解析】：。

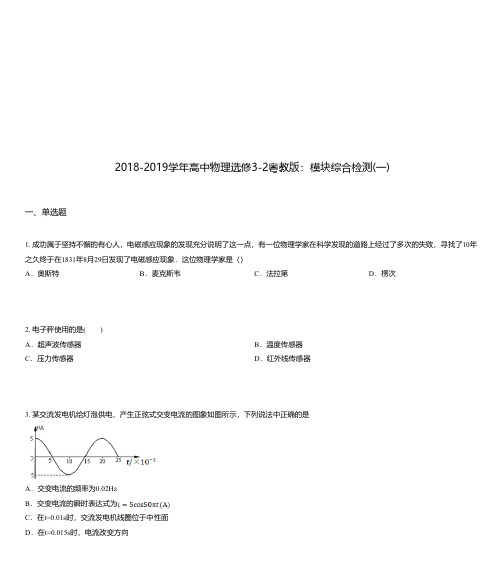

2018-2019学年高中物理选修3-2粤教版：模块综合检测(一)一、单选题1. 成功属于坚持不懈的有心人，电磁感应现象的发现充分说明了这一点，有一位物理学家在科学发现的道路上经过了多次的失败，寻找了10年之久终于在1831年8月29日发现了电磁感应现象．这位物理学家是（）A．奥斯特B．麦克斯韦C．法拉第D．楞次2. 电子秤使用的是( )A．超声波传感器B．温度传感器C．压力传感器D．红外线传感器3.某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是A．交变电流的频率为0.02HzB ．交变电流的瞬时表达式为C．在t=0.01s时，交流发电机线圈位于中性面D．在t=0.015s时，电流改变方向4. 图甲和图乙是演示自感现象的两个电路图，L1和L2为电感线圈，A1、 A2、 A3是三个完全相同的灯泡．实验时，断开开关S1瞬间，灯A1突然闪)亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同．下列说法正确的是(A．图甲中，A1与L1的电阻值相同B．图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图乙中，变阻器R与L2的电阻值相同D．图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等5. 如图5所示，R1为定值电阻，R2为负温度系数的热敏电阻（负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻），L为小灯泡，当温度降低时A．R1两端的电压增大B．电流表的示数变小C．小灯泡的亮度变亮D．小灯泡的亮度变暗6. 如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是( )A．一起向左运动B．一起向右运动二、多选题C ．ab 和cd 相向运动，相互靠近D ．ab 和cd 相背运动，相互远离7. 如图所示，、是两个完全相同的灯泡，是理想二极管，是带铁芯的线圈，其电阻忽略不计．下列说法正确的是A ．闭合瞬间，先亮B ．闭合瞬间，、同时亮C ．断开瞬间，闪亮一下，然后逐渐熄灭D ．断开瞬间，逐渐熄灭8. 如图a ，理想变压器原、副线圈的匝数比为2∶1，与副线圈相连的两个灯泡完全相同，闭合电键K 后，正确的是()图a 图bA ．电流表示数变小B ．电压表示数增大C ．变压器的输入功率增大D ．如b 图所示的交流电每秒钟方向改变50次9. 一个称为“千人震”的趣味物理小实验是用一节电动势为1.5 V 的新干电池、几根导线、开关和一个用于日光灯上的镇流器,几位做实验的同学手拉手成一排,另一位同学将电池、镇流器、开关用导线将它们和首、尾两位同学两个空着的手相连,如图所示.在开关闭合后再断开时就会使连成一排的同学有触电感觉,则()C ．人有触电感觉是在开关断开瞬间B ．该实验的原理是1.5 V 的电压让人感到触电A ．该实验的原理是镇流器的自感现象三、解答题D ．有触电的感觉是在开关闭合的瞬间10.如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明A ．热敏电阻在温度越高时，电阻越大B ．热敏电阻在温度越高时，电阻越小C ．半导体材料温度升高时，导电性能变差D ．半导体材料温度升高时，导电性能变好11. 如图所示，垂直纸面的正方形匀强磁场区域内，有一材料相同、粗细均匀的正方形导体框abcd ．现将导体框先后朝两个方向以v 、3v 速度匀速拉出磁场，则导体框在上述两过程中，下列说法正确的是（）A ．导体框中产生的感应电流方向相同B ．通过导体框截面的电量相同C ．导体框中产生的焦耳热相同D ．导体框cd 边两端电势差大小相同12. 如图所示，在磁感应强度为B 的匀强磁场中，有一矩形线框abcd ，线框的匝数为N ，电阻为R ，ab ＝cd ＝L 1，ad ＝bc ＝L 2.线框绕垂直于磁感线的轴OO′以角速度ω做匀速转动．求：(1)线框中感应电动势的最大值；(2)线框中感应电流的有效值．13. 小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直．当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g＝10 m/s2，sin 53°＝0.8，不计其它电阻、摩擦力以及拉杆和绳索的质量)．求：(1)CD棒进入磁场时速度v的大小；(2)CD棒进入磁场时所受的安培力F A的大小；(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q.14. 如图(a)所示，间距为l、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域Ⅰ内有方向垂直于斜面的匀强磁场，磁感应强度为B；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t的大小随时间t变化的规律如图(b)所示．t＝0时刻在轨道上端的金属细棒ab从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd在位于区域I内的导轨上由静止释放．在ab棒运动到区域Ⅱ的下边界EF处之前，cd棒始终静止不动，两棒均与导轨接触良好．已知cd棒的质量为m、电阻为R，ab棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l，在t＝t x时刻(t x未知)ab棒恰进入区域Ⅱ，重力加速度为g.求：图(a) 图(b)(1)通过cd棒电流的方向和区域Ⅰ内磁场的方向；(2)当ab棒在区域Ⅱ内运动时，cd棒消耗的电功率；(3)ab棒开始下滑的位置离EF的距离；(4)ab棒开始下滑至EF的过程中回路中产生的热量．。

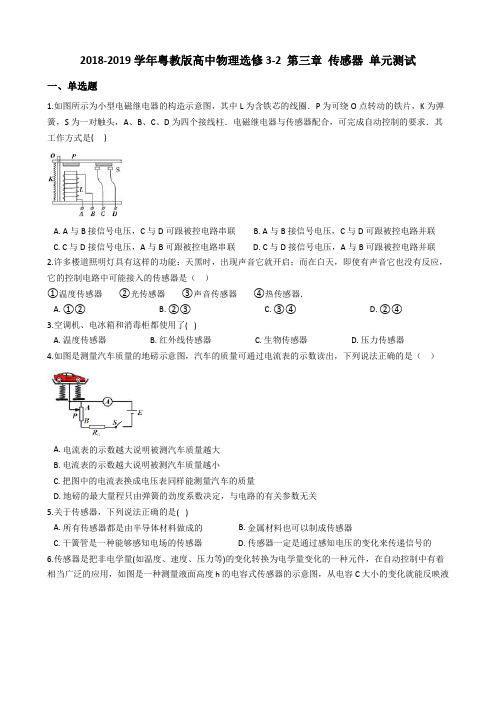

2018-2019学年粤教版高中物理选修3-2 第三章传感器单元测试一、单选题1.如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是( )A. A与B接信号电压，C与D可跟被控电路串联B. A与B接信号电压，C与D可跟被控电路并联C. C与D接信号电压，A与B可跟被控电路串联D. C与D接信号电压，A与B可跟被控电路并联2.许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是（）①温度传感器②光传感器③声音传感器④热传感器．A. ①②B. ②③C. ③④D. ②④3.空调机、电冰箱和消毒柜都使用了( )A. 温度传感器B. 红外线传感器C. 生物传感器D. 压力传感器4.如图是测量汽车质量的地磅示意图，汽车的质量可通过电流表的示数读出，下列说法正确的是（）A. 电流表的示数越大说明被测汽车质量越大B. 电流表的示数越大说明被测汽车质量越小C. 把图中的电流表换成电压表同样能测量汽车的质量D. 地磅的最大量程只由弹簧的劲度系数决定，与电路的有关参数无关5.关于传感器，下列说法正确的是( )A. 所有传感器都是由半导体材料做成的B. 金属材料也可以制成传感器C. 干簧管是一种能够感知电场的传感器D. 传感器一定是通过感知电压的变化来传递信号的6.传感器是把非电学量(如温度、速度、压力等)的变化转换为电学量变化的一种元件，在自动控制中有着相当广泛的应用，如图是一种测量液面高度h的电容式传感器的示意图，从电容C大小的变化就能反映液面的升降情况，关于两者关系的说法中正确的是( )A. C增大表示h减小B. C减小表示h增大C. C减小表示h减小D. C的变化与h变化无直接关系7.如图所示，是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当外电路中的电流变化说明电容值增大时，则导电液体的深度h变化为( )A. h增大B. h减小C. h不变D. 无法确定二、多选题8.下列器件是应用光传感器的是( )A. 鼠标器B. 火灾报警器C. 测温仪D. 电子秤9.燃气灶的点火开关有两种：一种是电脉冲点火开关，它是依靠干电池产生的电流脉冲经变压器输出非常高的电压，击穿空气后点火；另一种是电子压电点火开关，它的工作原理是压电陶瓷片受一定方向的外力作用而发生机械形变，相应地输出很高的电压，击穿空气后点火．下面对于这两种点火开关的理解正确的是（）A. 电脉冲点火开关是一种传感器B. 电子压电点火开关是一种传感器C. 压电陶瓷片完成的能量转化是电能转化为光能D. 压电陶瓷片完成的能量转化是机械能转化为电能10.美国科学家Willard S ．Boyle与George E ．Snith因电荷耦合器件（CCD）的重要发明获得2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有（）A. 发光二极管B. 热敏电阻C. 霍尔元件D. 干电池三、填空题11.传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻将热学量转换为电学量．热敏电阻随温度变化的图象如图甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警器线路图．问：（1）为了使温度过高时报警器铃响，c应接在________(填“a”或“b”)．（2）若使启动报警的温度提高些，应将滑动变阻器滑片P向________移动(填“左”或“右”)．12.为了节能和环保，一些公共场所使用光控开关控制照明系统光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件照度可以反映光的强弱，光越强照度越大，照度单位为右图是某次实验时得到的光敏电阻随照度变化的图象，由图象可得出的结论________ 当天色暗到一定的程度时，光控开关会自动处于________ 状态选填“接通”或“断开”四、解答题13.一般说来，物体在温度升高时膨胀，温度降低时收缩，这一现象称为热胀冷缩．在相同的条件下，气体的热胀冷缩最显著，液体次之，固体最不显著．固体、液体、气体的这种性质都可以被利用．有一些电冰箱中的自动温度控制装置，就是根据气体热胀冷缩的性质制成的．如图是它的结构示意图，其中金属盒是用薄的弹性钢片制作，表面有一些环状波纹，内部密封有一定量的气体．结合图片尝试分析它的控温原理．五、实验探究题14.为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）．某光敏电阻R P在不同照度下的阻值如下表：（1）根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线.（2）由图线可知阻值随照度变化的特点是：________．（3）如图所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0（lx）时启动照明系统。

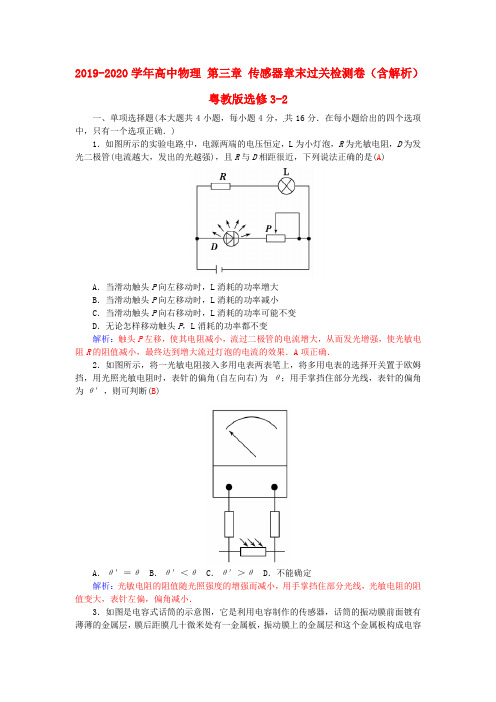

2019-2020学年高中物理第三章传感器章末过关检测卷（含解析）粤教版选修3-2一、单项选择题(本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，只有一个选项正确．)1．如图所示的实验电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，D为发光二极管(电流越大，发出的光越强)，且R与D相距很近，下列说法正确的是(A)A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动触头P，L消耗的功率都不变解析：触头P左移，使其电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R的阻值减小，最终达到增大流过灯泡的电流的效果．A项正确．2．如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照光敏电阻时，表针的偏角(自左向右)为θ；用手掌挡住部分光线，表针的偏角为θ′，则可判断(B)A．θ′＝θ B．θ′＜θ C．θ′＞θ D．不能确定解析：光敏电阻的阻值随光照强度的增强而减小，用手掌挡住部分光线，光敏电阻的阻值变大，表针左偏，偏角减小．3．如图是电容式话筒的示意图，它是利用电容制作的传感器，话筒的振动膜前面镀有薄薄的金属层，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极，在两极间加一电压U，人对着话筒说话时，振动膜前后振动，使电容发生变化，导致话筒所在电路中的其他量发生变化，使声音信号被话筒转化为电信号，其中导致电容变化的原因可能是容器两板间的(A)A．距离变化 B．正对面积变化C．介质变化 D．电压变化解析：这个声电传感器又可归类到电容传感器中．由题意对着话筒说话时，振动膜前后振动，则金属层和金属板间距离改变，即电容器两极板间距改变，故导致电容变化的原因可能是电容器两极间距变化．4．类人型机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是(B)A．是力传感器 B．是光传感器C．是温度传感器 D．是声音传感器解析：遇到障碍物会绕开，说明它是光传感器，B对，A、C、D错．二、多项选择题(本题共5小题，每题6分，共30分．在每小题给出的四个选项中有多个选项正确，全部选对得6分，漏选得3分，错选或不选得0分．)5．下列说法正确的是(BD)A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C．电子秤所使用的测力装置是声传感器D．热敏电阻能够把温度这个热学量转换为电阻这个电学量6．美国科学家WillardS.Boyle与GeorgeE.Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有(BC)A．发光二极管 B．热敏电阻C．霍尔元件 D．干电池解析：发光二极管有单向导电性，A项错误；热敏电阻和霍尔元件都可作为传感器，B、C两项正确；干电池是电源，D项错误．7．如图所示是观察电阻值随温度变化情况的示意图，现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是(设水对电阻阻值的影响不计)(BC)A．如果R为金属丝电阻，读数变化非常明显B．如果R为金属丝电阻，读数变化不明显C．如果R为热敏电阻(用半导体材料制成)，读数变化非常明显D．如果R为热敏电阻(用半导体材料制成)，读数变化不明显解析：金属丝电阻的阻值随温度的升高而增大，但由于温差不大阻值变化很小，而热敏电阻(用半导体材料制成)灵敏度高，所以选B、C.8．如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时(CD)A．电压表的示数减小B．R2中电流强度增大C．小灯泡的功率增大D．电路的路端电压降低解析：当照射光强度增大时，R3减小，电路总电阻减小，总电流增大，路端电压降低，电压表的示数增大，A错D对；又R2两端的电压减小，通过R2的电流增大，则小灯泡的功率增大，C对．9．用计算机辅助实验系统(DIS)做验证牛顿第三定律的实验，如图所示是把两个测力探头的挂钩钩在一起，向相反方向拉动，观察显示器屏幕上出现的结果．观察分析两个力传感器的相互作用随着时间变化的曲线，以下结论正确的是(BD)A．作用力与反作用力作用在同一物体上B．作用力与反作用力同时存在，同时消失C．作用力与反作用力大小不一定相等D．作用力与反作用力方向相反解析：牛顿第三定律中作用力和反作用力大小相等，方向相反，作用在一条直线上，作用在两个物体上．作用力和反作用力同时产生，同时消失．应选B、D.三、非选择题(本大题3小题，共54分．按题目要求作答．解答题应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．)10．(18分)某实验小组探究一种热敏电阻的温度特性．现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在下图的实物图上连线．(2)实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，________________________________________________________________________，__________________________________，断开开关；③重复第②步操作若干次，测得多组数据．(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得下图的Rt关系图线，请根据图线写出该热敏电阻的Rt关系式：R＝____________＋____________t(Ω)(保留3位有效数字)．解析：(1)电路连接如图：(2)读取温度计示数，读取电压表示数．(3)延长直线可得R 0＝100 Ω；直线的斜率k ＝tan θ＝ΔR Δt ＝120－10050Ω/℃＝0.400 Ω/℃所以R ＝100＋0.4t (Ω)．答案：见解析 11．(18分)某研究性学习小组研究光敏电阻的特性，利用欧姆表研究光敏电阻在不同光照强度下，其阻值变化情况，测量电路如图1所示．图1(1)如图2所示，是多用表转换开关指示在“×100 Ω”处进行电阻的测量，D 是多用表表盘指针在测量时的偏转位置，则测量的光敏电阻值为________．(2)通过实验发现，用光照射光敏电阻时欧姆表指针会往右偏，则可判断该光敏电阻在受到光照时，阻值________(选填“变大”、“变小”或“不变”)．(3)如图3是某同学研究热敏电阻的原理图，当给电阻加热时电压表读数变大，说明热敏电阻阻值变________．图3解析：用光照射光敏电阻时欧姆表指针会往右偏，则电流变大，就可判断该光敏电阻在受到光照射时，阻值变小；当给电阻加热时电压表读数变大，就可判断R1分得的电压变小，说明热敏电阻阻值变小．答案：(1)1 300 Ω(2)变小(3)小12．(18分)图示为某同学在探究活动中设计的一种电子秤，已知电源的电动势为E，内阻不计，电阻分布均匀的可变电阻总长为L，总电阻为R，弹簧的劲度系数为k，连接电压表的导线可自由伸缩，不测量时指针P在a处(如图中虚线所示)，使电压表的示数与所称重力对应便成为电子秤(1)不称重时，图中的电压表的示数为________．(2)所称物体的重力G 与电压表的示数U 以及E 、k 、L 的关系为________．(3)该设计的电路对应电表上重力刻度线是否均匀？________．答案：(1)0 (2)G ＝kLU E (3)是。

粤教版高中物理选修3-2第三章传感器单元检测粤教版高中物理选修3-2第三章传感器单元检测一、单项选择题1.如图为电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等构成的一个高温报警器电路图，要求是：正常状况绿灯亮，有险情时电铃报警，则图中的甲、乙、丙分别是（）A.小电铃、半导体热敏电阻、绿灯泡B.半导体热敏电阻、小电铃、绿灯泡C.绿灯泡、小电铃、半导体热敏电阻D.半导体热敏电阻、绿灯泡、小电铃2.以下图是利用硫化镉制成的光敏电阻自动计数的表示图，此中A是发光仪器，B是光敏电阻，R是普通定值电阻，以下说法中正确的选项是( )A.当传递带上没有物件挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变大B.当传递带上没有物件挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变小当传递带上有物件挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D.当传递带上有物件挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大3.很多楼道照明灯拥有这样的功能：天黑时，出现声音它就开启；而在白日，即便有声音它也没有反响，它的控制电路中可能接入的传感器是（）①温度传感器②光传感器③声音传感器④热传感器．A.①②B②③.C③④.D②④.4.对于传感器工作的一般流程，以下说法中正确的选项是（）A.非电学量→敏感元件→变换电路→电学量→变换元件B.电学量→敏感元件→变换电路→变换元件→非电学量C.非电学量→敏感元件→变换元件→变换电路→电学量D.非电学量→变换电路→变换元件→敏感元件→电学量5.电梯门不会夹伤人的手，是由于电梯门安装了什么传感器( )A.温度传感器B.红外线传感器C压.力传感器 D.生物传感器1/86.以下图是室外光控路灯的模拟电路，用发光二极管LED模拟路灯，R G为光敏电阻，R1的最大电阻为51kΩ，R2为330kΩ，则以下说法中不正确的选项是（）A.在图中虚线方框A中应增添的元件为“与门”B.在图中虚线方框A中应增添的元件为“非门”C.要想在天更暗时路灯才会亮，应当把R1的阻值调大些D.经过发光二极管LED的电流，不经过光敏电阻R G7.如图甲所示为某工厂成品包装车间的光传感记录器，光敏电阻R1能接收到发光元件A发出的光，每当工件挡住A发出的光，光传感器B就输出一个电信号，并经信号办理器办理后在屏幕显示出电信号与时间的关系，如图乙所示．若传递带保持匀加快运动，每个工件均相对传递带静止，且相邻工件间距挨次为5、10、15、20(单位：cm)，则下陈述法正确的选项是(不计工件挡住的时间)()A.工件加快度为0.1m/s2B.工件加快度为0.4m/s2C.当无光照耀R1时，光传感器就输出一次高电压D.当无光照耀R1时，光传感器就输出一次低电压8.电子秤使用的是（）A.超声波传感器B.温度传感器C.压力传感器D.红外线传感器9.以下说法正确的选项是（）话筒是一种常用的声传感器，其作用是将电信号变换为声信号电熨斗能够自动控制温度的原由是它装有双金属片温度传感器，这类传感器的作用是控制电路的通断霍尔元件能够把磁感觉强度这个磁学量变换为电流这个电学量半导体热敏电阻常用作温度传感器，温度高升，它的电阻值变大10.在信息技术迅猛发展的今日，光盘是储存信息的一种重要媒介．光盘上的信息往常是经过激光束来读取的．若激光束不是垂直投射到盘面上，则光芒在经过透明介质层时会发生偏折而改变前进方向，如图所示．以下有关说法正确的选项是（）2/8A.图中①光是红光，②光是蓝光B.在光盘的透明介质层中，①光比②光流传更快C.若①光、②光先后经过同一双缝干预装置，前者获取的条纹比后者的宽D.若①光、②光先后经过同一单缝衍射装置，前者获取的中央亮纹比后者的中央亮纹窄11.以下说法中不正确的选项是（）摄像机其实是一种将光信号转变为电信号的装置电视机其实是一种将电信号转变为光信号的装置电视机接收的画面是连续的摄像机在1s内要送出25张画面12.很多楼道照明灯拥有这样的功能：天黑时，出现声音它就开启；而在白日，即便有声音它也没有反应，它的控制电路中可能接入的传感器是()①温度传感器②光传感器③声音传感器④热传感器A.①②B②③.C③④.D②④.13.以下图，是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当外电路中的电流变化说明电容值增大时，则导电液体的深度h变化为( )A.h增大B.h减小C.h不变D.没法确立二、多项选择题14.以下图的光控电路用发光二极管LED模拟路灯，R G为光敏电阻．A为斯密特触发器输入端，在天黑时路灯(发光二极管)会点亮．以下说法正确的选项是()A.天黑时，Y处于高电平B.天黑时，Y处于低电平C.当R1调大时，天更暗时，灯(发光二极管)点亮D.当R1调大时，天较亮时，灯(发光二极管)就能点亮15.美国科学家WillardS．Boyle与GeorgeE．Snith因电荷耦合器件（CCD）的重要发明获取2009年度诺贝尔物理学奖．CCD是将光学量转变为电学量的传感器．以下器件可作为传感器的有（）A.发光二极管B.热敏电阻C.霍尔元件D.干电池3/816.计算机光驱的主要部分是激秃顶，它能够发射脉冲激光信号，激光扫描光盘时，激秃顶利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号办理系统，再经过计算机显示出相应信息．光敏电阻自动计数器的表示图以下图，此中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是（）A.当有光照耀1时，办理系统获取低电压 B.当有光照耀R1时，办理系统获取高电压RC.信号办理系统每获取一次低电压就计数一次D.信号办理系统每获取一次高电压就计数一次17.传感器是一种收集信息的重要器件，以下图是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，惹起电容的变化，将电容器、敏捷电流计和电源串接成闭合电路，那么以下说法正确的选项是()A.当F向上压膜片电极时，电容将减小B.若电流计有示数，则压力F发生变化C.若电流计有向右的电流经过，则压力F在增大D.若电流计有向右的电流经过，则压力F在减小三、填空题18.如图甲所示，为热敏电阻的R﹣t图象，图乙为用此热敏电阻R和继电器构成的一个简单恒温箱温控电路，继电器的电阻为100Ω．当线圈的电流大于或等于20MA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E=9.0V，内阻能够不计．图中的“电源”是恒温箱加热器的电源．则①应当把恒温箱内的加热器接在________（填“A、B端”或“C、D端”）．②假如要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调理为________Ω．19.以下图，图甲为热敏电阻的R﹣t图象，图乙为用此热敏电阻R和继电器构成的一个简单恒温箱温控电路，继电器线圈的电阻为200Ω．当线圈中的电流大于或等于20MA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E=6V，内阻能够不计．图中的“电源”是恒温箱加热器的电源．4/8①应当把恒温箱内的加热器接在________端．（填“A、B”、“C、D”）②假如要使恒温箱内的温度保持100℃，可变电阻R′的值应调理为________Ω．20.当光照耀到光敏电阻上时，光敏电阻的阻值________（填“变大”、“不变”或“变小”）．光敏电阻的电阻率随________加强而________，它是把________这个光学量变换为________这个电学量；热敏电阻是的电阻率随________高升而________，它是把________这个热学量变换为________这个电学量．四、实验研究题21.温度传感器是一种将温度变化变换为电学量变化的装置，它经过丈量传感器元件的电学量随温度的变化来实现温度的丈量，此中心零件是由半导体资料制成的热敏电阻．在某次实验中，为了丈量热敏电阻R T在0℃到100℃之间多个温度下的阻值，一实验小组设计了如图甲所示电路．其实验步骤以下：①正确连结电路，在保温容器中加入适当开水；②加入适当的冰水，待温度稳固后，丈量不一样温度下热敏电阻的阻值；③重复第②步操作若干次，测得多组数据．1）该小组用多用电表“×100挡”测热敏电阻在100℃下的阻值，发现表头指针偏转的角度很大；为了正确地进行丈量，应换到________挡（选填“×10、”“×1k）”；假如换挡后就用表笔连结热敏电阻进行读数，那么短缺的实验步骤是：________，补上该步骤后，表盘的示数如图乙所示，则它的电阻是________Ω．实验小组算得该热敏电阻在不一样温度下的阻值，并据此绘得图丙的R﹣t关系图线，请依据图线写出该热敏电阻的R﹣t关系________；5/8（2）若把该热敏电阻与电源（电动势E=1.5V、内阻不计）、电流表（量程为5mA、内阻R g=100Ω）、电阻箱R0串连起来，连成如图丁所示的电路，用该电阻作测温探头，把电流表的电流刻度改为相应的温度刻度，就获取了一个简单的“热敏电阻测温计”．①电流表刻度较大处对应的温度刻度应当________（填“较大”或“较小”）；②若电阻箱的阻值取R0=220Ω，则电流表 3mA地方对应的温度刻度为________℃．五、综合题22.以下图为一简略火灾报警装置，其原理是：竖直搁置的试管中装有水银，当温度高升时，水银柱上升，使电路导通，蜂鸣器发出报警的响声．已知27℃时，空气柱长度L1为20cm．此时水银柱上表面与导线下端的距离L2为10cm．管内水银柱的高度h为8cm，大气压强为75cmHg．（1）当温度达到多少℃时，报警器会报警？（2）假如要使该装置在87℃时报警，则应当再往玻璃管内注入多少cm高的水银柱？23.有一种丈量人体重量的电子秤，其原理图如图中的虚线所示，它主要由三部分构成：踏板、压力传感器R（是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（本质是理想电流表）．设踏板的质量可忽视不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R=30﹣0.02F（F和R的单位分别是N和Ω）；（1）该秤能丈量的最大重量是________N；（2）该秤零刻度线（即踏板空载时间刻度线）应标在电流刻度盘________A处．6/8粤教版高中物理选修3-2第三章传感器单元检测答案分析部分一、单项选择题1.【答案】B2.【答案】D3.【答案】B4.【答案】C5.【答案】C6.【答案】A7.【答案】D8.【答案】C9.【答案】B10.【答案】D11.【答案】C12.【答案】B13.【答案】A二、多项选择题14.【答案】B,C15.【答案】B,C16.【答案】B,D17.【答案】B,C三、填空题18.【答案】A、B；26019.【答案】A、B；5020.【答案】变小；光照；减小；光照强弱；电阻；温度；减小；温度；电阻四、实验研究题21.【答案】（1）×10；欧姆调零；200；R=100+t（2）较大；80五、综合题22.【答案】（1）报警器报警，则气体柱的长度要增大到L1+L2依据等压变化代入数据得T2=450K，即t2=177℃（2）设加入X水银柱，在87℃时会报警，7/8（粤教版高中物理选修3-2第三章传感器单元检测（（（可得（解得X=8.14cm（23.【答案】（1）14002）8/8。

第三节传感器的应用第四节用传感器制作自控装置[学习目标]1.了解传感器在生活和生产中的应用，尝试运用传感器的知识解释一些生活中的问题.2.了解传感器应用的一般模式.3.能设计简单的应用传感器的控制电路．一、传感器的应用[导学探究] 日常生活中的传感器是一个大家族，也是我们的好朋友，假如没有这些传感器，将会给我们的生活带来诸多不便，请观察和思考一下，在生活中有哪些传感器？答案电冰箱、电熨斗、空调机中要用到温度传感器；自动门、家电遥控器、防盗报警器中要用到红外线传感器．[知识梳理]1．生活中的传感器电饭煲、电冰箱、微波炉、空调机、消毒碗柜等与温度控制相关的家用电器，几乎都要用到温度传感器；自动门、家电摇控器、生命探测器、非接触红外测温仪以及防盗、防火报警器等，均使用了红外线传感器；另外还有照相机中的光敏传感器、家用便携式电子秤的压力传感器等．2．农业生产中的传感器无人管理的自动灌溉系统利用了湿度传感器；自动化温室种植中，温室的自动控温就是在温度传感器的帮助下实现的；现代粮库采用了温度传感器和湿度传感器．3．工业生产中的传感器生产安全中，如将一种埋入式光纤传感器安置在大桥或水坝中，随时可以监测大桥或水坝的裂痕等安全隐患；在自动控制系统中，如数控机床中的位移测量装置就是利用高精度位移传感器(如光栅传感器)进行位移测量，从而实现对零部件的精密加工．4．飞向太空的传感器在运载火箭、载人飞船中，应用传感器供遥测和遥控系统使用；对宇航员各种生理状况的测量有生理传感器，如测量血压、心电图、体温等．[即学即用] 判断下列说法的正误．(1)电子秤使用了压力传感器．( )(2)在电梯门口放置障碍物，电梯门会不停地开关，这是由于电梯门上有红外线传感器．( )(3)酒精浓度检测器，使用了温度传感器．( )答案(1)√(2)×(3)×二、用传感器制作自控装置[导学探究] 城市里的路灯，能够在天暗时自动开启，而在天亮时，自动熄灭，你知道该自动控制电路中有什么传感器吗？答案光电传感器[知识梳理] 课题：应用光敏电阻制作光控自动照明灯电路图1实验器材二极管V D、晶闸管V S、光敏电阻R G、电阻R(7.5MΩ)、灯泡L.实验原理由晶闸管V S与电灯L构成主回路，控制回路由R与R G组成的分压器及二极管V D构成，如图1所示．(1)当白天自然光线较强时，光敏电阻呈低电阻，与R分压后使晶闸管V S门电极处于低电平，V S关断．(2)当夜幕降临时，照在R G上的自然光线减弱，R G呈高阻，使V S的门电极处于高电平，V S获正向触发电压而导通，灯L亮．(3)改变R的阻值，即改变其与R G的分压比，可调整电路的起控点．[即学即用] 判断下列说法的正误．(1)随着科技的发展，传感器会应用在各行各业，生活的方方面面，可以完全取代人的作用．( )(2)当路灯自动控制电路做好后，不能随意调整路灯点亮熄灭的起控点．( )(3)路灯自动控制电路中的敏感元件是光敏电阻．( )答案(1)×(2)×(3)√传感器的应用实例分析传感器应注意的四个分析：(1)检测量分析：要清楚传感器所检测的非电学量，如温度、光、声、力等．(2)敏感元件分析：分析敏感元件的输入与输出信号，及输入与输出信号间的联系．(3)电路分析：分析传感器所在的电路结构，分析输入信号变化对电路电流、电压等产生的影响．(4)执行机构分析：分析非电学量与电学量之间的转换过程，分析根据所获得的信息控制执行机构进行工作的过程．例1 (多选)为了锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图2所示是原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)，弹簧劲度系数为100N/cm.定值电阻R0＝5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1＝25Ω，电源输出电压恒为U＝3V，理想电流表的量程为0～0.6A．当拉环不受力时，滑片P 处于a端．下列关于这个电路的说法正确的是(不计电源内阻)( )图2A．小明在电路中连入R0的目的是保护电路B．当拉环不受力时，闭合开关后电流表的读数为0.1AC．当拉力为400N时，电流表指针指在0.3A处D．当拉力为400N时，电流表指针指在0.5A处答案ABC解析若电路无电阻R0，且金属滑片P在b端时，回路短路损坏电源，R0的存在使电路不出现短路，因此A正确；当拉环不受力时，滑片P在a端，由闭合电路欧姆定律得，I＝UR0＋R1＝0.1A，故B正确；拉力为400N时，由F＝kΔx，则Δx＝4cm，对应的电阻为R aP＝20Ω，R1接入电路的电阻R Pb＝5Ω，由闭合电路欧姆定律得，I′＝UR0＋R Pb＝0.3A，故D错，C正确．例2 (多选)电饭锅的结构图如图3所示，如果感温磁体的“居里温度”为103℃时，下列说法中正确的是( )图3A．常温下感温磁体具有较强的磁性B．当温度超过103℃时，感温磁体的磁性较强C．饭熟后，水分被大米吸收，锅底的温度会达到103℃，这时开关按钮会跳起D．常压下只要锅内有水，锅内的温度就不可能达到103℃，开关按钮就不会自动跳起答案ACD1．(多选)如图4所示，用光敏电阻LDR和灯泡制成的一种简易水污染指示器，下列说法中正确的是( )图4A．严重污染时，LDR是高电阻B．轻度污染时，LDR是高电阻C．无论污染程度如何，LDR的电阻不变，阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响答案AD解析严重污染时，透过污水照到LDR上的光线较少，LDR电阻较大，A对，B错；LDR由半导体材料制成，受光照影响，电阻会发生变化，C错；白天和晚上自然光的强弱不同，或多或少会影响LDR的电阻，D对．图52．小强用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制．经检查，恒温箱的控制器没有故障．参照图5，下列对故障判断正确的是( )A．只可能是热敏电阻出现故障B．只可能是温度设定装置出现故障C．热敏电阻和温度设定装置都可能出现故障D．可能是加热器出现故障答案 C解析由恒温箱原理图可知，若热敏电阻出现故障或温度设定装置出现故障都会向控制器传递错误信息，导致控制器发出错误指令，故C正确，A、B错误．若加热器出现故障，只有一种可能，即不能加热，而题中加热器一直加热才会使温度持续升高，故D错误．一、选择题(1～8题全为单选题)1．传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是( )A．生物传感器B．红外传感器C．温度传感器D．压力传感器答案 C2．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是( )A．光传感器B．温度传感器C．声传感器D．压力传感器答案 A解析在电梯门口放置一障碍物，电梯门不停地开关，说明电梯门口有一个光传感器，故A 选项正确．3．当出现某疫情时，在机场、车站等交通出入口，使用红外线热像仪，红外线热像仪通过红外线遥感，可检测出经过它时的发热病人，从而可以有效控制疫情的传播．关于红外线热像仪，下列说法正确的是( )A．选择红外线进行检测，主要是因为红外线具有荧光效应B．红外线热像仪通过发射红外线照射人体来检测C．红外线热像仪同时还具有杀菌作用D．一切物体都能发射红外线，而且物体在不同温度下发射的红外线的频率和强度不同答案 D解析红外线热像仪是根据物体发射的红外线的频率和强度不同而工作的，故D正确．4．如图1所示是自动调温式电熨斗，下列说法不正确的是( )图1A．常温时上下触点是接触的B．双金属片温度升高时，上金属片形变较大，双金属片将向下弯曲C．原来温度控制在80℃断开电源，现要求60℃断开电源，应使调温旋钮下移一些D．由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些答案 C解析常温工作时，上下触点是接通的，当温度升高时，上层金属片形变大，向下弯曲，切断电源，切断温度要升高则应使调温旋钮下移一些，A、B、D对，C错．5.如图2所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是 ( )图2A．A与B接信号电压，C与D可跟被控电路串联B．A与B接信号电压，C与D可跟被控电路并联C．C与D接信号电压，A与B可跟被控电路串联D．C与D接信号电压，A与B可跟被控电路并联答案 A6．某学习小组的同学在用多用电表研究热敏特性实验中，安装好如图3所示的装置．向杯内加入冷水，温度计的示数为20℃，多用电表选择适当的倍率，读出热敏电阻的阻值R1.然后向杯内加入热水，温度计的示数为60℃，发现多用电表的指针偏转角度较大，则下列说法正确的是( )图3A．多用电表应选用电流挡，温度升高换用大量程测量B．多用电表应选用电流挡，温度升高换用小量程测量C．多用电表应选用欧姆挡，温度升高时换用倍率大的挡D．多用电表应选用欧姆挡，温度升高时换用倍率小的挡答案 D解析测电阻应选用欧姆挡．当温度升高时，热敏电阻受温度变化的影响，偏转角度增大，说明电阻阻值变小，所以应换用倍率小的挡．7．如图4所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器(图中未画出)相连接．则 ( )图4A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端答案 B解析根据温度变化，分析R的变化，确定电路中电流的变化，电流增大时，继电器L对衔铁P吸引力增大，P将会被吸下．当温度降低到某一数值，热敏电阻R的阻值增大，电路中电流减小，继电器L对衔铁P吸引力减小，P将不会被吸下，故A错误．当温度升高到某一数值，热敏电阻R的阻值减小，电路中电流增大，继电器L对衔铁P吸引力增大，P将会被吸下，故B正确．恒温箱内温度高到一定数值后，应与电源断开停止加热，由以上分析可知，温度升高后，A、B端断开，所以工作时，应该把恒温箱内的加热器接在A、B端，故C、D 错误．8．某同学设计的家庭电路保护装置如图5所示，铁芯左侧线圈L1由火线和零线并行绕成．当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L1在铁芯中产生的磁场，下列说法不正确的有( )图5A．家庭电路正常工作时，L2中的磁通量为零B．家庭电路中使用的电器增多时，L2中的磁通量不变C．家庭电路发生短路时，开关K将被电磁铁吸起D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起答案 C解析由于零线、火线中电流方向相反，产生的磁场方向相反，所以家庭电路正常工作时，L2中的磁通量为零，选项A正确；家庭电路短路和用电器增多时均不会引起L2中磁通量的变化，选项B正确，C错误；地面上的人接触火线发生触电时，线圈L1中磁场变化引起L2中磁通量的变化，产生感应电流，吸起K，切断家庭电路，选项D正确．二、非选择题9.如图6所示是热水器的恒温集成电路，R0是热敏电阻，温度较低时其阻值很大，温度较高时阻值很小．如果热水器中没有水或水温较高时，继电器会放开簧片，发热器断路，反之会吸住簧片接通发热器．如果热水器中没有水时，电路中BC部分就处于________(选填“断路”或“短路”)状态，则在电路图的虚线框内的门电路应是________门，当温度较低时，门电路的输入端A是________(选填“高”或“低”)电势．图6答案断路与高解析热水器中没有水，BC部分相当于断路．热水器中没有水或水温较高时，继电器都能使发热器断路，故可判断虚线框内应是与门，当温度较低时，R0阻值较大，故门电路输入端A是高电势．。

精选2019-2020年粤教版高中物理选修3-2第三章传感器拔高训练第三篇
第1题【单选题】
下列说法中正确的是( )
A、电饭锅中的敏感元件是光敏电阻
B、测温仪中测温元件可以是热敏电阻
C、机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲
D、火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态
【答案】：
【解析】：
第2题【单选题】
光敏电阻能将光信号转化为电信号是因为( )
A、光照强度发生变化时，光敏电阻的阻值也发生变化
B、光照强度发生变化时，光敏电阻的体积也发生变化
C、光照强度发生变化时，光敏电阻的长度也发生变化
D、光照照度发生变化时，光敏电阻的横截面积也发生变化
【答案】：
【解析】：
第3题【单选题】
传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器．当待测压力F作用于可动膜片电极上时，以下说法中错误的是( )
A、若F向上压膜片电极，电路中有从a到b的电流
B、若F向上压膜片电极，电容器的电容增大
C、若F向上压膜片电极，电流表指针发生偏转
D、若电流表有示数，则说明压力F发生变化
【答案】：
【解析】：
第4题【单选题】
传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同．空调机在室内温度达到设定的温度后，会自动停止工作，空调机内实现这一功能的传感器是( )
A、力传感器
B、光传感器
C、温度传感器
D、声传感器
【答案】：
【解析】：。

2019年精选物理选修3-2第三章传感器粤教版拔高训练四十八第1题【单选题】下列说法中正确的是( )A、电饭锅中的敏感元件是光敏电阻B、测温仪中的测温元件可以是热敏电阻C、机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D、火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态【答案】：【解析】：第2题【单选题】温度传感器广泛应用于家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的．如图甲所示为某装置中的传感器工作原理图，已知电源的电动势E＝9.0 V ，内电阻不计；G为灵敏电流表，其内阻Rg保持不变；R为热敏电阻，其阻值随温度的变化关系如图乙所示，闭合开关S ，当R的温度等于20 ℃时，电流表示数I1＝2 mA；当电流表的示数I2＝3.6 mA时，热敏电阻的温度是( )A、60 ℃B、80 ℃C、100 ℃D、120 ℃【答案】：【解析】：第3题【单选题】传感器在各种领域中有着广泛应用，是自动控制设备中不可缺少的元件。

如下图所示为几种电容式传感器，其中通过改变电容器两极间距离而引起电容变化的是：( )A、B、C、D、【答案】：【解析】：第4题【单选题】自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了( )A、温度传感器B、红外线传感器C、生物传感器D、压力传感器【答案】：【解析】：第5题【单选题】如图所示，电源两端的电压恒定，L为小灯泡，R为光敏电阻，D为发光二极管(电流越大，发出的光越强)，且R与D距离不变，下列说法中正确的是( )A、当滑动触头P向左移动时，L消耗的功率增大B、当滑动触头P向左移动时，L消耗的功率减小C、当滑动触头P向右移动时，L消耗的功率可能不变D、无论怎样移动触头P ，L消耗的功率都不变【答案】：【解析】：第6题【单选题】关于光敏电阻，下列说法正确的是( )A、受到光照越强，电阻越小B、受到光照越弱，电阻越小C、它的电阻与光照强弱无关D、以上说法都不正确【答案】：【解析】：第7题【单选题】关于传感器，下列说法正确的是( )A、传感器能将非电学量按一定规律转换成电学量B、金属热电阻是一种可以将电学量转换为热学量的传感器C、干簧管是能够感知电场的传感器D、半导体热敏电阻的阻值随温度的升高而增大【答案】：【解析】：第8题【单选题】遥控器能调换电视机频道，利用的是光传感器。
