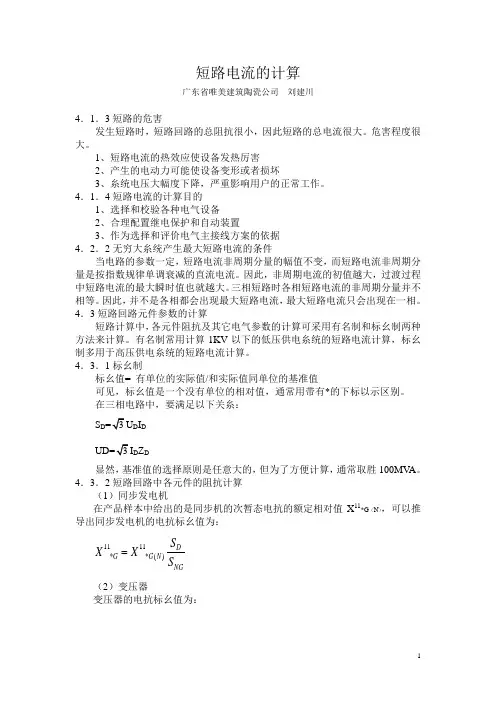

短路电流的计算广东省唯美建筑陶瓷公司 刘建川4．1．3短路的危害发生短路时，短路回路的总阻抗很小，因此短路的总电流很大。
危害程度很大。
1、短路电流的热效应使设备发热厉害2、产生的电动力可能使设备变形或者损坏3、糸统电压大幅度下降，严重影响用户的正常工作。
4．1．4短路电流的计算目的1、选择和校验各种电气设备2、合理配置继电保护和自动装置3、作为选择和评价电气主接线方案的依据4．2．2无穷大糸统产生最大短路电流的条件当电路的参数一定，短路电流非周期分量的幅值不变，而短路电流非周期分量是按指数规律单调衰减的直流电流。
因此，非周期电流的初值越大，过渡过程中短路电流的最大瞬时值也就越大。
三相短路时各相短路电流的非周期分量并不相等。
因此，并不是各相都会出现最大短路电流，最大短路电流只会出现在一相。
4．3短路回路元件参数的计算短路计算中，各元件阻抗及其它电气参数的计算可采用有名制和标幺制两种方法来计算。
有名制常用计算1KV 以下的低压供电糸统的短路电流计算，标幺制多用于高压供电糸统的短路电流计算。
4．3．1标幺制标幺值= 有单位的实际值/和实际值同单位的基准值可见，标幺值是一个没有单位的相对值，通常用带有*的下标以示区别。
在三相电路中，要满足以下关糸：S DD I DD Z D显然，基准值的选择原则是任意大的，但为了方便计算，通常取胜100MV A 。
4．3．2短路回路中各元件的阻抗计算（1）同步发电机在产品样本中给出的是同步机的次暂态电抗的额定相对值X 11*G （N ），可以推导出同步发电机的电抗标幺值为：1111**()D G G N NG S X X S（2）变压器变压器的电抗标幺值为：*%100K D T NT U S X S =式中：U K %为变压器的短路电压比，S NT 为变压器的额定容量。
（3）电抗器*%100R R U X X =式中：U NR ，I NR 为电抗器的额定电压、额定电流值，XR%为电抗器的电抗额定相对值。
变压器短路容量-短路电流计算公式-短路冲击电流的计算供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

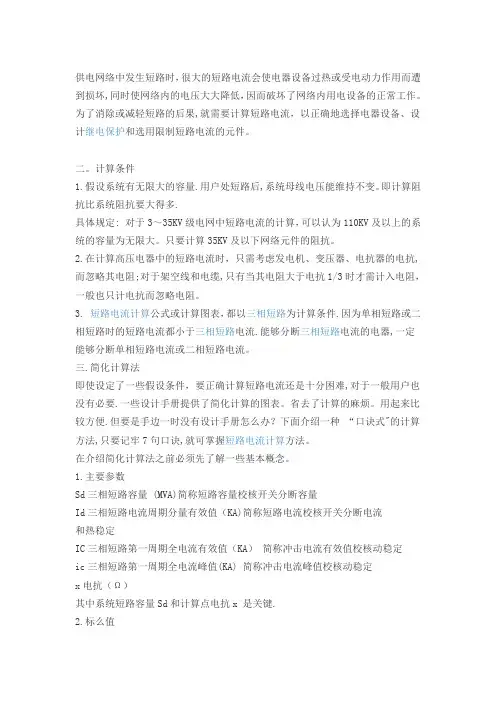

供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二。
计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变。
即计算阻抗比系统阻抗要大得多.具体规定: 对于3～35KV级电网中短路电流的计算，可以认为110KV及以上的系统的容量为无限大。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时，只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻，一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表，都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件，要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表。
省去了计算的麻烦。
用起来比较方便.但要是手边一时没有设计手册怎么办？下面介绍一种“口诀式"的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值（KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值（KA）简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗（Ω）其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量（Sjz)和基准电压(Ujz）.将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算）.（1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230， 115, 37, 10。
