第六讲 短路电流计算（第三章）
一、短路
1.短路的种类及产生短路的原因
电力系统在运行中，由于多种原因，难免出现故障，而使系统的正常运行遭到破坏。根据运行经验，破坏电力系统正常运行的故障最为常见而且危害最大的是各种短路。所谓短路是指不同电位的导体在电气上被短接。
在三相系统中，短路的基本类型有：三相短路、两相短路、两相接地短路、单相短路和单相接地短路等。
在煤矿井下供电系统中，只有三相和两相短路两种。
2.造成短路故障的原因
⑴ 绝缘损坏。电气设备年久陈旧，绝缘自然老化；绝缘瓷瓶表面污秽，使绝缘下降；绝缘受到机械性损伤；供电系统受到雷电的侵袭或者在切换电路时产生过电压，将电气装置绝缘薄弱处击穿，都会造成短路。
⑵ 误操作。例如带负荷拉切隔离开关，形成强大的电弧，造成弧光短路；或将低压设备误接入高压电网，造成短路。
⑶ 鸟兽危害。鸟兽跨越不等电位的裸露导体时，造成短路。
⑷ 恶劣的气候。雷击造成的闪络放电或避雷器动作，架空线路由于大风或导线覆冰引起电杆倾倒等。
⑸ 其它意外事故。挖掘沟渠损伤电缆，起重机臂碰触架空导线，车辆撞击电杆等。
3.短路的危害
短路时系统的阻抗大幅度减小，而电流则大幅度增加。通常短路电流可达正常工作电流的几十倍甚至几百倍。
⑴ 损坏电气设备。短路电流产生的电动力效应和热效应，会使故障设备及短路回路中的其它设备遭到破坏；
⑵ 影响电气设备的正常运行。短路时电网电压骤降，使电气设备不能正常运行；
⑶ 影响系统的稳定性。严重的短路会使并列运行的发电机组失去同步，造成电力系统解列；
⑷ 造成停电事故。短路时，电力系统的保护装置动作，使开关跳闸，从而造成大范围停电。越靠近电源，停电范围越大，造成的经济损失也越严重； ⑸ 产生电磁干扰。不对称短路的不平衡电流，在周围空间将产生很大的交变磁场，干扰附近的通讯线路和自动控制装置的正常工作。
4.计算短路电流的目的和任务
为了使电力系统可靠、安全地运行，将短路带来的损失和影响限制在最小范围，必须正确地进行短路电流计算，以解决下列技术问题：
短路电流计算
第六讲短路电流计算（第三章）
⼀、短路1.短路的种类及产⽣短路的原因
电⼒系统在运⾏中，由于多种原因，难免出现故障，⽽使系统的正常运⾏遭到破坏。根据运⾏经验，破坏电⼒系统正常运⾏的故障最为常见⽽且危害最⼤的是各种短路。所谓短路是指不同电位的导体在电⽓上被短接。
在三相系统中，短路的基本类型有：三相短路、两相短路、两相接地短路、单相短路和单相接地短路等。
在煤矿井下供电系统中，只有三相和两相短路两种。2.造成短路故障的原因
⑴绝缘损坏。电⽓设备年久陈旧，绝缘⾃然⽼化；绝缘瓷瓶表⾯污秽，使绝缘下降；绝缘受到机械性损伤；供电系统受到雷电的侵袭或者在切换电路时产⽣过电压，将电⽓装置绝缘薄弱处击穿，都会造成短路。
⑵误操作。例如带负荷拉切隔离开关，形成强⼤的电弧，造成弧光短路；或将低压设备误接⼊⾼压电⽹，造成短路。
⑶鸟兽危害。鸟兽跨越不等电位的裸露导体时，造成短路。
⑷恶劣的⽓候。雷击造成的闪络放电或避雷器动作，架空线路由于⼤风或导线覆冰引起电杆倾倒等。
⑸其它意外事故。挖掘沟渠损伤电缆，起重机臂碰触架空导线，车辆撞击电杆等。3.短路的危害
短路时系统的阻抗⼤幅度减⼩，⽽电流则⼤幅度增加。通常短路电流可达正常⼯作电流的⼏⼗倍甚⾄⼏百倍。
⑴损坏电⽓设备。短路电流产⽣的电动⼒效应和热效应，会使故障设备及短路回路中的其它设备遭到破坏；
⑵影响电⽓设备的正常运⾏。短路时电⽹电压骤降，使电⽓设备不能正常运⾏；
⑶影响系统的稳定性。严重的短路会使并列运⾏的发电机组失去同步，造成电⼒系统解列；
⑷造成停电事故。短路时，电⼒系统的保护装置动作，使开关跳闸，从⽽造成⼤范围停电。越靠近电源，停电范围越⼤，造成的经济损失也越严重；
⑸ 产⽣电磁⼲扰。不对称短路的不平衡电流，在周围空间将产⽣很⼤的交变磁场，⼲扰附近的通讯线路和⾃动控制装置的正常⼯作。4.计算短路电流的⽬的和任务
为了使电⼒系统可靠、安全地运⾏，将短路带来的损失和影响限制在最⼩范围，必须正确地进⾏短路电流计算，以解决下列技术问题：

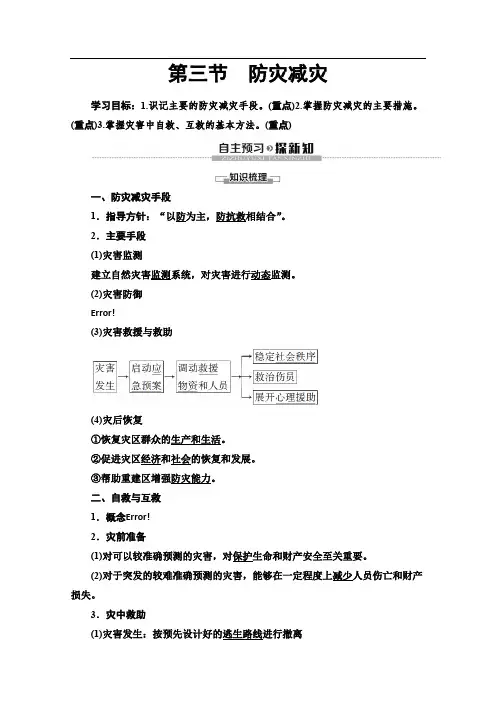

第三节 防灾减灾
