Hastelloy B(N10665、HB)哈氏合金 镍钼合金

哈氏合金(Hastelloy alloy)一、引言哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。

其牌号和典型使用场合如下表所示。

哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B系列：B →B-2(00Ni70Mo28) →B-3C系列：C →C-276(00Cr16Mo16W4) →C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) →C-2000(00Cr20Mo16)G系列：G →G-3（00Cr22Ni48Mo7Cu）→ G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。

第三代材料N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。

由于冶金技术的进步，近年来出现了多个牌号的含~6%Mo的所谓―超级不锈钢‖，替代了G系列合金，使得G系列合金的生产和使用迅速下降。

二、典型哈氏合金化学成分材料的化学成分Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+T aN10665(B-2) 基≤1.0 26.0~30 ≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04≤0.03N10276 (C-276) 基 14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01≤0.08≤2.5≤1.0≤0.04≤0.03 3.0~4.5 ≤0.035N06007 (G-3) 基 21.0~23.5 6.0~ 8.0 18.0~21 ≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.5 1 .5~2.5 ≤0.50三、力学性能哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。

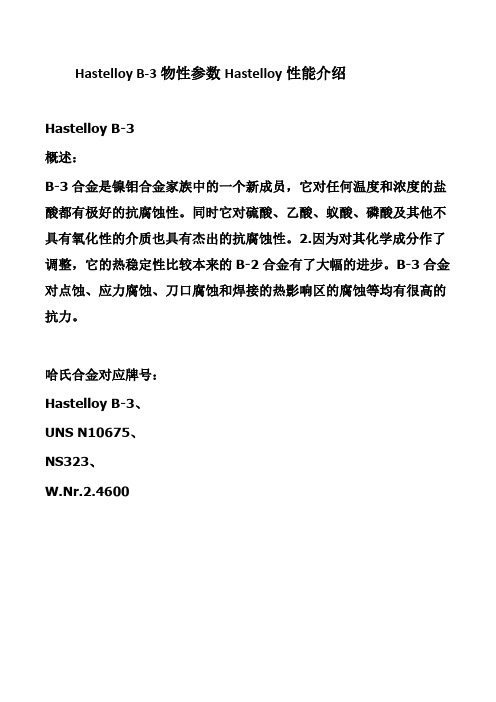

Hastelloy B-3物性参数Hastelloy性能介绍Hastelloy B-3概述：B-3合金是镍钼合金家族中的一个新成员，它对任何温度和浓度的盐酸都有极好的抗腐蚀性。

同时它对硫酸、乙酸、蚁酸、磷酸及其他不具有氧化性的介质也具有杰出的抗腐蚀性。

2.因为对其化学成分作了调整，它的热稳定性比较本来的B-2合金有了大幅的进步。

B-3合金对点蚀、应力腐蚀、刀口腐蚀和焊接的热影响区的腐蚀等均有很高的抗力。

哈氏合金对应牌号：Hastelloy B-3、UNS N10675、NS323、W.Nr.2.4600化学成分：c(％): ≤0.01si(％): ≤0.10mn(％): ≤3.00cr(％): 1.00～3.00ni(％): ≥65.0mo(％): 27.0～32.0 co(％): ≤3.0,合金棒,0 w(％): ≤3.00al(％): ≤0.50cu(％, ,): ≤0.20ti(％): ≤0.,硬度,20fe(％): 1.00～3.0其他(％):物理功能:密度9.24g/cm3熔点1370-1418℃在常温下合金的机械功能的最小值：合金和状态退火A抗拉强度 760Rm N/mm2屈服强度 350RP0.2N/mm2延伸率 40A5 %生产履行规范：薄板、板材、带材：ASTM-B333无缝管：ASTM-B622焊接管：ASTM-B619.B626棒材、圆饼：ASTM-B335锻材：ASTM-B564法兰阀体：ASTM-B564Hastelloy B-3为面心立方晶格结构。

该合金的铁和铬含量被控制在最小值，因此阻碍了其在700-800℃间沉积分出Ni4Mo相，然后降低了加工脆化的风险。

应用规模B-3合金可适用于从前B-2合金所有用途，同B-2合金我一样，B-3也不推荐使用于三价铁盐和二价铜盐存在的环境中，因为这些盐会很快引起腐蚀破坏。

当盐酸接触到铁和铜时，会与之发生化学反应生成三价铁盐和二价铜盐此合金具有以下特性：瞬时暴露在中温时仍能坚持优异的塑功能优异的耐点蚀和应力腐蚀开裂功能力优异的耐刀口腐蚀和热影响区腐蚀的功能优异的耐醋酸、乙酸、磷酸和其它非氧化性酸的功能力优异的耐各种浓度和温度下盐酸腐蚀的功能力哈氏合金种类标准：可生产各种标准的Hastelloy B-3无缝管，Hastelloy B-3钢板，Hastelloy B-3圆钢，Hastelloy B-3锻件，Hastelloy B-3带材，Hastelloy B-3丝材，Hastelloy B-3圆饼，Hastelloy B-3环形。

国内外镍基合金材料牌号对照表
目前，我国对国际上应用的大部分镍基及铁基合金进行了研究和生产，早在1975年就制订并颁布了第一个镍基耐蚀合金试行标准YB-687-75,当时仅列入了8种耐蚀合金牌号，随着冶金设备和技术的提高，镍基耐蚀合金品种得到迅速增长，，由于种种原因，标准至今还未修订，已远远不能满足要求。

国内常见编号方法是以元素符号与含量数字表示型号，型号前加0表示C≤0.08%,加00表示C≤0.03% 。

如00Crl6Ni65M016表示C≤0.03%，Cr 为16%左右、Ni为65%左右、Mo为16%左右。

由于国内标准的滞后，国内这种编号方法还没有完全被人们接受。

现在常见的一种方法是采用国际上著名的INCO公司和哈氏合金公司分类方法。

INCO公司合金系列具体类编号如下。

合金元素含量低的镍合金称为镍（Ni），Ni-Cu系合金称为蒙镍尔（Monel）,Ni-Cr和Ni-Cr-Fe系列合金称因康镍（lnconel）Ni-Fe-Cr合金（也就是铁镍基合金）称为因康铬依
（In-coloy），用不同的数字将同一类合金分成两组，第一位数字是偶数的是固溶强化合金，第一位为奇数的则为析出强化合金，具体如表1-6。

哈氏（Hastelly）公司合金系列主要地有关哈斯特依合金，Ni-Mo、Ni-Cr-Mo合金是哈斯特洛依合金的主要系列。

镍基及铁镍基耐蚀合金化学成分见表1-7。

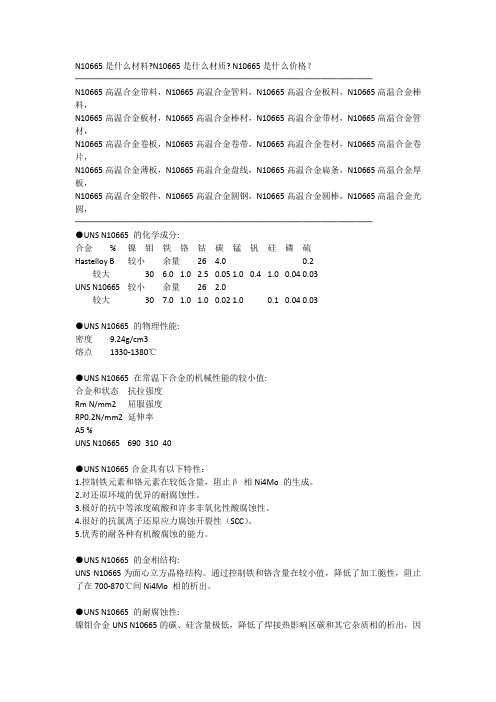

N10665是什么材料?N10665是什么材质? N10665是什么价格？──────────────────────────────────N10665高温合金带料，N10665高温合金管料，N10665高温合金板料，N10665高温合金棒料，N10665高温合金板材，N10665高温合金棒材，N10665高温合金带材，N10665高温合金管材，N10665高温合金卷板，N10665高温合金卷带，N10665高温合金卷材，N10665高温合金卷片，N10665高温合金薄板，N10665高温合金盘线，N10665高温合金扁条，N10665高温合金厚板，N10665高温合金锻件，N10665高温合金圆钢，N10665高温合金圆棒，N10665高温合金光圆，──────────────────────────────────●UNS N10665 的化学成分:合金% 镍钼铁铬钴碳锰钒硅磷硫Hastelloy B 较小余量26 4.0 0.2较大30 6.0 1.0 2.5 0.05 1.0 0.4 1.0 0.04 0.03UNS N10665 较小余量26 2.0较大30 7.0 1.0 1.0 0.02 1.0 0.1 0.04 0.03●UNS N10665 的物理性能:密度9.24g/cm3熔点1330-1380℃●UNS N10665 在常温下合金的机械性能的较小值:合金和状态抗拉强度Rm N/mm2 屈服强度RP0.2N/mm2 延伸率A5 %UNS N10665 690 310 40●UNS N10665合金具有以下特性：1.控制铁元素和铬元素在较低含量，阻止β相Ni4Mo 的生成。

2.对还原环境的优异的耐腐蚀性。

3.极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。

4.很好的抗氯离子还原应力腐蚀开裂性（SCC）。

5.优秀的耐各种有机酸腐蚀的能力。

●UNS N10665 的金相结构:UNS N10665为面心立方晶格结构。

哈氏合金(Hastelloy-alloy)哈氏合金(Hastelloy alloy)一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。

哈氏合金牌号哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。

哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。

当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。

标准试验方法均为常压沸腾盐酸法，评定方法为失重法。

由于哈氏B-2合金是抗盐酸腐蚀的合金，因此，常压沸腾盐酸法检验哈氏B-2合金的晶间腐蚀倾向相当不敏感。

国内科研机构用高温盐酸法对哈氏B-2合金进行研究发现：哈氏B-2合金的耐蚀性能不仅取决于其化学成分，还取决于其热加工的控制过程。

当热加工工艺控制不当时，哈氏B-2合金不仅晶粒长大，而且晶间会析出现高Mo 的σ相，此时，哈氏B-2合金的抗晶间腐蚀的性能明显下降，在高温盐酸试验中，的加热速度把材料加热到要求达到的温度，即要求首先要把加热炉的温度上升到要求温度，再把材料放入炉中加热。

2：热加工哈氏B-2合金可以在900~1160℃范围内进行热加工，加工过后应该以水淬火。

为了确保有最好的耐蚀性能，热加工过后应该退火。

3：冷加工冷加工的哈氏B-2合金必须经过固溶处理，由于其具有比奥氏体不锈钢高得多的加工硬化率，所以成形设备要细心考虑。

如果执行了冷成形工艺，那么有必要进行级间退火。

冷加工变形量超过15%时，使用前要固溶处理。

4：热处理固溶热处理温度要控制在1060~1080℃之间，之后进行水冷淬火或材料厚度在1.5mm以上时可以快速空冷以获得最好的耐蚀性能。

在任何加热操作过程中，材料的表面清洁均要有预先的防范。

哈氏合金材料或设备部件在进行热处理时要注意以下一些问题：为了防止设备部件热处理变形，应采用不锈钢加强环；对装炉温度、加热和冷却时间应严格控制；装炉前，对热处理件进行预处理，防止产生热裂纹；热处理后，对热处理件100%PT；在热处理过程中如产生热裂纹，经过打磨消除后需补焊者，要采用专门的补焊工艺。

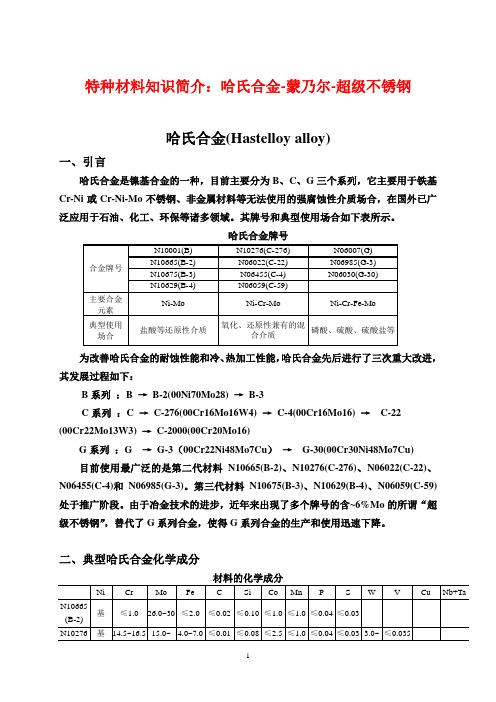

特种材料知识简介：哈氏合金-蒙乃尔-超级不锈钢哈氏合金(Hastelloy alloy)一、引言哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。

其牌号和典型使用场合如下表所示。

哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B系列：B →B-2(00Ni70Mo28) →B-3C系列：C →C-276(00Cr16Mo16W4) →C-4(00Cr16Mo16) →C-22(00Cr22Mo13W3) →C-2000(00Cr20Mo16)G系列：G →G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。

第三代材料N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。

由于冶金技术的进步，近年来出现了多个牌号的含~6%Mo的所谓“超级不锈钢”，替代了G系列合金，使得G系列合金的生产和使用迅速下降。

二、典型哈氏合金化学成分材料的化学成分三、力学性能哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。

哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。

当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。

材料的力学性能四、常用哈氏合金1：Hastelloy B-2 alloy(哈氏B-2合金)一、耐蚀性能哈氏B-2合金是一种有极低含碳量和含硅量的Ni-Mo合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。

国内外镍基合金材料牌号对照表
目前，我国对国际上应用的大部分镍基及铁基合金进行了研究和生产，早在1975年就制订并颁布了第一个镍基耐蚀合金试行标准YB-687-75,当时仅列入了8种耐蚀合金牌号，随着冶金设备和技术的提高，镍基耐蚀合金品种得到迅速增长，，由于种种原因，标准至今还未修订，已远远不能满足要求。

国内常见编号方法是以元素符号与含量数字表示型号，型号前加0表示C≤0.08%,加00表示C≤0.03% 。

如00Crl6Ni65M016表示C≤0.03%，Cr 为16%左右、Ni为65%左右、Mo为16%左右。

由于国内标准的滞后，国内这种编号方法还没有完全被人们接受。

现在常见的一种方法是采用国际上著名的INCO公司和哈氏合金公司分类方法。

INCO公司合金系列具体类编号如下。

合金元素含量低的镍合金称为镍（Ni），Ni-Cu系合金称为蒙镍尔（Monel）,Ni-Cr和Ni-Cr-Fe系列合金称因康镍（lnconel）Ni-Fe-Cr合金（也就是铁镍基合金）称为因康铬依
（In-coloy），用不同的数字将同一类合金分成两组，第一位数字是偶数的是固溶强化合金，第一位为奇数的则为析出强化合金，具体如表1-6。

哈氏（Hastelly）公司合金系列主要地有关哈斯特依合金，Ni-Mo、Ni-Cr-Mo合金是哈斯特洛依合金的主要系列。

镍基及铁镍基耐蚀合金化学成分见表1-7。

Hastelloy B-2镍基合金棒Hastelloy B-2哈氏合金板产品名称：HastelloyB-2【镍基合金】产品产地：日本冶金/SMC/VDM/ATI产品品牌：德国蒂森克虏伯VDM 美国哈氏合金日本冶金 OUTOKUMPU(奥托坤普) 美国冶联ATI 产品规格：锻件、棒材、板材、带材、环件、丝材、法兰等可根据客户要求生产产品应用：普遍的应用于航天航空、电力、石油化学、船舶、机械、电子、环保等各个行业。

========= 郭瑜欣17-30--1868--763咨询=====================================下面，有关HastelloyB-2化学成分及性能介绍：耐腐蚀合金Hastelloy B-2材料牌号：Hastelloy B-2德国牌号：W.Nr.2.461DIN牌号：NiMo28法国牌号：NiMo28美国牌号：UNS N10665ISO牌号：NiMo28Hastelloy B-2是一种抗腐蚀、固溶态的镍钼合金。

Hastelloy B-2具有以下特性：●控制铁元素和铬元素在最低含量，阻止β相Ni4Mo的生成。

●对还原环境的优异的耐腐蚀性。

●极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。

●很好的抗氯离子还原应力腐蚀开裂性(SCC)。

●优秀的耐各种有机酸腐蚀的能力Hastelloy B-2化学成分：碳 C：≤0.02，铬Cr：≤1.0，镍Ni：余量，铁Fe：≤2.0，锰Mn：≤1.0，硅 S：≤0.10，钼Mo：26-30，Hastelloy B-2物理性能：密度：ρ=9.2g/cm3熔化温度范围：1330～1380℃————————————————上海冶韩库存规格齐全棒材规格:黑皮圆钢：Φ50-600，L1000-4000车光圆钢：Φ60-600，L1000-5000热轧圆钢：Φ20-50，L1000-5000冷拉圆钢：Φ4-20，L1000-5000线材规格：热轧线材：5.5-25，以卷的方式供应冷拉线材：0.5-15，5.5-25，以卷或者盘的方式供应板材规格：热轧板材：厚T 4.5-36,宽W650-2000，长L1000-45000 冷轧板材：厚T 0.8-4.5,宽W650-1000，长L800-2200 管材规格：无缝管：可按客户要求订做焊管：按客户要求订做。

HastelloyB2哈氏合金金相组织HastelloyB2相近牌号
HastelloyB2的化学成分:
（上海墨钜特殊钢）
HastelloyB2的物理性能:
HastelloyB2在常温下合金的机械性能的最小值:
HastelloyB2合金具有以下特性：
1.控制铁元素和铬元素在最低含量，阻止β相Ni4Mo的生成。

2.对还原环境的优异的耐腐蚀性。

3.极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。

4.很好的抗氯离子还原应力腐蚀开裂性（SCC）。

5.优秀的耐各种有机酸腐蚀的能力。

HastelloyB2的金相结构:
HastelloyB2为面心立方晶格结构。

通过控制铁和铬含量在最小值，降低了加工脆性，阻止了在700-870℃间Ni4Mo相的析出。

HastelloyB2的耐腐蚀性:镍钼合金HastelloyB2的碳、硅含量极低，降低了焊接热影响区碳和其它杂质相的析出，因此其焊缝也具有足够的抗腐蚀性。

合金HastelloyB2在还原性介质中具有很好的抗腐蚀性，如各种温度和浓度的盐酸溶液。

在中等浓度的硫酸溶液（或者含有一定量的氯离子）中也具有很好的抗腐蚀性。

同时也能用于醋酸和磷酸环境。

合金材料只有在适宜的金相状态和纯净的晶体结构时才能具有最好的耐腐蚀性。

HastelloyB2应用范围应用领域有：合金HastelloyB2在化学、石化、能源制造和污染控制领域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中。

Hastelloy B合金哈氏合金B是一种镍钼基合金，在氧化性自然环境（比如硫酸）中具备很高的耐蚀性，而且在高溫标准下主要表现优良。

哈氏合金B是AmericanElements以商品名AEAlloys™售卖的诸多金属材料合金之一。

AEAlloys™一般可马上在大部分总数中应用，有条形，锭状，带条状，条状，颗粒状，块状和箔状。

超高纯和高纯的方式还包含金属粉，亚微米粉末状和纳米，总体目标为塑料薄膜堆积，及其用以粉料的有机化学液相堆积（CVD）和物理学液相堆积（PVD）运用。

英国原素企业在可用时可生产制造很多规范级别，包含军工用规格型号（军工用级）；ACS，实验试剂和技术等级；食品类，农牧业和制药业级；电子光学级，USP和EP/BP（欧洲药典/英国药典），并遵照可用的ASTM检测规范。

出示典型性和订制包裝。

关键运用包含滚动轴承部件，舱底，锻造，台阶电焊焊接和辐射源屏蔽掉。

Hastelloy B 相近牌号：GB/T UNS TrademarkNS321N10001HastelloyBHastelloy B 的化学成分:合金%镍钼铁铬钴碳锰钒硅磷硫最小余量26 4.00.2最大30 6.0 1.0 2.50.050.40.040.03Hastelloy B 的物理性能:密度9.24g/cm3熔点1330-1380℃Hastelloy B 在常温下合金的机械性能的最小值:合金和状态抗拉强度Rm N/mm2屈服强度RP0.2 N/mm2延伸率A5 %固熔态69031040 HastelloyB合金具备下列特点：1.操纵含铁和铬元素在最少成分，阻拦β相Ni4Mo的转化成。

2.对复原自然环境的出色的耐蚀性。

3.很好的抗中等水平浓度值盐酸和很多非氧化性酸腐蚀。

4.非常好的抗氯离子含量复原晶间腐蚀裂开性（SCC）。

5.出色的耐各种各样柠檬酸浸蚀的工作能力。

HastelloyB的金相分析构造:HastelloyB为体心晶格常数构造。
