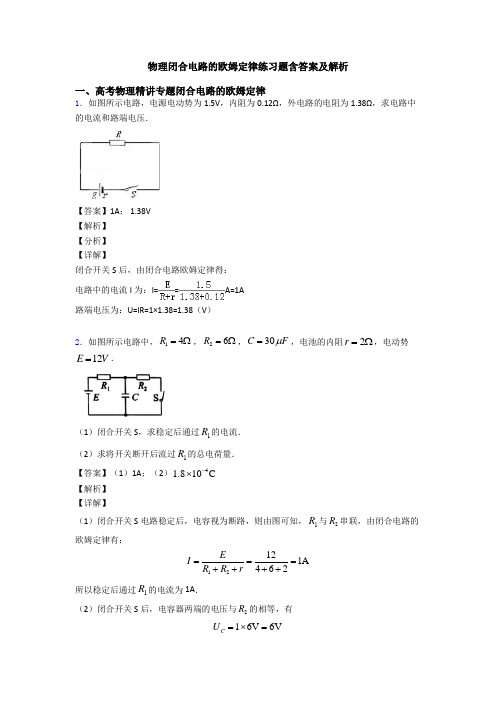

物理闭合电路的欧姆定律练习题含答案及解析一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路,电源电动势为1.5V ,内阻为0.12Ω,外电路的电阻为1.38Ω,求电路中的电流和路端电压.【答案】1A ; 1.38V 【解析】 【分析】 【详解】闭合开关S 后,由闭合电路欧姆定律得: 电路中的电流I 为:I==A=1A路端电压为:U=IR=1×1.38=1.38(V )2.如图所示电路中,14R =Ω,26R =Ω,30C F μ=,电池的内阻2r =Ω,电动势12E V =.(1)闭合开关S ,求稳定后通过1R 的电流. (2)求将开关断开后流过1R 的总电荷量. 【答案】(1)1A ;(2)41.810C -⨯ 【解析】 【详解】(1)闭合开关S 电路稳定后,电容视为断路,则由图可知,1R 与2R 串联,由闭合电路的欧姆定律有:12121A 462E I R R r ===++++所以稳定后通过1R 的电流为1A .(2)闭合开关S 后,电容器两端的电压与2R 的相等,有16V 6V C U =⨯=将开关S 断开后,电容器两端的电压与电源的电动势相等,有'12V C U E ==流过1R 的总电荷量为()'63010126C C C Q CU CU -=-=⨯⨯-41.810C -=⨯3.手电筒里的两节干电池(串联)用久了,灯泡发出的光会变暗,这时我们会以为电池没电了。
但有人为了“节约”,在手电筒里装一节新电池和一节旧电池搭配使用。
设一节新电池的电动势E 1=1.5V ,内阻r 1=0.3Ω;一节旧电池的电动势E 2=1.2V ,内阻r 2=4.3Ω。
手电筒使用的小灯泡的电阻R =4.4Ω。
求: (1)当使用两节新电池时,灯泡两端的电压;(2)当使用新、旧电池混装时,灯泡两端的电压及旧电池的内阻r 2上的电压; (3)根据上面的计算结果,分析将新、旧电池搭配使用是否妥当。
高考物理闭合电路的欧姆定律技巧和方法完整版及练习题含解析一、高考物理精讲专题闭合电路的欧姆定律1.如图所示的电路中,两平行金属板A 、B 水平放置,两板间的距离d =40 cm 。
电源电动势E =24 V ,内电阻r =1 Ω,电阻R =15 Ω。
闭合开关S ,待电路稳定后,将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射入两板间,小球恰能到达A 板。
若小球带电荷量为q =1×10-2 C ,质量为m =2×10-2 kg ,不考虑空气阻力,取g =10 m/s 2。
求: (1)A 、B 两板间的电压U ; (2)滑动变阻器接入电路的阻值R P ; (3)电源的输出功率P 。
【答案】(1)8V ;(2)8Ω;(3)23W 【解析】 【详解】(1)对小球从B 到A 的过程,由动能定理:2102qU mgd mv --=- 解得:U =8V(2)由欧姆定律有: E UI R r-=+ PU I R 电流为:=解得:8P R =Ω(3)根据电功率公式有:()2pP I R R =+解得:P 23W =2.如图所示,竖直放置的两根足够长的光滑金属导轨相距为L ,导轨的两端 分别与电源(串有一滑动变阻器 R )、定值电阻、电容器(原来不带电)和开关K 相连.整个空间充满了垂直于导轨平面向外的匀强磁场,其磁感应强度的大小为B .一质量为m ,电阻不计的金属棒 ab 横跨在导轨上.已知电源电动势为E ,内阻为r ,电容器的电容为C ,定值电阻的阻值为R0,不计导轨的电阻.(1)当K 接1时,金属棒 ab 在磁场中恰好保持静止,则滑动变阻器接入电路的阻值 R 为多大?(2)当 K 接 2 后,金属棒 ab 从静止开始下落,下落距离 s 时达到稳定速度,则此稳定速度的大小为多大?下落 s 的过程中所需的时间为多少?(3) ab 达到稳定速度后,将开关 K 突然接到3,试通过推导,说明 ab 作何种性质的运动?求 ab 再下落距离 s 时,电容器储存的电能是多少?(设电容器不漏电,此时电容器没有被击穿)【答案】(1)EBL r mg -(2)44220220B L s m gR mgR B L +(3)匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】(1)金属棒ab 在磁场中恰好保持静止,由BIL=mgE I R r=+ 得 EBLR r mg=- (2)由 220B L vmg R =得 022mgR v B L =由动量定理,得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L+= (3)K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”,电流是恒定的. v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得:2222mgsCB L E m cB L∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合,关键要会推导加速度的表达式,通过分析棒的受力情况,确定其运动情况.3.如图所示,电源的电动势110V E =,电阻121R =Ω,电动机绕组的电阻0.5R =Ω,开关1S 始终闭合.当开关2S 断开时,电阻1R 的电功率是525W ;当开关2S 闭合时,电阻1R 的电功率是336W ,求:(1)电源的内电阻r ;(2)开关2S 闭合时电动机的效率。

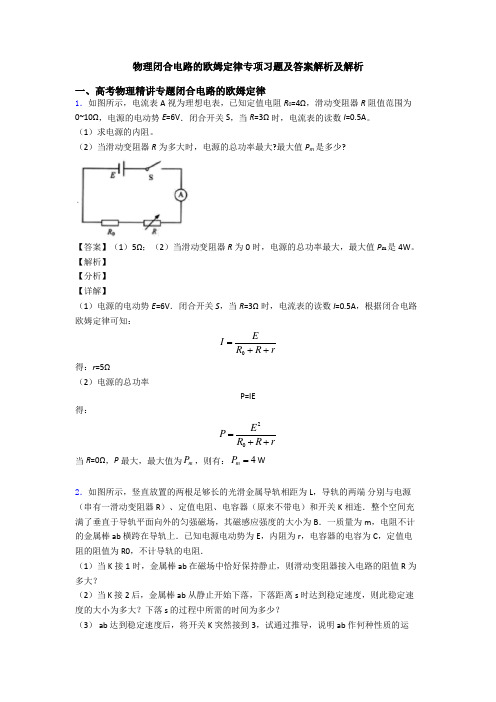

物理闭合电路的欧姆定律专项习题及答案解析及解析一、高考物理精讲专题闭合电路的欧姆定律1.如图所示,电流表A 视为理想电表,已知定值电阻R 0=4Ω,滑动变阻器R 阻值范围为0~10Ω,电源的电动势E =6V .闭合开关S ,当R =3Ω时,电流表的读数I =0.5A 。
(1)求电源的内阻。
(2)当滑动变阻器R 为多大时,电源的总功率最大?最大值P m 是多少?【答案】(1)5Ω;(2)当滑动变阻器R 为0时,电源的总功率最大,最大值P m 是4W 。
【解析】 【分析】 【详解】(1)电源的电动势E =6V .闭合开关S ,当R =3Ω时,电流表的读数I =0.5A ,根据闭合电路欧姆定律可知:0EI R R r=++得:r =5Ω(2)电源的总功率P=IE得:20E P R R r=++当R =0Ω,P 最大,最大值为m P ,则有:4m P =W2.如图所示,竖直放置的两根足够长的光滑金属导轨相距为L ,导轨的两端 分别与电源(串有一滑动变阻器 R )、定值电阻、电容器(原来不带电)和开关K 相连.整个空间充满了垂直于导轨平面向外的匀强磁场,其磁感应强度的大小为B .一质量为m ,电阻不计的金属棒 ab 横跨在导轨上.已知电源电动势为E ,内阻为r ,电容器的电容为C ,定值电阻的阻值为R0,不计导轨的电阻.(1)当K 接1时,金属棒 ab 在磁场中恰好保持静止,则滑动变阻器接入电路的阻值 R 为多大?(2)当 K 接 2 后,金属棒 ab 从静止开始下落,下落距离 s 时达到稳定速度,则此稳定速度的大小为多大?下落 s 的过程中所需的时间为多少?(3) ab 达到稳定速度后,将开关 K 突然接到3,试通过推导,说明 ab 作何种性质的运动?求 ab 再下落距离 s 时,电容器储存的电能是多少?(设电容器不漏电,此时电容器没有被击穿)【答案】(1)EBL r mg -(2)44220220B L s m gR mgR B L +(3)匀加速直线运动 2222mgsCB L m cB L +【解析】 【详解】(1)金属棒ab 在磁场中恰好保持静止,由BIL=mgE I R r=+ 得 EBLR r mg=- (2)由 220B L vmg R =得 022mgR v B L =由动量定理,得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=(3)K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”,电流是恒定的. v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得:2222mgsCB L E m cB L ∆=+【点睛】本题是电磁感应与电路、力学知识的综合,关键要会推导加速度的表达式,通过分析棒的受力情况,确定其运动情况.3.某实验小组设计了如图所示的欧姆表电路,通过调控电键S 和调节电阻箱2R ,可使欧姆表具有“1⨯”和“10⨯”两种倍率。

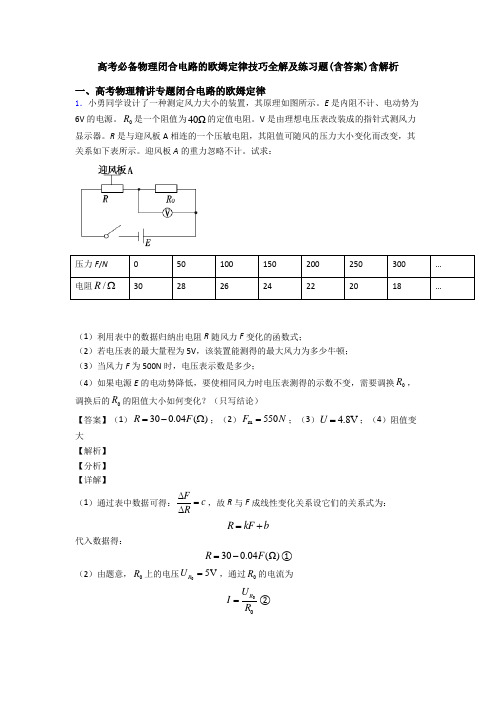

高考必备物理闭合电路的欧姆定律技巧全解及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1.小勇同学设计了一种测定风力大小的装置,其原理如图所示。
E 是内阻不计、电动势为6V 的电源。
0R 是一个阻值为40Ω的定值电阻。
V 是由理想电压表改装成的指针式测风力显示器。
R 是与迎风板A 相连的一个压敏电阻,其阻值可随风的压力大小变化而改变,其关系如下表所示。
迎风板A 的重力忽略不计。
试求:压力F /N 0 50 100 150 200 250 300 … 电阻/R Ω30282624222018…(1)利用表中的数据归纳出电阻R 随风力F 变化的函数式;(2)若电压表的最大量程为5V ,该装置能测得的最大风力为多少牛顿; (3)当风力F 为500N 时,电压表示数是多少;(4)如果电源E 的电动势降低,要使相同风力时电压表测得的示数不变,需要调换0R ,调换后的0R 的阻值大小如何变化?(只写结论)【答案】(1)300.04()R F =-Ω;(2)m 550F N =;(3) 4.8V U =;(4)阻值变大 【解析】 【分析】 【详解】(1)通过表中数据可得:Fc R∆=∆,故R 与F 成线性变化关系设它们的关系式为: R kF b =+代入数据得:300.04(Ω)R F =-①(2)由题意,0R 上的电压05V R U =,通过0R 的电流为00R U I R =②R R E U U R I I-==③ 解①~④式,得,当电压表两端电压R U 为5V 时,测得的风力最大m 550F N =④(3)由①式得10ΩR =004.8V R EU R R ==+⑤ (4)阻值变大2.如图所示电路,电源电动势为1.5V ,内阻为0.12Ω,外电路的电阻为1.38Ω,求电路中的电流和路端电压.【答案】1A ; 1.38V 【解析】 【分析】 【详解】闭合开关S 后,由闭合电路欧姆定律得: 电路中的电流I 为:I==A=1A路端电压为:U=IR=1×1.38=1.38(V )3.如图所示,R 1=R 3=2R 2=2R 4,电键S 闭合时,间距为d 的平行板电容器C 的正中间有一质量为m ,带电量为q 的小球恰好处于静止状态;现将电键S 断开,小球将向电容器某一个极板运动。
闭合电路的欧姆定律1.小量程电流表G(表头)的改装原理由U =I (R +R )由I R =(I -I )R[思维诊断](1)串联电阻的总阻值大于电路中任意一个电阻。
( ) (2)并联电阻的总阻值大于电路中任意一个电阻。
( ) (3)电流表改装时,并联的电阻越小,改装后的量程越大。
( )1. 一个T 形电路如图所示,电路中的电阻R 1=10 Ω,R 2=120 Ω,R 3=40 Ω。
另有一测试电源,电动势为100 V ,内阻忽略不计。
则( )A .当c 、d 端短路时,a 、b 之间的等效电阻是40 ΩB .当a 、b 端短路时,c 、d 之间的等效电阻是40 ΩC .当a 、b 两端接通测试电源时,c 、d 两端的电压为80 VD .当c 、d 两端接通测试电源时,a 、b 两端的电压为80 V2.有一灵敏电流计,其表头内阻R g =1 000 Ω,满偏电流I g =100 μA ,以下说法正确的是( ) A .把它改成量程为1.5 V 的电压表,应串联一个15 kΩ的电阻 B .把它改成量程为1.0 A 的电流表,应并联一个1 Ω的电阻C .把它改成量程为1.0 A 的电流表,测量某电流时读数为0.5 A ,此时流过表头的电流为50 μAD .把它改成量程为1.5 V 的电压表,测量某电压时读数为1.5 V ,此时流过表头的电流为100 μA 3.如图所示,A 、B 、C 、D 四个电路中,电源电动势为E ,电阻为r ,定值电阻为R 0,当滑动变阻器R 的滑片P 从a 向b 滑动时,电压表示数将变大的电路是( )2.闭合电路的欧姆定律 (1)闭合电路①组成⎩⎪⎨⎪⎧内电路:电源内部的电路。
内电阻所降落的电压称为 内电压。
外电路:电源外部的电路。
其两端电压称为外电压 或(路端电压)。
②内、外电压的关系:E =U 外+U 内。
(2)闭合电路的欧姆定律①内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。
高三物理第一轮复习:闭合电路的欧姆定律知识精讲【本讲主要内容】闭合电路的欧姆定律1. 知道电源电动势和内阻的物理意义。
2. 理解闭合电路的欧姆定律及公式,并能用来解决电路问题。
3. 理解路端电压与电流(或外电阻)的关系,并能用来分析计算电路问题。
【知识掌握】 【知识点精析】1. 电源的电动势和内电阻(1)电源的电动势E:表示电源把其他形式的能转化为电能的本领的物理量。
它是由电源本身的性质决定的,跟外电路的组成无关。
不同的电源,电动势不同。
电动势越大,说明它在移送同样电荷的过程中能够把更多的其他形式的能转化为电能,能够维持导体两端的持续的电压。
电源的电动势等于电源没有接入电路时两极间的电压。
(2)电源的内电阻r :电源内部电路的电阻。
电流通过内电路时要产生热量,电能转化为内能。
2. 闭合电路的欧姆定律:闭合电路中的电流跟电源的电动势成正比,跟闭合电路的总电阻成反比。
即rR EI +=或E =I(R +r ) E =U +Ir 等。
3. 路端电压U同外电阻R 的关系: (1)关系式:U =E -Ir (2)U =IR =Rr 1E rR ER+=+R ↑(↓)⇒rR EI +=,I↓(↑)⇒U =E -Ir ,U ↑(↓) 即路端电压随外电阻增大(减小)而增大(减小)。
外电阻R →∞电流I →0则内电压为0,外电压U=E 。
所以可以用内阻很大的电压表粗测电源的电动势。
外电阻R →0电流I=rE则内电压为E ,外电压U=0。
因电源的内阻很小,电流很大,易烧坏电源,应避免长时间发生。
4. 闭合电路的欧姆定律的U -I 图象(1)实线是通过实验所测得的数据实际得到的图线,虚线是将实线外推而得到的理论上存在的图线。
(2)图线与纵坐标的交点表示外电路断路时的路端电压,其值为E 。
(3)图线与横坐标的交点表示外电路短路时的短路电流,其值为E/r 。
(4)图线的斜率的绝对值表示内电阻。
5. 闭合电路的功率根据能量守恒有EIt=UIt+rt I 2(1)电源的总功率:电源把其它形式的能转化为电能的功率P=IE=IU+I U '(2)电源的输出功率:外电路消耗的功率P=IU=IE -r I 2 当电路为纯电阻电路时,其大小与外电路的负载电阻的大小、电源的电动势和内阻有关系,此时其表达式Rr4)r R (R E R )r R E (R I P 2222+-=+== 可见当R=r 时,电源的输出功率最大r4E P 2m =此时电源的效率%50rR RIE IU =+==η(3)电源内耗的功率:P=r I 2【解题方法指导】一. 闭合电路的计算[例1](2001年春理综)如图所示,AB 、CD 为两根平行的相同的均匀的电阻丝。
课题:闭合电路的欧姆定律知识点总结:一、闭合电路的欧姆定律1.闭合电路欧姆定律(1)内容:闭合电路里的电流跟电源的电动势成正比,跟内、外电阻之和成反比。
(2)公式 ①I =E R +r (只适用于纯电阻电路); ②E =U外+Ir (适用于所有电路)。
(3) 在外电路中,沿电流方向电势降低.二、.路端电压与外电阻的关系1.路端电压随着外电阻的增大而增大,随着外电阻的减小而减小,但不呈线性变化.2.U -I 图像中,直线斜率的绝对值等于电源的内阻,即内阻r =|ΔU ΔI|. 典例强化例1、将一电源电动势为E ,内电阻为r 的电池与外电路连接,构成一个闭合电路,用R 表示外电路电阻,I 表示电路的总电流,下列说法正确的是() A .由U 外=IR 可知,外电压随I 的增大而增大B .由U 内=Ir 可知,电源两端的电压随I 的增大而增大C .由U =E -Ir 可知,电源输出电压随输出电流I 的增大而减小D .由P =IU 可知,电源的输出功率P 随输出电流I 的增大而增大例2、如图所示,R 为电阻箱,电表为理想电压表.当电阻箱读数为R 1=2 Ω时,电压表读数为U 1=4 V ;当电阻箱读数为R 2=5 Ω,电压表读数为U 2=5 V .求:电源的电动势E 和内阻r .例3、如图所示电路,电源内阻不可忽略。
开关S 闭合后,在滑动变阻器R 0的滑片向下滑动的过程中( )A .电压表的示数增大,电流表的示数减小一般情况 U =IR =E R +r ·R =E 1+r R ,当R 增大时,U 增大 特殊情况 (1)当外电路断路时,I =0,U =E (2)当外电路短路时,I 短=E r ,U =0B .电压表的示数减小,电流表的示数增大C .电压表与电流表的示数都增大D .电压表与电流表的示数都减小例4、如图所示的电路,水平放置的平行板电容器中有一个带电液滴正好处于静止状态,现将滑动变阻器的滑片P 向左移动,则( )A .电容器中的电场强度将增大B .电容器的电容将减小C .电容器上的电荷量将减少D .液滴将向上运动例5、如图所示为某一电源的U -I 图线,由图可知() A .电源电动势为2 V B .电源内电阻为13Ω C .电源短路时电流为6 A D .电路路端电压为1 V 时,电路中电流为5 A例6、如图所示是某直流电路中电压随电流变化的图象,其中a 、b 分别表示路端电压、负载电阻上电压随电流变化的情况,下列说法正确的是()A .阴影部分的面积表示电源输出功率B .阴影部分的面积表示电源的内阻上消耗的功率C .当满足α=β时,电源效率最高D .当满足α=β时,电源效率小于50% 知识巩固练习1.下列关于电动势的说法正确的是() A .电动势就是电压,就是内、外电压之和B .电动势不是电压,但在数值上等于内、外电压之和C .电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D .电动势的大小与外电路的结构无关2.电动势为E ,内阻为r 的电源,向可变电阻R 供电,关于路端电压说法正确的是()A .因为电源电动势不变,所以路端电压也不变B .因为U =IR ,所以当I 增大时,路端电压也增大C .因为U =E -Ir ,所以当I 增大时,路端电压减小D .若外电路断开,则路端电压为E3..某电路如图所示,已知电池组的总内阻r =1 Ω,外电路电阻R =5 Ω,理想电压表的示数U =3.0V,则电池组的电动势E等于()A.3.0 V B.3.6 V C.4.0 V D.4.2 V4.如图所示电路,电源内阻不可忽略。
高中物理闭合电路的欧姆定律试题(有答案和解析)含解析一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,三个电阻的阻值均为4Ω,电容器的电容为20μF ,电流表内阻不计,求:(1)闭合开关S 后,电容器所带电荷量;(2)断开开关S 后,通过R 2的电荷量。
【答案】(1)6.4×10-5C ;(2)53.210C -⨯【解析】【分析】【详解】(1)当电键S 闭合时,电阻1R 、2R 被短路,据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量 653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后,电容器相当于电源,外电路1R 、2R 并联后与3R 串联,由于各个电阻相等,则通过2R 的电荷量为51 3.210C 2Q Q -==⨯'2.如图所示,水平U 形光滑框架,宽度1L m =,电阻忽略不计,导体棒ab 的质量0.2m kg =,电阻0.5R =Ω,匀强磁场的磁感应强度0.2B T =,方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒,当ab 棒的速度达到2/m s 时,求此时: ()1ab 棒产生的感应电动势的大小;()2ab 棒产生的感应电流的大小和方向;()3ab 棒所受安培力的大小和方向;()4ab 棒的加速度的大小.【答案】(1)0.4V (2)0.8A 从a 流向b (3)0.16N 水平向左 (4)24.2/m s【解析】【分析】【详解】试题分析:(1)根据切割产生的感应电动势公式E=BLv ,求出电动势的大小.(2)由闭合电路欧姆定律求出回路中电流的大小,由右手定则判断电流的方向.(3)由安培力公式求出安培力的大小,由左手定则判断出安培力的方向.(4)根据牛顿第二定律求出ab 棒的加速度.(1)根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯=(2)由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===,由右手定则可知电流方向为:从a 流向b(3)ab 受安培力0.20.810.16F BIL N N ==⨯⨯=,由左手定则可知安培力方向为:水平向左(4)根据牛顿第二定律有:F F ma -=安,得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m 安--=== 3.如图所示,质量m=1 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1 m 的光滑绝缘框架上。
教师备用题库
1.(2018江苏单科,8,4分)如图所示,电源E对电容器C充电,当C两端电压达到80 V时,闪光灯瞬间导通并发光,C放电。
放电后,闪光灯断开并熄灭,电源再次对C充电。
这样不断地充电和放电,闪光灯就周期性地发光。
该电路( )
A.充电时,通过R的电流不变
B.若R增大,则充电时间变长
C.若C增大,则闪光灯闪光一次通过的电荷量增大
D.若E减小为85 V,闪光灯闪光一次通过的电荷量不变
答案BCD 本题考查含容电路和电容器的充电与放电。
因电容器属于非线性元件,电容器在充电过程中,充电电流是非线性减小的,故A错。
若R增大,充电电流减小,充电时间变长,故B正确。
由Q=CU且U=80 V为定值可见,C增大时Q增大,闪光灯闪光一次通过的电荷量增大,故C正确。
闪光灯闪光一次通过闪光灯的电荷量与电源电动势无关,故D正确。
2.如图所示,闭合开关S后,A灯与B灯均发光,当滑动变阻器的滑片P向左滑动时,以下说法中正确的是( )
A.A灯变暗
B.B灯变亮
C.电源的输出功率可能减小
D.电源的总功率增大
答案 C 当滑动变阻器的滑片P向左滑动时,总电阻增大,则总电流减小,所以B灯变暗;内电压减小,则外电压增大,灯泡B两端的电压减小,则并联部分两端的电压增大,灯泡A变亮,故A、B错误。
电源的输出功率与内阻和外阻的关系有关,当内阻小于外阻,外阻增大时,输
出功率减小,当内阻大于外阻,外阻增大时,输出功率增大,外阻等于内阻时,电源的输出功率最大,故C正确。
根据P=EI知,电源的总功率减小,故D错误。
3.如图所示的电路,闭合开关S后,a、b、c三盏灯均能发光,电源电动势E恒定且内阻r不可忽略,现将变阻器R的滑片稍向上滑动一些,关于三盏灯亮度变化的情况判断正确的是( )
A.a灯变亮,b灯和c灯变暗
B.a灯和c灯变亮,b灯变暗
C.a灯和c灯变暗,b灯变亮
D.a灯和b灯变暗,c灯变亮
答案 B R的滑片稍向上滑动时,变阻器R接入电路的电阻变小,外电路总电阻变小,根据
闭合电路欧姆定律可知,干路电流I增大,a灯变亮,b灯两端的电压U
b =E-I(r+R
a
)减小,b灯
变暗,通过c灯的电流I
c =I-I
b
,I增大,I
b
减小,则I
c
增大,c灯变亮,故选项B正确。
4.如图所示电路中,R为一滑动变阻器,P为滑片,若闭合开关后将滑片向下滑动,则在滑动过程中,下列判断错误的是( )
A.电源内电路消耗的功率一定逐渐增大
B.灯泡L
2
一定逐渐变暗
C.电源效率一定逐渐减小
D.R上消耗的功率一定逐渐变小
答案 D 滑动变阻器滑片P向下滑动,R↓→R
并↓→R
外
↓,由闭合电路欧姆定律I=
外
推得
I↑,由电源内电路消耗功率P
内=I2r可得P
内
↑,A正确。
U
外
↓=E-I↑r,U
1
↑=(I↑-I
L1
↓)R
1
,U
L2
↓=U
外↓-U
1
↑,P
L2
↓=↓,故灯泡L
2
变暗,B正确。
电源效率η↓=外
外
=外
外
=
外
↓
,故C
正确。
R上消耗的功率P
R =↓
↓
,P
R
增大还是减小不确定,故D错。
