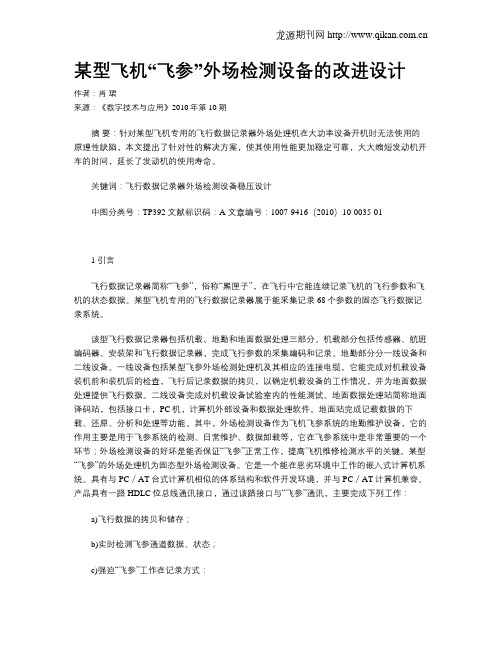

某型飞机“飞参”外场检测设备的改进设计作者：肖珺来源：《数字技术与应用》2010年第10期摘要：针对某型飞机专用的飞行数据记录器外场处理机在大功率设备开机时无法使用的原理性缺陷，本文提出了针对性的解决方案，使其使用性能更加稳定可靠，大大缩短发动机开车的时间，延长了发动机的使用寿命。
关键词：飞行数据记录器外场检测设备稳压设计中图分类号：TP392 文献标识码：A 文章编号：1007-9416（2010）10-0035-011 引言飞行数据记录器简称“飞参”，俗称“黑匣子”，在飞行中它能连续记录飞机的飞行参数和飞机的状态数据。
某型飞机专用的飞行数据记录器属于能采集记录68个参数的固态飞行数据记录系统。
该型飞行数据记录器包括机载、地勤和地面数据处理三部分。
机载部分包括传感器、航班编码器、安装架和飞行数据记录器，完成飞行参数的采集编码和记录。
地勤部分分一线设备和二线设备。
一线设备包括某型飞参外场检测处理机及其相应的连接电缆，它能完成对机载设备装机前和装机后的检查，飞行后记录数据的拷贝，以确定机载设备的工作情况，并为地面数据处理提供飞行数据。
二线设备完成对机载设备试验室内的性能测试。
地面数据处理站简称地面译码站，包括接口卡，PC机，计算机外部设备和数据处理软件。
地面站完成记载数据的下载、还原、分析和处理等功能。
其中，外场检测设备作为飞机飞参系统的地勤维护设备，它的作用主要是用于飞参系统的检测、日常维护、数据卸载等，它在飞参系统中是非常重要的一个环节；外场检测设备的好坏是能否保证“飞参”正常工作，提高飞机维修检测水平的关键。
某型“飞参”的外场处理机为固态型外场检测设备。
它是一个能在恶劣环境中工作的嵌入式计算机系统。
具有与PC／AT台式计算机相似的体系结构和软件开发环境，并与PC／AT计算机兼容。
产品具有一路HDLC位总线通讯接口，通过该路接口与“飞参”通讯，主要完成下列工作：a)飞行数据的拷贝和储存；b)实时检测飞参通道数据、状态；c)强迫“飞参”工作在记录方式：d)对“飞参“状态进行检测；e)提供PC／AT计算机工作平台。
66 | 电子制作 2021年05月丰富，但是产品成本较高。
本文基于嵌入式技术，提出了一种分布式低成本的通用航空测试设备结构，设计了信号分配主板、功能电路板等，大大降低了测试仪器的成本、减小了设备体积。
1 设计需求分析在航空测试系统中，对一个机载设备进行功能检查，通常需要模拟该系统的电气工作环境和条件，并且需要对系统的输出信号进行检测，从而判断机载设备的性能[3-4]。
对于飞行控制系统的检测，要模拟惯导系统向飞控系统提供飞机的航向角、飞机的位置、飞机偏离预定航线的距离等信号；要模拟大气机向飞控系统提供的飞机高度、速度等信号；要模拟航姿系统向飞机提供的飞机滚转角、俯仰角和航向角等式传送，测试仪器需要能够对RS422、ARINC429和1553B 等各种通讯接口进行测试、产生被测设备需要的电流信号、电压信号、角度信号，同时对被测设备输出的电压、电流、开关指令、总线信号等进行检测。
2 测试仪总体结构由于航空测试需求复杂，很多检测仪器都是针对被测设备专门设计，每一台测试仪器满足一个被测设备的测试需求，导致航空测试仪种类多、数量大，通用性和扩展性不强。
针对以上问题，提出了一种模块化的航空测试仪设计思想：功能划分模块化、通讯接口标准化、供电接口统一化。
在模块化设计思想指图1中，左边是示意图，右边是实物图。
航空测试仪机箱内部包含CPU 控制板、底板、各功能板卡（通讯板卡、继电器板卡和模数转换板卡等），各板卡通过96针高密插座安装在底板上，底板通过96针高密插座向各功能板和控制板提供电源和控制信号。
该电路结构可以根据不同的测试需求，更换测试功能板，从而实现航空测试设备的快速开发、系统升级。
采用该方法实现了测试仪的可扩展性，电子测量可根据实际情况和测试需要增加、减少功能板卡。
当测试仪器出现故障时，只需要更换相应的板卡，极大地提高了设备的维护性。
3 硬件电路设计■3.1 系统结构框图根据系统结构，提出硬件电路的结构如图2所示。

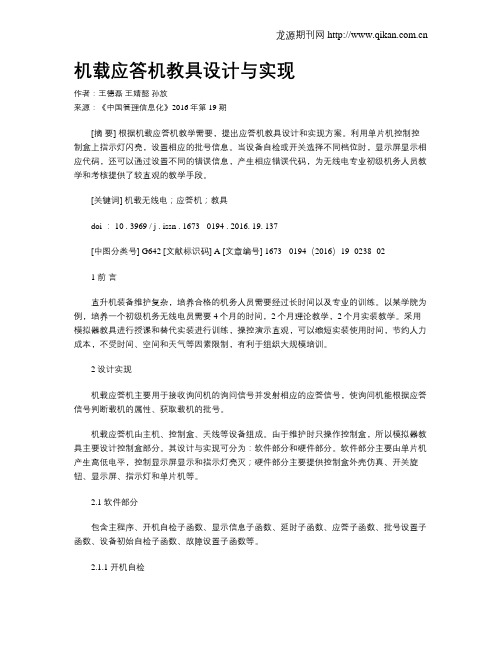

机载应答机教具设计与实现作者：王德磊王婧懿孙放来源：《中国管理信息化》2016年第19期[摘要] 根据机载应答机教学需要，提出应答机教具设计和实现方案。
利用单片机控制控制盒上指示灯闪亮，设置相应的批号信息。
当设备自检或开关选择不同档位时，显示屏显示相应代码，还可以通过设置不同的错误信息，产生相应错误代码，为无线电专业初级机务人员教学和考核提供了较直观的教学手段。
[关键词] 机载无线电；应答机；教具doi ： 10 . 3969 / j . issn . 1673 - 0194 . 2016. 19. 137[中图分类号] G642 [文献标识码] A [文章编号] 1673 - 0194（2016）19- 0238- 021 前言直升机装备维护复杂，培养合格的机务人员需要经过长时间以及专业的训练。
以某学院为例，培养一个初级机务无线电员需要4个月的时间，2个月理论教学，2个月实装教学。
采用模拟器教具进行授课和替代实装进行训练，操控演示直观，可以缩短实装使用时间，节约人力成本，不受时间、空间和天气等因素限制，有利于组织大规模培训。
2 设计实现机载应答机主要用于接收询问机的询问信号并发射相应的应答信号，使询问机能根据应答信号判断载机的属性、获取载机的批号。
机载应答机由主机、控制盒、天线等设备组成。
由于维护时只操作控制盒，所以模拟器教具主要设计控制盒部分。
其设计与实现可分为：软件部分和硬件部分。
软件部分主要由单片机产生高低电平，控制显示屏显示和指示灯亮灭；硬件部分主要提供控制盒外壳仿真、开关旋钮、显示屏、指示灯和单片机等。
2.1 软件部分包含主程序、开机自检子函数、显示信息子函数、延时子函数、应答子函数、批号设置子函数、设备初始自检子函数、故障设置子函数等。
2.1.1 开机自检当电源开关打开，由电池供电给单片机，启动主程序，控制显示屏显示“ON”。
调用故障设置子函数，根据参数产生故障标志。
（1）模拟检查数据卡，首先检查是否有故障标志，若有，调用显示信息子函数显示“DATA ERR！”，如无故障标志，显示“DATA OK！”。
