SMT生产流程、注意事项及质量控制点SMT就是表面组装技术（Surface Mounted Technology）的缩写,是目前电子组装行业里最流行的一种技术和工艺。
表面组装技术是一种无需在印制板上钻插装孔，直接将表面组装元器件贴﹑焊到印制电路板表面规定位置上的电路装联技术。
具体的说，表面组装技术就是一定的工具将表面组装元器件引脚对准预先涂覆了了粘剂接剂和焊膏的焊盘图形上，把表面组装组件贴装元器件贴装到未钻安装孔的PCB表面上，然后经过波峰焊或再流焊使表面组装元器件和电路之间建立可靠的机械和电气连接。
一、SMT的特点：1. 组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
2. 可靠性高、抗振能力强。
焊点缺陷率低。
3. 高频特性好。
减少了电磁和射频干扰。
4. 易于实现自动化,提高生产效率。
5. 降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
二、为什么要用表面贴装技术(SMT)？1. 电子产品追求小型化,以前使用的穿孔插件元件已无法缩小。
2. 电子产品功能更完整,所采用的集成电路(IC)已无穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件。
3. 产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力。
4. 电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用。
5. 电子科技革命势在必行,追逐国际潮流。
三、SMT工艺流程及作用1．单面板生产流程供板印刷红胶(或锡浆) 贴装SMT元器件回流固化(或焊接) 检查测试包装2．双面板生产流程(1) 一面锡浆﹑一面红胶之双面板生产流程:供板丝印锡浆贴装SMT元器件回流焊接检查供板(翻面) 丝印红胶贴装SMT元器件回流固化波峰焊接检查包装(2) 双面锡浆板生产流程供板第一面(集成电路少,重量大的元器件少) 丝印锡浆贴装SMT元器件回流焊接检查供板第二面(集成电路多﹑重量大的元器件多)丝印锡浆贴装SMT元器件回流焊接检查包装丝印：其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。
手机摄像头模组生产工艺的SMT流程及SＭＴ应用分析摘要随着通信技术的不断扩延，手机已成为人们生活、工作、学习、娱乐不可或缺的工具。
而手机摄像头模组是手机中非常重要的组件之一,其品质的好坏直接影响手机整体品质的高低.因此在手机摄像头模组生产的过程中每一步都是要严格把关的,不能有丝毫的懈怠.在手机摄像头模组中，FPＣ软电路板是决定手机照相生成图片的关键组件之一,因此它的生产工艺及质量好坏显得尤为重要。
基于此,首先简单介绍了手机摄像头模组原理以及SＭT技术在手机摄像头模组生产工艺中的应用，着重阐述了手机摄像头模组FPC软电路板的改良设计和SMＴ生产工艺流程及产品质量分析。
根据手机摄像头模组ＦPC软电路板的具体要求,合理进行SMT技术指标优化，分析研究了手机摄像头模组再流焊ＳMT焊接温度分布曲线.针对FPＣ软电路板产品设置了AＩＯ（autｏｍatｉc optｉcaｌinsｐection)检测及ICT在线测试方法。
ﻩ关键字：手机摄像头模组SMＴ AIO检测 ICＴ在线测试ﻬMｏbｉle phoｎe cａmera module production ｔeｃhnoloｇｙof SMT pｒocesseｓａnｄ SＭＴａｐplicatioｎABSＴRACTSummａry as ｃomｍunｉｃａtion tecｈnｏｌogies contｉnues exｐａnｓion， mobｉle pｈｏne ｈas become ｔhe peｏpｌe＇s liｆe， wｏrk，leａrn，ｐlay an iｎdiｓｐｅnsaｂle toｏl. Mｏbile pｈone cam ｅra module is one of thｅveｒy iｍpｏrtant compoｎeｎts in the mｏｂｉle ｐｈone, its quality direｃtlｙaffect tｈe overalｌlevel of qualitｙ phｏnes。
SMT工艺流程及各流程分析介绍摘要SMT（Surface Mounted Technology）是一项综合的系统工程技术，其涉及范围包括基板、设计、设备、元器件、组装工艺、生产辅料和管理等。
随着SMT 技术的产生、发展，SMT在90年代得到迅速普及，并成为电子装联技术的主流。
其密度化，高速化，标准化等特点在电路组装技术领域占了绝对的优势。
对于推动当代信息产业的发展起了重要的作用，并成为制造现代电子产品必不可少的技术之一。
本论文以具体实践岗位为基础，详细讨论了SMT技术的工艺流程以及各流程的分析等相关内容。
它大大节省了材料、能源、设备、人力、时间等，不仅降低了成本，还提高了产品性能和生产效率，还给人们的生活带来了越来越多的便捷和享受。
关键词：SMT技术工艺流程介绍分析AbstractSMT（Surface Mounted Technology）technology is a synthetic system .It involves ranges have substrate,devise,equipment,component, packaging technology, Production Auxiliary Materials and management .Along with the SMT technology generation and development, SMT obtains the news fast development and the popularization in the 90s, and becomes the electronic attire to unite technical the mainstream. Its density, the high speed, characteristics and so on standardization have occupied the absolute superiority in the electric circuit packaging technique domain. Regarding the impetus message of today industry's development vital role, and became one of manufacture modern electronic products essential technologies. At present, it already soaked each profession, each domain, the application is very widespread.The present paper take the concrete practice post as a foundation, discussed the SMT technology technical process in detail and the process analysis and so on related content.It has saved the material, the energy, the equipment, the manpower, the time greatly and so on, not only reduced the cost, but also enhanced the product performance and the production efficiency, gave back to people's life to bring more and more convenient and enjoys.Key words：SMT technology，Technical process，introduce and analysis. （1）.流程框图：（2）.SMT流程介绍：由于SMA有单面安装和双面安装，元器件有全部表面安装及表面安装与通孔插装的混合安装；焊接方式可以是再流焊、波峰焊、或两种方法混合使用，目前采用的方式有几十种之多，下面仅介绍通常采用的几种形式。

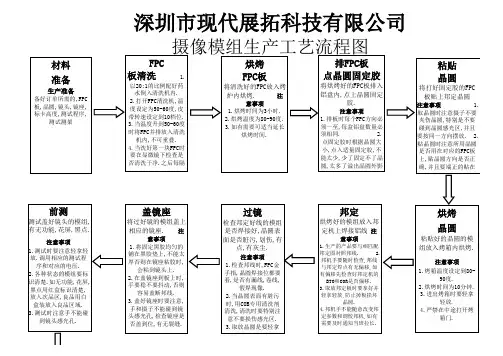

手机摄像头模组生产工艺的SMT流程及SMT应用分析修订稿随着手机拍照功能的不断升级，手机摄像头成为了手机中重要的硬件组件之一、手机摄像头模组的生产工艺以表面贴装技术（SMT）为主，下面我们将详细介绍手机摄像头模组的SMT流程及SMT在手机摄像头模组生产中的应用。
SMT流程：1.设计：在进行SMT之前，需要进行手机摄像头模组的设计。
设计师根据手机摄像头的功能需求、尺寸要求、像素要求等，设计出模组并确定各个零部件的布局。
2.材料准备：准备好所需要的材料，包括摄像头镜头、图像传感器、连接器、电子元件等。
这些材料需要保持良好的品质，以确保手机摄像头模组的性能和可靠性。
3.PCB制作：将手机摄像头模组的电路图转化为PCB板，通过光刻、镀铜、蚀刻等工序来制作出PCB板。
PCB板是手机摄像头模组的核心部件之一4.贴装：将手机摄像头模组的各个零部件进行贴装。
首先，将电子元件、连接器等零部件通过贴片机进行表面贴装，将它们精确地粘贴在PCB 板上。
然后，将摄像头镜头和图像传感器等零部件进行手工贴装，因为它们的尺寸和位置需要更高的精度。
5.焊接：将已经贴装好的零部件通过焊接工艺与PCB板进行连接。
常见的焊接方法包括热风烙铁焊接、波峰焊接、回流焊接等。
焊接工艺的质量直接关系到手机摄像头模组的性能和可靠性。
6.质量检测：对已经焊接好的手机摄像头模组进行质量检测。
这一步骤可以通过人工检查、自动检测仪器等方式进行，主要检测焊接是否牢固、是否存在冷焊接等问题。
7.调试和测试：对已经检测合格的手机摄像头模组进行调试和测试。
通过将模组与相关的电路板连接，测试其功能是否正常、像素是否清晰、对焦是否准确等。
8.包装：最后将已经调试好的手机摄像头模组进行包装，通常采用防静电包装材料，以确保模组在运输和存储过程中不受到损坏。
SMT应用分析：SMT技术在手机摄像头模组生产中起到了关键的作用，具有以下优势：1.精度高：SMT能够实现对电子元件和连接器的精确贴装，保证了手机摄像头模组的精度要求。
手机摄像头模组生产工艺的SMT流程及SMT应用分析首先，手机摄像头模组的SMT流程包括以下几个步骤：1.设计和采购元件：针对手机摄像头模组的功能和性能需求，设计相应的线路板和元件布局。
然后根据设计要求采购所需要的元件。
2.SMT编程：根据设计的电路原理图和元件清单，使用SMT编程软件将线路板的元件布局转化为SMT设备可识别的编程文件。
3.钢网制作：根据元件布局和SMT编程文件，制作出用于定位和固定元件的钢网，以确保元件在正确的位置上进行贴片。
4.SMT贴片：将所有元件按照SMT编程文件的要求，通过SMT设备进行自动贴片。
贴片过程中，首先将钢网固定在线路板上，然后通过机器自动将元件粘贴在指定的位置。
5.焊接：将贴片完成的线路板送至回流焊接机进行焊接。
焊接过程中会加热线路板，使焊膏熔化并与元件及线路板焊盘连接。
6.检测和调试：焊接完成后，会进行各种测试，包括外观检查、电流测试和图像测试等。
如果发现问题，需要及时调试修复。
7.清洁和涂覆：通过清洗机清洗焊接后的线路板，去除焊膏以及其他污染物。
然后再进行防潮处理、防尘处理或者覆盖保护层。
8.组装和测试：将焊接和涂覆完成后的线路板与其他相关部件组装在一起，形成完整的手机摄像头模组。
然后进行组装后的测试，包括电路测试和功能测试等。
9.包装和出货：将测试完成的手机摄像头模组进行包装，并按照订单要求进行出货。
以上就是手机摄像头模组的SMT流程。
下面对SMT应用进行分析。
1.提高生产效率：相比传统的手工贴片工艺，SMT可以实现自动化生产，大大提高了生产效率。
提升生产效率可以减少生产成本，并且提高产品的制造质量和可靠性。
2.减少人力成本：SMT贴片工艺实现了自动化生产，减少了人工贴片的操作，从而减少了人力成本。
另外，SMT设备的操作比较简单，减少了对操作人员的技能要求。
3.提高贴片精度和可靠性：SMT设备可以实现精确的贴片位置，提高了贴片精度。
另外，SMT设备的焊接可以通过控制温度和加热时间来控制焊接质量，提高了焊接的可靠性。

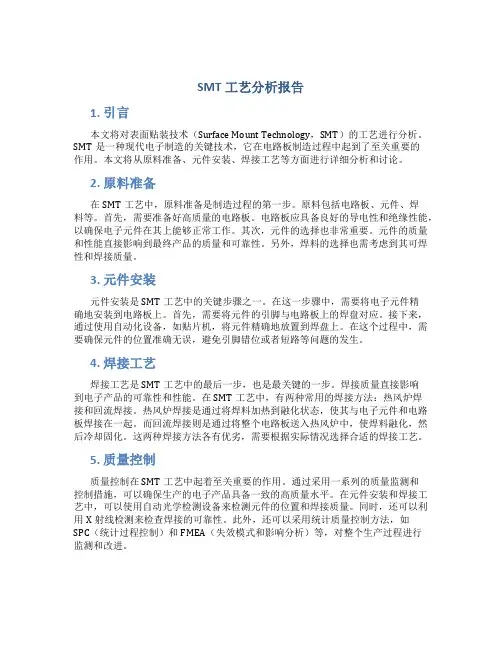

SMT工艺分析报告1. 引言本文将对表面贴装技术（Surface Mount Technology，SMT）的工艺进行分析。
SMT是一种现代电子制造的关键技术，它在电路板制造过程中起到了至关重要的作用。
本文将从原料准备、元件安装、焊接工艺等方面进行详细分析和讨论。
2. 原料准备在SMT工艺中，原料准备是制造过程的第一步。
原料包括电路板、元件、焊料等。
首先，需要准备好高质量的电路板。
电路板应具备良好的导电性和绝缘性能，以确保电子元件在其上能够正常工作。
其次，元件的选择也非常重要。
元件的质量和性能直接影响到最终产品的质量和可靠性。
另外，焊料的选择也需考虑到其可焊性和焊接质量。
3. 元件安装元件安装是SMT工艺中的关键步骤之一。
在这一步骤中，需要将电子元件精确地安装到电路板上。
首先，需要将元件的引脚与电路板上的焊盘对应。
接下来，通过使用自动化设备，如贴片机，将元件精确地放置到焊盘上。
在这个过程中，需要确保元件的位置准确无误，避免引脚错位或者短路等问题的发生。
4. 焊接工艺焊接工艺是SMT工艺中的最后一步，也是最关键的一步。
焊接质量直接影响到电子产品的可靠性和性能。
在SMT工艺中，有两种常用的焊接方法：热风炉焊接和回流焊接。
热风炉焊接是通过将焊料加热到融化状态，使其与电子元件和电路板焊接在一起。
而回流焊接则是通过将整个电路板送入热风炉中，使焊料融化，然后冷却固化。
这两种焊接方法各有优劣，需要根据实际情况选择合适的焊接工艺。
5. 质量控制质量控制在SMT工艺中起着至关重要的作用。
通过采用一系列的质量监测和控制措施，可以确保生产的电子产品具备一致的高质量水平。
在元件安装和焊接工艺中，可以使用自动光学检测设备来检测元件的位置和焊接质量。
同时，还可以利用X射线检测来检查焊接的可靠性。
此外，还可以采用统计质量控制方法，如SPC（统计过程控制）和FMEA（失效模式和影响分析）等，对整个生产过程进行监测和改进。
6. 结论综上所述，SMT工艺在现代电子制造中扮演着重要的角色。

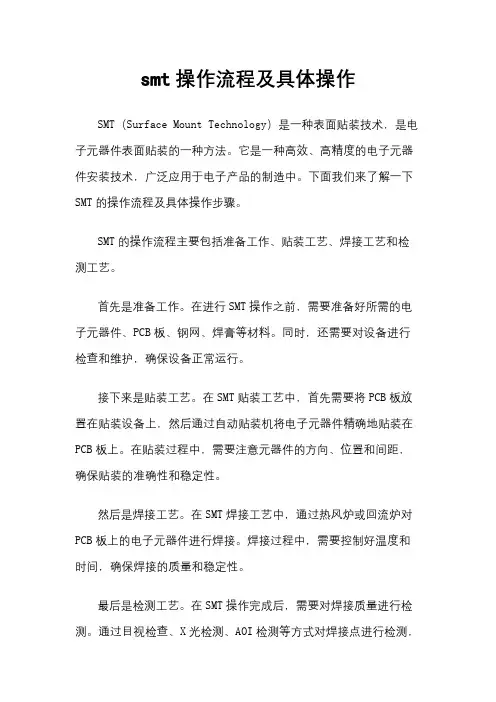

smt操作流程及具体操作
SMT（Surface Mount Technology）是一种表面贴装技术，是电子元器件表面贴装的一种方法。
它是一种高效、高精度的电子元器件安装技术，广泛应用于电子产品的制造中。
下面我们来了解一下SMT的操作流程及具体操作步骤。
SMT的操作流程主要包括准备工作、贴装工艺、焊接工艺和检测工艺。
首先是准备工作。
在进行SMT操作之前，需要准备好所需的电子元器件、PCB板、钢网、焊膏等材料。
同时，还需要对设备进行检查和维护，确保设备正常运行。
接下来是贴装工艺。
在SMT贴装工艺中，首先需要将PCB板放置在贴装设备上，然后通过自动贴装机将电子元器件精确地贴装在PCB板上。
在贴装过程中，需要注意元器件的方向、位置和间距，确保贴装的准确性和稳定性。
然后是焊接工艺。
在SMT焊接工艺中，通过热风炉或回流炉对PCB板上的电子元器件进行焊接。
焊接过程中，需要控制好温度和时间，确保焊接的质量和稳定性。
最后是检测工艺。
在SMT操作完成后，需要对焊接质量进行检测。
通过目视检查、X光检测、AOI检测等方式对焊接点进行检测，
确保焊接质量符合要求。
总的来说，SMT操作流程包括准备工作、贴装工艺、焊接工艺和检测工艺。
在实际操作中，需要严格按照操作流程进行操作，确保电子产品的质量和稳定性。
通过SMT技术的应用，可以提高电子产品的生产效率和质量，满足市场需求。
手机摄像头模组生产工艺的SMT流程及SMT应用分析摘要随着通信技术的不断扩延，手机已成为人们生活、工作、学习、娱乐不可或缺的工具。
而手机摄像头模组是手机中非常重要的组件之一，其品质的好坏直接影响手机整体品质的高低。
因此在手机摄像头模组生产的过程中每一步都是要严格把关的，不能有丝毫的懈怠。
在手机摄像头模组中，FPC软电路板是决定手机照相生成图片的关键组件之一，因此它的生产工艺及质量好坏显得尤为重要。
基于此，首先简单介绍了手机摄像头模组原理以及SMT技术在手机摄像头模组生产工艺中的应用,着重阐述了手机摄像头模组FPC软电路板的改良设计和SMT生产工艺流程及产品质量分析。
根据手机摄像头模组FPC软电路板的具体要求，合理进行SMT技术指标优化，分析研究了手机摄像头模组再流焊SMT焊接温度分布曲线。
针对FPC软电路板产品设置了AIO（automatic optical inspection）检测及ICT在线测试方法。
关键字：手机摄像头模组 SMT AIO检测 ICT在线测试Mobile phone camera module production technology of SMT processes and SMT applicationABSTRACTSummary as communication technologies continues expansion, mobile phone has become the people's life, work, learn, play an indispensable tool. Mobile phone camera module is one of the very important components in the mobile phone, its quality directly affect the overall level of quality phones. In the mobile phone camera module production at every step in the process is to strictly, there can be no slack. Mobile phone camera module in the FPC flexible circuit board is to determine the key components of the camera phone picture, therefore its production process and the quality is particularly important. Based on this, the first simply introduced the mobile phone camera module principle and SMT technology and its application in mobile phone camera module production, focusing on mobile phone camera module is described FPC flexible circuit board design and analysis of SMT production process and product quality. According to mobile phone camera module FPC flexible circuit board requirements, reasonable SMT technical specifications, analysis of mobile phone camera module for reflow SMT soldering temperature distribution curves.FPC flexible circuit board set AIO products (automatic optical inspection) test online test methods and ICT.Keyword: mobile phone camera module;SMT;AIO ICT;on-line test目录摘要 (I)ABSTRACT (II)第一章引言 (1)1.1 手机摄像头模组简介 (1)1.1.1 原理 (1)1.1.2 DSP芯片 (1)1.1.3连接方式 (2)1.1.4 PCB板 (3)1.2 SMT技术在手机摄像头模组生产工艺中的应用 (4)1.2.1 FPC软电路板（PCB）的功能 (4)1.2.2 SMT技术应用 (4)第二章手机摄像头模组改良设计 (5)2.1 FPC/PCB布局设计 (5)2.2 FPC/PCB线路设计 (6)2.3 FPC/PCB工艺材质 (8)第三章手机摄像头模组FPC软电路板的SMT生产工艺流程 (10)3.1 来料检测 (10)3.2 锡膏印刷 (10)3.2.1 主要技术指标 (11)3.2.2 印刷焊膏的原理 (11)3.2.3锡膏检测 (12)3.3 贴片 (12)3.3.1 贴片机 (12)3.3.2 贴片机的主要技术指标 (13)3.3.3 自动贴片机的贴装过程 (13)3.3.4 连续贴装生产时应注意的问题 (14)3.4 再流焊（Reflow soldring） (15)3.4.1 再流焊炉的基本结构[7] (15)3.4.2 再流焊炉的主要技术指标 (16)3.4.3 再流焊工作过程分析 (16)3.4.4 再流焊工艺特点（与波峰焊技术相比） (17)第四章手机摄像头模组FPC软电路板的SMT应用分析 (18)4.1焊接及装配质量的检测 (18)4.1.1 AIO（automatic optical inspection）检测概述 (18)4.1.2 AOI检测步骤 (19)4.2 ICT在线测试 (19)4.2.1 慨述 (19)4.2.2 ICT在线测试步骤 (20)结束语 (22)参考文献 (23)致谢 (24)第一章引言1.1 手机摄像头模组简介1.1.1 原理手机摄像头模组结构如图1-1所示：图1-1 手机摄像头模组的基本组成手机摄像头模组主要由镜头（lens），传感器（sensor），图像处理芯片（Backend IC），软电路板（FPC）四个部分组成。
手机摄像头模组生产工艺的S M T流程及S M T应用分析公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]手机摄像头模组生产工艺的SMT流程及SMT应用分析摘要随着通信技术的不断扩延，手机已成为人们生活、工作、学习、娱乐不可或缺的工具。
而手机摄像头模组是手机中非常重要的组件之一，其品质的好坏直接影响手机整体品质的高低。
因此在手机摄像头模组生产的过程中每一步都是要严格把关的，不能有丝毫的懈怠。
在手机摄像头模组中，FPC软电路板是决定手机照相生成图片的关键组件之一，因此它的生产工艺及质量好坏显得尤为重要。
基于此，首先简单介绍了手机摄像头模组原理以及SMT技术在手机摄像头模组生产工艺中的应用,着重阐述了手机摄像头模组FPC软电路板的改良设计和SMT生产工艺流程及产品质量分析。
根据手机摄像头模组FPC软电路板的具体要求，合理进行SMT技术指标优化，分析研究了手机摄像头模组再流焊SMT焊接温度分布曲线。
针对FPC软电路板产品设置了AIO（automatic optical inspection）检测及ICT在线测试方法。
关键字：手机摄像头模组 SMT AIO检测 ICT在线测试Mobile phone camera module production technology of SMT processes and SMT applicationABSTRACTSummary as communication technologies continues expansion, mobile phone has become the people's life, work, learn, play an indispensable tool. Mobile phone camera module is one of the very important components in the mobile phone, its quality directly affect the overall level of quality phones. In the mobile phone camera module production at every step in the process is to strictly, there can be no slack. Mobile phone camera module in the FPC flexiblecircuit board is to determine the key components of the camera phone picture, therefore its production process and the quality is particularly important. Based on this, the first simply introduced the mobile phone camera module principle and SMT technology and its application in mobile phone camera module production, focusing on mobile phone camera module is described FPC flexible circuit board design and analysis of SMT production process and product quality. According to mobile phone camera module FPC flexible circuit board requirements, reasonable SMT technical specifications, analysis of mobile phone camera module for reflow SMT soldering temperature distribution flexible circuit board set AIO products (automatic optical inspection) test online test methods and ICT.Keyword: mobile phone camera module;SMT;AIO ICT;on-line test目录第一章引言手机摄像头模组简介原理手机摄像头模组结构如图1-1所示：图1-1 手机摄像头模组的基本组成手机摄像头模组主要由镜头（lens），传感器（sensor），图像处理芯片（Backend IC），软电路板（FPC）四个部分组成。
其工作原理为：通过镜头拍摄景物，光学图像生成后投射到传感器上，再把光学图像被转换成电信号，模拟电信号经过模数转换变为数字信号，经过DSP加工处理，送到手机处理器中进行处理后转换成手机屏幕上能够看到的图像[1]。
DSP芯片DSP即数字信号处理集成电路，它的功能是通过数学算法运算，对数字图像信号进行优化处理，经过处理后的信号传到显示设备上。
目前DSP设计和生产技术相对来说比较成熟，各项技术参数差别不大。
手机摄像头模组的芯片主要有CCD与CMOS两种类型，手机摄像头模组的芯片如图1-2，性能比较见表1-1。
根据CCD与CMOS两类芯片性能比较，CMOS芯片具有制造工艺相对简单、成品合格率高，制造成本低、耗电量低、处理速度快等优点，故本文手机摄像头模组软板（FPC）采用CMOS芯片。
CCD CMOS工作原理电荷信号先传送，后放大，再A/D电荷信号先放大，后A/D，再传送成像质量灵敏度高、分辨率好、噪音小灵敏度低、噪声明显制造工艺复杂相对简单、成品合格率高制造成本高低耗电量高低处理速度慢快连接方式手机摄像头模组的常见连接方式有连接器连接、金手指连接和插座连接三种方式，本文中手机摄像头模组采用金手指连接方式，其与手机的配合合适，弯折程度好，可靠性高，连接方式如图1-3所示。
图1-2 手机摄像头模组的芯片种类表1-1 CCD与CMOS区别图1-3 手机摄像头模组的常见连接方式PCB板PCB板通常分为硬板、软板、软硬结合板三种类型，这里指的是手机摄像头模组中用到的印刷电路板，这三种材料应用范围各不相同。
CMOS可以使用硬板、软板、软硬结合板任何一种。
软硬结合板的造价成本最高，而CCD只能使用软硬结合板。
所以本文手机摄像头模组采用FPC软电路板，如图1-4所示。
图1-4 PCB板分类SMT技术在手机摄像头模组生产工艺中的应用FPC软电路板（PCB）的功能FPC软电路板在手机摄像头模组中具有如下功能：提供电子元器件的固定及装配的机械支撑作用，实现电子元器件之间的布线并且对电气有着连接或电绝缘效果，提供所要求的电气特性。
为自动焊接提供阻焊图，为集成电路及元器件插装、检查、维修提供识别图形和字符。
手机摄像头模组采用PCB后，由于同类PCB板的一致性，避免了人工接线的差错，而且可以实现集成电路和电子元器件自动插装、自动贴装、自动焊锡及自动检测，使得电子产品的质量和劳动生产率得到了提高，同时成本降低，维修方便。
SMT技术应用目前，手机摄像头模组具有体积小、重量轻、集成度高、可靠性高的特点，电子产品的主要形式是基板的板级电子电路产品，因此，现代电子产品制造技术的重要体现是板级电子电路产品制造技术水平的高低[2]。
手机摄像头模组属于芯片级一级封装。
首先将硅片(芯片)贴装在基片上，然后焊接到基板上构成完整的元件。
SMT产品制造系统的核心技术是SMT表面装配技术，以SMT 产品为制造对象的系统[3]，表面组装设备组成的生产线是SMT的基本组成形式，表面组装设备由自动传输线进行连接，由配置计算机作为控制系统，控制PCB的自动传输，通过组装设备进行流水组装作业。
第二章手机摄像头模组改良设计FPC/PCB布局设计对于电子产品来说，其设计的合理性与产品生产及产品质量紧密相关，手机摄像头模组FPC印制导线的布设应尽可能的短，贴片与邦线之间的走线距离要大于，避免SMT贴片的时候锡膏回流到邦线PAD上去。
如图2-1所示:图2-1 PAD布局邦线PAD内边缘距离芯片与之间,邦线PAD外边缘距离Holder在以上，电容距离芯片和Holder内壁必须保证在以上，电容要靠近芯片滤波PAD[4]。
金手指连接的FPC需要把整个金手指开窗出来，对于双面金手指，顶层和底层一定要错开开窗，错开的距离保证在以上。
如图2-2所示：图2-2 金手指连接FPCFPC银箔接地的开窗形状为椭圆形，且双面开窗的位置一定要错开，不允许有重合部分，错开距离保证在以上。
如图2-3所示：图2-3 FPC的开窗图FPC/PCB线路设计为了能够让摄像头模组能够正常地工作，导线宽度应以能满足电气性能要求为准。
便于生产为宜并且能够有效地预防EMC，EMI等问题，可以采取磁珠，电感，共模线圈进行隔离；加电容进行滤波，并四处铺铜，采用屏蔽地线、屏蔽平面来切断电磁的传导和辐射途径。
以下是模组线路设计时的要求和规范：（1）网络距离外框的边缘距离大于，即要大于外框公差+。
（2）一般信号线推荐线宽，最小线宽；电源线和地线推荐线宽，最小线宽。
（3）避免走环形线，且线路上不允许有直角出现。
如图2-4所示：（4）线路空白区域打过孔铺通，起屏蔽，散热作用，同时增加DGND网络之间连接性。
对于FPC，如果受控的项目图纸中有弯折要求，在FPC的弯折区域内，用地线代替铺铜，避免大范围的铺铜造成FPC弯折不良。
图2-4 FPC/PCB线路（5）AGND按照信号线来走，附近尽量不要有DATA线。
（6）MCLK要包地，走线距离尽量短，尽量避免过孔。
PCLK不要和高速数据位走一起，尽可能包地，有DGND在旁，D0和PCLK靠近DGND。
（7）复位的RESET和STANDBY要远离MCLK，靠近DGND，在边缘附近用地屏蔽。
（8）不允许在Socket底面PAD上打过孔，如果无法避免，应该把孔打在PAD的边缘，远离连接点位置以上，且必须要求用金属填满，保证整个接触PAD 的表面都是导通的。
（9）MIPI差分阻抗线对需要满足阻抗值100±10ohm的要求，且MIPI走线要等长、等间距并有较大面积的参考地平面。
如图2-5所示：图2-5 PCB总图FPC/PCB工艺材质对高频电路而言，PCB的材质相当重要，常用的PCB板有电木板、纸质树脂板、玻璃树脂板等。
手机摄像头模组选用玻璃树脂板，最高频率达1GHZ，价格中等，质地坚硬，是目前使用最大的品种。
