导轨框架式爬升脚手架施工技术

爬升式全钢脚手架施工工艺标准一、爬升式脚手架基本说明1.爬架的组成部分：由主框架、底部支撑桁架、架体构架、架体附着支座、防倾覆装置、提机构、动力及控制系统和安全防坠落装置组成。

二、爬升式脚手架构件介绍三、爬架技术参数1、附着式升降脚手架结构构造的尺寸应符合下列规定：①架体高度不得大于5倍楼层高；②架体宽度不得大于1.2m；③直线布置的架体支承跨度不得大于7m,折线或曲线布置的架体，相邻两主框架支撑点处的架体外侧距离不得大于5.4m（指相邻主框架沿架体外排水平投影距离）；④架体的水平悬挑长度不得大于2m,且不得大于跨度的1/2；⑤架体全高与支撑跨度的乘积不得大于HOm2；2、实际布置时宜考虑以下要求：①架体外皮宜尽量布置成大平面，避免出现多处拐角，以便增强架体整体稳定性；②主框架布点应尽量避开空调板、飘窗板、框架柱等部位，如架体需下降用于装修施工，还必须避开烟道、风道位置；③按照总承包方塔吊布置位置及塔吊附臂水平及垂直位置，若附臂安装时需要穿过架体内部，则主框架布点需要错开附臂位置;四、工艺参数1、架体覆盖4层半楼层高；A、商务楼和不下降的住宅楼设计6道龙骨板，龙骨板和楼层平齐。

商务楼1、2、3、6道均做内挑，1、2、3道做翻板;住宅楼1、3、6道均做内挑，第1、3道做翻板。

B、下降的住宅楼设计7道龙骨板，大约2m一步。

所有龙骨板都做内挑，第1、4步做翻板。

2、架体内侧标准离墙350mm、离挑板300mm；3、导轨规格为6m和3m；4、龙骨板有4种规格：4m,3m,2m,1m,其他尺寸为异形龙骨板；5、网片标准规格2.5mX15m;其它均为异形。

6、穿墙螺杆规格为M32,一般使用单螺母加弹簧垫圈防松。

五、爬架的组装1一般情况下，双排架小横杆比楼板面低200mm,内排离墙距250mm,内外排间距1200mm,外面单排防护1500mm高。

2、双排架最顶上小横杆下要安装双扣件防松。

3、双排架和建筑结构及时拉结，水平拉结长度不大于4.5m,垂直拉结高度不大于2步或者一个楼层高。

爬升式脚手架施工方案1
爬升式脚手架是在建筑施工中常用的临时支撑设备，它能够为施工人员提供安全、便捷的工作平台，广泛应用于高层建筑施工、桥梁维修等领域。

本文将介绍一种适用于爬升式脚手架的施工方案，旨在确保施工过程安全高效。

以下是具体步骤：
1. 施工前准备
在搭建爬升式脚手架之前，首先需要进行施工前准备工作。

包括确定施工区域、清理施工区域、检查施工设备和工具等。

2. 搭建脚手架基础
将脚手架基础部分搭建在施工区域，确保基础稳固、垂直度正确。

在搭建基础时，需根据设计要求选择适当的支撑材料和方法。

3. 安装主体结构
根据设计图纸的要求，逐步搭建起脚手架的主体结构。

确保各个部分的连接牢固、结构稳定，同时要注意横向和纵向支撑的设置，以保证整个脚手架的稳定性。

4. 安装爬升装置
安装爬升式脚手架所需的升降装置，如螺旋升降装置或液压升降装置。

在安装
过程中，要注意调试装置，确保升降功能正常。

5. 验收和调试
完成脚手架的搭建后，进行验收和调试工作。

检查各个部位是否牢固、连接是
否安全，同时进行爬升升降试验，确保设备正常工作。

6. 安全警示
在脚手架施工过程中，要密切关注安全警示标识，并遵守安全操作规程。

施工
人员应佩戴好安全帽、安全带等防护装备，确保施工安全。

结语
爬升式脚手架施工是一项复杂而重要的工作，需要施工人员具备一定的技术和
经验。

通过本文所述的施工方案，可以有效提升施工效率，确保施工质量和安全。

如需了解更多关于脚手架施工的信息，可咨询专业施工人员或相关机构。

例析导轨框架式爬架施工技术1.工程概况广晟国际大厦（珠江新城B1-6地块项目工程）位于广州市珠江新城B1-6地块，为1栋地下6层、地上60层，集商业、餐饮、办公为一体的多功能建筑。

总建筑面积为154053m2，塔楼总高度为312m。

爬架覆盖4.5个楼层，高19.8 m，爬架自7层（标高36.40 m）楼面开始组装爬架，提升防护至59层（标高261.95 m）。

2.DM—01型导轨框架式爬架简介DM—01型导轨框架式爬架是一种用于高层建筑施工的成套施工设备。

它改变了传统外脚手架搭设到顶的施工习惯，仅用4-5层结构高度脚手架，利用爬升机构实现整体或分片升降。

它由支架系统、竖向框架和水平框架系统、附着导向和卸荷系统、动力提升系统、防坠系统、荷载同步控制系统、施工防护系统共七部分组成。

爬架立面图详见附图1。

2.1 支架系统支架部分由φ48钢管和扣件搭设而成，架体走道宽度0.6-1.2 m，平均宽度不低于0.8m，可根据具体施工要求进行调整；架体高度覆盖4-5个楼层，符合架体不超出5层楼高的国家安全标准；架体步高1.8 m，立杆最大间距1.5 m；外排设满搭剪刀撑以增强支架整体刚性。

搭设规范和要求按双排钢管架的规范和要求。

2.2 竖向框架和水平框架系统竖向框架根据建设部有关标准要求，采用桁架构造，由外立杆、横杆、廊道斜杆和导轨内杆通过节点焊接板和螺栓联接组装而成。

其中内外立杆采用φ48钢管、横斜杆采用φ48钢管。

螺栓采用M20×40型。

水平框架采用桁架构造，框架采用φ48钢管和节点板焊接而成。

横杆、斜杆采用φ48钢管，根据跨度大小选定。

螺栓采用M20×40型。

水平框架以竖向框架为承力支座，两端与竖向框架底跨节点板联接，上部与支架系统钢管联接。

2.3 附着导向和卸荷系统该系统由导轨、卸荷限位锁、导轮组、导向架和穿墙螺栓组成。

每一提升点位根据楼层高低沿架体高度安装3根导轨，覆盖四层楼板。

并在结构上安装四个呈抓钩状导轮组抱住导轨，导轮组与导向架组装成导向件，再通过穿墙螺栓与建筑结构相连。

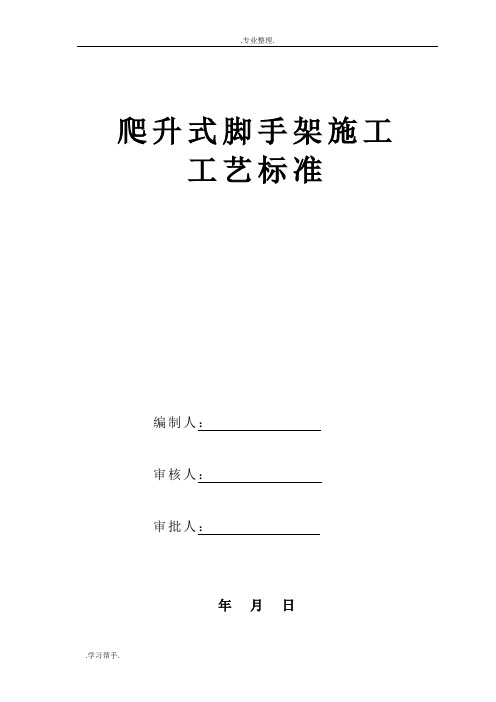

爬升式脚手架施工工艺标准编制人：审核人：审批人：年月日目录1 总则 (1)1.1 适用范围 (1)1.2 编制参考标准及规范 (1)1.3 特点 (1)2 基本规定 (1)3 施工准备 (2)3.1 技术准备 (2)3.2 材料准备 (2)3.3 作业条件 (2)4材料和质量要点 (3)4.1 材料的关键要求 (3)4.2 技术关键要求 (3)4.3质量关键要求 (3)4.4 职业健康安全关键要求 (3)4.5 环境关键要求 (3)5 施工工艺 (4)5.1 工艺流程 (4)6 质量标准 (8)6.1 主控项目 (8)6.2 一般项目 (8)7 安全环保措施 (8)8 质量记录 (9)爬升式脚手架施工工艺标准1 总则1.1 适用范围本标准适用于剪力墙、框架、框剪、筒体等各种不同结构形式的高层、超高层建筑、构筑物的结构与外装修的施工。

1.2 编制参考标准及规范《建筑施工附着升降脚手架管理暂行规定》（建建[2000]230号）；《普通碳素钢技术条件》（GB 700—88）；《可锻铸分类及技术条件》（GB 978—67）。

1.3 特点1.3.1使用钢材数量少，节约资源。

1.3.2 爬升速度快。

1.3.3拆装方便。

1.3.4安全可靠，设有防坠、防倾装置。

1.3.5操作人员少。

2 基本规定爬升式脚手架的设计、组装、使用与拆除均需符合相关标准的规定。

爬升式脚手架的设计、使用及工程监理配合。

设计图纸、使用规程、施工细则应同时报使用方和监理批准后实施，且应贯彻定期维护，班前检查制度。

3 施工准备3.1 技术准备3.1.1 依据建筑结构施工图进行爬升式脚手架的二次设计，绘制爬升架平面布置图、立面预留孔位图、以及需特殊处理的施工部位示意图。

3.1.2凡参与施工的操作工人、技术管理和质量管理人员，均必须参加技术培训，经考核合格后持证上岗。

3.1.3做好施工前的技术交底。

3.2 材料准备3.2.1品种规格：根据爬升式脚手架二次设计进行材料预算及设备统计，采购设备及脚手架施工所需的各种规格材料。

导轨式爬架施工要点1.前期准备：在施工前，需要进行详细的规划和设计，包括爬架安装位置的确定、导轨悬挂点的布置、爬架的材料选用等。

同时要做好施工的安全预控措施，例如设置警示标志、安全防护措施等。

2.导轨安装：导轨的安装是导轨式爬架施工的关键环节。

首先需要找准导轨的位置，并确保导轨的水平度和垂直度。

然后，将导轨的悬挂件固定到建筑物的结构体上，并进行牢固的连接。

导轨的长度和间距应根据实际情况进行合理设置，以确保爬架的稳定性和安全性。

3.爬架安装：爬架的安装是在导轨上滑动运行的，所以安装时需要确保爬架与导轨的匹配度。

一般爬架由脚手架和传动设备组成，脚手架负责提供工作平台，传动设备负责爬行。

安装爬架时，首先要确保爬架的平衡性和稳定性，然后进行固定连接，并对传动设备进行调试，确保正常运行。

4.安全措施：在导轨式爬架施工中，安全是至关重要的。

首先要做好操作人员的安全教育和培训，确保其熟悉爬架的使用方法和操作规程。

同时要配备必要的安全设施，如安全带、防护网、防护栏等，以提供安全的工作环境。

此外，还要定期进行设备的检查和维护，确保其正常运行和安全可靠。

5.施工流程：导轨式爬架施工一般分为准备、组装、运行和拆除四个阶段。

准备阶段主要包括前期调查和规划、设备和材料的准备等；组装阶段主要是进行导轨和爬架的安装和连接；运行阶段主要是爬架的使用和维护；拆除阶段主要是将导轨和爬架进行拆除。

总结起来，导轨式爬架施工要点主要包括前期准备、导轨安装、爬架安装、安全措施和施工流程等。

通过合理的规划和设计，严格的施工操作和安全控制，可以确保导轨式爬架施工的顺利进行，为高层建筑的外墙施工和维修提供高效、安全的工作平台。

编号：QC/RE-KA9743住宅楼整体电动提升导轨式外爬架施工方法标准范本In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.（管理规范示范文本）编订：________________________审批：________________________工作单位：________________________住宅楼整体电动提升导轨式外爬架施工方法标准范本使用指南：本管理规范文件适合在集体中为使所有行为都有章可偱，所有人都共同遵守统一的规范，最终创造高效公平公开的的环境，使每个小组发挥的作用最高值与创造的价值最大化。

文件可用word 任意修改，可根据自己的情况编辑。

住宅楼整体电动提升导轨式外爬架的施工方法本工程外脚手架采用整体电动提升导轨式爬架。

该爬架由爬升机构、提升系统和脚手架三部分组成。

1爬架设计根据建筑物结构形状，进行架体平面、立面、预埋及防护设计，重点考虑阳（露）台、飘窗、空调板等结构变化处的设计，并绘制平面、立面布置图。

平面设计重点确定爬升机构的位置，即提升点的布置位置；立面设计安5个标准层高度（13m）考虑，重点考虑阳（露）台、飘窗、空调板等处的立面设计。

2施工工艺流程A.安装施工工艺流程导轨式外爬架安装工艺流程见图47-38。

B.升降施工工艺流程导轨式外爬架升降工艺流程见图4-39。

3预埋孔设置预留孔位置准确是导轨式爬架能够顺利升降的关键。

预留孔采用Φ48×3.5钢管留设，每处2个，中心距离150mm，高低差不大于±10mm，相邻两层间的垂直偏差不大于20mm。

导轨式电动附着升降脚手架施工工法导轨式电动附着升降脚手架施工工法一、前言导轨式电动附着升降脚手架是一种新型的施工工法，它通过导轨和电动机的配合，能够实现高空作业的安全、高效、稳定完成。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点导轨式电动附着升降脚手架具有以下特点：1. 采用附着式脚手架，能够牢固地固定在建筑物表面，保证施工人员的安全。

2. 通过导轨的引导，能够实现垂直升降和水平移动，方便施工人员在高空作业。

3. 脚手架上配备电动机，通过控制装置进行操作，可以实现自动升降和停靠，提高施工效率。

4. 结构简单，安装方便，能够适应不同高度和建筑物形状的需求。

三、适应范围导轨式电动附着升降脚手架适用于建筑物外墙的高空作业，包括但不限于：1. 新建建筑物的外墙施工。

2. 高层建筑外墙的维修和装饰。

3. 外墙的清洗和保养。

四、工艺原理导轨式电动附着升降脚手架的工艺原理是将导轨安装在建筑物外墙上，脚手架通过升降机构和导轨的配合进行升降和移动。

具体的施工工法是根据实际工程情况选择合适的导轨和脚手架组合，并采取必要的技术措施，如安全锁、电气控制等，确保脚手架的稳定和安全。

五、施工工艺导轨式电动附着升降脚手架的施工工艺按照以下步骤进行：1. 确定施工区域和工艺要求。

2. 预处理建筑物表面，确保导轨的安装条件。

3. 安装导轨并固定，同时检查导轨的垂直度和水平度。

4. 安装脚手架和电动机，连接电源并进行调试。

5. 进行测试和质量验收。

6. 进行施工作业。

六、劳动组织导轨式电动附着升降脚手架的施工劳动组织包括：施工队伍的组织和管理、设备和材料的调配及进场、工序的安排和协调、施工计划和进度的控制。

七、机具设备导轨式电动附着升降脚手架的施工机具设备包括：导轨、脚手架、电动机、电源、安全锁等。

八、质量控制为确保施工质量，需要采取以下措施：1.进行严格的导轨和脚手架的选择和验收。

厦门***大厦导轨式爬架施工技术厦门***大厦工程位于厦门市，员当湖畔，是一栋集商场、写字楼为一体的超高层综合写字楼。

该工程结构形式为框架-筒体结构。

占地5800m2，总建筑面积70000 m2，地下三层，地上46层。

建筑总高度178.1m。

1-5层为裙楼，5-40层为标准层，标准层层高为3.3m，标准层每层建筑面积为1100 m2。

8层以下外架采用普通钢管落地架，8-40层外架采用了北京星河机器人有限公司生产的专利产品DP-00型导轨式爬升架，本文主要叙述爬架的方案设计及应用情况。

一、爬架构造导轨式爬架是目前我国唯一一项列入国家重大新产品推广项目的爬架类建筑产品，由于其结构独特、适应性强、安全性能好可满足高层建筑施工需要，经济效益较好，特别是防坠装置的使用，为导轨式爬架提供了安全保障。

导轨式爬架主要包括支架、爬升机构、动力机构和安全防坠装置四大部分。

其中防坠装置是导轨式爬架的最关键部件。

它的作用是在动力失效发生意外时传感装置带动制动装置进入自锁状态，迅速锁住支架，防止支架坠落。

它是导轨式爬架正常运行的安全保障。

二、方案设计1）平面设计布置，见附图一共设计29个提升点，采用手动提升方式，共分六片：A片：1-5点，B片：6-10点，C 片：11-15点，D 片：16-20点，E 片：21-25点，F 片：26-29点。

穿墙螺栓预留孔采用预埋Ф48×3.5钢管，预埋点位于板面下30cm 处的梁及剪力墙上，爬架各点离墙距离均为500mm ，以便幕墙装修。

附图1：***大厦导轨式爬架平面布置图2)立面设计布置。

见附图二爬架高度：外排架高15m ，内排架高13.5m 。

爬架提升点处内排架采用碗扣式脚手架立杆，立杆组合为架体，其余部分采用扣件式钢管脚手架搭设，架宽0.9m。

爬架步高1.8m ，外挂密目安全网，架体底部的两步横23)结构强度验算：支架的基本尺寸：连墙件（附墙点）三步四跨，步距=1.8m，立杠横距=0.9m，柱距=1.8m。
