钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-243．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
弯起钢筋斜长系数见表9-25。
图9-48 弯起钢筋斜长计算简图（a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60°弯起钢筋斜长系数表9-25注：h0为弯起高度。
土木工程知识点-实例讲解钢筋翻样思路及技巧说起钢筋翻样，我们不得不先提及一个名词钢筋混凝土。
钢筋混凝土源于法国：法国花匠蒙尼亚经常要移植温室中花盆中的花，一不小心就会把花盆打碎，他先用木盆代替，但木盆比瓦盆贵。
当时，水泥已得到了应用，蒙尼亚便用水泥来作花盆，虽然水泥花盆比瓦盆坚硬，但仍易碰裂。
花盆摔成了碎片，花根四周的土却仅仅包成一团。
噢！花木的根系纵横交错，把松软的泥土牢牢地连在了一起！他从这件事上得到启发，1868 年的一天，蒙尼亚终于想出一个好办法：在水泥花盆的外面缠上几道铁箍用以加固。
为了花盆美观，他又在那些铁箍外面涂上一层水泥，硬结后，发现这种花盆特别坚固，不易碎裂。
后来蒙尼亚又用铁丝作骨架，然后在铁丝骨架外面抹上水泥，硬结后就成了坚固的美观的花盆。
根据这种花盆的构造，便诞生了钢筋混凝土。
1872年，世界第一座钢筋混凝土结构的建筑在美国纽约落成，从此人类建筑史开始了一个崭新的纪元。
正是由于钢筋混凝土结构产生，建筑高度、建筑规模才得以不断加高、加大，为了满足建筑高度建筑规模上的要求，钢筋构造也逐渐趋于复杂，复杂的钢筋构造要求技术人员具备专业钢筋技能，钢筋翻样也逐渐被重视，慢慢兴起。
EXCEL翻样思路及技巧翻样前期准备1、认真阅读结构说明，获取与钢筋翻样有关信息（1）确定工程抗震等级工程的抗震等级直接影响钢筋的锚固及搭接长度，翻样前一定要弄清楚各个部位的抗震等级。
例：太原湖滨（2）确定工程设计遵循的标准、规范及规程。
工程设计遵循的标准、规范和规程也是钢筋翻样必须遵循的，翻样前期，收集设计说明里罗列的图集、规范，参看项目施工组织设计中编制依据（经整理过更详细些），重点学习与钢筋有关的图集和规范，为后期翻样做好准备。
（3）确定混凝土强度等级一般工程不同的构件类型、不同的层次所用的混凝土的强度等级都不相同，混凝土的级别直接影响钢筋的锚固和搭接长度，翻样前，在图纸说明上找出混凝土强度等级汇总表并打印出来，以便后期查阅。
梁的钢筋计算规则和公式梁的钢筋计算规则及公式
1、单跨梁钢筋的计算公式：直钢筋净长=L-2C；弯起钢筋净长=L-2C+2×0.414（0.268或0.577）×弯起高度；弯起钢筋两端带直钩净长=L-2C+2×0.414（0.268或0.577）×弯起高度+2×（梁高-保护层厚度×2）；
2、多跨梁钢筋的计算公式：
（1）首跨钢筋的计算：上部贯通筋长度＝通跨净跨长＋首尾端支座锚固值；
端支座负筋长度=设计构造长度+端支座锚固值；下部钢筋长度＝净跨长＋左右支座锚固值；
（2）中间跨钢筋的计算：中间支座负筋长度=两边跨设计构造长度＋中间支座值；
（3）箍筋：箍筋长度＝（梁宽－2×保护层+2d）×2＋（梁高-2×保护层+2d）×2＋14d或24d；
箍筋根数＝（梁净长-100MM）/设计间距+1，加密区另计；
（4）腰筋、拉筋、吊筋应按构造要求计算其长度。
1。
钢筋翻样十大误区及解决方案一、构件抗震等级概念区分为什么我在讲解开始的时候和大家先来肯定这个问题呢？因为，这影响到它的锚固取值，抗震和非抗震构件的锚固值取值是不一样的。
列如：1、框支梁及框支柱。
首先，我们从它的概念出发，在《高层建筑混凝土结构技术规程》JG3－2002中有说明：因为建筑功能的要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。
当布置的转换梁支撑上部的结构为剪力墙的时候，转换梁叫框支梁，而支撑架支梁的就是框支柱。
既然它是主要受力构件，那么我们可以确定它是抗震构件。
2、基础梁。
因为基础梁是无抗震作用的，所以基础梁在计算时不考虑抗震计算，凡遇到需要计算锚固值时只计算La。
3、板、非框梁。
当水平地震来了的时候，在框架结构和剪力墙结构中，框架柱和剪力墙是首当其冲，而框架梁是损能构件，到了非框架梁即次梁和楼板的时候。
已经不考虑抗震了。
所以它是非抗震构件，而框架梁和剪力墙是抗震构件。
总结：1、在基础里面除了筏形板和桩基是抗震的其余都是非抗震的。
2、在地面以上部分里除了楼板、楼梯板和次梁是非抗震的其余都是抗震的。
二、独立基础和条形基础我们的很多预算员在计算独立基础的钢筋和条形基础的钢筋时通常不会考虑到把钢筋进行适当的缩减。
1、独立基础内钢筋长度计算。
在《建筑施工手册》第四版缩印版本P542页中规定当独立基础宽度≥3M时，横向受力钢筋的长度可以减至0.9B，并交叉布置；但06G101-6P47中规定当独立基础宽度≥2.5M时，横向受力钢筋的长度可以减至0.9B，并交叉布置。
见图5-1（图5-1）2、条形基础内主筋长度计算。
在05SG811P12规定当基础长边B≧2.5M时，横向受力钢筋的长度可以减至0.9B，并交叉布置；在《建筑施工手册》第四版缩印版本P542页中规定当条形基础宽度≥1.6M时，横向受力钢筋的长度可以减至0.9B，并交叉布置。
见图5-2（图5-2）三、基础梁内箍筋分布规范及纵筋在端支座内长度计算A、基础梁内上部和下部贯通钢筋的端部构造1、基础主梁（1）、端部无外伸在图集04G101-3P29中说明“端部无外伸构造中基础梁底部与顶部纵筋成对联通设置（可采用通长钢筋、或将底部与顶部钢筋对焊连接后弯折成型），并向跨内延伸或在跨内规定区域内连接。
；梁钢筋工程量计算实例案例一：单跨楼层框架梁钢筋计算【已知条件】KL5采用的混凝土强度等级为C30，所在环境类别为一级，抗震等级为一级，两侧柱截面尺寸分别为600×600和500×500。
如图5.27示。
【要求】计算该KL5中的所有钢筋。
图5.27 KL5平法标注内容【解析】KL5有一跨，上部只有一排，是4根直径是16mm 的贯通钢筋，在左右两端支座锚固。
下部也只有4根直径是16mm 的钢筋伸入端支座锚固。
箍筋为双肢箍，加密区间距为100mm ，非加密区间距为150mm ，加密区间为max(2h b ，500mm)。
【计算过程】 1.计算净跨mm l n 515030025057001=--=2.锚固长度mm d 16= mm l aE 5401615.143.130014.0=⨯⨯⨯= 右端支座54057030600>=-=-c h c 因此，右支座处钢筋采用直锚左端支座54047030500<=-=-c h c 因此，左支座处钢筋采用弯锚，弯折长度mm d 240161515=⨯=3.纵筋长度计算，如图5.28示4.箍筋计算()mm d d 2.959.175,9.11m ax =+单根箍筋长度()mm 4.165422.95466266=⨯++=③ 一级抗震等级，箍筋加密区范围为： ()mm h b 1000500,2max =箍筋根根数4211502000515021100501000=⎪⎭⎫ ⎝⎛--+⨯⎪⎭⎫⎝⎛+-= 5.框架梁钢筋翻样图图5.28 KL5钢筋翻样图6.钢筋列表7.钢筋材料汇总表案例二：两跨楼层框架梁钢筋计算实例【已知条件】如图5.29示，KL1采用混凝土等级C30，环境类别一类，抗震等级一级，柱截面尺寸600×600。
【要求】计算该KL1中的所有钢筋。
图5.29 KL1平法标注内容【解析】由已知可知：框架梁混凝土保护层厚度为25mm，柱的保护层度为30mm。

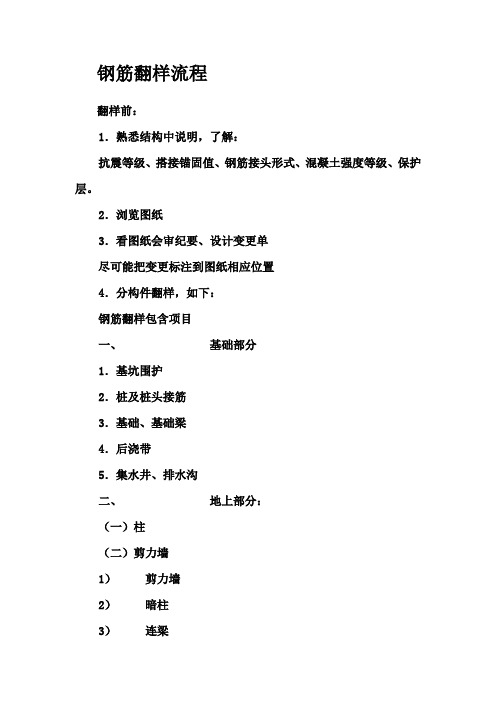

钢筋翻样流程翻样前：1．熟悉结构中说明，了解：抗震等级、搭接锚固值、钢筋接头形式、混凝土强度等级、保护层。
2．浏览图纸3．看图纸会审纪要、设计变更单尽可能把变更标注到图纸相应位置4．分构件翻样，如下：钢筋翻样包含项目一、基础部分1．基坑围护2．桩及桩头接筋3．基础、基础梁4．后浇带5．集水井、排水沟二、地上部分：（一）柱（二）剪力墙1）剪力墙2）暗柱3）连梁4）洞边加筋5）女儿墙（三）梁1）框架梁2）次梁（四）板1）板、雨篷、阳台2）洞口加筋3）马凳4）转角放射筋5）墙下加强筋6）节点、大样图7）天沟（五）楼梯（六）水箱三、构造配筋1）构造柱2）砖墙与柱拉结筋3）门窗过梁4）圈梁5）门框、门垛6）地面、屋面钢筋网7）预埋钢筋钢筋锚固心法总诀钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。
重点弄清伸入点位置。
直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在101-1图集第35页左侧中部。
直锚查表按砼号， 101图集第33页受拉钢筋最小锚固长度，第34页，受拉钢筋抗震锚固长度。
乘以直径哪类筋，看上述两个表的左列，钢筋种类与直径，根据第1、2行的混凝土强度等级。
直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。
零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。
弯锚拐长十五d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。
上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。
机械锚固分三类，见101图集第35页左侧中部的3个小图形及说明文字。
斜钩钢板焊短筋，（a）为斜钩，（b）为钢板，（c）为短筋。
斜钩短筋长五d，（a）斜钩的平直段长度为5d，（b）钢板长宽5d，（c）短筋长度为5d。
零点七锚记在心，无论抗震与非抗震，锚入长度均0.7倍的锚固长度。
非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。
课题：项目一基础钢筋翻样课时：8【教学内容】１．独立基础、条形基础的钢筋翻样。
２．绘制钢筋翻样图、计算钢筋下料长度、填写配料单。
【教学目标】知识目标：使学生掌握基础钢筋翻样使学生掌握绘制钢筋翻样图、计算钢筋下料长度、填写配料单能力目标：使学生能对各类基础形式进行钢筋翻样素质目标：通过案例教学使学生能将书本知识转化为生产技能【教学重、难点】护层厚度与初始钢筋到底板边缘的距离。
条形基础的钢筋翻样。
【教学方式、方法】演练法、互动法、直观感受法、对比互评法、情境实训法、课内外结合法、任务驱动法。
【学生课前准备】预习理论链接中的知识点，并准备绘图工具和计算器。
【课前准备】１.课件。
２.案例。
３.评价登记表、评分标准。
课的内容及要求课的组织与实施（包括教学设想、师生互动、问题引导、教学方法等）一、项目要求某工程柱下独立基础平法施工图如图1—1所示，根据该施工图，计算独立基础DJ p1中钢筋的下料长度，并填写钢筋配料单。
基础混凝土强度等级为C30，基础底板钢筋混凝土保护层厚度为40mm，基础底面标高为-1.850m。
图1～1独立基础平法施工图※导入我们之前学习的各门专业课程最终都要落实在建筑施工的生产工作中去。
建筑施工的生产工作就是把设计人员所绘施工图纸实现为真正的建筑物，而赶紧翻样就是其中的重要部分。
合抱之木，生于毫末；九层之台，起于累土；千里之行，始于足下。
万丈高楼平地起，这其中基础尤为重要，所以本学期第一个项目为基础钢筋翻样。
※引导学生回顾——独立基础平法施工图，是二年级上学期建筑识图训练中学过的内容。
时间要求：8课时。
质量要求：质量符合国家施工验收标准。
安全要求：严格按照安全操作规程进行项目作业。
文明要求：自觉按照文明生产规则进行项目作业。
环保要求：努力按照环境保护要求进行项目作业。
二、项目分析图1-1为柱下独立基础平法施工图，从图中我们可知，独立基础DJp1为坡形基础，基础底面为正方形，底面边长为2400mm。
钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23 钢筋弯曲角度 30°45° 60° 90° 135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24 钢筋直径（mm）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d5.5d 5d 4.5d 3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
土木工程知识点-梁钢筋翻样计算公式汇总基础梁主筋（梁不外伸）上下贯通筋长度＝总外边长-保护层*2+（h-保护层*2）/2多余钢筋按右图处理下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。
a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝ max（1/3 Lo左， 1/3 Lo右）*2基础梁箍筋长度（梁不外伸）大箍筋长度＝[（h-保护层*2）+（b-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d间距j＝（b-保护层*2-D）/6小箍筋长度＝[（间距j*2+D）+（h-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d基础梁箍筋根数（梁不外伸）左边支座处加密箍筋根数＝（左支座宽-保护层）/加密间距+1右边支座处加密箍筋根数＝（右支座宽－保护层）/加密间距+1中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1基础梁主筋（梁外伸）上部第一排贯通筋长度＝总外边长-保护层*2+12d*2上部第二排贯通筋长度＝边柱外边长-保护层*2+12d*2下部贯通筋长度＝总外边长-保护层*2+12d*2下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（L-保护层）Lo取柱相邻两跨较大值。
a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝ max（1/3 Lo左， 1/3 Lo右）*2基础梁箍筋根数（梁外伸）左边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1右边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
《钢筋翻样与算量》课程标准课程编号：032104使用专业：工程造价课程类别：专业学习领域修课方式：必修教学时数：48一、课程定位和课程设计（一）课程性质与作用1、课程的性质：《钢筋翻样与算量》课程是工程造价专业的专业学习领域课程，基于钢筋混凝土结构工程的钢筋长度、根数、重量并翻出钢筋形状和钢筋排列图的一门实践性课程，是借鉴德国基于工作过程课程开发理论而重构课程体系开发的一门新的实践性课程。
2、课程的作用：（1）在工程造价专业课程体系建设中“承前启后”，起骨干核心作用。
本课程培养学生的钢筋混凝土平法施工图的识读与翻样能力，钢筋量的计算技能和职业素养，是学生毕业后从事工程造价员岗位工作具体任务的保证，其前导课程主要有《建筑识图与构造》、《建筑材料》、《建筑结构与识图》、同步课程有《建筑工程施工》、支撑后续课程《建筑工程计量与计价实务》、《建筑工程预算软件应用》、《工程量清单计价实务》、《综合技能实训》，在工程造价专业课程体系建设中“承前启后”起着骨干核心作用。
（2）拓延了学生的工作岗位适用性，提高了学生钢筋专业能力和再学习的能力。
《钢筋翻样与算量》课程是建筑工程造价岗位所必须掌握的一项技术性工作，做到既要会“翻”筋，还要会“算”筋，提高了工程造价专业群的岗位能力；如施工员的钢筋测绘、放线、检查钢筋排列布局；监理员的钢筋工程质量验收、己完钢筋工程量的核对等，拓延了学生的工作岗位，为学生工作后的中长期发展奠定了理论基础，为培养外延性人才做好了必要的知识储备。
（二）课程基本理念《钢筋翻样与算量》是以工程造价专业职业岗位的钢筋翻样与工程量计算能力为核心任务，以建筑企业为依托，以某框架-剪力墙结构的真实项目为载体，设计完整的钢筋混凝土平法施工图识读、算量与翻样的教学内容。
（≡）课程设计思路以工程造价专业职业岗位工作过程为导向，以“大项目、小任务”贯穿课程设计整个过程。
即：以“大项目”（以某框架剪力墙结构工程为载体，组织学习情景）、小任务（分构件，以构件的类型组织情景教学项目）以工作程序化教学内容，分成6个小任务大项目：某框架剪力墙结构工程，组织学习情景：基础、柱、墙、梁、板、楼梯。
梁、柱、墙、板筋的一般计算规则一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5H c＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2×锚固（20d）+2×斜段长度+次梁宽度+2×50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
其他钢筋计算同首跨钢筋计算。
LN为支座两边跨较大值。
2、其他梁一、非框架梁在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
二、剪力墙在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
（1）剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过；外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过；外侧钢筋长度＝墙长-保护层+0.65Lae；内侧钢筋长度＝墙长-保护层+弯折水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过；外侧钢筋长度＝墙长-保护层；内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过；外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。
二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
三、墙身拉筋1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2D）2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积- 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000×3840)/(600×600)（二）剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
（三）剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值LaE；中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值LaE2、箍筋顶层连梁，纵筋长度范围内均布置箍筋即N=((LaE-100)/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固三、柱（一）、基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算（软件中是按三根）。
（二）、中间层一、柱纵筋1、KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为：弯锚（≦Lae）：梁高－保护层＋12d；直锚（≧Lae）：梁高－保护层二、外筋b、外侧钢筋锚固长度为外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≧梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为；弯锚（≦Lae）：梁高－保护层＋12d；直锚（≧Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae，梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为：弯锚（≦Lae）：梁高－保护层＋12d‘直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae，梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为：弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。
四、板在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。
板筋主要有：受力筋(单向或双向，单层或双层)、支座负筋、分布筋、附加钢筋(角部附加放射筋、洞口附加钢筋)、撑脚钢筋(双层钢筋时支撑上下层)。
一、受力筋软件中，受力筋的长度是依据轴网计算的。
受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。
根数＝（轴线长度-扣减值）/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。
（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
