防火封堵作业指导书第一章：引言1.1 作业目的和背景防火封堵是建筑工程中非常重要的一项安全工作。
它的作用是防止火灾蔓延，保护生命财产安全。
本指导书旨在向施工人员传达安全、规范和高效的防火封堵作业方法，确保施工质量和安全性。
1.2 适用范围本指导书适用于建筑工程施工过程中进行的防火封堵作业。
包括但不限于建筑物内部的管线、电缆、空调管道等部位。
第二章：施工前准备2.1 防火封堵材料准备在进行防火封堵作业前，应根据设计要求和实际施工需要准备好相应的防火封堵材料。
防火封堵材料应符合国家标准和相关规范，并具有相应的防火性能和耐久性。
2.2 施工方案制定根据设计图纸和相关规范，制定防火封堵的施工方案。
施工方案应细化到每个施工环节，包括施工工序、施工方法、施工顺序等，确保施工过程安全、规范和高效。
2.3 施工人员培训组织施工人员进行防火封堵作业的相关培训。
培训内容应包括防火封堵的基本知识、施工要求、操作技术和安全措施等。
2.4 施工现场准备在施工现场进行必要的准备工作，包括清理作业区域、确保施工所需设备和工具的完好和可靠、设置必要的安全警示标志等。
第三章：施工过程3.1 施工流程根据施工方案进行施工，按照预定的顺序进行封堵作业。
确保每一道防火封堵层的施工完整、均匀和牢固。
3.2 施工要点3.2.1 清除杂物和灰尘在进行防火封堵作业前，应先清除作业区域的杂物和灰尘，确保施工面干净，并且能够粘贴封堵材料。
3.2.2 确保材料质量在施工前应检查防火封堵材料的质量，确保其符合标准和规范。
对于有瑕疵或损坏的材料应及时更换。
3.2.3 施工过程控制在施工过程中，要控制好施工速度和施工方法，确保防火封堵材料能够均匀且充分地覆盖施工面，形成完整的防护层。
3.2.4 施工现场安全施工现场应设置必要的安全警示标志，确保施工人员的安全。
严禁在无关人员的情况下进行防火封堵作业。
3.3 施工记录和验收每一道防火封堵层的施工完成后，应有专人记录施工情况，并确保记录真实、准确。
A初版实施REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH.审核CHK’DBY批准APP’DBY文件号DOCUMENT NO.GPEC/WCWP/OG/1DQ/012五彩湾工程项目部目录1..................................................................................................................................... 工程概况43. 作业准备和条件要求 (4)4.施工工艺 (4)4.2按电缆沟封堵、电缆竖井封堵、电缆埋管封堵、电缆穿墙封堵、电缆穿楼板封堵等要求设定。
(5)4.3对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按设计要求的防火阻燃措施施工。
阻火墙上的防火门应严密，孔洞应封堵；阻火墙两侧电缆应施加防火包带或涂料。
(5)4.4.1 安装前应检查槽盒外观质量情况，检查产品合格证书；槽盒安装应总体平整、联接可靠、密封性好。
槽盒端头及每隔100MM用捆扎带和锁紧扣捆扎牢固； (5)4.4.2槽盒底与支（托）架之间用长度适合的螺栓固定牢固，螺栓的朝向一致，并采用专用垫片。
如托臂或交不整齐时，安装时应予校正； (5)4.4.3设置在槽盒内的隔热块应排列整齐，间距均匀，符合设计要求，不得将破损的隔热垫块安装在槽盒内； (5)4.4.4安装在户外含油设备下部的槽盒，卡条开口宜向下，端头采用防雨式安装；54.4.5用防火模块、有机防火堵料封堵槽盒端头和引出电缆孔洞时，应封堵严实，不等留有间隙； (5)4.5.1 安装前应检查隔板外观质量情况，检查产品合格证书； (5)4.5.2在每档支架托臂上设置两付专用挂钩螺栓，使隔板与电缆支（托）架固定牢固；并使隔板垂直或平行于支架，整体应确保在同一水平面上。
螺栓头外露不宜过长，采用专用垫片。

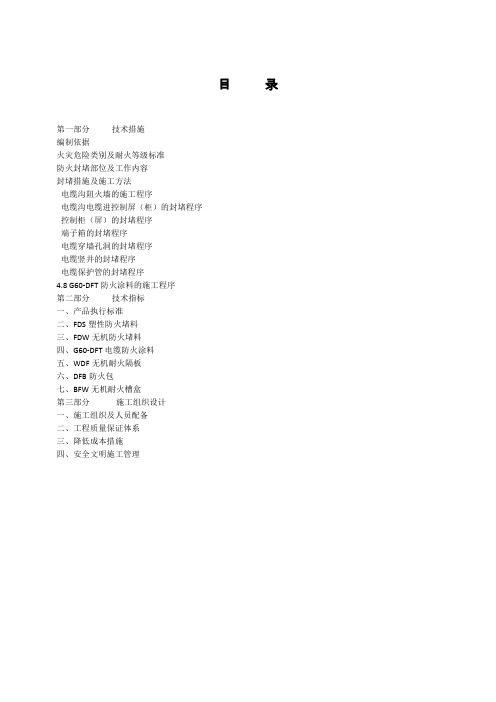

目录第一部分技术措施编制依据火灾危险类别及耐火等级标准防火封堵部位及工作内容封堵措施及施工方法电缆沟阻火墙的施工程序电缆沟电缆进控制屏（柜）的封堵程序控制柜（屏）的封堵程序端子箱的封堵程序电缆穿墙孔洞的封堵程序电缆竖井的封堵程序电缆保护管的封堵程序4.8 G60-DFT防火涂料的施工程序第二部分技术指标一、产品执行标准二、FDS塑性防火堵料三、FDW无机防火堵料四、G60-DFT电缆防火涂料五、WDF无机耐火隔板六、DFB防火包七、BFW无机耐火槽盒第三部分施工组织设计一、施工组织及人员配备二、工程质量保证体系三、降低成本措施四、安全文明施工管理第一部分技术措施一、编制依据1、公安部标准GA161-1997《防火封堵材料的性能要求和试验方法》。
2、公安部标准GA160-1997《不燃性无机复合板通用技术条件》。
3、公安部标准GA181-1998《电缆防火涂料通用技术条件》。
4、DL409-90《电业安全工作规程》及GB50212-91规定的施工操作规范。
5、江苏省电力工业局下发文件《江苏省电力公司电缆防火封堵标准》。
6、电力部标准DL5027-93《电力设备典型消防规程》。
7、GB50229-96《火力发电厂与变电所设计防火规范》。
二、火灾危险类别和耐火等级标准：根据GB50229-96《火力发电厂与变电所设计防火规范》、DL5027-93《电力设备典型消防规程》标准，变电所各防火部位火灾危险性类别属于丙类，耐火等级标准为二级。
三、封堵部位及工作内容：根据GB50229-96《火力发电厂与变电所设计防火规范》的有关规定，结合招标单位提供的图纸及现场实地观察，有下列封堵部位：1、电缆沟防火封堵，根据主电缆沟平面布置图测得主电缆沟按照阻火墙设置原则，考虑设阻火墙处，如图号DN-YD-012、控制室、屏柜底部封堵3、进高（底）压开关柜孔洞封堵4、直流屏室、屏柜封堵，电缆沟进出口封堵。
5、所用电屏室、屏柜封堵，电缆沟进出口封堵。
3.3.4电缆防火封堵1 适用范围本作业指导书适用于变电站内电缆防火封堵作业。
2 编写依据表2-1 编写依据3 作业流程作业（工序）流程见图3-1。
图3-1 作业（工序）流程图4 安全风险辨析与预控4.1防火封堵作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与防火封堵作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-17-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南序号危害名称风险种类风险等级风险控制措施1 无资质的人员进行设备损坏可接受的由项目总工对特种作业人员资质进5 作业准备5.1 人员配备表5-1 作业人员配备表5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表6作业方法6.1施工准备6.1.1材料准备：统计安装位置、安装方式，确定所需的有机堵料、无机堵料、耐火隔板、防火涂料、防火包及具有相应耐火等级的安装附件的数量，进行材料的准备工作；材料到货后进行外观检查，有机堵料不氧化、不冒油、软硬度适度；无机堵料不结块、无杂质；防火隔板平整光洁、厚度均匀。
6.1.2技术准备：核对施工图，确认各类的封堵方式符合设计及规范要求；防火封堵材料必须具有国家防火建筑材料质量监督检验测试中心提供的合格检测报告，通过省级以上消防主管部门鉴定，并取得消防产品登记备案证书。
6.1.3人员组织：技术人员，安全、质量负责人，施工人员。
示范工程样板点施工作业指导书防火封堵目 录1适用范围 (1)2编写依据 (1)3作业流程 (1)4安全风险辨析与预控 (2)5作业准备 (3)6作业方法 (4)7工艺质量控制措施及检验标准 (7)Q/CSG表2-7.7.1电缆防火与阻燃分项工程质量验收记录表 (9)8成品工艺要求 (10)9 成品展示 (10)1适用范围本作业指导书适用于110kV-500kV变电站内电缆防火封堵作业。
2编写依据表2-1 编 写 依 据序号 引用资料名称1 GB 50168 《电气装置安装工程 电缆线路施工及验收规范》2 DL 5009.3 《电力建设安全工作规程（变电所部分）》3 DL 5027 《电力设备典型消防规程》4 Q/CSG 10001 《变电站安健环设施标准》5 《10kV～500kV输变电及配电工程质量验收与评定标准 第二册：变电电气安装》6 Q/CSG 11105.2—2008《南方电网工程施工工艺控制规范》7 《中国南方电网公司反事故措施》8 《基建工程质量控制标准（WHS）》（2012版）3作业流程作业（工序）流程见图3-1。
图3-1 作业（工序）流程图4安全风险辨析与预控4.1防火封堵作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与防火封堵作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-17-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
防火封堵施工作业指导书编制：审核：审批：编制日期：防火封堵施工作业指导书一、阻火包的施工工艺1、施工前将封堵工作面清理干净，做到无油、无粉尘及其它异物，按电缆顺序梳理整齐。
2．将阻火密封包整齐排列叠放至贯穿孔洞的电缆周围，压实后依次码放。
对电缆贯穿孔洞的封堵要求为封严、封全、不留缝隙，用眼睛观不透光为止。
3．穿越楼层或设备的贯穿孔洞，应先将钢架或钢网固定在孔洞下端，刷阻火涂料，密封包码放厚度不得少于24厘米，上部可根据现场要求加盖板或其它防火装饰物(不得采用木板或其它易燃物作为支架或盖板)。
4．机房配电柜、控制柜的封堵应将设备下部地板空间全部封严，封堵周边应大于设备底座周边24厘米。
电缆在地板下转弯处或分线处，封堵体积应不小于24厘米×24厘米×24厘米。
施工注意事项：1．阻火密封包的使用码放厚度(h)标准：h≥240mm耐火达到一级（≥180min）；240mm≤h≤200mm耐火达到二级（≥120min）；h≥120mm耐火达到三级（≥60min）2．阻火密封包与电缆之间间隙，不得大于0.5厘米。
3．如阻火密封包着雨水后，应在干燥处阴干，不得在高温下烘烤。
4．阻火密封包应在阴凉、干燥处保存，贮存环境温度小于100℃。
·电缆穿墙孔洞1. 施工前将封堵工作而清理干净，做到无油、无粉尘及其它异物；按电缆顺序梳理整齐。
2. 阻火密封包码放完后，应在两侧扣5-8mm防火板，防火板内侧应与电缆1cm以上距离，3．封堵厚度不得小于24cm。
①电缆②阻火密封包③防火板④固定螺栓电缆穿楼层孔洞1．电缆贯穿楼层孔洞时，将电缆与钢挂架固定，防止电缆烧断下沉。
2．孔洞封堵的底部用5-8mm防火板固定，上部用非硬化堵料将表面1cm封面抹平。
3．楼板较薄时，应适当加高防水台高度以确保耐火等组。
①电缆②钢板③阻火密封包④固定螺栓⑤非硬化堵料⑥防水台·配电柜进出电缆封堵1. 施工前将配电柜内外工作面清理干净，按电缆进出顺序将电缆排列，在配电柜与电缆沟或地板下部空间应封堵严密，使其之间不留空隙。
消防、防火、防小动物封堵施工作业指导书一、前言为了确保建筑物内部人员和财产的安全，消防、防火、防小动物封堵施工是必不可少的措施。
在进行封堵施工前，必须要了解相关法律法规，掌握技术要领和施工规范，以确保操作的安全性、合法性和规范性。
本文将为你介绍消防、防火、防小动物封堵的基本知识和技术要领。
二、消防、防火、防小动物封堵的原因1.维护建筑物内部的安全消防、防火、防小动物封堵主要是为了防止火灾、气体泄漏、细菌、病毒、虫害等危害建筑物和人身安全的因素进入建筑物内部。
一旦这些危害因素进入建筑物内部，就会对内部的人员和财产造成威胁和损失。
2.消防、防火、防小动物封堵施工的法律法规消防、防火、防小动物封堵施工是为了保障人员和财产的安全，因此，在进行封堵施工时必须要遵守相关的法律法规。
3.省心省力通过封堵施工，不仅可以有效地防止一系列建筑物内部安全威胁，还能大大减少室内噪音和温度波动，更加舒适和安全。
三、消防、防火、防小动物封堵的种类1.消防、防火封堵消防、防火封堵是指在建筑物的墙体、天花板或地面等位置设置隔离层，以防火、气体泄漏等危害建筑物和人身安全的因素进入室内。
主要包括耐火板、耐火硅酸钙板、玻璃纤维网格布、石棉板等。
2.防小动物封堵防小动物封堵是指在建筑物边缘漏出或结构缝隙中设置屏障，以防止室内的小动物、细菌和病毒进入。
主要包括金属可伸缩屏障、防火材料封堵、防虫网等。
四、施工规范在进行消防、防火、防小动物封堵施工时，需要掌握以下规范：1.施工前应该对相关区域进行检查并确定施工方案。
2.施工前需要放置垃圾桶和工具箱，以保持现场整洁。
3.在进行施工前应准备必要的工具和材料，并保持良好的工作状态。
4.施工过程中要注意安全，规避火源。
5.施工人员必须要经过专业的培训并拥有相关的资格证书。
6.进行封堵施工时，必须选择优质的材料，并按照材料的要求进行施工。
7.施工人员必须对施工现场进行监控和记录，以确保施工质量。
五、消防、防火、防小动物封堵施工的步骤1.施工前的准备在进行施工前，必须要对施工现场进行检查和准备，并制定详细的施工方案。
1．编制依据1.1变电所防火封堵现行的施工标准及验收规范1.2我公司的《管理手册》和相关的程序文件1.3国家颁布的适用的施工规程、规范和标准及相关的法律法规2. 工程概况及特点2.1 工程简述220kV开关站防火封堵工程为新建工程，2.1.1 职能单位●建设单位：●监理单位：●施工单位：2.1.2 工程规模全站防火封堵。
2.1.3 工程施工范围工作内容1）各种机构箱及端子箱封堵2）电缆防火阻燃3）防火墙制作4）室内各种控制盘及保护盘封堵2.1.4 地质和地貌状况地质和地貌状况良好。
2.1.5 交通情况本工程为新建工程，所址区道路良好，设备材料运输方便。
3. 施工现场组织机构及说明3.1 组织机构关系图3.2 说明3.2.1 指导思想：方便施工、利于安全保卫、利于环保、文明施工。
3.2.2 目的：安全、文明施工。
3．临时设施3.1 依据现场状况，在便于施工的前提下与甲方协商建设临时设施，主要用于存放施工机具和材料。
3.2材料要做到随到随时组装，不另行堆放。
3.3 在各临建设施处，配置足够数量的灭火器和其他消防器材，施工现场配备流动的灭火器材。
4. 施工方案4.1 施工准备4.1.1 施工技术资料的准备开工前编制本工程施工组织设计、施工作业指导书、验评项目划分表并经审批，且取得监理及业主的认可后正式出版；施工前应对相关施工资料进行审查（请监理及业主参加），认真做好图纸会审工作，发现由于设计、设备或施工方面的原因需变更原设计时，按设计变更程序进行。
4.1.2 施工材料准备本工程包工包料，对进场的材料设备严格进行检验，严禁不合格品进入施工现场。
4.1.3 施工通讯准备根据现场实际情况，合理配置通讯工具，主要负责人配置手机。
开工前，将通讯联络方法书面通报给甲方。
4.1.4 施工机械的配置根据工程及工期要求，施工器具配置如下表：施工机械配置表4.1.5施工力量的配置（1）根据本工程的具体情况和招标单位对工期的具体要求，将整个施工过程分为各种机构箱及端子箱封堵、电缆防火阻燃、防火墙制作、室内各种控制盘及保护盘封堵；验收整改，五个阶段。
目录
1 适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2 编写依据 (1)
3 作业流程图 (2)
4 安全风险辨析与预控 (2)
5 作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (5)
5.4质量检验 (6)
1 适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路。
2 编写依据
表2-1编写依据
3 作业流程图
图3-1作业流程图
4 安全风险辨析与预控
表4-1作业前安全风险辨析及预控措施表
表4-1（续）
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5 作业内容
5.1作业前施工条件
表5-1作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验。
防火封堵作业指导书(通用版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0142
防火封堵作业指导书(通用版)
1、编制依据及引用标准
1.1设计院图纸
1.1.1《D1218电缆防火措施》
1.1.2《K0607热控电缆防火施工图》
1.2《电气装置安装工程质量检验及评定规程》DL/T5161.5-2002
1.3《电力建设安全工作规程》DL5009.1-2002
1.4《中华人民共和国工程建设标准建设强制性条文》第三篇电气、输变电工程（2006年版）
2、工程概况及施工范围
2.1工程概况：
电缆防火阻燃是水力发电机组防止电缆起火，阻止电缆起火蔓燃的一项最主要措施，电缆防火阻燃也是工程建设强制性条文中很
重要的一项条文。
电缆防火阻燃是一种直接关系到水力发电机组安全、稳定、可靠运行的一项很重要措施。
2.2施工范围
全厂电缆防火
3、施工作业人员配备与人员资格及职责分工
3.1本施工项目配备施工班长1名；技术员1名，作业2-8名。
3.2施工班长是本施工项目的主要负责人，必须熟悉电缆防火阻燃的施工工流程、施工内容、施工验收规程规范，以及施工安全注意事项。
3.3主作业或作业人员在班长的安排下进行具体的施工任务。
3.4主作业或作业人员在班长的安排下进具体的施工任务。
4、施工所需机械装备及工器具量具、安全防护用品配备
1
切割机2台
2
电锤2台
3
电钻2台
4
锯弓4把
5
磨光机2台6
万用表1只7
梅花板手1套8
榔头4把
9
卷尺2把
10
人字梯2副
5、施工条件及施工前准备工作准备
5.1电缆防火施工前应进行工序交接，确认电缆防火施工区域内的电缆敷设基本完成，各类屏、柜、盘、台、箱内电缆接线工作已完成后方可施工。
5.2防火施工前，施工人员应熟悉电缆防火设计施工图，明确掌握各部分电缆防火设计施工的区域、设计要求。
5.3施工人员施工前应对防火材料进行检查，熟悉电缆防火材料的特性及使用方法。
5.4厂用受电后，进入配电室和已带电盘柜内施工，必须先开好工作票，施工时设立监护人。
5.5施工工机具、材料已准备就位。
6、作业程序、方法及要求
6.1施工作业程序流程图：
清理基层→放样→打孔→切割防火板→钝锉防火板边缘→对电缆缠裹阻火带→打凝固型防火泥→固定防火板→填敷非凝固型防火泥→检查增补防火泥→清洁防火板→粘贴警告性标志
6.2作业内容及要求
6.2.1电缆构筑物中电缆引至电气柜、盘或控制屏，台的开孔部位，电缆贯穿隔墙、楼板的孔洞处，应设施阻火封堵。
6.2.2以下部位电缆沟及托架应设置阻火墙或阻火段。
6.2.2.1不同厂房或车间交界处。
6.2.2.2室外进入室内处。
6.2.2.3配电室母线分段处。
6.2.2.4不同电压配电装置交界处。
6.2.2.5长距离直线段电缆桥架每隔100m处。
6.2.2.6厂区内长距离沟道中相隔约100米或厂区外相隔约200米处。
6.2.2.7至控制室或配电装置的入口，厂区围墙处。
6.2.3在公用回路或重要回路的高、低压动力，控制电缆层间采取防火隔离措施。
6.2.4电缆竖井在零米层与沟道的接口，以及穿过各层楼板的竖井口，竖井的长度大于7m地，每隔7m应设置防火分隔。
6.2.5靠近带油设备的电缆沟盖板应采用水泥砂浆密封。
6.2.6采用穿管敷设时，管口采用防火胶泥封墙。
6.2.7清理基层：包括清扫、清除建筑渣土及松动的混凝土部分。
6.2.8打孔：用直径为5-8mm的冲击电钻沿线打孔，安装螺栓。
6.2.9钝锉防火板边缘：用锉刀锉钝防火板切割后的镀锌板边缘，以防损伤电缆。
6.2.10填敷非凝固型防火泥：在防火面四周及接缝处敷设非凝固型防火泥，要求均匀顺滑。
6.2.11清洁防火板：每安装好一块防火板，均匀及时清洁其表面的杂物，并做好成品保护。
7.质量控制及质量验收
7.1质量控制标准
7.1.1防火板安装应平整、桥梁、支架平整，不宜过长。
7.1.2隔板部连接处应50mm左右搭接，安装工艺缺口及缝隙较大部位用有机防火堵料封堵严实。
7.1.3用隔板封堵孔洞时应固定牢固，横平竖直，无缝隙。
7.1.4盘柜内电缆周围包裹的一层有机柔性防火堵料应包裹均匀、密实、弧线美观。
7.1.5阻火墙两侧电缆处，有机防火堵料与无机防火堵料应平整。
7.1.6电缆预留孔和电柜保护管两端口应采用有机堵料封堵严实，堵料嵌入管口的深度不应小于50mm，预留孔封堵应平整。
7.1.7当孔洞面积大于0.2m2，且可能行人的地方应采取加固措施。
7.1.8阻火墙应设置在电缆支（托）架处，构筑要牢固。
7.1.9阻火墙表面应平整光滑，预制型防火墙的表面应用无机防火堵料进行粉刷制。
7.1.10防火涂料施工前应清除电缆表面锈蚀有脏物。
7.1.11防火涂料施工不能污染其他设备，且厚度均匀为1mm厚。
7.1.12刷防火涂料遇电缆密集或成束敷设时，不得漏涂。
7.1.13应用耐火隔板封堵孔洞时，须根据孔洞实际尺寸以及电缆数量或电缆托架的层数。
将板材割成具有若干缺口的形状，沿孔
洞内外缘卡住电缆或电缆托架，然后将具固定在楼板或墙上，耐火板开口不要过大，以便于封堵严密。
7.1.14全厂所有电缆穿隔墙、楼板、孔洞须封堵，除两侧用耐火隔板固定，中间需用防火堵料充镇密实。
7.1.15电缆竖井防火封堵：上下底以防火隔板承托，职责板厚度不小于8毫米。
中间用膨胀型阻火包及型柔性防火堵料严密镇实。
7.1.16所有阻火墙两侧的电缆及所有进出盘柜电缆有桥架至盘、柜段均需涂1～1.2m防火涂料。
7.2中间控制见证点设置
7.2.1防火阻燃材料的型号规格及安装方式需满足符合设计和
规范要求。
7.3中间工序交接点设置
7.3.1必须和设备安装单位技术人员经常沟通协调，清楚那些部位是在电缆敷设前就必须安装防火隔板，那些部位在电缆敷设后就必须立即进行防火，那些部位为临时防火等。
7.3.2电缆未全敷设完成的盘柜内进行防火阻燃时，必须在盘柜
四周预留30mm的有机堵料。
7.3.3厂用受电后，进入配电室、集控室、DCS间、带电盘柜内施工时，必须开好工作票，做好安全防护措施。
7.3.4电缆防火属四级验收，各区域防火施工完后，必须及时通知质检和监理部验收。
7.4工艺纪律及质量保证措施
7.4.1电缆防火材料型号及材质符合设计规定。
7.4.2耐火隔板安装应牢固，同一列屏柜应大小一致、平整美观。
7.4.3防火堵料及防火包应封堵密实、无缝隙、不透光亮。
7.4.4防火涂料的涂刷应符合设计要求，并严格按厂家使用说明书要求施工。
7.4.5各区域、各点防火应齐全，不得有遗漏和偷工减料。
8、安全、文明旗子及环境管理要求和措施
8.1高空作业必须系好安全带，安全带挂在上方牢固、可靠处。
8.2厂用受电后进入带电区域和带电盘柜内施工，必须严格开好施工工作票，设立监护人，做好各项安全防护措施。
8.3所有防火材料应按规定存放，每天施工完后应做到“工完、料尽、场地清”，做到安全文明施工。
9、危险/危害因素及控制措施一览表
序号
作业活动
危险/危害因素
目标和指标
控制措施
措施执行人
备注
1
电缆桥架及穿墙孔洞防火封堵
高处坠落、
高空掉物
杜绝高处坠落、高空掉物
1、高处作业正确系好安全带。
2、材料应堆放平稳必要时需加固，施工完毕应及时将剩余材料清理干净
班长
2
盘柜电缆防火封堵
触电、短路
防止触电、短路
1、进入带电区域施工应办理工作票，作好安全措施后方可施工。
2、施工时应精神集中，防止人身及工具触及盘柜内带电部分，必要时应采取隔离措施并穿上绝缘护具。
班长
3
使用电动工具
防触电、工具伤人
防止施工人员出现触电现象及工具伤人
1、使用前应对电动工具进行绝缘检查确认合格后，才能使用。
2、正确使用电动工具，戴好防护面罩。
班长
