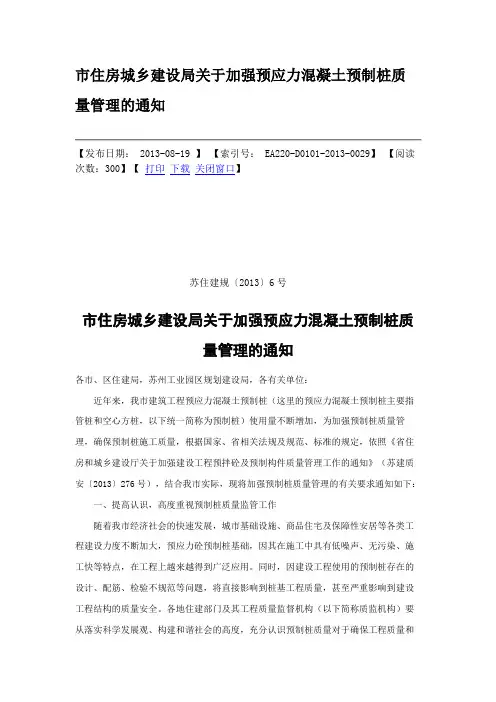

市住房城乡建设局关于加强预应力混凝土预制桩质量管理的通知【发布日期： 2013-08-19 】【索引号： EA220-D0101-2013-0029】【阅读次数：300】【打印下载关闭窗口】苏住建规〔2013〕6号市住房城乡建设局关于加强预应力混凝土预制桩质量管理的通知各市、区住建局，苏州工业园区规划建设局，各有关单位：近年来，我市建筑工程预应力混凝土预制桩（这里的预应力混凝土预制桩主要指管桩和空心方桩，以下统一简称为预制桩）使用量不断增加，为加强预制桩质量管理，确保预制桩施工质量，根据国家、省相关法规及规范、标准的规定，依照《省住房和城乡建设厅关于加强建设工程预拌砼及预制构件质量管理工作的通知》（苏建质安〔2013〕276号），结合我市实际，现将加强预制桩质量管理的有关要求通知如下：一、提高认识，高度重视预制桩质量监管工作随着我市经济社会的快速发展，城市基础设施、商品住宅及保障性安居等各类工程建设力度不断加大，预应力砼预制桩基础，因其在施工中具有低噪声、无污染、施工快等特点，在工程上越来越得到广泛应用。

同时，因建设工程使用的预制桩存在的设计、配筋、检验不规范等问题，将直接影响到桩基工程质量，甚至严重影响到建设工程结构的质量安全。

各地住建部门及其工程质量监督机构（以下简称质监机构）要从落实科学发展观、构建和谐社会的高度，充分认识预制桩质量对于确保工程质量和人民生命财产安全的重要意义，按照监管与发展、监管与服务、监管与执法相统一的要求，针对存在的问题和不足，采取切实有效措施，规范工作程序，加大监管力度，提高监管工作的科学性和有效性，不断提升预制桩质量监管水平，切实维护预制桩生产企业市场秩序，促进我市建设工程质量整体水平的进一步提升。

二、突出重点，加强预制桩质量的全过程管理1.严格执行基本建设程序。

建设单位必须坚持先勘察、后设计、再施工的原则，未办理桩基工程质量监督、施工许可手续不得组织工程开工。

2.狠抓预制桩生产单位的质保体系建设，确保预制桩产品质量。

预制管桩质量控制及检测要求一、预制管桩的分类及特点预制管桩通常分为预应力高强混凝土管桩（PHC 管桩）、预应力混凝土管桩（PC 管桩）和预应力混凝土薄壁管桩（PTC 管桩）等类型。

PHC 管桩具有高强度、高耐腐蚀性和良好的穿透能力，适用于各种地质条件和大型工程项目。

PC 管桩的强度稍低于 PHC 管桩，但价格相对较低，常用于一般建筑工程。

PTC 管桩壁薄、经济实惠，多用于多层建筑和小型工程。

二、预制管桩的生产质量控制1、原材料控制水泥：应选用质量稳定、强度等级符合要求的水泥，其各项性能指标需经过严格检测。

骨料：粗细骨料的粒径、级配、含泥量等应符合标准，以保证混凝土的强度和和易性。

钢材：预应力钢筋的质量、规格和力学性能必须满足设计要求，确保管桩的承载能力。

2、生产工艺控制钢筋笼制作：钢筋的焊接质量、间距和保护层厚度要符合规范，保证钢筋笼的稳固性。

混凝土搅拌：严格控制混凝土的配合比、搅拌时间和坍落度，确保混凝土的质量均匀。

离心成型：控制离心速度和时间，使混凝土密实度达到要求。

养护：采用合理的养护方式和养护时间，保证混凝土强度的增长。

3、质量检验外观检查：检查管桩表面是否平整、有无裂缝、蜂窝麻面等缺陷。

尺寸检查：测量管桩的长度、直径、壁厚等尺寸，确保符合设计标准。

抗弯性能检测：对管桩进行抗弯试验，验证其抗弯能力是否满足要求。

三、预制管桩的施工质量控制1、施工准备场地平整：确保施工现场平整坚实，排水良好，以满足桩机行走和施工要求。

桩位测量：准确测量桩位，设置明显的标志，并进行复核。

桩机选择：根据地质条件、桩型和施工要求，选择合适的桩机类型和型号。

2、沉桩施工垂直度控制：在沉桩过程中，随时监测桩身的垂直度，偏差不得超过规范允许值。

接桩质量：接桩时，要保证上下节桩的中心线对齐，焊接质量可靠，焊缝饱满、无夹渣。

贯入度控制：按照设计要求控制桩的贯入度，当贯入度达到设计值时，方可停止沉桩。

3、施工记录做好施工过程中的各项记录，包括桩位编号、沉桩时间、桩长、垂直度、贯入度等数据，以便追溯和分析。

先张法预应力管桩监理检查与验收细节管桩分为后张法预应力管桩和先张法预应力管桩，预应力混凝土管桩（PC 管桩）和预应力混凝土薄壁管桩（PTC管桩）及高强度预应力混凝土管桩（PHC管桩）。

先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，主要由圆筒形桩身、端头板和钢套箍等组成。

管桩按混凝土强度等级和壁厚分为预应力混凝土管桩(PC管桩)、预应力混凝土薄壁管桩（PTC管桩）和预应力高强混凝土管桩(PHC管桩)。

PC桩的混凝土强度不得低于C50，PTC管桩强度等级不得低于C60，PHC桩的混凝土强度等级不得低于C80。

PC桩和PTC管桩采用常压蒸汽养护，一般要经过28天才能施打。

而PHC桩，脱模后要进入高压釜蒸养，经10个大气压、180度左右的蒸压养护，混凝土强度等级达C80从成型到使用的最短时间只需三、四天。

一、监理检查细节（一）先张法预应力管桩监理检查(1)桩的规格。

管桩按桩身混凝土强度等级分为预应力混凝土管桩(代号PC 桩)和预应力高强混凝土管桩(代号PHC桩)，前者强度等级不低于C60，后者不低于C80。

PC管桩一般采用常压蒸汽养护，脱模后移入水池再泡水养护，一般要经28d才能使用。

PHC桩,一般在成型脱模后，送入高压釜经10个大气压、180℃左右高温高压蒸汽养护，从成型到使用的最短时间为3~4 d。

管桩规格按外径分为300 mm、400 mm、500 mm、550 mm、600 mm、800 mm和1000 mm等，壁厚为60~130 mm。

每节长一般不超过15m，常用节长为8~12 m，有时也生产长达25~30m的管桩。

(2)成品桩质量要求，先张法预应力管桩成品桩的质量检验标准符合规范要求。

（二）先张法预应力管桩施工过程监理(1)施工前应检查进入现场的成品桩、焊接管桩用的电焊条等产品质量。

(2)施工过程中应检查桩的“贯入度”情况、桩顶部完整状况、电焊接桩质量、桩体垂直度、电焊后的停歇时间。

钢筋混凝土静压桩施工工艺标准1 适用范围本施工工艺标准适用于普通混凝土预制桩、预应力混凝土管桩静压施工的础工程。

2 施工准备2.1 材料要求2.1.1混凝土预制桩的质量要求2.1.2 表面平整（方桩）密实、掉角的深度不应该超过10mm，且局部窝和掉角的总面积不得超过桩表面面积的0.5%，并不得过分集中。

2.1.3 方桩深度不得大于20mm、宽度不得大于0.2mm横向裂缝长度不得超过边长的一半、（管桩不超过直径的1/2）。

预应力管桩，不得有环缝和纵向裂纹。

2.1.4 桩的混凝土强度必须大于设计强度。

2.1.5 桩的材料（含其它半成品）进场后，应按规格、品种、牌号堆放，抽样检验，，检验结果与合格证相符者方可使用，未经进货检验或未经检验合格的物资不得投入使用。

2.1.6 方桩允许偏差值方桩允许偏差值2.1.7 先张法预应力混凝土管桩的允许偏差值先张法预应力混凝土管桩的允许偏差值2.2 主要工机具2.2.1机械设备WJY型、ZYJ型或YZY型（1200~2000KN）全液压静力压桩机、轮胎式起重机、运输载重汽车、电焊机ZYJ系列液压静力压桩机主要技术参数2.2.2主要工具钢丝绳吊索、卡环、撬杠、砂浴锅、铁盘、长柄勺、浇灌壶、扁铲、台秤、温度计2. 3 作业条件2.3.1 静压桩施工现场三通一平，处理静压桩地基场地上面障碍物，清理:整平时要有雨水排出沟渠，附近有建筑物的要挖隔震沟，预先充分了解桩场地，清理防碍:桩的高空和地下障碍物。

2.3.2 静压桩场地整平用压路机碾压平整,并在地表铺10~20cm厚石子使地基承载力达到0.2 Mpa ~0.3Mpa。

2.3.3 控制点的设置应尽可能远离施工现场,以减少施工土体扰动对基准点的影响。

2.3.4 施工现场的轴线、水准控制点、桩基布点必须经常检查，妥善保护，设控制点和水准点的数量不应少于2个。

2.3.5测量放线使用的全站仪、经纬仪、水准仪、钢盘尺、线锤应计量检查合格，多次使用应为同一计量器具2.3.6 桩位布点与验收：按基础纵横交点和设计图的尺寸确定桩位，用小方木桩入并在上面用小圆钉做中心套样桩箍，然后在样箍的外侧撒石灰，以示桩位标记。

B 13黄桥街道永青路南地块安置小区工程监理实施细则（PHS预应力混凝土空心方桩）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制目录1.专业工程概况与特点2.监理工作依据和工程质量验收规定3.监理工作控制要点及目标值4.监理工作流程5.监理工作方法和措施6.旁站监理工作7.安全生产的监理措施PHS管桩工程监理实施细则1．专业工程概况与特点1.1工程概况1.1.1工程名称：黄桥街道永青路南地块安置小区1.1.2建设地点：苏州市相城区黄桥镇1.1.3建设单位：苏州市三角咀生态园开发有限公司1.1.4施工单位：苏州市第五建筑集团有限公司1.1.5监理单位：苏州相城建设监理有限公司1.1.6设计单位：苏州市城市建筑设计院有限责任公司1.1.7勘察单位：江苏苏州地质工程勘察院1.1.8建筑类别：居住建筑、分为一、二类高层。

1.1.9建筑面积：总建筑面积：125149.07m2。

具体分配如下；1#房：12115.33m2、2、3、4、5#房均为12122.23m2。

、6#房为24237.54m2。

、7#房为7704.11m2。

、8#房为5408.22m2。

地下车库1#：10080.00m2。

1.1.10本工程基础采用静压法沉桩的预应力混凝土空心方桩，选用图集《预应力混凝土空心方桩》（08SG360），工程桩接头采用端板焊接。

桩型采用：PHS-AB450（250）-12＋12＋13 m，（1#房`有效桩长37 m、2、3、4#房、6#房同1#房桩长；5#房桩型采用PHS-AB450（250）-12＋13＋13 m，桩长38 m，7#、8#房有效桩长20 m 。

单桩竖向极限承载力标准值1#房：4400KN；2、3、4#房、5#房3900KN；6#房4200KN；7#、8#房2500KN。

桩尖进入9-2号粉质粘土夹粉砂层不小于0.9米。

静压预应力混凝土管桩监理细则单县天成帝景住宅小区理细则编制：杨银批准：黄河清山东省建设监理咨询有限公司单县天成帝景住宅小区项目监理部目录一、工程概况二、编制依据三、预应力混凝土管桩特点四、施工准备五、施工工艺六、工程之量标准及检验七、施工试验（打试桩）八、成品保护九、监理工作的控制要点及方法措施十、监理工作流程十一、质量检验标准十二、主要工程质量通病与治理十三、安全生产与文明施工一、工程概况1.1本工程为山东单县天成帝景住宅小区。

工程位于山东单县县城内，文化路路东。

3#、4#、5#楼建筑物地下一层，地上十八层。

主楼层高自为：2.9M。

1.2结构形式：主体采用剪力墙结构，基础采用预应力混凝土管桩基础。

1.3建筑抗震设防烈度为6度。

建筑场地类别为3类。

建筑物安全等级为二级，地基基础设计等级为乙级。

设计使用年限50年。

1.4本工程主楼基础采用预应力混凝土管桩PHC—A400（100），管桩有效长度18米，桩顶标高为—4.00米。

每个楼各取三根试桩。

二、编制依据：2.1本工程项目监理规划2.2本工程地质报告2.3设计图纸2.4业主组织的答疑会及补充文件；2.5施工组织设计2.6设计文件规定及现行相关的规范和标准本工程采用的技术标准、规范1、测量工程采用技术标准、规范：《工程测量规范》GB50026－932、桩基施工及验收、质量评定主要采用技术标准、规范：《建筑地基基础设计规范》GB/T50007—2002《建筑工程施工质量验收统一规范》GB50300—2001《建筑地基基础施工质量验收规范》GB50202—2002《建筑地基处理技术规范》JGJ79—2002《建筑工程桩基检测技术规范》JGJ/T106—97《建筑桩基技术规范》JGJ94—94《建筑机械使用安全技术规范》JGJ33—2001《施工现场临时用电安全技术规范》JGJ46—88《建设工程施工现场供电安全规范》GB50194—93《先张法预应力混凝土管桩》图集L06G407《建筑钢结构焊接规程》三、预应力混凝土管桩特点1、预应力混凝土管桩是采用离心脱水密实成型工艺原理，先张法施加预应力，达到规定的强度后放张预应力筋，在进行压蒸养护（或浸水养护）成型的一件预制混凝土管桩。

桩基监理实施细则1．专业工程特点1.1本小区住宅工程采用预应力砼管桩，管桩套用上海市标准图集2000沪G502，其中工尺功能桩选用PHC-A400-80，锚桩选用PHC-B400-80，砼强度等级为C80；地下车库抗拔桩使用预制混凝土方桩，预制混凝土方桩选用国标97G361中ZAHb-30-14B，砼强度等级为C40。

1.2住宅工程管桩压桩采用400T静压桩机；桩顶绝对标高为2.00米，桩尖持力层为71层，即砂质粉土层，桩顶锚入基础底板或基础梁中100。

1.3住宅工程桩基施工完成28天后，随机抽取20%做低应变测试，检测桩身质量；按设计要求标明的试桩进行单桩竖向静载荷试验，试桩最大加荷为1900KN。

1.4地下车库方桩直径为300*300，桩长14米，压桩采用400T 静压桩机。

桩顶绝对标高角桩为0.00米，其余桩为-0.60米，桩顶锚入基础底板或基础梁中250，用与桩同型号钢筋40d焊接，单面焊焊接头长度10d（d为桩钢筋直径）。

1.5地下车库桩基施工完成28天后，随机抽取25%做低应变测试，检测桩身质量；按设计要求标明的试桩进行单桩竖向静载荷试验，单桩抗拔承载力设计值为190KN。

2.监理工作依据2.1《地基与基础工程施工及验收规范》（GN50007-2002）2.2《建筑地基基础工程质量验收规范》（GB50202-200202.3《建筑桩基技术规范》（JGJ94-940）2.4《混凝土结构工程施工及验收规范》（GB50204-2002）2.5《预制钢筋混凝土方桩》（97G361）2.6《先张法预应力混凝土管桩》（DBJT08—92—2000）2.7《建筑工程施工质量验收统一规范》（GB50300—2001）2.8设计施工图，有关变更设计通知、设计交底与图纸会审会议纪要。

3.监理工作的流程压桩流程图4．监理工程的控制要点及目标值4.1压桩前，复核施工单位桩的放线定位，发现偏差及时督促施工单位整改到位，确保桩位偏差在允许值范围内。

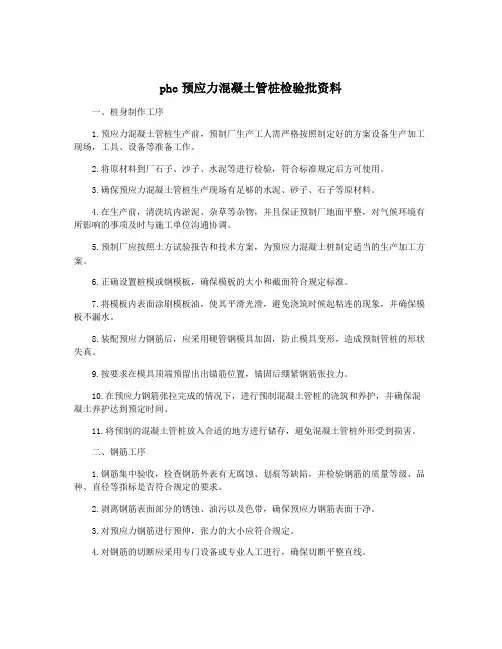

phc预应力混凝土管桩检验批资料一、桩身制作工序1.预应力混凝土管桩生产前，预制厂生产工人需严格按照制定好的方案设备生产加工现场，工具、设备等准备工作。

2.将原材料到厂石子、沙子、水泥等进行检验，符合标准规定后方可使用。

3.确保预应力混凝土管桩生产现场有足够的水泥、砂子、石子等原材料。

4.在生产前，清洗坑内淤泥、杂草等杂物，并且保证预制厂地面平整，对气候环境有所影响的事项及时与施工单位沟通协调。

5.预制厂应按照土方试验报告和技术方案，为预应力混凝土桩制定适当的生产加工方案。

6.正确设置桩模或钢模板，确保模板的大小和截面符合规定标准。

7.将模板内表面涂刷模板油，使其平滑光滑，避免浇筑时候起粘连的现象，并确保模板不漏水。

8.装配预应力钢筋后，应采用硬管钢模具加固，防止模具变形，造成预制管桩的形状失真。

9.按要求在模具顶端预留出出锚筋位置，锚固后绷紧钢筋张拉力。

10.在预应力钢筋张拉完成的情况下，进行预制混凝土管桩的浇筑和养护，并确保混凝土养护达到预定时间。

11.将预制的混凝土管桩放入合适的地方进行储存，避免混凝土管桩外形受到损害。

二、钢筋工序1.钢筋集中验收，检查钢筋外表有无腐蚀、划痕等缺陷，并检验钢筋的质量等级、品种、直径等指标是否符合规定的要求。

2.剥离钢筋表面部分的锈蚀、油污以及色带，确保预应力钢筋表面干净。

3.对预应力钢筋进行预伸，张力的大小应符合规定。

4.对钢筋的切断应采用专门设备或专业人工进行，确保切断平整直线。

5.在预制现场，施加适当的拉力对钢筋进行张拉，严格按照建筑设计进行张拉，对每一个预应力钢筋的张拉力进行抽样测量，并做好相应的记录。

6.每一个预制混凝土管桩，应在各个工序之间进行钢筋、混凝土强度和坍落度的检验，确保其质量符合标准规定。

三、混凝土浇筑工序1.在生产加工现场进行混凝土的现场搅拌，确保混凝土的均匀性和一致性。

2.混凝土罐车抵达现场后，需对混凝土进行抽样，并进行一系列的质量测试，确保混凝土的质量符合建筑设计的规定要求。

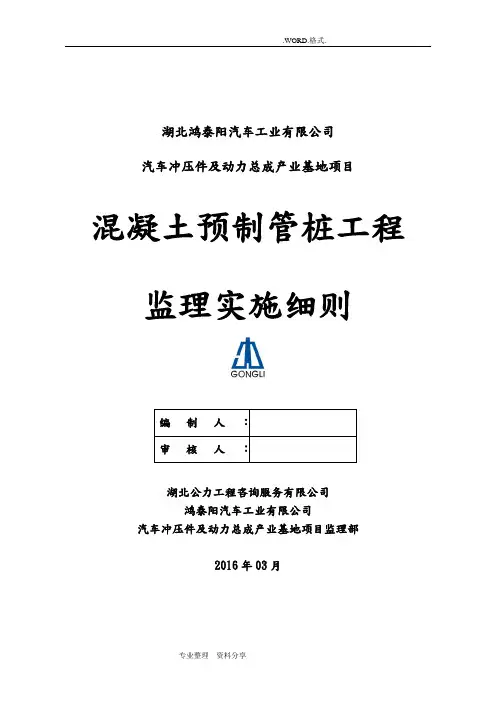

.WORD.格式.湖北鸿泰阳汽车工业有限公司汽车冲压件及动力总成产业基地项目混凝土预制管桩工程监理实施细则湖北公力工程咨询服务有限公司鸿泰阳汽车工业有限公司汽车冲压件及动力总成产业基地项目监理部2016年03月目录第1章编制依据1、监理规划；2、工程建设标准；3、工程设计文件；4、施工组织设计；5、专项施工方案。

第2章专业工程特点本项目由多栋工业与民用建筑组成，桩基采用PHC-Aφ400－95预应力混凝土预制管桩摩擦端承桩，桩端进入持力层的深度≥1.0m，采用静压桩机施工，工程桩数量大，工期要求紧，一次性投入机械、设备多是本工程专业特点。

由于本工程设计文件尚未出齐，考虑到后期将可能会出现使用锤击打桩作为辅助施工，故本监理实施细则在编制上介绍了静压和锤击二种方法的施工。

第3章监理工作流程分包单位资格审核程序质量控制程序图桩基子分部工程施工阶段监理程序图材料、构配件、设备签认程序框图合格工序质量控制程序框图不合格质量事故处理程序框图第4章监理工作要点1、监控要点2、静力压桩工程质量检验标准3、静力压桩外形尺寸允许偏差4、先张法预应力管桩工程质量检验标准5、预制桩桩位的允许偏差（mm）（规范中的表5.1.3）6、《规范》中的5.5.4－2条：电焊质量除常规检查外，应做10%的焊缝探伤检查。

7、预应力混凝土空心桩的起吊、运输、堆放和取桩7.1、预应力混凝土空心桩的起吊、运输7.1.1、出厂前应进行出厂检查，其规格、批号、制作日期应符合所属的验收批号内容；7.1.2、在吊运过程中应轻吊轻放，避免剧烈碰撞，7.1.3、单节桩可采用吊钩勾住桩两端内壁直接进行水平起吊；7.1.4、运至施工现场时应进行检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的。

7.2、预应力混凝土空心桩的堆放7.2.1、堆放场地应平整坚实，最下层与地面接触的垫木应有足够的宽度和高度。

堆放时桩应稳固，不得滚动；7.2.2、按不同规格、长度及施工流水顺序分别堆放；7.2.3、当场地条件许可时，宜单层堆放；当叠层堆放时，外径为500－600mm的桩不宜超过4层，外径为300－400mm的桩不宜超过5层；7.2.4、叠层堆放桩时，应在垂直于桩长度方向的地面上设置2道垫木，垫木应分别位于距桩端1/5桩长处；底层最外缘的桩应在垫木处用木楔塞紧；7.2.5、垫木宜选用耐压的长木枋或枕木，不得使用有棱角的金属构件。

预应力管桩工程施工质量监理控制要点一、预应力砼管桩施工质量的事前监理1、熟悉设计图纸、标准图、桩位图，确定预制桩现场堆放位置及办法。

2、审核施工单位提交的施工组织设计方案。

3、调查核实桩基础施工区域内地上、地下原有管线和其它障碍物及可能影响桩基施工有关资料。

4、核实规划部门提供的测量基准线和水准BM点标高资料。

5、会同业主单位召开第一次监理交底会，设计单位和质监部门施工单位一道在现场参加试桩，并由设计单位以书面形式确定成桩控制标准。

6、会同质监部门对桩架配重进行测量。

7、研究和熟悉预应力管桩施工规范和施工工艺。

二、预应力砼管桩施工过程中的质量监理1、桩位复核：监理人员参与现场施上人员在打桩前对桩位进行复核。

2、监理人员应仔细检查场地的预应力管桩的产品出厂合格证、制作日期、水泥质量、钢材质量、砂石质量、砼试件报告级配等级资料。

3、检查预应力管桩外观质量是否符合下列要求：(1)局部粘皮和麻面累计面积不大于桩总面积的0.5%，每处粘皮和麻面的深度不大于10mm。

(2)漏浆深度不大于主筋保护层厚度，每处漏浆长度不大于300mm，累计长度不大于桩身长度的10%，或对称漏浆的搭接长度不大于100mm。

(3)局部磕损深度不大于10mm,每处面积不大于5壮(4)内外表面不允许露筋。

(5)桩身裂缝不允许。

(6)断筋、脱头不允许，但预应力为钢丝时，断丝和滑脱钢丝数量不得大于钢丝总数的3%。

(7)桩端面平整度：管桩端面混凝土及主筋墩头不高出端板平面。

(8)桩套箍凹隐：隐，凹深度不大于10mm。

(9)桩套箍与桩身结合面：漏浆深度不大于主筋保护厚度，漏浆长度不大于周长的1/4，空洞和蜂窝不允许。

4、检查管桩尺寸在允许偏差范围内方可使用，下面为管桩尺寸允许偏差：见下表5、试桩前的桩架配重称重压力表应核实无误，严格监督施工单位按确定的打桩顺序施工，以保证对已成桩的压力最小，土体隆起幅度最小，对周围的相邻建筑物和管线挤压破坏最小，边随时观察土体的隆起情况。

混凝土预制管桩检验标准及项目-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1、砂、石、水泥、钢材原材料质量（现场预制时才检查）。

2、混凝土配合比强度（现场预制时才检查）。

3、成品桩外形。

表面平整、掉角深度＜10mm、蜂窝面积小于总面积％，颜色均匀。

观察检查。

4、成品桩裂缝（收缩或起吊、运输、堆放引起的裂缝）。

深度＜20mm，宽度＜，横向裂缝不超过边长的一半。

用裂缝测定仪测量。

5、成品桩尺寸。

横断面边长±5mm；桩顶对角线差＜10mm；桩尖中心线＜10mm；桩身弯曲矢高＜1／1000ι用尺量检查。

桩顶平整度＜2mm，用水平尺检查。

预制混凝土管桩桩身混凝土强度：桩身处标有管桩型号，从型号可以知道桩身混凝土强度。

例如：PC AB 300 60 8 8，PC700B110-14。

按混凝土强度等级分为预应力混凝土管桩（PC）和预应力高强混凝土管桩（PHC）。

PC管桩混凝土强度等级不低于C50,PHC管桩混凝土强度等级不低于C80。

AB是型号，60是壁厚，8是单节长度，8是预应力主筋根数。

预应力混凝土管桩按混凝土强度等级分两种：预应力混凝土管桩（简称pc桩，混凝土强度设计等级C60）、预应力高强混凝土管桩（简称phc桩，混凝土强度设计等级C80）；管桩生产施加预应力采用先张法，按有效预压应力分四种：A、AB、B、C，有效预压应力分别为4、6、8、10MPA，有效预压应力高则抗弯性能好，桩身弹性好。

如果采用静压沉桩，抗弯性能不用要求太高。

300应该表示管桩外径，60是指壁厚为60mm，第一个8是指钢筋根数，最后一个8是指桩身长度为8米。

其实钢筋根数从端头板镦头孔那里就可以知道，没必要标到桩身上。

管桩运到工地后，监理施工单位应对进入工地的所有管桩的规格、型号、尺寸、外观质量、尺寸偏差、管桩堆放及桩身破损情况等进行全面检查，不符合要求的桩禁止使用。

应由有资质的检测单位对进入施工场地的管桩进行随机见证抽样检测，检测应符合下列规定：1、沉桩前，每个厂家生产的每一种桩型随机抽取一节管桩桩节进行破坏性检测，检测项目为预应力钢筋的搞拉强度、钢筋数量、钢筋直径（可检查每延米重量）、钢筋布置、端板材质及厚度、尺寸偏差、外观质量、钢筋保护层厚度等。

桩的分类与质量检测高承台桩：承台底面位于地面以上。

按承载性状分类低承台桩：低承台桩基的承台底面位于地面以下。

按施工方法分类预制桩:混凝土预制桩、钢桩、木桩预制桩可用混凝土、钢材或木料在现场或工厂制作，然后以锤击（通过锤击或辅以高压射水使桩沉人土中）、振动打入(将大功率振动器置于桩顶，利用内装偏心块旋转的产生的竖向振动力使桩沉人土中)、静压(利用静力压桩机将桩压人土中）或旋入等方式设置就位。

实心方桩：截面300-500mm桩长25-30m分节长度12m配筋：主要受起吊、运输、吊立和沉桩等各阶段的应力控制预应力混凝土管桩：先张法离心成型法制作高压蒸汽养护（PHC 管桩）混凝土强度等级≥C80未经高压蒸汽养护（PC管桩）混凝土强度等级：C60-C80 外径为300-600mm，节长5-13m。

锤击法振动打入法静压法沉桩深度一般应根据地质资料及结构设计要求估算，施工时以最后贯入度和桩尖设计标高两方面控制。

最后贯入度系指沉至某标高时，每次锤击的沉入量，通常以最后每阵的平均贯入量表示。

锤击法常以10次锤击为一阵振动沉桩以min为一阵最后贯入度则根据计算或地区经验确定，一般可取最后两阵的平均贯入度为10-50mm/阵。

灌注桩灌注桩是直接在所设计桩位处成孔，然后在孔内下设钢筋笼（也有直接插筋或省去钢筋的)再浇灌混凝土而成。

其横截面呈圆形，可以做成大直径和扩底桩；保证灌注桩承载力的关键在于桩身的成型及混凝土质量。

（1）沉管灌注桩（2）钻(冲)孔灌注桩钻（冲）孔灌注桩用钻机(如螺旋钻、振动钻、冲抓锥钻、旋转水冲钻等）钻土成孔，然后清除孔底残渣，安放钢筋笼，浇灌混凝土。

有的钻机成孔后，可撑开钻头的扩孔刀刃使之旋转切土扩大桩孔，浇注混凝土后在底端形成扩大桩端，但扩底直径不宜大于3倍桩身直径。

泥浆护壁，泥浆应选用膨润土或高塑性粘土在现场加水搅拌制成，一般要求其比重为1.1- 1.15，粘度为10-25s，含砂率<6％，胶体率>95%。

预应力管桩验收规范预应力混凝土管桩是体现当代混凝土技术进步与混凝土制品高新工艺水平的一种预制混凝土桩。

竖向抗压承载力。

管桩按其桩径来说,一般属于中等直径桩。

在施工结束后对其承载力进行检验时,采用静载荷(慢速维持荷载法)试验方法进行检验还是比较方便的,在多数情况下可以利用静压桩机作为反力装置。

建议验收时按下列几点执行:受检桩的最大加载值由设计单位书面提出;受检桩的数量按相关规定执行。

试验方法采用慢速维持荷载法。

经检验承载力不能满足设计要求,即可判定该主控项目不合格(即不允许出现负偏差)。

主控项目出现不合格项时,由设计单位提出处理方案,经施工单位实施后,再进行二次验收。

桩身质量。

管桩是工厂生产的产品,经检验合格后方可出厂。

管桩运达现场后,购货方代表和监理工程师要按检验批进行验收。

这里所讲的“桩身质量”,是指桩施工结束(入土)后的桩身质量。

此时的桩身质量可能存在抱裂、压爆、局部磕损或缺损、环向或纵向裂缝、接头焊接质量问题等等。

管桩的有些桩身质量问题在施工过程中就被发现(如抱裂、磕损或吊装不当引起的裂缝等),得到及时处理。

桩在入土后虽然看不见,但从压桩时压力与贯入度的变化(结合地质条件分析),压桩完成后土塞的高度,管内积水等情况,现场施工人员和监理工程师对桩身质量也可作判断。

如果采用低应变法进行桩身质量检测,如前所述具有一定的局限性和不适用的可能。

现在笔者推荐一种新的检测方法:孔内数字电视检测法。

该法采用孔内电视摄像仪进行探测,能对管(孔)中出现的缺陷进行定性和定量判定,具有检测方便快捷、检测结果直观的特点。

该方法解决了其它方法不能定量、对缺陷性质难以判定的问题,是桩身质量检测手段的一大进步。

当检测手段能够对桩身质量作出定量判定时,笔者建议对管桩桩身质量的验收标准作如下规定:经检验,桩身存在下列缺陷时,应判定为不合格桩:裂缝环状闭合且上段与下段已发生错位的断桩;环状裂缝已达周长的1/2及以上的裂缝;局部破损面大于50cm2的桩;纵向裂缝最大宽度大于等于lmm,长度大于等于20cm。

预应力混凝土管桩施工㈠.材料及主要机具：1.预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。

2.焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号。

3.钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。

4.主要机具有：柴油打桩机、电焊机㈡.作业条件：1.桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。

桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。

2.处理完高空和地下的障碍物。

如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。

3.根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。

4.场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。

5.打试验桩。

施工前必须打试验桩，其数量木少于2根。

确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。

6.要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。

㈢.工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位2.就位桩机：打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。

3.起吊预制桩：先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。

4.稳桩。

桩尖插入桩位后，先用较小的落距冷锤1～2次，桩入上一定深度，再使桩垂直稳定。

10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。

桩插入时垂直度偏差不得超过0.5%。

桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。

5.打桩：用落锤或单动锤打桩时，锤的最大落距不宜超过1.0m。

；用柴油锤打桩时，应使锤跳动正常。
