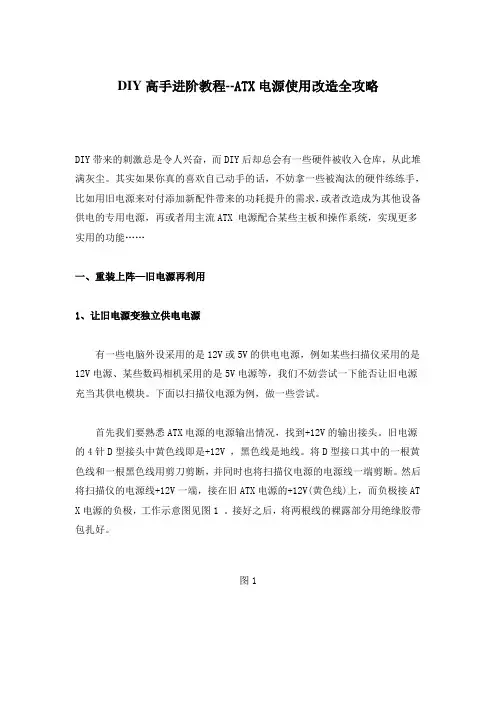

DIY高手进阶教程--ATX电源使用改造全攻略DIY带来的刺激总是令人兴奋，而DIY后却总会有一些硬件被收入仓库，从此堆满灰尘。

其实如果你真的喜欢自己动手的话，不妨拿一些被淘汰的硬件练练手，比如用旧电源来对付添加新配件带来的功耗提升的需求，或者改造成为其他设备供电的专用电源，再或者用主流ATX 电源配合某些主板和操作系统，实现更多实用的功能……一、重装上阵—旧电源再利用1、让旧电源变独立供电电源有一些电脑外设采用的是12V或5V的供电电源，例如某些扫描仪采用的是12V电源、某些数码相机采用的是5V电源等，我们不妨尝试一下能否让旧电源充当其供电模块。

下面以扫描仪电源为例，做一些尝试。

首先我们要熟悉ATX电源的电源输出情况，找到+12V的输出接头。

旧电源的4针D型接头中黄色线即是+12V ，黑色线是地线。

将D型接口其中的一根黄色线和一根黑色线用剪刀剪断，并同时也将扫描仪电源的电源线一端剪断。

然后将扫描仪的电源线+12V一端，接在旧ATX电源的+12V(黄色线)上，而负极接AT X电源的负极，工作示意图见图1 。

接好之后，将两根线的裸露部分用绝缘胶带包扎好。

图1ATX电源需要一个启动信号才能工作，因此我们需要制作启动控制开关，这个启动开关可以从旧机箱里获得。

开关一端接ATX电源20PIN插座中的绿色线，而另一端则接上黑色线(负极)(如图2)。

图2由于ATX电源的12V供电电流高达8A～12A，因此完全可以满足扫描仪的电流的需要。

如果你的扫描仪是9V供电，那么我们可以在黄色线上，接上一只LM 7809 三端稳压集成电路(如图3所示)，黄色线接LM7809的输入端，而对于LM7 809的接地端，则可接在ATX电源的黑色负极线上。

剩下的LM7809输出端，则接扫描仪的电源线+12V一端。

2、配合旧光驱打造CD机无论是AT电源，还是ATX电源，先将其4针D型接头接于CD-ROM电源接口中，然后再将有源音箱的音频线插头，接在CD-ROM面板上的音频输出插孔中。

电脑双电源供电方案解决方法2009-12-05 14:28电脑硬件的迅速发展不光提高了电脑的运行速度。

在运行速度加快的背后，电脑的功耗也是直线上升，在2006之前几乎所有的桌面电脑用300W的电源就可以完美解决。

而在今天一张高端显卡的功耗就超过了200W，一个中高档CPU的功耗就125W。

很多电脑基本都是标配400W甚至500W－800W的电源，更有高端电源输出功率都达到2000W。

这让你不得不考虑买更大输出功率的电源。

然而高端电源的价格并不是每个人都能接受的，一个800W的电源价格更是高达1500多元。

另外很多人在购买了新配件（比如显卡等大功耗配件）升级后发现电源功率不够又得升级电源，这又是一大笔开销，另外升级换下的电源也只能闲置浪费掉。

相信很多朋友都听说过电脑双电源供电方案，其实这并不神秘，利用手头现有2个小功率电源实现1＋1＝2的效果，让2台电源在一起协同工作达到大功率电源的输出。

今天我就告诉你如何实现双电源供电。

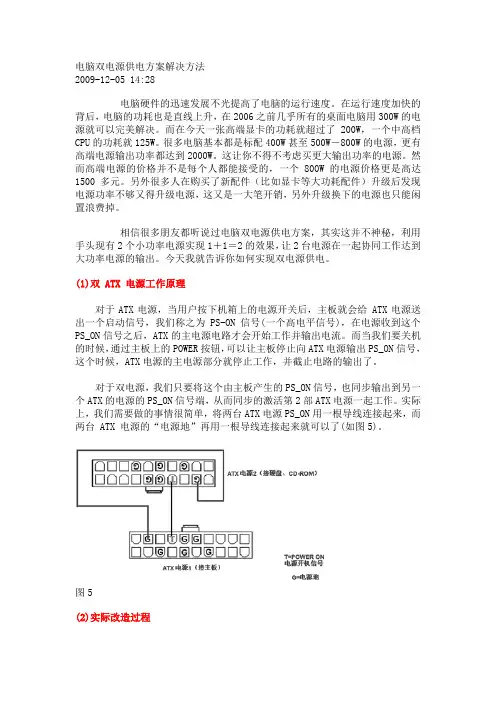

(1)双 ATX 电源工作原理对于ATX电源，当用户按下机箱上的电源开关后，主板就会给 ATX电源送出一个启动信号，我们称之为PS-ON信号(一个高电平信号)，在电源收到这个PS_ON信号之后，ATX的主电源电路才会开始工作并输出电流。

而当我们要关机的时候，通过主板上的POWER按钮，可以让主板停止向ATX电源输出PS_ON信号，这个时候，ATX电源的主电源部分就停止工作，并截止电路的输出了。

对于双电源，我们只要将这个由主板产生的PS_ON信号，也同步输出到另一个ATX的电源的PS_ON信号端，从而同步的激活第2部ATX电源一起工作。

实际上，我们需要做的事情很简单，将两台ATX电源PS_ON用一根导线连接起来，而两台 ATX 电源的“电源地”再用一根导线连接起来就可以了(如图5)。

图5(2)实际改造过程在ATX电源的20PIN 的主板插头上，有一根绿色的线，这根绿色的线就是ATX电源的PS_ON信号连线，而其旁边三根黑色的连线则是电源的地线(如图6)。

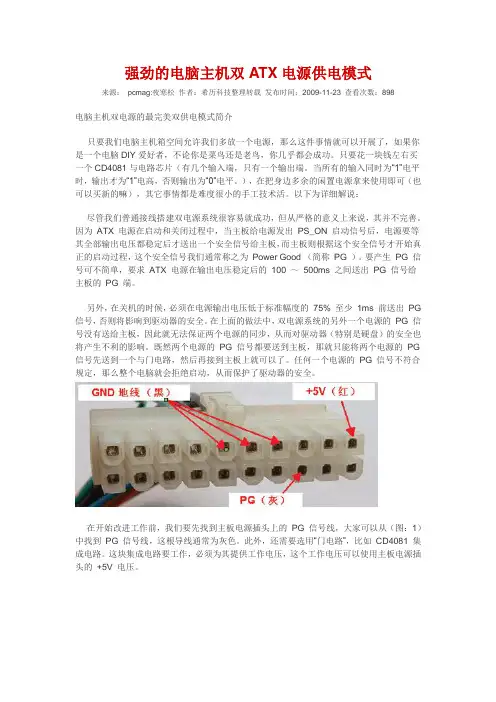

强劲的电脑主机双ATX电源供电模式来源：pcmag:夜寒松作者：希历科技整理转载发布时间：2009-11-23 查看次数：898电脑主机双电源的最完美双供电模式简介只要我们电脑主机箱空间允许我们多放一个电源，那么这件事情就可以开展了，如果你是一个电脑DIY爱好者，不论你是菜鸟还是老鸟，你几乎都会成功。

只要花一块钱左右买一个CD4081与电路芯片（有几个输入端，只有一个输出端。

当所有的输入同时为“1”电平时，输出才为“1”电高，否则输出为“0”电平。

），在把身边多余的闲置电源拿来使用即可（也可以买新的嘛），其它事情都是难度很小的手工技术活。

以下为详细解说：尽管我们普通接线搭建双电源系统很容易就成功，但从严格的意义上来说，其并不完善。

因为ATX 电源在启动和关闭过程中，当主板给电源发出PS_ON 启动信号后，电源要等其全部输出电压都稳定后才送出一个安全信号给主板，而主板则根据这个安全信号才开始真正的启动过程，这个安全信号我们通常称之为Power Good （简称PG ）。

要产生PG 信号可不简单，要求ATX 电源在输出电压稳定后的100 ～500ms 之间送出PG 信号给主板的PG 端。

另外，在关机的时候，必须在电源输出电压低于标准幅度的75% 至少1ms 前送出PG 信号，否则将影响到驱动器的安全。

在上面的做法中，双电源系统的另外一个电源的PG 信号没有送给主板，因此就无法保证两个电源的同步，从而对驱动器（特别是硬盘）的安全也将产生不利的影响。

既然两个电源的PG 信号都要送到主板，那就只能将两个电源的PG 信号先送到一个与门电路，然后再接到主板上就可以了。

任何一个电源的PG 信号不符合规定，那么整个电脑就会拒绝启动，从而保护了驱动器的安全。

在开始改进工作前，我们要先找到主板电源插头上的PG 信号线，大家可以从（图：1）中找到PG 信号线，这根导线通常为灰色。

此外，还需要选用“门电路”，比如CD4081 集成电路。

atx电源原理
ATX电源是一种常见的计算机电源标准，它提供了电脑所需
的稳定电压和电流。

ATX电源原理基于交流电转化为稳定的
直流电。

具体来说，ATX电源的原理包括以下几个主要部分：
1. 输入滤波器：电源的输入端接入交流电源，通过输入滤波器将输入的交流电转化为纯净的直流电，用来供给后续的电源模块。

2. 整流桥：输入的交流电通过整流桥进行整流，将交流电转化为脉冲状的直流电。

3. 大容量电容：整流后的脉冲电流通过大容量电容进行平滑，削峰填谷，将电压波动降至最低。

4. 直流-直流转换器：通过直流-直流转换器将平滑后的直流电
转化为所需的不同电压级别。

一般电脑电源输出主要有+12V、+5V、+3.3V等。

5. 保护电路：电源还包括多种保护电路，例如过载保护、过电压保护、短路保护等，用于保护计算机内部设备不受损坏。

6. 风扇：ATX电源还配备了一个内置风扇，用于散热，保持
电源的工作温度在安全范围内。

通过以上原理，ATX电源能够为计算机提供稳定可靠的电力
供应，保障计算机正常运行。

这种电源标准已经成为了大多数计算机的标配，也广泛应用于其他电子设备中。

ATX电源基本介绍演示教学ATX电源，即Advanced Technology eXtended电源，是一种用于电脑主机的标准电源规格。

它是由英特尔公司推出的，旨在提供高效、稳定和可靠的电力供应，适用于现代计算机系统的需求。

本文将对ATX电源的基本介绍进行演示教学，包括其结构、工作原理和使用注意事项。

一、ATX电源的结构风扇是ATX电源的重要组成部分，通常位于电源的底部。

它的作用是散热，保持电源温度在安全范围内。

输出端口包括各种电源插头和插座，用于连接电脑主机的其他部件。

连接线是将电源与主机相连接的线缆，包括24针主电源连接线和各种辅助电源连接线。

二、ATX电源的工作原理1.交流电输入当将ATX电源插入电源插座时，市电就会通过电源插座连接线进入电源。

这时，交流电就会通过电源线路板上的变压器进行变压和整流。

变压器将市电的高电压转变为电脑所需的低电压，而整流器则将交流电转换为直流电。

2.直流电转换经过整流之后，电源中的电子元件开始工作。

直流电通过开关稳压器进行稳定化处理，以确保输出的电压和电流稳定可靠。

稳压器一般采用脉冲宽度调制（PWM）技术，通过控制开关管的开关时间来调整输出电压和电流。

3.输出电源稳压器将稳定的直流电输送到输出端口，供电给主机中的各个部件。

其中，主电源连接线用于供电给主板、CPU、内存等主要部件，而辅助电源连接线则用于供电给硬盘、光驱、显卡等其他部件。

三、ATX电源的使用注意事项1.安全使用在使用ATX电源前，务必先阅读使用手册，了解使用规范，并按照规范正确连接电源线路。

2.散热保护3.适应性4.安全断电在拔下电源插头或关闭电源开关之前，应先关闭计算机主机，保证主机处于完全断电状态，以防止电流冲击损坏内部部件。

总结：ATX电源是计算机主机的基本组成部分，它提供稳定、高效、可靠的电力供应，为计算机系统的正常运行提供保障。

通过简单了解其结构、工作原理和使用注意事项，用户可以更好地了解和使用ATX电源。

了解电脑电源ATX和SFX的区别作为一名资深的技术爱好者和写作高手，我非常了解电脑电源ATX 和SFX之间的区别。

对于那些对计算机硬件感兴趣的读者来说，理解这两种电源形式的差异至关重要。

在本文中，我将详细解释ATX和SFX之间的区别，并帮助读者选择适合自己的电源。

ATX和SFX是两种常见的计算机电源规格，它们在尺寸、功率和适用范围方面有所不同。

首先，让我们来看看ATX电源。

ATX是最常见的电源规格之一，它具有较大的尺寸和功率范围。

它通常用于台式机和游戏电脑，提供高功率输出以满足大型GPU和其他高性能组件的需求。

ATX电源的尺寸通常为150 x 86 x 140毫米（宽 x 高 x 长），这意味着它相对较大，需要更大的空间来安装。

此外，ATX电源的功率范围广泛，从300瓦到1000瓦不等，这为用户提供了更大的选择余地。

相比之下，SFX电源是一种更小、更紧凑的规格。

它通常用于小型电脑、HTPC（家庭影院电视电脑）和小型机箱，具有较小的尺寸和功率输出。

SFX电源的尺寸通常为125 x 63.5 x 100毫米，相对于ATX电源来说更小巧精致。

尽管如此，SFX电源仍然非常强大，可以提供高效的功率输出。

通常，SFX电源的功率范围为300瓦到750瓦，满足大多数小型计算机的需求。

除了尺寸和功率的差异，ATX和SFX电源在使用上也有所不同。

ATX电源通常由24针或20+4针的主电源连接器供电，同时具有额外的连接器用于连接各种硬件组件，例如CPU、GPU和硬盘驱动器。

这种设计有利于提供稳定的电力输送和更好的兼容性。

而SFX电源通常由一个小型24针或20+4针的主电源连接器供电，以及额外的连接器用于连接计算机的其他硬件设备。

这样的设计在小型机箱中更为方便，并为用户提供更多的布线和空间选择。

然而，由于尺寸较小，SFX电源可能不适用于需要更高功率输出和更多连接器的大型电脑。

综上所述，了解电脑电源ATX和SFX的区别对于选择适合自己需求的电源至关重要。

电脑双电源供电方案解决方法下面是一些常见的电脑双电源供电方案解决方法：1.UPS供电解决方案：UPS（不间断电源）是一种将AC电源转换为DC电源并存储在电池中的设备。

当主电源中断时，UPS会立即切换到备用电池供电，以保持电脑正常运行。

为了实现双电源供电，可以使用两个独立的UPS设备，每个设备连接到不同的电源，并通过一个自动切换开关来选择电源。

这样，当一台UPS设备发生故障或需要维护时，另一台UPS设备可以自动接管电源供应。

2.备用电源切换方案：备用电源切换方案是一种将电脑与两个独立的电源系统连接的方法。

其中一个电源系统为主电源，另一个电源系统为备用电源。

在这种方案中，电脑使用一种称为自动切换开关的设备来选择电源。

当主电源故障或失效时，自动切换开关会立即将电脑从主电源切换到备用电源，以保持电脑的正常运行。

3.并联电源方案：并联电源方案是一种将两个电源连接到电脑的方法。

在这种方案中，两个电源同时供电，而不是一个电源作为主电源，另一个电源作为备用电源。

这样做的好处是可以提供更高的功率，以满足电脑的大功率需求。

如果其中一个电源发生故障，另一个电源可以继续向电脑供电，以确保电脑的连续运行。

4.冗余电源方案：冗余电源方案是一种将两个或更多电源连接并互相冗余的方法。

在这种方案中，每个电源都可以单独供电电脑，当其中一个电源发生故障时，其他电源可以接替其任务。

这样可以大大提高供电的可靠性和稳定性。

5.太阳能+电网供电方案：太阳能系统是一种通过太阳能电池板将太阳能转换为电能的设备。

在这种方案中，可以将太阳能系统与电网供电系统连接到电脑。

太阳能用于供电时，可以减少对电网的依赖，同时还可以节省能源和减少碳排放。

当太阳能供电不足或天气不好时，电网可以提供备用电源。

无论采用哪种电脑双电源供电方案，都应考虑以下几点：1.选择可靠的电源设备：选择高品质的UPS、自动切换开关、并联电源或冗余电源等设备，以确保其正常工作和长期稳定性。

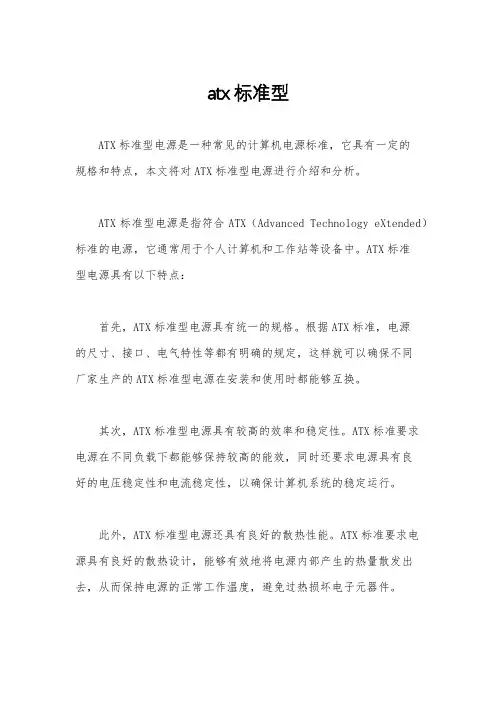

atx标准型ATX标准型电源是一种常见的计算机电源标准，它具有一定的规格和特点，本文将对ATX标准型电源进行介绍和分析。

ATX标准型电源是指符合ATX（Advanced Technology eXtended）标准的电源，它通常用于个人计算机和工作站等设备中。

ATX标准型电源具有以下特点：首先，ATX标准型电源具有统一的规格。

根据ATX标准，电源的尺寸、接口、电气特性等都有明确的规定，这样就可以确保不同厂家生产的ATX标准型电源在安装和使用时都能够互换。

其次，ATX标准型电源具有较高的效率和稳定性。

ATX标准要求电源在不同负载下都能够保持较高的能效，同时还要求电源具有良好的电压稳定性和电流稳定性，以确保计算机系统的稳定运行。

此外，ATX标准型电源还具有良好的散热性能。

ATX标准要求电源具有良好的散热设计，能够有效地将电源内部产生的热量散发出去，从而保持电源的正常工作温度，避免过热损坏电子元器件。

另外，ATX标准型电源还具有较好的电源管理功能。

根据ATX标准，电源应该具有多种电源管理功能，如软开关、待机模式、省电模式等，以提高计算机系统的能效和节能性能。

总的来说，ATX标准型电源具有统一的规格、高效率、稳定性、良好的散热性能和电源管理功能，这些特点使得它成为了计算机系统中的主流电源标准。

在选择ATX标准型电源时，用户应该根据自己的计算机系统配置和使用需求来选择合适的电源规格和功率，以确保计算机系统能够稳定、高效地工作。

总的来说，ATX标准型电源在计算机系统中扮演着至关重要的角色，它的规格和特点决定了计算机系统的稳定性、能效性和可靠性。

因此，在选择和使用ATX标准型电源时，用户应该充分了解其规格和特点，以确保计算机系统能够得到良好的供电支持。

ATX电源基本介绍ATX电源是一种计算机电源标准，它最早由英特尔公司在1995年引入。

ATX是"Advanced Technology Extended"的缩写，意思是"高级技术扩展"。

ATX电源标准被广泛应用于台式计算机和工作站等设备中，其设计目标是提供稳定可靠的电力供应，同时减少能源浪费和热量产生。

ATX电源通常包括电源单元、风扇、连接线和电源开关等组件。

它通过将交流电转换为直流电，并提供不同的电压和电流，满足计算机内部各个设备的电力需求。

ATX电源的输出电压通常包括3.3伏特、5伏特和12伏特等，其中3.3伏特和5伏特用于供应电路板上的电子元件和芯片，12伏特用于驱动硬盘、光驱和图形卡等设备。

与传统的AT电源相比，ATX电源具有许多优点。

首先，ATX电源采用了更高的工作频率和更高的能效，因此更加节能环保。

其次，ATX电源具有更多的连接接口和线缆，并支持热插拔功能，使得硬件的安装和更换更加方便。

此外，ATX电源还具有防止过电流、过电压和过温等保护机制，保障了计算机的安全运行。

除了基本的电力供应功能，ATX电源还具备其他附加特性，以提高用户体验。

例如，一些ATX电源具有风扇转速控制功能，根据系统负载自动调整风扇的转速，保持良好的散热效果和低噪音运行。

此外，一些高端的ATX电源还配备了模块化的线缆设计，用户可以根据自己的需求自由选配线缆，减少杂乱的线缆布线，提高整体空气流动和美观度。

随着计算机硬件的不断发展和性能的提高，对电源供应的稳定性和可靠性的要求也越来越高。

因此，ATX电源标准也在不断更新和完善。

最新的ATX电源版本是ATX12V2.31，它增加了更多的输出电流和功率供应，以满足高性能计算机的需求。

总之，ATX电源是计算机中不可或缺的组件，它为计算机提供稳定可靠的电力供应。

随着计算机技术的不断进步，ATX电源也在不断演化和改进，以满足越来越高的功率需求和用户需求。

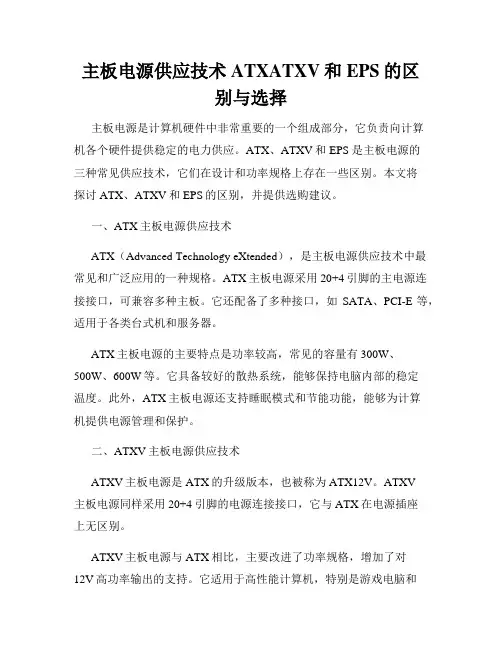

主板电源供应技术ATXATXV和EPS的区别与选择主板电源是计算机硬件中非常重要的一个组成部分，它负责向计算机各个硬件提供稳定的电力供应。

ATX、ATXV和EPS是主板电源的三种常见供应技术，它们在设计和功率规格上存在一些区别。

本文将探讨ATX、ATXV和EPS的区别，并提供选购建议。

一、ATX主板电源供应技术ATX（Advanced Technology eXtended），是主板电源供应技术中最常见和广泛应用的一种规格。

ATX主板电源采用20+4引脚的主电源连接接口，可兼容多种主板。

它还配备了多种接口，如SATA、PCI-E等，适用于各类台式机和服务器。

ATX主板电源的主要特点是功率较高，常见的容量有300W、500W、600W等。

它具备较好的散热系统，能够保持电脑内部的稳定温度。

此外，ATX主板电源还支持睡眠模式和节能功能，能够为计算机提供电源管理和保护。

二、ATXV主板电源供应技术ATXV主板电源是ATX的升级版本，也被称为ATX12V。

ATXV主板电源同样采用20+4引脚的电源连接接口，它与ATX在电源插座上无区别。

ATXV主板电源与ATX相比，主要改进了功率规格，增加了对12V高功率输出的支持。

它适用于高性能计算机，特别是游戏电脑和工作站。

ATXV主板电源通常有较高的额定功率，例如700W、800W、1000W等。

这样的功率输出能够满足显卡、处理器和其他高功耗硬件的需求。

三、EPS主板电源供应技术EPS（Extended Power Supply），是一种针对服务器和工作站设计的主板电源规格。

与ATXV相似，EPS主板电源同样采用20+4引脚的电源连接接口。

EPS主板电源不同于ATXV的地方在于其更高的功率输出和更专注于稳定性和可靠性。

由于服务器和工作站通常需要处理大量数据，而且要求电源供应的连续稳定，因此EPS主板电源的额定功率往往更高，例如1200W、1500W、2000W等。

此外，EPS主板电源还具有高效的散热系统，以确保长时间稳定运行。

ATX工作原理引言概述：ATX（Advanced Technology eXtended）是一种电源规格标准，用于描述计算机电源的工作原理和设计要求。

它是一种广泛应用于台式计算机的电源规格，通过提供稳定的电力供应，保证计算机的正常运行。

本文将详细阐述ATX工作原理的五个大点，包括电源开关、电源转换、电源保护、电源管理和电源输出。

正文内容：1. 电源开关：1.1 电源开关的作用：电源开关用于控制电源的开关状态，使计算机能够在需要时启动或者关闭。

1.2 电源开关的原理：电源开关通常是一个机械开关，当用户按下电源按钮时，电源开关会触发电源启动电路，从而启动计算机。

2. 电源转换：2.1 电源转换的作用：电源转换是将交流电转换为直流电的过程，以供计算机内部各个组件使用。

2.2 电源转换的原理：电源转换通过使用变压器、整流器和稳压器等电子元件，将输入的交流电转换为稳定的直流电，以满足计算机内部各个组件的电力需求。

3. 电源保护：3.1 过流保护：过流保护是一种电源保护机制，用于监测和限制电流超过安全范围的情况，以防止电源和计算机硬件的损坏。

3.2 过压保护：过压保护是一种电源保护机制，用于监测和限制电压超过安全范围的情况，以防止电源和计算机硬件的损坏。

3.3 过温保护：过温保护是一种电源保护机制，用于监测和限制电源温度超过安全范围的情况，以防止电源和计算机硬件的损坏。

4. 电源管理：4.1 电源管理的作用：电源管理是通过控制电源的供电状态和功耗，以实现节能和延长电源寿命的目的。

4.2 电源管理的原理：电源管理通过使用电源管理芯片和软件控制，实现对电源的开关、睡眠模式、待机模式等的管理，以满足计算机在不同工作状态下的电力需求。

5. 电源输出：5.1 电源输出的作用：电源输出是指电源向计算机内部各个组件提供所需的电力供应。

5.2 电源输出的原理：电源输出通过使用电源线缆和接口，将直流电能传输到计算机内部各个组件，以满足它们的工作需求。

了解电脑电源的种类与功率选择电脑电源是电脑硬件中非常重要的一个组成部分，它为电脑提供稳定的电力供应。

在选择电脑电源时，了解不同种类的电源和功率选择是非常重要的。

本文将详细介绍电脑电源的种类与功率选择，帮助读者更好地了解和选择适合自己的电源。

一、电脑电源的种类1. AT电源AT电源是早期电脑常用的电源类型，它采用了AT机箱电源接口。

然而，随着计算机技术的发展，AT电源的功率和性能已经无法满足现代电脑的需求，所以目前已经很少见到AT电源的使用。

2. ATX电源ATX电源是目前最为常见的电源类型，它采用了ATX机箱电源接口。

与AT电源相比，ATX电源具有更高的功率和更好的稳定性能。

除此之外，ATX电源还具有一些实用的特性，比如支持软关机、低能耗待机模式等。

3. SFX和TFX电源SFX和TFX电源是一些小型电脑系统常用的电源类型。

它们的体积比较小，适用于一些紧凑型机箱的安装。

SFX电源主要用于微型台式机，而TFX电源主要用于一些特殊尺寸机箱或者一体机电脑。

4. 服务器电源服务器电源是专门为服务器设备定制的电源，它具有更高的功率和更好的稳定性能。

服务器通常需要处理大量的数据和计算，所以服务器电源的供电要求较高。

5. 游戏电源游戏电源是针对游戏爱好者和高性能计算需求用户设计的电源。

它通常具有更高的功率、更好的散热性能和更丰富的电源连接接口。

游戏电源的选购需要考虑到计算机配置和所需功率，以满足高性能计算的需求。

二、电脑电源的功率选择电脑电源的功率选择主要取决于计算机所需的功率和使用环境。

通常来说，计算机的功率需求取决于其硬件配置和使用需求。

以下是一些功率选择的参考指导：1. 功率需求计算机的功率需求主要包括CPU、显卡、硬盘、内存等硬件的功率消耗。

根据这些硬件的功率消耗，我们可以计算出大致的功率需求。

一般来说，一台普通的家用办公电脑的功率需求在300W左右，而游戏电脑的功率需求可能在500W以上。

2. 安全系数在选择电源功率时，建议根据计算机的功率需求选择稍微高于其实际需求的电源。

atx电源标准ATX电源标准。

ATX电源是计算机主机中的一个重要组成部分，它为整个计算机系统提供稳定的电源，是计算机能够正常运行的基础。

ATX电源标准是由英特尔公司制定的一种电源规范，旨在提高电源的效率和稳定性，同时为计算机系统的发展提供了更多的可能性。

本文将就ATX电源标准进行详细介绍。

首先，ATX电源标准规定了电源的尺寸和安装方式。

根据标准，ATX电源的尺寸为150mm×86mm×140mm，采用了标准的ATX安装孔位，这样就可以确保ATX电源可以适配大多数的计算机主机。

此外，ATX电源还规定了电源插头的位置和数量，以及风扇的安装位置和尺寸，这些规定都为计算机主机的设计和制造提供了便利。

其次，ATX电源标准还规定了电源的输出参数和接口。

根据标准，ATX电源的输出参数包括+3.3V、+5V、+12V等多个电压输出，这些电压输出可以满足不同组件的电源需求。

同时，ATX电源还规定了各种接口的类型和数量，包括SATA接口、PCI-E接口、CPU供电接口等，这些接口的规范化可以确保计算机主机的扩展性和兼容性。

此外，ATX电源标准还规定了电源的工作效率和电源因素。

根据标准，ATX电源的工作效率需要达到一定的要求，以减少能源的浪费和热量的产生。

同时，ATX电源还规定了电源因素的要求，包括过载保护、短路保护、过压保护等，这些保护措施可以确保计算机主机在各种情况下都能够安全稳定地运行。

最后，ATX电源标准还规定了电源的散热和噪音控制。

根据标准，ATX电源需要采用有效的散热设计，以确保电源在长时间高负载工作时能够保持稳定的温度。

同时，ATX电源还需要采用低噪音的风扇和材料，以确保计算机主机在工作时能够保持安静的环境。

总的来说，ATX电源标准为计算机主机的设计和制造提供了一系列的规范和要求，这些规范和要求可以确保计算机主机在使用过程中能够获得稳定的电源供应，同时也为计算机主机的发展提供了更多的可能性。

ATX工作原理引言概述：ATX是一种常见的电源规格，广泛应用于个人电脑和其他电子设备中。

了解ATX的工作原理对于理解电脑硬件和故障排除至关重要。

本文将详细介绍ATX工作原理的五个部份。

一、电源输入1.1 交流电输入：ATX电源通过电源插座接收交流电，通常为110V或者220V。

交流电输入经过整流器将其转换为直流电。

1.2 整流器：ATX电源中的整流器是一个重要的组件。

它将交流电转换为直流电，以供电脑内部的其他电子元件使用。

1.3 滤波器：滤波器用于去除电源输入中的噪声和干扰。

它确保电源输出的稳定性和纯净性。

二、电源转换2.1 电源开关：ATX电源上的电源开关用于控制电源的开关状态，使其可以启动或者关闭电脑系统。

2.2 电源管理芯片：ATX电源中的电源管理芯片负责监测电源状态和控制电源的输出。

它确保电源在系统需要时提供适当的电力，并在系统关闭时进行适当的断电。

2.3 电源输出：ATX电源通过多个电源路线向电脑的不同组件提供电力，如主板、硬盘、显卡等。

这些电源路线提供不同的电压和电流，以满足各个组件的需求。

三、保护机制3.1 过载保护：ATX电源具有过载保护功能，当电脑系统需要的电力超过电源的额定功率时，电源会自动关闭以防止损坏。

3.2 过电流保护：过电流保护机制可以防止电源输出过大的电流，以保护电脑内部的电子元件免受伤害。

3.3 过热保护：ATX电源还具有过热保护功能，当电源温度过高时，它会自动关闭以防止过热引起火灾或者其他安全问题。

四、电源控制4.1 电源控制信号：ATX电源通过主板上的电源控制信号进行通信。

这些信号包括启动信号、睡眠信号和断电信号等，用于控制电源的开关状态和电力输出。

4.2 电源状态指示灯：ATX电源上通常有一个指示灯，用于显示电源的工作状态。

例如，当电源正常工作时，指示灯会亮起，当电源关闭或者故障时，指示灯会熄灭。

4.3 电源管理：ATX电源还支持电源管理功能，可以通过操作系统或者BIOS 设置来控制电源的功耗和休眠模式等。

双路供电电路双路供电简称DUAL电压，如55VDUAL，3VDUAL等等。

通常在低压逆变供电系统，采用主电源与副电源配合使用，达到降低能耗及线路稳定的作用。

DUAL电压的含义DUAL电压，5VDUAL电压来说，就是采用两个电压来进行供电，即VCC5和5VSB电压。

在电脑主板插上ATX 电源接通电源，由5VSB电压来供电，当电脑主板按下power按钮以后，由VCC5电压来供电。

双路供电应用在主板的USB及PS2电路供电上。

大部分主板都提供键盘开机功能，在BIOS中将相关选项打开后，通过在键盘上输入特定的字母，主板就会通电，以实现不按电源开关就可启动主板。

这时需要主板在未通电时给USB、PS2、BIOS提供开机电压。

DUAL双电压设计是很有必要的，在标准的ATX规范中，5VSB最大只能提供1A的电流，只采用5VSB来给USB和PS2供电，就不足以提供足够的工作电流，致使相应设备不能正常工作。

例如一个USB端口的标准输出电流就是500MA，一般都有多个USB口，5VSB上的1A电流，转换3VSB、PS2的键盘、鼠标使用，就基本上消耗掉了，剩余电流连一个USB端口上的设备都不能维持工作，现在USB设备非常多，因此就需要采用双路供电。

DUAL电路设计：该设计可以用相应的信号来进行控制5VDUAL电路，以实现5VDUAL电路供电源的自动转换，在电脑主板上即可以支持键盘开机功能，又可以给USB设备提供足够的工作电流。

保证USB设备的工作正常。

图中两个独立的N沟道MOS管或二极管来实现5VDUAL电路的功能，也可能采用一个N沟道MOS管加一个P沟道MOS管实现，线路的设计方法有些不一样，但其工作原理是一样的。

双供电可能采用复合型场管，也可能采用独立的N管+P管。

用专用芯片控制的双路供电：图中双路供电原理：待机时ATXPWROK为低电平，连接比较器KA393的正相输入端3脚，此时KA393的2脚得到5VSB经过R1115和R1118分压后的2.5V电压，+<-,1脚输出低电平。

电源改造已经成为时尚潮人积极投奔的一个领域，因为改造将是终极的DIY应用模式。

可以带来了前所未有的应用体验，并通过设置更高的门槛而表现出自己的独特之处。

加上本身关注电源的人就不多，因此玩电源改造的人更会有一种成就感。

作为电源行业内的首个改造盛会，鑫谷电源DIY改造赛已经启动近半月，收到了玩家提交上来的有效作品150多件。

其中不乏众多玩家DIY改造的实物。

这些作品汇聚了玩家的心血，同时还为大家分享了更多玩电源、造电源的乐趣。

下面就和大家一同分享一位玩家极花费不到30元，却轻松组建出双电源的一个安全，希望能给热衷于电源改造的玩家多一些启发。

随着CPU、显卡功耗的增长，电源逐渐从幕后走到了台前，成为一个举足轻重的角色。

面对如今硬件巨大的功耗，额定300W的电源已经有些力不从心。

如果想要DIY一个SLI系统，额定400W电源还只能算是入门，升级电源已经迫在眉睫。

升级显卡，超频处理器，这些都需要更大功率的电源，可全新的大功率电源，动辄6、7百元，高档的甚者会到上千，显然不合算。

事实上只需要从市场上新购买一个电源，再找一个双电源的启动线，就可以在一台电脑里同时用2个电源供电，轻松解决功率荒的问题。

●组装双电源不必太麻烦剥开电源线很危险这种使用导线短接针脚的方法拿来测试可以，正常使用还是要进行一定的改造。

方法很简单，必须要把2个电源的绿线连起来，还要连1跟黑线（随便哪根）。

如上图，注意看里面连的2根黑线线序都不一样，不过黑线是地线，因此没问题。

这样剥开电源线用来开启PS 信号同步，可把没有电路知识的玩家拒之门外了。

采用这种方式改造，不但使电源丧失质保，还会留下供电隐患，如果想拆除双电源又得重复折腾，费时费力。

相信有不少朋友为了解决电源问题而买了第2、第3个电源了吧？剩下来的电源弃之可惜，但用之又更无味。

现在通过搭建双电源系统，总算是“废物利用”了一回，而且还能得到更充沛的电力，何乐而不为呢？首先来看看电源与电脑之间的关系，现在大家使用的都是ATX电源，用户按下机箱上的电源开关后，主板就会给ATX电源送出一个启动信号，我们称之为“PS_ON”信号，电源接收到PS_ON信号后才会真正开始工作。

电脑基础知识，ATX电源如何为电脑供电当ATX电源工作以后，可以电脑基础知识，ATX电源如何为电脑供电当ATX电源工作以后，可以为电脑提供+3.3V、+5V、+12V、+5VSB、-5V、-12V等电压。

那么ATX电源是如何为电脑供电的呢？在为ATX电源接入市电后，ATX电源的第16脚（24针电源插头）输出一个3~5V的高电平信号。

当用户按下电脑的电源开关后，电源开关给电脑主板发出一个触发信号。

接着，开机电路中的南桥芯片或I/O芯片对触发信号进行处理后发出控制信号。

接着，开机电路中的南桥芯片或I/O芯片对触发信号进行处理后发出控制信号。

然后，控制电路将ATX电源第16脚（24针电源插头）的高电位拉低，以触发ATX电源主电源开始工作，使ATX电源各引脚输出相应工作电压，为电脑提供工作电压。

别外，ATX电源的各种供电输出接口都采用多种彩色的电线来表示不同的输出电压。

目前，主流电源的输出接口一般采用黄、红、橙、紫、蓝、白、灰、绿、黑9种颜色的电源线。

下面就不同的颜色的电源线分别代表什么，它们与电压之间的对应关系如何进行详细讲解。

黄色电源线：黄色电源线在电源中应该是数量较多的一种黄色电源线，输出+12V电压。

随着加入了CPU和PCI-E显卡供电成分。

+12V作用在电源里举足轻重。

+12V供电为电脑中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并作为串口设备等电路逻辑信号电平。

+12V供电电压出现问题时，通常会造成下面的故障。

1）当+12V供电的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

2）当+12V电压偏低时，通常会造成光驱挑盘故障；硬盘的逻辑坏道增加，经常出现坏道系统容易死机，无法正常使用硬盘。

造成PCI-E显卡无法正常工作；造成CPU无法正常使用，造成死机故障。

红色电源线：红色电源线输出+5V电压，红色电源线的数量与黄色电源线相当。

+5V供电电压主要为CPU、PCI、AGP、ISA等集成电路提供工作电压。
