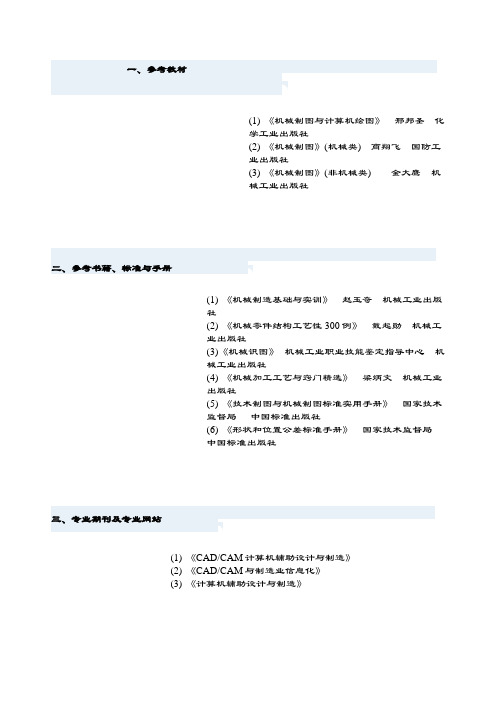

一、参考教材
(1) 《机械制图与计算机绘图》邢邦圣化
学工业出版社
(2) 《机械制图》(机械类)商翔飞国防工
业出版社
(3) 《机械制图》(非机械类)金大鹰机
械工业出版社
二、参考书籍、标准与手册
(1) 《机械制造基础与实训》赵玉奇机械工业出版
社
(2) 《机械零件结构工艺性300例》戴起勋机械工
业出版社
(3) 《机械识图》机械工业职业技能鉴定指导中心机
械工业出版社
(4) 《机械加工工艺与窍门精选》梁炳文机械工业
出版社
(5) 《技术制图与机械制图标准实用手册》国家技术
监督局中国标准出版社
(6) 《形状和位置公差标准手册》国家技术监督局
中国标准出版社
三、专业期刊及专业网站
(1) 《CAD/CAM计算机辅助设计与制造》
(2) 《CAD/CAM与制造业信息化》
(3) 《计算机辅助设计与制造》。
第九章计算机绘图一、本章重点：1．学习Auto CAD2000的启动与退出及命令和数据的输入；2．利用Auto CAD按尺寸准确绘制二维图形；3．掌握Auto CAD的尺寸标注；4．建立图块，标注表面粗糙度，并进行图形注释。
二、本章难点：1．应用Auto CAD按尺寸准确绘制二维图形；2．尺寸标注样式的确定、尺寸公差和形位公差的标注；3．按标准规定正确标注表面粗糙度；4．图形中文本的输入（字体的大小与图形相匹配）。
三、本章要求：通过本章的学习，能够应用Auto CAD2000正确绘制二维图形，并能按《机械制图国家标准》要求正确、合理地标注尺寸，能够标注尺寸偏差、形位公差和表面粗糙度，并能进行图形文字注释。
总之，应用Auto CAD绘制出较完整的零件工作图。
四、本章内容：§9—1 Auto CAD2000使用初步一、AutoCAD 2000的启动与退出1．AutoCAD 2000的启动启动AutoCAD 2000的方法非常简单，双击桌面上的AutoCAD 2000图标，或在“开始”菜单中“程序”组下选择AutoCAD 2000程序组中的AutoCAD 2000项，即可以启动AutoCAD 2000。
启动后屏幕将显示主操作界面。
为了方便初次使用AutoCAD 2000的设计人员的使用，AutoCAD 2000提供了一个启动向导，应用此向导用户可以方便地对图纸进行一些初始化设置，例如图纸边界、尺寸单位等。
2．AutoCAD 2000的退出可以选择下面任何一种方式退出AutoCAD 2000：⑴双击AutoCAD 2000标题栏左边图标；⑵单击AutoCAD 2000标题栏右边关闭按钮；⑶选择“文件”—“退出”菜单项；⑷在命令行输入“QUIT”或“EXIT”命令。
二、命令和数据的输入命令的输入用户输入命令的方式主要有以下几种方式：1．在“Command:”命令提示行后通过键盘直接输入命令；2．点“下拉菜单”中的命令项；3．点各种“工具条”按钮；4．使用“快捷菜单”（单击鼠标右键）输入命令；5．使用功能键输入命令。
《机械制图与计算机绘图》课程教学大纲一、课程的性质和目的《机械制图与计算机绘图》是化工类专业学生必修的一门专业技术基础课。
是培养学生正确识读和绘制机械图样，增强学生工程基础能力，且理论严谨，实践性较强的应用型课程。
二、课程教学的基本要求本课程的主要任务和基本要求是培养学生具有一定的识图能力、空间想象和思维能力，同时具有一定的手工图示和计算机图示能力，基本掌握《技术制图》、《机械制图》等国家标准的有关内容，具备查阅并运用有关标准的初步能力，从而培养认真负责的工作态度和严谨细致的工作作风，为后续专业课学习打好基础，也为今后进一步提高和从事技术工作创造良好条件。
三、课程教学内容、重点和难点第一章制图的基本知识和基本技能1.1 国家标准的基本规定图纸幅面、格式及标题栏; 比例; 字体; 图线; 尺寸注法。
1.2 绘图工具和仪器和用品1.3 几何作图等分线段; 等分圆周; 斜度和锥度; 圆弧连接; 平面图形的画法。
1.4 徒手绘图的基本方法直线的画法; 圆的画法。
第二章 AutoCAD基础2.1AutoCAD入门；2.2准备绘图；2.3实体绘图命令；2.4图形的修改和编辑；2.5文字的输入；2.6创建阳版图；2.7利用AutoCAD绘制平面图形。
第三章正投影法和三视图3.1 投影法基本知识中心投影法; 平行投影法。
3.2 三视图的形成及其投影关系三面投影体系及三视图的形成; 三视图的对应规律。
第四章点、直线、平面的投影4.1 点的投影 AutoCAD点的三面投影; 点的空间位置; 点的相对位置。
4.2 直线的投影各种位置直线及其投影特征; 直线与点的相对位置; 两直线的相对位置。
4.3 平面的投影平面的表示方法; 各种位置平面及其投影特征; 平面上直线和点。
第五章基本体5.1 基本体平面体( 棱柱、棱锥 ); 曲面体( 圆柱、圆锥、圆球 )。
5.2 基本体的截断平面体的截交线( 棱柱的截断、棱锥的截断 );曲面体的截断(.圆柱的截断、圆锥的截断、圆球的截交线)。
机械制图及计算机绘图引言机械制图是指使用图形符号和标记，通过图纸对机械零件、装配件、工装、夹具等机械制造和加工的信息进行记录、传递和沟通的一种方法。
计算机绘图则是在计算机系统上进行机械制图和图形设计的过程。
在传统的机械制图中，工程师需要使用铅笔、绘图纸、直尺、量规等工具进行手工绘图。
然而，随着计算机技术的快速发展，计算机绘图成为了更加高效和精确的方式。
计算机绘图不仅可以减少制图周期，还可以提高工作效率和准确性。
本文将对机械制图及计算机绘图进行详细阐述。
机械制图的基本原理机械制图是基于一定的标准和规范进行的，它采用各种符号和符号组合表达形式，来表示机械构件的形状、尺寸、配合关系、工艺要求等信息。
机械制图的基本原理包括如下几个方面：视图投影原理视图投影原理是指在机械制图中，通过将三维物体的表面投影到垂直于视线方向的二维平面上，从而形成多个不同视角的视图，用以完整地描述物体的形状和尺寸。
常见的视图投影方法包括主视图、俯视图和侧视图。
尺寸和标注原理尺寸和标注原理是指根据实际测量或计算得到的机械构件尺寸，在制图中用文字、横线、箭头等符号来表示。
尺寸标注的目的是直观地传达构件的尺寸信息，以便于制造人员进行生产和加工。
符号和标记原理符号和标记原理是指机械制图中使用的各种符号和标记，用于标识构件的功能、特征和特性。
常见的符号包括直线、圆弧、方框、箭头等，它们用于表示构件的形状、轮廓和特征。
计算机绘图的优势与传统的手工绘图相比，计算机绘图具有许多优势。
下面列举了计算机绘图的几个主要优点：高效和精确计算机绘图软件可以提供丰富的绘图工具和功能，如绘制图形、放大缩小、旋转、测量等。
绘图过程更加高效和精确，可以减少制图周期和错误。
可修改和更新在计算机绘图中，图纸可以随时进行修改和更新，不需要重新绘制整张图纸。
这样可以节省时间和资源，并且可以及时修正错误和改进设计。
方便分享和传递计算机绘图软件可以生成标准的图像文件，如JPEG、PNG、SVG等，方便分享和传递。
2.B基本图形绘制和用AutoCAD绘制基本立体投影（基本图形编辑部分）本章导读*：本部分介绍AutoCAD的图形编辑。
其基本内容包括：创建选择集、复制对象、移动对象、删除和恢复对象、编辑对象尺寸、修剪对象、打断对象、分解对象，AutoCAD 提供的功能还包括编辑多义线和样条曲线、用夹点进行快速编辑、修改对象特性编辑操作和本章前部分介绍的基本画法相对应，要求学生结合起来练习，提高操作技能水平。
上机实验要认真完成报告。
2.1.坐标系统和坐标数据输入2.2.基本线条画法2.3.图形的基本编辑功能图形编辑是指对已有的图形对象进行各种操作，实现对象的删除、复制、移动、旋转、缩放、修剪等目的。
在下拉菜单中选择（Modify）中，可以选择很多的编辑功能，同时AutoCAD 系统在Modify工具条中提供了大部分功能的相应的图标按钮（如图2.12）。
图形经过编辑功能和基本绘图命令配合使用，能够帮助用户进一步构造出更复杂图形，既保证作图准确度，还减少重复的操作，从而提高绘图效率。
图形编辑有两个基本工作内容：确定编辑对象和对对象进行编辑。
在AutoCAD系统下，实际操作既可以先确定编辑对象，又可以先选择编辑工作内容。
从逻辑上说应该是实现任何一种编辑的操作的前提是有确定的对象。
1.创建选择集创建选择集状态可以在Command状态下，通过命令select进入系统提示select objects：此时共有16种选择方法，分别是：若键入W则进入窗口（window）模式，将选择全部位于矩形窗口内的对象；图2.12 Modify工具条•C则进入窗口交界（Crossing ）模式，选择全部位于矩形窗口内的及与窗口四条边界相交的所有对象；•若键入L则自动选择作图过程中最后生成的对象；•若键入A则进入加入（Add）模式，提示变为Select objects，再选择的对象就是把对象添加到选择集中。
•若键入F则进入栏选（Fence ）模式，选择与多段折线各边相交的所有对象；•若键入F则进入组选（Group ）模式，提示Enter group name时，输入要选的组名。
•若输入box则进入加入（Box）模式：当鼠标向右移动则等于window模式，而鼠标向左移动则等于相当于Crossing方式。
•其余方式有Remove、Multiple、ALL、Wpolygon（围圈）、Cpolygon、Auto、Single。
在实际操作中，是先确定对象还是后确定对象没有关系，为了便于教学，先学习选择编辑对象的内容。
一般在进入编辑状态之后系统会要求选择对象（为编辑过程创建选择集）。
2.复制对象复制指对图样中重复出现的、形状相同或相似的局部图形进行复制，减少绘图工作量。
复制对象的命令有复制（COPY）、镜像(MIRROR)、阵列(ARRAY)和偏移(OFFSET)。
对象拷贝对选定的对象（可以是一个图形对象，也可以是多个选定的对象）进行复制。
调用命令：COPY，或图标。
进入后系统提示选择目标（Select objects：），按照“创建选择集”进行，随后系统继续提示：Specify base point or displacement ,or[Multiple]：………………………………（2.8）•若输入点的坐标数值，则为单一复制方式，输入坐标为基准点的坐标，系统提示；Specify second point of displacement ,or<use first point as displacement >：若输入点的坐标数值，则坐标数值为移置坐标，系统生成与对象相同的图形，其相对位置距离为移置坐标与基准坐标的差。
若回车则相同默认以第1点参数为移置坐标。
•若在相同提示（2.8）用户相应M，相同进入多重复制模式。
需要继续相应系统继续提示完成复制过程：Specify base point：（输入基准点的坐标）Specify second point of displacement ,or <use first point as displacement >：•若在相同提示（2.8）用户相应为鼠标拖曳，通过左键即可完成Copy。
镜像是一种图形复制，其复制图形和原图形是镜像关系，其对称轴称为镜像线，如图 2.13所示。
图2.13 左图镜像后生成的右图保持的镜像关系，红线为镜像线调用命令：MIRROR ，或图标。
选择目标后系统继续提示：Specify first point of mirror line：输入镜像线1点坐标；可用鼠标捕捉Specify second point of mirror line：输入镜像线第2点坐标；可用鼠标捕捉随后相应系统提示：Delete source objects? [Yes/No]<N>：若键入y则删除对象图形，若键入n则为选择系统默认（回车），保留对象图形。
需要注意的是：✠镜像线是一条临时的参照线，镜像后并不保留。
✠文本镜像有两种：全部镜像（即文本的位置和顺序与其它实体一样都发生了镜像；部分镜像（文本左右顺序不镜像）。
由系统参数MIRRTEXT决定，当MIRRTEXT=0为文本全部镜像，MIRRTEXT=1时，为文本部分镜像。
阵列工程图样中经常出现相同的图形有规律排列的情况，AutoCAD提供的阵列功能就是方便地绘制这样的图样。
阵列复制包括矩形阵列和两种。
调用命令：ARRAY ，或图标。
选择目标后系统继续提示：Enter the type of array Rectangular/Polar <P>：……………………………………（2.9）用户相应默认或为R则系统进入矩形阵列，先后输入参数：行数、列数、行间距、列间距：例如图2.14对左侧的复制对象（假定为一个“样板房”）进行了4行5列的复制，其中的行间距为R，列间距C，则形成右侧的“建筑群”。
C复制对象图图2.14 矩形阵列复制Enter the number of rows<1>：（输入数字、行数，本例题为5）Enter the number of columns<1>：（输入数字、列数，本例题为4）Enter the distance between rows or specify unit cell ：（输入数字，行间距）Specify the distance between columns：（输入数字、列间距）若响应系统提示（2.9）键入P则为对象图形复制环形阵列，随后按照系统提示：Specify center point of array：（输入阵列中心坐标、数组）Enter the number of items in the array：（输入阵列元素个数，数值）和Specify the angle to fill (+=ccw, - =cw)<360>：（输入元素分布范围角，数值）最后系统提示：Rotate array objects? Yes/No <Y>：（默认为y，即图形绕阵列中心旋转，如图2.15左图，键入n则阵列元素不旋转，即保持对象元素的原来方向，如图2.15右图）。
响应y或默认时，元素绕阵列中心转动响应n时元素不转动图2.15 阵列复制的元素转动3.对象本身的编辑对象本身编辑包括移动（MOVE）、旋转（ROTATE）、对齐（ALIGN）、删除（ERASE）。
移动移动是指将对象平移，即对象只移动位置的形状尺寸、方向保持不变。
调用命令：MOVE，或图标。
进入后系统并根据提示选择目标后系统继续提示捕捉基点：Specify base point or displacement：确认后系统提示：Specify second point of displacement or <use first point as displacement>：用橡皮筋方式拖拽目标（如图2.16），捕捉目标点后，目标图形移动到新的位置。
旋转使对象图形绕指定中心旋转。
调用命令：ROTATE ，或图标。
进入后系统并根据提示选择目标后系统继续提示捕捉基点：Specify base point ：确认后系统提示：Specify rotation angle or[ Reference]：…………………………………………（2.10）•若用鼠标移动方式响应系统提示，则通过橡皮筋方式旋转目标（如图2.16），捕捉目标转角后，目标图形旋转到新的位置。
•若响应系统提示（2.10）键入R则为绝对角度旋转方式，随后按照系统提示：Specify the reference angle<0>：✠若直接输入角度值，则对象逆时针转动相应的角度，得到结果如图6.17（以P1为转动中心旋转150度）；图6.17（以P1为转动中心旋转150度）；矩形图形原来位置，旋转后自动删除矩形图形旋转后的位置图2.16 用橡皮筋方式拖拽目标移动✠鼠标捕捉两点来确定输入参照方向角； ✠ 不知对象当前角度时，可通过捕捉获得。
对齐功能是通过平移和旋转的操作使得图形对象用与指定位置对齐，是计算机绘图的一个重要的功能。
首先看一个实例，如图6.17。
对象为P1、P2的编辑对象，若不缩放则为（a ）的结果，若选择缩放则表现为（b ）的结果，操作如下：调用命令：通过3D Operation 键入ALIGN 。
进入后系统并根据提示选择目标后系统继续提示捕捉基点：Specify first source point ：捕捉源点P1；Specify second source point ：捕捉P2，完成对象捕捉；系统提示确定目标位置：Specify first destination point ：捕捉目标点A ；Specify second destination point ：捕捉目标点B ；Specify third source point or <continue>：指定新的源点或按Enter 。
系统提示选择缩放功能：Scale objects based on alignment points?[Yes/No]<N>：若键入N 或回车（默认不缩放）则出现图6.17（a ）结果，不缩放；若键入Y ，则系统确认比例缩放，其缩放比例等于p1、p2连线长度与A 、B 连线长度的比值。
得到图6.17（b ）所示的结果。
删除和恢复对象调用命令：ERASE ，图标4. 对象尺寸的编辑对象尺寸编辑没有和手工绘图的操作方式内容相对应，是计算机绘图系统提供的便捷功能。
AutoCAD 的尺寸编辑包括：拉伸（STRETCH ）、比例(SCALE)、延伸(EXTEND)、拉长(LENGTHEN)和修剪(TRIM)。
