计算机网络与通讯实验报告记录

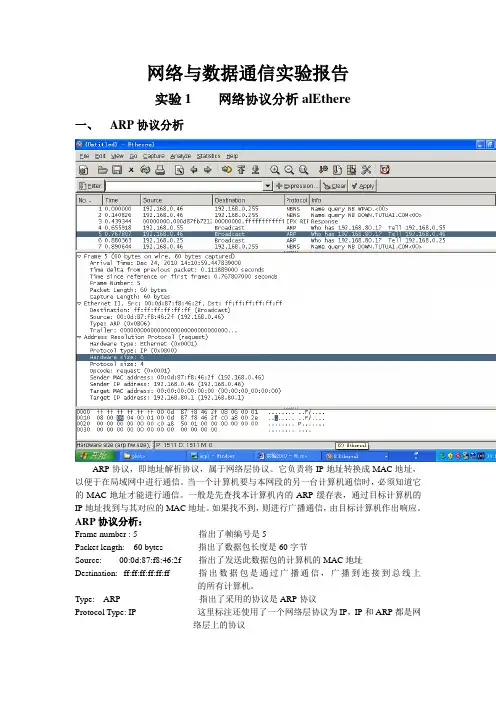

网络与数据通信实验报告实验1 网络协议分析alEthere一、ARP协议分析ARP协议，即地址解析协议，属于网络层协议。

它负责将IP地址转换成MAC地址，以便于在局域网中进行通信。

当一个计算机要与本网段的另一台计算机通信时，必须知道它的MAC地址才能进行通信。

一般是先查找本计算机内的ARP缓存表，通过目标计算机的IP地址找到与其对应的MAC地址。

如果找不到，则进行广播通信，由目标计算机作出响应。

ARP协议分析：Frame number : 5 指出了帧编号是5Packet length: 60 bytes 指出了数据包长度是60字节Source: 00:0d:87:f8:46:2f 指出了发送此数据包的计算机的MAC地址Destination: ff:ff:ff:ff:ff:ff 指出数据包是通过广播通信，广播到连接到总线上的所有计算机。

Type: ARP 指出了采用的协议是ARP协议Protocol Type: IP 这里标注还使用了一个网络层协议为IP，IP和ARP都是网络层上的协议Sender MAC address和Sender IP address 分别指出了发送此数据包的计算机的MAC地址和IP地址，以便于响应包响应时发送给该计算机Target MAC address 指出了该数据包的目标地址，且根据显示判断出这是一则广播通信，目标是与总线相连的所有计算机。

Target IP address：192.168.80.1 指出了请求的是该IP地址的MAC地址，连接在总线上192.168.80.1主机接到ARP请求包后通过与自己的IP对比，对此请求作出响应，回复自己的MAC地址。

二、HTTP协议分析http协议，即超文本传输协议，属于应用层协议。

功能是供用户访问遍布在Internet计算机上相互链接的文件。

服务器，客户机之间通http协议将页面从服务器传回客户端。

Frame number: 28 说明帧编号是28Packet length: 265 bytes 说明了数据包长度是265字节Destination : 00:0d:87:f8:51:c7(192.168.0.63) 说明目的计算机的MAC地址以及IP地址Source: 00:0d:87:f8:4c:f9(192.168.0.41) 说明发送数据包的源MAC地址以及IP地址Type: IP 即网络层使用的协议是IP协议IP协议的分析：IP协议是TCP/IP协议簇的网络层协议，负责将从传输层传过来的消息组装成IP数据报，传递给网络接口层；定义了统一的IP数据报格式，及其路由机制，使数据报独立地传向目标Source address: 192.168.0.41 说明发送数据包的源IP地址Destination address: 192.168.0.63 说明目的主机的IP地址Version: 4 说明版本号是4Header length: 20 bytes 说明IP数据报报头长度是20个字节Total length: 251 说明整个IP数据报报文总长度是251个字节Identification: 标志Flags: 标识这三者用来控制IP数据报的分片与重组，以满足Fragment offset: 片偏移量网络所能传输的帧长度的上限。

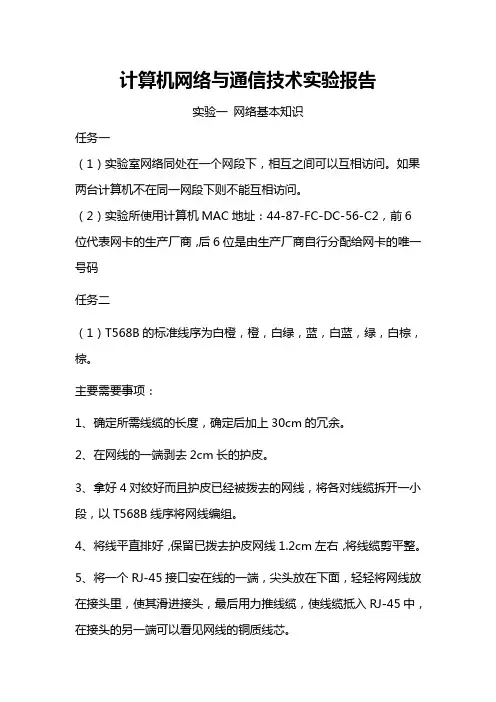

计算机网络与通信技术实验报告实验一网络基本知识任务一（1）实验室网络同处在一个网段下，相互之间可以互相访问。

如果两台计算机不在同一网段下则不能互相访问。

（2）实验所使用计算机MAC地址：44-87-FC-DC-56-C2，前6位代表网卡的生产厂商，后6位是由生产厂商自行分配给网卡的唯一号码任务二（1）T568B的标准线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

主要需要事项：1、确定所需线缆的长度，确定后加上30cm的冗余。

2、在网线的一端剥去2cm长的护皮。

3、拿好4对绞好而且护皮已经被拨去的网线，将各对线缆拆开一小段，以T568B线序将网线编组。

4、将线平直排好，保留已拨去护皮网线1.2cm左右，将线缆剪平整。

5、将一个RJ-45接口安在线的一端，尖头放在下面，轻轻将网线放在接头里，使其滑进接头，最后用力推线缆，使线缆抵入RJ-45中，在接头的另一端可以看见网线的铜质线芯。

（2）用了四根芯线，为白橙，橙，白绿，绿。

实验二任务一（1）建立WEB站点的步骤：1、打开“开始—程序—管理工具—Internet信息服务”，右键单击网站名称，选择“属性”，查看IIS对网站进行管理的配置项；2、在“网站”选项卡中，配置WEB网站IP地址和端口；3、在“主目录”选项卡中，将网站主目录指向自己建立的目录，并配置访问权限；4、在“文档”选项卡中，并将自制的网页文件作为网站默认主页。

5、点击“确认”应用设置后，从本机和局域网内的其他计算机对网站进行访问。

（2）在IIS“网站”选项卡中设置相应IP地址对应相应的端口号再访问。

（3）如果将网页发布到互联网上至少还需要注册域名并且申请网络虚拟空间，同时将域名和网络虚拟空间IP绑定。

任务二（1）CRC-8 的检错：将要发送的数据比特序列当做一个多项式的系数，在发送端用收发双方预先约定的多项式去除，求得一个余数多项式。

将这个余数多项式加到数据多项式的后面一起发送。

接收方用预先约定的多项式去除接收到的数据多项式，如果余数为零，则传输过程没有出错，否则表示存在差错。

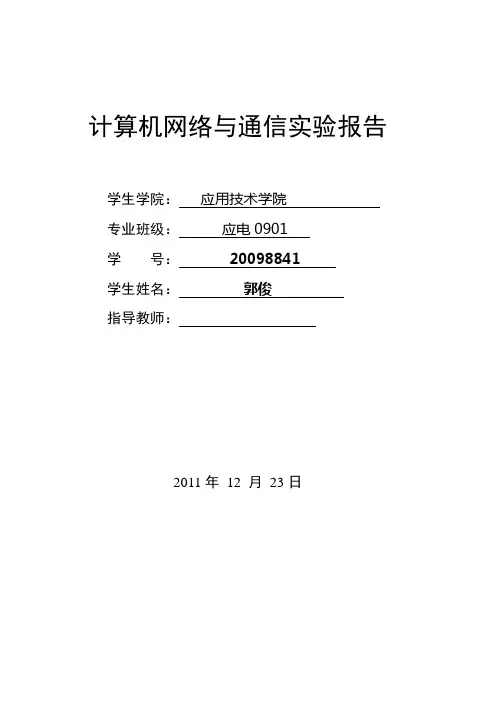

计算机网络与通信实验报告学生学院：应用技术学院专业班级：应电0901学号：********学生姓名：**指导教师：2011年12 月23日实验一一、实验目的●使用Ping实用程序来测试计算机上的TCP/IP配置及测试本计算机与计算机的连接性能，能确保可以在网络上通信；●使用Hostname实用程序来标识计算机的名称；●使用Ipconfig实用程序来验证计算机上的TCP/IP配置选项，包括MAC地址、IP地址、子网掩码和缺省网关等多项配置信息；●考察操作系统为Windows2000的计算机的TCP/IP配置；●学习机房组网设备及组网方法二、实验内容和要求TCP/IP实用程序的使用：掌握在命令行模式下测试计算机TCP/IP配置及连通性的方法；掌握在命令行模式下获得验证计算机上的TCP/IP配置选项，包括MAC地址、IP地址、子网掩码和缺省网关等多项配置信息的方法。

通过观察实验室机房网络的组网结构，掌握相关的组网方法。

三、实验主要仪器设备和材料局域网及联网计算机四、实验方法、步骤及结果测试(一) 使用Ping实用程序来测试计算机上的TCP/IP配置1、登陆到Windows2000中。

2、调出命令提示窗口。

操作方法：单击：开始→程序→附件→命令提示符，或单击：开始→运行，键入“cmp”。

3、在命令提示窗口键入ping 127.0.0.1。

问题1：发送了多少数据包？接受了多少数据包？丢失了多少数据包？答：发送了四个数据包，接受了四个数据包，丢失了0个数据包。

问题2：TCP/IP工作正常吗？答：正常。

问题3：请写出Ping 命令的作用。

答：PING (Packet Internet Grope)，因特网包探索器，是用于测试网络连接量的程序。

Ping 发送一个ICMP回声请求消息给目的地并报告是否收到所希望的ICMP回声应答。

问题4: 再尝试输入下面两个命令, 写出每个命令的作用，记录并解释实验结果：（1）ping IP地址–t（按ctrl+c退出）（2）ping IP地址–n 6答：-t的作用是不间断的ping下去。

计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。

二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。

4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。

三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。

二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。

三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。

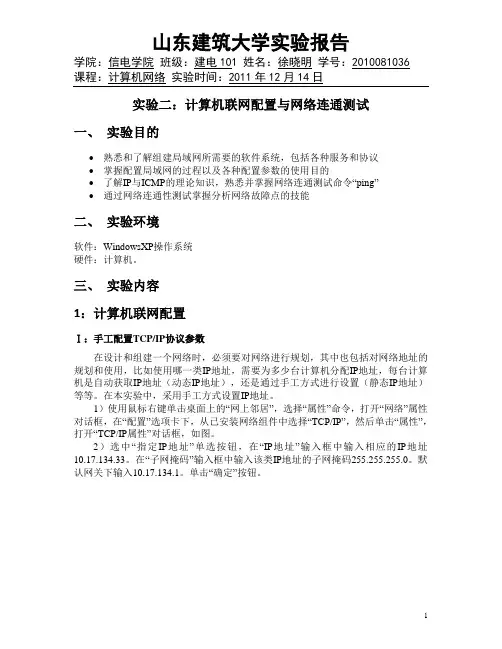

课程：计算机网络实验时间：2011年12月14日实验二：计算机联网配置与网络连通测试一、实验目的∙熟悉和了解组建局域网所需要的软件系统，包括各种服务和协议∙掌握配置局域网的过程以及各种配置参数的使用目的∙了解IP与ICMP的理论知识，熟悉并掌握网络连通测试命令“ping”∙通过网络连通性测试掌握分析网络故障点的技能二、实验环境软件：WindowsXP操作系统硬件：计算机。

三、实验内容1：计算机联网配置Ⅰ：手工配置TCP/IP协议参数在设计和组建一个网络时，必须要对网络进行规划，其中也包括对网络地址的规划和使用，比如使用哪一类IP地址，需要为多少台计算机分配IP地址，每台计算机是自动获取IP地址（动态IP地址），还是通过手工方式进行设置（静态IP地址）等等。

在本实验中，采用手工方式设置IP地址。

1）使用鼠标右键单击桌面上的“网上邻居”，选择“属性”命令，打开“网络”属性对话框，在“配置”选项卡下，从已安装网络组件中选择“TCP/IP”，然后单击“属性”，打开“TCP/IP属性”对话框，如图。

2）选中“指定IP地址”单选按钮，在“IP地址”输入框中输入相应的IP地址10.17.134.33。

在“子网掩码”输入框中输入该类IP地址的子网掩码255.255.255.0。

默认网关下输入10.17.134.1。

单击“确定”按钮。

课程：计算机网络实验时间：2011年12月14日Ⅱ、实验结论通过实验可以发现，对于完成实验内容之后，就可以将各台计算机连接到同一个网络中，并实现资源的共享。

其原因是，当安装完TCP/IP协议后，Windows XP 中的Microsoft TCP/IP提供了一种新的功能，即自动IP地址分配机制，其工作过程为：对于一个小型的网络，如果没有DHCP服务器（可以动态配置网络中的计算机，无须手工配置），它就会自动为每台计算机分配一个在本网络中具有惟一性的IP地址，从而实现了网络中各台计算机之间的相互访问。

计算机网络与通信实验报告专业：信息安全学号：100410428姓名：谢宇奇哈尔滨工业大学（威海）图1-1图1-2图1-3 -t 不停地向目标主机发送数据图1-4 -a 以IP地址格式来显示目标主机的网络地址图1-5 指定count=6次图1-6 -l 3 指定发送到目标主机的数据包的大小。

图1-7 Tracert命令的使用图1-8 Netstat命令图1-9 -s显示每个协议的统计。

图1-10 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-11 -r显示路由表。

图1-12 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-13 -n 以数字形式显示地址和端口号。

图1-14 -t 显示当前连接卸载状态。

图1-15 -o显示拥有的与每个连接关联的进程 ID。

图1-16 -p proto 显示 proto 指定的协议的连接；proto 可以是下列任何一个: TCP、UDP、TCPv6 或 UDPv6。

图1-17 all 显示现时所有网络连接的设置图1-18释放某一个网络上的IP位置图1-19 renew 更新某一个网络上的IP位置图1-20 flushdns 把DNS解析器的暂存内容全数删除图1-21 -a[ InetAddr] [ -N IfaceAddr] 显示所有接口的当前 ARP 缓存表。

图1-22 使用arp -s IP MAC 命令来绑定物理地址图1-23 arp指令的帮助图1-24 route –n查看路由信息图1-25 查看本机路由表信息图1-26 route 添加路由表图1-27 删除路由表图1-28 打印Windows 路由表图2-1 到根名称服务器上查找能解析.com的顶级域的域名实验结果图2-2 到顶级域名称服务器上查找能解析的顶级域的子域域名图2-3 到顶级域名称服务器查找能解析权威名称服务器的域名图2-4 到权威名称服务器上查找的A类型（对应的IP）图2-5 验证的IP映射图2-6利用TELNET进行SMTP的邮件发送。

计算机网络与通信技术实验报告电气0602杨一涛06291055实验一网络基本知识任务1：网络配置及网络资源共享【实验目的】1. 了解网络基本配置中包含的协议、服务和基本参数2. 掌握Windows XP系统网络组件的安装和卸载方法3. 掌握Windows XP系统共享目录的设置和使用方法【实验环境】多台具备Windows XP计算机、局域网网络环境。

【实验内容】一、参看所在机器的主机名称和网络参数，了解网络基本配置中包含的协议、服务和基本参数。

◆右键单击“我的电脑”，选择属性，单击“计算机名”，可以查看计算机名。

◆在“网上邻居”中，点击右边列表中的“查看网络链接“，右键“本地连接”，选择属性，再选择“Internet 协议(TCP/IP)”，点击属性，可以查看IP地址信息，在“安装”模块中，可以安装“客户”、“服务”及“协议”。

二、网络组件的安装和卸载方法在开始->控制面板->添加/删除程序，选择添加/删除Windows组件，选择相应的组件，并点击详细信息，选择需要的组件，按照提示操作即可。

三、设置和停止共享目录1、设置共享目录。

（对D:\temp目录设置共享权限）选中D:\temp文件夹，单击鼠标右键，在出现的快捷菜单中选择“共享”，并在出现的对话框中选择“共享”标签项。

选择“在网络上这个共享文件夹”一项，并在“共享名”后输入一个供网络中其他用户访问该资源时使用的名称。

单击“确定”，设置结束2、建立逻辑驱动器映射。

1) 在“网上邻居”中找到需要进行映射的可共享资源，单击鼠标右键，在出现的快捷菜单中选择“映射网络驱动器”一项，网络驱动器映射可以方便的访问远程和近程的文件夹，而不必每次都浏览。

2）出现对话框的“驱动器”下拉列表中选择一个驱动器名，如果每次登录网络时都要建立该连接，可选择对话框中“登录时重新连接”一项。

单击“确定”按钮，设置完成。

3) 打开“我的电脑”，可以看到该映射驱动器和本地驱动器排列在一起。

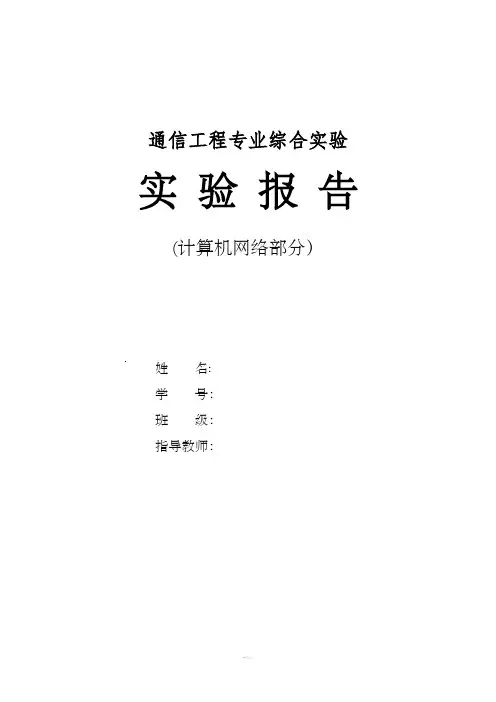

通信工程专业综合实验实验报告(计算机网络部分）姓名:学号：班级：指导教师：实验一路由器基本操作一、实验内容1、通过Console方式对路由器或交换机进行管理操作。

2、完成Telnet方式对路由器或交换机访问操作。

3、利用tftp server实现计算机和设备（交换机和路由器）之间的数据备份。

二、实验组网图三、实验步骤1、用每台PC提供的Console连线和网线，选择一台路由器或者交换机连接好。

2、网线连接时，注意选择正确的接口（区分两种不同的以太网接口）。

3、按照实验指导书完成各项试验内容。

4、完成试验后，备份你试验中形成的配置文件，用U盘考走，用于写试验报告。

四、路由器的配置文件内容#version 5.20, Release 1809P01#sysname H3C %更改系统名为H3C#super password level 3 simple test %用户级别切换到level 3 的密码为test 明文#domain default enable system %域名系统默认启用#telnet server enable %telnet服务启用#dar p2p signature-file flash:/p2p_default.mtd#port-security enable %端口安全启用#vlan 1 %虚拟局域网1#domain system %默认系统配置access-limit disablestate activeidle-cut disableself-service-url disable#user-group system %用户群系统#local-user admin %本地用户admin password cipher .]@USE=B,53Q=^Q`MAF4<1!! %密码显示为密文显示authorization-attribute level 3 %设置权限为level 3 service-type telnet %服务方式为远程登录local-user test %本地用户名改为test password cipher =W6JJ`N_LBKQ=^Q`MAF4<1!! %密码显示为密文显示service-type telnet %服务方式为远程登录#interface Aux0 %设置Aux0async mode flowlink-protocol ppp#interface Cellular0/0 %配置Cellular0/0 async mode protocollink-protocol ppp#interface Ethernet0/0 %配置Ethernet0/0 port link-mode routeip address 192.168.0.1 255.255.255.0 %ip 地址为192.168.0.1 24 #interface Serial0/0link-protocol ppp#interface NULL0#interface Vlan-interface1ip address 192.168.1.1 255.255.255.0 %设置ip及掩码#interface Ethernet0/1port link-mode bridge#interface Ethernet0/2port link-mode bridge#interface Ethernet0/3port link-mode bridge#interface Ethernet0/4port link-mode bridge#subscriber-line1/0#subscriber-line1/1#load xml-configuration#load tr069-configuration#user-interface tty 12user-interface aux 0user-interface vty 0 4authentication-mode scheme#Return五、实验中遇到的问题1、许多命令都有缩略形式，要学会使用。

南昌航空大学实验报告2019年 5月 2日课程名称：计算机网络与通信实验名称：以太网链路层帧格式分析班级：学生姓名：学号：指导教师评定：签名：一．实验目的分析Ethernet V2标准规定的MAC层帧结构，了解IEEE802.3标准规定的MAC层帧结构和TCP/IP的主要协议和协议的层次结构。

二．实验内容1.在PC机上运行WireShark截获报文，在显示过滤器中输入ip.addr==(本机IP地址)。

2.使用cmd打开命令窗口，执行“ping 旁边机器的IP地址”。

3.对截获的报文进行分析：（1）列出截获报文的协议种类，各属于哪种网络？（2）找到发送消息的报文并进行分析，研究主窗口中的数据报文列表窗口和协议树窗口信息。

三．实验过程局域网按照网络拓扑结构可以分为星形网、环形网、总线网和树形网，相应代表性的网络主要有以太网、令牌环形网、令牌总线网等。

局域网经过近三十年的发展，尤其是近些年来快速以太网（100Mb/s）、吉比特以太网（1Gb/s）和10吉比特以太网（10Gb/s）的飞速发展，采用CSMA/CD（carrier sense，multiple access with collision detection）接入方法的以太网已经在局域网市场中占有绝对的优势，以太网几乎成为局域网的同义词。

因此，本章的局域网实验以以太网为主。

常用的以太网MAC帧格式有两种标准，一种是DIX Ethernet V2标准，另一种是IEEE802.3标准。

1. Ethernet V2标准的MAC帧格式DIX Ethernet V2标准是指数字设备公司（Digital Equipment Corp.）、英特尔公司（Intel corp.）和Xerox公司在1982年联合公布的一个标准。

它是目前最常用的MAC帧格式，它比较简单，由5个字段组成。

第一、二字段分别是目的地址和源地址字段，长度都是6字节；第三字段是类型字段，长度是2字节，标志上一层使用的协议类型；第四字段是数据字段，长度在46~1500字节之间；第五字段是帧检验序列FCS，长度是4字节。

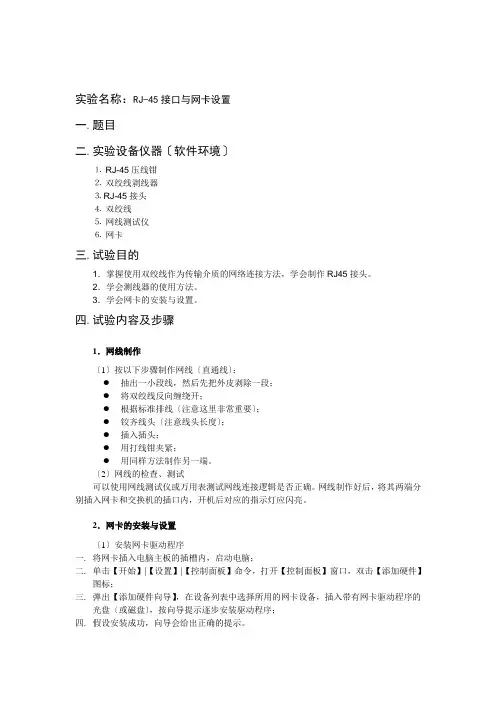

实验名称：RJ-45接口与网卡设置一.题目二.实验设备仪器〔软件环境〕⒈RJ-45压线钳⒉双绞线剥线器⒊ RJ-45接头⒋双绞线⒌网线测试仪⒍网卡三.试验目的1．掌握使用双绞线作为传输介质的网络连接方法，学会制作RJ45接头。

2．学会测线器的使用方法。

3．学会网卡的安装与设置。

四.试验内容及步骤1．网线制作〔1〕按以下步骤制作网线〔直通线〕：●抽出一小段线，然后先把外皮剥除一段；●将双绞线反向缠绕开；●根据标准排线〔注意这里非常重要〕；●铰齐线头〔注意线头长度〕；●插入插头；●用打线钳夹紧；●用同样方法制作另一端。

〔2〕网线的检查、测试可以使用网线测试仪或万用表测试网线连接逻辑是否正确。

网线制作好后，将其两端分别插入网卡和交换机的插口内，开机后对应的指示灯应闪亮。

2．网卡的安装与设置〔1〕安装网卡驱动程序一.将网卡插入电脑主板的插槽内，启动电脑；二.单击【开始】|【设置】|【控制面板】命令，打开【控制面板】窗口，双击【添加硬件】图标；三.弹出【添加硬件向导】，在设备列表中选择所用的网卡设备，插入带有网卡驱动程序的光盘〔或磁盘〕，按向导提示逐步安装驱动程序；四.假设安装成功，向导会给出正确的提示。

〔2〕网络协议的添加〔此步可略〕一般情况下，安装好网卡的驱动程序以后，最基本的TCP/IP网络协议会自动被添加到系统中。

但在某些特殊情况下，需要我们手动添加/删除网络协议：●单击【开始】|【设置】|【控制面板】命令，打开【控制面板】窗口，双击【网络连接】图标；●打开【网络连接】窗口，选中【本地连接】图标，点击右键，在弹出菜单中选【属性】；●进入【属性】对话框，选【常规】项，单击【安装】按钮；●弹出【选择网络组件类型】对话框，在【单击要安装的网络组件类型】列表中选【协议】，单击【安装】；●弹出【选择网络协议】对话框，在【网络协议】列表中选择所要的协议，单击【确定】按钮。

〔3〕网卡的设置网卡安装成功后，必须对其进行配置，配置前，必须到网络中心申请到合法的IP地址，并得到网络中心提供的域名及其IP地址、网关的IP地址。

实验名称：RJ-45接口与网卡设置一.题目二.实验设备仪器（软件环境）⒈RJ-45压线钳⒉双绞线剥线器⒊ RJ-45接头⒋双绞线⒌网线测试仪⒍网卡三.试验目的1．掌握使用双绞线作为传输介质的网络连接方法，学会制作RJ45接头。

2．学会测线器的使用方法。

3．学会网卡的安装与设置。

四.试验内容及步骤1．网线制作（1）按以下步骤制作网线（直通线）：●抽出一小段线，然后先把外皮剥除一段；●将双绞线反向缠绕开；●根据标准排线（注意这里非常重要）；●铰齐线头（注意线头长度）；●插入插头；●用打线钳夹紧；●用同样方法制作另一端。

（2）网线的检查、测试可以使用网线测试仪或万用表测试网线连接逻辑是否正确。

网线制作好后，将其两端分别插入网卡和交换机的插口内，开机后对应的指示灯应闪亮。

2．网卡的安装与设置（1）安装网卡驱动程序一.将网卡插入计算机主板的插槽内，启动计算机；二.单击【开始】|【设置】|【控制面板】命令，打开【控制面板】窗口，双击【添加硬件】图标；三.弹出【添加硬件向导】，在设备列表中选择所用的网卡设备，插入带有网卡驱动程序的光盘（或磁盘），按向导提示逐步安装驱动程序；四.若安装成功，向导会给出正确的提示。

（2）网络协议的添加（此步可略）一般情况下，安装好网卡的驱动程序以后，最基本的TCP/IP网络协议会自动被添加到系统中。

但在某些特殊情况下，需要我们手动添加/删除网络协议：●单击【开始】|【设置】|【控制面板】命令，打开【控制面板】窗口，双击【网络连接】图标；●打开【网络连接】窗口，选中【本地连接】图标，点击右键，在弹出菜单中选【属性】；●进入【属性】对话框，选【常规】项，单击【安装】按钮；●弹出【选择网络组件类型】对话框，在【单击要安装的网络组件类型】列表中选【协议】，单击【安装】；●弹出【选择网络协议】对话框，在【网络协议】列表中选择所要的协议，单击【确定】按钮。

（3）网卡的设置网卡安装成功后，必须对其进行配置，配置前，必须到网络中心申请到合法的IP地址，并得到网络中心提供的域名及其IP地址、网关的IP地址。

计算机网络与通信实验报告第一篇：计算机网络与通信实验报告计算机网络与通信实验报告（教师：杜少毅）实验名称 LAN内的资源共享与简单访问控制一、实验目的1、通过在网络邻居中进行资源共享，进行开放、禁止、有权限的访问等实验/2、取消共享的方法等，以实现可控下的访问。

2、可以采用C/S、B/S、peer to peer三种结构进行实验。

二、实验内容1、增加或删除协议，然后通过网络邻居观察协议对网络连接的影响；2、进行网络资源的共享实验，分权限设置共享，并进行共享文件的不同操作三、实验环境 Windows 8操作系统四、实验记录1、网络硬件的安装设置(实验中本步骤省略)1)安装网卡a)把网卡插入计算机的总线插槽，并用螺丝固定好；b)若非即插即用网卡，则手工设置网卡的IRQ、I/O基址等跳线；c)在Windows中安装网卡驱动程序。

2)连接网线把双绞线的接头的一端插入计算机中的网卡上，另一端插入集线器或交换机的任意一个接口。

2、软件的安装设置在网上邻居图标上单击右键打开属性窗口。

1)添加网络通讯协议——在配置标签中增加“TCP/IP”协议；2)设置：IP地址、子网掩码、网关地址、DNS地址等（由于试验中使用的本机采用的是学校的自动获取IP导致的方式，故而此处并没有进行手动设定）；3)设置文件和打印机共享服务——在配置标签中增加“Microsoft网络上的文件与打印机共享”；计算机网络与通信实验报告（教师：杜少毅）4)确认并退出，重新启动系统。

3、资源共享右击“允许别人访问的目录或驱动器”，选择“共享”，在共享标签中选中“在网络上共享本文件夹”复选框，并在“共享为”后面输入共享名；选中“允许网络用户更改我的文件夹”复选框。

计算机网络与通信实验报告（教师：杜少毅）以上三步做完后，其他用户就可以通过网络邻居访问你的共享资源了。

相互之间传送文件及删除文件以验证可以资源共享和权限。

在cmd命令窗口中使用ipconfig命令查看自己的IP地址以便于进行局域网中的文件共享操作：计算机网络与通信实验报告（教师：杜少毅）五、实验结论及分析进行以下改动，再重新观察结果：1、将上面“2、软件的安装设置”中“1）添加网络通讯协议”中的协议分别用“NetBIOS”和TCP/IP，各自结果如何？结果：在禁用了NetBIOS之后，出现了局域网中的其他电脑不能通过IP的方式访问本机的共享文件夹的情况；分析：经查资料发现，之所以在禁用了NetBIOS之后试验中的局域网中的其他用户不能通过IP的方式访问本机的共享文件夹，是因为试验中使用的这些局域网中的电脑的TCP 445端口（Server MessageBlock，SMB服务）都是关闭的，在开启了TCP 445端口后即使禁用NETBIOS也可以在局域网内实现文件夹共享。

计算机通信与网络实验报告成评语：绩教师：年月日【第一次实验】实验一访问Cisco路由和交换设备一、实验目的1.学习访问交换机和路由器的方法；2.熟悉网络连接设备及附件的使用；3.学习交换机和路由器的指令。

二、设备需求1.Cisco路由器和交换机各1台；2.PC机2台；实验中用Windows XP操作系统，装有超级终端仿真软件；3.Console控制台电缆1根。

三、实验内容1.通过Console电缆实现路由器和交换机与PC机的连接；2.正确配置PC机超级终端程序的串口参数；3.熟悉Cisco路由器和交换机的开机自检过程和输出界面；学会处理实验中出现的异常问题。

四、实验配置与结果检测超级终端配置连接时串口的缺省参数如下：端口速率：9600bit/s；数据位：8；奇偶校验：无；停止位：1；流控：无。

在配置PC机时只有与上述参数相匹配，才能成功地访问到交换机和路由器。

打开超级终端程序,启动Windows xp下【开始】→【程序】→【附件】→【通讯】下的“超级终端”程序，屏幕上依次出现如图所示的对话窗口五、交换机和路由器的初始化1.交换机的初始化：完成配置后，打开交换机电源，进入如下界面：2.路由器初始化过程完成配置后，打开路由器电源，进入界面如下：六、试验总结：通过该实验了解了路由器和交换机和PC的连接方法以及配置，为之后的实验打下基础。

实验二交换机VLAN实验一、实验目的1.学习交换机的基本设置方法2.理解交换机的端口属性3.掌握VLAN的划分和配置命令二、设备需求在实验中，我们用到了一下设备：交换机1台；PC机5台；RJ45双交线；Console 控制台电缆1根。

三、实验拓扑图实验中划分了三个vlan,实际用到的网络拓扑图如下：Vlan1的名称为liutong2，我们分配了4个ip，用到192.168.0.1,192.168.0.2以及192.168.0.9；Vlan3的名称为tianyun,分配了三个端口，我们用到了两个，分别为192.168.0.3,192.168.0.4。

南昌航空大学实验报告年月日课程名称：计算机网络与通信实验名称：传输层协议分析班级：学生姓名：学号： 2212893107指导教师评定：签名：一．实验目的理解TCP报文首部格式和字段的作用，TCP连接的建立和释放过程，TCP数据传输的编号与确认的过程；学习TFTP工具3CDaemon软件的使用，分析UDP协议报文格式。

二．实验内容1.TCP协议基本分析2. UDP协议分析三．实验过程1.TCP协议基本分析1.TCP的报文格式，2. TCP连接的建立，3. TCP数据的传送4. TCP连接的释放步骤1 相邻两台机器分别为PCA和PCB。

在PCB上下载并安装Telnetd，然后建立用于登录的用户和密码。

步骤2在PCA上运行WireShark进行报文截获，同时设置相应的显示过滤规则。

步骤3PCA上打开Windows命令窗口，执行telnet到PCB，然后执行“exit”退出，从而完成一次TCP协议连接的建立和释放。

步骤4分析截获报文中数据发送部分的第一条TCP报文及其确认报文。

步骤5步骤6TCP连接建立时，其报文首部与其他TCP报文不同，有一个option字段，它的作用是什么，值给多少？结合IEEE802.3协议规定的以太网最大帧长度分析此数据是怎么样得出的。

步骤7分析TCP连接的释放过程中，选择TCP连续撤消的四个报文，将报文信息填入下表：步骤8分析TCP数据传送阶段的前8个报文，将报文信息填入下表：请写出TCP 数据部分长度的计算公式。

数据传送阶段第一个报文的序号字段值是否等于连接建立时第三个报文的序号？ 2. UDP 协议分析步骤1相邻两台机器分别为PCA 和PCB 。

步骤2 根据3CDeamon 软件的配置，在PCA 上配置TFTP server 功能，在PCB 上配置TFTP client 功能。

选择TFTP client 要从TFTP server 下载的文件名。

步骤3 运行PCA 、PCB 上的Wireshark ，开始报文截获。

计算机网络实验报告第一篇：计算机网络实验报告计算机网络实验报告年级：专业：班级：姓名：学号：实验地点：实验时间：指导教师签字：成绩：实验名称：1.实验目的和要求：2.实验原理：3.实验用的软硬件环境4.操作方法与实验步骤5.实验内容及实验数据记录6.分析、建议、问题讨论第二篇：计算机网络实验报告计算机网络实验报告课程_ _ 实验名称 _姓名_________ ________ 实验日期：学号________ _________ 实验报告日期：同组人姓名_________________ 报告退发：(订正、重做)同组人学号_ _______________________ 教师审批签字：一.实验名称二.环境（详细说明运行的操作系统，网络平台，机器的IP地址）三.实验目的""四.实验内容及步骤（包括主要流程和说明，分工说明）五.实验结果六.实验中的问题及心得第三篇：计算机网络实验报告（模版）福建农林大学计算机与信息学院课程名称：姓名：系：专业：年级：学号：指导教师：职称：信息工程类实验报告计算机网络计算机科学与技术系计算机科学与技术2011级周术成老师2014年月日福建农林大学计算机与信息学院实验报告系：计算机与信息系专业：计算机科学与技术年级：2011姓名：学号：实验课程：_计算机网络实验室号____田C-305__计算机号：实验时间：指导教师签字：成绩：实验一以太网组网实验1．实验目的和要求1．熟悉局域网所使用的基本设备 2.掌握以太网组建方法 3.掌握网络连通性测试方法2．实验原理以太网事实上是一簇局域网技术，不同的以太网在链路层帧头的格式、电缆的类型和传输速度上有很大的差异以太网可以利用同轴电缆、双绞线、光缆等不同的传输介质进行组网，也可以运行10Mb/s、100Mb/s、1000Mb/s 的网络速度。

不管采用何种传输介质，以及网络速度各不相同，只要是以太网，采用的都是CSMA/CD介质访问控制方法。

计算机网络实验报告计算机网络实验报告（通用19篇）在生活中，报告的使用频率呈上升趋势，报告包含标题、正文、结尾等。

我们应当如何写报告呢？以下是小编帮大家整理的计算机网络实验报告，欢迎大家借鉴与参考，希望对大家有所帮助。

计算机网络实验报告篇1一、实验目的1、掌握文件的复制、移动、删除；2、掌握文件的重命名、属性的设置；3、掌握文件的查找；4、掌握文件夹选项操作。

5、通过控制面板查看和修改主要输入输出设备的设置；6、查看和修改系统基本配置信息。

7、通过用户管理设置，使计算机为多人合用，同时管理员可以根据需要控制其它用户的操作权限；8、通过对计算机的环境设置，优化计算机的性能，加强用户的计算机安全意识，提高计算机病毒应对能力。

二、实验任务1、查找文件“notepad、exe”，在D盘上以自己的学号为名建立一个新的文件夹，在此文件夹内建一名为“记事本”的文件夹，将文件“notepad、exe”复制到“记事本”文件夹下面，属性修改为“只读”，然后在桌面上创建“notepad、exe”文件的快捷方式。

2、显示“我的文档”文件夹下所有文件的扩展名。

3、修改鼠标、显示器、输入法的设置。

4、显示系统硬件配置信息。

5、添加删除程序。

6、添加、删除用户，修改用户信息。

7、修改虚拟内存设置，优化计算机性能三、实验检查内容1、是否在E区建立以自己学号为名的文件夹2、是否在学号文件夹中创建名为“记事本”的文件夹3、是否将“notepad、exe”文件复制到“记事本”文件夹中4、“notepad、exe”文件的属性是否修改为“只读”5、是否在桌面上创建“notepad、exe”文件的快捷方式6、是否显示文件的扩展名7、修改鼠标处于“正常选择”状态的显示图形8、修改显示器的分辨率9、设置CTRL+SHIFT+1为某种中文输入法的热键10、设置Windows系统在“关闭程序”事件时的声音11、查找本机CPU的频率12、写出本机网络适配器的名称13、添加一个以自己学号为名的用户14、将虚拟内存设置到D区，最大值为1GB。

(10)退出Ethereal。

1、掌握PING命令的基本使用方法（包括参数的使用），对网络常见故障利用命令进行分析判断：2、用Tracert命令用来显示数据包到达目标主机所经过的路径，并显示到达每个节点的时间，分析网络延时产生的原因。

3、利用Netstat命令了解网络的整体使用情况。

显示当前正在活动的网络连接的详细信息，例如显示网络连接、路由表和网络接口信息，统计目前总共有哪些网络连接正在运行。

4、利用IPCONFIG命令显示所有当前的TCP/IP网络配置值、刷新动态主机配置协议(DHCP)和域名系统(DNS)设置。

使用不带参数的IPCONFIG显示所有适配器的IP地址、子网掩码、默认网关。

5、利用ARP确定对应IP地址的网卡物理地址。

查看本地计算机或另一台计算机的ARP高速缓存中的当前内容。

DNS层次查询、SMTP协议分析1、熟练掌握nslookup命令，并对nslookup命令的参数进行熟练掌握。

13个根名称服务器： 198.41.0.4 美国 192.228.79.201 美国（另支持IPv6） 192.33.4.12 法国 128.8.10.90 美国 192.203.230.10 美国 192.5.5.241 美国（另支持IPv6） 192.112.36.4 美国 128.63.2.53 美国（另支持IPv6） 192.36.148.17 瑞典 192.58.128.30 美国 193.0.14.129 英国（另支持IPv6）L. 198.32.64.12 美国 202.12.27.33 日本（另支持IPv6）2、利用TELNET进行SMTP的邮件发送。

3、熟练掌握抓包软件ethereal。
