牛头刨床2011640机械设计

目录一、设计题目 (2)1、牛头刨床的机构运动简图 (2)2、工作原理 (2)二、原始数据 (3)三、机构的设计与分析 (4)1、齿轮机构的设计 (4)2、凸轮机构的设计 (10)3、导杆机构的设计 (16)四、设计过程中用到的方法和原理 (26)1、设计过程中用到的方法 (26)2、设计过程中用到的原理 (26)五、参考文献 (27)六、小结 (28)一、设计题目——牛头刨床传动机构1、牛头刨床的机构运动简图2、工作原理牛头刨床是对工件进行平面切削加工的一种通用机床，其传动部分由电动机经带传动和齿轮传动z0—z1、z1、—z2，带动曲柄2作等角速回转。

刨床工作时，由导杆机构2、3、4、5、6带动刨刀作往复运动，刨头右行时，刨刀进行切削，称为工作行程；刨头左行时，刨刀不进行切削，称为空回行程，刨刀每切削完一次，利用空回行程的时间，固结在曲柄O2轴上的凸轮7通过四杆机构8、9、10与棘轮11和棘爪12带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。

二、原始数据设计数据分别见表1、表2、表3.三、机构的设计与分析1、齿轮机构的设计已知条件设计内容与步骤 （1）计算齿轮2z 的齿数由0201'12010102n n z z z z d d i =⨯⨯=（1~1） 得 39644030013161001440n z d z z d n z 2102'1001012=⨯⨯⨯⨯⨯==（2）选择传动类型① ()()40z ~16z 10：按满足不根切、重迭系数.21≥ε、齿顶圆齿厚m 4.0s a ≥、节点位于单齿啮合区4个条件从封闭图中选择变位系数 400.0x 0= 250.0x 1-=0150.0250.0400.0x x 10>=-=+ （1~2）故()()40z ~16z 10采用正传动。

② ()()39z ~13z 2'1：按满足不根切、重迭系数.21≥ε、齿顶圆齿厚m 4.0s a ≥、节点位于单齿啮合区4个条件从封闭图中选择变位系数300.0x '1= 400.0x 2-= 0100.0400.0300.0x x 2'1<-=-=+ （1~3）故()()39z ~13z 2'1采用负传动。

牛头刨床中导杆机构的运动分析及动态静力分析第一章机械原理课程设计的目的和任务1课程设计的目的：机械原理课程设计是高等工业学校机械类学生第一次全面的机械运动学和动力学分析与设计的训练，是本课程的一个重要教学环节。

起目的在于进一步加深学生所学的理论知识，培养学生的独立解决有关课程实际问题的能力，使学生对于机械运动学和动力学的分析和设计有一个比较完整的概念，具备计算，和使用科技资料的能力。

在次基础上，初步掌握电算程序的编制，并能使用电子计算机来解决工程技术问题。

2课程设计的任务：机械原理课程设计的任务是对机器的主题机构进行运动分析。

动态静力分析，并根据给定的机器的工作要求，在次基础上设计；或对各个机构进行运动设计。

要求根据设计任务，绘制必要的图纸，编制计算程序和编写说明书等。

第二章、机械原理课程设计的方法机械原理课程设计的方法大致可分为图解法和解析法两种。

图解法几何概念比较清晰、直观；解析法精度较高。

第三章、机械原理课程设计的基本要求1．作机构的运动简图，再作机构两个位置的速度，加速度图，列矢量运动方程；2．作机构两位置之一的动态静力分析，列力矢量方程，再作力的矢量图；3.用描点法作机构的位移，速度，加速度与时间的曲线。

第四章机械原理课程设计的已知条件1、机构简介图1表1 设计数据牛头刨床是一种用于平面切削加工的机床，如图1所示。

电动机经过皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。

刨床工作时，由导杆机构2－3－4－5－6带动刨头6和刨刀7作往复运动。

刨头右行时，刨刀不切削，称为空回行程，此时要求速度较高，以提高生产率。

为此刨床采用有急回运动的导杆机构。

刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1－9－10－11与棘轮带动螺旋机构（图1中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。

刨头在工作过程中，受到很大的切削阻力（在切削的前后各有一段0.05H的空刀距离，简图1，b），而空回行程中则没有切削阻力。

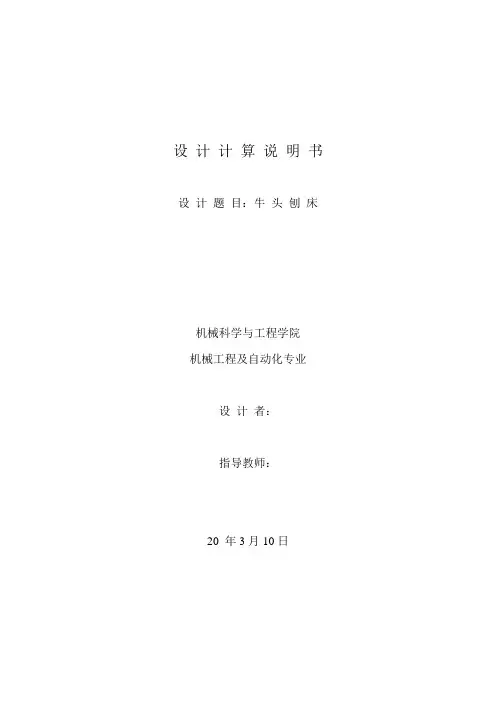

设计计算说明书设计题目：牛头刨床机械科学与工程学院机械工程及自动化专业设计者：指导教师：20 年3月10日目录1 设计题目 (3)1.1 工作原理 (3)1.2 设计要求 (3)1.3 设计内容 (3)2 设计计算过程 (3)2.1 传动方案的拟定与分析 (3)2.2 选择电动机 (4)2.3 机械系统运动和动力参数计算 (5)2.4带传动的设计计算 (6)2.5高速级斜齿轮传动的设计计算 (8)2.6低速级斜齿轮传动的设计计算 (11)2.7 三轴的设计计算及校核 (16)2.8 滚动轴承的选择计算 (20)2.9 键联接的选择及验算 (25)2.10 联轴器的选择 (27)2.11 箱体设计 (27)2.12 润滑方式和密封装置的选择 (27)3 设计小结 (28)3.1 课程设计的体会 (28)3.2 设计的优缺点 (28)3.3 设计的改进意见 (28)4 参考文献 (28)图1图2 ）两种方案的比较与选择。

2 选择轴的材料轴的材料选45钢，调质处理。

由《机械设计》表8-1查得，MPa b 640=σ，MPa s 355=σ，MPa 2751=-σ，MPa 1551=-τ，MPa 60][1=-σ。

由表8-3，取1100=A3 输出轴的功率kW P 39.33=、转速m in /99.493r n =，转矩mm N T ⋅=6476203 图3F F F H t H 591912=-=垂直面支反力d F M a a ⨯==1733212211)(M L L F a V =++L L M L F F a r V 2121=+-=F F F V r V 224512=-=（4）计算轴的弯矩，并画弯矩图图4L L L L L F F Q H )(323211+-++=F F F F Q R H H 78812=-+=垂直方向支反力3321)(L F L L F t V =+L L L F F t V 651556527173231+⨯=+=N F F F 1914=-=F F t A 6177tan 11==βF F t A 2579tan 22==β水平面支反力)(3211F L L L F H +++L L L L L F F t H )(213211++-+=F F F F t H t H 2112--=垂直方向支反力)(3211+++-V L L L F L L L F F R V )(13211+++=N F F F H t H 591912=-=垂直面支反力d F M a a ⨯⨯==21817332122211)(L F M L L F r a V =++L L M L F F a r V 2.6515022452121⨯=+-=N F F F V r V 224512=-=合成支反力F F F H V r 68521211=+=F F F H V r 156022222=+=。

机械原理牛头刨床课程设计----运动分析第一篇：机械原理牛头刨床课程设计----运动分析3的角位移l1=120;l6=240;x=-pi/6:2*pi/36:11*pi/6;y=atan((l6+l1*sin(x))./(l1*cos(x)));fori=14:1:31 y(i)=pi+y(i);end >> plot(x*180/pi,y*180/pi) E的位移 l1=120;l6=240;x=-pi/6:2*pi/36:11*pi/6;y=atan((l6+l1*sin(x))./(l1*cos(x)));for i=14:1:31 y(i)=pi+y(i);end l=466.507;l3=500;l4=97.929;a=pi-asin((l-l3*sin(y))./l4);b=l3*cos(y)+l4*cos(a);plot(x*180/pi,b) 4的角位移l1=120;l6=240;x=-pi/6:2*pi/36:11*pi/6;y=atan((l6+l1*sin(x))./(l1*cos(x)));for i=14:1:31 y(i)=pi+y(i);end l=466.507;l3=500;l4=97.929;a=pi-asin((l-l3*sin(y))./l4);>> plot(x*180/pi,a*180/pi)3的角速度l1=120;l6=240;x1=-pi/6:2*pi/36:11/6*pi;y1=l1*2*pi*(l1+l6*sin(x1))./(l6*l6+l1*l1+2*l6 *l1*sin(x1));plot(x1*180/pi,y)4的角速度l1=120;l6=240;>> x=-pi/6:2*pi/36:11*pi/6;>> y=atan((l6+l1*sin(x))./(l1*cos(x)));>> for i=14:1:31 y(i)=pi+y(i);end >> l=466.507;l3=500;l4=97.929;>> a=pi-asin((l-l3*sin(y))./l4);>>y1=l1*2*pi*(l1+l6*sin(x))./(l6*l6+l1*l1+2*l6*l1*sin(x));>>y4=(y1.*l3.*cos(y))./(l4.*cos(a));>> plot(x*180/pi,y4)E的速度l1=120;l6=240;x=-pi/6:2*pi/36:11*pi/6;y=atan((l6+l1*sin(x))./(l1*cos(x)));fori=14:1:31 y(i)=pi+y(i);end l=466.507;l3=500;l4=97.929;a=pi-asin((l-l3*sin(y))./l4);y1=l1*2*pi*(l1+l6*sin(x))./(l6*l6+l1*l1+2*l6*l1*sin(x ));>> v=-(y1.*l3.*sin(y+a))./cos(a);>> plot(x*180/pi,v)3的角加速度l1=120;l6=240;x=-pi/6:2*pi/36:11*pi/6;y3=(l6.*l6-l1.*l1).*l6.*l1.*2.*2.*pi.*pi.*cos(x)./((l6.*l6+l1.*l1+2.*l6.*l1.*sin(x)).* (l6.*l6+l1.*l1+2.*l6.*l1.*sin(x)));>>plot(x*180/pi,y3)4的角加速度>> l1=120;l6=240;x=-pi/6:2*pi/36:11*pi/6;y=atan((l6+l1*sin(x))./(l1*cos(x)));fori=14:1:31 y(i)=pi+y(i);end l=466.507;l3=500;l4=97.929;a=pi-asin((l-l3*sin(y))./l4);y1=l1*2*pi*(l1+l6*sin(x))./(l6*l6+l1*l1+2*l6*l1*sin(x ));y4=-(y1.*l3.*cos(y))./(l4.*cos(a));>> y3=(l6.*l6-l1.*l1).*l6.*l1.*2.*2.*pi.*pi.*cos(x)./((l6.*l6+l1.*l1+2.*l6.*l1.*sin(x)).* (l6.*l6+l1.*l1+2.*l6.*l1.*sin(x)));a4=((y3.*l3.*cos(y)-y1.*y1.*l3.*sin(y)).*l4.*cos(a)+y1.*l3.*l4.*cos(y).*sin(a).*y4)./((l4.*c os(a)).*(l4.*cos(a)));>> plot(x*180/pi,a4)E的加速度l1=120;l6=240;x=-pi/6:2*pi/36:11*pi/6;y=atan((l6+l1*sin(x))./(l1*cos(x)));fori=14:1:31 y(i)=pi+y(i);end l=466.507;l3=500;l4=97.929;a=asin((l-l3*sin(y))./l4);y1=l1*2*pi*(l1+l6*sin(x))./(l6*l6+l1*l1+2*l6*l1*sin(x ));y4=-(y1.*l3.*cos(y))./(l4.*cos(a));y3=(l6.*l6-l1.*l1).*l6.*l1.*2.*2.*pi.*pi.*cos(x)./((l6.*l6+l1.*l1+2.*l6.*l1.*sin(x)).* (l6.*l6+l1.*l1+2.*l6.*l1.*sin(x)));>> e=-((y3.*l3.*sin(y-a)+y1.*l3.*cos(y+a).*(y1+y4)).*cos(a)+y1.*l3.*sin(y+a).*sin(a).*y4). /(cos(a).*cos(a));>> plot(x*180/pi,e)第二篇：机械原理课程设计牛头刨床机械原理课程设计——牛头刨床设计说明书（3）待续2.6．滑块6的位移，速度，加速度随转角变化曲线§其位移，速度，加速度随转角变化曲线如图所示：三．设计方案和分析§3.1方案一3.1.1方案一的设计图3.1.2方案一的运动分析及评价（1）运动是否具有确定的运动该机构中构件n=5。

机械原理课程设计学生姓名：xxx指导教师：xxx学院：xxx专业班级：xxx学号xxx2018年1月前言机械原理课程设计是高等工业学校机械类专业学生第一次较全面的机械运动学和动力学分析与设计的训练，是本课程的一个重要实践环节。

是培养学生机械运动方案设计、创新设计以及应用计算机对工程实际中各种机构进行分析和设计能力的一门课程。

其基本目的在于：（１）进一步加深学生所学的理论知识，培养学生独立解决有关本课程实际问题的能力。

（２）使学生对于机械运动学和动力学的分析设计有一较完整的概念。

（３）使学生得到拟定运动方案的训练，并具有初步设计选型与组合以及确定传动方案的能力。

（４）通过课程设计，进一步提高学生运算、绘图、表达、运用计算机和查阅技术资料的能力。

（5）培养学生综合运用所学知识，理论联系实际，独立思考与分析问题能力和创新能力。

机械原理课程设计的任务是对机械的主体机构（连杆机构、飞轮机构凸轮机构）进行设计和运动分析、动态静力分析，并根据给定机器的工作要求，在此基础上设计凸轮、齿轮、飞轮等。

目录1、课程设计任务书 (3)(1)工作原理及工艺动作过程 (3)(2)原始数据及设计要求 (4)2、设计（计算）说明书 (5)（1）画机构的运动简图 (5)（2）机构运动分析 (7)对位置120°点进行速度分析和加速度分析 (7)（3）对位置120°点进行动态静力分析 (11)3、摆动滚子从动件盘形凸轮机构的设计 (14)4、齿轮的设计 (17)5、参考文献 (18)6、心得体会 (19)7、附件 (19)一、课程设计任务书1. 工作原理及工艺动作过程牛头刨床是一种用于平面切削加工的机床。

刨床工作时, 如图(1-1）所示，由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。

刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀；刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。

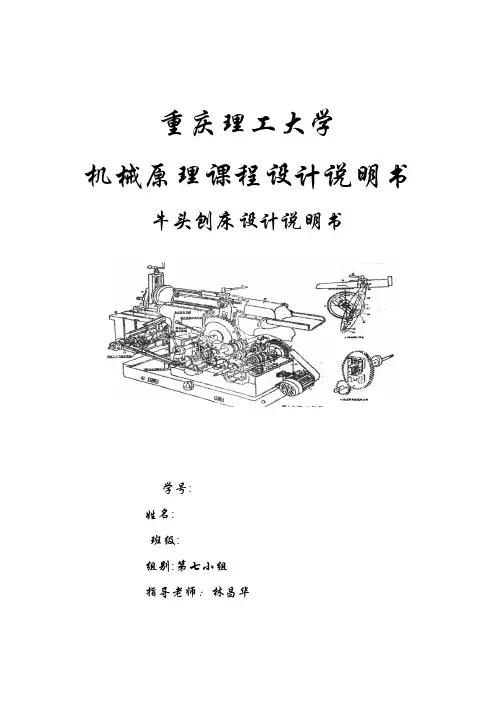

重庆理工大学机械原理课程设计说明书牛头刨床设计说明书学号:姓名:班级:组别:第七小组指导老师：林昌华目录一、概述 (3)1、设计目的 (3)2、设计任务 (3)3、设计方法 (3)二、牛头刨床机构简介 (3)三、导杆机构的运动分析 (4)1、速度分析 (6)2、加速度分析 (8)3、刨头位移线图 (11)四、凸轮机构设计 (11)1、凸轮设计要求 (11)2、凸轮机构从动件位移、速度、加速度线图 (13)五、齿轮机构设计 (14)1、齿轮设计要求 (14)2、齿轮计算 (15)3、绘制齿轮啮合区图 (18)六、设计自我评述与体会 (18)七、设计参考文献 (20)一、概述1.机械原理课程设计目的机械原理课程设计是培养学生掌握机械系统运动方案设计能力的技术基础课程，它是机械原理课程学习过程中的一个重要实践环节。

机械原理课程设计目的在于巩固和加深所学的理论知识，培养学生独立解决有关本课程实际问题的能力，使学生对于常用机构（连杆机构、凸轮机构和齿轮机构）设计和运动分析有比较完整的认识，。

以及熟悉机械系统设计的步骤及方法，其中包括选型、运动方案的确定、运动学和动力学的分析和整体设计等，进一步提高设计计算和解决工程技术问题的能力2、机械原理课程设计任务机械原理课程设计任务是对主体机构进行设计和运动分析，并根据给定机器的工作要求，在此基础上绘制凸轮、齿轮；或对各机构进行运动分析。

要求学生根据设计任务在规定时间内完成1# 设计图一张，3# 设计图两张，设计说明书一份（20页左右）。

3、机械原理课程设计方法机械原理课程设计方法大致可以分为图解法和解析法。

图解法几何概念较清晰直观；解析法精度较高，本设计主要用图解法进行设计二、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床，如图一，电动机经皮带和齿轮传动，带动曲柄2 和固接在其上的凸轮8。

刨床工作时，由导杆机构2-3-4-5-6带动滑枕6和刨刀7作往复运动。

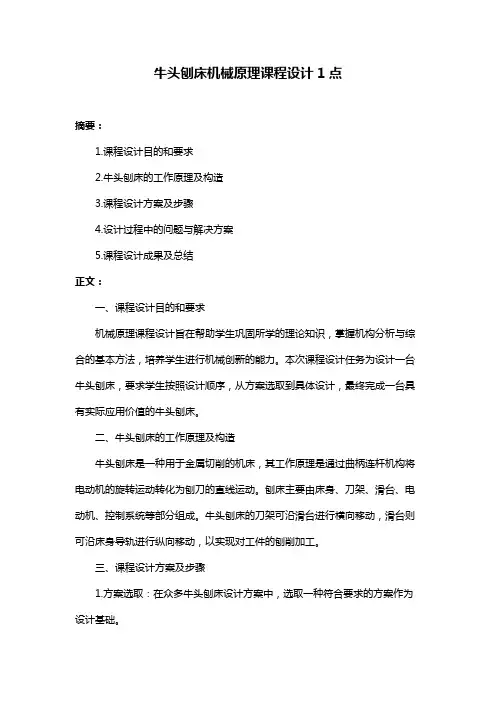

牛头刨床机械原理课程设计1点摘要：1.课程设计目的和要求2.牛头刨床的工作原理及构造3.课程设计方案及步骤4.设计过程中的问题与解决方案5.课程设计成果及总结正文：一、课程设计目的和要求机械原理课程设计旨在帮助学生巩固所学的理论知识，掌握机构分析与综合的基本方法，培养学生进行机械创新的能力。

本次课程设计任务为设计一台牛头刨床，要求学生按照设计顺序，从方案选取到具体设计，最终完成一台具有实际应用价值的牛头刨床。

二、牛头刨床的工作原理及构造牛头刨床是一种用于金属切削的机床，其工作原理是通过曲柄连杆机构将电动机的旋转运动转化为刨刀的直线运动。

刨床主要由床身、刀架、滑台、电动机、控制系统等部分组成。

牛头刨床的刀架可沿滑台进行横向移动，滑台则可沿床身导轨进行纵向移动，以实现对工件的刨削加工。

三、课程设计方案及步骤1.方案选取：在众多牛头刨床设计方案中，选取一种符合要求的方案作为设计基础。

2.机构运动简图绘制：根据所选方案，绘制牛头刨床机构的运动简图，并对各运动部件进行坐标设定。

3.机构运动分析：对所绘简图进行运动分析，计算各点的速度和加速度，以确保机构运动合理且符合设计要求。

4.动态静力分析：对牛头刨床机构进行动态静力分析，以验证其在工作过程中的稳定性和安全性。

5.结构设计与优化：根据运动分析和动态静力分析结果，对牛头刨床的结构进行设计与优化，以提高其性能和实用性。

6.编写课程设计说明书：整理整个设计过程，编写课程设计说明书，包括设计目的、原理、方案、过程、结果和总结等内容。

四、设计过程中的问题与解决方案在设计过程中，可能会遇到一些问题，如机构运动不合理、结构不稳定等。

针对这些问题，可以通过修改设计方案、优化结构布局、调整运动参数等方法进行解决。

五、课程设计成果及总结完成牛头刨床的课程设计后，学生将具备机械创新的能力，能够运用所学的理论知识解决实际问题。

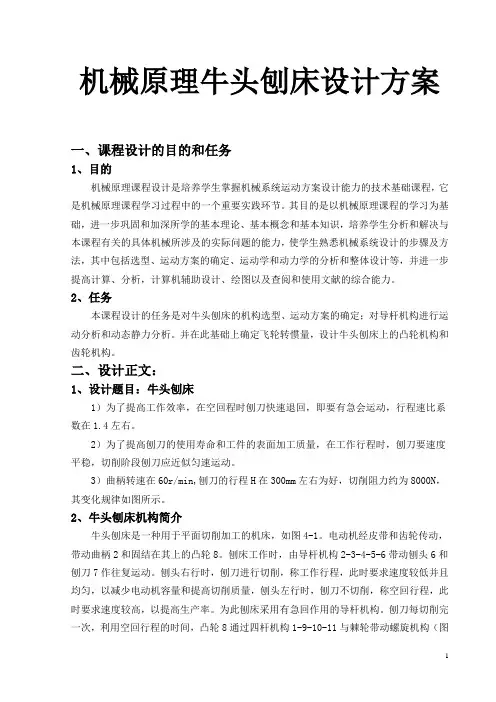

机械原理牛头刨床设计方案一、课程设计的目的和任务1、目的机械原理课程设计是培养学生掌握机械系统运动方案设计能力的技术基础课程，它是机械原理课程学习过程中的一个重要实践环节。

其目的是以机械原理课程的学习为基础，进一步巩固和加深所学的基本理论、基本概念和基本知识，培养学生分析和解决与本课程有关的具体机械所涉及的实际问题的能力，使学生熟悉机械系统设计的步骤及方法，其中包括选型、运动方案的确定、运动学和动力学的分析和整体设计等，并进一步提高计算、分析，计算机辅助设计、绘图以及查阅和使用文献的综合能力。

2、任务本课程设计的任务是对牛头刨床的机构选型、运动方案的确定；对导杆机构进行运动分析和动态静力分析。

并在此基础上确定飞轮转惯量，设计牛头刨床上的凸轮机构和齿轮机构。

二、设计正文：1、设计题目：牛头刨床1）为了提高工作效率，在空回程时刨刀快速退回，即要有急会运动，行程速比系数在1.4左右。

2）为了提高刨刀的使用寿命和工件的表面加工质量，在工作行程时，刨刀要速度平稳，切削阶段刨刀应近似匀速运动。

3）曲柄转速在60r/min,刨刀的行程H在300mm左右为好，切削阻力约为8000N，其变化规律如图所示。

2、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床，如图4-1。

电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。

刨床工作时，由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。

刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。

为此刨床采用有急回作用的导杆机构。

刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。

刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约5H的空刀距离，见图4-1，b），而空回行程中则没有切削阻力。

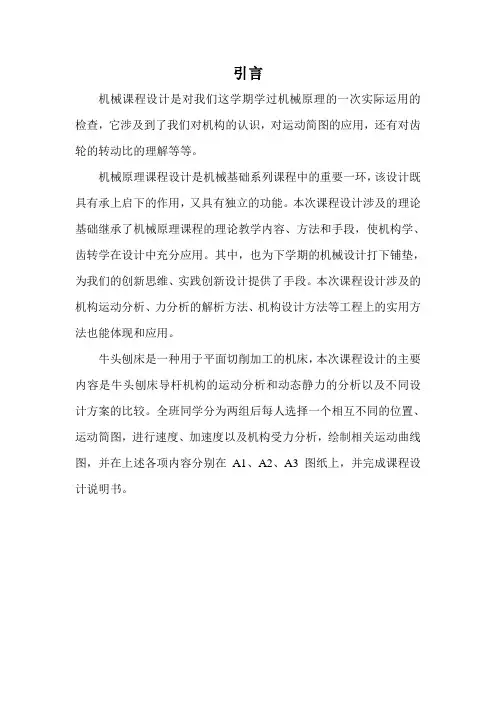

引言机械课程设计是对我们这学期学过机械原理的一次实际运用的检查，它涉及到了我们对机构的认识，对运动简图的应用，还有对齿轮的转动比的理解等等。

机械原理课程设计是机械基础系列课程中的重要一环，该设计既具有承上启下的作用，又具有独立的功能。

本次课程设计涉及的理论基础继承了机械原理课程的理论教学内容、方法和手段，使机构学、齿转学在设计中充分应用。

其中，也为下学期的机械设计打下铺垫，为我们的创新思维、实践创新设计提供了手段。

本次课程设计涉及的机构运动分析、力分析的解析方法、机构设计方法等工程上的实用方法也能体现和应用。

牛头刨床是一种用于平面切削加工的机床，本次课程设计的主要内容是牛头刨床导杆机构的运动分析和动态静力的分析以及不同设计方案的比较。

全班同学分为两组后每人选择一个相互不同的位置、运动简图，进行速度、加速度以及机构受力分析，绘制相关运动曲线图，并在上述各项内容分别在A1、A2、A3图纸上，并完成课程设计说明书。

牛头刨床工作原理牛头刨床是一种用于平面切削加工的机床。

刨床工作时,如图1-1（a）所示，由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。

刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀；刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。

为此刨床采用有急回作用的导杆机构。

刨头在工作行程中，受到很大的切削阻力，而空回行程中则没有切削阻力，切削阻力如图1-1（b）所示。

图1-1（a）图1-1（b）方案选择方案（a）采用偏置曲柄滑块机构。

机构最为简单，能承受较大载荷，但其存在较大的缺点。

一是由于执行件行程较大，则要求有较长的曲柄，从而带来机构所需活动空间较大;二是机构随着行程速比系数K的增大，压力角也增大，使传力特性变坏。

方案（b）由曲柄摇杆机构与摇杆滑块机构串联而成。

该方案在传力特性和执行件的速度变化方面比方案（a）有所改进，但在曲柄摇杆机构AB C D中，随着行程速比系数K的增大，机构的最大压力角仍然较大，而且整个机构系统所占空间比方案（a）更大。

青岛理工大学琴岛学院课程设计说明书课题名称：机械原理课程设计学院：机电工程系专业班级：机械113学号：20110201083学生：张三指导老师：李燕青岛理工大学教务处2013 年 12月 27日《机械原理课程设计》评阅书摘要选取方案三，利用图解法对1点和6电状态时牛头刨床导杆机构进行运动分析、动态静力分析，并汇总本方案所得各位置点的速度、加速度、机构受力数据绘制曲线图。

进行方案比较，确定最佳方案。

将一个班级分为 3 组，每组11人左右，一组选择一个备选方案进行如下分析工作：课程设计内容：牛头刨床导杆机构的运动分析、动态静力分析；（1）绘制机构运动简图（两个位置）；（2）速度分析、加速度分析；（3）机构受力分析（求平衡力矩）；（4）绘制运动线图。

（上述三项作在一张A1号图纸上）精选文档目录摘要 (I)1设计任务 (1)2导杆机构的基本尺寸确定 (2)3 导杆机构的运动分析 (4)3.1 速度分析 (4)3.2 加速度分析 (5)4导杆机构的动态静力分析 (8)4.1 运动副反作用力分析 (8)4.2 曲柄平衡力矩分析 (10)总结 (11)致谢 (12)参考文献 (13)1设计任务一、课程设计的性质、目的和任务机械原理课程设计是高等工业学校机械类专业学生第一次较全面的机械运动学和动力学分析与设计的训练，是本课程的一个重要教学环节。

其意义和目的在于：以机械系统运动方案设计为结合点，把机械原理课程设计的各章理论和方法融会贯通起来，进一步巩固和加深学生所学的理论知识；培养学生独立解决有关本课程实际问题的能力，使学生对于机械运动学和动力学的分析和设计有一个较完整的概念，具备计算、制图和使用技术资料的能力。

二、课程设计教学的内容和要求将一个班级进行分组，每组10人左右，一组选择一个备选方案进行如下分析工作：课程设计内容：牛头刨床导杆机构的运动分析、动态静力分析；（1）绘制机构运动简图；（2）速度分析、加速度分析；（1张1号图纸）（3）机构动态静力分析；（4）绘制运动线图。

牛头刨床毕业设计篇一：牛头刨床课程设计河南理工大学《机械原理》课程设计计算说明书设计题目学院械 10升2 班专业班级机学生姓名学号指导教师月日至日共 1 周年月日牛头刨床中导杆机构的运动分析及动态静力分析第一章机械原理课程设计的目的和任务1课程设计的目的：机械原理课程设计是高等工业学校机械类学生第一次全面的机械运动学和动力学分析与设计的训练，是本课程的一个重要教学环节。

起目的在于进一步加深学生所学的理论知识，培养学生的独立解决有关课程实际问题的能力，使学生对于机械运动学和动力学的分析和设计有一个比较完整的概念，具备计算，和使用科技资料的能力。

在次基础上，初步掌握电算程序的编制，并能使用电子计算机来解决工程技术问题。

2课程设计的任务：机械原理课程设计的任务是对机器的主题机构进行运动分析。

动态静力分析，并根据给定的机器的工作要求，在次基础上设计；或对各个机构进行运动设计。

要求根据设计任务，绘制必要的图纸，编制计算程序和编写说明书等。

第二章、机械原理课程设计的方法机械原理课程设计的方法大致可分为图解法和解析法两种。

图解法几何概念比较清晰、直观；解析法精度较高。

第三章、机械原理课程设计的基本要求1．作机构的运动简图，再作机构两个位置的速度，加速度图，列矢量运动方程； 2．作机构两位置之一的动态静力分析，列力矢量方程，再作力的矢量图； 3.用描点法作机构的位移，速度，加速度与时间的曲线。

第四章机械原理课程设计的已知条件设计数据：第五章选择设计方案1机构运动简图xCx2A4图１－１2、选择表Ⅰ中方案Ⅰ。

第六章机构运动分析1、曲柄位置“1”速度分析，加速度分析（列矢量方程，画速度图，加速度图）取曲柄位置“1”进行速度分析。

因构件2和3在A处的转动副相连，故VA2=VA3，其大小等于W2lO2A，方向垂直于O2 A线，指向与ω2一致。

ω2=2πn2/60 rad/s=6.28rad/sυA3=υA2=ω2·lO2A=6.28×0.11m/s=0.69m/s（⊥O2A）取构件3和4的重合点A进行速度分析。

i目录一: 机械原理课程设计内容、要求以及目的 1 二：牛头刨床机构简介及原始数据 1 三：机构方案的初步确定 3 1：曲柄滑块机构与摆动导杆机构 32：曲柄滑块机构与扇形齿轮齿条机构 53：综合评定确定方案7 四：机构工艺动作分解及运动循环图8 五：主机构尺度综合及运动特性评定9 六：电动机功率与型号的确定22 七: 主机构受力分析25 八：飞轮转动惯量的计算30 九：减速机构以及工作台进给机构的确定32 十：设计心得与体会35 十一：参考资料36- 1 - 一：课程设计题目、内容及其目的题目：牛头刨床内容：平面刨削机床运动简图设计及分析，计算刨削机构在指定位置的速度、加速度、受力、绘制位移、速度、加速度曲线、平衡力矩曲线、等效阻力矩曲线以及等效驱动力曲线。

根据上述得到的数据，确定飞轮转动惯量。

目的：1：学会机械运动见图设计的步骤和方法；2：巩固所学的理论知识，掌握机构分析与综合的基本方法；3：培养学生使用技术资料，计算作图及分析与综和能力；4：培养学生进行机械创新设计的能力。

二：牛头刨床简介,机构的要求及原始数据1：牛头刨床简介牛头刨床是一种用于平面切削加工的机床，如图1。

电动机经皮带和齿轮传动，经过减速机构减速从而带动曲柄1。

刨床工作时，由导杆3经过连杆4带动刨刀5作往复运动。

刨头左行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头右行时，刨刀不切削，称空行程，此时要求速度较高，以提高生产率。

为此刨床采用有急回作用的导杆机构。

刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。

刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约0.05H的空刀距离，见图2，b），而空回行程中只有摩擦阻力。

因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减小电动机容量。

目录一、课程设计的目的与要求 (3)二、设计正文1.设计题目……………………………….………2.牛头刨床机构简介……………………………….………3.机构简介与设计数据…………………………………….…..4. 设计内容…………….………………………….………….三、体会心得………………………………………………….一、课程设计的目的和任务1、目的机械原理课程设计是培养学生掌握机械系统运动方案设计能力的技术基础课程，它是机械原理课程学习过程中的一个重要实践环节。

其目的是以机械原理课程的学习为基础，进一步巩固和加深所学的基本理论、基本概念和基本知识，培养学生分析和解决与本课程有关的具体机械所涉及的实际问题的能力，使学生熟悉机械系统设计的步骤及方法，其中包括选型、运动方案的确定、运动学和动力学的分析和整体设计等，并进一步提高计算、分析，计算机辅助设计、绘图以及查阅和使用文献的综合能力。

2、任务本课程设计的任务是对牛头刨床的机构选型、运动方案的确定；对导杆机构进行运动分析和动态静力分析。

并在此基础上确定飞轮转惯量，设计牛头刨床上的凸轮机构和齿轮机构。

二、设计正文：1、设计题目：牛头刨床1）为了提高工作效率，在空回程时刨刀快速退回，即要有急会运动，行程速比系数在1.4左右。

2）为了提高刨刀的使用寿命和工件的表面加工质量，在工作行程时，刨刀要速度平稳，切削阶段刨刀应近似匀速运动。

3）曲柄转速在60r/min,刨刀的行程H在300mm左右为好，切削阻力约为7000N，其变化规律如图所示。

2、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床，如图4-1。

电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。

刨床工作时，由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。

刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。
