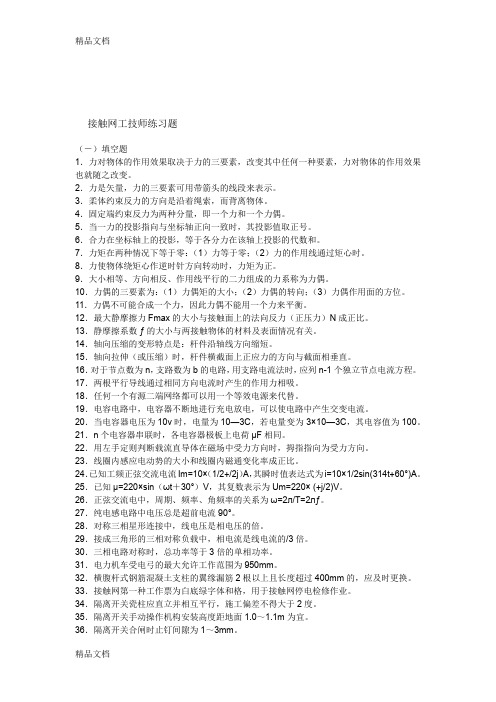

接触网工技师练习题（－）填空题1．力对物体的作用效果取决于力的三要素，改变其中任何一种要素，力对物体的作用效果也就随之改变。

2．力是矢量，力的三要素可用带箭头的线段来表示。

3．柔体约束反力的方向是沿着绳索，而背离物体。

4．固定端约束反力为两种分量，即一个力和一个力偶。

5．当一力的投影指向与坐标轴正向一致时，其投影值取正号。

6．合力在坐标轴上的投影，等于各分力在该轴上投影的代数和。

7．力矩在两种情况下等于零：（1）力等于零；（2）力的作用线通过矩心时。

8．力使物体绕矩心作逆时针方向转动时，力矩为正。

9．大小相等、方向相反、作用线平行的二力组成的力系称为力偶。

10．力偶的三要素为：（1）力偶矩的大小；（2）力偶的转向；（3）力偶作用面的方位。

11．力偶不可能合成一个力，因此力偶不能用一个力来平衡。

12．最大静摩擦力Fmax的大小与接触面上的法向反力（正压力）N成正比。

13．静摩擦系数ƒ的大小与两接触物体的材料及表面情况有关。

14．轴向压缩的变形特点是：杆件沿轴线方向缩短。

15．轴向拉伸（或压缩）时，杆件横截面上正应力的方向与截面相垂直。

16．对于节点数为n，支路数为b的电路，用支路电流法时，应列n-1个独立节点电流方程。

17．两根平行导线通过相同方向电流时产生的作用力相吸。

18．任何一个有源二端网络都可以用一个等效电源来代替。

19．电容电路中，电容器不断地进行充电放电，可以使电路中产生交变电流。

20．当电容器电压为10v时，电量为10—3C，若电量变为3×10—3C，其电容值为100。

21．n个电容器串联时，各电容器极板上电荷μF相同。

22．用左手定则判断载流直导体在磁场中受力方向时，拇指指向为受力方向。

23．线圈内感应电动势的大小和线圈内磁通变化率成正比。

24．已知工频正弦交流电流Im=10×（1/2+/2j）A，其瞬时值表达式为i=10×1/2sin(314t+60°)A。

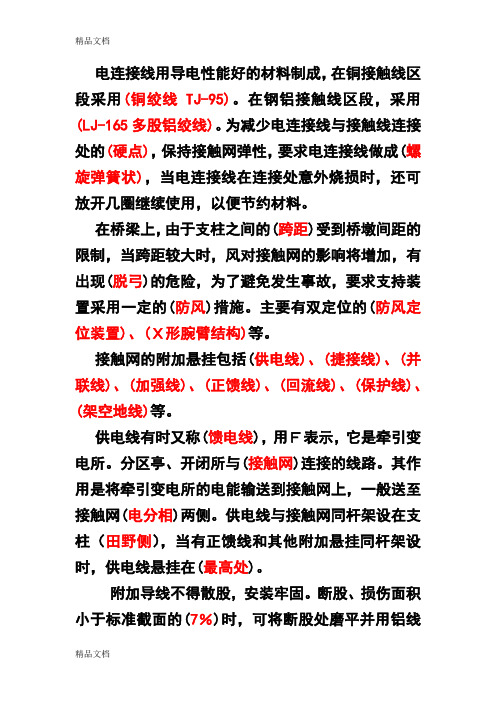

电连接线用导电性能好的材料制成，在铜接触线区段采用(铜绞线TJ-95)。

在钢铝接触线区段，采用(LJ-165多股铝绞线)。

为减少电连接线与接触线连接处的(硬点)，保持接触网弹性，要求电连接线做成(螺旋弹簧状)，当电连接线在连接处意外烧损时，还可放开几圈继续使用，以便节约材料。

在桥梁上，由于支柱之间的(跨距)受到桥墩间距的限制，当跨距较大时，风对接触网的影响将增加，有出现(脱弓)的危险，为了避免发生事故，要求支持装置采用一定的(防风)措施。

主要有双定位的(防风定位装置)、(Ｘ形腕臂结构)等。

接触网的附加悬挂包括(供电线)、(捷接线)、(并联线)、(加强线)、(正馈线)、(回流线)、(保护线)、(架空地线)等。

供电线有时又称(馈电线)，用Ｆ表示，它是牵引变电所。

分区亭、开闭所与(接触网)连接的线路。

其作用是将牵引变电所的电能输送到接触网上，一般送至接触网(电分相)两侧。

供电线与接触网同杆架设在支柱（田野侧），当有正馈线和其他附加悬挂同杆架设时，供电线悬挂在(最高处)。

附加导线不得散股，安装牢固。

断股、损伤面积小于标准截面的(7％)时，可将断股处磨平并用铝线扎紧，断股损伤面积在7％～25％时要局部(补强)，用(并沟线夹)将同材质线索在损伤处两侧夹持。

断股破损面积大于(25％)，必须更换或截断做接头。

接触网接地根据其目的不同可分为(工作接地)和(安全接地)。

角隙避雷器一般安装在接触网(支柱顶部)，与线路中心呈(450～900)角，在该角度下形成一环线状，以便在放电时(电动力效应)得到充分发挥。

也可以将避雷器安装在(肩架)上，这时应将其接地的角隙置于(支柱侧)，井应使避雷器与支柱间有不小于( 1m)的距离。

接地侧的角通过接地孔。

在电气化铁路运行速度日益提高的情况下，一般将时速达(200Km/h)或高于(200Km/h)的电气化铁路称为高速电气化铁路，将适用于高速电气化铁路运行的接触网称为高速电气化铁路接触网或(高速接触网)。

第一讲习题一．判断题1 •我国电气化铁道牵引变电所由国家区域电网供电。

（V ）2 .超高压电网电压为220kv —500kv。

（X ）3 •采用电力牵引的铁路称为电气化铁路。

（V ）4 .我国电气化铁道牵引变电所供电电压的等级为110kv —220kv。

（V ）二•填空题1 •通常把发电、输电、变电、配电、（用电）装置的完整工作系统称为电力系统。

2 •通常把发电、输电、（变电）、配电、用电装置的完整工作系统称为电力系统。

3•通常把发电、（输电）、变电、配电、用电装置的完整工作系统称为电力系统。

4•我国电气化铁道牵引变电所由国家（区域）电网供电。

5. 电气化铁路的主要组成特征包括：（牵引供电系统）,电力机车，供电段和电力机务段等。

6. 电气化铁路的主要组成特征包括：牵引供电系统，（电力机车）,供电段和电力机务段等。

7. 电气化铁路的主要组成特征包括：牵引供电系统，电力机车，（供电段）和电力机务段等。

三•选择题1 •我国电气化铁道牵引变电所由国家（ B ）电网供电。

A. 超高压电网B .区域电网C.地方电网D.以上答案都不对。

2 •牵引网包括：（B ）馈电线、轨道、地、回流线。

B. 馈电线、接触网、轨道、地、回流线。

A.馈电线、接触网、轨道、回流线。

以上答案都不对。

四. 简答题1. 请简述电气化铁路的优越性重载、高速、运输能力大；节约能源，综合利用能源；经济效益高；绿色环保，劳动条件好；有利于铁路沿线实现电气化。

2. 请简述电气化铁路存在的问题造成电力网的负序电流和负序电压，产生高次谐波及功率因数低等；一次投资大；对通信线路有干扰；接触网检修需要开“天窗”。

3. 请简述电气化铁道牵引供电系统的基本要求电气化铁道供电系统基本要求是：（1）保证向电气化铁路安全、可靠、不间断地供电;（2）提高供电质量, 保证必须的电压水平;（3）提高功率因数, 减少电能损失, 降低工程投资和运营费用;（4）尽量减少单相牵引负荷在电力系统中引起的负序电流、负序电压和高次谐波的影响; （5）尽量减小对邻近的通信线路的干扰影响。

江苏省2015年注册电气工程师：接触网用绝缘子考试题一、单项选择题（共25 题，每题 2 分，每题的备选项中，只有 1 个事最符合题意）1、当灯具距地面高度小于__时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠，并应有专用接地螺栓，且有标识。

A．2.8mB．2.5mC．2.4mD．3.0m2、如上题所述，该发电机额定运行时的无功功率为__Mvar。

A．(A) 111.11B．(B) 52.6C．(C) 50.5D．(D) 48.43、引下线优先采用圆钢，圆钢直径不应小于__。

A．8mmB．10mmC．12mmD．16mm4、在人口集中地区、机场周围、交通干线附近以及当地人民政府划定的区域内，露天焚烧秸秆、落叶等产生烟尘污染物的，由所在地县级以上的有关部门责令停止违法行为，情节严重的可以处（）罚款。

A.100元以下B.200元以下C.300元以下D.500元以下5、应急电源系统的接地型式应用IT系统。

照明及其他__电源应经隔离变压器供电。

A．110VB．220VC．240VD．380V6、某城市拟新建一条包括机动车道和人行道的次干路，路面为沥青路面，请回答下列有关道路照明设计的几个问题。

(1)若要该次干路的路面平均亮度(维持值)满足0.5cd/m2的要求，那么路面平均亮度的初始值应为__。

A．0.65～0.75cd/m2B．0.50～0.60cd/m2C．0.80cd/m2D．0.85cd/m27、(2)d点的短路后0.2s的短路电流周期分量有效值I0.2M为__。

A．8.73kAB．6.73kAC．7.73kAD．5.73kA8、9、图示铆接件，设钢板和铝铆钉的挤压应力分别为σjy，1、σjy，2，则二者的大小关系是：（）.A.σjy，1＜σjy，2B.σjy，1=σjy，2C.σjy，1＞σjy，2D.不确定的10、在建的建筑工程因故中止施工的，建设单位应当自中止施工之日起__内，向发证机关报告，并按照规定做好建筑工程的维护管理工作。

石家庄市铁路技术中等专业学校15级2015学年度第二学期期中考试《接触网运行与检修》试卷班级______ 学号_______ 姓名 ______ 分数 _______考生须知：1.本试卷答题时间为60分钟。

一、单项选择题（将正确答案前的字母填入题前括号内，每题2分，共20分）（）1、在160Km/h及以下区段时，接触网之字值、拉出值最大不能大于。

A、200mmB、300mmC、400mmD、450mm（）2、接触线的高度即导高最大不能超过。

A、5000 mmB、5500mmC、6000mmD、6500mm（）3、整体吊弦的预制长度应与计算长度相等地，误差应不大于。

A、±2 mmB、±5mmC、±10mmD、±30mm（）4、中心锚结线夹处的接触线高度比两侧吊弦点高出。

A、0－10 mmB、0－20 mmC、0－30 mmD、0－40 mm （）5、线岔交叉点的位置在160Km/h及以下区段，交叉点位于道岔导曲线两内轨距，在160Km/h及以上区段，交叉点位于两内轨距。

A、500－600mm,600-800mmB、650-850mm,750-900mmC、630-1085mm,735-1085mmD、500-1000mm,700-1000mm （）6、电连接线夹处接触线高度不应低于相邻吊弦点，允许高于相邻吊弦点。

A、10－20mmB、20-30mmC、0-30mmD、0-10mm （）7、补偿装置中，a、b值在任何情况下均应大于。

A、200mmB、300mmC、400mmD、500mm（）8、分段绝缘器应位于受电弓中心，一般情况下误差不得超过。

A、50mmB、100mmC、1500mmD、200mm（）9、绝缘部件不得有裂纹和破损，瓷绝缘子的瓷釉剥落面积不大于。

A、100mm2B、200mm²C、300mm²D、400mm²（）10、接触网额定电压值为。

接触网工应知应会模块——安全知识——人身安全——教材01第一章接触网人身安全管理规则第一部分一般规定第一条从事接触网作业的有关人员，必须实行安全等级制度。

经过考试评定安全等级，取得安全合格证之后方准参加与所取得的安全等级相适应的接触网运行和检修工作。

第二条各单位除按第一条规定组织从事接触网运行和检修工作的有关现职人员每年进行一次安全等级考试外，对属于下列情况的人员，还应在上岗前进行安全等级考试：1.开始参加接触网工作的人员；2.开始参加接触网间接带电工作的人员；3.接触网供电方式改变时的检修工作人员；4.接触网停电检修方式改变时的检修工作人员；5.安全等级变更，仍从事接触网运行和检修工作的人员；6.中断工作连续6个月以上仍继续担任接触网运行和检修工作的人员。

第三条雷电时（在作业地点可见闪电或可闻雷声）禁止在接触网上进行作业。

遇有雨、雪、雾或风力在5级及以上恶劣天气时，一般不进行“V”形天窗作业。

若必须利用“V”形天窗进行检修和故障处理或事故抢修时，应增设接地线，并在加强监护的情况下方准作业。

第四条在接触网上进行作业时，除按规定开据工作票外，还必须有值班供电调度员批准的作业命令。

除遇有危及人身或设备安全的紧急情况，供电调度发布的倒闸命令可以没有命令编号和批准时间外，接触网所有的作业命令，均必须有命令编号和批准时间。

第五条在进行接触网作业时，作业组全体成员须按规定穿戴工作服、安全帽。

作业组有关人员应携带通讯工具并确保联系畅通。

所有的工具和安全用具，在使用前均须进行检查并记录，符合要求方准使用。

第六条接触网的步行巡视工作要求：1.巡视不少于两人，其中一人的安全等级不低于三级；2.巡视人员应戴安全帽，穿防护服，携带望远镜和通讯工具，夜间巡视还要有照明用具。

3.任何情况下巡视，对接触网都必须以有电对待，巡视人员不得攀登支柱并时刻注意避让列车。

4.在160km/h～200km/h区段巡视时，应事先告知供电调度，并在车站设置驻站联络员进行行车防护。
