用与非门实现与门、或门、或非门的逻辑关系

基本逻辑关系通常，把反映“条件”和“结果”之间的关系称为逻辑关系。

如果以电路的输入信号反映“条件”，以输出信号反映“结果”，此时电路输入、输出之间也就存在确定的逻辑关系。

数字电路就是实现特定逻辑关系的电路，因此，又称为逻辑电路。

逻辑电路的基本单元是逻辑门，它们反映了基本的逻辑关系。

基本逻辑关系和逻辑门基本逻辑关系和逻辑门逻辑电路中用到的基本逻辑关系有与逻辑、或逻辑和非逻辑，相应的逻辑门为与门、或门及非门。

一、与逻辑及与门与逻辑指的是：只有当决定某一事件的全部条件都具备之后，该事件才发生，否则就不发生的一种因果关系。

如图2.1.1所示电路，只有当开关A 与B 全部闭合时，灯泡Y 才亮；若开关A 或B 其中有一个不闭合，灯泡Ｙ就不亮。

这种因果关系就是与逻辑关系，可表示为Y ＝AB ，读作“A 与B”。

在逻辑运算中，与逻辑称为逻辑乘。

与门是指能够实现与逻辑关系的门电路。

与门具有两个或多个输入端，一个输出端。

其逻辑符号如图2.1.2所示，为简便计，输入端只用A 和B 两个变量来表示。

与门的输出和输入之间的逻辑关系用逻辑表达式表示为： Y ＝AB ＝AB两输入端与门的真值表如表2.1.1所示。

波形图如图所示。

（a ）常用符号表2.1.1 与门真值表由此可见，与门的逻辑功能是，输入全部为高电平时，输出才是高电平，否则为低电平。

二、或逻辑及或门或逻辑指的是：在决定某事件的诸条件中，只要有一个或一个以上的条件具备，该事件就会发生；当所有条件都不具备时，该事件才不发生的一种因果关系。

如图2.1.4所示电路，只要开关A 或B 其中任一个闭合，灯泡Y 就亮；A 、B 都不闭合，灯泡Y 才不亮。

这种因果关系就是或逻辑关系。

可表示为：Y ＝A ＋B读作“A 或B”。

在逻辑运算中或逻辑称为逻辑加。

或门是指能够实现或逻辑关系的门电路。

或门具有两个或多个输入端，一个输出端。

其逻辑符号如图2.1.5所示。

或门的输出与输入之间的逻辑关系用逻辑表达式表示为： Y ＝A ＋B两输入端或门电路的真值表和波形图分别如表2.1.2和图所示。

一、概述逻辑门是数字电子电路中重要的组成部分，其中与非门、或非门、异或门是其中的几种类型。

它们在数字电路中起到了至关重要的作用，并且在计算机科学和工程领域有着广泛的应用。

本文将对这几种逻辑门的逻辑表达式进行详细的介绍和分析。

二、与非门(AND非门)1. 与非门的逻辑表达式与非门是由一个与门和一个反相器组成的逻辑门，其输出与输入相反。

与非门的逻辑表达式可以表示为：输出= ~(A ∧ B)，其中∧表示与操作符，~表示反相操作符。

2. 与非门的功能与非门的主要功能是输出与输入相反的逻辑结果。

当输入的A和B同时为1时，输出为0；否则输出为1。

与非门常用于数字电路中的多种逻辑功能的实现，如加法器、乘法器等。

三、或非门(OR非门)1. 或非门的逻辑表达式或非门是由一个或门和一个反相器组成的逻辑门，其输出与输入相反。

或非门的逻辑表达式可以表示为：输出= ~(A ∨ B)，其中∨表示或操作符，~表示反相操作符。

2. 或非门的功能或非门的主要功能是输出与输入相反的逻辑结果。

当输入的A和B任意一个为1时，输出为0；否则输出为1。

或非门在数字电路中常用于多种逻辑功能的实现，如单片机的输入端口、输出端口等。

四、异或门(XOR门)1. 异或门的逻辑表达式异或门是一种常用的逻辑门，其逻辑表达式可以表示为：输出= A ⊕ B，其中⊕表示异或操作符。

2. 异或门的功能异或门的主要功能是实现两个输入信号的异或运算。

当输入的A和B 不相输出为1；否则输出为0。

异或门在数字电路中有着广泛的应用，如在加法器、校验电路、数据传输等领域。

五、总结在数字电子电路中，与非门、或非门、异或门是常用的逻辑门类型，它们分别实现了与、或、异或等不同的逻辑运算。

逻辑门的逻辑表达式对于理解和设计数字电路具有重要意义，通过对逻辑门的逻辑表达式的分析和理解，可以更好地应用和设计数字电路，提高数字电路的性能和可靠性。

希望本文对读者对于与非门、或非门、异或门的逻辑表达式有所帮助。

逻辑门电路工作原理
逻辑门电路是数字电子电路中的基本元件，用于进行逻辑运算和控制。

逻辑门电路主要由晶体管和其他电子元件组成，在输入端和输出端之间传输电信号进行逻辑计算。

逻辑门电路根据其功能可以分为与门、或门、非门、与非门、或非门等。

与门的原理是当所有输入端同时为高电平（1）时，输出端才
为高电平；否则输出端为低电平（0）。

或门的原理是当任意一个输入端为高电平时，输出端就为高电平；只有当所有输入端都为低电平时，输出端才为低电平。

与非门的原理是与门的输出端的电平进行取反操作，即当所有输入端同时为高电平时，输出端为低电平；否则输出端为高电平。

或非门的原理是或门的输出端的电平进行取反操作，即当任意一个输入端为高电平时，输出端为低电平；只有当所有输入端都为低电平时，输出端才为低电平。

逻辑门电路通过输入信号的组合来进行逻辑计算，并将计算结果通过输出端输出。

逻辑门电路可以根据需要进行组合和级联，实现更复杂的逻辑功能，如加法器、计数器等。

总之，逻辑门电路通过控制和组合输入信号，实现逻辑计算和控制的功能，是数字电子电路中重要的基本元件。

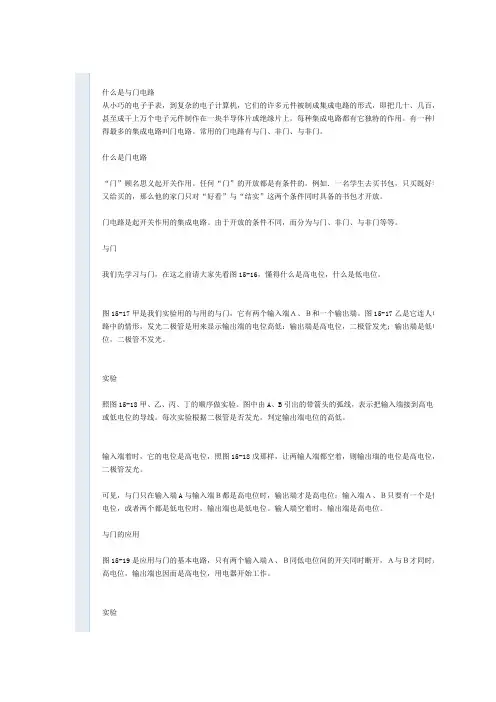

什么是与门电路从小巧的电子手表，到复杂的电子计算机，它们的许多元件被制成集成电路的形式，即把几十、几百，甚至成干上万个电子元件制作在一块半导体片或绝缘片上。

每种集成电路都有它独特的作用。

有一种用得最多的集成电路叫门电路。

常用的门电路有与门、非门、与非门。

什么是门电路“门”顾名思义起开关作用。

任何“门”的开放都是有条件的。

例如．一名学生去买书包，只买既好看又给买的，那么他的家门只对“好看”与“结实”这两个条件同时具备的书包才开放。

门电路是起开关作用的集成电路。

由于开放的条件不同，而分为与门、非门、与非门等等。

与门我们先学习与门，在这之前请大家先看图15-16，懂得什么是高电位，什么是低电位。

图15-17甲是我们实验用的与用的与门，它有两个输入端Ａ、Ｂ和一个输出端。

图15-17乙是它连人电路中的情形，发光二极管是用来显示输出端的电位高低：输出端是高电位，二极管发光；输出端是低电位，二极管不发光。

实验照图15-18甲、乙、丙、丁的顺序做实验。

图中由A、B引出的带箭头的弧线，表示把输入端接到高电位或低电位的导线。

每次实验根据二极管是否发光，判定输出端电位的高低。

输入端着时，它的电位是高电位，照图15-18戊那样，让两输人端都空着，则输出瑞的电位是高电位，二极管发光。

可见，与门只在输入端A与输入端Ｂ都是高电位时，输出端才是高电位；输入端Ａ、Ｂ只要有一个是低电位，或者两个都是低电位时，输出端也是低电位。

输人端空着时，输出端是高电位。

与门的应用图15-19是应用与门的基本电路，只有两个输入端Ａ、Ｂ同低电位间的开关同时断开，Ａ与Ｂ才同时是高电位，输出端也因而是高电位，用电器开始工作。

实验照图15-20连接电路。

图中输入端与低电位间连接的是常闭按钮开关，按压时断开，不压时接通。

观察电动机在什么情况下转动。

如果图15-20的两个常闭按钮开关分别装在汽车的前后门，图中的电动机是启动汽车内燃机的电动机，当车间关紧时常闭按钮开关才能被压开，那么这个电路可以保证只有两个车门都关紧时汽车才能开动。

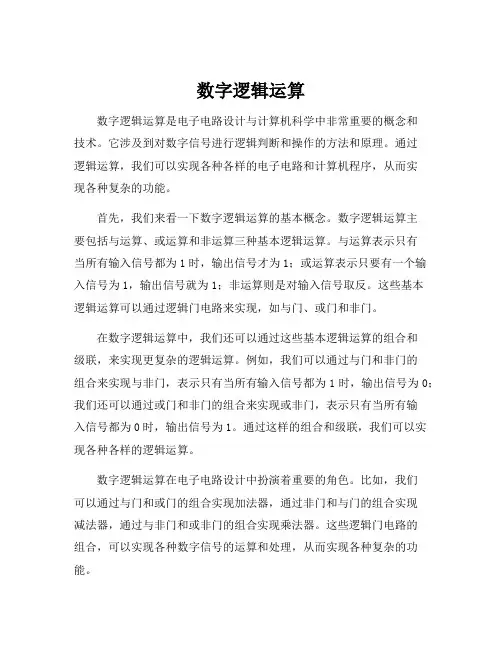

数字逻辑运算数字逻辑运算是电子电路设计与计算机科学中非常重要的概念和技术。

它涉及到对数字信号进行逻辑判断和操作的方法和原理。

通过逻辑运算，我们可以实现各种各样的电子电路和计算机程序，从而实现各种复杂的功能。

首先，我们来看一下数字逻辑运算的基本概念。

数字逻辑运算主要包括与运算、或运算和非运算三种基本逻辑运算。

与运算表示只有当所有输入信号都为1时，输出信号才为1；或运算表示只要有一个输入信号为1，输出信号就为1；非运算则是对输入信号取反。

这些基本逻辑运算可以通过逻辑门电路来实现，如与门、或门和非门。

在数字逻辑运算中，我们还可以通过这些基本逻辑运算的组合和级联，来实现更复杂的逻辑运算。

例如，我们可以通过与门和非门的组合来实现与非门，表示只有当所有输入信号都为1时，输出信号为0；我们还可以通过或门和非门的组合来实现或非门，表示只有当所有输入信号都为0时，输出信号为1。

通过这样的组合和级联，我们可以实现各种各样的逻辑运算。

数字逻辑运算在电子电路设计中扮演着重要的角色。

比如，我们可以通过与门和或门的组合实现加法器，通过非门和与门的组合实现减法器，通过与非门和或非门的组合实现乘法器。

这些逻辑门电路的组合，可以实现各种数字信号的运算和处理，从而实现各种复杂的功能。

在计算机科学中，数字逻辑运算也起着至关重要的作用。

计算机中的各个部件，如中央处理器（CPU）、存储器和输入输出设备等，都是通过数字逻辑运算来实现的。

计算机程序中的各种逻辑控制语句和算法，也是基于数字逻辑运算的基础上构建的。

因此，掌握数字逻辑运算的原理和方法，对于理解和设计计算机系统和程序都至关重要。

在现代社会中，数字逻辑运算广泛应用于各个领域。

从家用电器到交通工具，从通信设备到工业自动化，无处不用到数字逻辑运算。

我们可以通过数字逻辑运算，实现各种复杂的功能和任务，从而提高效率和便利性。

总之，数字逻辑运算是电子电路设计和计算机科学中非常重要的概念和技术。

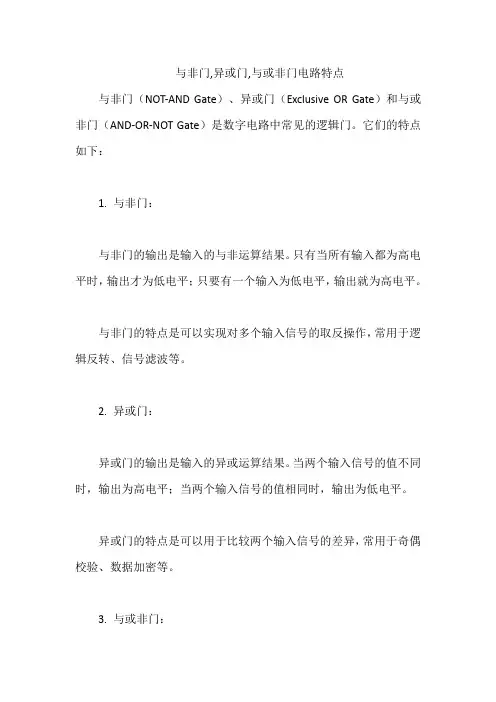

与非门,异或门,与或非门电路特点
与非门（NOT-AND Gate）、异或门（Exclusive OR Gate）和与或非门（AND-OR-NOT Gate）是数字电路中常见的逻辑门。

它们的特点如下：
1. 与非门：
与非门的输出是输入的与非运算结果。

只有当所有输入都为高电平时，输出才为低电平；只要有一个输入为低电平，输出就为高电平。

与非门的特点是可以实现对多个输入信号的取反操作，常用于逻辑反转、信号滤波等。

2. 异或门：
异或门的输出是输入的异或运算结果。

当两个输入信号的值不同时，输出为高电平；当两个输入信号的值相同时，输出为低电平。

异或门的特点是可以用于比较两个输入信号的差异，常用于奇偶校验、数据加密等。

3. 与或非门：
与或非门是由与门、或门和非门组合而成的复合逻辑门。

它的输出是与门和或门的结果再经过非门取反得到的。

与或非门的特点是可以实现更复杂的逻辑运算，常用于实现组合逻辑函数、数字电路设计等。

序在现代电子学和计算机科学中，逻辑门电路是至关重要的基础组成部分。

而逻辑门电路最基本的形式就是7种逻辑门，它们分别是与门、或门、非门、异或门、与非门、或非门以及同或门。

每种逻辑门都有其独特的逻辑符号和逻辑表达式，它们在数字电子电路中扮演着不可或缺的角色。

接下来，我们将深入探讨这7种逻辑门电路的逻辑符号和逻辑表达式，并从浅到深逐步分析它们的原理和应用。

一、与门与门是最简单的逻辑门之一，它的逻辑符号是一个“Λ”形状，而其逻辑表达式可以用“Y=A·B”来表示。

在与门电路中，只有当输入的布尔值均为1时，输出才会为1；否则输出为0。

这个逻辑表达式实际上就表明了与门的原理，即只有当所有输入为真时，输出才为真。

二、或门或门的逻辑符号是一个“V”形状，而其逻辑表达式可以用“Y=A+B”来表示。

与与门相反，或门只要有一个输入为1，输出就为1；只有当所有输入为0时，输出才为0。

可以看出，或门的逻辑表达式和与门的逻辑表达式是相对应的。

三、非门非门的逻辑符号是一个“￢”形状，而其逻辑表达式可以用“Y=￢A”来表示。

非门的原理是将输入的布尔值取反，即如果输入为1，则输出为0；如果输入为0，则输出为1。

四、异或门异或门的逻辑符号是一个带有一个加号的“⊕”形状，而其逻辑表达式可以用“Y=A⊕B”来表示。

异或门的原理是只有当输入不同时为1时，输出为1；否则输出为0。

异或门也常被用于比较两个输入是否相等的情况。

五、与非门与非门实际上是与门和非门的组合，其逻辑符号是一个与门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A·B)”表示。

与非门的原理是先进行与运算，再对结果取反。

六、或非门或非门实际上是或门和非门的组合，其逻辑符号是一个或门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A+B)”表示。

或非门的原理是先进行或运算，再对结果取反。

七、同或门同或门的逻辑符号是一个带有一个加号和一个横线的“⊙”形状，而其逻辑表达式可以用“Y=￢(A⊕B)”表示。

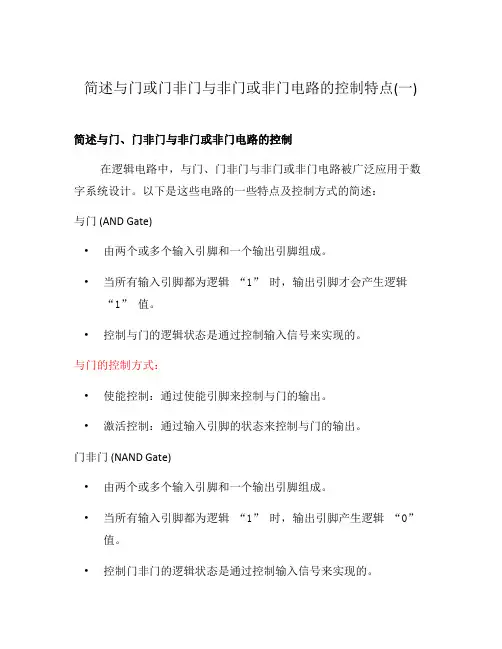

简述与门或门非门与非门或非门电路的控制特点(一)简述与门、门非门与非门或非门电路的控制在逻辑电路中，与门、门非门与非门或非门电路被广泛应用于数字系统设计。

以下是这些电路的一些特点及控制方式的简述：与门 (AND Gate)•由两个或多个输入引脚和一个输出引脚组成。

•当所有输入引脚都为逻辑“1” 时，输出引脚才会产生逻辑“1” 值。

•控制与门的逻辑状态是通过控制输入信号来实现的。

与门的控制方式：•使能控制：通过使能引脚来控制与门的输出。

•激活控制：通过输入引脚的状态来控制与门的输出。

门非门 (NAND Gate)•由两个或多个输入引脚和一个输出引脚组成。

•当所有输入引脚都为逻辑“1” 时，输出引脚产生逻辑“0”值。

•控制门非门的逻辑状态是通过控制输入信号来实现的。

门非门的控制方式：•使能控制：通过使能引脚来控制门非门的输出。

•激活控制：通过输入引脚的状态来控制门非门的输出。

非门 (NOT Gate)•由一个输入引脚和一个输出引脚组成。

•当输入引脚为逻辑“1” 时，输出引脚产生逻辑“0” 值。

•控制非门的逻辑状态是通过控制输入信号来实现的。

非门的控制方式：•使能控制：通过使能引脚来控制非门的输出。

•激活控制：通过输入引脚的状态来控制非门的输出。

非门或非门 (NOR Gate)•由两个或多个输入引脚和一个输出引脚组成。

•当所有输入引脚都为逻辑“0” 时，输出引脚才会产生逻辑“1” 值。

•控制非门或非门的逻辑状态是通过控制输入信号来实现的。

非门或非门的控制方式：•使能控制：通过使能引脚来控制非门或非门的输出。

•激活控制：通过输入引脚的状态来控制非门或非门的输出。

以上是对与门、门非门与非门或非门电路的控制特点的简述，这些电路在数字系统设计中起着关键的作用，能够实现各种逻辑功能。

在实际应用中，可以根据具体的场景选择适合的控制方式来使用这些电路。

特点及控制方式补充：与门 (AND Gate)•输入引脚的数目可以是任意多个。

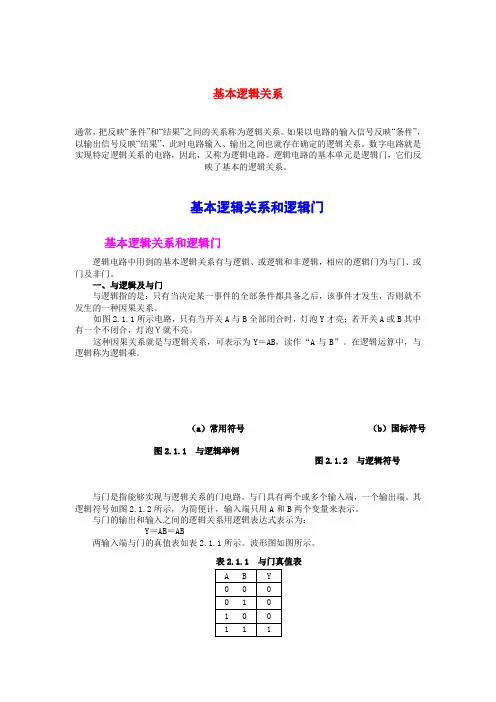

第2章根本逻辑关系和常用逻辑门电路通常，把反映条件'’和结果〃之间的关系称为逻辑关系。

如果以电路的输入信号反映条件〃，以输出信号反映结果〃，此时电路输入、输出之间也就存在确定的逻辑关系。

数字电路就是实现特定逻辑关系的电路，因此，又称为逻辑电路。

逻辑电路的根本单元是逻辑门，它们反映了根本的逻辑关系。

2.1根本逻辑关系和逻辑门2.1.1根本逻辑关系和逻辑门逻辑电路中用到的根本逻辑关系有与逻辑、或逻辑和非逻辑，相应的逻辑门为与门、或门与非门。

一、与逻辑与与门与逻辑指的是：只有当决定某一事件的全部条件都具备之后，该事件才发生，否如此就不发生的一种因果关系。

如下列图电路，只有当开关A与B全部闭合时，灯泡Y才亮；假如开关A或B其中有一个不闭合，灯泡Y就不亮。

这种因果关系就是与逻辑关系，可表示为Y = A?B，读作“A与B〃。

在逻辑运算中，与逻辑称为逻辑乘。

一个输出端。

其与门是指能够实现与逻辑关系的门电路。

与门具有两个或多个输入端,逻辑符号如下列图，为简便计，输入端只用A和B两个变量来表示。

与门的输出和输入之间的逻辑关系用逻辑表达式表示为：Y = A?B = AB两输入端与门的真值表如表所示。

波形图如下列图。

图2.1.3与门的波形图由此可见，与门的逻辑功能是， 输入全部为高电平时，输出才是高电平，否如此为低电 平。

二、或逻辑与或门或逻辑指的是：在决定某事件的诸条件中，只要有一个或一个以上的条件具备，该事件就会发生；当所有条件都不具备时，该事件才不发生的一种因果关系。

如下列图电路，只要开关 A 或B 其中任一个闭合，灯泡 Y 就亮；A 、B 都不闭合，灯 泡Y 才不亮。

这种因果关系就是或逻辑关系。

可表示为：Y = A + B读作“A 或B 〃。

在逻辑运算中或逻辑称为逻辑加。

+・2图2.1.4或逻辑举例 〔a 〕常用符号 〔b 〕国标符号图2.1.5或逻辑符号或门是指能够实现或逻辑关系的门电路。

或门具有两个或多个输入端， 一个输出端。

基本逻辑电路
基本逻辑电路是用来处理二进制信号的电路，它将输入信号进行逻辑运算并产生输出信号。

以下是几种常见的基本逻辑电路：
1. 与门（AND Gate）：当所有输入信号都为高电平时，输出
为高电平；否则输出为低电平。

2. 或门（OR Gate）：当任意输入信号为高电平时，输出为高
电平；否则输出为低电平。

3. 非门（NOT Gate）：将输入信号的电平取反，如果输入为
高电平，输出为低电平；如果输入为低电平，输出为高电平。

4. 异或门（XOR Gate）：当输入信号中只有一个为高电平时，输出为高电平；否则输出为低电平。

5. 与非门（NAND Gate）：与门的输出信号通过非门进行取反，当所有输入信号都为高电平时，输出为低电平；否则输出为高电平。

6. 或非门（NOR Gate）：或门的输出信号通过非门进行取反，当任意输入信号为高电平时，输出为低电平；否则输出为高电平。

这些基本逻辑电路可以组合在一起以实现更复杂的逻辑功能，如加法器、减法器、比较器等。

计算机逻辑门计算机逻辑门是计算机中最基本的逻辑电路元件，用于实现逻辑运算和控制功能。

在计算机中，逻辑门的组合便构成了各种复杂的逻辑电路和电子设备，如中央处理器（CPU）、内存、输入输出接口等。

常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）、与非门（NAND）、或非门（NOR）等。

这些逻辑门根据输入和输出之间的逻辑关系，可以实现不同的布尔运算和逻辑控制。

1. 与门（AND）：与门是实现逻辑乘法的基本逻辑门。

它有两个输入端和一个输出端，当所有输入都为1时，输出为1；否则输出为0。

2. 或门（OR）：或门是实现逻辑加法的基本逻辑门。

它也有两个输入端和一个输出端，当任意一个输入为1时，输出为1；只有当所有输入都为0时，输出才为0。

3. 非门（NOT）：非门是实现逻辑反转的基本逻辑门。

它只有一个输入端和一个输出端，当输入为1时，输出为0；当输入为0时，输出为1。

4. 异或门（XOR）：异或门是实现逻辑相加不同位的和的逻辑门。

它有两个输入端和一个输出端，当输入不相同时，输出为1；当输入相同时，输出为0。

5. 与非门（NAND）：与非门先实现与门的功能，然后再对输出进行非运算。

它具有与门的两个输入端和一个输出端，当所有输入都为1时，输出为0；否则输出为1。

6. 或非门（NOR）：或非门先实现或门的功能，然后再对输出进行非运算。

它具有或门的两个输入端和一个输出端，当任意一个输入为1时，输出为0；只有当所有输入都为0时，输出才为1。

这些逻辑门可以通过晶体管、集成电路等实现。

在计算机中，逻辑门的设计和布局非常重要，它们按照逻辑运算和控制要求进行组合和连接，形成各种功能的电路和部件。

例如，CPU中的逻辑门按照一定的方式连接，实现了数据运算和控制指令的执行。

逻辑门的设计和应用是计算机工程和数字电路的重要内容。

它们的实现和优化对于计算机性能和功耗都有重要影响。

合理地设计和使用逻辑门，可以提高计算机的效率和可靠性，同时降低成本和能耗。

或与非门符号数字逻辑摘要：一、引言二、或非门符号介绍1.或非门的定义2.或非门的功能三、数字逻辑概述1.数字逻辑的基本概念2.数字逻辑的应用领域四、或非门在数字逻辑中的作用1.或非门在组合逻辑中的运用2.或非门在时序逻辑中的运用五、或非门与其他逻辑门的结合1.与门、或门与或非门的结合2.异或门与或非门的结合六、结论正文：一、引言在现代电子技术中，逻辑门电路是构建复杂数字系统的基础。

逻辑门有许多种，其中或非门是一种非常常见的逻辑门。

本文将详细介绍或非门符号以及其在数字逻辑中的应用。

二、或非门符号介绍1.或非门的定义或非门（NAND gate）是一种逻辑门，它的输出信号在所有输入信号都为1 时为0，其他情况下输出信号为1。

简单地说，或非门的功能是“与非”和“或”的结合。

具体表达式为：A·B·(A·B") + A·(A"·B") + (A"·B)·B"。

2.或非门的功能或非门可以用于实现逻辑与、逻辑或、逻辑异或等功能。

在实际应用中，或非门广泛应用于数据存储、计数器、寄存器等数字电路。

三、数字逻辑概述1.数字逻辑的基本概念数字逻辑是一种基于数字信号进行运算和处理的逻辑系统。

它主要研究逻辑函数的表示、化简和计算，以及逻辑电路的设计和分析。

2.数字逻辑的应用领域数字逻辑广泛应用于计算机科学、电子工程、通信工程等领域，是构建各种数字系统和集成电路的基础。

四、或非门在数字逻辑中的作用1.或非门在组合逻辑中的运用在组合逻辑电路中，或非门常用于实现逻辑与、逻辑或等功能。

例如，两个或非门可以实现一个异或门，三个或非门可以实现一个三态缓冲器。

2.或非门在时序逻辑中的运用在时序逻辑电路中，或非门可以用于实现锁存器、触发器等存储元件。

例如，一个或非门与一个触发器可以实现一个简单的计数器。

五、或非门与其他逻辑门的结合1.与门、或门与或非门的结合在实际应用中，或非门可以与其他逻辑门组合使用，实现更复杂的逻辑功能。

基本逻辑关系通常，把反映“条件”和“结果”之间的关系称为逻辑关系。

如果以电路的输入信号反映“条件”，以输出信号反映“结果",此时电路输入、输出之间也就存在确定的逻辑关系.数字电路就是实现特定逻辑关系的电路，因此,又称为逻辑电路.逻辑电路的基本单元是逻辑门，它们反映了基本的逻辑关系。

基本逻辑关系和逻辑门基本逻辑关系和逻辑门逻辑电路中用到的基本逻辑关系有与逻辑、或逻辑和非逻辑，相应的逻辑门为与门、或门及非门。

一、与逻辑及与门与逻辑指的是：只有当决定某一事件的全部条件都具备之后，该事件才发生,否则就不发生的一种因果关系。

如图2.1.1所示电路,只有当开关A 与B 全部闭合时，灯泡Y 才亮；若开关A 或B 其中有一个不闭合，灯泡Ｙ就不亮.这种因果关系就是与逻辑关系,可表示为Y ＝A •B ，读作“A 与B”。

在逻辑运算中，与逻辑称为逻辑乘。

与门是指能够实现与逻辑关系的门电路。

与门具有两个或多个输入端，一个输出端。

其逻辑符号如图2。

1。

2所示，为简便计，输入端只用A 和B 两个变量来表示。

与门的输出和输入之间的逻辑关系用逻辑表达式表示为: Y ＝A •B ＝AB两输入端与门的真值表如表2.1.1所示。

波形图如图2。

1。

3所示。

A B Y0 0 0 0 1 0 1 0 0 1 11（a)常用符号表2.1.1 与门真值表 图2.1.1 与逻辑举例（b ）国标符号图2.1.2 与逻辑符号图2.1.3 与门的波形图由此可见,与门的逻辑功能是，输入全部为高电平时，输出才是高电平，否则为低电平。

二、或逻辑及或门或逻辑指的是：在决定某事件的诸条件中,只要有一个或一个以上的条件具备，该事件就会发生；当所有条件都不具备时，该事件才不发生的一种因果关系。

如图2。

1。

4所示电路,只要开关A或B其中任一个闭合，灯泡Y就亮；A、B都不闭合，灯泡Y才不亮。

这种因果关系就是或逻辑关系。

可表示为：Y＝A＋B读作“A或B”。

在逻辑运算中或逻辑称为逻辑加。

门电路：与门、或门、非门电路及实例门电路是数字电路中最基本的逻辑单元。

它可以使输出信号与输入信号之间产生一定的逻辑关系。

在数字电路中，信号大都是用电位（电平）高低两种状态表示，利用门电路的逻辑关系可以实现对信号的转换。

最基本的门电路有与门电路，或门电路，非门电路等。

与门电路与门电路是指只有在一件事情的所有条件都具备时，事情才会发生。

一般情况下，一—的的与门电路可以用:横管和电阻器组成 由二极管和电阻器构成的与门电路见下图：VDI Ao -- M ------- o o FBfr ----- ---------VD2与门电路的基本结构和逻辑符号见下图:路功能示意图中，只有在开关A 和B 都闭合时，灯才会亮，如果A B 中任意一个处于开路状态，灯就不会亮。

功能小意图与门电路的基本结构和逻辑符考在与门电A 、B 开美都接通灯泡才亮与门电路的真值表见下图:由二极管和电阻器构成的与门电路图中A, B为两个输入变量，F为输出变量，当A,B均为高电平，F为高电平，A,B只要有一个为低电平，F就为低电平。

或门电路或门电路是指只要有一个或一个以上条件满足时，事情就会发生。

或门电路的基本结构和逻辑符号见下图：A, B即美任意，个接通、灯泡剂会亮电源功能示意留良辑符号或口里毙的基石宪沟和避遢符后上图中，只要开关A,B中有一个闭合，电流就能通过开关进入灯，灯点亮，只有两个开关都断开，灯才不会亮。

或门电路真值表见下图：同与门电路一样，最简单的或门电路也是由二极管和电阻器构成的。

见下图：VD2门看"”阻裾梅成的或「度为图中A ，B 为两个输入变量，F 为输出变量。

当A,B 均为低电平，F 才为低电平，A,B 只要有一个 为高电平，或两个都为高电平，F 为高电平。

非门电路非门电路又叫“否”运算，也称求“反”运算，因此非门电路又 称为反相器。

非门电路中，当开关A 闭合时，电路短路，灯F 不亮；如果开关断开， 灯亮。

非门电路的真值表见下图。
