施工图审图要点（仅供参考）一、建筑工程识图、审图要点识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
建筑工程施工图设计文件审查要点（试行）一、总则（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。
（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。
工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。
（三）建设单位报请施工图技术性审查的资料应包括以下主要内容：1、作为设计依据的政府有关部门的批准文件及附件。
2、审查合格的岩土工程勘察文件（详勘）。
3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料。
（四）施工图技术性审查应包括以下主要内容：1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。
2、地基基础和结构设计等是否安全。
3、是否符合公众利益。
4、施工图是否达到规定的设计深度要求。
5、是否符合作为设计依据的政府有关部门的批准文件要求。
（五）本要点所涉及标准内容以现行规范规程内容为准。
（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。
、建筑专业审查要点三、结构专业审查要点⑷第7.4.6条规定，除无可燃物的设备层外，高层建筑和裙房的各层均应设室内消火栓，并应符合下列规定:①消火栓应设在走道、楼梯附近等明显易于取用的地点，消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。
②消火栓的水枪充实水柱应通过水力计算确定，且建筑高度不超过100m的高层建筑不应小于10m；建筑高度超过100m的高层建筑不应小于13m。
③消火栓的间距应由计算确定，且高层建筑不应大于30m，裙房不应大于50m。
⑤消火栓栓口的静水压力不应大于0.80Mpa，当大于0.80Mpa时，应采取分区给水系统。
消火栓栓口的出水压力大于0.50Mpa时，消火栓应设减压装置。
⑧消防电梯间前室应设消火栓。

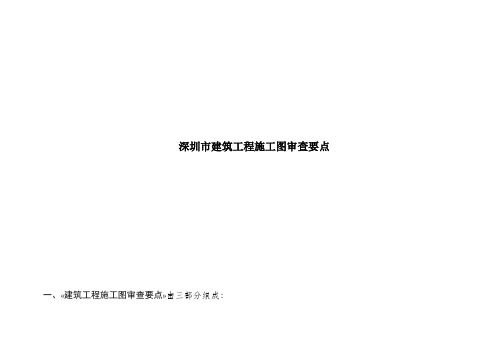

深圳市建筑工程施工图审查要点一、«建筑工程施工图审查要点»由三部分组成：1〕工程建设强制性条文；2〕条文以外的部分强制性标准规范和地点标准；3〕勘察设计文件的编制深度。
二、建筑专业审查要点〔一〕编制依据的审查建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实。
〔二〕规划要求设计是否符合规划批准的建设用地位置、建筑面积及操纵高度是否在规划许可的范畴内。
〔三〕施工图深度要求。
一、设计说明的差不多内容1、编制依据：主管部门的审批文件、工程建设标准。
2、工程概况：建筑名称、建设地点、建设单位、用地概貌、建筑等级、设计使用年限、抗震设防等级、结构类型、建筑布局、建筑面积、建筑层数与高度。
防火设计建筑分类和耐火等级、屋面防水等级、地下室防水等级、人防工程防护等级、节能、无障碍设计等。
并应列出工程要紧技术经济指标总表。
3、要紧部位材料做法1〕墙体〔1〕地下部分：a、外墙：b、内墙：〔2〕地上部分：a、外墙：b、内墙：〔3〕填充墙须遵照的技术细那么如«非承重混凝土小型空心砌块墙体技术规程»等〔4〕墙体容重要求、构造、砌筑方法、砌块墙的构造柱，洞口加强和设置的过梁均按结构总说明施工，隔墙砌至梁底或板底。
〔5〕凡不同材质墙体交接处以及墙体中嵌有设备箱、柜等同墙体宽度时，粉刷前在交接处及箱体背面加铺订一层钢丝网，周边宽出300，以保证粉刷质量和防止裂缝产生。
〔6〕凡剪力墙、柱边门垛尺寸<100时，素混凝土与墙、柱整体浇注，构造配筋详结施。
〔7〕墙体图例。
〔8〕钢筋混凝土墙上留洞见结施和设备施工图，非承重墙预留洞见建施和设备施工图。
2〕楼地面：本工程楼地面做法详见材料做法表和房间装修用料表。
楼面除注明处外，室内楼梯结构板为：h-0.05；楼地面局部结构板面降低范畴、标高与建筑设计面层有高差处，找坡找平填料采纳1:8水泥陶粒。
3〕屋面：本工程屋面分为上人和不上人屋面，屋面构造见工程做法表，屋面防水间防水说明。

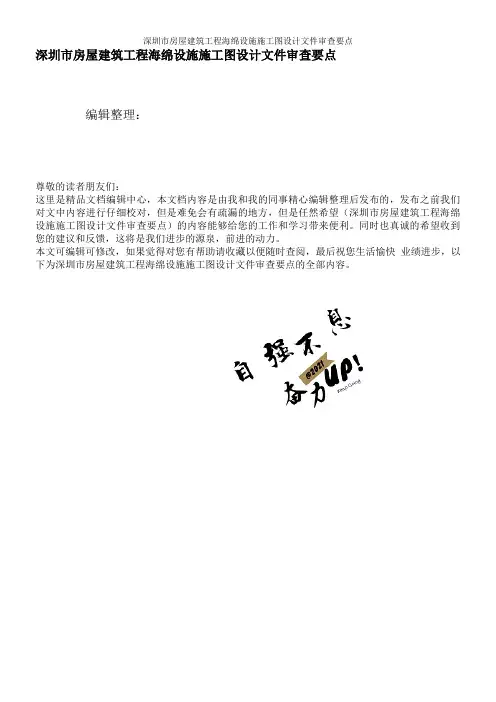

深圳市房屋建筑工程海绵设施施工图设计文件审查要点编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（深圳市房屋建筑工程海绵设施施工图设计文件审查要点）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为深圳市房屋建筑工程海绵设施施工图设计文件审查要点的全部内容。
深圳市房屋建筑工程海绵设施施工图设计文件审查要点（征求意见稿）深圳市住房和建设局2017 年＊月前言为提升建筑品质，建设海绵城市，规范本市房屋建筑工程海绵设施施工图设计文件审查工作，受深圳市住房和建设局委托,编制组根据国家、省市有关法律法规及工程建设标准，并经广泛调查研究，认真总结国内相关建设成果和实践经验，在充分征求各方意见的基础上，制定本要点.本要点主要内容包括：1。
总则;2。
建筑专业审查要点；3。
给排水专业审查要点;4.景观专业审查要点；5.结构专业审查要点；6。
电气专业审查要点。
本要点由深圳市住房和建设局负责管理,由深圳市勘察设计行业协会负责具体技术条文说明。
主编单位:深圳市勘察设计行业协会等参编单位：主要起草人：主要审查人：目录1 总则2建筑专业审查要点3给排水专业审查要点4景观专业审查要点5结构专业审查要点6电气专业审查要点1 总则1.0.1 为规范本市房屋建筑工程海绵设施施工图设计文件审查工作，明确审查内容，统一审查尺度，根据《深圳市房屋建筑和市政基础设施施工图设计文件审查管理办法》和《深圳市房屋建筑工程海绵设施设计规程》SJG＊*—2017，编制本要点。
1.0.2 房屋建筑工程海绵设施施工图设计文件的审查，除应符合本要点的要求外，尚应符合住房城乡建设部《建筑工程施工图设计文件技术审查要点》（建质[2013]87号）和本市有关施工图审查技术规定的要求。
设计方案及施工图审图要点一、设计审图概述设计审图是对一项工程设计的全面审查，旨在确保设计符合相关法规和标准，同时满足建设单位或业主的需求。
审图过程涉及对设计方案和施工图的详细评估，以确保设计质量和安全性。
以下是设计方案及施工图审图的一些要点。
二、设计方案审图要点1、法规符合性：确保设计方案符合建筑、城市规划、环保等相关法规和标准。
2、功能性：审查设计方案是否满足建设单位或业主的功能需求。
3、结构安全性：检查结构设计是否合理，包括荷载分析、结构稳定性等。
4、建筑规范：检查建筑物的布局、空间利用、流线组织等是否符合建筑规范。
5、环保与节能：评估设计方案中的环保措施和节能性能，如采光、通风、保温等。
6、经济性：评估设计方案的经济性，包括材料、人工、成本等。
7、可施工性：检查设计方案是否具有可施工性，如材料获取、施工工艺等。
8、维护与改造：考虑设计方案的维护和改造需求，确保方案具有可持续性。
三、施工图审图要点1、规范性：检查施工图是否符合相关建筑、结构、给排水、电气等专业的规范和标准。
2、细节与标注：检查施工图的细节和标注是否清晰、准确，易于理解。
3、材料与设备：核对施工图中使用的材料和设备是否符合设计要求，包括规格、性能等。
4、结构稳定性：审查结构施工图是否满足稳定性要求，如基础设计、框架结构等。
5、给排水与电气系统：审查给排水和电气系统的设计是否合理，包括管道布置、电气设备等。
6、安全措施：检查施工图中是否包含必要的安全措施，如防火、防震等。
7、施工可行性：评估施工图的可行性，考虑施工工艺、设备能力等因素。
8、成本与预算：核对施工图的成本预算是否符合建设单位或业主的预算要求。
四、审图结论与建议在完成设计方案和施工图的审图后，应总结审图过程中发现的问题，并提出相应的建议和改进措施。
这些建议可以包括设计修改、施工工艺调整或成本优化等方面。
审图结论和建议应清晰明了，具有可操作性，以便建设单位或业主做出决策。

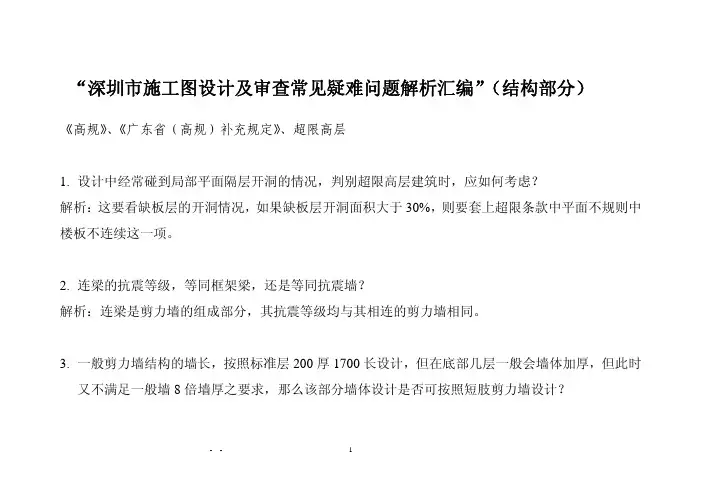

“深圳市施工图设计及审查常见疑难问题解析汇编”（结构部分）《高规》、《广东省（高规）补充规定》、超限高层1.设计中经常碰到局部平面隔层开洞的情况，判别超限高层建筑时，应如何考虑？解析：这要看缺板层的开洞情况，如果缺板层开洞面积大于30%，则要套上超限条款中平面不规则中楼板不连续这一项。
2.连梁的抗震等级，等同框架梁，还是等同抗震墙？解析：连梁是剪力墙的组成部分，其抗震等级均与其相连的剪力墙相同。
3.一般剪力墙结构的墙长，按照标准层200厚1700长设计，但在底部几层一般会墙体加厚，但此时又不满足一般墙8倍墙厚之要求，那么该部分墙体设计是否可按照短肢剪力墙设计？解析：可按《广补》第3.2.3条执行，当墙厚大于层高的1/15并且在300mm以上时，截面的高厚比大于4、小于8时，也属于一般剪力墙。
4.框支剪力墙结构的落地剪力墙，墙厚一般很厚（如500mm），但设计有时很难满足墙长应大于4m。
如何处理？解析：规范并无厚墙长度的要求，对于框支结构的落地厚墙，根据《广补》第3.2.3条的精神，当墙的长度与厚度之比小于4时，应按柱子设计，否则按加强部位的剪力墙设计。
5.高度大于60m的框架——剪力墙结构，如果框架柱或者剪力墙需要转换，应该怎样进行设计？解析：《砼高规》没有带转换的框架——剪力墙结构的设计规定，可以参考框支剪力墙结构的有关规定进行设计，比方说转换层以下抗剪等级的提高，转换梁柱参照框支梁、柱进行设计等。
6.同一个结构单元有多个局部转换的转换层，需要采取哪些结构措施？解析：抗震设计不宜在同一结构单元采用多个局部转换的方案，如果采用的话，建议做到如下各点：1、每一局部转换层整层都是加强层：2、按最高转换层考虑转换层的高度；3、两个局部转换层之间的层数不宜超过两层；4、最高局部转换以下构件的抗震等级比《砼高规》表4.8.2提高一级。
7.《高规》第10.2.8-1条规定了框支梁面、底筋的最小配筋率。
对于面筋最小配筋率的控制，是支座面，还是跨中通长面筋？解析：应依全梁面通长筋来考虑。
施工图审查原则及五大要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下,希望对做设计的工程师们有所帮助。
审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
(3)设计是否合理.有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。
各部分设计是否明确.是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
审图要点要点一：总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
要点二：给排水平面图(1)生活水池、水箱是否为独立的结构型式。
（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符,还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。
(二）、我这里有个下的水电的审图要求发上来大家讨论.一般工程开工前,业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失.作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。
一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。
二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一.三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。
框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。
消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。
电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装.这些问题如不在施工前提出来,并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。
2、水电图中设备器具用房设置的位置、尺寸及工艺要求,与土建图中的设计要求是否统一。
如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求.泵房预埋件土建图是否与水卫图中的尺寸、位置一致。
3、管道的布置是否影响装修效果.如排水管道,当横管很长时,由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大,会因此影响整体装修高度.图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面"的情况.4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一.电气配管、水卫预留洞等必须注意这些尺寸.四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。
施工图审查要点及图纸会审图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。
一、职责图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。
图纸会审由建设单位、设计单位、地勘单位、监理单位、施工单位、监督单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。
会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。
二、图纸审核内容1、施工图纸会审及技术交底由项目建设单位组织，监理单位主持，设计单位、地勘单位、施工单位、监督单位参加。
设计人员交底（建筑、结构、强电、弱电、给排水专业等），交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。
2、施工单位对图纸核查施工单位必须对各专业图纸认真核查。
目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。
3、各相关部门及单位图纸核查(1)、各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查(如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等)，整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会审各方单位会签。
施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。
2、图纸未满足我部提供的设计任务书、技术标准的要求。
3、图中是否有违反强制性条文的地方,类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度.二、总图部分1、经济指标表与报规图是否一致。
2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。
3、单体±0。
00与室外标高的关系是否合理。
4、采光井、风井及地下出入口是否体现在总图上，位置是否合理.5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。
6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点.7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。
8、场地、建筑、车库出入口是否注明清楚(机动车出入口是否距离道路红线不小于7.5米,且不存在视线障碍物).三、设计总说明1、选用图集是否已经作废或过期.2、说明中的防水做法与我部定的技术标准是否一致。
3、说明中门窗选型与平面图门窗表是否相同,是否合理。
4、填充墙材料是否和技术标准要求相同，是否合理.5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。
6、室内装修标准是否合理，是否满足公司营销要求.7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法.8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面.9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。
10、施工缝留设及处理方式。
11、混凝土强度及抗渗等级要求是否便于施工组织。
四、地下室1、地下室层高是否满足我部明确的技术标准要求。
2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米;设备用房独立分区，面积小于500平米，要有独立通道或出口）。
