液压传动是以液体作为工作介质对能量进行传动和控制的

液压与气动技术A卷您的姓名： [填空题] *_________________________________1、液压传动是以_______ 为工作介质进行能量传递和控制的一种传动形式。

* [填空题] *空1答案：空1液体2、能源装置是把______转换成流体的压力能的装置，执行装置是把流体的______转换成机械能的装置，控制调节装置是对液压系统中流体的压力、流量和流动方向进行 ___ 的装置。

* [填空题] *空1答案：机械能空2答案：压力能空3答案：控制和调节3、液压泵在正常工作条件下，按试验标准规定连续运转的最高压力称为液压泵的______压力。

* [填空题] *空1答案：额定4、我国油液牌号是以 ___ ℃时油液___ 黏度来表示的。

* [填空题] *空1答案：40空2答案：运动5、将液压能变成直线运动或摆动的机械能，将液压能变成连续旋转的机械能。

[填空题] *_________________________________答案解析：缸；马达6、双作用叶片泵往往做成______。

* [填空题] *空1答案：空1定量泵7、换向阀处于常态位置时，其各油口的________称为滑阀机能。

常用的有H形、Y形、 _____形和_______形等。

* [填空题] *_________________________________答案解析：连接关系；O、M或P8、先导式溢流阀由 ___和 ___两部分组成，前者控制___ ，后者控制___ 。

* [填空题] *_________________________________答案解析：先导阀；主阀；压力；流量9、根据溢流阀在液压系统中所起的作用，溢流阀可作阀、阀、阀和阀。

[填空题]_________________________________答案解析：安全、卸荷、溢流和背压10、速度控制回路是研究液压系统的速度______和______问题，常用的速度控制回路有调速回路、运动回路、___和______回路等。

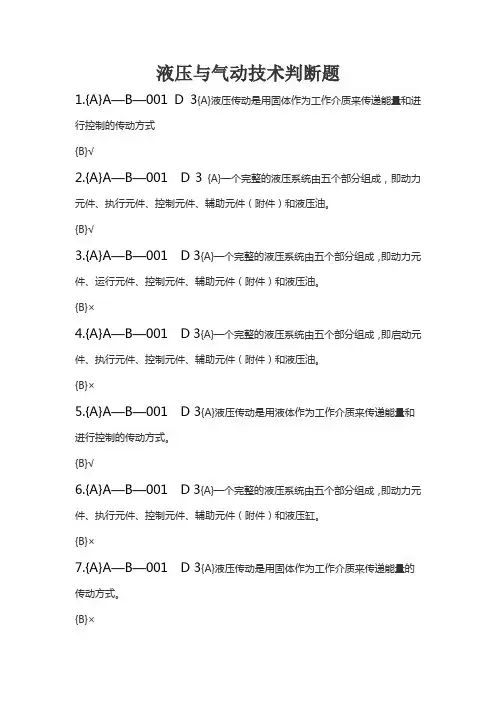

液压与气动技术判断题1.{A}A—B—001 D 3{A}液压传动是用固体作为工作介质来传递能量和进行控制的传动方式{B}√2.{A}A—B—001 D 3 {A}一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

{B}√3.{A}A—B—001 D 3{A}一个完整的液压系统由五个部分组成，即动力元件、运行元件、控制元件、辅助元件（附件）和液压油。

{B}×4.{A}A—B—001 D 3{A}一个完整的液压系统由五个部分组成，即启动元件、执行元件、控制元件、辅助元件（附件）和液压油。

{B}×5.{A}A—B—001 D 3{A}液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。

{B}√6.{A}A—B—001 D 3{A}一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压缸。

{B}×7.{A}A—B—001 D 3{A}液压传动是用固体作为工作介质来传递能量的传动方式。

{B}×8.{A}A—B—001 D 3{A}液压传动是用液体作为工作介质来传递能量的传动方式{B}×9.{A}A—B—001 D 3{A}液压传动是用液体作为工作介质进行控制的传动方式{B}×10.{A}A—B—001 D 3{{A}齿轮泵是最常见的一种液压泵。

{B}√11.{A}A—B—001 D 3液压系统的作用为通过改变压强增大作用力。

{B}√12.{A}A—B—001 D 3液压系统的作用为通过改变压力增大作用力。

{B}×13.{A}A—B—001 D 3液压系统的作用为通过改变流量增大作用力。

{B}×14.{A}A—B—001 D 3液压系统的作用为通过改变速度增大作用力。

{B}×15.{A}A—B—001 D 3溢流阀是方向控制阀。

{B}×16.{A}A—B—001 D 3单向阀是方向控制阀。

液压传动第一章练习题一、填空题1、液压传动的工作原理是( )定律。

即密封容积中的液体既可以传递( )，又可以传递( )。

2、液体传动是主要利用( )能的液体传动。

3、传动机构通常分为( )、( )、( )。

4、液压传动由四部分组成即( )、( )、( )、( ) 其中（）和（）为能量转换装置。

二、单项选择题1.液压系统中的压力取决于（）。

（A）负载（B）流量（C）速度（D）溢流阀2.液压传动装置的组成部分中，（）为能量转换装置。

（A）控制元件、辅助元件（B）动力元件、执行元件（C）泵和阀（D）油缸和马达3、将发动机输入的机械能转换为液体的压力能的液压元件是( )。

（A）液压泵（B）液压马达（C）液压缸（D）控制阀4、液压传动主要利用（）的液体传动。

（A）机械能（B）液体压力能（C）电能（D）气压能5.液压传动（）在传动比要求严格的场合采用。

（A）适宜于（B）不宜于（C）以上都不对6.将液体的压力能转换为旋转运动机械能的液压执行元件是( )。

（A）液压泵（B）液压马达（C）液压缸（D）控制阀7.以下选项中，（）不是液压传动的优点（A）操纵控制方便，可实现大范围的无级调速（B）可自动实现过载保护。

（C）容易实现机器的自动化（D）适宜在很高或很低的温度条件下工作。

8.以下选项中，（）是液压传动的优点（A）可自动实现过载保护。

（B）能得到严格的定比传动。

（C）液压传动出故障时容易找出原因。

（D）适宜在很高或很低的温度条件下工作。

9.将机械能转换为液体的压力能的液压执行元件是( )。

（A）液压泵（B）液压马达（C）液压缸（D）控制阀10.属于液压执行装置的是（）。

（A）液压泵（B）压力阀（C）液压马达（D）滤油器三、多项选择题1.以下哪些是液压传动的组成部分（）。

（A）液压泵（B）执行元件（C）控制元件（D）辅助元件2. 液体传动是以液体为工作介质的流体传动。

包括（）和（）。

（A）液力传动（B）液压传动（C）液压传动（D）机械传动3.传动机构通常分为( )。

液压与气压传动技术知到章节测试答案智慧树2023年最新潍坊工程职业学院第一章测试1.液压传动是以液体作为工作介质，以液体的压力能来进行能量转换、传递和控制的一种传动方式。

参考答案:对2.液压传动具有单位重量轻、传动功率大,但是不可作大范围无级调速。

参考答案:错3.一个正常工作的液压传动系统由以下哪几部分组成？参考答案:执行装置;动力装置;控制调节装置;辅助装置;工作介质4.在磨床工作台液压系统中，溢流阀主要的作用是稳压溢流，起安全保护的作用。

参考答案:对5.在磨床工作台液压系统中，执行元件液压缸的往复运动是利用节流阀实现的。

参考答案:错6.在磨床工作台液压系统中，执行元件液压缸的运动速度是利用节流阀控制的。

参考答案:对7.由于液压装置体积小，质量轻，结构紧凑，惯性小，反应快，因此可实现快速启动、制动和换向。

参考答案:对8.液压系统在使用中的缺点大部分都是油液受到污染造成的。

参考答案:对9.液压系统中的动力装置指的是液压缸。

错10.工作介质作为液压系统中传递能量的载体，通过它实现运动和动力的能量传递。

参考答案:对第二章测试1.流量连续性方程是( )在流体力学中的表达形式。

参考答案:质量守恒定律2.选择液压油时，主要考虑油液的（）。

参考答案:粘度3.在研究流动液体时，把假设（）的液体称为理想流体。

无粘性；不可压缩4.我国液压油的牌号是以（）0C时的运动粘度的平均值来表示的。

参考答案:405.液压传动的工作原理是帕斯卡定律。

（）参考答案:对6.液体产生内摩擦力的性质是粘性。

（）参考答案:对7.液体是不可压缩的。

（）参考答案:错8.作用在活塞上的推力越大，活塞的运动速度越快。

（）参考答案:错9.液体的压力损失包括沿程压力损失和局部压力损失。

（）参考答案:对10.当温度升高时，油液的粘度是下降的。

参考答案:对第三章测试1.液压泵按结构特点一般可分为齿轮泵、叶片泵、柱塞泵三类泵。

（）参考答案:对2.为了保证齿轮泵的连续地可靠供油，要求其齿轮的啮合系数必须为1，这必然产生困油现象，为了克服这一现象，在齿轮泵中开了卸荷槽（卸荷凹槽）。

第四篇液压传动与液力传动第16章液压传动1、液压传动是以液体（通常是油液）作为工作介质，利用液体压力来传递动力和进行控制的一种传动方式。

2、人们常见的液压千斤顶由手动柱塞液压泵和液压缸两大部分构成。

3、液压传动装置是一种能量转换装置，它先将机械能转换为便于输送的液压能，然后又将液压能转换为机械能，以驱动工作机构完成所要求的各种动作。

4、液体在外力作用下流动时，分子间的内聚力会阻碍分子间的相对运动而产生一种内摩擦力，这种特性称作液体的黏性。

静止液体不呈现粘性，粘性的大小可用粘度来衡量，粘度是选择液压用流体的主要指标，是影响流动液体的重要物理性质。

4、液体传动按其工作原理的不同可分为液压传动和液力传动。

5、液力传动装置主要有液力偶合器和液力变矩器。

6、液力传动是一种以液体为工作介质的能量转换装置，它主要包括：能量输入部件，泵轮，它将发动机的机械能转变为液体的动能；能量输出部件，涡轮，它将液体的动能转变为机械能。

如果液力传动装置只有上述两个部件，则称为液力偶合器。

如果除上述两部件还有一个固定的导流部件（一般为导轮），则称为液力变矩器。

7、汽车液力变矩器中的主动件是导轮。

8、一般液压系统可分为几部分？各部分的主要元件是什么？各有什么作用？液压由以下5个部分组成：（1）动力元件：是指液压油泵，它将发动机或电动机输入的机械能转换为液压能，其作用是为系统提供具有一定压力的流量的液压油，是系统的动力源。

（2）执行元件：是指液压油缸和液压马达，它们是将液夺能转换为机械能，输出力和速度或扭矩和转速，以驱动工作部件。

（3）控制元件：是指各类阀，其作用是用来控制系统中油液的压力、流量和流动方向，以保证执行元件完成预定的动作。

（4）辅助元件：是指油箱、油管、过滤器、冷却器及各种指示器和控制仪表等，它们的作用是提供必要的条件使系统得以完成正常工作。

（5）工作介质：是液压油，液压系统是通过工作介质来实现运动和动力传递的。

第17章液压泵1、在液压传动系统中有两个重要参数：压力P和流量Q2、液体的可压缩性很小，一般可忽略不计。

第1章习题答案1.液压与气压传动是以流体（液压油或压缩空气）作为工作介质对能量进行传递和控制的一种传动形式。

液压千斤顶、机床动力滑台液压系统等等。

汽车开关门气动系统、气动磨粉机等等。

2.p3-43.p4-64.答：不行。

因为，液压传动中有较多的能量损失（摩擦损失、压力损失、泄漏损失），效率低，所以不宜作远距离传动。

5.答：液压传动工作平稳、功率大、输出力大，但功率损失大不宜作远距离传动；而气压传动便于作远距离传动，具有防火、防爆、耐潮湿的能力，与液压方式相比，气动方式可在恶劣的环境（高温、强振动、强冲击、强腐蚀和强辐射等）下进行正常工作，但是，由于气体的可压缩性较大，平稳性不如液压传动，且压力级一般小于0.8MPa，系统的输出力较小。

有时采用气液联动方式可以克服彼此的缺陷，利用彼此的优势。

6.p6-8第2章习题答案2.8 思考题与习题答案1. 液压油有哪几种类型？液压油的牌号和粘度有什么关系？如何选用液压油？答：目前液压油主要包括矿物型液压油和难燃型液压油；液压油的粘度等级是以其40℃时运动粘度的中心值来表示的，如L-HM32液压油的粘度等级为32，则40℃时其运动粘度的中心值为32mm2/s；选择液压油一般首先选择液压油的品种，然后再选择液压油的粘度。

2. 动力粘度、运动粘度的含义是什么？答：动力粘度是指液体在单位速度梯度下流动时单位面积上产生的内摩擦力。

液体的动力粘度与其密度的比值，称为液体的运动粘度。

3. 液压油粘度过高、过低会有什么不良的影响？答：液压油粘度过高对液压装置不利，其本身也会发生化学变质，产生各种生成物，缩短它的使用期限；过低影响其润滑效果。

4. 什么是压力？压力有哪几种表示方法？液压系统的工作压力与外界负载有什么关系？答：静止液体某点处单位面积上所受的法向力称为该点的静压力。

静压力在物理学上称为压强，在液压传动中称为压力。

压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。

第一章概论液压传动是以液体作为工作介质对能量进行传动和控制的一种传动形式，液压传动相对于电力拖动和机械传动而言，其输出力大、重量轻、惯性小、调速方便以及易于控制等优点而广泛应用于工程机械、建筑机械和机床等设备上。

近几十年来，随着微电子技术的迅速发展及液压传动许多突出的优点，其应用领域遍及各个工业部门。

第一节液压传动的工作原理及系统组成一、液压传动系统的工作原理（一）液压千斤顶图1-1是液压千斤顶的工作原理图。

大油缸9和大活塞8组成举升液压缸。

杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。

如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。

再次提起手柄吸油时，单向阀7自动关闭，图1-1液压千斤顶工作原理图使油液不能倒流，从而保证了重物不会自行下落1—杠杆手柄2—小油缸3—小活塞不断地往复扳动手柄，就能不断地把油液压入举4、7—单向阀5—吸油管6、10—管道升缸下腔，使重物逐渐地升起。

如果打开截止8—大活塞9—大油缸11—截止阀12—油箱11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。

这就是液压千斤顶的工作原理。

通过对上面液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。

（1）液压传动以液体（一般为矿物油）作为传递运动和动力的工作介质，而且传动中必须经过两次能量转换。

首先压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。

（2）油液必须在密闭容器（或密闭系统）内传送，而且必须有密闭容积的变化。

如果容器不密封，就不能形成必要的压力；如果密闭容积不变化，就不能实现吸油和压油，也就不可能利用受压液体传递运动和动力。

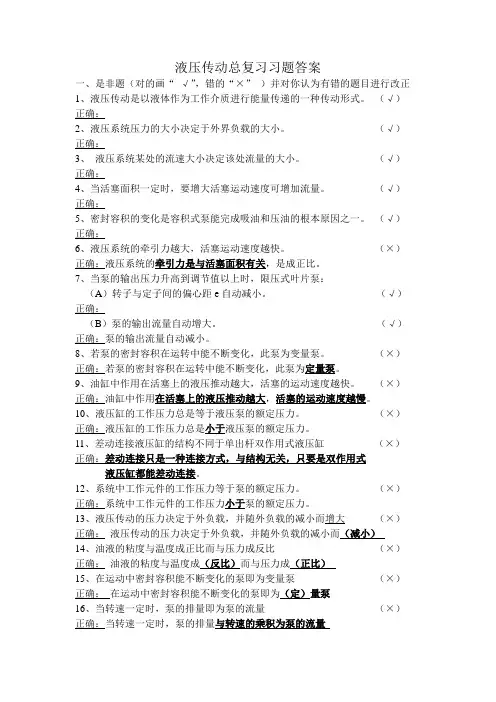

液压传动总复习习题答案一、是非题（对的画“√”，错的“×”）并对你认为有错的题目进行改正1、液压传动是以液体作为工作介质进行能量传递的一种传动形式。

（√）正确：2、液压系统压力的大小决定于外界负载的大小。

（√）正确：3、液压系统某处的流速大小决定该处流量的大小。

（√）正确：4、当活塞面积一定时，要增大活塞运动速度可增加流量。

（√）正确：5、密封容积的变化是容积式泵能完成吸油和压油的根本原因之一。

（√）正确：6、液压系统的牵引力越大，活塞运动速度越快。

（×）正确：液压系统的牵引力是与活塞面积有关，是成正比。

7、当泵的输出压力升高到调节值以上时，限压式叶片泵：（A）转子与定子间的偏心距e自动减小。

（√）正确：（B）泵的输出流量自动增大。

（√）正确：泵的输出流量自动减小。

8、若泵的密封容积在运转中能不断变化，此泵为变量泵。

（×）正确：若泵的密封容积在运转中能不断变化，此泵为定量泵。

9、油缸中作用在活塞上的液压推动越大，活塞的运动速度越快。

（×）正确：油缸中作用在活塞上的液压推动越大，活塞的运动速度越慢。

10、液压缸的工作压力总是等于液压泵的额定压力。

（×）正确：液压缸的工作压力总是小于液压泵的额定压力。

11、差动连接液压缸的结构不同于单出杆双作用式液压缸（×）正确：差动连接只是一种连接方式，与结构无关，只要是双作用式液压缸都能差动连接。

12、系统中工作元件的工作压力等于泵的额定压力。

（×）正确：系统中工作元件的工作压力小于泵的额定压力。

13、液压传动的压力决定于外负载，并随外负载的减小而增大（×）正确：液压传动的压力决定于外负载，并随外负载的减小而（减小）14、油液的粘度与温度成正比而与压力成反比（×）正确：油液的粘度与温度成（反比）而与压力成（正比）15、在运动中密封容积能不断变化的泵即为变量泵（×）正确：在运动中密封容积能不断变化的泵即为（定）量泵16、当转速一定时，泵的排量即为泵的流量（×）正确：当转速一定时，泵的排量与转速的乘积为泵的流量17、液压泵的额定压力即为液压缸的工作压力（×）正确：液压泵的额定压力（大于）液压缸的工作压力18、雷诺数与管径、流速、液体的动力粘度成正比关系（×）正确：雷诺数与管径、流速成（正比）与液体的（运动）粘度成反比关系19、理想液体稳定流动时，某截面处的流速越大则该处的压力越低（×）正确：理想液体稳定流动时，某截面处的流速越大则该处的（面积越小）20、密封圈的安装没有要求。

液压与气动技术参考试卷2一、填空题1．液压传动是以__ _______ 为工作介质，利用进行能量传递和控制的一种传动形式。

2．流体流动时，沿其边界面会产生一种阻止其运动的流体摩擦作用，这种产生内摩擦力的性质称为。

3．我国液压油液牌号是以℃时油液粘度的平均值来表示的。

4．油液粘度因温度升高而，因压力增大而______ 。

5．液压泵是一种能量转换装置，它将机械能转换为_____，是液压传动系统中的动力元件。

6．液压泵在正常工作条件下，按试验标准规定连续运转的最高压力称为液压泵的______压力。

7．泵主轴每转一周所排出液体体积的理论值称为__________。

8．液压泵按结构不同分为、、三种。

9．液压执行装置和两种类型，这两者不同点在于：将液压能变成直线运动或摆动的机械能，将液压能变成连续回转的机械能。

10．根据用途和工作特点的不同，控制阀主要分为三大类、_ 、_ 。

11.方向控制阀用于控制液压系统中液流的________和________。

12．三位换向阀的中位机能，常用的有________型、___ _ 型、________型、________型、等。

能使液压泵卸荷的有和。

13．在液压系统中，控制或利用压力的变化来实现某种动作的阀称为压力控制阀，按用途不同，可分、、和压力继电器等。

14．根据溢流阀在液压系统中所起的作用，溢流阀可作、、和背压阀使用。

15．流量控制阀是通过改变阀口通流面积来调节阀口流量，从而控制执行元件运动的液压控制阀。

常用的流量阀有阀和阀两种。

16．压力继电器是一种将油液的信号转换成信号的电液控制元件。

二、判断题（对打√错打×）（）1．在液压系统蓄能器在运输中，可以充气，在维修液压系统时，没必要将蓄能器中的压力油放掉。

唯一的作用是储油。

（）2．滤油器的作用是清除油液中的空气和水分。

（）3．缸体固定式液压缸，当其使用中需要摆动的，进出油管可以采用软管或钢管连接。

（）4．使用可调节流阀进行调速时，执行元件的运动速度不受负载变化的影响。

第一章液压传动基础知识一、填空题1．液压传动是利用系统中的液体作为工作介质传递运动和动力的一种传动方式。

2．液压泵是利用密闭容积由小变大时，其内压力，密闭容积由大变小时，其内压力的原理而吸油和压油的。

3．液压系统由、、、和五部分组成。

4．液压泵是将原动机输入的转变为液体的的能量转换装置。

它的功用是向液压系统。

5．液压缸是将液体的压力能转变为的能量转换装置；液压马达是将液体的压力能转变为的能量转换装置。

6．各种液压阀用以控制液压系统中液体的、和等，以保证执行机构完成预定的工作运动。

7．辅助装置包括油箱、油管、管接头、过滤器、压力表和流量计等，它们分别起、、、和等作用。

8．目前液压技术正向着、、、、、及液压与相结合的方向发展。

9．液体流动时，的性质，称为液体的粘性。

10．液体粘性用粘度表示。

常用的粘度有、和。

11．液体的动力粘度μ与其密度ρ的比值称为，用符号表示，其国际单位为，常用单位为，两种单位之间的关系是。

12．将mL被测液体在θ°C时由恩氏粘度计小孔中流出所用的时间t1与mL 蒸馏水在°C时由同一小孔中流出所用的时间t2之比，称为该被测液体在θ°C时的，用t2表示。

13．矿物油在15°C时的密度约为，水的密度为。

14．液体受压力作用而发生体积变化的性质，称为液体的。

在或时，应考虑液体的可压缩性。

15．当液压系统的工作压力高，环境温度高或运动件速度较慢时，为了减少泄漏，宜选用粘度较的液压油；当工作压力低，环境温度低或运动件速度较快时，为了减小功率损失，宜采用粘度较的液压油。

16．液体为相对静止状态时，其单位面积上所受的法向压力，称为，用符号表示。

其国际单位为，常用单位为，工程单位为，它们之间的关系为。

17．液压系统的工作压力决定于。

18．在密闭系统中，由外力作用所产生的压力可，这就是静压力传递原理。

19．液体作用于曲面某一方向上的力，等于液体压力与的乘积。

《液压元件》复习提纲1.什么是液压传动？P1液压传动的主要缺点？P5液压传动是以液体作为工作介质，进行能量转换、传递和控制的一种传动方式。

缺点：1）难以实现严格的传动比。

2）液压系统不宜在很高或很低的温度下工作。

3）传动效率较低。

4）工作可靠性不如电力传动和机械传动。

5）液压元件的制造精度要求较高，造价较贵，使用、维护要求有一定的专业知识和较高的技术水平。

6）液压能的获得和传递不如电能方便，不宜远距离输送。

7）故障征兆难以及时发现，故障原因较难确定。

2.液压传动的四个基本特征？P2液压传动系统的组成？P31)容积式液压泵的工作压力p与流量q之间不具有相关性，而是具有刚性的压力-流量特征。

2)容积式液压泵的工作压力主要取决于负载。

3)液压缸的运动速度主要取决于输入的流量，与负载无关。

4)液压功率等于压力与流量的乘积。

组成：1）液压动力元件。

2)液压执行元件。

3）液压控制元件。

4）液压辅助元件。

5）工作介质。

3.什么是液压泵和液压马达的排量？P12液压泵（或液压马达）主轴每转一周，根据计算其密闭容腔几何尺寸的变化而得出的排出（或流入）的液体体积。

4.什么是液压泵和液压马达的容积效率以及总效率？P13液压泵的容积效率ηVp为其实际输出流量q p与理论输出流量q t之比。

液压马达的容积效率ηVm为其理论输入流量q t与实际输入流量q m之比。

液压泵的总效率ηp等于其实际输出功率P op与实际输入功率P ip之比。

液压马达的总效率ηm等于其实际输出功率P om与实际输入功率P im之比。

5.外啮合齿轮泵、双作用叶片泵和轴向柱塞泵的特点？P25、P45和P68外啮合齿轮泵：齿轮泵由一对相同的齿轮，被封闭在由前盖、后盖和外壳所构成的空腔中啮合运转，利用齿间容积的变化实现吸油排油。

优点是：结构简单；渐开线齿轮的加工工艺性好；体积小，质量轻，功率密度大；对恶劣工况的适应性强；耐冲击、耐磨损、抗污染能力强，工作可靠。

液压技术在工业中的应用液压技术是实现现代化传动与控制的关键技术之一,世界各国对液压工业的发展都很重视。

液压技术具有独特的优点,如:功率重量比大,体积小,频响高,压力、流量可控性好,可柔性传送动力,易实现直线运动等。

这种技术还易与微电子、电气技术相结合,形成自动控制系统。

据统计,世界液压元件的总销售额为350亿美元,世界各主要国家液压工业销售额占机械工业产值的2%~3.5%,而我国只占1%左右,努力扩大其应用领域,将有广阔的发展前景。

液压传动是以流体作为工作介质对能量进行传动和控制的一种传动形式。

利用有压的液体经由一些机件控制之后来传递运动和动力。

相对于电力拖动和机械传动而言,液压传动具有输出力大,重量轻,惯性小,调速方便以及易于控制等优点,因而广泛应用于工程机械,建筑机械和机床等设备上。

由于要使用原油炼制品来作为传动介质,近代液压传动技术是由19世纪崛起并蓬勃发展的石油工业推动起来的,最早实践成功的液压传动装置是舰船上的炮塔转位器,其后出现了液压六角车床和磨床,一些通用车床到20世纪30年代末才用上了液压传动。

第二次世界大战期间,在一些兵器上用上了功率大,反应快,动作准的液压传动和控制装置,大大提高了兵器的性能,也大大促进了液压技术的发展。

战后,液压技术迅速转向民用,并随着各种标准的不断制订和完善,各类元件的标准化,规格化,系列化而在机械制造,工程机械,材料科学,控制技术,农业机械,汽车制造等行业中推广开来。

由于军事及建设需要的刺激,液压技术日益成熟。

20世纪60年代后,原子能技术,空间技术,计算机技术等的发展再次将液压技术推向前进,使它发展成为包括传动,控制,检测在内的一门完整的自动化技术,在国民经济的各个方面都得到了应用。

如工程机械,数控加工中心,冶金自动线等。

液压传动在某些领域内甚至已占有压倒性优势。

正是因为液压传动有着其独特的优点,所以液压在工业中的应用发展迅速,并涉及到诸多领域。

液压传动系统的主要优点:(1)在相同功率下,液压执行元件体积小,重量轻,结构紧凑。

简述液压传动的基本工作原理液压传动是一种将液体作为工作介质，通过液压元件（如液压缸、液压马达、液压阀等）来传递能量和控制运动的传动方式。

它具有传动效率高、反应灵敏、可靠性高等优点，在机械工程、冶金、石油化工等领域得到广泛应用。

本文将详细介绍液压传动的基本工作原理。

一、液体的物理性质在了解液压传动的基本工作原理之前，需要先了解液体的物理性质。

液体是一种流体，其特点是没有固定形状，可以自由流动，并且具有不可压缩性。

这意味着当外力施加在一个封闭的容器内的液体上时，它们会均匀地承受这个力，并且容器内的所有部分都会产生相同的压力。

二、基本结构和组成部分1. 液体在液压传动中，使用的主要是油类或水类流体。

对于不同类型的应用场合，需要选择不同类型和规格的流体。

2. 液源装置为了保证系统中始终有足够的工作流体，需要使用液源装置，如油箱、泵等。

3. 液压元件液压元件是实现能量传递和运动控制的关键组成部分，包括液压缸、液压马达、液压阀等。

4. 辅助元件辅助元件包括滤清器、冷却器、油位计等，用于保证系统正常运行和维护。

三、基本工作原理在液压传动中，主要是通过将流体从一个位置转移到另一个位置来实现能量传递和运动控制。

具体来说，它是通过以下几个步骤实现的：1. 液源装置提供高压流体液源装置（如泵）通过机械或电力驱动产生高压流体，并将其输送到系统中。

2. 流体通过管道输送到液压元件高压流体经过管道输送到需要进行能量传递和运动控制的液压元件（如液压缸）处。

3. 液压元件将能量转化为运动或力当高压流体进入液压元件时，它会对活塞施加一定的力。

这个力可以用于推动活塞运动或产生一定的力。

4. 液压阀控制流体的流动为了实现对液压元件的精确控制，需要使用液压阀来控制流体的流动。

通过开启和关闭液压阀，可以实现对液压元件的运动和力的精确控制。

四、优点和应用领域液压传动具有以下优点：1. 传动效率高由于液体具有不可压缩性，能量可以在系统内快速传递，从而实现高效率的能量转换。

一、填空1、液压系统中的压力取决于负载，执行元件的运动速度取决于流量2.、液压与气压传动是以流体作为工作介质对能量进行传递和控制的一种传动形式。

3、液体质点没有横向脉动，互不干扰作定向而不混杂的有层次的运动,称为层流运动;在液体流速等于某一数值后，液体除交错而义混乱的沿某一方向运动外，还有一个脉动的横向速度，这种运动称之为湍流运动。

4、液压传动系统是依靠液体在密封油腔容积变化中的压力能来实现运动和力传递的，液压传动装置从本质上讲是一种能量转换装置，它先将机械能转换为便于输送的液压能，然后再将液压能转换为机械能做功。

5、不可压缩液体定常流动的总流伯努利方程中除去液体的位能、压力能利动能外，还应包括一项重要参数是液体沿总流机械能损失的平均值。

6、液体受到外力作用而流动时，分子间的内聚力阻止分子间的相对运动而产生一种内摩擦力，这种产生内摩擦力的性质称为粘性。

粘性的大小用黏度来表示。

常用的黏度表示方法有三种，即动力粘度、运动粘度和相对粘度。

7、液体流动时的压力损失可以分为两人类，即沿程压力损失和局部压力损失。

8、泵每转一弧度，由其儿何尺寸计算而得到的排山液体的体积，称为泵的排量。

9、在液压传动中，能量损失主要变现为压力损失，压力损失可分为沿程压力损失和局部压力损失。

10、在泵的排油管路中，其绝对压力为10Mpa，则表压力为9.9Mpa；在泵的吸油管，绝对压力为0.07Mpa，则真空度为0.03Mpa。

11、液压泵的功率损失有容积损失和机械损失两部分。

12、双作用叶片泵一般为定量泵；单作用叶片泵一般为变量泵。

13、液压泵的种类很多，按其结构形式可分为齿轮泵、叶片泵、柱塞泵和螺杆泵等。

14、.轴向柱塞泵主要由驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成。

斜盘倾角可以改变油泵的排量。

15、液压执行元件用来驱动工作机构做功，液压执行元件包括液压缸和液压马达两大类，其中液压缸实现往复直线运动或摆动，液压马达实现旋转运动。

一、填空题1. _油液，是液压传动中常用来传递运动和动力的工作介质。

2. 液压传动的工作原理是依靠_密闭容积的变化_来传递运动，依靠_液压__来传递动力。

3. 液压传动系统除油液外可分为_动力元件_、_执行元件_、_控制元件_、_辅助元件_四个部分。

4. 液压传动具有传递功率_大_，传动平稳性_较好_，能实现过载_保护_易于实现自动化等优点。

但是有泄漏，容易_污染_环境，传动比不_准确_。

5. 液压泵是将电动机输出的_液压能_转换为_机械能_的能量转换装置。

6. 外啮合齿轮泵的啮合线把密封容积分成_吸油腔_和_压油腔_两部分，一般_吸油口_油口较大，为了减小_因吸油口压力小而造成流速慢_的影响。

7. 液压泵正常工作的必备条件是：应具备能交替变化的_密闭容积_，应有_吸油压油过程_，吸油过程中，油箱必须和_大气_相通。

8. 输出流量不能调节的液压泵称为_定量_泵，可调节的液压泵称为_变量_泵。

外啮合齿轮泵属于_定量_泵。

9. 按工作方式不同，叶片泵分为_单作用叶片泵_和_双作用叶片泵_两种。

10. 液压缸是将_油液的压力能_转变为_机械能_的转换装置，一般用于实现_能量的转换_或_直线往复运动的执行元件_。

11. 液压控制阀是液压系统的_控制_元件，根据用途和工作特点不同，控制阀可分为三类：_方向_控制阀，_压力_控制阀，_流量_控制阀。

12. 根据改变阀芯位置的操纵方式不同，换向阀可分为_手动_、_机动_、_电磁_、_液控_和_电液换向阀_等。

13. 压力控制阀的共同特点是：利用_油液压力_和，弹簧力相_平衡的原理进行工作。

14. 溢流阀安装在液压系统的泵出口处，其主要作用是_溢流稳压_和_限压保护_。

15. 在液压传动系统中，要降低整个系统和工作压力，采用_溢流_阀；而降低局部系统的压力，采用_减压_阀。

16. 流量阀是利用改变它的通流_面积_来控制系统工作流量，从而控制执行元件的运动_速度_，在使用定量泵的液压系统中，为使流量阀能起节流作用，必须与_定量阀_阀联合使用。

《液压与气动》试卷（1）一、填空（42分）1．液压传动是以为工作介质进行能量传递的一种形式。

2．液压传动是由、、、、和五部分组成。

3．液体粘性的物理意义是既反映，又反映。

4．液体的压力是指，国际单位制压力单位是，液压中还常用和。

5．液压系统的压力是在状态下产生的，压力大小决定于。

6．液压泵是通过的变化完成吸油和压油的，其排油量的大小取决于。

7．机床液压系统常用的液压泵有、、三大类。

8．液压泵效率包含和两部分。

9．定量叶片泵属于，变量叶片泵属于（单作用式、双作用式）10．液压缸是液压系统的，活塞固定式液压缸的工作台运动范围略大于缸有效行程的。

11．液压控制阀按用途不同分为、、三大类。

12．三位换向阀的常态为是，按其各油口连通方式不同常用的有、、、、五种机能。

13．顺序阀是利用油路中控制阀口启闭，以实现执行元件顺序动作的。

14．节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路,即、、三种形式节流调速回路。

15．流量阀有两类：一类没有压力补偿，即抗负载变化的能力，如；另一类采取压力补偿措施，有很好的抗干扰能力，典型的如和，即抗干扰能力强。

16．溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力，液压系统过载时。

二、是非题(10分)1、液压泵的理论流量与输出压力有关。

（）2、限压式变量叶片泵根据负载大小变化能自动调节输出流量（）3、液压马达输出转矩与机械效率有关，而与容积效率无关。

（）4、单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。

（）5、单向阀只允许油液朝某一方向流动，故不能作背压阀用。

（）6、溢流阀在工作中阀口常开的是作调压溢流阀用，阀口常闭的是作安全阀用。

（）7、节流阀和调速阀均能使通过其流量不受负载变化的影响。

（）8、节流阀的进、回油节流调速回路是属于恒推力调速。

（）9、在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。

河南科技大学19级机械电子工程专业大二2020-2021第二学期液压与气动技术期中考试1、液压传动是利用（）系统中的（）液体作为工作介质传递运动和动力的一种传动方式。

A.密闭；有压 B.密闭；无压 C.开放；有压 [单选题] *A(正确答案)BC2. 液压泵是利用密闭容积由小变大时，其内压力（），密闭容积由大变小时，其内压力（）的原理来而吸油和压油的。

A.减小；增大 B.增大；减小 C.减小；减小[单选题] *A(正确答案)BC3.液压系统由动力元件、（）、控制元件、辅助元件和工作介质五部分组成。

A.工作元件 B.执行元件 C.控制方式 [单选题] *AB(正确答案)C4.液压泵是将原动机输入的（）转变为液体的压力能的能量转换装置。

它的功用是向液压系统压力油。

A.动能 B.传递能 C.机械能 [单选题] *ABC(正确答案)5.液压缸和液压马达是将液体的压力能转变为（）的能量转换装置。

A.动能 B.机械能 C.传递能 [单选题] *AB(正确答案)C6.各种液压阀用以控制液压系统中液体的方向、（）和流量等，以保证执行机构完成预定的工作运动。

A.压力 B.速度 C.大小 [单选题] *A(正确答案)BC7.液体流动时，分子间产生内摩擦力的性质，称为液体的黏性，液体粘性用（）表示。

A.黏性 B.黏度 C.粘度 [单选题] *AB(正确答案)C8.液体的动力粘度μ与其密度ρ的比值称为运动黏度，用符号ν表示，其国际单位为（），常用单位为mm2/s，两种单位之间的关系是1m2/s=106 mm2/s。

A.cm2/s B.mm2/s C.m2/s [单选题] *ABC(正确答案)9.液体受压力作用而发生体积变化的性质，称为液体的可压缩性。

在高压系统和压力变化比较大时，应考虑液体的（）。

A.压缩比例 B.膨胀系数 C.可压缩性 [单选题] *ABC(正确答案)10.N32机械油油在40℃时，其运动粘度的平均值为（）m2/s；而在20℃时，其值增大为（）m2/s；在70℃时，其值降低至9×10-6m2/s。
