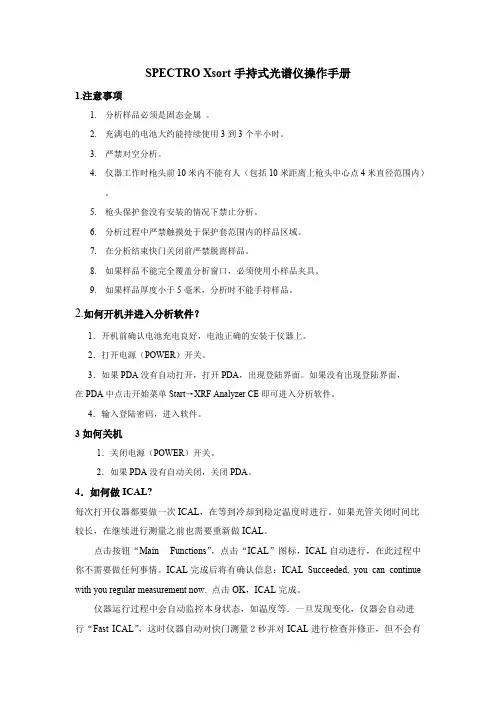

SPECTRO Xsort手持式光谱仪操作手册1.注意事项1.分析样品必须是固态金属。
2.充满电的电池大约能持续使用3到3个半小时。
3.严禁对空分析。
4.仪器工作时枪头前10米内不能有人（包括10米距离上枪头中心点4米直径范围内）。
5.枪头保护套没有安装的情况下禁止分析。
6.分析过程中严禁触摸处于保护套范围内的样品区域。
7.在分析结束快门关闭前严禁脱离样品。
8.如果样品不能完全覆盖分析窗口，必须使用小样品夹具。
9.如果样品厚度小于5毫米，分析时不能手持样品。
2.如何开机并进入分析软件？1．开机前确认电池充电良好，电池正确的安装于仪器上。
2．打开电源（POWER）开关。
3．如果PDA没有自动打开，打开PDA，出现登陆界面。
如果没有出现登陆界面，在PDA中点击开始菜单Start→XRF Analyzer CE即可进入分析软件。
4．输入登陆密码，进入软件。
3如何关机1．关闭电源（POWER）开关。
2．如果PDA没有自动关闭，关闭PDA。
4．如何做ICAL?每次打开仪器都要做一次ICAL，在等到冷却到稳定温度时进行。
如果光管关闭时间比较长，在继续进行测量之前也需要重新做ICAL。
点击按钮“Main Functions”，点击“ICAL”图标，ICAL自动进行，在此过程中你不需要做任何事情。
ICAL完成后将有确认信息：ICAL Succeeded, you can continue with you regular measurement now. 点击OK，ICAL完成。
仪器运行过程中会自动监控本身状态，如温度等．一旦发现变化，仪器会自动进行“Fast ICAL”，这时仪器自动对快门测量２秒并对ICAL进行检查并修正，但不会有任何提示信息．此过程结束后，可以继续进行正常工作．ICAL报告保存位置：＿＼XSort\ICAL\Log5 如何分析1．分析之前确认保护套正确安装；确认分析窗前只有分析样品并且分析样品正常的覆盖分析窗，如有必要，安装小样品夹具；确认保护膜没有污染、损坏。
ASD FieldSpec HandHeld 2 使用手册北京理加联合科技有限公司符号定义 (1)第1章概述及安装 (2)1.1 概述 (2)1.2 仪器的拆包 (2)1.3 标准配件 (3)1.4 FieldSpec® HandHeld 2仪器组成部件 (4)1.5 手持和安装 (4)1.6 安装电池或连接电源适配器供电 (6)第2章操作 (8)2.1 控制和显示面板 (8)2.2 启动电源 (8)2.3 光谱显示 (8)2.4 选择测试样品照明 (10)2.5 参考白板 (10)2.5.1 参考白板的主要信息 (11)2.5.2 室外参考白板 (11)2.5.3 Spectralon® (12)2.5.4 参考白板的透射率 (12)2.6 饱和报错 (13)2.7 优化 (13)2.8 暗电流和参考白板 (14)2.9 采集一个样品的光谱 (15)2.10 保存一个光谱 (16)2.11 激光瞄准器 (16)2.12 主菜单 (16)2.12.1 系统预设 (18)2.12.2 前置光学系统菜单 (18)2.12.3 积分时间菜单 (19)2.12.4 光谱平均次数菜单 (20)2.13 文件保存菜单 (22)2.13.1 打开一个现有的Base Name (24)2.13.2 建立一个新的Base Name (25)2.13.3 起始ID (26)2.13.4 数量保存 (27)2.13.5 保存的时间间隔 (28)2.13.6 系统菜单 (29)第3章外部电脑访问&控制仪器（联机模式） (32)3.1 FieldSpec® HandHeld 2仪器与电脑连接 (32)3.2 安装ASD应用软件 (32)3.2.1 Windows 7安装 (32)3.2.2 Windows 7用户设置 (33)3.3 ASD软件/硬件组合 (34)3.4 运行RS3软件 (36)3.5 RS3下拉菜单 (38)3.6 RS3 Control菜单 (38)3.6.1 RS3 Optimization (39)3.6.2 RS3 White Reference (40)3.6.3 RS3 Dark Current (41)3.6.4 RS3 Radiometric Measurement 命令 (41)3.6.5 RS3 Adjust Configuration Settings (42)3.6.6 RS3 Absolute Reflectance Settings (42)3.6.7 RS3 Spectrum Save (43)3.7 RS3前置光学系统 (44)3.8 RS3饱和报错 (44)3.9 RS3 Display的下拉菜单 (44)3.9.1 RS3 Axis设置 (45)3.9.2 RS3 Cursor设置 (46)3.9.3 RS3 Grid 设置 (47)3.9.4 RS3图形线条属性设置 (48)3.9.5 RS3浏览文件设置 (49)3.9.6 RS3 Freeze Display设置 (50)3.9.7 RS3 Quit指令 (51)3.10 HH2 Sync应用软件 (51)3.10.1 将HandHeld 2中数据文件输出到电脑 (52)3.10.2 HandHeld 2仪器的预设和文件名称 (54)3.10.3 输出定标文件到HandHeld 2仪器 (59)3.10.4 断开HH2 Sync (60)3.11 ViewSpec Pro后续处理软件 (60)3.12 GPS (61)3.12.1 独立模式 (61)3.12.2 联机模式 (64)第4章维护和问题解答 (67)4.1 维护和清洁Spectralon® (67)4.2 维护和清洁HandHeld 2仪器 (67)4.3 维护和清洁HandHeld 2的光学输入端和前置光学系统 (68)4.4 维护和清洁激光瞄准器 (68)4.5 维护和清洁可选的光纤跳跃电缆 (69)4.6 维护可选的光源 (69)4.7 温度效应 (70)4.8 W.E.E.E.规范 (70)4.9 年度工厂维护 (70)4.10 将仪器发送到ASD公司维护 (70)4.11 技术支持 (70)4.12问题解答 (71)4.12.1 通讯错误 (71)4.12.2 不寻常或过大的噪声 (71)4.12.3 背景干扰 (72)4.12.4 软件问题 (72)第5章附录 (73)5.1 FieldSpec® HandHeld 2 地物光谱仪 (73)5.1.1 性能规格 (73)5.1.2 物理规格 (73)5.2 可选购仪器控制器规格 (74)5.3 零配件 (74)5.4 可选配件 (74)5.5 非ASD软件 (75)5.6 人工光源 (75)符号定义警告：伤害危险。
奥林巴斯手持式光谱仪安全操作及保养规程
一、安全操作
1.在操作之前，确保已经阅读并理解了使用手册中的安全注意事项和
操作指南。
2.在操作光谱仪之前，确保你的双手干燥并严禁在仪器工作时戴手套。
3.操作光谱仪时，应注意避免将仪器暴露在可能引发爆炸性或火灾的
环境中。
4.使用适当的电源，并确保电源线与插座连接稳固。
5.避免将光谱仪暴露在潮湿、灰尘较多和反射光线较强的环境中。
6.在操作光谱仪时，避免将其置于容易受到震动或撞击的位置。
二、保养规程
1.在使用完毕后，及时清洁仪器。
使用一个干净、软质的布擦拭仪器
的外壳和显示屏，确保不要使用化学溶剂等会对仪器造成损害的物质。
2.定期检查仪器的电源线，确保无损坏、捻合或暴露的情况。
3.检查光谱仪的电池电量并定期进行充电，确保其能够正常工作。
4.对于光谱仪中的光学部件，要定期清洁，并使用适当的清洁剂进行
清洁。
在清洁光学元件之前，要先查看使用手册中的维护指南，以了解清
洁的正确方法和注意事项。
5.储存光谱仪时，应将其放置在干燥、温度适宜的环境中，远离阳光
直射和潮湿的地方。
6.定期进行仪器校准，以确保其测试结果的准确性和可靠性。
7.定期检查仪器的软件版本，并根据需要进行升级。
总之，正确的操作和保养是保证奥林巴斯手持式光谱仪能够正常工作和延长其使用寿命的关键。
用户在操作光谱仪时要严格按照安全操作指南进行，加强仪器的保养和维护工作可以确保光谱仪的稳定性和可靠性。
光谱仪器使用方法说明书一、引言光谱仪器是一种常用的科学仪器，用于测量物质在不同波长下的光谱反射或吸收情况。
本说明书旨在向使用者详细介绍光谱仪器的使用方法，包括仪器组装、操作步骤、数据分析等内容，以帮助使用者正确高效地使用该仪器。
二、仪器组装1. 器件清单光谱仪器组装所需的器件清单如下：- 光源- 分光装置- 光栅- 探测器- 数据采集系统请确保所有器件齐全，并按照指定的连接方式将它们组装在一起。
2. 连接顺序按照以下顺序依次连接光谱仪器的各个部件：- 将光源连接到光谱仪的光源接口，确保连接牢固。
- 连接分光装置和光源，使其能够接受来自光源的光，并将其分散成不同波长的光束。
- 连接光栅和分光装置，确保光束通过光栅进行波长选择。
- 将探测器连接到光栅，接收并测量通过光栅的光信号。
- 连接数据采集系统和探测器，以实时记录和分析测量的数据。
三、操作步骤1. 仪器准备- 开启光源，并调整亮度和稳定性至合适的水平。
- 打开数据采集系统，确保其正常运行。
2. 校准- 使用标准样品对光谱仪进行校准。
选择已知反射或吸收光谱特性的标准样品，并按照指定程序进行校准。
- 记录校准结果以便后续数据分析时的修正。
3. 测量- 将待测样品放置在光谱仪器上，并按照指定的测量程序进行测量。
- 确保样品与光源的距离、角度等参数符合要求，避免光束衰减或污染。
- 按照指定的波长范围和步长进行测量。
4. 数据分析- 导出测量结果至数据分析软件，并进行必要的数据处理和图像绘制。
- 分析样品的光谱特征，比较不同样品之间的差异，提取有价值的信息。
四、注意事项1. 操作安全- 在操作光源时，避免长时间直视强光，以免损伤眼睛。
- 操作光谱仪器时，确保室内环境干净、静止，避免灰尘或其他杂质对测量结果的影响。
2. 仪器保养- 保持光源、分光装置等仪器部件的清洁，定期进行清洁维护。
- 注意仪器的存储环境，避免高温、潮湿等不良条件对仪器性能的影响。
3. 问题排查- 在使用过程中遇到问题时，首先检查仪器的各个连接部分是否正常。
Product DescriptionThe ergonomically designed imager houses the imaging optics, detector, drive electronics, optical modulator,laser pointer and four standard or rechargeable AA size batteries. The system includes an optional pistol grip handle which holds virtually any ‘Pocket PC’or compatible ‘Palm’device as a combined processing, display unit and image storage device. As an alternative, the output of the imager can be displayed and processed in real time using a PC.OperationThe system is designed for either one or two handed operation. For one handed operation both the imager and the user provided ‘Pocket PC’/ ‘Palm’device can be attached to the handle to form a single integrated lightweight unit. For two handed operation the imager can be quickly detached from the handle leaving the ‘Pocket PC’/ ‘Palm’device attached for ease of operation. This latter configuration enables the imager to be pointed at awkward angles or used in confined places. Alternatively, instead of using a ‘Pocket PC’/ ‘Palm’device the imager can be linked to a PC or laptop computer using the RS232 serial cable supplied.Dec 2004IPU 40055 issue 3IRI 1011Universal Thermal ImagerThe IRI 1011 is a groundbreaking thermal imager product which brings the benefits of this versatile technology to the professional, the trades person and the non-specialist alike.The flexibility, ease of use and above all, the low cost of this product extend the normal application areas for thermal imaging from military and professional use, to wider use in industrial,commercial and domestic applications .Typical applications for the IRI 1011 include:Predictive and Preventative MaintenanceProcess MonitoringResearch and Development HV AC Troubleshooting Vehicle MaintenanceGeneral Industrial/Domestic......ABDWorld Leaders inArray-Based DetectorsThe IRI 1011 Universal Thermal ImagerPERFORMANCETemperature Measurement range:-10˚C to +300˚C Field of view (FOV):20˚x 20˚Spectral Response:8 to 14 micrometers Sensitivity:~0.3K @ 30˚C Displayed Image:96 x 96 pixels Detector:16 x 16 pixel array Frame rate:8HzIMAGE STORAGEUp to 1000 images per MB of SER POINTERA built in Class II laser is supplied to highlight the reference pixel.IMAGER POWER SUPPLYBattery:4 x AA type removable batteries.Lithium cells are recommended for operation at low temperatures.Operation time:Up to 8 hours.AC operation:AC adaptor, supplied.MECHANICALHousing: Impact Resistant Plastic.Dimensions: 120mm x 125mm x 80mm.Weight:< 600g not including ‘Pocket PC’/‘Palm’device and handle.Mounting: Handheld & Tripod mounting.IRI 1011 INCLUDESImager, software for ‘Pocket PC’, ‘Palm’& PC, 2m RS232 connection cable - imager to PC, user manual, AC power supply, carrying case.OPTIONA pistol grip handle for attaching imager and ‘Pocket PC’/ ‘Palm’Device for single handed operation.SPECIFICATIONABDWorld Leaders inArray-Based DetectorsInfraRed Integrated Systems Ltd, Towcester Mill,Towcester, Northants, NN12 6AD, UK Telephone:+44 (0) 1327 357824Fax:+44 (0) 1327 357825e-mail:***************.uk web site:Whilst IRISYS endeavour to ensure that all descriptions, weights, temperatures, dimensions and other statistics contained in this product information are correct, they are intended to give a general idea of the product only and IRISYS do not warrant their accuracy or accept liability for any reliance on them. IRISYS have a policy of continuous product improvement and reserve the right to change the specification of the products and descriptions in this data sheet. Prior to ordering products please check with IRISYS for current specification details. This product is protected by patents EP 0 853 237 B1 and US 6,239,433 B1. Other patents pending.All brands and product names are acknowledged and may be trademarks or registered trademarks of their respective holders.ENVIRONMENT Temp. operating range:-5˚C to +50˚C Humidity:10% to 90% non condensing Temp. storage range:-20˚C to +80˚CCE Mark (Europe):Complies with EMC directiveSETTINGS AND CONTROLS:User selectable sensitivity er selectable offset control (range).Auto adjust sensitivity/range.Display palettes: red/blue, green/blue and greyscale.‘Pocket PC’/ ‘Palm’device: two moveable temperature measurement cursors.PC: up to ten moveable temperature measurement cursors.User selectable emissivity values.User selectable image integration: 1 to 10 frames.Readout in ˚C, ˚F and K.Image snapshot.Image label.FEATURES - ‘POCKET PC’/ ‘PALM’SOFTWAREReal time image and temperature measurement display Multiple image storage and retrieval.Image browser.Battery Charge indicator‘Pocket PC’/ ‘Palm’device controlled by navigator button and touch sensitive screen controls. Reflected ambient temperature compensation.Temperature difference measurement.FEATURES - PC SOFTWAREMultiple image storage and retrieval.Time / Temperature display for up to ten user defined pixels.Save all 256 temperature values to Microsoft Excel.Copy & Paste images into other Microsoft applications.Reflected ambient temperature compensation.Real time image and temperature measurement displayCOMPUTER REQUIREMENTSPocket PC: Compatible with most ‘Pocket PC’devices running Microsoft ‘Pocket PC’2000, 2002 and 2003. e.g. HP iPAQ 2210, O2 XDA - (See IRISYS website for compatible Pocket PC’s). RS 232 to ‘Pocket PC’communication cable or CompactFlash RS 232 adaptor where applicable.Palm :Palm devices conforming to OS5 or higher, double density screen, 320 x 320 display resolution.eg. Palm Zire 71, Palm Tungsten T3. (See IRISYS website for compatible Palms)PC :IBM compatible PC with a minimum of:300MHz processor, MS Windows 2000 and XP (see IRISYS website for current list of operating systems supported). RS 232 serial port (115k Baud),16 bit colour graphics capability.........................CAUTIONCLASS II LASER PRODUCT635nm 0.9mW。
一、操机资格仪器应有专人负责，任何其他人员不得搬动、操作此仪器。
二、工作环境1.此仪器为精密仪器，测量中要避免干扰。
比如：电机、震动、电焊、电磁、高压等。
2仪器应配又交流净化稳压电源，保证电源稳定。
3.室温应控制在15℃--25℃，湿度控制在65%以下。
三、开机步骤1 接通电源，打开电脑。
2 打开电机上面黑色开关，把1按下去。
3 打开光谱仪后面的红色按钮。
4 抽真空30分钟后,才能开始检测.四、化学成分化验检测1 双击电脑桌面上XRF 图标，输入用户名：002 ，密码：123，打开测量软件。
2 初始化，点击“升降按钮”，打开测量腔，取出金属圈，放入薄膜，然后放上Ag标准片，关闭测量腔。
点击“初始化”按钮，初始化结束后，峰通道值一定为1400，不可能发生变化。
3 在工具栏点击“工作曲线”，选择与测量样品相对应的测试类。
4 点击“升降按钮”，打开测量腔，取出薄膜，放入测量样品，测量面必须平整。
5 探测器窗口为陂金属，厚度为微米级，受外力极易破坏。
因此，不得用任何物品接触探测器窗口。
6 测试完之后保存测量结果，并与要求标准相比较，查看测量结果是否符合相对应的标准。
五、ROSH测试1 双击电脑桌面上ROSH 图标，输入密码：skyray，打开测量软件。
2 初始化，点击“升降按钮”，打开测量腔，取出金属圈，放入薄膜，然后放上Ag标准片，关闭测量腔。
点击“初始化”按钮，初始化结束后，峰通道值一定为1400，不可能发生变化。
3 在工具栏点击“工作曲线”，选择与测量样品相对应的测试类。
4 点击“升降按钮”，打开测量腔，放入测量样品。
5 探测器窗口为陂金属，厚度为微米级，受外力极易破坏。
因此，不得用任何物品接触探测器窗口。
6 测试完之后保存测量结果，并与要求标准比较，查看测量结果是否符合相对应的标准。
六、关机顺序1 退出测试程序2 关计算机主机3关测试仪主机4 关电源。

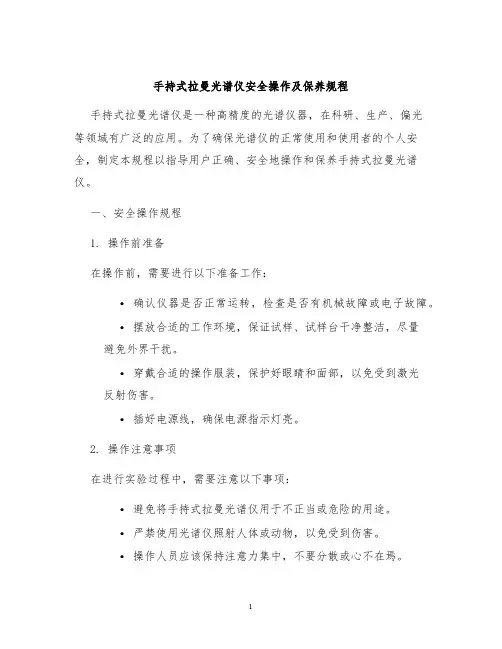

手持式拉曼光谱仪安全操作及保养规程手持式拉曼光谱仪是一种高精度的光谱仪器，在科研、生产、偏光等领域有广泛的应用。
为了确保光谱仪的正常使用和使用者的个人安全，制定本规程以指导用户正确、安全地操作和保养手持式拉曼光谱仪。
一、安全操作规程1. 操作前准备在操作前，需要进行以下准备工作：•确认仪器是否正常运转，检查是否有机械故障或电子故障。
•摆放合适的工作环境，保证试样、试样台干净整洁，尽量避免外界干扰。
•穿戴合适的操作服装，保护好眼睛和面部，以免受到激光反射伤害。
•插好电源线，确保电源指示灯亮。
2. 操作注意事项在进行实验过程中，需要注意以下事项：•避免将手持式拉曼光谱仪用于不正当或危险的用途。
•严禁使用光谱仪照射人体或动物，以免受到伤害。
•操作人员应该保持注意力集中，不要分散或心不在焉。
•断开电源线之前，确保仪器已关闭，以免电源反咬操作人员。
•操作过程中不要随意更改光谱仪的设置，以避免影响测试精度。
•如果出现异常情况，应该及时关掉仪器，检查问题并及时维修。
3. 安全使用措施在使用过程中，需要采取以下安全措施：•操作人员需全程佩戴安全眼镜，以避免激光眩目影响视力。
•激光保护镜需要特殊制造，严禁用脏的或损坏的激光保护镜。
•如果仪器暴露在强光下时，激光隔离板应当及时覆盖仪器，以避免外部光线干扰。
•整个实验过程需谨慎操作，避免频繁启动光谱仪，以延长仪器的使用寿命。
二、保养规程为了实现长期的、稳定的光谱仪使用，有必要及时保养和维护仪器。
以下为手持式拉曼光谱仪保养规程：1. 仪器的清洁手持式拉曼光谱仪是高精度光谱仪器，平日使用中应保持仪器表面的干净、整洁，避免在使用期内缺乏良好的维护清洁工作；保护好仪器外壳、激光光路系统等，以免影响试验结果。
•用纯净水轻轻擦拭激光光路系统透镜和相关光学元件，严禁使用水洒在光路上。
•用气垫机或者吸尘器清理光谱仪中的灰尘和污渍。
•使用干净的纱布或纸巾清洁仪器外壳，避免使用有擦亮霜或油腻的布。

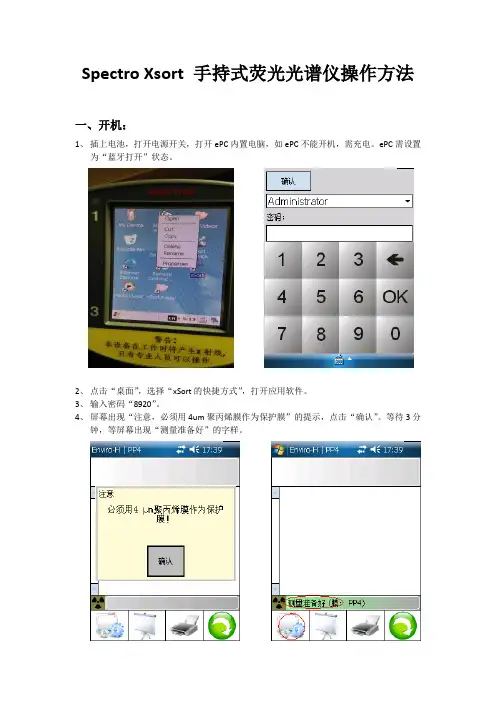

Spectro Xsort 手持式荧光光谱仪操作方法一、开机：1、插上电池，打开电源开关，打开ePC内置电脑，如ePC不能开机，需充电。
ePC需设置为“蓝牙打开”状态。
2、点击“桌面”，选择“xSort的快捷方式”，打开应用软件。
3、输入密码“8920”。
4、屏幕出现“注意，必须用4um聚丙烯膜作为保护膜”的提示，点击“确认”。
等待3分钟，等屏幕出现“测量准备好”的字样。
二、ICAl校正。
5、点击屏幕左下角的齿轮状图标进行翻页。
6、点击ICAl，进行ICAl校正。
7、待出现“ICAl成功”，点击确认即可。
如不成功，请联系售后工程师。
三、测试样品8、在测试窗口点击右下角的绿色箭头。
9、输入样品名，点击确认。
注意：不能输入汉字。
10、样品制备好后，对准样品，向下扣扳机，状态栏会显示测试进度。
测试结束后松开扳机，读取数据即可。
11、点击打印机，可将结果保存为PDF格式。
四、关机11、依次向左翻页，待出现电源符号后点击。
12、出现“电源关闭或退出XRF Analyzer CE？”，点击“退出”，关闭操作软件。
13、关闭主机电源，取下电池。
如ePC未关闭，则轻触ePC右侧的电源开关进行关闭。
五、数据读取14、用U盘插入仪器的USB插孔中，退出仪器的运行软件，打开My Device/Hard Disk(会自动识别成一个移动硬盘)，此时，即可进行对数据和文件夹的移动。
15、或者在电脑中安装“Microsoft Activesync”同步软件，并打开。
用数据线将ePC和外部电脑连接。
同步软件自动同步。
16、点击打开My Device/storage card/Program files/Xsort/Results/Analyses，文件可用Excel打开。
17、点击打开My Device/storage card/Program files/Xsort/Results/PDF，可以查看PDF文件。
六、恢复软件18、将U盘中的Xsort文件夹覆盖,My Device/storage card/Program files/Xsort，即可。
手持式光谱仪操作流程英文回答：Operating a handheld spectrometer involves several steps to ensure accurate measurements. Here is a step-by-step guide on how to use a handheld spectrometer:1. Preparation: Before starting, make sure the spectrometer is fully charged or has fresh batteries. Also, ensure that the device is clean and free from any dirt or debris that may affect the measurements.2. Calibration: It is essential to calibrate the spectrometer before taking any measurements. Calibration helps to ensure accurate and reliable results. Follow the manufacturer's instructions to calibrate the device properly. This usually involves using a known light source or reference material.3. Select the measurement mode: Handheld spectrometersoften have different measurement modes for various applications. Choose the appropriate mode for your specific measurement needs. For example, if you want to measure the color of an object, select the color measurement mode.4. Positioning: Proper positioning of the spectrometer is crucial for accurate measurements. Hold the device steady and align it correctly with the target. Some spectrometers have a built-in target guide or indicator to assist with positioning.5. Measurement: Once the spectrometer is properly positioned, press the measurement button or trigger to take the reading. Hold the device steady for a few seconds until the measurement is complete. The device may emit a beep or display a notification when the measurement is done.6. Data analysis: After taking the measurement, the spectrometer will display the results on its screen or through a connected device (e.g., smartphone or computer). Analyze the data to interpret the measurements. Some spectrometers may also provide additional features likedata logging or exporting options for further analysis.7. Repeat or average measurements: For more accurate results, it is advisable to repeat the measurement multiple times and take an average. This helps to minimize any measurement errors or variations.8. Maintenance: After using the handheld spectrometer, clean it properly and store it in a safe place. Regular maintenance, such as cleaning the optics or updating the device firmware, may be required as per the manufacturer's instructions.中文回答：操作手持式光谱仪需要经过几个步骤来确保准确的测量结果。
手持式便携式光谱仪安全操作及保养规程引言手持式便携式光谱仪是一种高精度的仪器，用于分析物质的光谱特征。
为了确保仪器的正常运行和最大限度减少操作人员可能面临的安全风险，本文将介绍手持式便携式光谱仪的安全操作和保养规程。
安全操作指南1.在操作手持式便携式光谱仪之前，务必先阅读并了解使用手册中的安全操作指南和警示信息。
2.手持式光谱仪需要在干燥、清洁和无腐蚀性气体的环境中操作，确保环境适宜和无明火。
3.使用仪器之前，检查电源线和连接线是否损坏，若有损坏请及时更换。
4.使用仪器时，避免接触水或其他液体，以防止仪器损坏或引发电击风险。
5.在非使用状态下，关闭仪器电源，以节约能源并降低故障风险。
6.避免在高温、高湿度或强磁场环境下操作仪器，这可能会影响仪器的准确性和性能。
7.禁止将仪器放置在易碎物品或易燃和易爆材料旁边，以防止仪器损坏或产生安全隐患。
8.使用前请检查仪器的光学组件是否干净，并使用提供的清洁布小心擦拭，不要使用化学溶剂。
保养规程1.定期清洁仪器的外壳，并使用柔软的布擦拭。
注意避免使用有酸性或碱性成分的清洁剂，避免对仪器造成损伤。
2.保持仪器的存放环境干燥，并避免阳光直射或长时间暴露在高温环境中。
3.请定期检查仪器的连接线和接口，确保其完好无损。
4.当长时间不使用仪器时，请拆卸电池，并妥善存放。
电池在存放前应处于充满状态。
5.如果仪器出现故障或异常情况，请立即停止使用，并联系售后服务提供商进行维修或技术支持。
总结手持式便携式光谱仪的安全操作和保养对于保证仪器的长期性能和使用寿命非常重要。
通过遵守本文提供的操作指南和保养规程，可以减少意外事故和仪器故障的风险，同时提高仪器的准确性和可靠性。
请务必严格遵守操作规程，并定期检查和保养仪器，保障仪器的正常使用和安全运行。
注意：本文仅供参考，请在使用仪器前详细阅读和理解仪器的使用手册和操作指南，并遵循厂商提供的安全操作和保养规程。
手提式射线荧光光谱仪操作规程CG/ZCJ42-2019一、目的规范手提式射线荧光光谱仪操作规程，保证操作能顺利进行。
二、适用范围适用于室内及现场产品部件化学成分的快速定性和半定量分析。
三、人员要求1、操作人员必须经过培训才可操作；2、上岗前必须穿戴好本岗位要求的劳动防护用品；3、工作时不准聊天、离岗或干与生产无关的事，在班前、班上不准喝酒；4、操作人员应熟悉所用设备的组成、结构及其使用环境，并严格按操作手册的要求正确操作，尽量避免因操作不当而引起的故障。
四、操作规程1、开启设备1)准备分析仪：开启仪器之前，进行以下步骤：请确保电池已充电；把手/电池正确锁定在支架中；设备已准备就绪，可以使用。
2）打开分析仪：请按下设备下方的（I/O）按钮一会儿，设备打开（绿色LED亮起）；显示报告显示屏；输入用户密码启用软件；ePC显示测量窗口。
提示：为保证ePC在设备未开启的情况下就处于运行准备就绪状态，该设备配有一个内置电池。
因此在设备开启之后，ePC立即就会进入运行准备就绪状态。
设备打开后内置电池会自动充电。
到充满电所需时长可能达3小时。
如果长时间未使用该设备且内置电池已耗尽，ePC上的操作系统及软件（及光谱仪程序）会重新启动。
整个过程自动进行且耗时约90秒钟。
2、关闭设备：可执行以下方法之一：1）请按下设备下方的（I/O）按钮一会儿。
2）按下ePC显示器上的“Off”符号（通过菜单选择），ePC将显示，已按下两个按钮中的一个，并且设备会在短暂延迟之后关闭。
ePC则会转入休眠模式。
提示：即使在设备关闭（且未装备把手/电池）的情况下，ePC也可从休眠模式中激活。
下列情况下可以实现该操作：操作ePC角落处的按钮。
长时间不使用时，务必关闭设备。
3、脱机模式在预定的间隔时间之后设备进入脱机模式。
这是指射线管、检测器冷却及显示器照明关闭。
短暂操作“开始测量”键或启用键之后，检测器冷却重新激活。
随着下一个测量的开始射线管重新启动。
手持式光谱仪的功能介绍及工作原理手持式光谱仪的功能介绍手持式光谱仪接受全新激发电路，无论是高频火花还是直流电弧模式测试结果均具有杰出的精密度和精准度。
功能强大，三种分析模式可选：快速材料分选、牌号鉴定以及精准明确定量分析。
优化的电源管理模式，强大的内置电池可供应24V的电压输出，无外接电源场所也可供应仪器工作数天所需电力。
连接外接电源时，电池则自动切换到充电模式。
手持式光谱仪在使用的时候，对于环境也是有确定的要求，不要在潮湿的环境下工作的，环境湿度0—95%之间为zui好，不能在太高温下操作工作，这样的理由是避开各类磁场的干扰，如此仪器分析的时候才能检测出更精准明确的精度。
所以，大家在工作的时候要注意环境的适合度，很多时候仪器检测不标准跟环境还是有很大程度上的关系。
手持式光谱仪对于操作人员是有确定要求的，测试样品前确定要请仪器厂商的技术人员现场演示，并且对技术人员做操作前的培训。
由于这款仪器是检测元素，那么确定会要做放样检测，所以，技术人员还需要做好防辐射。
手持式光谱仪都有哪些优点呢：1、接受的喷射电极技术。
在激发状态下，电极四周会形成氩气喷射气流，这样在激发过程中激发点四周不会与外界空气接触，提高激发精度；2、配上专用的光谱操作软件完全兼容于windows系统。
同时可以依据客户需求配备各种语言版本。
软件操作简单即使没有任何光谱仪学问及操作阅历的人员只需经过简单的学问培训即可上手使用。
3、接受高性能FPGA、DSP及ARM处理器，具有超高速数据采集分析功能，并能自动实时监测掌控光室温度、真空度、氩气压力、激发光源等模块的运行情形。
4、全数字化等等离子激发光源，超稳定能量释放在氩气环境中激发样品。
全数字激发脉冲，确保激发样品等离子体能量超高辨别率和高稳定输出。
充分各种不同材料的激发要求。
5、样品激发台接受铜火花台底座，钨材料电极；铜火花台底座为激发台供应较好的散热及坚固等特性，同时钨电极使用寿命长，耐高温等特性也提高了激发的性能；电极自吹扫功能的设计，为激发制造了良好的环境，也使激发台清洁电极更加简单。
手持式X射线荧光光谱仪--用于现场金属材料的快速准确分析SPECTRO xSORT手持式X射线荧光光谱仪--用于现场金属材料的快PDA（掌上电脑）：控制一切内置于仪器内的PDA采用触摸屏，可用手指或随机提供的触摸笔进行操作。
45°倾斜角方便读取信息。
在某些特定的情况下，如果由于位置原因读取数据困难，PDA可以很方便地从仪器上取下来，通过蓝牙技术，PDA仍可与仪器保持连接。
外部连接仪器可以通过USB口，WLAN和蓝牙与外部设备进行连接，如打印机，计算机。
数据也可以通过仪器中的存储卡转置外部计算机。
一种具有蓝牙功能和带有可充电电池的打印机可作为选件与仪器连接，使仪器在任何地方都可以打印数据。
SPECTRO XRF Analyzer CE给予Windows Mobile 操作系统的SPECTRO XRF Analyzer CE软件提供了一个非常简单的操作界面，使十分复杂的操作，如ICAL（智能标准化校准）、内部设置，自诊断功能都可以轻松进行。
仪器始终保持良好状态，随时准备进行检测仪器的屏幕可提供给操作者所有需要的信息，也可以用不同方式显示分析结果。
仪器也可以提供一种快速分选功能，所有检测结果会与第一次检测的样品数据相比较。
使用一个随机提供的“Result Manager”软件，分析数据可以存储在仪器中，可在以后显示，打印或传输至外部计算机。
置于仪器外壳内的PDA（掌上电脑）可控长期以来德国斯派克公司在现场金属分析方面积累了丰富的经验，其产品在世界各地已经成为此类仪器的标准。
斯派克公司在实验室X荧光光谱仪方面世界领先，在此基础上又开发出了坚固轻便的手持式SPECTRO xSORT荧光光谱仪，用于现场金属材料的分析和分选。
仪器采用高效的激发源和检测器，实现了高精度，快速，安全的现场金属分析。
把实验室级别的分析结果和轻松方便的操作方式完美地结合在一起。
仪器采用高效的激发源和检测器，实现了高精度，快速，安全的现场金属分析。
In North America, call 1-972-446-999041–EP200Mmd – EP200MsdEnables measurement in low light applicationsthrough high-gain photomultiplier tubeAdjusts for varying light conditions throughautomatic gain control feature when used withVerity’s system controllersAvoids overlapping spectra through excellentresolutionManual and scanning versions to meet theneeds of different applicationsRepeatable wavelength measurement throughhardened lead screw assemblyDescriptionThe EP200 Series monochromators are designed to measure a single wavelength of light in the range of 185–925nm. When used with Verity’s system controllers and the proper optical input path, the EP200 Series provides robust endpoint detection for production or research applications.The EP200 Series is used extensively in semiconductor and related thin film applications for endpoint detection in etch, CVD etchback, photoresist stripping and related applications. The EP200Mmd is designed for manual adjustment of wavelengths. The EP200Msd permits computer-controlled spectral scanning through the use of a stepper motor, hardened lead screw assembly and position encoders. These elements allow the scanning monochromator to reposition itself for differentwavelengths when a process recipe changes or a new product calls for monitoring a new endpoint emission. Performance of the EP200 Series monochromators is enhanced by its wide spectral range, superiorwavelength resolution (up to 0.2nm) and extraordinary dynamic range of the photomultiplier tube (PMT).8-32 THD. (FOR MTG.)TEST POINTSACCESS TO MICROMETER (MANUAL VERSIONMOTOR INTERFACECONNECTOR STEPPER MOTOR(SCANNING VERSION ONLY)4-40 THD. FOR MTG.EP200SCR FIBER OPTIC COUPLER (OPTIONAL)OPTIONAL UNIVERSAL MOUNTINGBASE1.19 [30.2]3.16 [80.3]THREE ¼-20 UNC X 0.3 DP. THREADED HOLES FOR USER OPTIONAL MOUNTINGRIGHT SIDEBOTTOM 0.5 [12.7]REMOVE SCREWLOW PASS FILTER SWITCH CONNECTOR9 PIN D-SUB CONNECTORTRIMMER & PUSH BUTTONS3.5 [88.9]1.75 3X [44.5] 1.06 3X [27.0]11.74 [298.2]1.03 [26.2]0.38 [9.7]5.5[139.7]THREE #8-32 UNC SCREWS MOUNTSUNIVERSAL MOUNTING PLATE TO MONOCHROMATOR2.75 2X [69.9]1.5 2X [38.1]1.5 2X [38.1]42In North America, call 1-972-446-9990Entrance slit holder. The bandwidth can be varied through the selection of slits with different widths.supply. Feedback gives long-term stability to PMT puter-controlled or local adjustment option.Blazed holographic grating givesEP200SCR FIBER OPTIC COUPLER (OPTIONAL)8-32 THD. (FOR MTG.) TRIMMER & PUSH BUTTONSTEST POINTS(MANUAL VERSION ONLY)STEPPER MOTOR(SCANNING VERSION ONLY)MOTOR INTERFACE CONNECTOR4-40 THD. FOR MTG.[77.2]11.74 [298.2]3.16 [80.3]FRONT VIEWLEFT SIDE RIGHT SIDEBOTTOM VIEW5.5[139.7]1.19 [30.2]8-32 THD. (FOR MTG.)1.0 [25.4]2.75 [70.0]2.75 [70.0]0.25 [6.4] REMOVE SCREW TO ENTRANCE SLIT9 PIN D-SUB CONNECTOR7.16 [181.9]In North America, call 1-972-446-9990 43Depicted below is a typical system schematic. Wide ranges of configurations are possible to meet the needs of different applications.(Required unless direct viewing application)Bifurcated Fiber Optic Cablemonitoring the same chamber)Bifurcated RS232CommunicationsFiber Optic Cable Instrument Coupler(or use Direct Viewing Quartz Lens Coupler)System ControllerThe system controller provides for: • Endpoint detection using proprietary Neural Network or threshold software • A graphical user interface• External communications through digital I/O, RS232, and Ethernet • Power to detector•Automatic gain control of photomultiplier tubeSystem controller platforms include: • VM3400 provides asynchronous control using Windows NT-based ScanView IV software • VM3000 provides synchronous control using DOS-based ScanView III software•SDC2001 provides an OEM synchronous embedded control of manual monochromators or detectorsOptical Connection•Viewing can be direct using a quartz lens coupler, or indirect using fiber optic cables and a chamber connector as depicted above•Bifurcated fiber optic cables are available forapplications using two monochromators to monitor the same system. Verity offers a selection ofchamber connectors for use with its fiber optic cableInstrument Interface Cards Instrument Cables•Operation of each scanning monochromator requires an interface card (DAS-200) in theVM3000/3400, a detector I/O cable, and motor I/O cable•Operation of two manual monochromators requires a dual interface card (DAS-225) in the VM3000/3400 and a bifurcated detector I/O cable •Operation of a single manual monochromator requires a single detector I/O cable for eachmonochromator and a dedicated dual interface card (DAS-205) in the VM3000/340044In North America, call 1-972-446-9990Model Number EP200Mmd EP200MsdType Manual Monochromator Scanning MonochromatorPerformance/OpticsRange 185–920nm 185–920nm Resolution (maximum) 0.2nmBandpass/Slit WidthSlit Width (microns) Bandpass (nm)50.............................0.2100.............................0.4250.............................1.0500.............................2.01000.............................4.0GratingConcave holographic, 1200 grooves/mm optimized in visible or UV; F/3.5 aperture (See page 6, Relative Efficiency vs. Wavelength graph for UV Enhanced/Standard gratings.)Focal Length 200mmPhotomultiplier TubeStandard, Selected Standard, or UV Enhanced(See page 6, Quantum Efficiency vs. Wavelength, for the UV Enhanced and Standard PMT.)Scan Speed Not designed for scanning Variable to 4000nm/min ElectronicsPower1+15VDC @ 50mA–15VDC @ 225mA+15VDC @ 50mA–15VDC @ 225mAPower to drive stepper motor assemblyInput Signal for PMT Gain12–10VDC Output Signal10–10VDC PMT High VoltageOutput Range–300 to –1000VDCAmplifier A two-stage amplifier provides low noise and independent zero and gain control. It is laser trimmed for very low offset and drift.MechanicalSlits Straight, 5mm height, removableDimensions (excluding mounting base) [inches (mm)] 7.51 (190.8) x 2.63 (66.8) x 7.16 (181.9)[See Outline Drawings for details]10.54 (267.7) x 3.16 (80.3) x 7.16 (181.9)[See Outline Drawings for details]SafetyCompliance CE and Semi S2-93 compliant, Year 2000 (Y2K) not applicable1Power, input signals, and output signals are controlled by a DAS-205/225 (manual monochromators) and a DAS-200 (scanning monochromator) instrument interface cards, which are installed in the VM3000/3400. Alternatively, the SDC2001 provides this functionality for manual monochromators.DB9M D-Subminiature ConnectorPin Description1 Remote High Voltage Programming (Optional)2, 2-10VDC2 Power input line, –15 VDC (225mA), polarity protected3 Power input line, +15 VDC (50mA), polarity protected4 Remote High Voltage Monitor (10mV/V)5 Signal output, 0-10VDC6 DC Offset (Zero Voltage)7 Circuit Ground Return8 NotUsed9 Circuit Ground Return2Note: High voltage programming control is either local or remote. When ordered with the remote control option, pin 1 is enabled to support PMT high voltage programming. This enables automatic gain control when used with any of Verity’s system controllers.Normally, a DAS-205 or DAS-225 card in the VM3000/3400 is used to control manual monochromators. At left, the connector pin-out table is included to enable customer control of manual monochromators without the use of Verity’s DAS-205/225 cards. The pin-out of the EP200Msd scanning monochromators is not included, since stepper motor control requires the use of a Verity DAS-200 card. Verity encourages the use of its system controllers, since these controllers provide data acquisition, endpoint algorithms, instrument control, automatic gain control, user interface and tool interface.In North America, call 1-972-446-9990 45Direct viewing with the EP200 Series is facilitated through a quartz lens coupler. Unlike indirect viewing, a fiber optic cable and chamber connection are not required. Quartz lens couplers can be ordered as part of the EP Series monochromator model number. To order replacement or additional couplers, use the part numbers shown below. A=Location of Optional 2ndOrder Filter, Model No. GG375DescriptionModel Number ADJUSTABLE FOCUSEP200LCUse with EP200 Series OnlyA=Location of Optional 2ndOrder Filter, Model No. GG375 DescriptionModel Number ADJUSTABLE FOCUS – EP200FLCUse with EP200 Series OnlyDEFINES VOLUME SEEN BY ENTRANCE SLIT1.0 [25.4] DIA QUARTZ LENSMTG. HOLES FOR #8 SCREWS1.5 [38.1]1.5[38.1]ADEFINES VOLUME SEEN BY ENTRANCE SLIT 1.0 [25.4] DIAQUARTZ LENSMTG. HOLES FOR #8 SCREWSAMTG. HOLES FOR #8 SCREWS1.0 [25.4] DIA QUARTZ LENS FOCUSING VERSION EXTENDED1.86 [47.2]ROTATABLE360°FIRST SURFACEMIRROR1.25 [31.8]VOLUME SEEN BY ENTRANCE SLIT1.5 [38.1]1.5 [38.1]12.0 [304.8]1.85 [47.0]1.5 [38.1]6.0 [152.4]2.75 [69.9]2.0 [50.8]VARIES 6.0 [152.4] TO 12.0 [304.8]1.5 [38.1]46In North America, call 1-972-446-9990Indirect viewing systems include an instrument coupler, fiber optic cable and chamber connection. The instrument couplers listed below allow connection of either spot or slit-terminated fiber optic cables to the EP Seriesmonochromator. These couplers can be ordered as part of the EP Series monochromator model number. To order replacement or additional couplers, use the part numbers below. See page 77-85 for a list of the fiber optic cable and chamber connection information.DescriptionModel Number Part Number OPTIC COUPLER FOR SPOT TERMINATED CABLES EP200FOC1001858Use with EP200 Series OnlyThis device bolts to the inlet of themonochromator and provides a way to anchor various types of fiber optic cables while efficiently configuring the rays entering the detector in a proper geometry to illuminate the detector. It transmits UV, VIS, and NIR. Specify “spot”-type fiber optic cable end configuration when ordering. Using a spot-to-spot cable with a monochromator results in some signal loss, as compared to the spot-to-slit cables. The effect depends, in part, on the monochromator slit width selected. Fiber optic spot-terminated cables are sometimesemployed in applications with ample illumination, as they are less expensive than slit-terminated cables.Use with EP200 Series onlyMTG. HOLES FOR #8 SCREWS1.5 [38.1]1.5 [38.1]1.2 [30.5]In North America, call 1-972-446-9990 47Part NumberEP200M aa -b c d e-ffff g h ICouplerModel No. Part No. For Fiber Optic CableA .....Spot-terminated cable EP200FOC 1001858 Part numbers and model numbers areB .....Slit-terminated cableEP200SCR1000295provided in the event replacement or additional couplers are required.For Quartz Lens H .....Fixed FocusEP200FFL 1000120 I ......Adjustable FocusEP200LC 1002441 J ......Right Angle, Adj. Focus EP200FLC 1000505N .....No couplerZero ControlL .....Local (on instrument When using Verity’s system controller, selecting the remote optionby potentiometer) allows the VM3x00 to rezero the PMT output, when needed.R .....Remote (0–10VDC)Only select the local option in the case of customer-designed instrument controllers that do not take advantage of the EP200’s Zero Control capability.PMT Voltage Control L .....Local (on instrument When using Verity’s system controller, selecting the remote option by potentiometer) provides for automatic gain control of the PMT. Only select the local R .....Remote (0–10VDC) option in the case of customer-designed instrument controllers that donot take advantage of the PMT’s automatic gain control capability. Slit Size0050.......50 microns Monochromator slits are available in widths shown. The smallest slit 0100.......100 microns width gives the best spectral resolution, while the widest slit width 0250.......250 microns gives the best sensitivity in low light applications. The most commonly 0500.......500 microns used slit is 500 microns, which gives 2nm resolution.1000.......1000 microns Mounting BaseB .....With Mount Base See the Outline Drawings for details with or without the mounting base.N .....Without Mount BasePhotomultiplier Tube Range U .....UV Enhanced UV Enhanced detectors are recommended in applications where the (185–650nm) primary wavelength of interest is below 350nm. The Selected Standard S .....Standard offers improved sensitivity and signal-to-noise ratio over the standard (200–920nm) PMT. See page 6, Detector Spectral Response, for additional C .....Selected Standard details. (200–920nm)GratingS .....Standard A UV-enhanced grating can replace the standard diffraction grating to U .....UV increase UV sensitivity in the monochromator (185–350nm).This also reduces the sensitivity to light above 500nm, so it should only be used if UV is the primary application. See page 6, Relative Efficiencyvs. Wavelength graph, for these grating types.2ndOrder Filter F .....Included When the monochromator is set to wavelengths above about 400nm, N .....Not Included the monochromator will respond both to light at the selected wavelength and to light at one-half that wavelength. Therefore, strong UV lines can interfere with the measurement of faint lines above 400nm. To avoidthis problem, Verity offers as an optional 2ndorder filter. It is manually switched into place when monitoring lines above 400nm and eliminates signal contamination by strong UV light. This filter must be switched outto measure light below 400nm. Alternatively, an external 2ndorder filtercan be used. See page 48, Ancillary Equipment, for additional details.Manual/Scanning md ..Manual The wavelength can be set manually by adjusting the micrometer sd ....Scanning setting or automatically using the VM3000/3400 through the DAS-200instrument I/O card.。
布鲁克手持式光谱仪说明书
1 TITAN手持式X荧光光谱仪重量轻（1.23kg，测量范围Mg-U）、是基于X射线管技术的手持式XRF分析仪。
快速的分析速度和准确性是S1 TITAN 的两大特性。
其他功能包括集成的彩色触摸屏、50kV X 射线管、SMART®Grade 计时、SharpBeam®优化X射线几何形状、硅漂移探测器，以及坚固的外壳，该外壳经过密封，可以防潮防尘。
S1 TITAN系列都采用了布鲁克公司的SharpBeam®技术，并配置了布鲁克技术X-Flash®SDD探测器，向您提供快速分析时间。
S1 TITAN可以配备各种校准装置，这些装置经过优化，适用于
各种样品材料—包括各种合金、不同的采矿与环境样品，以及受限制材料。
布鲁克手持式荧光光谱仪应用领域，QA/QC分析，材质识别(PMI) ，工厂/精炼厂PMI检测，废金属回收，航空航天用合金，金及贵金属
检测，矿山，矿石品位控制，岩芯分析，探矿，地质图，土壤分析，玩具中的铅，ASTM-F963，RoHS，包装中的毒物分析(TPCH)，儿童服
装中的铅筛查，提议65承诺。
手持光谱仪资料产品概述：手持光谱仪X-MET5000使用牛津专利技术的PENTAPIN探测器，同时获得高分辨率和计数率。
10秒钟的测量结果等同普通SiPIN探测器30秒的测量效果。
2-5秒可确定合金牌号，5-10秒准确分析高价值元素，如Ni、Cu、Mo等。
X-MET5000配备了基本参数法定量分析校准程序，具有良好的样品类型适应性。
X-MET5000软件采用中文操作，独有的配置备份功能可以最大限度减少由软件故障带来的停机待修时间。
配置可充电高容量Li电池，电池正常操作可使用6小时，2小时即可重新充电完毕。
全球唯一一款整机通过IP54防水防尘设计的手持X射线荧光仪，可适应苛刻的操作环境主要特点：1.手持光谱仪X-MET5000能够快速、精确和可靠地分析贵金属元素和杂志元素·数秒内完成铬、镍、钼和铜分析——即使在低含量条件下·手持光谱仪X-MET5000的独特轻元素处理（LET）模式可实现在样品中存在铝和硅等轻元素的情况下仍对镍、铜和钛等重金属进行精确分析，并且无需氧气冲洗或真空泵的辅助·高效批量鉴定功能——一起可最多连续进行50次测试并测算平均值2.坚固、可靠且耐用·经认证的IP54防水防尘性能——经第三方认证（NEMA3）·电池可持续使用一个工作日·耐受所有气候条件，适应工作温度为-10℃至+50℃·经久验证的设计——在便携式XRF分析仪领域拥有超过35年的经验3.操作简单——只需对准样品即可进行测试·可分析已知样品和未知样品·可分析大、小样品、整体和碎片、车削切屑或刨屑·可分析各类金属、贵金属、土壤、甚至塑料·手持光谱仪X-MET5000能够测量各种尺寸和形状的样品4.涵盖广泛的开放式牌号库手持光谱仪X-MET5000可允许方便地编辑牌号库，包括增加新型合金命名。
他带有集成的牌号库，其中包括：捏合金、不锈钢、钴合金、低合金钢、工具钢、铜合金、钛合金、锆合金、铝合金（重合金元素）5.三种运行模式·定量分析与牌号鉴定·直接光谱鉴定·合格/不合格筛选关键字：手持光谱仪/合金分析仪/元素分析仪/便携式光谱仪/X荧光光谱仪/便携式X荧光光谱仪/MET 5000/MET 5100。

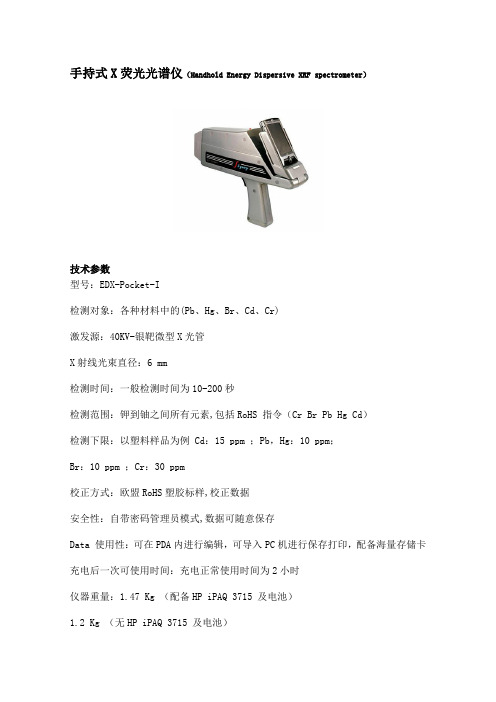

手持式X荧光光谱仪（Handhold Energy Dispersive XRF spectrometer）
技术参数
型号：EDX-Pocket-I
检测对象：各种材料中的(Pb、Hg、Br、Cd、Cr)
激发源：40KV-银靶微型X光管
X射线光束直径：6 mm
检测时间：一般检测时间为10-200秒
检测范围：钾到铀之间所有元素,包括RoHS 指令（Cr Br Pb Hg Cd）
检测下限：以塑料样品为例 Cd：15 ppm ；Pb，Hg：10 ppm；
Br：10 ppm ；Cr：30 ppm
校正方式：欧盟RoHS塑胶标样,校正数据
安全性：自带密码管理员模式,数据可随意保存
Data 使用性：可在PDA内进行编辑，可导入PC机进行保存打印，配备海量存储卡充电后一次可使用时间：充电正常使用时间为2小时
仪器重量：1.47 Kg （配备HP iPAQ 3715 及电池）
1.2 Kg （无HP iPAQ 3715 及电池）。
手持式X射线荧光光谱仪
--用于现场金属材料的
快速准确分析
SPECTRO xSORT
手持式X射线荧光光谱仪--用于现场金属材料的快PDA（掌上电脑）：控制一切
内置于仪器内的PDA采用触摸屏，可用手指或随机提供的触摸笔进行操作。
45°倾斜角方便读取信息。
在某些特定的情况下，如果由于位置原因读取数据困难，PDA可以很方便地从仪器上取下来，通过蓝牙技术，PDA仍可与仪
器保持连接。
外部连接
仪器可以通过USB口，WLAN和蓝牙与外部设备进行连接，如打印机，计算机。
数据也可以通过仪器中的存储卡转置外部计算机。
一种具有蓝牙功能和带有可充电电池的打印机可作为选件与仪器连接，使仪器在任何地方都可以打印数据。
SPECTRO XRF Analyzer CE
给予Windows Mobile 操作系统的SPECTRO XRF Analyzer CE软件提供了一个非常简单的操作界面，使十分复杂的操作，如ICAL（智能标准化校准）、内部设置，自诊断功能都可以轻松进行。
仪器始终保持良好状态，随时准备进行检测
仪器的屏幕可提供给操作者所有需要的信息，也可以用不同方式显示分析结果。
仪器也可以提供一种快速分选功能，所有检测结果会与第一次检测的样品数据相比较。
使用一个随机提供的“Result Manager”软件，分析数据可以存储在仪器中，可在以后显示，打印或传输至外部计算机。
置于仪器外壳内的PDA（掌上电脑）可控
长期以来德国斯派克公司在现场金属分析方面积累了丰富的经验，其产品在世界各地已经成为此类仪器的标准。
斯派克公司在实验室X荧光光谱仪方面世界领先，在此基础上又开发出了坚固轻便的手持式SPECTRO xSORT荧光光谱仪，用于现场金属材料的分析和分选。
仪器采用高效的激发源和检测器，实现了高精度，快速，安全的现场金属分析。
把实验室级别的分析结果和轻松方便的操作方式完美地结合在一起。
仪器采用高效的激发源和检测器，实现了高精度，快速，安全的现场金属分析。
把实验室级别的分析结果和轻松方便的操作方式完美地结合在一起。
独特的激发源独特的检测器
仪器采用与斯派克公司高性能台式荧光光谱仪相同的小型化，低剂量的X射线管，保证了激发效果。
特殊开发的SDD（Silicon Drift Detector）数据采集速度10倍于传统的检测器，使仪器分析功能更强大，传输速度更快。
2秒钟分析出41种元素
SPECTRO xSORT 可在2 秒钟内分析出从元素周期表Mg 到 Th 的多达41种元素，如要分选铝合金和镁合金则也只需要10秒。
无须氦气冲洗或真空系统即可分析Al，Mg，Si和P元素。
快门
SPECTRO xSORT有一个快门，可关闭检测窗口保护检测器。
同时它又作为ICAL标准样品，在每次仪器检测完毕后自动校准仪器。
任何偏差可立刻检测到并自动修正。
所以，仪器始终处于良好状态，保证了分析结果的准确性。
坚固，耐用，轻巧
SPECTRO xSORT 是一台紧凑型仪器，可充电电池和PDA都安置于坚固的外壳内，可有效防止震动对仪器的影响。
一个防护罩可是仪器在恶劣环境下工作。
仪器不用时可放在随仪器提供的皮套内，并可背在身上。
电池充电器同时也是一个变压器，使仪器可直接用交流电进行工作。
X-ray tube
Detector
PDA
The instrument has two safety modules that guarantee that an unintentional measurement cannot be started. During the analysis, the SPECTRO xSORT recognizes within a fraction of a second whether or not a sample has been placed on the measuring opening. If not, the shutter is closed immediately and the analysis aborted.
一目了然
在仪器侧面有两个LED灯，操作者和附近的人可X光管是否开启和检测是否在进行。
另外两个LED灯在PDA下面，同样显示仪器状态。
安全第一
为了保护检测器在快门打开检测时不受损坏，在快门和检测头之间加了一块0.75µm的箔膜，当检测Al，Mg，Si，P等轻元素时，则采用4µm的箔膜。
标准的检测头可检测8毫米直径以上的样品，对于更小的的样品则有相应的适配器。
由于采用了多项技术创新，SPECTRO xSORT为操作者提供了最高等级的安全性。
仪器有两种模式来保证任何无意的检测都不会进行。
在检测时SPECTRO xSORT可在一秒钟内分辨出是否有样品放在检测头前。
如果没有样品被检测，快门会立刻关闭，仪器也会自动退出分析程序。
检测器
· SDD
· Mn Ką分辨率：
半峰宽<170eV
· 输入计数率最大至250kcps 激发源
· X射线管
· Ag阳极
· 最大40kV，100µA
控制
· 可拆卸的PDA
· Windows Mobile 操作系统· SD存储卡
· 蓝牙，无线LAN，USB口
软件
· ICAL（智能标准化校准）· 数据管理：
存储数据的后处理
· 分析模式：
-多次分析结果显示
-自动计平均值
-计算标准偏差和相对标准
偏差· 牌号鉴别
-根据以建立的牌号库进行
牌号鉴别
-根据选定的牌号数据进行
牌号确认
-选择同时或分别显示分析
结果和牌号名称
-牌号数据可方便地修改或
扩展
· 材料分选
-基于参考样品的快速
是/否 判定
- -对称和非对称公差设定
-对于不同分选目的可选择
三种操作模式
-输出报告
光谱仪数据
· 长：314mm
· 宽：84mm
· 高：333mm
· 重量：1.45kg
电池重：290g
· 可充电锂电池
· 3小时连续工作时间
· 100-240V，+/-10%，
50/60Hz充电器/变压器· 功率：分析时15W
待机时 6W
附件（随机提供）：
· 仪器套
· 便携箱
· 2枚电池，充电器/变压器 · 消耗品
选件：
· 电池
· 条形码读取器（蓝牙）· 打印机（蓝牙）
· 无线数据传输组件
· 小样品适配器。
