第四章第一节原电池PPT课件

小组交流讨论 如何才能获得稳定的电流？
实验方案
实验探究㈡
请根据反应：
Zn + CuSO4= ZnSO4+ Cu
设计一个能产生持续、稳定电流 的原电池，并进行实验。
实验装置构成及实验现象
电极材料
电解质溶液
连通两烧杯 溶液的材料 电流表读数 是否稳定
正极
负极
装置图
原电池的工作原理
e- → e- → ←Cl-
空白演示
在此输入您的封面副标题
选修4 第四章 电化学基础
第一节 原电池
下列装置中能构成原电池的是：
没有两个活泼性不同的导体作电极AΒιβλιοθήκη BC 没有电解质溶液
D 没有形成闭合回路
原电池的构成条件:
• 1.能自发进行氧化还原反应 • 2.两个活泼性不同的导体作电极 • 3.有电解质溶液 • 4.形成闭合回路
本堂小结 ⒈原电池的功能:
⒉原电池的工作原理：
⒊原电池输出电能的能力：
本堂小结 ⒈原电池的功能:将化学能转化为电能 ⒉原电池的工作原理：
①用还原性较强的物质作为负极，负极向外电 路提供电子；用氧化性较强的物质作为正极， 正极从外电路得到电子。
②在原电池的内部，通过阴阳离子的定向移动 而形成内电路。 ⒊原电池输出电能的能力，取决于 ①装置设计的合理性； ②组成原电池的反应物的氧化还原能力。
K+→
1.外电路中电子从 锌片→铜片
2.内电路中 阴离子→锌片 阳离子→铜片
电极反应式书写
写出两极反应式及总反应式：
盐桥的作用
1.勾通内电路 2.平衡电荷
电池大PK
比
南孚
其他品牌
南孚电池为什么这么牛？

若是采用烧杯和盐桥装置图，采用的电解质溶液又是 什么？
(5)原电池原理的综合应用
例6：市场上出售的“热敷袋”的主要成分为铁屑、
炭粉、木屑、少量氯化钠和水等。 “热敷袋”启
用之前用塑料袋使其与空气隔绝，启用时，打开
塑料袋轻轻揉搓就会放出热量。使用完后，会发
现有大量铁锈存在。 1)“热敷袋”是利用 铁被氧化
电子流动方向 电子流出极
电子流入极
电解质溶液中 离子迁移方向
阴离子移向的电极
阳离子移向的电极
电流方向
电流流入极
电流流出极
电极反应类型
氧化反应
还原反应
反应现象
电极溶解
电极增重或有气泡产生
【点拨】 (1)原电池正负极的判断方法：
(2)特殊的原电池的电极判断： 如本题“Al—浓硝酸—Cu”原电池中，Cu 为负极；镁片和铝片电 极用导线连接同时插入氢氧化钠溶液中，镁不与碱液反应，而铝不断 反应，失去电子，故铝作负极。 判断电极时不仅要考虑电极活性，还要考虑电解质溶液，从实际 情况出发，具体问题具体分析。
Cu2++2e- =Cu 内电路
2e-
电极反应总式： Zn + Cu2+ = Zn2+ + Cu 原电池反应本质：化学能 氧化还原反应 电能
4．电极反应式书写的一般步骤
6、原电池的设计
（1）电解质溶液一般要能够与负极发生反应。但若是两个半反 应分别在两个烧杯中进行，则左右两个烧杯中的电解质溶液应 与电极材料具有相同的阳离子。
如本例中可用FeCl3溶液作电解液。 ④构成闭合回路：将电极用导线连接，使之构成 闭合回路。
原电池的设计：
1.利用反应Zn+2FeCl3=2FeCl2+ZnCl2 ，设计出

第四章 电化学基础
第一节 原电池
思考题
1、锌片和铜片插入稀硫酸的现象是什么？ 2、锌片和铜片用导线连接后插入稀硫酸中，
现象是什么？ 3、铜片为什么有气泡产生？ 4、如何检验证明是那种情况? 5、电子流向如何？ 6、该装置实现了怎样的能量转化?
把化学能直接转化为电能的装置——原电池
1、原电池的构成条件
A、A＞B＞C ＞ D
B、A ＞ C ＞ D ＞ B
C、C ＞ A ＞ B ＞ D
D、 B ＞ A ＞ C ＞ D
4、原电池电极反应的书写方法
①总反应 负极金属与电解质溶液的离子反应
②负极反应 负极金属失电子变成阳离子的反应 ③正极反应 总反应减去负极反应
1，生活不会惯着你，想要不被抛弃，必须自己争气2，所有的嫉妒都只是因为你没出息。3，敬往事一杯酒，自此不再回头4，人只能活一回，梦想却有无数个，唯有放手一搏，才能知道机会属不属于自己。5，只要肯努力，想要的都能自己得到。6，不 努力你要未来干什么。7，因为不能天生丽质，所以只能天生励志。8，没有什么才能比努力更重要。9，现在的你决定将来的你。10，路是走出来的，而不是空想出来的。11，拼搏到无能为力坚持到感动自己。没有野心的女人不漂亮。12，梦像是永远 不可凋零的花。13，你一事无成，还在那里傻乐。4，今天做的一切挣扎都是在为明天积蓄力量，所以别放弃。15，未来可能遥远，但不轻易放弃。16，历史只会记住有野心的人。17，我的青春不要留白，我敢异想就会天开。18，你还年轻，别凑合过。 19，这个世界没有重来二字，所以不如一切趁早20，要么努力向上爬，要么烂在社会最底层的泥淖里。既然选择了远方，便只顾风雨兼程。21，曾经输掉的东西，只要你想，就一定可以再一点一点赢回来22，如果这世界上真有奇迹，那只是努力的另一 个名字。23，时间告诉我们，无理取闹的年龄过了，该懂事了。24，你必须跳下悬崖，在坠落空中生出翅膀。25，坚持了才叫梦想，放弃了就只是妄想26，跌倒不算是失败，爬不起来才算是失败。27，你的人生除了你自己，谁也毁不掉28，你才十七八 岁，你可以成为任何你想成为的人。29，有梦想并为之努力的人都好可爱哦，我也要做可爱的人。30，因为生活就如此，弱小就该死。31，只有蓬勃野心，没有日月风情。32，勤奋是你生命的密码，能译出你一部壮丽的史诗。33，你要记住你不是为别 人而活，你是为自己而活。34，我怕我配不上自己所受的苦难。35，姑娘，好好的活下去，活给那些瞧不起你的人看着。36，成功的速度一定要超过父母老去的速度37，爱就努力，不爱就放弃，一生那么短，你有什么理由不勇敢。38，天赋比你好的人 都在努力。39，没有人会嘲笑竭尽全力的人。40，别人拥有的，你不必羡慕，只要努力，你也会拥有。41，别只顾着羡慕别人忘了给自己掌声。42，只要你不跪着这个世界没人比你高。1.靠谁不如靠自己，做谁都不如做自己，谁好都不如自己好。2.不 要拿我跟任何人比，我不是谁的影子，更不是谁的替代品，我不知道年少轻狂，我只懂得胜者为。3.我的个性取决于我是谁，我的态度要看看你是谁4.一个人至少拥有一个梦想，有一个理由去坚强。心若没有栖息的地方，到哪里都是在流浪5.我不是天生 的王者，但我骨子里流着不服输的血液6.不是我不好，而是你不配7.生活不是等待风暴过去，而是学会在雨中翩翩起舞。8.做真实的自己，不要为了取悦别人或试图成为某个人。做你最原始的自己，比做任何人的复制品都来得好。9.生活总是让我们遍体 鳞伤，但到后来，那些受伤的地方一定会变成我们最强壮的地方。10.你必须去面对你不愿意面对的各种人，你的承受力会越来越好。生活就是你开始接受你不得不做的那些你不喜欢的事。但是，当你发现，所有你不愿意做的事情，都是为了那件你喜欢 的事而做准备，所有的忍耐和痛苦就都会觉得是值得的了。11.人生总是这样，在不经意间伤害到别人，又在不经意间被别人伤害。12.一个能从别人的观念来看事情，能了解别人心灵活动的人，永远不必为自己的前途担心。13.无论你昨晚经历了怎样的 泣不成声，早上醒来这个城市依旧车水马龙。14.好好过你的生活，不要老是忙着告诉别人你在干嘛，也许他们并不想知道。15.世界上最远的距离不是树与树的距离，而是同根生长的树枝，却无法在风中相依。16.做该做的事，按照自己的愿望，踏踏实 实地去学好本领。17.人生修的就是无常，请珍惜每一个当下，珍惜眼前人，失去了就回不来了。18.一个人能坏到什么程度，看他张狂的时候就清楚了；同样，一个人会好到什么程度，看他困厄的时候就知道了。得意的时候看他做什么，落魄的时候看他 不做什么，从放纵和坚守透露出的，往往是最真的品性。19.奋斗的火苗在冒发，碰触心的温度，简单的充实，简单的满足。一个人的道路，也不孤独。20.失败，并不是说明你差，而是提醒你该努力了。一、混就混出个名堂，学就学出个样子，要么出人 头地，要么人头落地。二、我们这么拼，这么努力赚钱，就是为了要用“老子有钱”四个字，去堵住所有人的嘴。三、做自己的决定。然后准备好承担后果。从一开始就提醒自己，世上没有后悔药吃。四、只有不断超越才有不断进步，在人生道路上， 最大的敌人莫过于自己，战胜自己的胆怯就坚强，任何浮躁心态，都会给成功带来巨大的祸害。五、用人情做出来的朋友只是暂时的，用人格吸引来的朋友才是长久的。要知道，丰富自己比取悦他人更有力量。六、尺有所短，寸有所长，永远抱一颗谦 卑的心，才能让自己更加完善。人生没有完美，只有完善；岁月没有十全十美，只有尽量。七、不要做廉价的自己，不要随意去付出，不要一厢情愿去迎合别人，圈子不同，不必强融。八、生活再不如人意，都要学会自我温暖和慰藉，给自己多一点欣 赏和鼓励。九、自己喜欢的东西，就不要问别人好不好看。喜欢胜过所有道理，原则抵不过我乐意。十、世界上最好的保鲜，就是不断进步，努力让自己成为更好的人，这比什么都重要。十一、千万别因为别人宠你包容你呵护你，就以为他们喜欢你的 所有，该改的还是要改，这样才能对得起别人毫无保留的偏袒和纵容十二、能管理好自己的情绪，你就是优雅的；能控制好自己的心态，你就是成功的。十三、当你觉得自己不如人时，不要自卑，记得你只是平凡人。当别人忽略你时，不要伤心，每个 人都有自己的生活，谁都不可能一直陪你。十四、你自以为的极限，只是别人的起点，在约定俗成的世界里，倔强地活成自己喜欢的样子，大胆尝试做不一样的自己。十五、我们都得经历一段努力闭嘴不抱怨的时光，才能熠熠生辉，才能去更酷的地方， 成为更酷的人。十六、不要放弃自己的内心，因为你自己的人生道路，最终只能自己走下去，如果违背了自己的本心，那便无法快乐。十七、年轻，那么短暂，那么迷茫。如果你不能给自己一张耀眼的文凭，一段荡气回肠的爱情，那么，你还可以给自 己一个九成九会遭到嘲笑的梦想。因为，总有一天，它会让你闪闪发光。十八、做你自己，说出你的感受，因为那些对你重要的人不会介意，而那些介意的人对你并不重要。十九、除了靠自己，靠谁都是不靠谱。这世上没有谁会心甘情愿一直被你依靠。 靠自己，才能把事情做到最好；靠自己，才能学到真本事，真正解决问题；靠自己，人生才不会输。二十、做一个特别简单的人，不期待突如其来的好运，经营好自己，珍惜眼前的时光。往事不回头，未来不将就，你若盛开，蝴蝶自来。二十一、不要 为别人委屈自己，改变自己。你是唯一的你，珍贵的你，骄傲的你，美丽的你。一定要好好爱自己。二十二、这个世界上已经有很多人和事让你失望了，而最不应该的，就是自己还令自己失望！二十三、过去的事不要想，因为你无法改变过去；将来的

离子方程式Cu+ 2 Fe3+ = Cu2+ + 2Fe2+
思考讨论：利用该反应设计原电池
化合价升高失2e-
Cu+ 2 AgNO3 = Cu(NO3)2 + 2Ag
化合价降低得2e-
电极反应式：
负极：Cu – 2e- = Cu2+ 正极：2Ag+ + 2e- = 2 Ag
电极：负极是Cu，正极可以是Ag或C等。
根据电子流动方向或电流方向或电解质溶液内离子的定向移动方向判断负极电子流出极电流流入极或阴离子定向移向极正极电子流入极电流流出极或阳离子定向移向极3

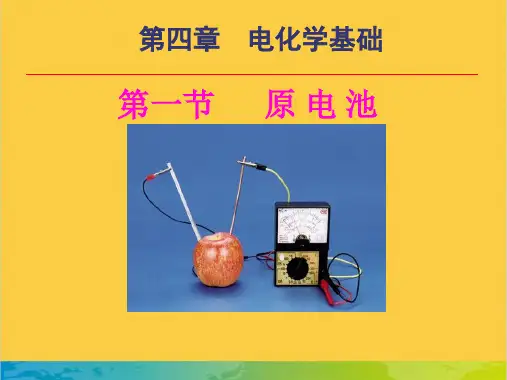

第四章 电化学基础
第一节 原 电 池
一、原电池的工作原理 1．构成条件 (1)具有两个 活泼性 不同的电极。 (2)合适的 电解质 溶液。 (3)形成 闭合 回路(外电路用导线相连或互相接触并 将两电极插入电解质溶液中)。 (4)能自发地发生 氧化还原 反应。
负极——电子流出极，电流流入极或阴离子定向 移向极
正极——电子流入极，电流流出极或阳离子定向 移向极
3．根据两极发生的变化判断
负极——失去电子，化合价升高，发生氧化反应 正极——得到电子，化合价降低，发生还原反应
4．根据反应现象判断 负极——会逐渐溶解，质量减小 正极——有气泡逸出或质量增加
♨特别提示：原电池正负极判断的基础是氧化 还原反应。如果给出一个方程式让判断正、负极，可 以直接根据化合价的升降变化来判断，发生氧化反应 的一极为负极，发生还原反应的一极为正极。
电解液： AgNO3 或者： Cu(NO3)2 、AgNO3
总结
❖ 1、复习回忆了原电池的形成。 ❖ 2、进一步了解原电池的反应原理，

SO42-相对较多而带负电荷。溶液不保持电中性，这两种因素均会 阻止电子从锌片流向铜片，造成电流中断。
由于盐桥（如KCl）的存在，其中阴离子Cl-向ZnSO4溶液扩 散和迁移，阳离子K+则向CuSO4溶液扩散和迁移，分别中和过剩的 电荷，保持溶液的电中性，因而放电作用不间断地进行，一直到 锌片全部溶解或 CuSO4溶液中的 Cu2+几乎完全沉淀下来。若电解 质溶液与KCl溶液反应产生沉淀，可用NH4NO3代替KCl作盐桥。
A
Zn 盐桥
Cu
ZnSO4溶液 CuSO4溶液
盐桥：
在U型管中装满用 饱和KCl溶液和琼 脂作成的冻胶。
设计如下图所示的原电池装置，你能解释它的工 作原理吗？
盐桥中通常装有含琼胶 的KCl饱和溶液
此装置优点：能稳 定长时间放电
原电池
盐桥的作用：Cl-向锌 盐方向移动，K+向铜 盐方向移动，使Zn盐 和Cu盐溶液一直保持
负极 铜锌原电池 正极
Zn-2e=Zn2+
电解质 溶液
阴离子 盐桥 阳离子
还原反应 Cu2++2e- =Cu
内电路
19
得出结论
盐桥的作用： （1）使整个装置构成通路，代替两溶液直接接触。
（2）平衡电荷。
在整个装置的电流回路中，溶液中的电流通路是靠离子迁移完 成的。取出盐桥，Zn失去电子形成的Zn2+进入ZnSO4溶液，ZnSO4溶 液因Zn2+增多而带正电荷。同时，CuSO4则由于Cu2+ 变为Cu ，使得
第四章 电化学基础
环节一
手 机 又 没 电 了 ！
普通干电池
手机电池
钮扣电池
笔记本电脑 专用电池

选修4 《化学反应原理》
原电池
请写出图片中原电池的电极反应式 和电池反应方程式。
负极：（锌片） Zn-2e-=Zn2+
氧化反应
正极：（铜片） 2H++2e-=H2↑
还原反应
稀H2S反O4 应方程式：Zn+2H+=Zn2++H2↑
实验探究
请根据反应：
Zn + CuSO4 = ZnSO4 + Cu
设计一个原电池，并进行实验。
小结：将原电池反应中的氧化反 应与还原反应分开在两个不同 区域内进行，再以适当的方式 连接起来，从而获得了稳定持 续的电流。
普通干电池
手机电池
钮扣电池
笔ቤተ መጻሕፍቲ ባይዱ本电脑 专用电池
摄像机 专用电池
“神六”用 太阳能电池
CuSO4 溶液
电流表指针发生 偏转，但不稳定。
两个电极上都有 红色物质生成
CuSO4 溶液
分析：
由于锌片与硫酸铜溶液直接 接触，铜在锌片表面析出，锌表面 也构成了原电池，进一步加速铜在 锌表面析出，致使向外输出的电流 强度减弱。当锌片表面完全被铜覆 盖后，不再构成原电池，也就没有 电流产生。
思考：如何才能得到 持续稳定的电流？
实验探究
在原有实验基础上进行改进，设计成一个 能产生持续稳定电流的原电池。
导线
/hxsupload/2005928221233853.swf
动画展示
盐桥的作用是什么？
可使由它连接的两溶液 保持电中性，盐桥保障了 电子通过外电路从锌到铜 的不断转移，使锌的溶解 和铜的析出过程得以继续 进行。

将化学能转变为电能的装置。 导线的作用是传递电子，沟通外电路。 该原电池反应原理?电极反应式和总方程式.
Fe Cu+ 2 AgNO3 = Cu(NO3)2 + 2Ag
该原电池反应原理?电极反应式和总方程式. （Cu+ 2 FeCl3 = CuCl2+ 2FeCl2） CuSO4 思考讨论：利用该反应设计原电池 CuSO4 溶液 电解液： AgNO3 或者： Cu(NO3)2 、AgNO3 负极：Cu – 2e- = Cu2+ 正极：2Ag+ + 2e- = 2 Ag 三：组成原电池的条件： 化合价降低 得2e利用刚才Fe + Cu2+=Fe2+ +Cu，设计一个原电池. 1、有两种活泼性不同的金属作电极（或金属与能导电的非金属或化合物） 4 、能自发发生氧化还原反应
液
CuSO4
思考讨论：利用此氧化还原反应
来设计原电池，写出电极反应式。 并画出装置图
化合价升高失2e-
Cu+ 2 Fe3+ = Cu2+ + 2Fe2+
化合价降低得2e-
（Cu+ 2 FeCl3 = CuCl2+ 2FeCl2）
装置图
Cu
C
CuCl2
FeCl3
离子方程式Cu+ 2 Fe3+ = Cu2+ + 2Fe2+
总结
• 1、复习回忆了原电池的形成。
• 2、进一步了解原电池的反应原理，正 确书写电极反应式。
• 3、利用氧化还原反应原理设计了原 电池。
思考讨论：利用该反应设计原电池
化合价升高失2e-
Cu+ 2 AgNO3 = Cu(NO3)2 + 2Ag

1.锌片上的红色物质是什 么？为什么锌片上有红色 物质生成？
因为锌与CuSO4溶液直接接触，发生置 换反应，所以锌片表面有铜析出。
2.为什么电流表读数不断
减小？
因为铜在锌表面析出后，与CuSO4溶液一起 形成了原电池，产生的电流并没有经过电流 表，所以电流表的读数不断减小。当锌片表 面完全被铜覆盖后，相当于两个电极都是铜， 已不能发生原电池反应，所以最后没有电流 产生。
-8-
3.如何才能获得稳定的电流？
-9-
实验方案
-10-
【合作探究】
请根据反应： Zn + CuSO4 = ZnSO4 + Cu
设计一个能产生持续、稳定电流的原电池， 并进行实验。
实验装置构成及实验现象
正极 负极
电极材料 Cu
Zn
电解质溶液 CuSO4溶液 ZnSO4溶液
连通两烧杯 溶液的材料
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
原电池，完成下表。
正极
负极
电解质溶液
CuSO4溶液
电极材料
43; 2e-=Cu Zn-2e-=Zn2+
装置图
预测实验现象
实际实验现象
锌片 锌片不断溶解
Zn-2e-=Zn2+
锌片被红色物质覆盖
铜片 铜片上有红色物质析出
Cu2++2e-=Cu

A. 铁圈和银圈左右摇摆不定； B. 保持平衡状态； C. 铁圈向下倾斜； D. 银圈向下倾斜；
等质量的两份锌粉a、b，分别加入过量 的稀H2SO4，同时向a中加入少量的CuSO4 溶液，下列图表示产生H2的体积（V）与 时间（t）的关系，其中正确的是：D
X、Y、Z都是金属，把X浸入Z的硫酸盐溶 液中，X的表面有Z析出，X与Y组成原电池 时，Y为负极。X、Y、Z三种金属的活动性 顺序为
•
三、多少事，从来急；天地转，光阴迫。一万年太久，只争朝夕。——毛泽东
•
四、拥有梦想的人是值得尊敬的，也让人羡慕。当大多数人碌碌而为为现实奔忙的时候，坚持下去，不用害怕与众不同，你该有怎么样的人生，是该你亲自去撰写的。加油！让我们一起捍卫最初的梦想。——柳岩
•
五、一个人要实现自己的梦想，最重要的是要具备以下两个条件：勇气和行动。——俞敏洪
极 反
正极：
2H＋＋2e－＝H2↑ （还原反应）
应 总反应：Zn＋2H＋＝Zn2＋＋H2↑ (离子方程式）
Zn＋H2SO4＝ZnSO4＋H2↑ （化学方程式）
2、原电池反应原理
①粒子流向
电子：负极→正极 电流：正极→负极
溶液中阴离子→负极 溶液中阳离子→正极
负极：氧化反应
②电极
活泼金属失电子变阳离子
择决定命运，环境造就人生！
»
一、我们因梦想而伟大，所有的成功者都是大梦想家：在冬夜的火堆旁，在阴天的雨雾中，梦想着未来。有些人让梦想悄然绝灭，有些人则细心培育维护，直到它安然度过困境，迎来光明和希望，而光明和希望总是降临在那些真心相信梦想一定会成真的人身上。——威尔逊
•
二、梦想无论怎样模糊，总潜伏在我们心底，使我们的心境永远得不到宁静，直到这些梦想成为事实才止；像种子在地下一样，一定要萌芽滋长，伸出地面来，寻找阳光。——林语堂

正极
（氧化性）
得e－
氧化反应
还原反应
［结论］把氧化反应和还原反应分开在不 同的区域进行，再以适当的方式连接起来， 就可以获得电流．
判断下列哪些装置能构成原电池。为什么？
（可以） （不可以）
（可以）
（可以）
形成条件一： 活泼性不同的两个电极
负极：较活泼的金属 正极：较不活泼的金属、石墨等
（可以）
（不可以）
阅读教材72页 得出结论
盐桥的作用： （1）使整个装置构成通路，代替两溶液直接 接触。 （2）平衡电荷。
在整个装置的电流回路中，溶液中的电 流通路是靠离子迁移完成的。Zn失去电 子形成的Zn2+进入ZnSO4溶液，ZnSO4溶液 因Zn2+增多而带正电荷。同时，CuSO4则 由于Cu2+ 变为Cu ，使得 SO42-相对较多 而带负电荷。溶液不保持电中性，这两 种因素均会阻止电子从锌片流向铜片， 造成电流中断。
（2）原电池的正负极的判断方法
微观判断 电子流出的极
（根据电子
流动方向） 电子流入的极
—ቤተ መጻሕፍቲ ባይዱ负极 ——正极
宏观判断： ①根据电极材料
较活泼的电极材料 ——负极
②根据原电池电极 发生的反应
较不活泼的电极材料——正极 发生氧化反应的极 ——负极
发生还原反应的极 ——正极
③根据电极增重还是减重
质量增加的电极 ——正极
提出问题： 左图是原电池，如果用 它做电源，不但效率低， 而且时间稍长电流就很 快减弱，因此不适合实 际应用。这是什么原因 造成的呢？有没有 什么改进措施？
造成的主要原因：由于锌片与硫酸铜溶液直 接接触，在反应一段时间后，难以避免溶液 中有铜离子在锌片表面直接还原，一旦有少 量的铜在锌片表面析出，即在负极（锌）表 面也构成了原电池，进一步加速铜在负极锌 表面析出，致使向外输出的电流强度减弱。 当锌片表面完全被铜覆盖后，不再构成原 电池了，也就没有电流在产生。
