常用三极管数据

三极管9012 9013 9018的主要参数数据9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温 150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温 150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温 150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。

三极管9012 9013 9018的主要参数数据9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温 150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温 150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温 150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温 150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温 150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。

常用三极管数据三极管是一种常见的电子元件，用于放大和开关电路。

在电子设备中广泛应用，如放大器、调制解调器、计算机等。

以下是一些常用三极管的数据：1. 2N3904 NPN 三极管- 最大集电极电流（IC）：200mA- 最大集电极-基极电压（VCEO）：40V- 最大功耗（PD）：625mW- 最大集电极-发射极电压（VCEsat）：0.2V（IC = 10mA，IB = 1mA）- 最大集电极-发射极饱和电流（ICEO）：50nA（VCE = 20V，IB = 0）- 最大直流增益（hFE）：100-300（IC = 10mA，VCE = 1V）2. 2N3906 PNP 三极管- 最大集电极电流（IC）：200mA- 最大集电极-基极电压（VCEO）：40V- 最大功耗（PD）：625mW- 最大集电极-发射极电压（VCEsat）：0.2V（IC = 10mA，IB = 1mA）- 最大集电极-发射极饱和电流（ICEO）：50nA（VCE = 20V，IB = 0）- 最大直流增益（hFE）：100-300（IC = 10mA，VCE = 1V）3. BC547 NPN 三极管- 最大集电极电流（IC）：100mA- 最大集电极-基极电压（VCEO）：45V- 最大功耗（PD）：500mW- 最大集电极-发射极电压（VCEsat）：0.7V（IC = 10mA，IB = 1mA） - 最大集电极-发射极饱和电流（ICEO）：50nA（VCE = 20V，IB = 0） - 最大直流增益（hFE）：200-800（IC = 10mA，VCE = 1V）4. BC557 PNP 三极管- 最大集电极电流（IC）：100mA- 最大集电极-基极电压（VCEO）：45V- 最大功耗（PD）：500mW- 最大集电极-发射极电压（VCEsat）：0.7V（IC = 10mA，IB = 1mA） - 最大集电极-发射极饱和电流（ICEO）：50nA（VCE = 20V，IB = 0） - 最大直流增益（hFE）：200-800（IC = 10mA，VCE = 1V）5. 2SC945 NPN 三极管- 最大集电极电流（IC）：150mA- 最大集电极-基极电压（VCEO）：50V- 最大功耗（PD）：400mW- 最大集电极-发射极电压（VCEsat）：0.3V（IC = 10mA，IB = 1mA） - 最大集电极-发射极饱和电流（ICEO）：50nA（VCE = 20V，IB = 0） - 最大直流增益（hFE）：70-700（IC = 10mA，VCE = 1V）以上是一些常用的三极管数据，不同型号的三极管在不同应用中有不同的特点和性能。

9011,9012,9013,9014,8050,8550三极管的主要参数数据9012 PNP 50V 500mA 600mW 低频管放大倍数30-908550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-1409011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。

9011,9012,9013,9014,8050,8550三极管的相关参数手册9011,9012,9013,9014,8050,8550 三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数 20-809012 PNP 50V 500mA 600mW 低频管放大倍数 30-909013 NPN 20V 625mA 500mW 低频管放大倍数 40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数 20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数 30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数 40-140详情如下：90 系列三极管参数 90 系列三极管大多是以 90 字为开头的，但也有以 ST90、C 或 A90、S90、SS90、UTC90 开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN 集电极-发射极电压 30V 集电极-基电压 50V 射极-基极电压5V 集电极电流 0.03A 耗散功率 0.4W 结温150℃ 特怔频率平均 370MHZ 放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP 集电极-发射极电压 -30V 集电极-基电压 -40V 射极-基极电压-5V 集电极电流 0.5A 耗散功率 0.625W 结温150℃ 特怔频率最小 150MHZ 放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN 集电极-发射极电压 25V 集电极-基电压 45V 射极-基极电压5V 集电极电流 0.5A 耗散功率 0.625W 结温150℃ 特怔频率最小 150MHZ 放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN 集电极-发射极电压 45V 集电极-基电压 50V 射极-基极电压5V 集电极电流 0.1A 耗散功率 0.4W 结温150℃ 特怔频率最小 150MHZ 放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP 集电极-发射极电压 -45V 集电极-基电压 -50V 射极-基极电压-5V 集电极电流 0.1A 耗散功率 0.45W 结温150℃ 特怔频率平均 300MHZ 放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN 集电极-发射极电压 20V 集电极-基电压 30V 射极-基极电压5V 集电极电流 0.025A 耗散功率 0.4W 结温150℃ 特怔频率平均 620MHZ 放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN 集电极-发射极电压 15V 集电极-基电压 30V 射极-基极电压5V 集电极电流 0.05A 耗散功率 0.4W 结温150℃ 特怔频率平均 620MHZ 放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管 8550 8550 是一种常用的普通三极管。

9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。

详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流0.03A耗散功率 0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流0.1A耗散功率 0.4W结温150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流0.1A耗散功率 0.45W结温150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流0.025A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流0.05A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。

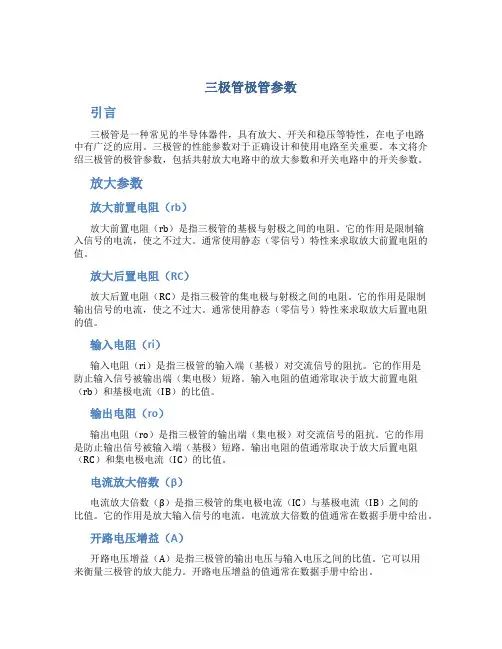

三极管极管参数引言三极管是一种常见的半导体器件，具有放大、开关和稳压等特性，在电子电路中有广泛的应用。

三极管的性能参数对于正确设计和使用电路至关重要。

本文将介绍三极管的极管参数，包括共射放大电路中的放大参数和开关电路中的开关参数。

放大参数放大前置电阻（rb）放大前置电阻（rb）是指三极管的基极与射极之间的电阻。

它的作用是限制输入信号的电流，使之不过大。

通常使用静态（零信号）特性来求取放大前置电阻的值。

放大后置电阻（RC）放大后置电阻（RC）是指三极管的集电极与射极之间的电阻。

它的作用是限制输出信号的电流，使之不过大。

通常使用静态（零信号）特性来求取放大后置电阻的值。

输入电阻（ri）输入电阻（ri）是指三极管的输入端（基极）对交流信号的阻抗。

它的作用是防止输入信号被输出端（集电极）短路。

输入电阻的值通常取决于放大前置电阻（rb）和基极电流（IB）的比值。

输出电阻（ro）输出电阻（ro）是指三极管的输出端（集电极）对交流信号的阻抗。

它的作用是防止输出信号被输入端（基极）短路。

输出电阻的值通常取决于放大后置电阻（RC）和集电极电流（IC）的比值。

电流放大倍数（β）电流放大倍数（β）是指三极管的集电极电流（IC）与基极电流（IB）之间的比值。

它的作用是放大输入信号的电流。

电流放大倍数的值通常在数据手册中给出。

开路电压增益（A）开路电压增益（A）是指三极管的输出电压与输入电压之间的比值。

它可以用来衡量三极管的放大能力。

开路电压增益的值通常在数据手册中给出。

开关参数饱和电流（IC_sat）饱和电流（IC_sat）是指三极管在开关状态下的集电极电流。

当基极电压（VBE）达到正向饱和电压时，三极管会进入饱和区，此时的集电极电流为饱和电流。

饱和电流的值通常在数据手册中给出。

截止电流（IC_off）截止电流（IC_off）是指三极管在开关状态下的集电极电流。

当基极电压（VBE）低于正向饱和电压时，三极管会进入截止区，此时的集电极电流为截止电流。

名称封装极性功能耐压电流功率频率配对管D633 28 NPN 音频功放开关 100V 7A 40W 达林顿9013 21 NPN 低频放大 50V 0.5A 0.625W 90129014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ 90159015 21 PNP 低噪放大 50V 0.1A 0.4W 150MHZ 90149018 21 NPN 高频放大 30V 0.05A 0.4W 1000MHZ8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ 85508550 21 PNP 高频放大 40V 1.5A 1W 100MHZ 80502N2222 21 NPN 通用 60V 0.8A 0.5W 25／200NS2N2369 4A NPN 开关 40V 0.5A 0.3W 800MHZ2N2907 4A NPN 通用 60V 0.6A 0.4W 26／70NS2N3055 12 NPN 功率放大 100V 15A 115W MJ29552N3440 6 NPN 视放开关 450V 1A 1W 15MHZ 2N66092N3773 12 NPN 音频功放开关 160V 16A 50W2N3904 21E NPN 通用 60V 0.2A2N2906 21C PNP 通用 40V 0.2A2N2222A 21铁 NPN 高频放大 75V 0.6A 0.625W 300MHZ2N6718 21铁 NPN 音频功放开关 100V 2A 2W2N5401 21 PNP 视频放大 160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大 160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关 60V 50A 300W2N6277 12 NPN 功放开关 180V 50A 250W9012 21 PNP 低频放大 50V 0.5A 0.625W 90132N6678 12 NPN 音频功放开关 650V 15A 175W 15MHZ9012 贴片 PNP 低频放大 50V 0.5A 0.625W 90133DA87A 6 NPN 视频放大 100V 0.1A 1W3DG6B 6 NPN 通用 20V 0.02A 0.1W 150MHZ3DG6C 6 NPN 通用 25V 0.02A 0.1W 250MHZ3DG6D 6 NPN 通用 30V 0.02A 0.1W 150MHZMPSA42 21E NPN 电话视频放大 300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大 300V 0.5A 0.625W MPSA42 MPS2222A 21 NPN 高频放大 75V 0.6A 0.625W 300MHZ9013 贴片 NPN 低频放大 50V 0.5A 0.625W 90123DK2B 7 NPN 开关 30V 0.03A 0.2W3DD15D 12 NPN 电源开关 300V 5A 50W3DD102C 12 NPN 电源开关 300V 5A 50W3522V 5V稳压管A634 28E PNP 音频功放开关 40V 2A 10WA708 6 PNP 音频开关 80V 0.7A 0.8WA715C 29 PNP 音频功放开关 35V 2.5A 10W 160MHZA733 21 PNP 通用 50V 0.1A 180MHZA741 4 PNP 开关 20V 0.1A 70／120NSA781 39B PNP 开关 20V 0.2A 80／160NSA928 ECB PNP 通用 20V 1A 0.25WA933 21 PNP 通用 50V 0.1A 140MHZA940 28 PNP 音频功放开关 150V 1.5A 25W 4MHZ C2073 A966 21 PNP 音频激励输出 30V 1.5A 0.9W 100MHZ C2236 A950 21 PNP 通用 30V 0.8A 0.6WA968 28 PNP 音频功放开关 160V 1.5A 25W 100MHZ C2238 A1009 BCE PNP 功放开关 350V 2A 15WA1220P 29 PNP 音频功放开关 120V 1.5A 20W 150MHZA1013 21 PNP 视频放大 160V 1A 0.9W C2383A1015 21 PNP 通用 60V 0.1A 0.4W 8MHZ C18152N6050 12 PNP 音频功放开关 60V 12A 150W2N6051 12 PNP 音频功放开关 80V 12A 150WA1175 PNP 通用 60V 0.10A 0.25W 180MHZA1213 贴片 PNP 超高频 50V 0.15A 80MHZA719 ECB PNP 通用 30V 0.50A 0.625W 200MHZB12 G－PNP 音频 30V 0.05A 0.05WB1114 ECB PNP 通用贴片 20V 2A 180MHZB205 锗管 PNP 音频功放开关 80V 20A 80WB1215 BCE PNP 功放开关贴片 120V 3A 20W 130MHZC294 6 NPN 栾生对管 25V 0.05A 200MHZC1044 6 NPN 视放 45V 0.3A 2.2GHZC1216 6 NPN 高速开关 40V 0.2A T,20ｎSC1344 ECB NPN 通用低噪 30V 0.10 230MHZC1733 6 NPN 栾生对管 30V 0.05A 2GHZC1317 21ECB NPN 通用 30V 0.5A 0.625W 200MHZC546 21ECB NPN 高放 30V 0.03A 0.15W 600MHZC680 11 NPN 音频功放开关 200V 2A 30W 20MHZC665 12 NPN 音频功放开关 125V 5A 50W 15MHZC4581 BCE NPN 电源开关 600V 10A 65W 20MHZ?C4584 BCE NPN 电源开关 1200V 6A 65W 20MHZC4897 BCE NPN 行管 1500V 20A 150WC4928 BCE NPN 行管 1500V 15A 150WC5411 BCE NPN 彩显行管17” 1500V 14A 60WHQ1F3P 贴片 NPN 功放开关 20V 2A 2WTIP132 28 NPN 音频功放开关 100V 8A 70W TIP137A1020 21 PNP 音频开关 50V 2A 0.9WA1123 21 PNP 低噪放大 150V 0.05A 0.75WA1162 21D PNP 通用贴片 50V 0.15A 0.15WA1216 BCE PNP 功放开关 180V 17A 200W 20MHZ C2922A1265 BCE PNP 功放开关 140V 10A 100W 30MHZ C3182A1295 BCE PNP 功放开关 230V 17A 200W 30MHZ C3264A1301 BCE PNP 功放开关 160V 12A 120W 30MHZ C3280C3280 BCE NPN 功放开关 160V 12A 120W 30MHZ A1301A1302 BCE PNP 功放开关 200V 15A 120W 30MHZ C3281C3281 BCE NPN 功放开关 200V 15A 120W 30MHZ A1302A1358 BCE PNP 120V 1A 10W 120MHZA1444 BCE PNP 高速电源开关 100V 15A 30W 80MHZA1494 BCE PNP 功放开关 200V 17A 200W 20MHZ C3858 A1516 BCE PNP 功放开关 180V 12A 130W 25MHZA1668 BCE PNP 电源开关 200V 2A 25W 20MHZA1785 BCE PNP 驱动 120V 1A 1W 140MHZA1941 BCE PNP 音频功放形状 140V 10A 100W C5198C5198 BCE NPN 音频功放形状 140V 10A 100W A1941A1943 BCE PNP 功放开关 230V 15AA 150W C5200C5200 BCE NPN 功放开关 230V 15A 150W A1943A1988 BCE PNP 功放开关B449 锗管 12 PNP 功放开关 50V 3.5A 22.5WB647 21 PNP 通用 120V 1A 0.9W 140MHZ D667D667 21 NPN 通用 120V 1A 0.9W 140MHZ B649B1375 BCE PNP 音频功放 60V 3A 2W 9MHZD40C BCE NPN对讲机用40V 0.5A 40W 75MHB688 BCE PNP 音频功放开关 120V 8A 80W D718B734 39B PNP 通用 60V 1A 1W D774B649 29 PNP 视放 180V 1.5A 20W D669D669 29 NPN 视频放大 180V 1.5A 20W 140MHZ B649B669 28 PNP 达林顿功放 70V 4A 40WB675 28 PNP 达林顿功放 60V 7A 40WB673 28 PNP 达林顿功放 100V 7A 40WB631K 29 PNP 音频功放开关 120V 1A 8W 130MHZ D600K D600K 29 NPN 音频功放开关 120V 1A 8W 130MHZ B631K C3783 BCE NPN 高压高速开关 900V 5A 100WB1400 28B PNP 达林顿功放 120V 6A 25W D1590B744 29 PNP 音频功放开关 70V 3A 10WB1020 28 PNP 功放开关 100V 7A 40WB1240 39B PNP 功放开关 40V 2A 1W 100MHZB1185 28B PNP 功放开关 60V 3A 25W 70MHZ D1762B1079 30 PNP 达林顿功放 100V 20A 100W D1559B772 29 PNP 音频功放开关 40V 3A 10W D882B774 21 PNP 通用 30V 0.1A 0.25WB817 30 PNP 音频功放形状 160V 12A 100W D1047B834 28 PNP 功放开关 60V 3A 30WB1316 54B PNP 达林顿功放 100V 2A 10WB1317 BCE PNP 音频功放 180V 15A 150W D1975B1494 BCE PNP 达林顿功放 120V 20A 120W D2256B1429 BCE PNP 功放开关 180V 15A 150WC380 21 NPN 高频放大 35V 0.03A 250MHZC458 21 NPN 通用 30V 0.1A 230MHZC536 21 NPN 通用 40V 0.1A 180MHZ2N6609 12 PNP 音频功放开关 160V 15A 150W ＞2MHZ 2N3773 C3795 BCE NPN 高压高速开关 900V 5A 40WC2458 21ECB NPN 通用低噪 50V 0.15A 0.2WC3030 BCE NPN 开关管 900V 7A 80W. 达林顿C3807 BCE NPN 低噪放大 30V 2A 1.2W 260MHZC3858 BCE NPN 功放开关 200V 17A 200W 20MHZ A1494D985 29 NPN 达林顿功放150V ±1.5A 10WC2036 29 NPN 高放低噪 80V 1A 1－4WC2068 28E NPN 视频放大 300V 0.05A 1.5W 80MHZC2073 28 NPN 功率放大 150V 1.5A 25W 4MHZ A940C3039 28 NPN 电源开关 500V 7A 50WC3058 12 NPN 开关管 600V 30A 200WC3148 28 NPN 电源开关 900V 3A 40WC3150 28 NPN 电源开关 900V 3A 50WC3153 30 NPN 电源开关 900V 6A 100WC3182 30 NPN 功放开关 140V 10A 100W A1265C3198 21 NPN 高频放大 60V 0.15A 0.4W 130MHZ3DK4B 7 NPN 开关 40V 0.8A 0.8W3DK7C 7 NPN 开关 25V 0.05A 0.3W3D15D 12 NPN 电源开关 300V 5A 50WC2078 28 NPN 音频功放开关 80V 3A 10W 150MHZC2120 21 NPN 通用 30V 0.8A 0.6WC2228 21 NPN 视频放大 160V 0.05A 0.75WC2230 21 NPN 视频放大 200V 0.1A 0.8WC2233 28 NPN 音频功放开关 200V 4A 40WC2236 21 NPN 通用 30V 1.5A 0.9W A966C1733 小铁 NPN 孪生对管 30V 2GHZC1317 21EBC NPN 通用 30V 0.5A 0.625W 200MHZC2238 28 NPN 音频功放开关 160V 1.5A 25W 100MHZ A968C752 21 NPN 通用 30V 0.1A 300MHZC815 21 NPN 通用 60V 0.2A 0.25WC828 21 NPN 通用 45V 0.05A 0.25WC900 21 NPN 低噪放大 30V 0.03A 100MHZC945 21 NPN 通用 50V 0.1A 0.5W 250MHZC1008 21 NPN 通用 80V 0.7A 0.8W 50MHZC1162 21 NPN 音频功放 35V 1.5A 10WC1213 39B NPN 监视器专用 30V 0.5A 0.4WC1222 21 NPN 低噪放大 60V 0.1A 100MHZC1494 40A NPN 发射 36V 6A PQ=40W 175MHZC1507 28 NPN 视放 300V 0.2A 15WC1674 21 NPN HF/ZF 30V 0.02A 600MHZC1815 21 NPN 通用 60V 0.15A 0.4W 8MHZ A1015C1855 21F NPN HF/ZF 20V 0.02A 550MHZC1875 12 NPN 彩行 1500V 3.5A 50WC1906 21 NPN 高频放大 30V 0.05A 1000MHZC1942 12 NPN 彩行 1500V 3A 50WC1959 21 NPN 通用 30V 0.4A 0.5W 300MHZC1970 28 NPN 手机发射 40V 0.6A PQ=1.3W 175MHZ C1971 28A NPN 手机发射 35V 2A PQ-7.0W 175MHZ C1972 28A NPN 手机发射 35V 3.5A PQ=15W 175MHZ C2320 21 NPN 通用 50V 0.2A 0.3W 200MHZC2012 21 NPN 高放 30V 0.03A 200MHZC2027 12 NPN 行管 1500V 5A 50WD814 BCE NPN 低噪放大贴片 150V 0.05A 150MHZC5142 BCE NPN 彩行 1500V 20A 200WD998 BCE NPN 音频功放开关 120V 10A 80W。

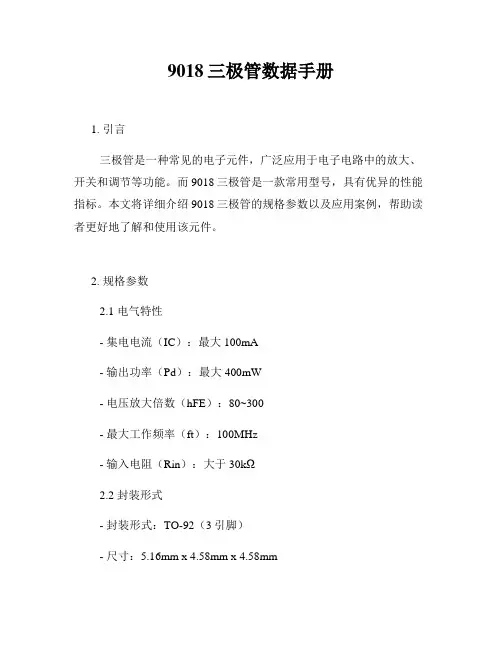

9018三极管数据手册1. 引言三极管是一种常见的电子元件，广泛应用于电子电路中的放大、开关和调节等功能。

而9018三极管是一款常用型号，具有优异的性能指标。

本文将详细介绍9018三极管的规格参数以及应用案例，帮助读者更好地了解和使用该元件。

2. 规格参数2.1 电气特性- 集电电流（IC）：最大100mA- 输出功率（Pd）：最大400mW- 电压放大倍数（hFE）：80~300- 最大工作频率（ft）：100MHz- 输入电阻（Rin）：大于30kΩ2.2 封装形式- 封装形式：TO-92（3引脚）- 尺寸：5.16mm x 4.58mm x 4.58mm- 重量：不到1克2.3 温度特性- 工作温度范围：-55℃ ~ +150℃- 温度系数：-4mV/℃2.4 安装要求- 建议焊接温度：260℃（不超过10秒）- 建议焊接时间：3~5秒3. 电路应用3.1 放大电路9018三极管具有较高的电压放大倍数，适用于放大电路设计。

例如，在音频放大器电路中，9018三极管可用作阶级放大器的输出级，确保高质量的音频输出。

3.2 开关电路由于9018三极管具有较高的开关速度和较小的开启延迟时间，可用于开关电路。

在自动控制系统中，可将9018三极管作为控制信号的开关，实现电路的自动切换。

3.3 调节电路9018三极管的电流放大特性使其可用于电路调节。

例如，在电源稳压电路中，通过设计合适的负反馈回路，使用9018三极管实现电压稳定和调节。

4. 注意事项4.1 极性标记9018三极管的引脚有明确的极性，其中包括基极（B）、发射极（E）和集电极（C）。

在使用前，请确保正确连接元件，以避免不必要的损坏。

4.2 寿命和可靠性使用9018三极管时，应注意避免超过规定的最大工作电流和功率，以确保元件的寿命和可靠性。

4.3 温度控制9018三极管的工作温度范围较广，但请尽量避免超过150℃的高温环境，以免影响元件的性能和寿命。
