双轴桨叶混合机
汇德SLHSJ系列
双轴桨叶式高效混合机
使用说明书
山东惠德农牧科技有限公司
欢迎您选用本公司产品，为确保正确使用，请仔细阅读本使用说明书，疑问之处请向本公司营销部查询。
山东惠德农牧科技有限公司
目录
一、用途和特点
二、主要技术参数和性能指标
三、主要结构和工作原理
四、安装与调试
五、使用操作和注意事项
六、维护与保养
七、一般故障与排除
八、易损件
九、气动控制
十、征求用户意见和建议
注：（1）本说明书解释权属山东惠德农牧科技有限公司。
（2）本产品有关技术及参数若有更改，恕不另行通知。
一、用途和特点
1、用途：
SLHSJ系列双轴桨叶式高效混合机广泛用于饲料、粮食、食品、化工、医药、农药等行业中粉状、颗粒状、片状、块状、杂状及粘稠状物料的混
合，并能进行各种物料的干燥和冷却作业。
2、特点：
（1）混合周期短、混合均匀度高：一般物料在45-60S时间内混合均匀度CV≤5%，减少了混合时间，大大提高了饲料厂生产效率；
（2）装填量可变范围大：装填系数可变范围为0.1-0.8,适用于多行业中不同比重、粒度等物料的混合；
（3）混合不产生偏析：该机在1分钟内混合均匀后，继续混合物料不产生分级现象，且不会因为比重、粒度等物性差别大而产生偏析，从
而得到高精度混合物；
（4）出料快、残留量小：底部采用了全长双开门结构，故排料迅速、残留少；
（5）液体添加量大：添加30%的液体仍能将物料混合均匀，即能混合粘稠物料；
（6）混合柔和、可作干燥或冷却用：由于它具有混合柔和、不损伤物料原有特性，故加入热风或冷风系统，可作干燥，冷却用；
（7）链轮链条采用三排链结构，由摆线针轮减速机带动两转子相向转动，传动机构独特，运转平稳、传动扭矩大、磨耗低；
（8）采用独特的链条张紧机构，装拆、调节快捷而方便；
（9）机槽采用独特的“W”形结构，开口小、中间大、下部窄，使得造型别致美观，占地面积小，减少残留；
（10）出料门密封机构采用我公司成熟技术，提高了密封可靠性。
二、主要技术参数和性能指标
三、主要结构和工作原理
1、工作原理：
该机由两个旋转方向相反的转子组成，转子上焊有多个特殊角度的桨叶，桨叶带动物料一方面沿着机槽内壁逆时针旋转；一方面
带动物料左右翻动；在两转子的交叉重叠处，形成一个失重区，在
此区域内，不论物料的形状、大小和密度如何，都能使物料上浮，
处于瞬间失重状态，以此使物料在机槽内表形成全方位连续循环翻
动，相互交错剪切，从而达到快速柔和混合均匀的效果。
2、出料门控制由气缸、连杆、摇臂、双联摇杆、联动轴、行程开关等
组成。出料门装在联动轴上，联动轴与摇臂连接在一起，摇臂与连
杆、连杆与双联摇杆相绞结，气缸往复运动，通过双联摇杆使联动
轴转动，从而带动底部的两个出料门开启或关闭。机壳下部的两个
第二节搅拌桨叶的设计和选型一、搅拌机结构与组成 组成：搅拌器电动机 减速器容器 排料管挡板 适用物料：低粘度物料 二、混合机理 利用低粘度物料流动性好的特性实现混合 1、对流混合 在搅拌容器中，通过搅拌器的旋转把机械能传给液体物料造成液体的流动，属强制对流。包括两种形式： （1）主体对流：搅拌器带动物料大范围的循环流动 （2）涡流对流：旋涡的对流运动 液体层界面强烈剪切旋涡扩散 主体对流宏观混合 涡流对流 2、分子扩散混合 液体分子间的运动微观混合 作用：形成液体分子间的均匀分布 对流混合可提高分子扩散混合 3、剪切混合 剪切混合：搅拌桨直接与物料作用，把物料撕成越来越薄的薄层，达到混合的目的。 高粘度过物料混合过程，主要是剪切作用。 电 动 机 减速器 搅 拌 器 容 器 排料管
三、混合效果的度量 1、调匀度I 设A 、B 两种液体，各取体积vA 及vB 置于一容器中， A B A B a b 则容器内液体A 的平均体积浓度CA0为： （理论值） 经过搅拌后，在容器各处取样分析实际体积浓度CA ，比较CA0 、CA ， 若各处 CA0=CA 则表明搅拌均匀 若各处 CA0=CA 则表明搅拌尚不均匀，偏离越大，均匀程度越差。 引入调匀度衡量样品与均匀状态的偏离程度 定义某液体的调匀度 I 为： （当样品中CA CA0时） 或 （当样品中CA CA0时） 显然 I ≤1 若取m 个样品，则该样品的平均调匀度为 当混合均匀时 2、混合尺度 设有A 、B 两种液体混合后达到微粒均布状态。 B A A A V V V C +=00A A C C I =0 11A A C C I --=m I I I I m +??++=- 211 =- I
机械原理 课程设计说明书 设计题目：搅拌机 学院：工程机械 专业：机械设计制造及其自动化 目录 一、机构简介 (2) 二、设计数据 (2)
三、设计内容 (3) 四、设计方案及过程 (4) 1.做拌勺E的运动轨迹 (4) 2.做构件两个位置的运动简图 (4) 3.对构件处于位置3和8时进行速度和加速度分析 (6) 五、心得体会 (9) 六、参考文献 (10) 一、机构简介 搅拌机常应用于化学工业和食品工业中对拌料进行搅拌工作如附图1-1（a）所示，电动机经过齿轮减速，通过联轴节（电动机与联轴节图中未画）带动曲柄2顺时针旋转，驱使曲柄摇杆机构1-2-3-4运动，同时通过蜗轮蜗杆带动容器绕垂直轴缓慢旋转。当连杆3运动时，固联在其上的拌勺E即沿图中虚线所示轨迹运动而将容器中的拌料均匀拨动。
工作时，假定拌料对拌勺的压力与深度成正比，即产生的阻力按直线变化，如附图1-1（b ）所示。 附图1-1 搅拌机构（a ）阻力线图（b ）机构简图 二、设计数据 设计数据如附表1-1所示。 附表1-1 设计数据 三、设计内容 连杆机构的运动分析 已知：各构件尺寸及重心位置，中心距x,y,曲柄2每分钟转速n 2。 要求：做构件两个位置（见附表1-2）的运动简图、速度多边形和加速度多边形，拌勺E 的运动轨迹。以上内容画在2号图纸上。 附表1-2 机构位置分配图
摇杆在左极限位置时所对应的曲柄作为起始 位置1，按转向将曲柄圆周作十二等分，得12 个位置。并找出连杆上拌勺E的各对应点 E1,E2…E12,绘出正点轨迹。按拌勺的运动轨迹 的最低点向下量40mm定出容器地面位置，再 根据容器高度定出容积顶面位置。并求出拌勺 E离开及进入容积所对应两个曲柄位置8’和 11’。附图1-2 曲柄位置 四、设计方案及过程 选择第三组数据（x =535mm，y=420mm，l AB=245mm，l BC=590mm，l CD=420mm，l BE=1390mm）进行设计。 1.做拌勺E的运动轨迹
SSJH双轴桨叶式混合机说明书

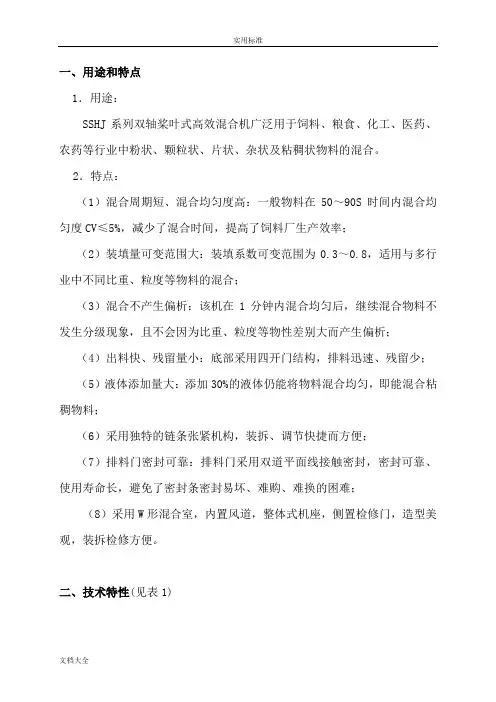

一、用途和特点 1．用途： SSHJ系列双轴桨叶式高效混合机广泛用于饲料、粮食、化工、医药、农药等行业中粉状、颗粒状、片状、杂状及粘稠状物料的混合。 2．特点： （1）混合周期短、混合均匀度高：一般物料在50～90S时间内混合均匀度CV≤5%，减少了混合时间，提高了饲料厂生产效率； （2）装填量可变范围大：装填系数可变范围为0.3～0.8，适用与多行业中不同比重、粒度等物料的混合； （3）混合不产生偏析：该机在1分钟内混合均匀后，继续混合物料不发生分级现象，且不会因为比重、粒度等物性差别大而产生偏析；（4）出料快、残留量小：底部采用四开门结构，排料迅速、残留少；（5）液体添加量大：添加30%的液体仍能将物料混合均匀，即能混合粘稠物料； （6）采用独特的链条张紧机构，装拆、调节快捷而方便； （7）排料门密封可靠：排料门采用双道平面线接触密封，密封可靠、使用寿命长，避免了密封条密封易坏、难购、难换的困难； （8）采用W形混合室，内置风道，整体式机座，侧置检修门，造型美观，装拆检修方便。 二、技术特性(见表1)
表1 主要技术参数和性能指标 三、结构特性与工作原理 该机主要由机壳、转子、机盖、排料机构、液体喷涂装置、传动装置组成。 1．工作原理 该机上有两个旋转方向相反的转子,转子由转子轴、支杆、桨叶组成，支杆与转子轴“十字”相交，桨叶成特殊角度焊在支杆上。转子上的桨叶带动物料一方面沿着机槽内壁旋转并向一端移动,另一方面带动物料左右翻动；在两转子的交叉重叠处，形成了一个失重区，在此区域内，不论物料的形状、大小和密度如何，都能使物料上浮，处于瞬间失重状态，使物料在机槽内形成连续循环翻动，相互交错剪切，从而达到快速混合均匀的效果。 2．排料机构与料门密封
摘要 搅拌机是搅拌设备的心脏。在搅拌机设计及使用过程中，合理的选取搅拌机的结构，运动和工作参数，直接关系到混凝土等材料的搅拌质量和搅拌效率。论文对搅拌臂的排列、搅拌叶片的安装角、拌筒长宽比、搅拌机转速和搅拌时间等主要参数的选取进行分析与试验研究。通过归纳，给出了双卧轴搅拌机的主要参数，包括搅拌臂排列、叶片安装角、拌筒长宽比、搅拌线速度等；给出了评价搅拌机参数合理与否的准则；给出了搅拌臂排列的基本原则。论文通过试验研究，建议用叶片推动的物料量与该搅拌机的公称容量的比值rl，来综合评定搅拌臂的个数，叶片面积和其他参数匹配的合理性，并作为设计时的参考；双卧轴搅拌机的叶片的安装角范围为3l一45，对国内广泛使用的宽短型双卧轴搅拌机叶片安装角度推荐为45；对目前国内外普遍使用的双卧轴搅拌机，它的长宽比的选择范围为0．7—1．3，推荐使用值为小于1；搅拌机的转速主要受搅拌过程中混合料不发生离析现象所限制，对目前常用的双卧轴搅拌机，推荐的叶片线速度为1．4m ／s-1．7m／s／；合理的搅拌时间是保证搅拌质量符合要求条件下的最短搅拌时间，它受充盈率等多种因素影响，合理的搅拌时间应通过试拌来确定。 [关键词]：搅拌机、主要参数、合理性、实验研究
第1章前言 1．1国内外研究现状及发展趋势 19世纪40年代，在德、美、俄等国家出现了以蒸气机为动力源的白落式搅拌机，其搅拌腔由多面体状的木制筒构成，一直到19世纪80年代，才开始用铁或钢件代替木板，但形状仍然为多面体。1888年法国申请登记了第一个用于修筑战前公路的混凝土搅拌机专利。20世纪初，圆柱形的拌筒自落式搅拌机才开始普及，其工作原理如图1．2所示。形状的改进避免了混凝土在拌筒内壁上的凝固沉积，提高了搅拌质量和效率。1903年德国在斯太尔伯格建造了世界上第一座水泥混凝土的预拌工厂。1908年，在美国出现了第一台内燃机驱动的搅拌机，随后电动机则成为主要动力源。从1913年，美国开始大量生产预拌混凝土，到1 950年，亚洲大陆的日本开始用搅拌机生产预拌混凝土。在这期间，仍然以各种有叶片或无叶片的自落式搅拌机的发明与应用为主?。自落式搅拌机依靠被拌筒提升到一定高度的物料的自落完成搅拌。工作时，随着拌筒的转动，物料被搅拌筒内壁固定的叶片提升到一定高度后，依靠自重下落。由于各物料颗粒下落的高度、时问、速度、落点和滚动距离不同，从而物料各颗粒相互穿插、渗透、扩散，最后达到均匀混合。自落式搅拌机结构简单，可靠性高，维护简单，功率消耗小，拌筒和叶片磨损轻，但搅拌强度不高，生产效率低，搅拌质量不易保证。此种搅拌机适于拌制普通塑性混凝土，广泛应用于中小型建筑工地。按拌筒形状和卸料方式的不同，有鼓筒式搅拌机、双锥反转出料搅拌机、双锥倾翻出料搅拌机和对开式搅拌机等，其中鼓简式搅拌机技术性能落后，已于1987年被我国建设部列为淘汰产品。随着多种商品混凝土的广泛使用以及建筑规模的大型化、复杂化和高层化对混凝土质量、产量不断提出的更高要求，有力地促进了混凝土搅拌设备在使用性能和技术水平方面的提高与发展。各国研究人员开始从混凝土搅拌机的结构形式、传动方式、搅拌腔衬板材料以及搅拌生产工艺等方面进行改进和探索。20世纪40年代后期，德国ELBA公司最先发明了强制式搅拌机，和自落式搅拌机的工作原理不同，强制式搅拌机利用旋转的叶片强迫物料按预定轨迹产生剪切、挤压、翻滚和抛出等强制搅拌作用，使物料在剧烈的相对运动中得到匀质搅拌。强制式
双轴桨叶混合机
汇德SLHSJ系列 双轴桨叶式高效混合机 使用说明书 山东惠德农牧科技有限公司
欢迎您选用本公司产品，为确保正确使用，请仔细阅读本使用说明书，疑问之处请向本公司营销部查询。 山东惠德农牧科技有限公司
目录 一、用途和特点 二、主要技术参数和性能指标 三、主要结构和工作原理 四、安装与调试 五、使用操作和注意事项 六、维护与保养 七、一般故障与排除 八、易损件 九、气动控制 十、征求用户意见和建议
注：（1）本说明书解释权属山东惠德农牧科技有限公司。 （2）本产品有关技术及参数若有更改，恕不另行通知。
一、用途和特点 1、用途： SLHSJ系列双轴桨叶式高效混合机广泛用于饲料、粮食、食品、化工、医药、农药等行业中粉状、颗粒状、片状、块状、杂状及粘稠状物料的混 合，并能进行各种物料的干燥和冷却作业。 2、特点： （1）混合周期短、混合均匀度高：一般物料在45-60S时间内混合均匀度CV≤5%，减少了混合时间，大大提高了饲料厂生产效率； （2）装填量可变范围大：装填系数可变范围为0.1-0.8,适用于多行业中不同比重、粒度等物料的混合； （3）混合不产生偏析：该机在1分钟内混合均匀后，继续混合物料不产生分级现象，且不会因为比重、粒度等物性差别大而产生偏析，从 而得到高精度混合物； （4）出料快、残留量小：底部采用了全长双开门结构，故排料迅速、残留少； （5）液体添加量大：添加30%的液体仍能将物料混合均匀，即能混合粘稠物料； （6）混合柔和、可作干燥或冷却用：由于它具有混合柔和、不损伤物料原有特性，故加入热风或冷风系统，可作干燥，冷却用； （7）链轮链条采用三排链结构，由摆线针轮减速机带动两转子相向转动，传动机构独特，运转平稳、传动扭矩大、磨耗低； （8）采用独特的链条张紧机构，装拆、调节快捷而方便；
高效搅拌装置 （Ver.2011版） 使 用 说 明 书
高效搅拌机（立式安装） 产品特点： 1）搅拌机桨叶采用框式搅拌形式，其动力效率高。根据池型及搅拌工艺要求可采用单层、双层或多层桨叶，可使搅拌介质同时产生径向和环向流动，可在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，且水力损失小，并可广泛适应搅拌介质比重、浓度、酸碱度、温度及粘度的变化，以满足各种搅拌工况的要求。 2）驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴间均采用法兰联接形式联接，搅拌轴由双列角接触推力球轴承和滑动轴承支承，具有足够的强度和刚度，并具有较高的稳定性。滑动轴承由油室内的润滑脂润滑，可确保设备长期安全可靠地运行。 二、用途 用于给水排水处理反应过程中的各种水处理药剂的溶解或原水与混凝剂的混合、反应及池内或釜内不同比重的有机或无机液体的液相搅拌混合。 三、特点 1）传动环节少，机械效率高，结构紧凑，运行平稳； 2）占地面积小，处理量大，能耗低； 3）安装、运行、维护费用低； 4）可在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，且水头损失小，并可适应水量的变化以适用于各种水量的水厂。四、构造及工作过程 JBJ型桨式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。 驱动装置采用普通电机或防爆电机、摆线针轮减速机，驱动装置主轴通过联轴器与搅拌轴联接，搅拌轴由轴承支承，具有足够的强度和较高的稳定性。 搅拌机桨叶采用90度叶桨，可产生径向和环向分流，使物料与水快速充分混合，满足工艺要求。 五、主要技术参数及安装尺寸示意（见表1及图1） 注：框式搅拌机结构形式、技术参数和实际尺寸可根据客户池型、罐体尺寸和工艺要求设计。
: : : : : : 2014 4 30
[Abstract]:This product mainly for feed and mixing design. According to the product's main stirring object and its internal structure named clumps of vertical mixing rod mixer. This paper firstly introduces the present situation of feed and some related content, then explains the development history and the current status of the mixer and the future direction of development, and according to the product performance requirements, the design scheme of product origin. In the design process of mixer, the main part of the detailed design, and to determine the specific parameters of the V belt, gear, electric motor, shaft according to the performance of mixer. Then according to the parameter drawing assembly drawing mixer, the other parts are also described, such as: inlet, a stirring bar. The main advantage of this product is uniform mixing of materials, low energy consumption. [keyword]:rod structure design of bulk material mixer
双轴桨叶式高效混合机使用说明书
欢迎您选用本公司产品，为确保正确使用，请仔细阅读本使用说明书，疑问之处请向本公司营销部查询。
目录 一、用途和特点 二、主要技术参数和性能指标 三、主要结构和工作原理 四、安装与调试 五、使用操作和注意事项 六、维护与保养 七、一般故障与排除 八、易损件 九、气动控制 十、征求用户意见和建议
一、用途和特点 1、用途： SLHSJ系列双轴桨叶式高效混合机广泛用于饲料、粮食、食品、化工、医药、农药等行业中粉状、颗粒状、片状、块状、杂状及粘稠状物料的混合，并能进行各种物料的干燥和冷却作业。 2、特点： （1）混合周期短、混合均匀度高：一般物料在45-60S时间内混合均匀度CV≤5%，减少了混合时间，大大提高了饲料厂生产效率； （2）装填量可变范围大：装填系数可变范围为0.1-0.8,适用于多行业中不同比重、粒度等物料的混合； （3）混合不产生偏析：该机在1分钟内混合均匀后，继续混合物料不产生分级现象，且不会因为比重、粒度等物性差别大而产生偏析，从 而得到高精度混合物； （4）出料快、残留量小：底部采用了全长双开门结构，故排料迅速、残留少； （5）液体添加量大：添加30%的液体仍能将物料混合均匀，即能混合粘稠物料； （6）混合柔和、可作干燥或冷却用：由于它具有混合柔和、不损伤物料原有特性，故加入热风或冷风系统，可作干燥，冷却用； （7）链轮链条采用三排链结构，由摆线针轮减速机带动两转子相向转动，传动机构独特，运转平稳、传动扭矩大、磨耗低； （8）采用独特的链条张紧机构，装拆、调节快捷而方便； （9）机槽采用独特的“W”形结构，开口小、中间大、下部窄，使得造型别致美观，占地面积小，减少残留； （10）出料门密封机构采用我公司成熟技术，提高了密封可靠性。 1、工作原理： 该机由两个旋转方向相反的转子组成，转子上焊有多个特殊角度的桨叶，桨叶带动物料一方面沿着机槽内壁逆时针旋转；一方面带动 物料左右翻动；在两转子的交叉重叠处，形成一个失重区，在此区域 内，不论物料的形状、大小和密度如何，都能使物料上浮，处于瞬间 失重状态，以此使物料在机槽内表形成全方位连续循环翻动，相互交 错剪切，从而达到快速柔和混合均匀的效果。 2、出料门控制由气缸、连杆、摇臂、双联摇杆、联动轴、行程开关等组 成。出料门装在联动轴上，联动轴与摇臂连接在一起，摇臂与连杆、 连杆与双联摇杆相绞结，气缸往复运动，通过双联摇杆使联动轴转动，
搅拌器设计原则 如需设计一款搅拌器，要求暂设为以下数据：搅拌反应釜为开启式的，也就是说无压力自然环境下工作，为圆柱筒状，直径27cm,搅拌液体粘度很低，接近于水，液体深度有20cm；要求设计一款搅拌器桨叶，能够适合该种液体的搅拌。 分析，搅拌桨叶有很多种，大致有涡轮式、锚式、浆式、推进式、框式等如下： 1：有平桨式和斜桨式两种。平桨式搅拌器由两片平直桨叶构成。桨叶直径与高度之比为4～10,圆周速度为1.5～3m/s，所产生的径向液流速度较小。斜桨式搅拌器的两叶相反折转45°或60°，因而产生轴向液流。桨式搅拌器结构简单，常用于低粘度液体的混合以及固体微粒的溶解 和悬浮。 桨式搅拌器(图一） （图二） 2：由2～3片推进式螺旋桨叶构成(图2)，工作转速较高,叶片外缘的圆周速度一般为5～15m/s。旋桨式搅拌器主要造成轴向液流，产生较大的循环量，适用于搅拌低粘度(＜2Pa·s)液
体、乳浊液及固体微粒含量低于10％的悬浮液。搅拌器的转轴也可水平或斜向插入槽内，此时液流的循环回路不对称，可增加湍动，防止液面凹陷。 旋桨式搅拌器（图三） 3：由在水平圆盘上安装2～4片平直的或弯曲的叶片所构成桨叶的外径、宽度与高度的比例，一般为20:5:4，圆周速度一般为3～8m/s。涡轮在旋转时造成高度湍动的径向流动，适用于气体及不互溶液体的分散和液液相反应过程。被搅拌液体的粘度一 般不超过25Pa· 涡轮式搅拌器（图四）
（图五）折叶圆盘涡轮式涡轮式搅拌器 图六）平直叶圆盘涡轮式90°平刃涡轮式搅拌器 45°平刃涡轮式搅拌器 （图七）折叶圆盘涡轮
涡轮叶片弯曲式搅拌器 （图八） 投涡轮叶片式搅拌器
搅拌机的设计计算 7.5kw 搅拌机设计： 雷，此时为湍流，2 K Np ==φ常数。 查表知：诺数的计算： 4 032 .08.0130010436833Re 285 2?≈===??μραi n 即4 10Re >蜗轮式，四平片时，5.42 =K 。 由公式5 1 3d n N N p ρ=，式中Np ——功率准数。 则，搅拌功率5 1 32d n K N ρ= 5 360 858.0)(13005.4???= W W 45.55450== 则，电机的最小功率为： η N N =电 ，取η=0.85 则KW N 41.685 .045.5电 == 则选用电机的功率为7.5KW 。 圆盘直径υ450mm ，选定叶轮直径υ800mm 。 桨叶的危险断面Ⅰ—Ⅰ（如上图）： 该断面的弯矩值： （对于折叶蜗轮）
θSin n N x r x Z j M 155 .90 30?? ? =- 式中n ——转速；N ——功率； x ——桨叶上液体阻力的合力的 作用位置。 计算公式为： 3 2 31 4 24143 0r r r r x --?= 3 34412.04.012.04.04 3--? = =0.306(m) 则θ Sin n N x r x Z j M 155.90 30? ? ? =- 03 45185 105.7306 .0225.0306.04 55 .9Sin ?? ?= ?- =78.86（N.m ）（Z=4叶片，θ=45°倾 角） 对于Q235A 材料，MPa 240~2205 =σ 当取n=2~2.5时，[σ]=88~100Mpa. 取[σ]=90Mpa 计算，得62 bh =ω（矩形截面） 且b=200mm ，求h 值。 由][σω≥M 有6 66.8109022.0?≥??h η, 可得h ≥0.00512m, 即h ≥5.12mm 考虑到腐蚀，则每边增加1mm 得腐蚀余量。 即，需叶片厚度为≥7.12, 取8mm 厚的钢板。 叶轮轴扭转强度计算验证
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 双升降胶砂搅拌机设计应用浅 谈(新版) Safety management is an important part of production management. Safety and production are in the implementation process
双升降胶砂搅拌机设计应用浅谈(新版) 升降搅拌设备在物料混合搅拌领域的基础产品，有着多样而又复杂的形式。本机的搅拌装置在减速机的带动下，在搅拌缸内高、低速旋转，使搅拌桶内的生产配料产生波浪式翻滚、旋转。设备主要结构有升降装置，搅拌装置，搅拌桶。 升降搅拌设备在物料混合搅拌领域的基础产品，有着多样而又复杂的形式。正确的选择合适的搅拌形式，对生产工艺有着立杆见影的效果，主要取决于搅拌物料粘度、处理量及所希望达到的最终效果等要求。 工作原理 本机的搅拌装置在减速机的带动下，在搅拌缸内高、低速旋转，使搅拌桶内的生产配料产生波浪式翻滚、旋转以及达到完全混合的效果。 适用范围和主要技术参数
本机适用于胶砂物料的混合。主要技术参数如下： 电机功率：搅拌主机22kW 翻转电机0.75kW 液压站电机2.2kW 使用电源：380V50Hz 转速：0～100r/min 物料粘度：2000～2500cP 行程高度：1000mm 主要构造 本机主要由以下几个部件组成：（1）搅拌减速机 （2）搅拌装置 （3）搅拌桶 （4）搅拌小车 （5）搅拌桶翻转减速机
双轴桨叶混合机 双轴桨叶混合机？安徽奇卓粉体设备有限公司为您解答，卧式双轴桨叶（无重力）混合机由卧式W形容器、带（或者不带）开口的顶盖、安装有桨叶并反向旋转的双轴、传动单元、支撑架、密封件、出料结构等部件组成。由于双轴反向旋转，成一定角度的浆叶将物料沿轴向、径向循环翻搅，使物料达到均匀混合的效果。物料在混合器内的上抛运动形成流动层，产生瞬间失重，所以此系列混合机也叫做无重力混合机。 奇卓公司储备积累了大量的专业混合机及其配套驱动设备的专
业生产、安装、调试、维护的实践经验，部分技术已经达到了国际先进的水平。奇卓生产的卧式双轴桨叶（无重力）混合机采用卧式W 型筒体，内设两组反向旋转的平行轴，两轴上装有相反角度的浆叶（称双卧轴），运行时带动物料达到抛物线的高点使物料瞬间失重，称之为无重力点，在该点不同粒径、不同密度的物料实现均匀混合，亦称无重力双轴浆叶混合机，两侧的物料即反向运动，物料相互落入对面区域内，中央部位形成对流，从而确保物料径向、环向、轴向三向抛洒运动，形成复合循环，迅速达到均匀混合，无重力混合机设计混合时间1~3分钟，混合后由底部出料。 破碎装置：物料有抱团结块现象时,增加破碎装置，带三角形齿罩的“破碎棒”保持高速运转，在物料失重区将团聚料粉碎、解聚。
设备用途：无重力混合机广泛用于化工、电池原料、涂料、染料、农药、制药、食品、饲料、添加剂、耐火材料、新型材料、电子塑料、陶瓷、化肥、冶金、矿山、干粉砂浆、电池原料、特种建材等各行业的粉体与固体、粉体与液体的混合。 性能特点：无重力混合机与其他混合机相比较具有混合时间短，适应性广，不破坏混合物料的优点，对物料不会压馈和磨碎，对粗料、细料的混合也有良好的适应性。无重力混合机在不破坏混合物的状态下，在无重力混合机体内产生横向交错对流、掺混、扩散等复合运动，使物料在短时间内达到最佳混合的效果。 可选配置：以下配置为可选：耐磨防腐材料和表面处理；持续混合；变速驱动；机械密封；定制开口与阀门；温度控制；压力要求；重载启动；异电压或防爆电机、电器、电控；视镜；取样装置；喷液
1前言 建材产品的生产,从原料、燃料到半成品都需要进行破碎和粉磨,其目的是使物料的表面积增加,以提高物理作用的效果及化学反应的速度,如促进均匀混合,提高物料的流动性,便于贮存和运输,提高产量等。水泥熟料和石膏一起磨碎成最终产品,其磨碎的粒度越细,表面积越大,则水泥的标号就越高。改善和提高产品的质量和数量,减少动力消耗,降低生产成本,对达到优质、高产、低消耗具有重要意义。 机械冲击粉碎是建材行业材料破碎的主要手段，其设备效率是重要的技术和经济指标。目前在搅拌机的设计研究中，主要集中在耐磨材料和常规设计的改进。 在水泥行业、选矿电力等工业领域中广泛使用粉磨机械，但各类粉磨机械都有生产效率低，能耗高的缺点。当前的发展趋势是“以破代磨”，借助加强粉磨机前的粉碎，降低入料粒度，可大幅度提高粉磨机产量，降低综合能耗。本课题是结合市场上所使用的各类型号的搅拌机及由厂家在使用过程中所反馈的信息,分析其问题的来源,并相互比较综合各类搅拌机的优点,经师生讨论而确定的。 设计要求:a、最大进料粒度：<150mm；b、出料粒度：<10mm；c、生产能力：25-30t/h。 使用范围：桨叶式搅拌机既可以用于生料的破碎,又可以用于熟料的破碎。它适用于粉碎水泥熟料、粒状高炉矿渣、石灰石、砂岩、页岩、煤矸石、煤块、铝块石、金矿石、钼矿石等多种物料。它广泛应用于：建材、化工、冶金、电力、煤炭、矿山等工业部门。 技术要求：机械设计应保证其功能良好、使用可靠、维护方便；零件结构设计要选择合理的毛坯型式和材料，并尽可能的采用标准件和通用件，并具有良好的工艺性。 设计方法：采用二维CAD绘制图纸和在UG平台上创建三维模型相结合的方法，更加直观地将所要设计的结构表达出来。 本课题着重解决如何将反击式搅拌机和锤式搅拌机的优点结合、锤头磨损问题和机体平衡问题、搅拌机在工作过程中的粉尘泄露问题及搅拌机的各工作参数的优化确定方法等。 本设计具有很强的实用价值。因为采用了很多新的结构，大大降低了制造和维护的费用，减少了机器调整的次数，保证了生产的连续性。

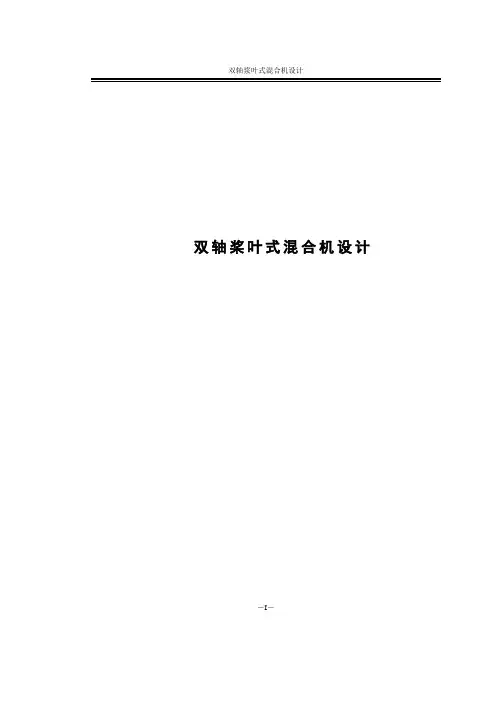

双轴桨叶式混合机设计 －I－
