液压作业含答案

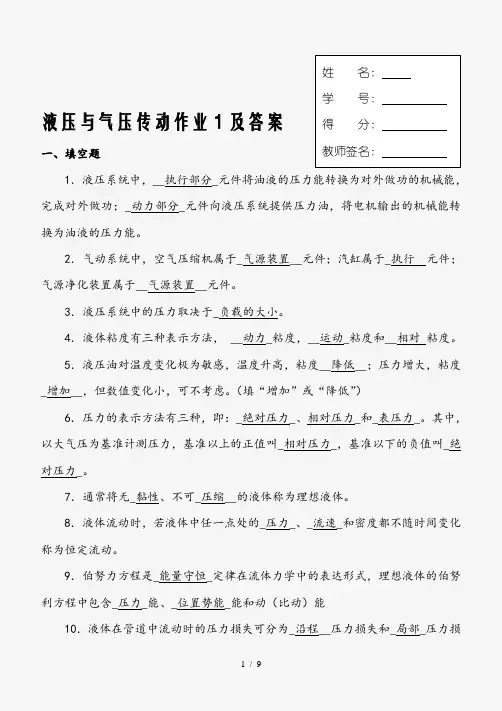

液压与气压传动作业1及答案一、填空题1．液压系统中，__执行部分_元件将油液的压力能转换为对外做功的机械能，完成对外做功；_动力部分_元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。

2．气动系统中，空气压缩机属于_气源装置__元件；汽缸属于_执行 元件；气源净化装置属于__气源装置__元件。

3．液压系统中的压力取决于_负载的大小。

4．液体粘度有三种表示方法， __动力_粘度，__运动_粘度和__相对 粘度。

5．液压油对温度变化极为敏感，温度升高，粘度__降低__；压力增大，粘度_增加__，但数值变化小，可不考虑。

（填“增加”或“降低”）6．压力的表示方法有三种，即：_绝对压力_、相对压力_和_表压力_。

其中，以大气压为基准计测压力，基准以上的正值叫_相对压力_，基准以下的负值叫_绝对压力_。

7．通常将无_黏性、不可_压缩__的液体称为理想液体。

8．液体流动时，若液体中任一点处的_压力_、_流速_和密度都不随时间变化称为恒定流动。

9．伯努力方程是_能量守恒_定律在流体力学中的表达形式，理想液体的伯努利方程中包含_压力_能、_位置势能_能和动（比动）能10．液体在管道中流动时的压力损失可分为_沿程__压力损失和_局部_压力损姓 名： 学 号： 得 分： 教师签名：失两种。

11．液压泵是一种能量转换装置，能将_机械能_转换为液体的_液压能_。

12．液压泵是靠密封容积的变化来吸压油的，故一般称为_容积式液压泵。

13．对于液压泵来说，实际流量总是__小于__理论流量，实际输入转矩总是_大于_理论上需要的转矩。

（填写“大于”、“小于”）14．液压泵按排量是否能调节分为_定量泵_和_变量泵_。

15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。

其中，_柱塞泵总效率较高，常用于高压大流量液压系统；_齿轮泵结构简单，价格便宜，对油液污染不敏感，但泄漏量大，效率低，排量不可调；_叶片泵结构较复杂，对油液污染敏感。

《液压与气动》作业参考答案作业一：1．液压与气压传动系统是由哪几部分组成的？各部分的作用是什么？答：（1）液压与气压传动系统均由以下五个部分组成：能源装置；执行装置；控制调节装置；辅助装置；工作介质。

（2）能源装置的作用是将原动机所输出的机械能转换成液体压力能的装置；执行装置的作用是将液体或气体的压力能转换成机械能的装置；控制调节装置的作用是对系统中流体的压力、流量、流动方向进行控制和调节的装置；辅助装置是指除上述三个组成部分以外的其他装置。

分别起散热、贮油、过滤、输油、连接、测量压力和测量流量等作用，是液压系统不可缺少的组成部分；工作介质的作用是进行能量的传递。

2.液压传动的优缺点有哪些？答：（1）液压传动与其它传动相比有以下主要优点：①液压传动可以输出大的推力或大转矩，可实现低速大吨位运动，这是其它传动方式所不能比的突出优点。

②液压传动能很方便地实现无级调速，调速范围大，且可在系统运行过程中调速。

③在相同功率条件下，液压传动装置体积小、重量轻、结构紧凑。

液压元件之间可采用管道连接、或采用集成式连接，其布局、安装有很大的灵活性，可以构成用其它传动方式难以组成的复杂系统。

④液压传动能使执行元件的运动十分均匀稳定，可使运动部件换向时无换向冲击。

而且由于其反应速度快，故可实现频繁换向。

⑤操作简单，调整控制方便，易于实现自动化。

特别是和机、电联合使用，能方便地实现复杂的自动工作循环。

⑥液压系统便于实现过载保护，使用安全、可靠。

由于各液压元件中的运动件均在油液中工作，能自行润滑，故元件的使用寿命长。

⑦液压元件易于实现系列化、标准化和通用化，便于设计、制造、维修和推广使用。

（2）液压传动与其它传动相比，具有以下缺点：①油的泄漏和液体的可压缩性会影响执行元件运动的准确性，故无法保证严格的传动比。

②对油温的变化比较敏感，不宜在很高或很低的温度条件下工作。

③能量损失(泄漏损失、溢流损失、节流损失、摩擦损失等)较大，传动效率较低，也不适宜作远距离传动。

流体力学与液压传动（专科）作业答案一、判断( 每题参考分值2.5分 )1、液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。

A. 正确B. 错误答案:【B】2、在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。

A. 正确B. 错误答案:【A】3、轴向柱塞泵是通过改变斜盘的角度来实现变量的。

A. 正确B. 错误答案:【A】4、通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关A. 正确B. 错误答案:【B】5、容积调速回路中，变量泵-定量马达的调速方式为恒转矩调节；定量泵-变量马达的调节为恒功率调节。

A. 正确B. 错误答案:【A】6、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。

A. 正确B. 错误答案:【A】7、液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。

A. 正确答案:【A】8、液压缸差动连接时，能比其它连接方式产生更大的推力。

A. 正确B. 错误答案:【B】9、作用于活塞上的推力越大，活塞运动速度越快。

A. 正确B. 错误答案:【B】10、液压泵的实际流量比理论流量小；而液压马达实际流量比理论流量大。

A. 正确B. 错误答案:【A】11、标号为N32的液压油是指这种油在温度为400C时，其运动粘度的平均值为32mm2/s。

A. 正确B. 错误答案:【A】12、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。

A. 正确B. 错误答案:【A】13、液流流经薄壁小孔的流量与小孔通流面积的一次方成正比，与压力差的1/2次方成正比。

通过小孔的流量对温度不敏感，因此薄壁小孔常用作可调节流阀。

A. 正确B. 错误答案:【A】14、由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由沿程压力损失和局部压力损失两部分组成。

B. 错误答案:【A】15、调压回路的功用是使液压系统整体或某一部分的压力等于或不超过某个限定值。

1、如图所示的回路中，溢流阀的调整压力为5MPa，减压阀的调整压力为2.5 MPa，夹紧缸在夹紧工件前作（）。

1. 5MPa，5MPa,2.5 Mpa zxl2. 0MPa，0 MPa, 0MPa3. 5MPa，0 MPa ，0MPa2、在齿轮泵的泄漏当中，（）泄漏量最大，占到总泄漏量的80%以上。

1.端面2.齿顶3.齿侧3、对于液动换向阀，按照阀芯对中的形式，分为弹簧对中式和（）。

1.手动对中型。

2.液压对中型3.磁力对中式4、应用最广的减压阀类型是（）。

1.定差减压阀2.定比减压阀3.定值减压阀5、按照气动控制元件的作用是，顺序阀属于（）。

1.压力控制阀2.方向控制阀3.流量控制阀6、下列属于液压传动中最基本的参数是（）。

1.压力2.效率3.功率7、利用先导型溢流阀的远程控制口卸荷属于（）。

1.流量和压力卸荷两者都有2.压力卸荷3.流量卸荷8、世界上第一台水压机是（）制成的。

1. B. 美国2.英国3.中国9、调速阀是将定差减压阀和节流阀串联起来，溢流节流阀是将稳压溢流阀和节流阀（）起来1.串并联2.并联3.串联10、压力阀共同的特点是作用于阀芯上的（）与弹簧力相平衡的原理进行工作的。

1.重力2.液动力3.液压力11、下列不属于溢流阀特征的是（）。

1.阀与负载相并联2.采用进口压力控压。

3.阀和负载相串联12、液体质点互不干扰，液体的流动呈线性，且平行于管道轴线，这种流动状态称之为（1.紊流2.层流3.断流。

13、与溢流阀的图形符号和动作原理相同的是（）。

1.内控内泄顺序阀2.内控外泄顺序阀3.外控外泄顺序阀14、差动连接能（）液压缸行进速度。

1.减少2.增加3.相等。

15、活塞杆固定式双杆活塞缸，缸筒与工作台相连，工作台的移动范围等于活塞有效行程的（1. 4倍2. 2倍3. 3倍16、一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，换向过程中工作部件不易制稳的是下列哪种中位机能（）。

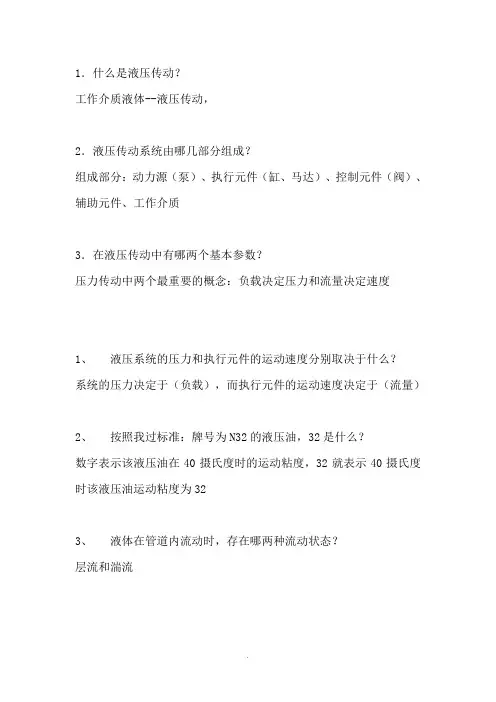

1．什么是液压传动？工作介质液体--液压传动，2．液压传动系统由哪几部分组成？组成部分：动力源（泵）、执行元件（缸、马达）、控制元件（阀）、辅助元件、工作介质3．在液压传动中有哪两个基本参数？压力传动中两个最重要的概念：负载决定压力和流量决定速度1、液压系统的压力和执行元件的运动速度分别取决于什么？系统的压力决定于（负载），而执行元件的运动速度决定于（流量）2、按照我过标准：牌号为N32的液压油，32是什么？数字表示该液压油在40摄氏度时的运动粘度，32就表示40摄氏度时该液压油运动粘度为323、液体在管道内流动时，存在哪两种流动状态？层流和湍流1. 液压泵主要有哪几种？按其结构形式分为齿轮泵、叶片泵、柱塞泵和螺杆泵；按泵的流量能否调节，分为定量泵和变量泵；按泵的输油方向能否改变，分为单向泵和双向泵。

2. 液压系统的工作温度升高后，对液压泵的工作性能有什么影响？1.液压油的标号是在40℃下定义的温度越高，其运动粘度越高粘度越高，泵的内泄越大3. 如何消除齿轮泵的困油现象？解决办法通常是在浮动侧板上开卸荷槽，卸荷槽开法是在高压啮合区开槽，使得啮入时形成的高压油流入压油区，也就是压油口，而低压区开槽使得啮出时形成的真空区与吸油口相通，这样就解决困油现象4. 常见的变量泵有哪些？叶片泵、径向柱塞泵或轴向柱塞泵1、斜盘式轴向柱塞泵的三对运动摩擦副是什么？柱塞与缸体，滑靴与斜盘，缸体与配流盘2、轴向柱塞泵如何实现变量？这样的容积泵，只能靠调转速来控制流量，但柱塞泵还可以通过控制柱塞的行程来控制流量，比如变普通的计量泵。

3、液压泵的排量V=50，转速n=1500容积效率0.98，求泵的输出流量？实际输出流量Q0=（50*1500*0.98）/60=1225 cm3/s1．液压装置的执行机构通常有哪些？液压马达的起动性能用什么来描述？答案：液压执行装置是液压系统五个基本组成系统之一液压执行装置（液压执行元件）是指将液压能能转换成机械能，从而实现执行机构的往复直线运动或摆动，输出力或力矩的装置。

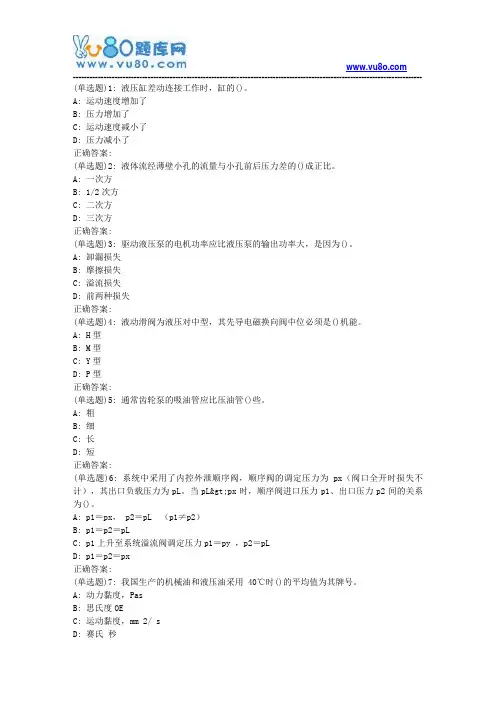

------------------------------------------------------------------------------------------------------------------------------ (单选题)1: 液压缸差动连接工作时，缸的()。

A: 运动速度增加了B: 压力增加了C: 运动速度减小了D: 压力减小了正确答案:(单选题)2: 液体流经薄壁小孔的流量与小孔前后压力差的()成正比。

A: 一次方B: 1/2次方C: 二次方D: 三次方正确答案:(单选题)3: 驱动液压泵的电机功率应比液压泵的输出功率大，是因为()。

A: 卸漏损失B: 摩擦损失C: 溢流损失D: 前两种损失正确答案:(单选题)4: 液动滑阀为液压对中型，其先导电磁换向阀中位必须是()机能。

A: H型B: M型C: Y型D: P型正确答案:(单选题)5: 通常齿轮泵的吸油管应比压油管()些。

A: 粗B: 细C: 长D: 短正确答案:(单选题)6: 系统中采用了内控外泄顺序阀，顺序阀的调定压力为px（阀口全开时损失不计），其出口负载压力为pL。

当pL>px时，顺序阀进口压力p1、出口压力p2间的关系为()。

A: p1＝px， p2＝pL （p1≠p2）B: p1＝p2＝pLC: p1上升至系统溢流阀调定压力p1＝py ，p2＝pLD: p1＝p2＝px正确答案:(单选题)7: 我国生产的机械油和液压油采用40℃时()的平均值为其牌号。

A: 动力黏度，PasB: 思氏度OEC: 运动黏度，mm 2/ sD: 赛氏秒------------------------------------------------------------------------------------------------------------------------------ 正确答案:(单选题)8: 可以在运行过程中实现大范围的无级调速的传动方式是()。

液压与气压传动网上形考作业(一)一、填空题1．液压系统中，__执行部分_元件将油液的压力能转换为对外做功的机械能，完成对外做功；_动力部分_元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。

2．气动系统中，空气压缩机属于_气源装置__元件；汽缸属于_执行元件；气源净化装置属于__气源装置__元件。

3．液压系统中的压力取决于_负载的大小。

4．液体粘度有三种表示方法， __动力_粘度，__运动_粘度和__相对粘度。

5．液压油对温度变化极为敏感，温度升高，粘度__降低__；压力增大，粘度_增加__，但数值变化小，可不考虑。

（填“增加”或“降低”）6．压力的表示方法有三种，即：_绝对压力_、相对压力_和_表压力_。

其中，以大气压为基准计测压力，基准以上的正值叫_相对压力_，基准以下的负值叫_绝对压力_。

7．通常将无_黏性、不可_压缩__的液体称为理想液体。

8．液体流动时，若液体中任一点处的_压力_、_流速_和密度都不随时间变化称为恒定流动。

9．伯努力方程是_能量守恒_定律在流体力学中的表达形式，理想液体的伯努利方程中包含_压力_能、_位置势能_能和动（比动）能10．液体在管道中流动时的压力损失可分为_沿程__压力损失和_局部_压力损失两种。

11．液压泵是一种能量转换装置，能将_机械能_转换为液体的_液压能_。

12．液压泵是靠密封容积的变化来吸压油的，故一般称为_容积式液压泵。

13．对于液压泵来说，实际流量总是__小于__理论流量，实际输入转矩总是_大于_理论上需要的转矩。

（填写“大于”、“小于”）14．液压泵按排量是否能调节分为_定量泵_和_变量泵_。

15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。

其中，_柱塞泵总效率较高，常用于高压大流量液压系统；_齿轮泵结构简单，价格便宜，对油液污染不敏感，但泄漏量大，效率低，排量不可调；_叶片泵结构较复杂，对油液污染敏感。

16．在叶片泵中，_单作用式叶片泵可作变量泵使用，其流量变化是依靠改变__偏心距_实现的。

西工大2021年4月机考《液压传动与控制》作业试卷总分:100 得分:100答案网叫福到（这四个字的拼音）一、单选题(共20 道试题,共40 分)1.液压系统的最大工作压力为10MPa，安全阀的调定压力应为（）。

A.等于10MPaB.小于10MPaC.大于10MPaD.其他正确答案:C2.在高压大流量的液压缸中，活塞与活塞杆的连续须采用（）连接。

A.锥销B.螺纹C.半环式D.焊接3.液压泵吸油口通常安装过滤器，其额定流量应为液压泵流量的（）倍。

A.1B.0.5C.24.在三位换向阀中，其中位可使液压泵卸荷的有（）型。

A.HB.0C.UD.Y5.强度高、耐高温、抗腐蚀性强、过滤精度高的精过滤器是（）。

A.网式过滤器B.线隙式过滤器C.烧结式过滤器D.纸芯式过滤器6.在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。

A.左格B.右格C.中格7.减压阀利用引入压力油与弹簧力相平衡，它使（）的压力稳定不变。

A.出油口B.进油口C.外泄口8.（）在常态时，阀口是常开的，进、出油口相通。

A.溢流阀B.减压阀C.顺序阀9.公称压力为6.3MPa的液压泵，其出口接油箱。

则液压泵的工作压力为（）。

A.6.3MPaB.0C.6.2MPa10.用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有（）。

A.与之并联的溢流阀B.与之串并联溢流阀均可C.有否溢流阀没关系D.与之串联的溢流阀11.真空度是指（）。

A.绝对压力和相对压力的差值B.当绝对压力低于大气压力时，此绝对压力就是真空度C.当绝对压力低于大气压力时，此绝对压力与大气压力的差值D.大气压力与相对压力的差值12.通过环形缝隙中的液流，当两圆环同心时的流量与两圆环偏心时的流量相比（）。

A.前者大B.后者大C.一样大D.前面三项都有可能13.为使减压回路可靠地工作，其最高调整压力应（）系统压力。

A.大于B.小于14.活塞（或液压缸）的有效作用面积一定时，其运动速度取决于（）。
