液压传动作业答案

液压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，油液的流动状态是（）。

A. 层流B. 湍流C. 混合流D. 静态流答案：B2. 液压泵的主要功能是（）。

A. 储存油液B. 转换能量C. 传递动力D. 控制流量答案：B3. 在液压系统中，下列哪个元件可以调节流量大小？（）A. 液压缸B. 液压泵C. 液压阀D. 液压马达答案：C4. 液压缸的工作原理是基于（）。

A. 帕斯卡定律B. 牛顿第二定律C. 阿基米德原理D. 能量守恒定律答案：A5. 液压系统中，油液的粘度对系统性能的影响是（）。

A. 无影响B. 降低效率C. 提高效率D. 影响不大答案：B6. 液压传动与机械传动相比，具有以下哪个优点？（）A. 结构简单B. 体积小C. 重量轻D. 所有选项都是答案：D7. 液压系统中，油液的污染会导致（）。

A. 系统效率提高B. 系统寿命延长C. 系统故障率增加D. 系统性能改善答案：C8. 液压系统中，压力控制阀的主要作用是（）。

A. 调节流量B. 控制压力C. 转换能量D. 储存油液答案：B9. 液压缸的行程是指（）。

A. 活塞杆的全长B. 活塞杆的最大移动距离C. 液压缸的直径D. 液压缸的长度答案：B10. 液压系统中，下列哪个元件可以实现快速运动？（）A. 单向阀B. 节流阀C. 溢流阀D. 换向阀答案：B二、判断题（每题1分，共10分）1. 液压传动系统可以实现无级调速。

（）答案：正确2. 液压泵的工作压力越高，其输出流量就越大。

（）答案：错误3. 液压缸的工作压力与缸内油液的压力成正比。

（）答案：正确4. 液压系统中的油液必须保持清洁，以避免系统故障。

（）答案：正确5. 液压系统中的油液温度过高不会影响系统性能。

（）答案：错误6. 液压系统中的油液粘度过高会导致系统效率降低。

（）答案：正确7. 液压缸的活塞杆在运动过程中是直线运动。

（）答案：正确8. 液压系统中的油液压力可以通过增加油液流量来提高。

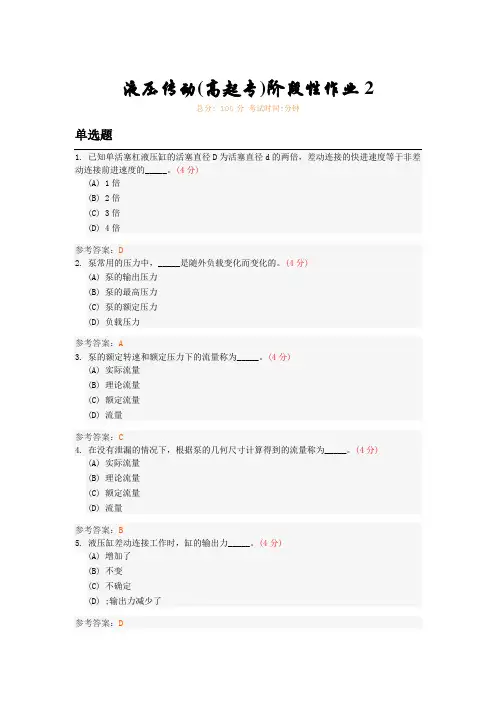

液压传动(高起专)阶段性作业2总分: 100分考试时间:分钟单选题1. 已知单活塞杠液压缸的活塞直径D为活塞直径d的两倍，差动连接的快进速度等于非差动连接前进速度的_____。

(4分)(A) 1倍(B) 2倍(C) 3倍(D) 4倍参考答案：D2. 泵常用的压力中，_____是随外负载变化而变化的。

(4分)(A) 泵的输出压力(B) 泵的最高压力(C) 泵的额定压力(D) 负载压力参考答案：A3. 泵的额定转速和额定压力下的流量称为_____。

(4分)(A) 实际流量(B) 理论流量(C) 额定流量(D) 流量参考答案：C4. 在没有泄漏的情况下，根据泵的几何尺寸计算得到的流量称为_____。

(4分)(A) 实际流量(B) 理论流量(C) 额定流量(D) 流量参考答案：B5. 液压缸差动连接工作时，缸的输出力_____。

(4分)(A) 增加了(B) 不变(C) 不确定(D) ;输出力减少了参考答案：D6. 造成齿轮泵困油的现象的原因是_____。

(4分)(A) 齿轮啮合的重叠系数大于1(B) 齿轮啮合的重叠系数小于1(C) 齿轮啮合的重叠系数等于1(D) 齿轮齿宽大于1参考答案：A7. 外齿合齿轮泵泄漏量最大之处是_____。

(4分)(A) 端面间隙(B) 径向间隙(C) 齿合处(D) 轴向间隙参考答案：A8. 叶片泵可做成变量泵的是_____。

(4分)(A) 单作用叶片泵(B) 双作用叶片泵(C) 高压叶片泵(D) 低压叶片泵参考答案：A9. 要想改变柱塞泵排量必须改变_____。

(4分)(A) 斜心量(B) 斜盘的倾角(C) 柱塞行程(D) 转动速度参考答案：B判断题10. 双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。

(4分)正确错误参考答案：正确解题思路：11. 双作用叶片泵的每转一圈，工作腔完成一次吸油和一次压油。

第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。

1－2 液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3 压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg／m3，试回答以下几个问题：1) 30号机油的平均运动粘度为( )m2／s；2）30号机油的平均动力粘度为( )Pa ．s；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m2／s，密度ρ＝1000kg／m3；20℃时空气的运动粘度为15×10—6m2／s，密度ρ＝1.2kg／m3；试比较水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A) 粘度较大； (B) 粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小； (D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm，活塞直径d＝11．96cm，活塞宽度L＝14cm，间隙中充以动力粘度η= 0．065Pa·s 的油液，活塞回程要求的稳定速度为v＝0．5 m／s，试求不计油液压力时拉回活塞所需的力F等于多少?图题２－7第三章液压流体力学基础§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F＝3000 N。

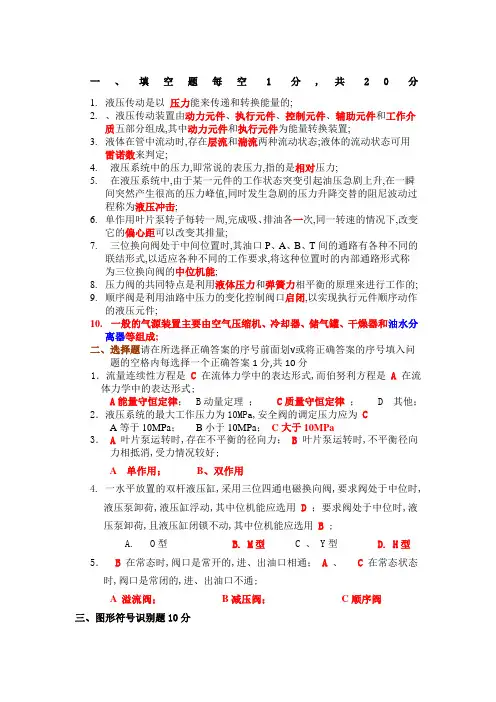

一、填空题每空1分,共20分1.液压传动是以压力能来传递和转换能量的;2.、液压传动装置由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成,其中动力元件和执行元件为能量转换装置;3.液体在管中流动时,存在层流和湍流两种流动状态;液体的流动状态可用雷诺数来判定;4.液压系统中的压力,即常说的表压力,指的是相对压力;5.在液压系统中,由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击;6.单作用叶片泵转子每转一周,完成吸、排油各一次,同一转速的情况下,改变它的偏心距可以改变其排量;7.三位换向阀处于中间位置时,其油口P、A、B、T间的通路有各种不同的联结形式,以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的中位机能;8.压力阀的共同特点是利用液体压力和弹簧力相平衡的原理来进行工作的;9.顺序阀是利用油路中压力的变化控制阀口启闭,以实现执行元件顺序动作的液压元件;10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和油水分离器等组成;二、选择题请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内每选择一个正确答案1分,共10分1．流量连续性方程是 C 在流体力学中的表达形式,而伯努利方程是 A 在流体力学中的表达形式;A能量守恒定律； B动量定理；C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa,安全阀的调定压力应为CA等于10MPa；B小于10MPa；C大于10MPa3．A叶片泵运转时,存在不平衡的径向力； B 叶片泵运转时,不平衡径向力相抵消,受力情况较好;A 单作用；B、双作用4. 一水平放置的双杆液压缸,采用三位四通电磁换向阀,要求阀处于中位时,液压泵卸荷,液压缸浮动,其中位机能应选用D；要求阀处于中位时,液压泵卸荷,且液压缸闭锁不动,其中位机能应选用B ;A. O型B. M型 C 、 Y型 D. H型5．B在常态时,阀口是常开的,进、出油口相通；A、C在常态状态时,阀口是常闭的,进、出油口不通;A 溢流阀；B减压阀；C顺序阀三、图形符号识别题10分a ：单向定量泵；b ：液控单向阀；c ：节流阀；d ：压力继电器；e ：单向变量马达；f ：调速阀；g ：减压阀； h ：内控顺序阀 :I ：三位四通电液动换向阀； j ：二位五通手动换向阀；四、分析题33分2．分析以下各回路中,溢流阀各起什么作用每小题2分,共12分答：a溢流稳压；b做背压阀; c作安全阀; d 做安全阀e 溢流稳压f卸荷3．下图所示的三个液压缸的活塞杆直径均为d,活塞直径均为D,已知输入流量为q,压力为p,分析各缸运动件的运动方向及写出推力F和速度v的表达式;每小题3分,共9分五、计算题27分1．如下图所示,两串联双杆活塞杆液压缸的有效作用面积A1=50c㎡,A2=20c ㎡,液压泵的流量q v=3L/min,负载F1=5kN,F2=4kN,不计损失,求两缸工作压力p1、p2及两活塞运动速度v1、v2;12分2. 在图示平衡回路中,已知液压缸直径D=100mm,活塞杆直径d=70mm,活塞及负载总重G=15kN,提升时要求在0.15s内达到稳定上升速度v=6m/min;试求：1、溢流阀和顺序阀的调定压力；2、为满足上升速度的要求,液压缸所需要的流量;15分四、分析题33分1、a 左图是采用单向节流阀的双向调速回路； b 右图是采用排气节流阀的双向调速回路;3、a 左、 pπD2-d2/4 4q/πD2-d2b 右、 pπd2/4 4q/πd2c 右、 pπD2/4 4q/πD2五、计算题27分1. 12分解：1V1=q p/A1=3×10-3/50×10-4=0.6m/min 3分2V2=q p/A2=1.5m/min 3分3P2=F2/A2=4000/20×10-4=2MPa 3分4P1A1=p2A2+F2P1=F2+p2A2/A1=3MPa 3分评分标准：每步错或每一小问错,均按答案标明分数扣分,关系式对,答案错均扣1分;2、15分1当1YA通电时,顺序阀不工作,下腔的压力为：P=G+F惯/π/4D2-d2 3分F惯=ma=G/g×v/t=1020.4N 3分∴p=4MPa溢流阀调整压力Py≥p=4MPa 3分2当活塞带负荷停止运动时,为避免自重下滑,顺序阀的调整压力为：Px≥G/A2=4G/πD2-d2=3.7MPa 3分3液压缸所需要流量应满足上升速度的要求,∴ q=vA2=24L/min 3分评分标准：每步错或每一小问错,均按答案标明分数扣分,关系式对,答案错均扣1分;填空题每空1分,共25分1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在各个方向相等;2．液体在管道中的流动状态有两种,即层流和湍流;流态可用雷诺数来判断;3．液压系统的调速方法分为节流调速、容积调速和节流容积调速;4．定量泵节流调速系统中,泵的供油一部分按速度要求由流量阀调节后流往执行元件,多余油液由溢流阀流回油箱,同时也就稳定了泵的供油压力;5、某一元件的工作状态突变引起油压急剧上升,一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击;6、在液流中,由于压力降低到有气泡形成的现象,统称为空穴现象;7、齿轮泵工作时,轮齿在过渡中要经历"容积在封死状态下变化"的过程称为困油;为了消除这种现象,通常采用开卸荷槽的办法;8、单作用叶片泵转子每转一周,完成吸、排油各1次,可方便地改变偏心距的大小,就改变它的排量,因此,一般做成变量泵;9、压力阀的共同特点是利用压力和弹簧力相平衡的原理来进行工作的;10、实际工作时,溢流阀开口的大小是通过压力的变化来自动调整的;11、轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成,改变斜盘倾角,可以改变泵的排量;12、马达是执行元件,输入的是压力油,输出的是力和力矩;二、判断题对的打“√”,错的打“×”,每题1分,共15分1．√减压阀主要用于降低系统某一支路的油液压力,它能使阀的出口压力基本不变;2．×单杆活塞式液压缸差动联接时,无杆腔压力必大于有杆腔压力;3．√容积调速回路既无溢流损失,也无节流损失,故效率高,发热少;但速度稳定性则不如容积节流调速回路;4、×根据液体的连续性方程,液体流经同一管内的不同截面时,流经较大截面时流速较快;q=vA5、×液压传动系统中,压力的大小取决于油液流量的大小;负载6、×温度对油液粘度影响是：当油液温度升高时,其粘度随着升高;7、√直动式电磁换向阀是利用电磁力直接推动阀芯换向;8、×调速阀与节流阀的调速性能一样;9、√根据实验结果而推荐的可连续使用的最高压力为泵的额定输出压力;10、×单向阀用作背压阀时,应将其弹簧更换成软弹簧;11、×安装于液压泵吸油口的滤油器常用烧结式的滤油器;12、√利用液压缸差动连接实现的快速运动回路,一般用于空载;13、√液控单向阀控制油口不通压力油时,其作用与单向阀相同;14、√利用远程调压阀的远程调压回路中,只有在溢流阀的的调定压力高于远程调压阀的调定压力时,远程调压阀才能起作用;15、×双作用叶片泵可为变量泵;三、选择题每小题1.5分,共15分1、液压泵能实现吸油和压油,是由于泵的c变化;a、动能；b、压力能；c、密封容积；d、流动方向2、用定量泵和变量马达的容积调速方式,又称为d调速;a、开式油路b、闭式油路c、恒转矩回路d、恒功率回路3、外圆磨床液压系统因为采用了c换向回路,从而使工作台运动获得了良好的换向性能,提高了换向精度;a、压力控制制动；b、时间控制制动；c、行程控制制动；d、电气控制制动4、液压油d,常常是液压系统发生故障的主要原因;a、温升过高；b、粘度太小；c、粘度太大；d、受到污染;5、双作用叶片泵从转子__b__平衡考虑,叶片数应选__c__；单作用叶片泵的叶片数常选__d__,以使流量均匀;a 轴向力、b径向力；c 偶数；d 奇数;6、__a___叶片泵运转时,存在不平衡的径向力；__b__叶片泵运转时,不平衡径向力相抵消,受力情况较好;a 单作用；b 双作用;7、对于斜盘式直轴式轴向柱塞泵,其流量脉动程度随柱塞数增加而__b__,__c__柱塞数的柱塞泵的流量脉动程度远小于具有相邻＿d＿柱塞数的柱塞泵的脉动程度;a 上升；b 下降;c 奇数；d 偶数;8、液压泵的理论输入功率___a__它的实际输出功率；液压马达的理论输出功率_C___其输入功率;a 大于；b 等于；c 小于;9、溢流阀在执行工作的时候,阀口是__a__的,液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定;a 常开；b 常闭;10、为使三位四通阀在中位工作时能使液压缸闭锁,应采用__a___型阀;a "O" 型阀、b "P" 型阀、c "Y"型阀;四、简答题每小题4分,共20分•如图所示,溢流阀1的调节压力为P1=40×105Pa,溢流阀2的调节压力为P2＝30×105Pa;问：当两个二位二通电磁换向阀同时得电即1DT、2DT得电时,泵的出口压力P等于多少答：泵的出口压力为0;2、简单说明液压传动系统的组成;答：动力装置;是把机械能转换为液体压力能的装置;执行元件;是将液体的压力能转换为机械能的装置;控制调节元件;是指控制或调节系统压力、流量、方向的元件;辅助元件;是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件;工作介质;在系统中起传递运动、动力及信号的作用;3、简述伯努利方程的物理意义;答：其物理意义是：在密闭的管道中作恒定流量的理想液体具有三种形式的能量动能、位能、压力能,在沿管道流动的过程中,三种能量之间可以相互转化,但是在管道任一断面处三种能量总和是一常量;4、试述液压泵工作的必要条件;答：1必须具有密闭容积;2密闭容积要能交替变化;3吸油腔和压油腔要互相隔开,并且有良好的密封性;5、为什么说先导式溢流阀的定压精度比直动式溢流阀高答：先导式溢流阀将控制压力的流量与主油路分开,从而减少了弹簧力变化以及液动力等对所控制压力的干扰;六、计算题共20分1、8分液压泵的输出压力=10 MPa,泵转速 n=1400 r／min,排量 V=46 mL／r,容积效率=0.95,总效率＝0．9;试求液压泵的输出功率和驱动泵的电动机功率;解：a输出功率为：输出流量==Vnηpv=61.2L/min输出功率P0=p=10.2kWb求电动机的功率Pi=P0/ηP=11.3 KW2、12分图示一个液压泵驱动两个结构相同相互串联的液压缸,已知两缸尺寸相同,缸筒内径D=80mm,活塞杆直径d=40mm,负载F1=F2=6000N,液压泵供油流量Q=25L/min,求液压泵的供油压力P1及两个液压缸的活塞运动速度V1,V2;解：1、P2=F2/A1=6000/3.14x0.082/4=1.19MpaP2对液压缸1产生的作用力：F2’=P2xA2=4484NP1=F1+F2’/A1=2.1MPa2、V1=Q/A1=5m/minV2=V1xA2/A1=3.75m/min一、填空题每空1分,共20分1．液压传动是以压力能来传递和转换能量的;3．液体在管中流动时,存在层流和紊流两种流动状态;液体的流动状态可用临界雷诺数来判定;4．液压系统中的压力,即常说的表压力,指的是相对压力;5．液体流动时的压力损失可以分为两大类,即沿程损失压力损失和局部损失压力损失;6．在液流中,由于压力降低到有气泡形成的现象统称为空穴现象;7．双作用叶片泵一般为定量泵；单作用叶片泵一般为变量泵;9、三位换向阀处于中间位置时,其油口P、A、B、T间的通路有各种不同的联结形式,以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的中位机能;10．压力阀的共同特点是利用液体压力和弹簧力相平衡的原理来进行工作的;二、选择题每个空格1分,共10分1．流量连续性方程是 C 在流体力学中的表达形式,而伯努利方程是 A 在流体力学中的表达形式;A、能量守恒定律；B、动量定理；C、质量守恒定律；D、其他；2．液压系统的最大工作压力为10MPa,安全阀的调定压力应为 CA、等于10MPa；B、小于10MPa；C、大于10MPa3． A 叶片泵运转时,存在不平衡的径向力； B 叶片泵运转时,不平衡径向力相抵消,受力情况较好;A 、单作用；B、双作用;5、有两个调整压力分别为5 MPa和10 MPa的溢流阀串联在液压泵的出口,泵的出口压力为 C ；并联在液压泵的出口,泵的出口压力又为 A ;A、5 MPa；B、10 MPa；C、15 MPa；D、20 MPa；6．在先导式减压阀工作时,先导阀的作用主要是 C ,而主阀的作用主要作用是A ;A、减压；B、增压；C、调压;三、图形符号识别题10分答：1 三位五通电液动换向阀 2 二位二通机动换向阀 3过滤器 4 溢流阀5节流阀 6单向阀 7单向变量泵 8 调速阀 9外控顺序阀 10液控单向阀四、分析题33分1．在下面各图中,请指出各液压泵是什么液压泵;当各图输入轴按顺时方向旋转时,指出A、B口哪个为吸油口,哪个为压油口;每小题4分,共12分;答：a齿轮泵、A为吸油口、 B为压油口；b双作用叶片泵、A为压油口、 B为吸油口；c单作用叶片泵、A为压油口、 B为吸油口；2．分析以下各回路,指出各图中压力计的读数;每小题2分,共12分答：ap计=0； bp计=Δp; c p计=F/A;d p计=0e p计=p y—Δp;f p计=p M3．下图所示的三个液压缸的活塞杆直径均为d,活塞直径均为D,已知输入流量为q,压力为p,分析各缸运动件的运动方向及写出推力F和速度v的表达式;每小题3分,共9分答：a 左、 pπD2/4 4q/πD2b 右、 pπD2-d2/4 4q/πD2-d2c 左、 pπd2/4 4q/πd2五、计算题27分1、如下图所示,为两结构尺寸相同的液压缸,其有效作用面积A1=100c㎡,A2=80c㎡,p1=1MPa液压泵的流量q1=12L/min,若不计摩擦损失和泄漏,试求：12分1）两缸负载相同时,两缸的负载和速度各为多少2）缸1不受负载时,缸2能承受多少负载3）缸2不受负载时,缸1能承受多少负载解：1当F1=F2时,F1=F2=p1A1/1.8=555.6N 3分V1=q1/A1=1.2m/minV2=v1A2/A1=1.2×0.8=0.96m/min 3分2当F1=0时,F2=p1A1/0.8=12500N 3分3当F2=0时,F1=p1A1=10000N 3分2．如下图所示,已知A1=20c㎡,A2=10c㎡,F=5kN,q p=16L/min,q T=0.5L/min,p y=5Mpa,若不计管路损失,试求：15分1电磁铁断电时,p1= P2= V= ；2电磁阀通电时,p1= P2= V= 溢流阀的溢流量Δq= ;解：1当电磁断电时,由于油路直接与油箱相同,p2=0 1分P1=F/A1=2.5MPa 2分V=qp/A1=8m/min 2分2当电磁铁通电时P1=py=5MPa 2分P1A1=p2A2+F 2分P2=5MPa 2分V=qT/A2=0.5m/min 2分Δq=qp-q1=qp—vA1=15L/min 2分、名词解释1．运动粘度动力粘度μ和该液体密度ρ之比值;2．液动力流动液体作用在使其流速发生变化的固体壁面上的力;3．层流粘性力起主导作用,液体质点受粘性的约束,不能随意运动,层次分明的流动状态; 4．紊流惯性力起主导作用,高速流动时液体质点间的粘性不再约束质点,完全紊乱的流动状态; 5．沿程压力损失液体在管中流动时因粘性摩擦而产生的损失;6．局部压力损失液体流经管道的弯头、接头、突然变化的截面以及阀口等处时,液体流速的大小和方向急剧发生变化,产生漩涡并出现强烈的紊动现象,由此造成的压力损失7．液压卡紧现象当液体流经圆锥环形间隙时,若阀芯在阀体孔内出现偏心,阀芯可能受到一个液压侧向力的作用;当液压侧向力足够大时,阀芯将紧贴在阀孔壁面上,产生卡紧现象;10．液压冲击在液压系统中,因某些原因液体压力在一瞬间突然升高,产生很高的压力峰值,这种现象称为液压冲击;11．气穴现象；气蚀在液压系统中,若某点处的压力低于液压油液所在温度下的空气分离压时,原先溶解在液体中的空气就分离出来,使液体中迅速出现大量气泡,这种现象叫做气穴现象;当气泡随着液流进入高压时,在高压作用下迅速破裂或急剧缩小,又凝结成液体,原来气泡所占据的空间形成了局部真空,周围液体质点以极高速度填补这一空间,质点间相互碰撞而产生局部高压,形成压力冲击;如果这个局部液压冲击作用在零件的金属表面上,使金属表面产生腐蚀;这种因空穴产生的腐蚀称为气蚀;12．排量液压泵每转一转理论上应排出的油液体积；液压马达在没有泄漏的情况下,输出轴旋转一周所需要油液的体积;14．变量泵排量可以改变的液压泵;15．恒功率变量泵液压泵的出口压力p 与输出流量q 的乘积近似为常数的变量泵;16．困油现象液压泵工作时,在吸、压油腔之间形成一个闭死容积,该容积的大小随着传动轴的旋转发生变化,导致压力冲击和气蚀的现象称为困油现象;17．差动连接单活塞杆液压缸的左、右两腔同时通压力油的连接方式称为差动连接;18．往返速比单活塞杆液压缸小腔进油、大腔回油时活塞的运动速度v 2与大腔进油、小腔回油时活塞的运动速度v 1的比值;19．滑阀的中位机能三位滑阀在中位时各油口的连通方式,它体现了换向阀的控制机能;20．溢流阀的压力流量特性在溢流阀调压弹簧的预压缩量调定以后,阀口开启后溢流阀的进口压力随溢流量的变化而波动的性能称为压力流量特性或启闭特性;21．节流阀的刚性节流阀开口面积A 一定时,节流阀前后压力差Δp 的变化量与流经阀的流量变化量之比为节流阀的刚性T ：qp T ∂∆∂=; 22．节流调速回路液压系统采用定量泵供油,用流量控制阀改变输入执行元件的流量实现调速的回路称为节流调速回路;23．容积调速回路液压系统采用变量泵供油,通过改变泵的排量来改变输入执行元件的流量,从而实现调速的回路称为容积调速回路;24．功率适应回路负载敏感调速回路液压系统中,变量泵的输出压力和流量均满足负载需要的回路称为功率适应回路;25．速度刚性负载变化时调速回路阻抗速度变化的能力;vF k L v ∂∂-= 相对湿度 在某一确定温度和压力下,其绝对湿度与饱和绝对湿度之比称为该温度下的相对湿度;%100⋅=b x x φ。

流体力学与液压传动（专科）作业答案一、判断( 每题参考分值2.5分 )1、液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。

A. 正确B. 错误答案:【B】2、在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。

A. 正确B. 错误答案:【A】3、轴向柱塞泵是通过改变斜盘的角度来实现变量的。

A. 正确B. 错误答案:【A】4、通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关A. 正确B. 错误答案:【B】5、容积调速回路中，变量泵-定量马达的调速方式为恒转矩调节；定量泵-变量马达的调节为恒功率调节。

A. 正确B. 错误答案:【A】6、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。

A. 正确B. 错误答案:【A】7、液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。

A. 正确答案:【A】8、液压缸差动连接时，能比其它连接方式产生更大的推力。

A. 正确B. 错误答案:【B】9、作用于活塞上的推力越大，活塞运动速度越快。

A. 正确B. 错误答案:【B】10、液压泵的实际流量比理论流量小；而液压马达实际流量比理论流量大。

A. 正确B. 错误答案:【A】11、标号为N32的液压油是指这种油在温度为400C时，其运动粘度的平均值为32mm2/s。

A. 正确B. 错误答案:【A】12、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。

A. 正确B. 错误答案:【A】13、液流流经薄壁小孔的流量与小孔通流面积的一次方成正比，与压力差的1/2次方成正比。

通过小孔的流量对温度不敏感，因此薄壁小孔常用作可调节流阀。

A. 正确B. 错误答案:【A】14、由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由沿程压力损失和局部压力损失两部分组成。

B. 错误答案:【A】15、调压回路的功用是使液压系统整体或某一部分的压力等于或不超过某个限定值。

液压传动试题库及答案一、单选题1. 液压传动系统的工作介质是指？a) 油液b) 水c) 空气d) 气体答案：a) 油液2. 液压传动系统的驱动元素一般是？a) 液压泵b) 液压缸c) 液压阀门d) 油管答案：a) 液压泵3. 液压缸的根本原理是？a) 压力传递b) 空气压缩d) 机械运动答案：a) 压力传递4. 液压传动系统中的液压传动比是指？a) 输出力与输入力的比值b) 输出速度与输入速度的比值c) 输出位移与输入位移的比值d) 输入功率与输出功率的比值答案：b) 输出速度与输入速度的比值5. 液压传动系统能够提供的力矩是通过以下哪个装置来实现的？a) 液压泵b) 液压缸c) 油管d) 液压马达答案：d) 液压马达二、多选题1. 液压系统一般由以下哪些组件构成？（可多选）b) 液压缸c) 液压阀门d) 油箱e) 油管答案：a) 液压泵、b) 液压缸、c) 液压阀门、d) 油箱、e) 油管2. 液压传动系统中的什么元素可以调节和控制压力？（可多选）a) 液压泵b) 液压缸c) 液压阀门d) 油箱e) 油管答案：c) 液压阀门3. 液压传动系统中常用的液压泵有哪些类型？（可多选）a) 齿轮泵b) 液压马达c) 液压缸泵答案：a) 齿轮泵、c) 液压缸泵、d) 活塞泵4. 液压传动系统中的哪些元件可以控制液体的流动方向？（可多选）a) 液压泵b) 液压缸c) 液压阀门d) 油箱e) 油管答案：c) 液压阀门三、判断题1. 液压传动系统可以通过调节泵的转速来实现输出力的调节。

答案：错误2. 液压传动系统中，增大液压泵的排量可以增大输出速度。

答案：正确3. 液压马达可以通过控制液体的流动来实现力矩的调节。

答案：正确4. 液压传动系统中，通过改变液压阀门的开启度可以调节输出位移量。

四、简答题1. 简述液压传动系统的优点和适用范围。

液压传动系统具有以下优点：- 承载能力高，能够提供大的输出力。

- 控制灵活，方便实现远程和自动控制。

液压传动的部分题目及答案 希望对大家有用！！ 第1次部分作业答案1、用恩氏粘度计测得某液压油（ρ=850kg/m 3）200mL 在40℃时流过的时间为t 1=153s ；20℃时200mL 的蒸馏水流过的时间为t 2=51s ，求该液压油在40℃时的恩氏粘度°E,运动粘度v ，和动力粘度u 各为多少？351153210===sst t E sm s m EE v /1083.19/10)31.631.7(262600--⨯=⨯-= sPa sm •⨯=⨯⨯==-22-631069.1/1019.83 850kg/m ρνμ第二次 2：如图1-25所示，一具有一定真空度的容器用一根管子倒置于一液面与大气相通的水槽中，液体在管中上升的高度h=1m ，设液体的密度ρ=103kg/ m 3，试求容器内真空度。

解：由静力学基本方程得gh p p a ρ+=真空度gh p p a ρ=-=m s m m kg 1/8.9/10233⨯⨯ =9800a p3：如图1-25所示，有一直径为d ，质量为m 的活塞浸在液体中，并在力F 的作用下处于静止状态，若液体的密度为ρ，活塞浸入深度为h ，试确定液体在测压管内的上升高度x 。

解：取活塞底面得水平面为等压面（用相对压力）24)(d mgF h x g πρ+=+h gd mg F x -+=ρπ2)(4第3次作业 6、如图1-27所示，一抽吸设备水平放置，其出口与大气相通，细管处截面积A 2=4 A 1，h=1m 。

求开始抽吸时，A 1=24102.3m -⨯，水平管中必须通过的流量q （取a=1，不记损失）。

解：取截面1-1（与细管相交处），2-2（出口处），应用伯努利方程ghw u gh p u gh p +++=++22222211112/2/αραρ (1)121=αα、 0=ghw刚开始抽吸时，根据静力学基本方程有gh p p a ρ+=1 gh p p a ρ-=1=m s m m kg 1/8.9/1010233⨯⨯⨯- =a p 9800-1121222112410u u A A u A u A u p ====21h h =将以上条件代入式（1）得s m s mgh u /57.4/18.9153153221=⨯⨯==min)187(/1046.1102.3/57.4332411<⨯=⨯⨯==--s m m s m A u q7、如图1-28所示，液压泵的流量q=32L/min ，液压泵吸油口距离液面高度h=500mm ，吸油管直径d=20mm ，过滤器的压力降为0.01Mp a ，油液的密度ρ=900kg/m 3，油液的运动粘度v=20×10-6m 2/s 。

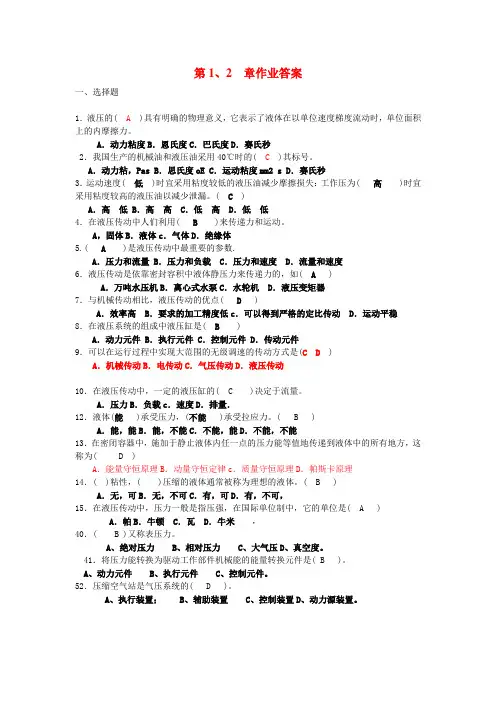

第1、2 章作业答案一、选择题1．液压的( A )具有明确的物理意义，它表示了液体在以单位速度梯度流动时，单位面积上的内摩擦力。

A．动力粘度B．恩氏度C．巴氏度D．赛氏秒2．我国生产的机械油和液压油采用40℃时的( C )其标号。

A．动力粘，Pas B．思氏度oE C．运动粘度mm2 s D．赛氏秒3．运动速度( 低 )时宜采用粘度较低的液压油减少摩擦损失：工作压为( 高 )时宜采用粘度较高的液压油以减少泄漏。

( C )A．高低 B．高高 C．低高 D．低低4．在液压传动中人们利用( B )来传递力和运动。

A，固体B．液体c．气体D．绝缘体5.( A )是液压传动中最重要的参数.A．压力和流量 B．压力和负载 C．压力和速度 D．流量和速度6．液压传动是依靠密封容积中液体静压力来传递力的，如( A )A．万吨水压机B．离心式水泵C．水轮机 D．液压变矩器7．与机械传动相比，液压传动的优点( D )A．效率高 B．要求的加工精度低c．可以得到严格的定比传动 D．运动平稳8．在液压系统的组成中液压缸是( B )A．动力元件 B．执行元件 C．控制元件 D．传动元件9．可以在运行过程中实现大范围的无级调速的传动方式是(C D )A．机械传动B．电传动C．气压传动D．液压传动10．在液压传动中，一定的液压缸的( C )决定于流量。

A．压力B．负载c．速度D．排量．12．液体(能 )承受压力，(不能 )承受拉应力。

( B )A．能，能B．能，不能C．不能，能D．不能，不能13．在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为( D )A．能量守恒原理B．动量守恒定律c．质量守恒原理D．帕斯卡原理14．( )粘性，( )压缩的液体通常被称为理想的液体。

( B )A．无，可B．无，不可C．有，可D．有，不可，15．在液压传动中，压力一般是指压强，在国际单位制中，它的单位是( A ) A．帕B．牛顿 C．瓦 D．牛米，40．( B )又称表压力。

液压传动课后习题答案《液压传动》习题参考答案习题11.1什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。

一个完整的液压传动系统由以下几部分组成：(l)液压泵(动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2)执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3)控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。

如换向阀15即属控制元件。

(4)辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。

1.2液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1)在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。

例如同功率液压马达的重量约只有电动机的1/6左右。

(2)液压传动的各种元件，可根据需要方便、灵活地来布置；(3)液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4)操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；(5)一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6)容易实现直线运动；(7)既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。

(8)液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

有以下主要缺点：(1)液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。

(2)工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。

液压与气压传动平时作业平时作业一第一章概述1.液压传动系统由哪几部分组成各个组成部分的作用是什么答:1能源装置：将原动机所提供的机械能转变成液压能的装置,通常称液压泵;2执行元件：将液压泵所提供的液压能转变称机械能的元件;3控制元件：控制或调节液压系统中液压油的压力、流量和液压油的流动方向元件;4辅助元件：上述三部分以外的其他元件,例如油箱、油管、管接头、蓄能器、滤油器、冷却器、加热器及各种检测仪表等,它们的功能各不相同,但对保证系统正常工作有重要作用;5工作介质：油液或液压液,是液压传动中能量传递的载体;2.液压传动的主要优缺点是什么答：优点：1与机械传动、电力传动同功率相比较时,液压传动的体积小、重量轻、结构紧凑;2工作平稳、反应快、冲击小、能高速启动、制动、能够频繁换向;3可实现大范围的无级调速,能在运行过程中进行调速,调速范围可达2000：1;4控制方便,易于实现自动化,对压力、流量、方向易于进行调节或控制;5易于实现过载保护;6液压元件已经标准化、系列化和通用化,在液压系统的设计和使用中都比较方便;7有自润滑和吸振性能;缺点：1不能保证严格的传动比;2损失大,有利于远距离传输;3系统工作性能易受温度影响,因此不易在很高或很低的温度条件下工作;4液压元件的制造精度要求高,所以元件价格贵;5液压诉故障不易查找;6工作介质的净化要求高;第二章液压油与液压流体力学基础1.试解释下列概念1恒定流动：液体流动时,若液体中任何一点的压力、流速和密度都不随时间而变化,这种流动就称为恒定流动;2非恒定流动：流动时压力、流速和密度中任何一个参数会随时间变化,则称为非恒定流动也称非定常流动;3通流截面：液体在管道中流动时,垂直于流动方向的截面称为通流截面;4流量：单位时间内,流过通流截面的液体体积为体积流量,简称流量;5平均流速：液压缸工作时,活塞的运动速度就等于缸内液体的平均流速;6密度：单位体积液体的质量称为该液体的密度;2.什么叫液体的粘性常用的粘度表示方法有哪几种他们之间如何换算答：液体在外力作用下流动时,分子间的内聚力阻碍分子间的相对运动,而产生内摩擦力的性质称为粘性;常用的粘度有三种,即动力粘度、运动粘度和相对粘度;3.什么是压力压力有哪几种表示方法液压系统的工作压力与负载有什么关系答：1液体单位面积上所受的法向力称为压力;2压力有两种表示方法：绝对压力和相对压力;以绝对真空作为基准进行度量的压力,称为绝对压力；以当地大气压力为基准进行度量的压力,称为相对压力;3P=F/A液压系统的工作压力由负载决定;4.伯努利方程的物理意义是什么该方程的理论式与实际式有什么区别5.管路中的压力损失有哪几种分别受哪些因素影响压力损失分为沿程压力损失和局部压力损失;沿程压力损失：局部压力损失：6.选用液压油时应满足哪些要求答：1粘温性好;在使用温度范围内,温度的变化愈小愈好;2润滑性能好;在规定的范围内有足够的油膜强度,以免产生干摩擦;3化学稳定性好;在贮存和工作过程中不易氧化变质,以防胶质深淀物影响系统正常工作；防止油液变酸,腐蚀金属表面;4质地纯净、抗泡沫性好;油液中含有机械杂质易堵塞油路,若含有易挥发性物质,则会使油液中产生气泡,影响运动平稳性;5闪点要高,凝固点要低;油液用于高温场合时,为了防火安全,闪点要求高；在温度低的环境下工作时,凝固点要求低;一般液压系统中,所用的液压油的闪点约为130～150℃,凝固点约为10～-15℃;7.产生液压冲击的原因有哪些答：1当管道路内的液体运动时,如在某一瞬时将液流通路迅速切断如阀门迅速关闭,则液体的流速鼗突然降为零;2液压系统中的高速运动部件突然制动时,也可引起液压冲击;3当液压系统中的某些元件反应不灵敏时,也可能造成液压冲击;8.说明液压冲击的危害;答：液压系统中产生液压冲击时,瞬时压力峰值有时比正常压力要大好几倍,这就容易引起液压设备振动,导致密封装置、管道和元件的损坏;有时还会使压力继电器、顺序阀等液压元件产生误动作,影响系统的正常工作;因此,在液压系统设计和使用中,必须设法防止或减小液压冲击;9.要减小液压冲击的危害应采取哪些措施答：液压冲击危害极大,根据其产生的原因,可以采取适当措施来减小液压冲击; 1关闭阀门的速度不能过快;2在液压冲击源附近设置蓄能器;3限制管中流速;4在液压冲击源前装安全阀;10.为了防止产生气穴现象和气蚀可采取哪些措施答：1减小液流在小孔或间隙处的压力降;2正确确定液压泵管径,对流速要加以限制,降低吸油高度;3整个系统的管道应尽可能做到平直,避免急弯和局部窄缝,密封要好,配置要合理;4提高零件抗气蚀能力;如提高零件的机械强度、采用抗腐蚀能力强的金属材料,减小零件加工的表面粗糙度等;第三章液压泵1.液压泵是如何吸油和排油的它的出口压力是如何建立起来的泵的工作压力与额定压力有何区别出口压力是液压泵克服负载阻力所建立起来的 ;1额定压力液压泵在正常工作条件下,按试难标准规定能连续运转的最高压力称为泵的额定压力;液压泵的工作压力超过额定压力时,泵就会过载;2工作压力是指液压泵工作时输出油液的压力值;液压泵的工作压力取决于外界负载,外负载增大,泵的工作压力也随升高；反之,则工作压力降低;如果液压泵出口压力直通油箱,其出口压力公克服回油管的阻力,近似为零;2.什么是齿轮泵的困油现象有什么危害如何解决危害：闭死容积由大变小时油液受掠夺,导致压务冲击和油液发热,闭死容积由小变大时,会引起气蚀和噪声;解决：在前后盖板或浮动同套上开卸荷槽;3.减小齿轮泵径向力的措施有哪些答：1缩小齿轮泵压油口;为了减小径向不平衡力,压油腔的包角越小越好,使压力油仅作用在一个齿到两个齿的范围内;2适当增大径向间隙,使齿顶不和泵体接触;3开设平衡槽;在过渡区开设两个平衡槽,分别与高压腔、低压腔相通,这种结构大大减小了作用在轴承上的径向力,但增加内泄漏,使容积效率下降;4.什么叫液压泵的流量脉动对工作部件有何影响哪种液压泵的流量脉动最小液压在排油过程中,瞬时流量是不均匀的,随时间而变化,但是在液压泵连续转动时,每转中各瞬时的流量却按同一规律重复变化,这种现象称为液压泵的流量脉动;影响：液压泵的流量脉动会引起压力脉动,从而使管道、阀待元件产生振动和噪声,而且由于流量脉动致使泵的输出 流量不稳定,影响工作部件的运动平稳性,尤其是对精密的液压传动系统更为不利;通常螺杆泵的流量脉动最小,双作用叶片泵次之,齿轮泵和柱塞泵的流量脉动最大;5.为什么叶片泵的叶片槽根部必须通油6.斜轴式轴向柱塞泵与斜盘式轴向柱塞泵在结构及工作原理上有什么异同 结构上：斜盘式指传动轴轴线与缸体轴线一致,与圆盘轴线倾斜;斜轴式指传动轴轴线与圆盘轴线一致,与缸体轴线倾斜;7.齿轮泵具有哪些优缺点8.提高双作用叶片泵工作压力的主要措施有哪些2改变叶片结构9.某轴向柱塞泵直径d=22mm,分度圆直径D=68mm,柱塞数z=7,当斜盘倾角为γ=22°30′,转速m in r 960n =,输出压力p=10Mpa,容积效率v η=,机械效率m η=时,试求：①泵的理论流量；②泵的实际流量；③所需电机功率; 10.已知泵的流量m m L 80q =,油液粘度s m 103026-⨯=ν,油液密度3m kg 900=ρ,吸油管长l=1m,当吸油管内经为d=16mm 时,液压泵无法吸油;请分析原因; 11.某液压泵的输出油压p=10Mpa,转速m in r 1450n =,排量r L 2.46V =,容积效率v η=,总效率η=;液压泵的输出功率和驱动泵的电动机功率各为多少 12.某叶片泵转速为m in r 1500n =,在输出压力为时,输出流量为m m L 53,这时实测泵消耗功率为7kW ；当空载卸荷运转时,输出流量为m m L 56,试求该泵的容积效率v η和总效率η;平时作业二第四章 液压缸与液压马达1.在供油流量q 不变的情况下,要使单杆活塞式液压缸的活塞杆伸出速度和回程速度相等,油路应该怎样连接,并计算活塞杆的直径d 与活塞直径D 之间的关系;答：应该采用差动联接回路,如图所示,而且为使活塞杆的伸出和回程速度相等,活塞的直径D 和活塞杆的直径d 应有如下的关系： =V ()22244d D q d q-=ππ简化与整理后得：D=d 22.现有一个单活塞杆双作用活塞式气缸和一个双活塞杆双作用活塞式液压缸,两者应如何连接,以及需要用哪些液压元件组成回路,使它们组成一个正、反向运动都能独立调节的气——液阻尼缸绘图并说明所用元件的名称及作用;答：两缸的连结方式和液压回路如图所示;其中,单向阀2和节流阀3供气缸活塞右移调速用,单向阀1和节流阀4供气缸活塞左移调速用;单向阀5和6可以从油杯7吸油,分别用以补充油缸左腔或右腔的泄漏损失;3.液压马达与液压泵在结构上有何异同液压马达和液压泵在工作原理上互逆的,当向泵输入压力油时,其轴输出转速和转矩就成为马达;但由于二者任务和要求有所不同,故在实际结构上也存在区别;液压泵在结构上需保证具有自吸能力,而马达就没有这一要求 题图液压马达一般需要正反转,所以在内部结构上应具有对称性,而液压泵一般是单方向旋转的,没有这一要求;从具体机构细节来看：齿轮泵的吸油口大,排油口小,而齿轮液压马达的吸、排油口大小相同；齿轮马达的齿数比齿轮泵的齿数多；叶片泵的叶片须斜置安装,而叶片马达的叶片径向安装；叶片马达的叶片式依靠根部的燕式弹簧,使其压紧在定子表面,而叶片泵的叶片式依靠根部的压力油和离心力作用压紧在定子表面上;4.对某一液压马达,若想改变其输出转速,应如何办如何实现马达的反转 可以通过改变注入流量来实现,也可以改变排量来实现;当改变变油流方向时,便可改变马达的旋转方向,如将配流盘旋转180度装配也可实现马达反转;5.液压马达的性能指标主要有哪几个方面1几何排量,2平均转速和理论流量,3实际流量q 和容积效率,4实际输入功率、实际输出功率;6.马达的输出扭矩与哪些参数有关即电动机的输出,为电动机的基本参数之一;单位为牛.米;电机输出的扭矩与电动机的转速和功率有关;W=AM 功率=转速7.什么是液压马达的排量它与泵的流量、系统的压力是否有关8.如何确定液压缸结构的参数1.液压缸工作压力的确定,2.液压缸内径的确定,3.液压缸行程,4.液压缸长度的确定,5.液压缸缸体壁厚,6.活塞杆长度的确定;9.已知单杆液压缸缸筒直径D=100mm,活塞杆直径d=50mm,工作压力2MPa p 1=,流量m in L 10q =,回油背压力0.5MPa p 2=,试求活塞往复运动时的推力和运动速度;10.已知单杆液压缸缸筒直径D=50mm,活塞杆直径d=35mm,液压泵供油流量m in L 10q =,试求：1液压缸差动连接时的运动速度；2若液压缸在差动阶段所能克服的外负载F=3000N,求缸内油液的压力不计管内压力损失;11.一柱塞式液压缸柱塞固定,缸筒运动,压力油从空心柱赛中通入,压力为p,流量为q,缸筒直径为D,柱塞外径为d,内孔直径为0d ,试求柱赛式液压缸所产生的推理和运动速度;解：柱塞缸产生的推动力为柱塞缸的速度为12.设计一单杆活塞式液压缸,要求快进时为差动连接,快进和快退有杆控进油时的速度均为6min m ;工进时无杆腔进油,非差动连接,可驱动的负载F=25000N,回油背压力25MPa ,采用额定压力为6.3MPa ,额定流量为m in L 25液压泵;试确定：1缸筒内径和活塞杆直径；2缸筒壁厚缸筒材料选用无缝钢管; 解：1根据油缸差动连接且油缸快进和快退时速度相等得d D d D d d D d 2)(4422222212=-=-=υπυππ而 ==21υυ 6 m/min,快进时有：22107.310d --==⨯mD 0.103== m根据缸筒缸杆尺寸系列取D = m,d = m;根据工进时的力平衡关系得：=3310599 Pa缸筒壁厚][21σδDp ≥ 材料选45钢 600=b σMPa1205600][===n bσσMPa633105990.10.001379212010δ⨯≥=⨯⨯m根据冷拔精密无缝钢管系列,选取内径为100mm,壁厚为=的无缝钢管;第五章 液压控制阀1.什么是液压控制阀按机能分为哪几类按连接方式分为哪几类控制油液流动方向、流量的大小和系统压力的元件叫做液压系统中的液压控制阀;按机能分为：开关或定值控制阀、电液比例阀、伺服阀、数字控制阀; 按连接方式分：管式连接,板式及斤斗式连接,叠加式连接;2.什么叫单向阀其工作原理是什么开启压力有哪些要求若做背压阀时应采取何种措施它是一种只允许油液正向流动,反向关闭的阀,故又称为逆止阀或止回阀;开启压力要求： 3.液控单向阀为什么要有内泄式和外泄式之分什么情况下采用外泄式 因控制活塞泄油方式的不同而有内泄式和外泄式的两种,当A 口压力较大时宜采用外泄式的液控单向阀;4.什么是换向阀的“位”与“通”图形符号应如何表达换向阀是利用阀芯在阀体中的相对运动,使阀体上的油路口的液流通路接通、关断、变换液体的流动方向,从而使执行元件启动、停止或停留、变换运动方向,这种控制阀芯在阀体内所处的工作位置称为“位”,将阀体上的油路口称为“通”;5.换向阀的操纵、定位和复位方式有哪些电液换向阀有什么特点1手动换向阀,2机动换向阀,3电磁换向阀,4液动换向阀,5电液换向阀,6多路换向阀电液换向阀主要用在流量超过电磁换向阀额定流量的液压系统中,从而用较小的电磁铁就能控制较大的流量;6.什么是换向阀的中位机能选用时应考虑哪几点中位机能：是指换向阀里的滑阀处在中间位置或原始位置时阀中各油口的连通形式,体现了换向阀的控制机能;7.溢流阀的作用是什么其工作原理是什么若进、出油口接反了会出现什么情况作用：通过阀口的溢流,使被控制系统或回路的压力维持恒定,实现稳压、调压或限压作用;工作原理：溢流阀工作时,是利用弹簧的压力来调节、控制液压油的压力大小;从图3-50中可以看到：当液压油的压力小于工作需要压力时,阀芯被弹簧压在液压油的流入口,当液压油的压力超过其工作允许压力即大于弹簧压力时,阀芯被液压油顶起,液压油流入;一般溢流阀接反了不起溢流作用,系统压力不断升高,超过规定压力,损坏终端液压元件;8.先导式溢流阀的阻尼孔有什么作用是否可将它堵死或随意加大所谓的阻尼就是在油液流动的时候起到压力衰减的作用让上下腔有一定的压力差来控制阀的开启先导式溢流阀阻尼孔有两个,一个是在进油口通先导阀的油路上,防止先导阀阀芯突然开启和关闭,另一个是在先导阀主阀芯的中心孔里面,控制主阀芯的启闭;不可以,主阀芯阻尼孔被堵塞后,上腔无压力油,主阀芯在很低油压力下抬起溢流,使进油口压力无法调高;10.减压阀的作用是什么其工作原理如何其进、出油口可否接反减压阀主要用于降低系统某一支路的油液压力,使其获得一个较主系统的稳定的工作压力;工作原理：把减压阀的进、出油口反接,会发生先导阀打开,主阀口关小,最终关死,使输出流量为零;12.顺序阀的控制与泄油的组合方式有哪些简述其用途;内控外泄式顺序阀的,外控内汇式顺序阀,内控外汇式先导式顺序阀1控制多个执行元件的顺序动作;2与单向阀组成平衡阀,保持垂直放置的液压缸不因自重而下落;3用外控顺序阀使双泵系统的大流量泵卸荷;4用内控顺序阀接在液压缸回油路上,增大背压,以使活塞的运动速度稳定;13.现有一溢流阀和一减压阀,铭牌不清,在不拆开阀的情况下如何区分1溢流阀口常闭,减压阀口常开,吹一口气,通气者为减压阀,不通气者为溢流阀;2减压阀有外泄油口,溢流阀则没有;3若阀是在管路上安装着,由a.减压阀和所控制的油路成串联,溢流阀则成并联;b.减压阀进出油口均为压力油,其出油口与系统相通,溢流阀出口不是压力油,其出口与油箱相通;14.影响节流阀流量稳定性的因素有哪些影响流量稳定性的因素有压力、温度和节流口的形状等;15.调速阀与节流阀的结构及流量——压力曲线有何区别当调速阀进、出油口接反时会出现什么情况接反时：在节流调速系统中,如果调速阀的进、出油口接反了,调速阀流量将随负载的变化而变化,流速不稳定;因为进、出油口接反,调速阀中的减压阀弹簧腔压力高,减压口开至最大而不起作用;相当于简式节流阀;第六章辅助元件1.蓄能器的功用是什么2.设计油箱时应考虑哪些问题其容积如何确定设计油箱时应考虑以下几点：油箱的容积、壁板、底板与底脚、顶板、隔板、回油管及油管、油箱壁板应设有液面指示器、油箱顶板上需装空气滤清器3.滤油器有哪几种类型各有什么特点各用在什么场合4.什么情况下设置加热器和冷却器液压系统中,当液压系统领先自然冷却不能使油温控制在30～50℃范围内,则需安装冷却器;若环境温度低于10℃,液压油粘度太大,致使液压泵无法启动或正常运转时,则需安装加热器,将油温升高到15℃以上;5.如何计算油管的内径和壁厚6.蓄能器安装时应注意哪些问题7.油箱有哪些功能8.滤油器的作用有哪些什么是滤油器的过滤精度平时作业三第七章液压传动基本回路1.什么是液压系统的基本回路基本回路的类型有哪几种基本回路是由一些液压元件和管路按一定方式组合起来的、能够完成一定功能的油路结构;基本回路一般包括方向控制回路、压力控制回路、速度控制回路和多执行元件回路等;2.锁紧回路需要采用什么方式实现常用的有哪几种锁紧回路可以采用液压元件实现,如单向阀、液控单向阀、O或M型的中位机能的换向阀、液压锁等;液控单向阀的锁紧回路、换向阀的锁紧回路、3.压力调节回路有哪几种各有什么特点压力调节回路的基本类型有调压回路、减压回路、保压回路、增压回路、平衡回路和卸荷回路等;4.如何实现液压泵的卸荷请画出两个回路;不需要保压的卸荷回路一般直接采用液压元件实现卸荷；还可以在系统中直接采用具有卸荷和溢流组合功能的电磁卸荷溢流阀进行卸荷；需要保压的卸荷回路可以采用蓄能器或采用限压式变量泵保压的卸荷回路;5.顺序动作回路的目的是什么有哪几种控制方式可以实现多个执行元件按预定的次序动作;按照控制方法,顺序动作回路一般分为压控制回路和行程控制回路;6.对调速回路的基本要求是什么有哪些类型有什么特点容积调速回路特点：效率高,产生的热量少,适合大功率或对发热有严格限制的液压系统;其缺点是要采用变量泵或变量马达,变量泵或变量马达的结构要比定量泵和定量马达复杂得多,而且油路也相对复杂,一般需要有补油油路和设备、散热回路和设备;因此,容积调速回路的成本比节流调速回路的高;容积节流调速回路特点：适用于要求效率高、低速稳定性好的场合,可以采用容积节流调速方式;与调速阀的节流回路相比,容积式调速回路的低速稳定性较差;7.普通节流阀和调速阀的调速回路的油路结构是怎样的有什么特点应用在什么场合普通节流阀调速回路调速阀节流调速回路：用调速阀代替节流调速回路中的节流阀组成调速阀的节流回路;采用调速阀可以提高回路的速度刚度,改善速度－负载特性,提高速度的稳定性;8.容积调速回路的类型、特性、应用场合各有哪些类型：容积调速回路的形式有变量泵与定量执行元件液压缸或液压马达、变量泵与变量液压马达以及定量泵与变量液压马达等几种组合;9.容积节流调速回路的类型、特性、应用场合各有哪些容积节流调速回路有限压式调速阀容积节流调速回路和压差式节流阀容积节流调速回路;11.快速运动回路有哪几种是如何实现换接的1液压缸的差动连接快速运动回路,2双泵供油的快速运动回路,3采用蓄能器的快速运动回路液压缸的差动连接快速运动回路：利用三位四通换向阀实现快速运动,当换向阀处于左位时,液压泵提供的液压油和液压缸右腔液压油同时进入液压缸左腔,使活塞快速向右运动;双泵供油的快速运动回路：当系统的执行元件空载快速运动时,低压大流量泵输出 的压力油经过单向阀后与高压小流量泵汇合后,共同向系统供油,而当执行元件开始工作进给时,系统的压力增大,液控顺序阀打开,单向阀关闭,低压大流量泵卸荷,这时由高压小流量泵独自向系统供油,实现执行元件的工作进给;采用蓄能器的快速运动回路：当换向阀在中位时,液压泵启动后首先向蓄能器供油,当蓄能器的充油压力达到设定值时,液控卸荷阀打开,液压泵卸荷,蓄能器完成能量存储,当换向阀动作后,液压泵和蓄能器同时经过换向阀向执行元件供油,使执行元件快速运动,这时蓄能器释放能量;12.如何实现液压执行元件的同步运动1采用流量控制阀的同步回路,2采用串联液压缸的同步回路,3采用同步缸或同步马达的同步回路,4采用比例阀或伺服阀的同步回路14.在进口节流液压回路中,液压缸有效工作面积22150cm 2A A ==,液压泵流。

第一章习题答案1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统山（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。

5. 在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

(X)2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

(X)3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。

(✓)4.液压传动系统适宜在传动比要求严格的场合采用。

(X)第二章习题答案2-1 填空题1.液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大，液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2.油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；计量单位m2/s是表示（运动）粘度的单位；l m2/s = (10心厘斯。

3.某一种牌号为L-HL22的普通液压油在40。

C时（运动）粘度的中心值为22厘斯(mm2/s)。

4.选择液压油时，主要考虑油的（粘度）。

（选项：成分、密度、粘度、可压缩性）5.当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。

液压传动习题(含答案)第一章概论一、填空题1．液压与气压传动是研究以为能源介质，来实现各种机械传动和自动控制的学科。

答案：有压流体2．液压与气压传动是利用＿＿＿＿＿系统中的＿＿＿＿＿＿流体作为工作介质，传递＿＿＿＿＿＿＿＿＿的一种传动方式。

答案：密闭系统受压运动和动力3．液压与气压传动中有两个很重要概念是系统的工作压力取决于＿＿＿＿＿，与流入的流体多少无关；执行元件的运动速度取决于＿＿＿＿＿＿＿，而与流体压力大小无关。

答案：负载流量 4．液压与气压传动中最基本、最重要的两个参数是＿＿＿＿＿＿和＿＿＿＿＿。

它们相当于机械传动中的＿＿＿＿＿＿和＿＿＿＿＿。

二者的乘积则是＿＿＿＿＿＿＿。

答案：压力流量力速度功率5．液压与气压传动系统＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿五部分组成。

答案：动力元件；执行元件；控制元件；辅助元件；工作介质6．液压泵是将原动机输入的＿＿＿＿＿＿＿转变为液体的＿＿＿＿＿＿＿的能量转换装置。

答案：机械能；压力能7．液压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿，气压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

它们的作用都是将流体的＿＿＿＿＿＿＿能转变成＿＿＿＿＿＿＿能。

答案：液压缸；液压马达8．各种液压阀用以控制液压系统中液体的＿＿＿＿＿、＿＿＿＿＿和＿＿＿＿＿等，以保证执行机构完成预定的工作运动。

答案：压力；流向；流量 9．液压与气压传动的工作介质是＿＿＿＿＿＿，它的功用是传递＿＿＿＿＿＿。

答案：液压油和压缩空气；运动和动力10.液压传动具有：能实现＿＿＿＿＿调速、＿＿＿＿＿保护等优点，但不能保证严格的＿＿＿＿＿。

答案：无级过载传动比二、选择题1．液压系统的工作压力取决于＿＿＿＿＿。

A．负载 B．溢流阀的调定压力 C．泵的额定压力答案：A2．液压系统利用液体的＿＿＿＿＿来传递动力. A．位能 B．动能 C．压力能 D．热能答案：C3．能将液压能转变成机械能的元件是＿＿＿＿＿。

《液压与气压传动》第一阶段作业一、填空题1．液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2．液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3．液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4．在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5．由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。

6．液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

7．通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。

8．变量泵是指（排量）可以改变的液压泵，常见的变量泵有( 单作用叶片泵、)、( 径向柱塞泵)、( 轴向柱塞泵)其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

9．液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。

10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。

二、选择题1．流量连续性方程是（C）在流体力学中的表达形式，而伯努力方程是（A ）在流体力学中的表达形式。

（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他2．液体流经薄壁小孔的流量与孔口面积的（A ）和小孔前后压力差的（B ）成正比。

（A）一次方（B）1/2次方（C）二次方（D）三次方3．流经固定平行平板缝隙的流量与缝隙值的（D ）和缝隙前后压力差的（A ）成正比。

机械111 梁才茂 廖志威 林坤坚 廖碧文 郑楚鑫 苏伙权 吴绮云1-2. 某液压油在大气压下的体积是，当压力升高后，其体积减少到，设液压油的体积弹性模数K=700.0MPa ，求压力升高值。

3.一粘度计，外筒直径D=100mm ，内筒直径d=98mm ，l=200mm ，外筒转速n=8r/s 时，测得转矩T=70N·cm ，求动力粘度1-4 用恩式粘度计测的某液压油（3850/kg m ρ=）200Ml 流过的时间为1t =153s ，20C ︒时200Ml 的蒸馏水流过的时间为2t =51s ，求该液压油的恩式粘度E ︒，运动粘度ν和动力粘度μ各为多少？ 解: （1）12153351t E t ︒=== （2）62526.31(7.31)10/ 1.9810/E m s m s Eν--=︒-⨯=⨯︒ （3）21.6810Pa s μνρ-==⨯⋅1-6有一直径为d 、质量为m 的活塞浸在液体中,并在力F 的作用下处于静止状态。

若液体的密度为ρ,活塞浸入深度为h,试确定液体在测压管内的上升高度x 。

s Pa D d D T Dn Dl d D T du dy A F sm dn v m dl A ND T D T F 109.86.1101482.010210)98100(14ln 2)(2)(/8.081.002.02.01.0141.010702222212232222•÷=⨯=⨯⨯⨯⨯-⨯=-=•-⨯=•==⨯⨯===⨯⨯===⨯⨯===-----πππππμππππππ7.图示容器A 中的液体的密度ρA=900kg/m3,B 中液体的密度为ρB=1200kg/m3,ZA=200mm,ZB=180mm,h=60mm,U 形管中的测压介质为汞,试求A 、B 之间的压力差1-8 如图1-36所示水平截面是圆形的容器，上端开口，求作用在容器底面的作用力。

若在开口端加一活塞，连活塞的重量在内，作用力为30KN ，问容器底面的总作用力为多少？解：（1）由于上端开口，容器与大气连通，因此容底面所受的压强为大气压强Pa.则作用在容器底面的作用力为2F Pa d /4=pa/4ππ=⨯底底。

综合练习题1. 我国油液牌号以___40 _°C 时油液的平均__运动__黏度的___cSt ____数表示。

2. 油液黏度因温度升高而__降低______，因压力增大而__增大______。

3. 动力黏度μ的物理意义_表示液体在单位速度梯度下流动时单位面积上的内摩擦力； ______其表达式为__µ= τ·dudy ______。

4. 运动黏度的定义是_液体动力黏度与液体密度之比；__,其表达式为___ν=µ/ρ____。

5. 相对黏度又称__条件黏度__机床常用液压油的相对黏度 50E 约在_4_与_10__之间。

6. 液体的可压缩系数β表示_液体所受的压力每增加一个单位压力时，其体积相对变化量，, __,其表达式为_β= -p ∆1· VV ∆_，K =β1，我们称K 为__液体体积弹性模量_。

7. 理想气体的伯努利方程表达式是_=++h g v p22γ常量， _。

其物理意义是_在密闭管道内作稳定流动的理想流体具有压力能、动能、位能三种能量形式，这三种能量之间可以相互转换，但总和保持不变_。

8. 雷诺数是_流态判别数_，其表达式是Re =__νvd __；液体流动时，由层流变为紊流的条件由_临界雷诺数Re 临_决定，当_ Re < Re 临_时为层流，当_ Re > Re 临_时为紊流。

9. 液体流动中的压力损失可分为_沿程_压力损失和_局部_压力损失；它们分别用公式__Δp =λ· γ· d L · g u 22_和 _Δp =δ·γ· gu 22__加以计算。

10. 液体流经直径为d 的圆形截面管时，其水力半径为__d/4__，如截面形状为边长等于1的正方形时，其水力半径为__1/4_。

11. 油液中混入的空气泡愈多，则油液的体积压缩系数β愈___大__。

12. 假定忽略管道本身的弹性，则管道内液压冲击波的传播速度相当于_液体介质中的声速_。

第一章绪论一、填空题1 、一部完整的机器一般主要由三部分组成，即 、 、2 、液体传动是主要利用 能的液体传动。

3 、液压传动由四部分组成即 、 、 、 。

4 、液压传动主要利用 的液体传动。

5 、液体传动是以液体为工作介质的流体传动。

包括 和 。

二、计算题：1:如图 1 所示的液压千斤顶，已知活塞 1 、 2 的直径分别为 d= 10mm ， D= 35mm ，杠杆比 AB/AC=1/5 ，作用在活塞 2 上的重物 G=19.6kN ，要求重物提升高度 h= 0.2m ，活塞 1 的移动速度 v 1 = 0.5m /s 。

不计管路的压力损失、活塞与缸体之间的摩擦阻力和泄漏。

试求：1 ）在杠杆作用 G 需施加的力 F ；2 ）力 F 需要作用的时间；3 ）活塞 2 的输出功率。

二、课后思考题：1 、液压传动的概念。

2 、液压传动的特征。

3 、液压传动的流体静力学理论基础是什么？4 、帕斯卡原理的内容是什么？5 、液压传动系统的组成。

6 、液压系统的压力取决于什么？第一章绪论答案一、填空题第1空：原动机；第2空：传动机；第3空：工作机；第4空：液体动能; 第5空 ：液压泵； 6 ：执行元件； 7 ：控制元件； 8 ：辅助元件； 9 ：液体压力能； 10 ：液力传动； 11 ：液压传动二、计算题：答案：1 ）由活塞2 上的重物 G 所产生的液体压力=20×10 6 Pa根据帕斯卡原理，求得在 B 点需施加的力由于 AB/AC=1/5 ，所以在杠杆 C 点需施加的力2 ）根据容积变化相等的原则求得力 F 需施加的时间3 ）活塞 2 的输出功率第二章液压流体力学基础一、填空题1、油液在外力作用下，液层间作相对运动进的产生内摩擦力的性质，叫做 。

2、作用在液体内部所有质点上的力大小与受作用的液体质量成正比，这种力称为 。

3、作用在所研究的液体外表面上并与液体表面积成正比的力称为 。

4、 液体体积随压力变化而改变。

宁夏广播电视大学2013—2014年学年度第二学期期末
《液压与气压传动》形考作业答案
一、 填空题
1、液压泵（动力元件）、液压缸（执行元件）；
2、容积式泵；
3、气穴现象；
4、干空气、湿空气；
5、外负载、流量；
6、阀芯、阀体；
7、高、浮动状态、卸荷；
8、没有黏度不可压缩的气体、气体状态方程、PV/T=常数；10、串联、常开。

二、 选择题
1、B ；
2、A ；
3、A ；
4、B ；
5、A ；
6、B ；
7、D ；
8、C 。

三、简答题
1、1）体积小,输出力大；
2）不会有过载的危险；
3）输出力容易调整；
4）速度容易调整；
5）易于自动化。

2、调压回路，减压回路，卸荷回路，保压回路，平衡回路
3、（1）物料输送装置；
（2）一般应用：包装、填充、锁紧等；
（3）物料加工。

4、对于各种操纵方式的三位四通和五通的换向滑阀，阀芯在中间位置时各油口的连通情况成为换向阀的中位机能。

四、计算题
1、F= 2
1A GA =22
D Gd =5000×202 /1002 =200kg 2、F=P(21A A -)=
()[]P d D D 2224-π=p d 24π V=4
2D Q Q π+=2
4d Q π
五、读图题。

作业一一、填空题（每空2分）1、任何一个液压系统都是由一下几部分组成的、、、、和传动介质。

2、目前最广泛使用的传动介质是。

3、在液压传动中和是两个最重要的参数，两者的乘积则是。

4、液压传动中，液体受到的压力相当于机械构件所受到的它的大小决定于。

二、简答题（每题15分）1、常用工业介质的类型有哪两种？2、压力有哪两种表示法：三、名词解释（每题15分）1、实际液体：2、稳定流动：四、简述伯努利方程的概念（20分）答案：一、填空题1、答案：动力原件、执行元件、控制原件、辅助原件2、石油型液压油3、压力流量功率4、力负载二、简答题1、石油型液压油和乳化型液压油2、绝对压力和相对压力三、名词解释1、把事实上既有粘性又可压缩的液体成为实际液体。

2、液体流动时，若液体中任何一点的压力、流速和密度都不随时间而变化，这种流动成为稳定流动。

四、伯努利方程是理想流体定常流动的动力学方程，意为流体在忽略粘性损失的流动中，流线上任意两点的压力势能、动能与位势能之和保持不变。

作业二一、填空题（每题4分）1、压力损失过大，将使功率消耗，，，，液压系统性能变坏。

2、液压系统中油液的加热一般采用加热器。

3、静压力是指液体处于静止状态时，单位面积上受到的4、液压缸是将液压能变为机械能做运动的液压执行元件。

5、帕斯卡定律：平衡液体内某一点的液体压力传递到液体内各处。

二、名词解释（每题15分）1、局部压力损失2、液压冲击三、简答题（每题15分）1、变量机构有哪几个？2、多柱塞泵有哪两种？四、论述题（20分）简述液压泵的基本工作原理答案一、填空题1、答案：增加、油液发热、泄露增加、效率降低2、电3、法向作用力4、直线5、等值地二、名词解释四、论述题液压泵是为液压传动提供加压液体的一种液压元件,是泵的一种。

它的功能是把动力机（如电动机和内燃机等）的机械能转换成液体的压力能。

输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。
