液压与气压传动作业(答案)汇总

液压与气压传动课后答案一、选择题1.液压传动的优点有哪些？（单选题）A. 功率密度高B. 体积小C. 可靠性高D. 轻便灵活正确答案：A、C、D解析：液压传动具有功率密度高、可靠性高、轻便灵活等优点。

2.气压传动的优点有哪些？（多选题）A. 维护简单B. 噪音小C. 温升小D. 环境污染小正确答案：A、B、C、D解析：气压传动具有维护简单、噪音小、温升小、环境污染小等优点。

二、填空题1.液压传动的工作介质是________。

答案：液体解析：液压传动是利用液体传递能量的传动方式。

2.液压传动中，液体通过_______来传递压力和动力。

答案：油管、油管路解析：液压传动中，液体通过油管或油管路来传递压力和动力。

3.气压传动的工作介质是_______。

答案：气体解析：气压传动是利用气体传递动力和能量的传动方式。

4.气压传动中，气体通过_______来传递压力和动力。

答案：气管、气管路解析：气压传动中，气体通过气管或气管路来传递压力和动力。

三、简答题1.请简述液压传动的工作原理。

答案：液压传动是利用液体传递压力和动力的传动方式。

液压传动系统由液压源、执行元件、油管路、控制元件等组成。

液压源通过驱动液体产生压力，将液压能量转化为机械能，通过油管路传递至执行元件上。

执行元件接收液压能量，将其转化为机械能，完成各种工作过程。

控制元件通过控制液体的流量、压力和方向，实现对液压传动系统的控制。

液压传动具有功率密度高、可靠性高、轻便灵活等优点，被广泛应用于机械、冶金、航空、航天等领域。

2.请简述气压传动的工作原理。

答案：气压传动是利用气体传递动力和能量的传动方式。

气压传动系统由气源、执行元件、气管路、控制元件等组成。

气源通过驱动气体产生压力，将气压能量转化为机械能，通过气管路传递至执行元件上。

执行元件接收气压能量，将其转化为机械能，完成各种工作过程。

控制元件通过控制气体的流量、压力和方向，实现对气压传动系统的控制。

气压传动具有维护简单、噪音小、温升小、环境污染小等优点，广泛应用于化工、纺织、食品、医药等领域。

第一章1-4 如图所示，一具有一定真空不度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。

解：取水槽液面为基面。

列出静力学基本方程：a p ph g gρρ+= 则真空度为： 310009.819.810a p p gh ρ-==⨯⨯=⨯pa 1-51-8 如图所示，已知水深H=10m,截面22120.02,0.04A m A m ==，求孔子的出流流量以及点２处的表压力（取1∂=，不计损失）1-11泵从一个大的油池中抽吸油液，流量为q＝150L/min,油液的运动粘度 =34×10－6m2/s,油液密度ρ=900 kg/m3。

吸油管直径d＝60厘米，并设泵的吸油管弯头处局部阻力系数ξ＝0.2，吸油口粗滤网的压力损失Δp＝0.0178MPa。

如希望泵入口处的真空度P b不大于0.04 MPa，求泵的吸油高度h（液面到滤网之间的管道沿程损失可忽略不计）1-15运动粘度 =40×10－6m 2/s 的油液通过水平管道，油液密度ρ=900kg/m 3，管道内径d=10mm,l=5m,进口压力P 1＝4.0MPa, 问流速为3 m/s 时，出口压力P 2为多少？ 解：沿程压力损失：ΔP λ=0.17 MPa所以P2＝P1－ΔPλ＝4－0.17＝3.83MPa第二章2-5设液压泵转速为950r/min，排量＝168mL/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L/min，额定工况下的总功率为0.87，试求：(1)泵的理论流量；(2)泵的容积效率；(3)泵的机械效率；(4)泵在额定工况下，所需电机驱动功率；(5)驱动泵的转速。

解：① q t＝V p n=168×950=159.6 L/min②ηv =q/q t=150/159.6=93.98%③ηm =η/ηv =0.87/0.9398=92.57%④ Pi=p q/η =29.5×106×150×10-3/（60×0.87）=84.77kw⑤ T=Pi/ω= Pi/（2лn）=852.1N.m第三章3-1 图示三种结构的液压缸，活塞和活塞杆直径分别为D，d，如进入液压缸的流量为q ，压力为p ，试分析各缸产生的推力，速度大小以及运动方向。

第一章绪论1－1液压系统中的压力取决于〔〕，执行元件的运动速度取决于〔〕。

1－2液压传动装置由〔〕、〔〕、〔〕和〔〕四局部组成，其中〔〕和〔〕为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1什么是液体的粘性？2－2粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg ／m 3，试答复以下几个问题：1)30号机油的平均运动粘度为( )m 2／s ；2〕30号机油的平均动力粘度为( )Pa ．s ；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m 2／s ，密度ρ＝1000kg ／m 3；20℃时空气的运动粘度为15×10—6m 2／s ，密度ρ＝1.2kg ／m 3；试比拟水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A)粘度较大；(B)粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小；(D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm ，活塞直径d＝11.96cm ，活塞宽度L ＝14cm ，间隙中充以动力粘度η=0.065Pa ·s 的油液，活塞回程要求的稳定速度为v＝0.5 m ／s ，试求不计油液压力时拉回活塞所需的力F 等于多少" 第三章 液压流体力学根底§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F ＝3000 N 。

概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。

2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。

3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。

4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。

5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。

6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。

8、液体在管道中存在两种流动状态，即（层流）和（紊流）。

液体的流动状态可用（雷诺数）来判断。

9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。

10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。

二、单项选择题1.油液的密度是随哪些因素而变化的。

（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。

A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。

3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。

A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。

A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。

A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。

a、温升过高b、粘度太小c、粘度太大d、受到污染。

7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。

A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。

液压与气压传动习题库及参照答案一、填空题1.液压传动工作原理是（帕斯卡）定律。

即密封容积中液体既可以传递（力）, 又可以传递（运动）。

（帕斯卡、力、运动）2.液压管路中压力损失可分为两种, 一种是（沿程压力损失）, 一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3.液体流态分为（层流）和（紊流）, 鉴别流态准则是（雷诺数）。

（层流、紊流、雷诺数）4.国内采用相对粘度是（恩氏粘度）, 它是用（恩氏粘度计）测量。

（恩氏粘度、恩氏粘度计）5.在液压系统中, 由于某些因素使液体压力突然急剧上升, 形成很高压力峰值, 这种现象称为（液压冲击）。

（液压冲击）6.齿轮泵存在径向力不平衡, 减小它办法为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵特点是变化（偏心距e ）就可以变化输油量, 变化（偏心方向）就可以变化输油方向。

（偏心距e、偏心方向）8、径向柱塞泵配流方式为（径向配流）, 其装置名称为（配流轴）；叶片泵配流方式为（端面配流）, 其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同（支撑环）环（密封环）环和（压环）环构成。

（支承环、密封环、压环）10、滑阀式换向阀外圆柱面常开若干个环形槽, 其作用是（均压）和（密封）。

（均压、密封）11.当油液压力达到预定值时便发出电信号液－电信号转换元件是（压力继电器）。

（压12.依照液压泵与执行元件组合方式不同, 容积调速回路有四种形式, 即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13.液体粘性是由分子间互相运动而产生一种（内摩擦力）引起, 其大小可用粘度来度量。

温度越高, 液体粘度越（小）；液体所受压力越大, 其粘度越（大）。

（内摩擦力, 小, 大）14.绝对压力等于大气压力（+相对压力）, 真空度等于大气压力（-绝对压力）。

液压与气压传动考试题及答案一、选择题1. 液压传动系统中，动力的传递是通过什么实现的？A. 机械能B. 电能C. 液压能D. 热能答案：C2. 气压传动中，气动元件的驱动力来源于什么？A. 电动机B. 内燃机C. 气压能D. 弹簧力答案：C3. 下列哪种介质不适合用于液压传动？A. 水B. 液压油C. 空气D. 矿物油答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 限制压力C. 传递动力D. 储存能量答案：B5. 气压传动系统中，气缸的工作原理类似于哪种简单的机械？A. 杠杆B. 滑轮C. 斜面D. 螺旋答案：A二、填空题1. 液压传动系统的基本组成包括动力元件、执行元件、控制元件和________。

答案：辅助元件2. 气压传动系统中，三联件通常包括空气过滤器、调压器和________。

答案：油雾器3. 液压油的主要作用是传递能量、润滑、冷却和________。

答案：密封4. 在液压系统中，流量控制阀的主要功能是调节________。

答案：流量大小5. 气压传动中，气动马达的特点是结构简单、________、维护方便。

答案：成本低三、简答题1. 请简述液压传动系统的优点和缺点。

答：液压传动系统的优点包括：功率密度高，可以实现大功率的传递；控制灵活，可以实现精确的速度和位置控制；操作方便，易于实现自动化。

缺点包括：泄漏问题，可能导致环境污染和系统效率降低；对油液清洁度要求高，维护成本相对较高；系统设计和制造复杂，需要专业知识。

2. 描述气压传动系统的工作原理。

答：气压传动系统利用压缩空气作为工作介质，通过各种气动元件（如气缸、气动马达、阀门等）来实现能量的传递和控制。

压缩空气首先通过空气过滤器去除杂质，然后通过调压器稳定压力，最后通过油雾器润滑气动元件。

气动元件根据控制系统的指令进行动作，从而驱动机械设备完成所需的工作。

3. 液压油的选用对液压系统有何影响？答：液压油的选用直接影响液压系统的性能和寿命。

第一章习题答案1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统山（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。

5. 在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

(X)2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

(X)3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。

(✓)4.液压传动系统适宜在传动比要求严格的场合采用。

(X)第二章习题答案2-1 填空题1.液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大，液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2.油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；计量单位m2/s是表示（运动）粘度的单位；l m2/s = (10心厘斯。

3.某一种牌号为L-HL22的普通液压油在40。

C时（运动）粘度的中心值为22厘斯(mm2/s)。

4.选择液压油时，主要考虑油的（粘度）。

（选项：成分、密度、粘度、可压缩性）5.当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。

《液压与气压传动》第一阶段作业一、填空题1．液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2．液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3．液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4．在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5．由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。

6．液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

7．通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。

8．变量泵是指（排量）可以改变的液压泵，常见的变量泵有( 单作用叶片泵、)、( 径向柱塞泵)、( 轴向柱塞泵)其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

9．液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。

10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。

二、选择题1．流量连续性方程是（C）在流体力学中的表达形式，而伯努力方程是（A ）在流体力学中的表达形式。

（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他2．液体流经薄壁小孔的流量与孔口面积的（A ）和小孔前后压力差的（B ）成正比。

（A）一次方（B）1/2次方（C）二次方（D）三次方3．流经固定平行平板缝隙的流量与缝隙值的（D ）和缝隙前后压力差的（A ）成正比。

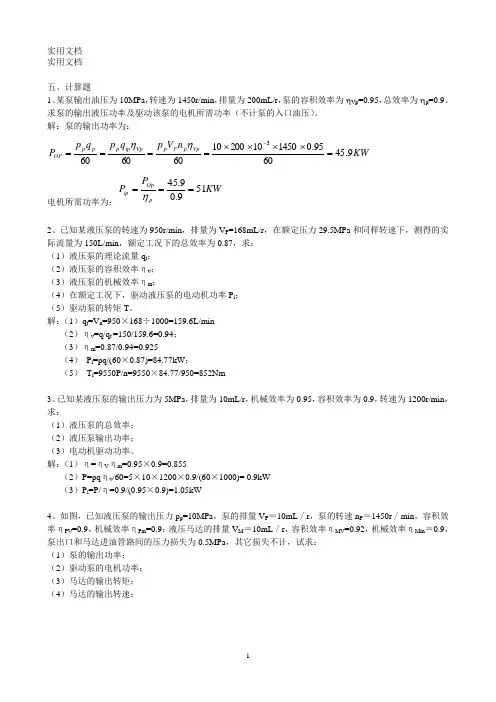

五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。

求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。

解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。

解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。

解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。

液压与气压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，动力元件指的是什么？A. 泵B. 马达C. 缸D. 控制阀答案：A2. 气压传动系统中，执行元件通常指的是什么？A. 压缩机B. 气缸C. 气动马达D. 气动控制阀答案：B3. 下列哪个不是液压系统的基本参数？A. 压力B. 流量C. 温度D. 功率答案：D4. 在液压系统中，节流调速回路的作用是什么？A. 调节流量C. 调节温度D. 调节功率答案：A5. 气压传动系统中，气源处理包括哪几个部分？A. 过滤、调压、润滑B. 过滤、调压、冷却C. 调压、润滑、冷却D. 过滤、润滑、冷却答案：D6. 液压油的粘度过高会导致什么问题？A. 系统效率提高B. 系统发热增加C. 泄漏减少D. 噪音降低答案：B7. 以下哪个元件可以将液压能转换为机械能？A. 泵B. 缸C. 控制阀D. 管路答案：B8. 气压传动系统中，气动马达的作用是什么？B. 提供流量C. 转换能量D. 控制气流答案：C9. 在液压系统中，哪些因素会影响液压油的粘度？A. 温度B. 压力C. 污染D. 所有以上因素答案：D10. 以下哪个不是气压传动的优点？A. 清洁B. 安全C. 高效率D. 低成本答案：C二、判断题（每题1分，共10分）1. 液压系统比气压系统能传递更大的力。

（对）2. 液压油可以随意替换为其他油品。

（错）3. 液压系统中的溢流阀是用来维持系统压力的。

（对）4. 气动系统比液压系统反应速度快。

（对）5. 液压缸的工作压力不能超过其设计压力。

（对）6. 气动系统中的过滤器是用来过滤气体中的水分和杂质的。

（对）7. 液压系统中的油缸可以作为执行元件也可以作为辅助元件。

（对）8. 气压传动系统的能耗比液压传动系统低。

（错）9. 液压系统中的油温过高不会影响系统的正常工作。

（错）10. 气动系统中的油雾器是用来润滑气动元件的。

（对）三、简答题（每题5分，共30分）1. 简述液压传动系统的工作原理。

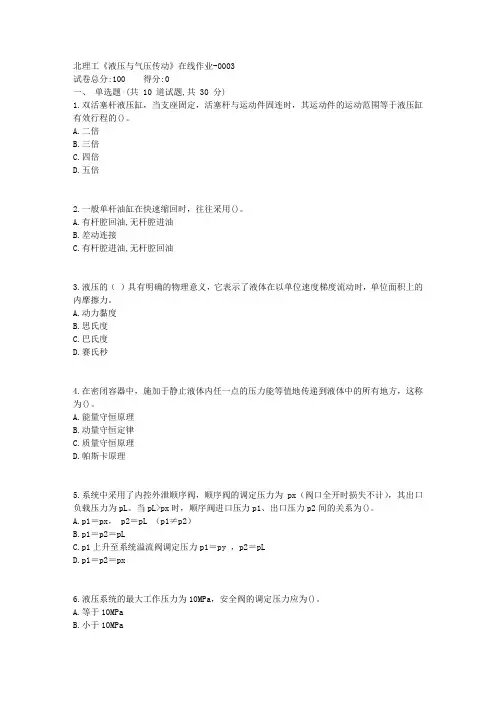

北理工《液压与气压传动》在线作业-0003试卷总分:100 得分:0一、单选题 (共 10 道试题,共 30 分)1.双活塞杆液压缸，当支座固定，活塞杆与运动件固连时，其运动件的运动范围等于液压缸有效行程的()。

A.二倍B.三倍C.四倍D.五倍2.一般单杆油缸在快速缩回时，往往采用()。

A.有杆腔回油,无杆腔进油B.差动连接C.有杆腔进油,无杆腔回油3.液压的（）具有明确的物理意义，它表示了液体在以单位速度梯度流动时，单位面积上的内摩擦力。

A.动力黏度B.思氏度C.巴氏度D.赛氏秒4.在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为()。

A.能量守恒原理B.动量守恒定律C.质量守恒原理D.帕斯卡原理5.系统中采用了内控外泄顺序阀，顺序阀的调定压力为px（阀口全开时损失不计），其出口负载压力为pL。

当pL>px时，顺序阀进口压力p1、出口压力p2间的关系为()。

A.p1＝px， p2＝pL （p1≠p2）B.p1＝p2＝pLC.p1上升至系统溢流阀调定压力p1＝py ，p2＝pLD.p1＝p2＝px6.液压系统的最大工作压力为10MPa，安全阀的调定压力应为()。

A.等于10MPaB.小于10MPaC.大于10MPaD.不确定7.在液压传动中，压力一般是指压强，在国际单位制中，它的单位是()。

A.帕B.牛顿C.瓦D.牛米8.()泵的抗污染能力最强。

A.叶片B.齿轮C.轴向柱塞D.径向柱塞9.当限压式变量泵工作压力p>p拐点时，随着负载压力上升，泵的输出流量()。

A.增加B.呈线性规律衰减C.呈双曲线规律衰减D.基本不变10.()又称表压力。

A.绝对压力B.相对压力C.大气压D.真空度二、多选题 (共 10 道试题,共 40 分)1.滤油器在系统中可安装在泵的()中。

A.吸油管路上B.泵的压油管路上C.回油路上D.单独的过滤系统2.方向控制回路是()。

A.换向回路B.闭锁回路C.速度换接回路D.节流调速回路3.进油和回油节流调速系统效率低，主要损失是()。

2-4为什么液压泵的实际工作压力不宜比额定压力低很多？为什么液压泵在转速远低于额定转速下工作时，容积效率和总效率均较低？解：1、因为在其额定压力下，能发挥其最佳的机械效率，如果工作压力比额定压力低很多，会导致制造成本的增加以及使用成本（电能、燃料）的浪费。

2、液压泵在转速远低于额定转速下工作时，液压泵的实际工作压力低，转矩小，由m 11tT T η=+可知，转矩越小，液压泵的机械效率越低；且液压泵在低转速下工作时流量小，由1v tqq η=-可知，流量越小，液压泵的容积效率越低，所以液压泵的总效率较低。

2-8已知泵的流量80/min q L =，油液粘度623010/m s ν-=⨯，油液密度3900/kg m ρ=，吸油管长1L m =，当吸油管内径选为16d mm =时液压泵无法吸油。

请分析原因。

解：取1-1油面为基准面，吸油口处为2-2截面，对两个截面列伯努利方程 （动能修正系数α1=α2=1）22112212p v p v z g z g p ρρ++=+++2210z = 10v = 2z L = 1a p p =（标准大气压）化简后可知：2222a v p p p ρρ-=+gL+（真空度）233=80/min 1.33310/4d q vA vL m s π-===⨯；2 6.635/v v m s ==雷诺数60.016 6.635353923203010e vdR ν-⨯===⨯＞ 属于紊流状态 20.25520.31640.51102ea l p Rp d ρ-==⨯v ，综上所述可知255555220.088100.198100.51100.796100.3102a a a a a av p p p p p p p p ρρ-=+=⨯+⨯+⨯=⨯⨯gL+＞为保证液压泵正常工作，液压泵吸油口真空度不能太大。

若真空度太大，在绝对压力2p 低于油液的空气分离压g p 时，溶于油液中的空气会分离析出形成气泡，产生气穴现象，出现振动和噪声。

（完整版）液压与⽓压传动课后习题答案《液压与⽓压传动》习题解答第1章液压传动概述１、何谓液压传动？液压传动有哪两个⼯作特性？答：液压传动是以液体为⼯作介质，把原动机的机械能转化为液体的压⼒能，通过控制元件将具有压⼒能的液体送到执⾏机构，由执⾏机构驱动负载实现所需的运动和动⼒，把液体的压⼒能再转变为⼯作机构所需的机械能，也就是说利⽤受压液体来传递运动和动⼒。

液压传动的⼯作特性是液压系统的⼯作压⼒取决于负载，液压缸的运动速度取决于流量。

２、液压传动系统有哪些主要组成部分？各部分的功⽤是什么？答：⑴动⼒装置：泵，将机械能转换成液体压⼒能的装置。

⑵执⾏装置：缸或马达，将液体压⼒能转换成机械能的装置。

⑶控制装置：阀，对液体的压⼒、流量和流动⽅向进⾏控制和调节的装置。

⑷辅助装置：对⼯作介质起到容纳、净化、润滑、消声和实现元件间连接等作⽤的装置。

⑸传动介质：液压油，传递能量。

３、液压传动与机械传动、电⽓传动相⽐有哪些优缺点？答：液压传动的优点：⑴输出⼒⼤,定位精度⾼、传动平稳，使⽤寿命长。

⑵容易实现⽆级调速，调速⽅便且调速范围⼤。

⑶容易实现过载保护和⾃动控制。

⑷机构简化和操作简单。

液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定⽐传动困难。

⑵出现故障不易诊断。

⑶液压元件制造精度⾼，⑷油液易泄漏。

第２章液压传动的基础知识1、选⽤液压油有哪些基本要求？为保证液压系统正常运⾏，选⽤液压油要考虑哪些⽅⾯？答：选⽤液压油的基本要求：⑴粘温特性好，压缩性要⼩。

⑵润滑性能好，防锈、耐腐蚀性能好。

⑶抗泡沫、抗乳化性好。

⑷抗燃性能好。

选⽤液压油时考虑以下⼏个⽅⾯，⑴按⼯作机的类型选⽤。

⑵按液压泵的类型选⽤。

⑶按液压系统⼯作压⼒选⽤。

⑷考虑液压系统的环境温度。

⑸考虑液压系统的运动速度。

⑹选择合适的液压油品种。

2、油液污染有何危害？应采取哪些措施防⽌油液污染？答：液压系统中污染物主要有固体颗粒、⽔、空⽓、化学物质、微⽣物等杂物。

宁夏广播电视大学2013—2014年学年度第二学期期末
《液压与气压传动》形考作业答案
一、 填空题
1、液压泵（动力元件）、液压缸（执行元件）；
2、容积式泵；
3、气穴现象；
4、干空气、湿空气；
5、外负载、流量；
6、阀芯、阀体；
7、高、浮动状态、卸荷；
8、没有黏度不可压缩的气体、气体状态方程、PV/T=常数；10、串联、常开。

二、 选择题
1、B ；
2、A ；
3、A ；
4、B ；
5、A ；
6、B ；
7、D ；
8、C 。

三、简答题
1、1）体积小,输出力大；
2）不会有过载的危险；
3）输出力容易调整；
4）速度容易调整；
5）易于自动化。

2、调压回路，减压回路，卸荷回路，保压回路，平衡回路
3、（1）物料输送装置；
（2）一般应用：包装、填充、锁紧等；
（3）物料加工。

4、对于各种操纵方式的三位四通和五通的换向滑阀，阀芯在中间位置时各油口的连通情况成为换向阀的中位机能。

四、计算题
1、F= 2
1A GA =22
D Gd =5000×202 /1002 =200kg 2、F=P(21A A -)=
()[]P d D D 2224-π=p d 24π V=4
2D Q Q π+=2
4d Q π
五、读图题。

第一章练习题1．液体传动有哪两种形式，它们的主要区别是什么?答：以流体为工作介质进行传动的方式为流体传动，流体传动可分成液体传动和气体传动两种传动形式。

用气体作为工作介质进行能量传递的传动方式称为气压传动，包括燃气和蒸汽。

用液体作为工作介质进行能量传递的传动方式称为液体传动。

按照其工作原理的不同，液体传动又可分为液压传动和液力传动两种形式。

前者是以液体的压力能进行工作的，也称容积式液压传动，后者是利用液体的动能进行工作的，称之为液力传动。

2．液压传动系统由哪几部分组成，各组成部分的作用是什么？答：液压传动系统大体上由以下四部分组成：⑴动力装置动力装置是指能将原动机的机械能转换成液体压力能的装置，它是液压与气压传动系统的动力源。

其作用是为液压传动系统提供压力油；⑵控制调节装置它包括各种阀类元件，其作用是控制工作介质的流动方向、压力和流量，以保证执行元件和工作机构按要求工作。

⑶执行元件执行元件指油缸、液压马达，是将压力能转换为机械能的装置，其作用是在工作介质的作用下输出力和速度(或转矩和转速)，以驱动工作机构做功。

⑷辅助装置除以上装置以外的其它元器件都称为辅助装置，如油箱、过滤器、蓄能器、冷却器、分水滤气器、油雾器、消声器、管件、管接头以及各种信号转换器等。

它们是一些对完成主运动起辅助作用的元件，在系统中也是必不可少的，对保证系统正常工作有着重要的作用。

工作介质工作介质指传动液体或传动气体，在液压传动系统中通常称为液压油液，在气压传动系统中通常指压缩空气。

3．液压传动的主要优缺点是什么？答：液压传动的特点主要有以下几方面：(1)与电动机相比，在同等体积下，液压装置能产生更大的动力，也就是说，在同等功率下，液压装置的体积小、重量轻、结构紧凑，即它具有大的功率密度或力密度，力密度在这里指工作压力。

(2)液压装置容易做到对速度的无级调节，而且调速范围大，并且对速度的调节还可以在工作过程中进行。

(3)液压装置工作平稳，换向冲击小，便于实现频繁换向。

可编辑修改精选全文完整版一、填空题1．液压系统中，__执行部分__元件将油液的压力能转换为对外做功的机械能，完成对外做功；___动力部分___元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。

2．气动系统中，空气压缩机属于___气源装置___元件；汽缸属于_执行_元件；气源净化装置属于__气源装置__元件。

3．液压系统中的压力取决于__负载的大小__。

4．液体粘度有三种表示方法，_动力_粘度，_运动_粘度和_相对_粘度。

5．液压油对温度变化极为敏感，温度升高，粘度__降低__；压力增大，粘度_增加_，但数值变化小，可不考虑。

（填“增加”或“降低”）6．压力的表示方法有三种，即：__绝对压力__、__相对压力__和__表压力__。

其中，以大气压为基准计测压力，基准以上的正值叫__相对压力__，基准以下的负值叫__绝对压力__。

7．通常将无__黏性__、不可___压缩__的液体称为理想液体。

8．液体流动时，若液体中任一点处的__压力__、_流速_和密度都不随时间变化称为恒定流动。

9．伯努力方程是__能量守恒__定律在流体力学中的表达形式，理想液体的伯努利方程中包含__压力__能、__位置势能__能和动（比动）能10．液体在管道中流动时的压力损失可分为_沿程_压力损失和__局部__压力损失两种。

11．液压泵是一种能量转换装置，能将__机械能__转换为液体的__液压能__。

12．液压泵是靠密封容积的变化来吸压油的，故一般称为__容积式液压__泵。

13．对于液压泵来说，实际流量总是__小于__理论流量，实际输入转矩总是__大于__理论上需要的转矩。

（填写“大于”、“小于”）14．液压泵按排量是否能调节分为__定量泵____和__变量泵____。

15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。

其中，__柱塞____泵总效率较高，常用于高压大流量液压系统；____齿轮___泵结构简单，价格便宜，对油液污染不敏感，但泄漏量大，效率低，排量不可调；___叶片___泵结构较复杂，对油液污染敏感。

《液压与气压传动》复习资料及答案一、填空题1．液压系统由元件、元件、元件、元件和元件五部分组成。

2．节流阀通常采用小孔；其原因是通过它的流量与无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是，另一种是。

区分这两种流动状态的参数是。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于会急剧增加，该处将急剧降低，这时有可能产生气穴。

5．液压马达把能转换成能，输出的主要参数是和。

6．液压泵的容积效率是该泵流量与流量的比值。

7．液压缸的泄漏主要是由和造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是。

9．和齿轮泵相比，柱塞泵的容积效率较，输出功率，抗污染能力。

10．在旁油路节流调速回路中，确定溢流阀的时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于状态。

11．常用方向阀的操作方式有、、等三种。

1．动力执行控制辅助传动介质2．薄壁粘度3．层流紊流雷诺数4．流速压力5．液压能机械能转速转矩6．实际理论7．压力差间隙8．轴向间隙9．高大差10．调定压力打开11．手动机动电磁二、选择题1．液压缸差动连接工作时，缸的（）。

A．运动速度增加了 B．压力增加了C．运动速度减小了 D．压力减小了2．液压缸差动连接工作时活塞杆的速度是（）。

A． B．C． D．3．液压缸差动连接工作时作用力是（）。

A． B．C． D．4．在液压系统中，液压马达的机械效率是（）。

A． B．C． D．5．在液压系统中，液压马达的容积效率是（）。

A． B．C． D．6．液压系统的真空度应等于（）。

A．绝对压力与大气压力之差 B．大气压力与绝对压力之差C．相对压力与大气压力之差 D．大气压力与相对压力之差7．调速阀是用（）而成的。

A．节流阀和定差减压阀串联 B．节流阀和顺序阀串联C．节流阀和定差减压阀并联 D．节流阀和顺序阀并联8．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通，回油封闭，则此阀的滑阀机能为（）。

《液压与气压传动》平时作业平时作业（一）第一章概述1.液压传动系统由哪几部分组成？各个组成部分的作用是什么？答:（1）能源装置：将原动机所提供的机械能转变成液压能的装置，通常称液压泵。

（2）执行元件：将液压泵所提供的液压能转变称机械能的元件。

（3）控制元件：控制或调节液压系统中液压油的压力、流量和液压油的流动方向元件。

（4）辅助元件：上述三部分以外的其他元件，例如油箱、油管、管接头、蓄能器、滤油器、冷却器、加热器及各种检测仪表等，它们的功能各不相同，但对保证系统正常工作有重要作用。

（5）工作介质：油液或液压液，是液压传动中能量传递的载体。

2.液压传动的主要优缺点是什么？答：优点：（1）与机械传动、电力传动同功率相比较时，液压传动的体积小、重量轻、结构紧凑。

（2）工作平稳、反应快、冲击小、能高速启动、制动、能够频繁换向。

（3）可实现大范围的无级调速，能在运行过程中进行调速，调速范围可达（2000：1）。

（4）控制方便，易于实现自动化，对压力、流量、方向易于进行调节或控制。

（5）易于实现过载保护。

（6）液压元件已经标准化、系列化和通用化，在液压系统的设计和使用中都比较方便。

（7）有自润滑和吸振性能。

缺点：（1）不能保证严格的传动比。

（2）损失大，有利于远距离传输。

（3）系统工作性能易受温度影响，因此不易在很高或很低的温度条件下工作。

（4）液压元件的制造精度要求高，所以元件价格贵。

（5）液压诉故障不易查找。

（6）工作介质的净化要求高。

第二章液压油与液压流体力学基础1.试解释下列概念（1）恒定流动：液体流动时，若液体中任何一点的压力、流速和密度都不随时间而变化，这种流动就称为恒定流动。

（2）非恒定流动：流动时压力、流速和密度中任何一个参数会随时间变化，则称为非恒定流动（也称非定常流动）。

（3）通流截面：液体在管道中流动时，垂直于流动方向的截面称为通流截面。

（4）流量：单位时间内，流过通流截面的液体体积为体积流量，简称流量。
