磁翻柱液位计功能简介

磁翻柱液位计的参数特点介绍磁翻柱液位计适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。

根据在容器中安装位置的不同，提供侧装和顶装两种形式。

根据工作介质不同，提供不锈钢和ABS、PPR工程塑料三种材质，其中ABS、PPR 材质适用于酸、碱等腐蚀性介质。

主要特点：1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用；2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；3、工作压力范围宽，耐压从真空到42MPa；5、工作温度范围宽，适用于从-160-450℃；6、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；7、各型号均可选丁忧磁性报警开关，实现高低液位自动控制或报警；8、各型号均可选配4-20mADC液位变送器，实现远距离集中测量与控制。

技术参数：测量范围：150-6000mm（大于6000mm可协商订货）；度：±10mm；介质密度：0.4-20g/cm3；介质密度差：≥0.15g/cm3；工作压力：-0.1-42MPa；工作温度：-160-450℃；连接法兰：法兰通径为DN20-DN150，法兰标准采用化工部HG20592-97法兰标准，其它法兰标准请用户在订货时注明；环境振动：频率≤25HZ，振幅≤0.5mm；法兰材质：碳钢、304、316L；跟随速度：≤0.08m/s；介质粘度：≤0.04Pa；主导管材质：1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE；主导管直径：￠48、￠57、￠62mm；磁翻柱材质：≤80℃：ABS塑料，≥80℃：陶瓷或金属；显示器材质：≤80℃：ABS塑料，≥80℃：铝合金；安装方式：垂直安装；排污阀：球阀，针型阀。

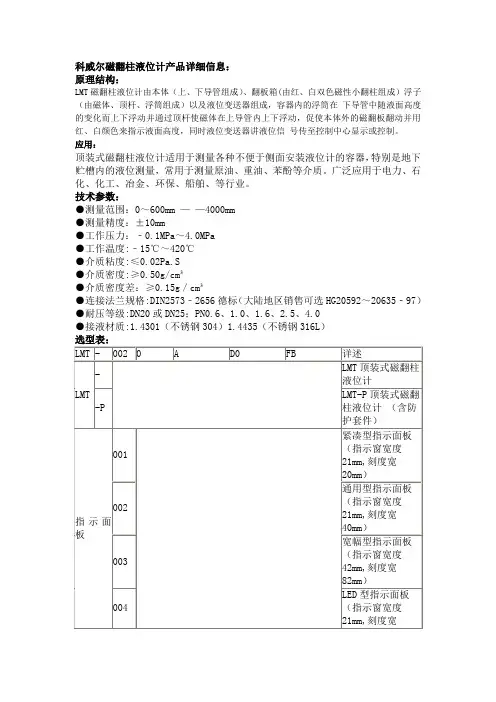

科威尔磁翻柱液位计产品详细信息：原理结构：LMT磁翻柱液位计由本体（上、下导管组成）、翻板箱(由红、白双色磁性小翻柱组成）浮子（由磁体、顶杆、浮筒组成）以及液位变送器组成，容器内的浮筒在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下浮动，促使本体外的磁翻板翻动并用红、白颜色来指示液面高度，同时液位变送器讲液位信号传至控制中心显示或控制。

应用：顶装式磁翻柱液位计适用于测量各种不便于侧面安装液位计的容器，特别是地下贮槽内的液位测量，常用于测量原油、重油、苯酚等介质。

广泛应用于电力、石化、化工、冶金、环保、船舶、等行业。

技术参数：●测量范围：0～600mm ——4000mm●测量精度：±10mm●工作压力：﹣0.1MPa～4.0MPa●工作温度:﹣15℃～420℃●介质粘度:≤0.02Pa.S●介质密度:≥0.50g/cm³●介质密度差：≥0.15g／cm³●连接法兰规格:DIN2573﹣2656德标（大陆地区销售可选HG20592～20635‐97）●耐压等级:DN20或DN25；PN0.6、1.0、1.6、2.5、4.0●接液材质:1.4301（不锈钢304）1.4435（不锈钢316L）选型表：LMT - 002 0 A D0 FB 详述LMT -LMT顶装式磁翻柱液位计-PLMT-P顶装式磁翻柱液位计（含防护套件）指示面板001紧凑型指示面板（指示窗宽度21mm,刻度宽20mm）002通用型指示面板（指示窗宽度21mm,刻度宽40mm）003宽幅型指示面板（指示窗宽度42mm,刻度宽82mm）004LED型指示面板（指示窗宽度21mm,刻度宽40mm）液位开关量输出A 无输出B选配液位开关量输出，如需2路开关量，则选型为B2液位变送输出0 无输出1配防水型4～20mADC远传变送器2配本安型4～20mADC远传变送器3配隔爆型4～20mADC远传变送器4配LM磁致伸缩液位变送器，输出4～20mADC显示仪表D0无显示仪表D1配KD001智能型光柱指示数字显示仪表（立式）D2配KD002智能型光柱指示数字显示仪表（横式）D3配KD003智能型液位／容积显示仪表（横式）接液部分与法兰部分材质FB材质为不锈钢1.4301(304) FC材质为不锈钢1.4435(316L)工艺参数：（订货时需与销售工程师备注) 介质密度g/cm³≥0.50g/cm³测量范围(mm) 0～600mm（4000mm）工作压力值（MPa）PN0.6、1.0、1.6、2.5、4.0。

磁翻柱液位计的工作原理及适用范围液位计工作原理磁翻柱液位计紧要原理：磁翻柱液位计也称为磁翻板液位计，它的结构紧要基于浮力和磁力原理设计生产的。

带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转确定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。

搭配传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。

从而实现现场观测和远程掌控的****结合。

适用范围及特点具有：结构简单、使用便利、性能稳定、使用寿命长、便于安装维护等优点。

磁翻柱液位计几乎可以适用于各种工业自动化过程掌控中的液位测量与掌控。

可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、掌控与监测。

磁翻板液位计特别需要关的8个要点磁翻板液位计是一种能够适合应用在高温、防爆、防腐、食品饮料等生产场合，不仅可以作液位的就地显示，便利工作人员对于液位的适时读取，在加装相应的远传装置后也可作测量信号的远传显示与掌控，是一款在目前工业生产领域中使用范围广泛，使用特别文件的液位仪表之一、在磁翻板液位计使用过程中会显现各种不同的问题而导致仪表使用故障甚至无法使用，产生这些故障的原因有多种，现撰此文说明磁翻板液位计特别需要关的8个要点，请各位用户予以关注。

1、磁性液位计调校正常，投用后发觉浮子在某一位置显现一段时间的“吸住”现象。

这紧要是液位计穿过钢制平台安装时，与钢板距离过近产生的。

因此，穿过钢制平台安装需要特别注意液位计连通管管壁与平台切割边线的间距。

依据现场使用阅历，此间距在100㎜左右即能保证对磁性浮子不产生影响。

2、现场调校中偶然会发觉浮子上下移动不够快捷。

这大多是由于安装不当引起的，此时要注意上下法兰的中心是否在一条线上，是否与水平面垂直。

带远传磁翻板液位计导言：液位计是工业领域常用的仪器设备，用于测量和监控储罐、槽罐等容器中液体的水平高度。

液位计的选择取决于液体性质、操作要求以及环境条件等多个因素。

本文将重点介绍带远传功能的磁翻板液位计，讨论其原理、特点、安装步骤以及维护保养等方面的内容。

一、磁翻板液位计原理磁翻板液位计利用磁力感应原理实现液位的测量。

它包括一个浮子，上面装有磁性翻板，并且在液位变化时，磁性翻板也会随之转动。

液位计的底部安装有磁感应器，它可以检测到磁性翻板的位置变化，并把信息传输给显示器或控制室。

因此，通过磁翻板液位计可以实时准确地了解容器内液体的高度。

二、带远传功能的特点1. 实时监测能力：带远传功能的磁翻板液位计可以通过无线传输技术将液位数据远程传输到监测中心或控制室，实现实时监测和远程控制。

2. 可编程性：液位计通常具有多种配置和报警设置选项，可以根据具体需求进行灵活的编程设置，满足不同场景的要求。

3. 高精度测量：磁翻板液位计具有较高的测量精度，能够提供准确可靠的液位数据。

4. 耐腐蚀性：液位计的材质选择和涂层处理对于液体的腐蚀性能至关重要。

带远传功能的磁翻板液位计通常采用耐腐蚀材料和特殊涂层处理，以适应不同液体的腐蚀环境。

5. 耐高温、耐低温性能：磁翻板液位计能够在高温或低温环境下正常工作，适用于各种工业场合。

三、安装步骤1. 选择合适的安装位置：根据容器的结构和操作要求，选择合适的安装位置。

一般来说，液位计应安装在容器的侧面，以确保测量的准确性。

2. 固定液位计：使用支架或固定装置将液位计牢固地固定在容器上。

3. 连接电源和信号线：按照液位计的接线图，连接电源和信号线。

4. 进行校准：在安装完毕后，需要对液位计进行校准操作，以保证测量的准确性。

校准的具体步骤可以参考液位计的操作手册。

四、维护保养1. 定期检查液位计：定期检查液位计的外观和连接部分，确保液位计没有损坏或松动。

2. 清洁液位计：定期清洁液位计的表面，以确保精确的液位测量。
