RLC串联谐振电路实验误差的分析及改进

大学物理实验设计性实验实验报告实验题目:RLC串联电路谐振特性的研究班级：姓名：学号：指导教师：一．目的1．研究LRC 串联电路的幅频特性;2．通过实验认识LRC 串联电路的谐振特性. 二．仪器及用具DH4503RLC 电路实验仪 电阻箱 数字储存示波器 导线三．实验原理LRC 串联电路如图3.12-1所示.若交流电源U S 的电压为U ,角频率为ω,各元件的阻抗分别为则串联电路的总阻抗为串联电路的电流为式中电流有效值为电流与电压间的位相差为它是频率的函数,随频率的变化关系如图3.12-2所示.电路中各元件电压有效值分别为C j Z L j Z R Z C L R ωω1===)112.3()1(--+=C L j R Z ωω)212.3()1(-=-+==••ϕωωj Ie C L j R Z I UU )312.3()1(22--+==C L R U Z U I ωω)412.3(1arctan --=RC L ωωϕ)512.3()1(22--+==CL R R RI U R ωω)612.3()1(22--+==U C L R LLI U Lωωωω)712.3()1(1122--+==U CL R C I CU C ωωωω图3.12-1/π-/π图3.12-2(3.12-5)和(3.12-6),(3.12-7) 式可知,U R ,U L 和U C 随频率变化关系如图3.12-3所示.(3.12-5),(3.12-6)和(3.12-7)式反映元件R 、L 和C 的幅频特性,当时,ϕ=0,即电流与电压同位相,这种情况称为串联谐振,此时的角频率称为谐振角频率,并以ω0表示,则有从图3.12-2和图3.12-3可见,当发生谐振时,U R 和I 有极大值,而U L 和U C 的极大值都不出现在谐振点,它们极大值U LM 和U CM 对应的角频率分别为0(3.1211)C ωω==-式中Q 为谐振回路的品质因数.如果满足21>Q ,可得相应的极大值分别为电流随频率变化的曲线即电流频率响应曲线（如图3.12-5所示）也称谐振曲线.为了分析电路的频率特性.将(3.12-3)式作如下变换)912.3(10-=LCω)1012.3(2111220222--=-=ωωQ C R LC L )1312.3(411142222LM --=-=Q QL Q U Q U )1412.3(4112CM --=Q QUU 22)1()I(CL R Uωωω-+=)812.3(1-=L Cωω(a) 图3.12-3从而得到此式表明,电流比I /I 0由频率比ω/ω0及品质因数Q 决定.谐振时ω/ω0,I /I 0=1,而在失谐时ω/ω0≠1, I /I 0<1.由图3.12-5(b )可见,在L 、C 一定的情况下,R 越小,串联电路的Q 值越大,谐振曲线就越尖锐.Q 值较高时, ω稍偏离ω0.电抗就有很大增加,阻抗也随之很快增加,因而使电流从谐振时的最大值急剧地下降,所以Q 值越高,曲线越尖锐,称电路的选择性越好.为了定量地衡量电路的选择性,通常取曲线上两半功率点(即在210=I I 处)间的频率宽度为“通频带宽度”,简称带宽如图3.12-5所示,用来表明电路的频率选择性的优劣.由(3.12-17)式可知,当210=I I 时,Q 100±=-ωωωω,若令解(3.12-18)和(3.12-19)式,得200002)(CL R U ωωωωωω-+=20022)( ωωωωρ-+=R U2002)(1ωωωω-+=Q R U20020)(1 ωωωω-+=Q I 20020)(Q 11ωωωω-+=I I )1812.3(11001--=-Q ωωωω)1912.3(12002-=-Qωωωω(a) （b ）图3.12-5所以带宽为 可见,Q 值越大,带宽∆ω越小,谐振曲线越尖锐,电路的频率选择性就好.四．实验内容与步骤 1．计算电路参数(1)根据自己选定的电感L 值,用(3.12-9)式计算谐振频率f 0=2kHz 时,RLC 串联电路的电容C 的值,然后根据(3.12-12)式计算品质因数Q =2和Q =5时电阻R 的值.2．实验步骤（1）按照实验电路如图3.12-6连接电路,r 为电感线圈的直流电阻,C 为电容箱,R 为电阻箱,U S 为音频信号发生器.(2)Q=5,调节好相应的R ， 将数字储存示波器接在电阻R 两端，调节信号发生器的频率，由低逐渐变高（注意要维持信号发生器的输出幅度不变），读出示波器电压值，并记录。

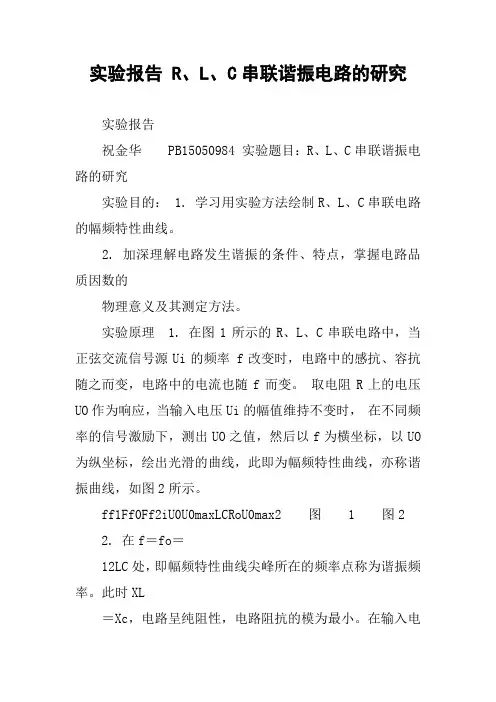

实验报告 R、L、C串联谐振电路的研究实验报告祝金华PB15050984 实验题目：R、L、C串联谐振电路的研究实验目的： 1. 学习用实验方法绘制R、L、C串联电路的幅频特性曲线。

2. 加深理解电路发生谐振的条件、特点，掌握电路品质因数的物理意义及其测定方法。

实验原理 1. 在图1所示的R、L、C串联电路中，当正弦交流信号源Ui的频率 f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。

取电阻R上的电压UO作为响应，当输入电压Ui的幅值维持不变时，在不同频率的信号激励下，测出UO之值，然后以f为横坐标，以UO 为纵坐标，绘出光滑的曲线，此即为幅频特性曲线，亦称谐振曲线，如图2所示。

ff1Ff0Ff2iU0U0maxLCRoU0max2 图 1 图22. 在f＝fo＝12LC处，即幅频特性曲线尖峰所在的频率点称为谐振频率。

此时XL＝Xc，电路呈纯阻性，电路阻抗的模为最小。

在输入电压Ui为定值时，电路中的电流达到最大值，且与输入电压Ui同相位。

从理论上讲，此时 Ui＝UR＝UO，UL＝Uc＝QUi，式中的Q 称为电路的品质因数。

3. 电路品质因数Q值的两种测量方法一是根据公式Q ＝UC测定，Uc为谐振时电容器C上的电压。

另一方法是通过测量谐振曲线的通频带宽度△f＝f2－f1，再根据QUo ＝fO求出Q值。

式中fo为谐振频率，f2和f1是失谐时，亦即输出电压的幅度下降到f2f1最大值的1/2 (＝)倍时的上、下频率点。

Q值越大，曲线越尖锐，通频带越窄，电路的选择性越好。

在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。

预习思考题1. 根据实验线路板给出的元件参数值，估算电路的谐振频率。

L=30mH fo＝2. 改变电路的哪些参数可以使电路发生谐振，电路中R 的数值是否影响谐振频率值？改变频率f,电感L，电容C可以使电路发生谐振，电路中R的数值不会影响谐振频率值。

rlc串联谐振电路的研究实验报告实验目的：通过对rlc串联谐振电路的研究实验，探究在不同频率下电压、电流和相位的变化规律，加深对谐振电路的理解。

实验原理：rlc串联谐振电路是由电阻R、电感L和电容C串联而成的电路。

在谐振频率下，电感和电容的阻抗大小相等，电路中的电流和电压将达到最大值。

谐振频率的计算公式为f=1/(2π√(LC))。

在谐振频率下，电路中的电压和电流相位相同，电压和电流呈正弦关系。

实验仪器：1. 信号发生器。

2. 电压表。

3. 电流表。

4. 电阻箱。

5. 电感。

6. 电容。

实验步骤：1. 按照实验电路图连接好电路。

2. 调节信号发生器的频率，测量电路中的电压和电流。

3. 记录数据并绘制电压、电流随频率变化的曲线图。

4. 分析实验数据，得出结论。

实验结果：通过实验测量和数据处理，我们得到了以下实验结果：1. 当信号发生器的频率逐渐接近谐振频率时，电路中的电压呈现出明显的增大趋势，最后达到最大值。

2. 在谐振频率下，电路中的电流也达到最大值，且电压和电流的相位相同。

3. 在谐振频率上下，电路中的电压和电流均呈现出振荡变化，但相位差逐渐增大。

实验分析：根据实验结果，我们可以得出以下结论：1. 在rlc串联谐振电路中，当频率接近谐振频率时，电路中的电压和电流都会达到最大值。

2. 在谐振频率下，电路中的电压和电流相位相同，呈正弦关系。

3. 谐振电路的谐振频率与电感和电容的数值有关，频率与电感成反比，与电容成正比。

实验总结：通过本次实验，我们深入了解了rlc串联谐振电路的工作原理和特性。

在实验中，我们通过测量电路中的电压和电流随频率变化的规律，验证了谐振电路的谐振特性。

同时，我们也掌握了在实验中使用信号发生器、电压表、电流表等仪器的操作方法，提高了实验操作能力。

总之，本次实验为我们进一步学习电路谐振提供了宝贵的实践经验，也为我们今后的学习和科研工作打下了坚实的基础。

愿我们在今后的学习和实践中能够不断提高自己的实验能力，更好地应用所学知识。

rlc串联谐振电路实验报告
实验目的：
实验目的是研究RLC串联谐振电路的工作原理的物理过程。

实验原理：
RLC串联谐振电路由电感L和电容C构成，L-R-C元件中的抗R和抗C互为元件电压的相回转。

在谐振点处，电路损耗R少，元件电压的效应最大，构成正交正弦波。

电压曲率两分之一周期谐振，满足dΣV越小越接近于零，也就是说，谐振频率对影响最大，这样就可以使L-R-C电路具有电压或电流谐振的效果。

实验步骤：
1 、首先，为了测试实验结果，需要准备RLC电路测试电路板，以及DC稳压源、液晶电源、可编程调节器等相关测试仪器，并安装完成网络连接。

2、然后，使用可编程调节器，调节RLC电路的调节电阻值，调节电子元件数值，使电容器C、电感、电阻和欧姆（Ω）三者的工作频率为相同的频率。

3、再次，按照如下公式，利用电子计算器，计算RLC电路的谐振频率：f =
1/2π√LC
4、然后，用液晶电源，调节电路电压输入，并用电子元件及液晶示波器实测振荡电压，利用图像比对法，确定谐振频率。

5、最后，重复上述步骤，多次计算出实测数据，取平均值，求出理论和实际谐振频率的误差，以此来得出实验结论。

实验结论：
通过对RLC串联谐振电路实验测试中，我们得到了调节电子元件助于控制振荡频率的实验结论，这证明RLC串联谐振电路可以产生谐振，从而使电压或电流具有谐振波形。

RLC电路分析RLC串联电路谐振分析
RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路。

在RLC串联电路中，这些元素分别串联在一起，电源被连接在电路的两端，如图所示。

在RLC电路中，电源提供了一个交流电压源V，该电压源产生的交流电压将导致电容C 和电感L中的电荷来回摆动，因为电阻R将转换为热能而不导致电荷运动。

当电源施加的频率f改变时，RLC串联电路的阻抗（Z）也会改变。

在某些频率下，电路的阻抗可以降至最小值。

这种情况被称为RLC电路的谐振状态。

在串联RLC电路中，当
电路处于谐振状态时，电路中电流的振动将能够达到最大值。

要分析RLC串联电路的谐振状态，我们可以使用以下公式：
谐振频率（f0）= 1 / 2π √（LC）
其中，f0是电路谐振的频率，L和C分别表示电路中的电感和电容，R表示电路中的电阻。

质量因数（Q）是一个无量纲的数字，它描述了电路在谐振时的“质量”。

高质量因数表明电路具有低损耗和强谐振。

当电路达到谐振状态时，电路中的电压最大，电流也最大。

在谐振状态下，电路对频率的响应非常敏感，任何频率的微小偏差都将导致电路不再处于
谐振状态。

要确定RLC电路的谐振频率和质量因数，我们需要测量电路的L、C和R值，并使用上述公式计算。

一旦知道了电路的谐振频率和质量因数，我们就可以根据需要选择适当的电
路元件来调整电路的性能。

总之，在RLC串联电路中，当电路处于谐振状态时，电路中电流的振动将能够达到最
大值。

了解这些概念及其实际应用非常重要，尤其是在设计和调试电路的过程中。

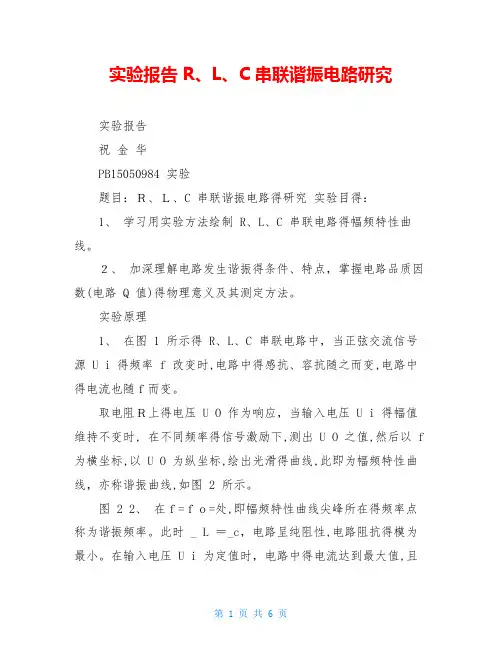

实验报告 R、L、C串联谐振电路研究实验报告祝金华PB15050984 实验题目：Ｒ、Ｌ、C 串联谐振电路得研究实验目得：1、学习用实验方法绘制 R、L、C 串联电路得幅频特性曲线。

２、加深理解电路发生谐振得条件、特点，掌握电路品质因数(电路 Q 值)得物理意义及其测定方法。

实验原理1、在图 1 所示得 R、L、C 串联电路中，当正弦交流信号源 U i 得频率 f 改变时,电路中得感抗、容抗随之而变,电路中得电流也随ｆ而变。

取电阻Ｒ上得电压 U O 作为响应，当输入电压 U i 得幅值维持不变时, 在不同频率得信号激励下,测出 U O 之值,然后以 f 为横坐标,以 U O 为纵坐标,绘出光滑得曲线,此即为幅频特性曲线，亦称谐振曲线,如图 2 所示。

图 2 2、在ｆ=ｆｏ=处,即幅频特性曲线尖峰所在得频率点称为谐振频率。

此时 _ L ＝_c，电路呈纯阻性,电路阻抗得模为最小。

在输入电压 U i 为定值时，电路中得电流达到最大值,且与输入电压 U i 同相位。

从理论上讲,此时Ｕｉ＝Ｕ R ＝UＯ ,U Ｌ＝Ｕ c ＝QU ｉ，式中得 Q 称为电路得品质因数。

3、电路品质因数 Q 值得两种测量方法一就是根据公式 Q＝测定,U c 为谐振时电容器 C 上得电压(电感上得电压无法测量,故不考虑Q=测定）。

另一方法就是通过测量谐振曲线得通频带宽度△ｆ=f2-f１,再根据 Q=求出 Q 值。

式中 f o 为谐振频率，f 2 与ｆ 1 就是失谐时, 亦即输出电压得幅度下降到最大值得（=０、707)倍时得上、下频率点。

Q 值越大，曲线越尖锐,通频带越窄,电路得选择性越好。

在恒压源供电时,电路得品质因数、选择性与通频带只决定于电路本身得参数,而与信号源无关。

预习思考题 1.根据实验线路板给出得元件参数值,估算电路得谐振频率。

L=3０mＨ fo==1/（2 _____pi;）=９188、8１Hz 2.改变电路得哪些参数可以使电路发生谐振，电路中 R 得数值就是否影响谐振频率值? 改变频率 f,电感 L,电容 C 可以使电路发生谐振,电路中 R 得数值不会影响谐振频率值。

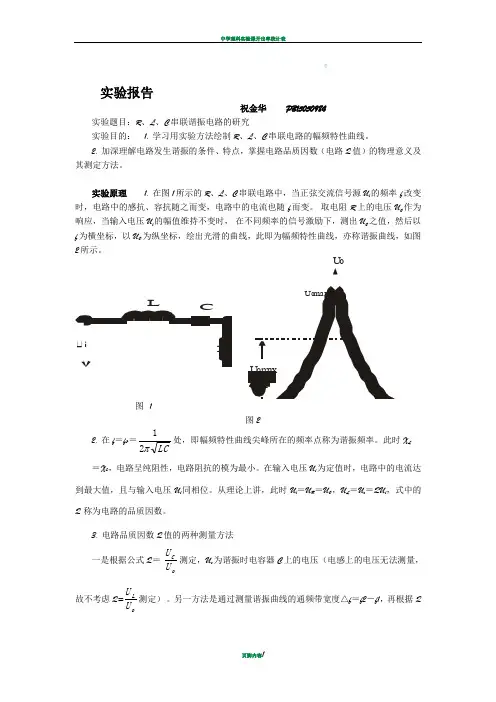

实验报告祝金华 PB15050984 实验题目：R 、L 、C 串联谐振电路的研究实验目的： 1. 学习用实验方法绘制R 、L 、C 串联电路的幅频特性曲线。

2. 加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Q 值）的物理意义及其测定方法。

实验原理 1. 在图1所示的R 、L 、C 串联电路中，当正弦交流信号源U i 的频率 f 改变时，电路中的感抗、容抗随之而变，电路中的电流也随f 而变。

取电阻R 上的电压U O 作为响应，当输入电压U i 的幅值维持不变时， 在不同频率的信号激励下，测出U O 之值，然后以f 为横坐标，以U O 为纵坐标，绘出光滑的曲线，此即为幅频特性曲线，亦称谐振曲线，如图2所示。

图2 2. 在f ＝fo ＝LC21处，即幅频特性曲线尖峰所在的频率点称为谐振频率。

此时X L＝Xc ，电路呈纯阻性，电路阻抗的模为最小。

在输入电压U i 为定值时，电路中的电流达到最大值，且与输入电压U i 同相位。

从理论上讲，此时 U i ＝U R ＝U O ，U L ＝U c ＝QU i ，式中的Q 称为电路的品质因数。

3. 电路品质因数Q 值的两种测量方法 一是根据公式Q ＝oCU U 测定，U c 为谐振时电容器C 上的电压（电感上的电压无法测量，故不考虑Q=oLU U 测定） 。

另一方法是通过测量谐振曲线的通频带宽度△f ＝f2－f1，再根据Q U m ax 02U max0U 0102LCRoi图 1＝12f f f O-求出Q 值。

式中f o 为谐振频率，f 2和f 1是失谐时， 亦即输出电压的幅度下降到最大值的2/1 (＝0.707)倍时的上、下频率点。

Q 值越大，曲线越尖锐，通频带越窄，电路的选择性越好。

在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。

预习思考题1. 根据实验线路板给出的元件参数值，估算电路的谐振频率。

L=30mHfo ＝LCπ21=1/(2×π631001.01030--⨯⨯⨯)=9188.81Hz2. 改变电路的哪些参数可以使电路发生谐振，电路中R 的数值是否影响谐振频率值？改变频率f,电感L ，电容C 可以使电路发生谐振，电路中R 的数值不会影响谐振频率值。

rlc串联电路实验报告一、实验目的本次实验的主要目的是掌握RLC串联电路的工作原理，了解其特性和参数对电路响应的影响，以及通过实验验证理论计算结果的正确性。

二、实验原理1. RLC串联电路RLC串联电路是由一个电阻R、一个电感L和一个电容C组成的串联电路。

当交流信号通过该电路时，会发生阻抗变化，从而影响电流和电压。

该电路在滤波、谐振等方面有着广泛的应用。

2. 交流信号交流信号是指周期性变化的信号，其频率通常用赫兹（Hz）来表示。

在RLC串联电路中，交流信号可以通过函数V(t)=Vmsin(ωt)来表示，其中Vm为最大值，ω为角频率。

3. 阻抗和相位差阻抗是指交流信号通过某个元件时所呈现出来的阻力特征。

在RLC串联电路中，总阻抗Z可以表示为Z=R+j(XL-XC)，其中R为电阻值，XL为感抗（即由于线圈产生的反向感应而形成的阻力），XC为容抗（即由于介质储存能量而形成的阻力）。

此外，相位差φ也是一个重要的参数，它表示电流和电压之间的时间差。

4. 谐振当RLC串联电路中的频率等于其固有频率时，电路会发生谐振现象。

此时，电容和电感产生的阻力相互抵消，整个电路的阻抗最小，电流达到最大值。

三、实验步骤1. 搭建RLC串联电路首先需要搭建一个RLC串联电路。

在实验中可以使用万用表来测量每个元件的参数，并根据测量结果选择合适的元件进行搭建。

具体方法如下：（1）将一个10Ω的固定电阻连接到实验板上；（2）将一个100mH的线圈连接到实验板上；（3）将一个0.1μF的陶瓷电容连接到实验板上；（4）按照图示连接各个元件。

2. 测量RLC串联电路参数接下来需要测量RLC串联电路中各个元件的参数。

具体方法如下：（1）使用万用表测量R、L和C的值，并记录在表格中；（2）使用万用表测量整个RLC串联电路的总阻抗Z，并记录在表格中。

3. 测量交流信号使用示波器测量交流信号的频率和幅度，并记录在表格中。

4. 测量电路响应（1）在实验板上接入交流电源；（2）使用示波器测量电路中的电压和电流，并记录在表格中；（3）根据测量结果计算出电路的阻抗、相位差、功率等参数，并记录在表格中。

rlc串联电路的谐振实验报告RLC串联电路的谐振实验报告引言在电路学中，RLC串联电路是一种非常重要的电路结构。

它由电阻（R）、电感（L）和电容（C）三个基本元件组成。

本实验旨在研究RLC串联电路的谐振现象，并通过实验数据分析和计算验证理论公式。

实验目的1. 了解RLC串联电路的基本原理和谐振现象；2. 掌握测量RLC串联电路的频率、电压和电流的方法；3. 验证理论公式与实验数据的一致性。

实验仪器和材料1. RLC串联电路实验箱；2. 示波器；3. 函数发生器；4. 电阻箱；5. 电感箱；6. 电容箱。

实验步骤1. 搭建RLC串联电路：根据实验箱中提供的电阻箱、电感箱和电容箱，按照电路图搭建RLC串联电路。

2. 连接示波器：将示波器的探头连接到电路的输出端，以便观察电路的电压波形。

3. 连接函数发生器：将函数发生器的输出端与电路的输入端相连，用于提供激励信号。

4. 调节函数发生器：通过调节函数发生器的频率，使得电路产生谐振现象。

5. 观察示波器波形：调节示波器的参数，观察电路的电压波形，并记录下谐振频率。

6. 测量电压和电流：使用万用表测量电路中的电压和电流，并记录下相关数据。

7. 分析数据：根据实验数据，计算并绘制电压-频率和电流-频率的曲线图。

8. 验证理论公式：将实验数据与理论公式进行比较，验证其一致性。

实验结果与分析通过实验数据的记录和分析，我们得到了以下结果：1. 谐振频率：根据示波器观察到的波形，我们确定了RLC串联电路的谐振频率为f0。

2. 电压-频率曲线：根据测量得到的电压数据，我们绘制了电压-频率曲线图。

曲线在谐振频率附近呈现出峰值，验证了谐振现象的存在。

3. 电流-频率曲线：根据测量得到的电流数据，我们绘制了电流-频率曲线图。

曲线在谐振频率附近同样呈现出峰值，与理论公式相符。

结论通过本次实验，我们验证了RLC串联电路的谐振现象，并得到了以下结论：1. RLC串联电路在谐振频率附近会出现电压和电流的峰值；2. 谐振频率可以通过观察示波器波形或测量电压和电流得到；3. 实验数据与理论公式相符，验证了理论公式的准确性。

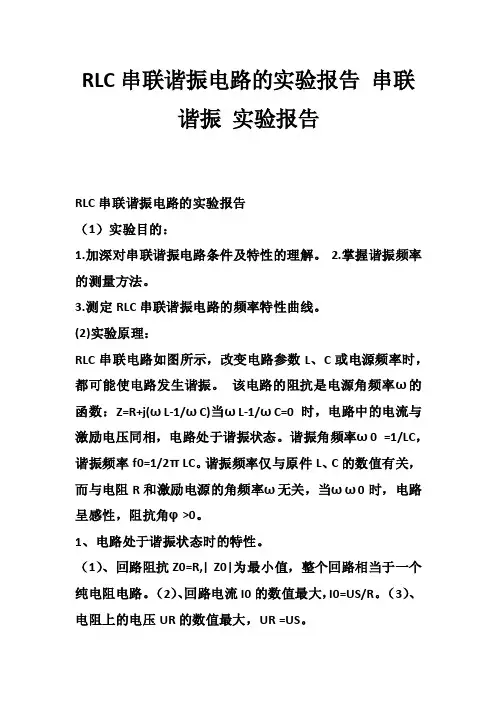

RLC串联谐振电路的实验报告串联谐振实验报告RLC串联谐振电路的实验报告（1）实验目的：1.加深对串联谐振电路条件及特性的理解。

2.掌握谐振频率的测量方法。

3.测定RLC串联谐振电路的频率特性曲线。

(2)实验原理：RLC串联电路如图所示，改变电路参数L、C或电源频率时，都可能使电路发生谐振。

该电路的阻抗是电源角频率ω的函数：Z=R+j(ωL-1/ωC)当ωL-1/ωC=0时，电路中的电流与激励电压同相，电路处于谐振状态。

谐振角频率ω0 =1/LC，谐振频率f0=1/2πLC。

谐振频率仅与原件L、C的数值有关，而与电阻R和激励电源的角频率ω无关，当ωω0时，电路呈感性，阻抗角φ>0。

1、电路处于谐振状态时的特性。

（1）、回路阻抗Z0=R,| Z0|为最小值，整个回路相当于一个纯电阻电路。

（2）、回路电流I0的数值最大，I0=US/R。

（3）、电阻上的电压UR的数值最大，UR =US。

（4）、电感上的电压UL与电容上的电压UC数值相等，相位相差180°，UL=UC=QUS。

2、电路的品质因数Q电路发生谐振时，电感上的电压（或电容上的电压）与激励第一文库网电压之比称为电路的品质因数Q，即：Q=UL（ω0）/ US= UC（ω0）/ US=ω0L/R=1/R*（3）谐振曲线。

电路中电压与电流随频率变化的特性称频率特性，它们随频率变化的曲线称频率特性曲线，也称谐振曲线。

在US、R、L、C固定的条件下，有I=US/UR=RI=RUS/ UC=I/ωC=US/ωC UL=ωLI=ωLUS/改变电源角频率ω，可得到响应电压随电源角频率ω变化的谐振曲线，回路电流与电阻电压成正比。

从图中可以看到，UR的最大值在谐振角频率ω0处，此时，UL=UC=QUS。

UC 的最大值在ωω0处。

图表示经过归一化处理后不同Q值时的电流频率特性曲线。

从图中（Q1只有当Q>1/2时，UC和UL曲线才出现最大值，否则UC将单调下降趋于0，UL将单调上升趋于US。

rlc串联谐振电路的实验报告实验报告：RLC串联谐振电路引言：RLC串联谐振电路是电工学中常见的一种电路，它由电感器（L）、电容器（C）和电阻器（R）组成。

在特定的频率下，串联谐振电路能够表现出一系列特殊的性质和行为。

本实验旨在通过搭建RLC串联谐振电路并进行实验，进一步研究和探索其特性和应用。

一、实验装置与原理1. 实验装置：本实验所需的装置包括：信号发生器、电感器、电容器、电阻器、示波器、万用表等。

2. 实验原理：RLC串联谐振电路是由电感器、电容器和电阻器依次连接而成。

当电路中的电感、电容和电阻分别为L、C和R时，串联谐振电路的共振频率f0可由以下公式计算得出：f0 = 1 / (2π√(LC))二、实验步骤1. 搭建电路：根据实验要求，按照串联谐振电路的连接方式，将电感器、电容器和电阻器依次连接起来。

2. 调节信号发生器：将信号发生器连接到电路中，调节信号发生器的频率，使之逐渐接近共振频率f0。

3. 观察示波器波形：将示波器连接到电路中，调节示波器的设置，观察电路中的电压波形。

当信号发生器的频率接近共振频率f0时，示波器上的波形将出现明显的共振现象。

4. 测量电压和电流：使用万用表等测量工具，分别测量电感器、电容器和电阻器上的电压和电流数值。

三、实验结果与分析通过实验，我们得到了一系列数据，并进行了进一步的分析和研究。

1. 共振频率：根据实验测量的数据，我们计算得到了串联谐振电路的共振频率f0。

与理论计算值进行对比，可以评估实验的准确性和可靠性。

2. 波形分析：观察示波器上的波形，我们可以看到在共振频率f0附近，电压波形呈现出明显的共振现象。

这是因为在共振频率下，电感器和电容器的阻抗相互抵消，电路中的电流达到最大值。

3. 电压和电流的关系：通过测量电路中电压和电流的数值，我们可以进一步分析电压和电流之间的关系。

根据欧姆定律和基尔霍夫电压定律，我们可以推导出电流与电压的相位差等相关参数。

四、实验应用与展望RLC串联谐振电路在实际应用中具有广泛的用途，例如：1. 滤波器：串联谐振电路可以用作滤波器，通过调节频率可以选择性地滤除或通过特定频率的信号。

实验二RLC串联谐振电路的研究一、实验目的1．学习用实验方法测试RLC串联谐振电路的幅频特性曲线。

2．加深理解电路发生谐振的条件、特点，掌握电路品质因数的物理意义及其测定方法。

二、实验仪器序号名称型号与规格数量备注1 函数信号发生器NW1613C 12 双踪示波器EW6502 13 交流毫伏表SH2172 14 电路原理实验箱KHDL-3 1 实验电路中的电感L=30mH三、实验原理1．RLC串联谐振电路的幅频特点在图7-1所示的RLC串联电路中，当正弦交流信号源的频率f改变时，电路中的感抗、容抗随之而变，电路中的电流也随f而变。

取电路电流I作为响应，当输入电压U i维持不变时，在不同信号频率的激励下，测出电阻R两端电压U o 之值，则I=U o/R，然后以f为横坐标，以I为纵坐标，绘出光滑曲线，此即为幅频特性，亦称为电流谐振曲线，如图7-2所示。

图7-1 RLC串联谐振电路图7-2 电流谐振曲线2．RLC串联谐振电路的相频特性RLC串联电路中,电路的阻抗角为φ=arct an(X / R)=arctan[(ωL-ωｃ-1)/ R]，相频特性曲线如图7-3所示。

图中当f<f o时，电路阻抗呈容性，当f >f o时，电路阻抗呈感性。

图7-3 相频特性曲线3．电路品质因数Q(1) 图7-1所示的RLC串联电路中的电流21)2+=ωUI i-RLωC(当ωC= 1 /ωL时，电路发生谐振，谐振角频率为ω0= 1 /(LC)1/2，谐振频率为f = f0 = 1 / [2π(LC)1/2]。

此时电阻呈纯阻性，电路阻抗的模为最小，在输入电压U i 为定值时，电路中的电流I达到最大值，且与输入电压U i同相位，从理论上讲，此时U i=U R0=U o，U L0=U C0=QU i，式中的Q称为电路的品质因数，其理论计算公式为：RCRLQ 001ωω==(2) Q 的两种测定方法方法一：公式法。

根据公式Q = U L0 / U i = U C0 / U i 测定，其中U L0与U C0分别为谐振时电容器C 和电感线圈L 上的电压。

rlc串联谐振电路实验报告RLC串联谐振电路实验报告引言在电路实验中，RLC串联谐振电路是一个非常重要的实验对象。

它由电感、电阻和电容三个元件组成，通过调节电感和电容的数值，可以实现对电路的频率响应进行调控。

本实验旨在通过搭建RLC串联谐振电路，观察和分析其频率响应特性，并对谐振频率进行测量。

实验装置本次实验所使用的装置包括：信号发生器、示波器、电感、电阻和电容等元件。

其中，信号发生器用于提供输入信号，示波器用于观测电路的输出波形。

实验步骤1. 搭建电路根据实验要求，按照电路图搭建RLC串联谐振电路。

需要注意的是，要确保电感、电阻和电容的数值与实验要求相符，并保证电路的连接正确无误。

2. 调节信号发生器将信号发生器连接到电路的输入端，通过调节信号发生器的频率，使其逐渐从低频到高频扫描。

同时，观察示波器上电路的输出波形，并记录下谐振频率对应的信号发生器频率数值。

3. 测量电压幅值在谐振频率附近，记录下电路输出端的电压幅值，可以通过示波器的测量功能进行读数。

注意，要选择合适的测量范围，以保证测量结果的准确性。

4. 分析实验结果根据实验数据，绘制电路的频率响应曲线。

可以采用频率作为横坐标，电压幅值作为纵坐标，通过绘制曲线来展示电路在不同频率下的响应情况。

实验结果与分析根据实验数据，我们可以得到RLC串联谐振电路的频率响应曲线。

在谐振频率附近，电路的电压幅值达到最大值，这是因为在谐振频率下，电感和电容的阻抗相互抵消，形成谐振现象。

而在谐振频率之外，电路的电压幅值逐渐减小，这是因为电感和电容的阻抗不再抵消，导致电压幅值下降。

通过测量谐振频率，我们可以得到电路的共振频率。

共振频率是电路响应最强烈的频率，也是电路的特征频率。

在实际应用中，共振频率的测量对于电路的设计和优化具有重要意义。

讨论与总结RLC串联谐振电路是一种常用的电路结构，在电子技术领域具有广泛的应用。

本次实验通过搭建RLC串联谐振电路，观察和分析了其频率响应特性，并测量了谐振频率。

rlc串联谐振电路的实验报告实验报告：RLC串联谐振电路引言：RLC串联谐振电路是一种重要的电路结构，广泛应用于通信、电力系统和电子设备中。

它的特点是在特定频率下，电路中的电感、电阻和电容元件形成共振，使得电路的电流和电压呈现出特殊的波形和相位关系。

本实验旨在通过实际搭建RLC串联谐振电路并测量其频率响应和相位差，验证理论模型并深入理解电路的工作原理。

实验设备：1. 功率供应器：用于提供电源电压，保证电路正常工作；2. 信号发生器：产生可调频率的正弦信号，作为输入信号；3. 示波器：用于测量电路中的电压和电流信号。

实验步骤：1. 搭建电路：根据实验原理，按照电路图搭建RLC串联谐振电路。

电路中包括一个电感L、一个电阻R和一个电容C，它们依次串联连接。

请注意正确连接元件的正负极性。

2. 连接示波器：将示波器的探头分别连接到电阻上和电容的两端，用于测量电路中的电压和电流信号。

3. 设置信号发生器：将信号发生器的输出端连接到电路的输入端，调节信号发生器的频率范围和输出幅度。

4. 调节频率：开始时将信号发生器的频率调至较低的值，逐渐增加频率，记录下电压和电流的数值。

5. 测量电压和电流：通过示波器测量电路中的电压和电流信号，并记录下其数值。

6. 绘制频率响应曲线：根据测量的数据，绘制RLC串联谐振电路的频率响应曲线，横轴为频率，纵轴为电压和电流的幅值。

实验结果：根据实验数据，我们得到了RLC串联谐振电路的频率响应曲线。

在特定频率下，电路中的电压和电流幅值达到最大值，呈现出谐振现象。

此时，电路中的电感、电阻和电容元件之间的能量转换达到最大效率。

讨论与分析：通过实验数据和频率响应曲线的绘制，我们可以进一步分析RLC串联谐振电路的特性和工作原理。

在谐振频率附近，电路中的电感和电容元件形成了一个能量存储和释放的闭环，能量在元件之间来回转换，使得电路中的电流和电压呈现出特殊的相位关系。

这种现象在通信系统中有着重要的应用，例如调谐电路、滤波器和天线。

RLC串联谐振电路的设计实验报告开课学期 2012 至 2013 学年一学期上课时间 2012 年 11 月 19 日一、实验设计方案实验时间:2012/12/17/8、9、10实验名称:R、L、C串联谐振电路的设计节小组合作:是? 否? 小组成员:1、实验目的:1. 掌握R、L、C 串联谐振电路的设计方法;2. 掌握并熟悉用实验方法测绘R、L、C 串联电路的幅频特性曲线;3. 加深理解电路发生谐振的条件、特点，掌握电路品质因数(电路Q 值)的物理意义及其测定方法;4. 掌握并熟悉函数信号发生器、双踪示波器、频率计正确使用。

2、实验场地及仪器、设备和材料:实验场地:枫林实验室实验设备和材料:序号名称型号与规格数量备注1 函数信号发生器 12 交流电压表 0,600V 13 双踪示波器 1 自备4 频率计 1R=200Ω，1KΩ 5 谐振电路实验电路板 DGJ-03 C=0.01μF，0.1μF，L=约30mH3、实验思路(实验内容、数据处理方法及实验步骤等):实验原理:1. 在图7-1 所示的R、L、C 串联电路中，当正弦交流信号源的频率 f 改变时，电路中的感抗、容抗随之而变，电路中的电流也随f 而变。

取电阻R 上的电压uo 作为响应，当输入电压ui 的幅值维持不变时，在不同频率的信号激励下，测出UO 之值，然后以f 为横坐标，以UO/Ui 为纵坐标(因Ui 不变，故也可直接以UO 为纵坐标)，绘出光滑的曲线，此曲线即为幅频特性曲线，亦称谐振曲线，如图7-2 所示。

2.在处，即幅频特性曲线尖峰所在的频率点称为谐振频率。

在电路发生谐振时，XL,Xc，电路呈纯阻性，电路阻抗的模最小。

当输入电压Ui 为定值时，电路中的电流达到最大值，且与输入电压ui 同相位。

从理论上讲，此时 Ui,UR,UO，UL,Uc,QUi，式中的Q 称为电路的品质因数。

3. 电路品质因数Q 值的两种测量方法一种测量方法是根据公式测定，UC 与UL 分别为谐振时电容器C 和电感线圈L 上的电压;另一种测量方法是通过测量谐振曲线的通频带宽度?f,f2,f1，再根据，求出Q 值。

rlc串联谐振电路的研究实验报告
1. 实验目的：研究RLC串联谐振电路的特性和性能。

2. 实验原理：RLC串联谐振电路由电感L、电容C和电阻R组成，当电路中的电感、电容和电阻满足一定条件时，电路会发生谐振，此时电路中的电流和电压呈谐振状态。

谐振频率f0与电感L和电容C的数值有关，可以通过以下公式计算：f0=1/(2π√LC)。

3. 实验步骤：
（1）搭建RLC串联谐振电路，连接好电源和示波器。

（2）调节电源电压，使电路中的电流和电压稳定在谐振状态。

（3）测量电路中的电流和电压，并记录下来。

（4）改变电容或电感的数值，再次测量电路中的电流和电压，比较不同参数下电路的谐振频率和特性。

4. 实验结果：根据实验数据，可以计算出电路的谐振频率和品质因数Q，比较不同参数下电路的性能差异。

5. 实验分析：通过实验可以发现，电路中的电感、电容和电阻对电路的谐振特性有很大的影响，合理选择电感和电容的数值可以使电路的谐振频率和品质因数达到最佳状态。

6. 实验结论：RLC串联谐振电路是一种重要的电路结构，可以用于频率选择和滤波等应用中，通过合理选择电感和电容的数值，可以使电路的性能达到最优状态。

RLC串联谐振电路的稳态特性研究实验报告一、实验目的1. 了解电感和电容的电学特性2. 深入理解RLC 串联谐振电路的特性3. 掌握用示波器观察和测量稳态信号的方法二、实验原理1.电感器和电容器：(1)A．电感器：（典型）导线绕成的线圈，一般绕着铁磁或铁氧材质的磁心上提高电感量。

B．理想电感器的伏安特性：u(t)=L di(t);dt其中u(t)表示线圈两端的电压，i(t)为流过线圈的电流，常数L称为电感，单位为亨利，简称亨(H)；Li2C．电感储存的磁场能为：E L=∫udi=12非理想因素：导线电阻、磁心介质的饱和与磁滞、电流是趋肤效应以及相邻导线圈之间的分布电容。

会导致电路行为偏离固定参数的线性模型。

需要电流的幅值足够小非线性效应可忽略时，实际的电容器可等效为理想电感器与电阻的串联，而理想电感器的电感量与等效串联电阻的阻值都与频率有关。

(2)A.电容器：（典型）由两个金属电极板和填充其间的电介质构成。

电容的定义：q(t)=Cu(t)其中q(t)表示电容器存储的电荷，u(t)表示电容器两端的电压，常数C称为电容，单位为法拉第，简称法(F)。

B．理想电容器的伏安特性：i(t)=C du(t)dt其中i(t)表示流进电容器的电流。

C.电容器存储的电场能：E c=∫Qdu=12Cu22.RLC串联谐振电路1 个电容和1 个电感串联即可以构成振荡电路。

由于实际元件不可避免存在的电阻，我们考虑RLC 串联谐振电路。

设交流电源的输出电压为u(t)=u0sin(ωt），根据基尔霍夫电压定律有LC d2u c(t)dt2+RCdu c(t)dt+u c(t)=u0sin(ωt）方程可以改写其中ω0=1√LC 称为固有频率，Q=1R√LC称为品质因数。

电路储存的电磁能为：一个周期内电阻消耗的能量所以有 Q=2Π∗系统储存的能量一个振动周期内消耗的能量品质因数Q反映了系统的以下特性：(1) 谐振时的放大倍数；(2) 频率特性曲线中谐振峰的宽度(或者频率选择性的好坏)；(3) 能量耗散的快慢。
