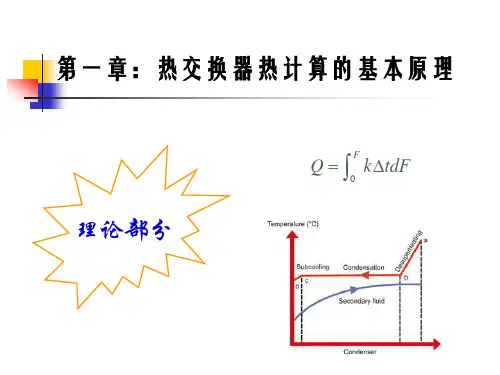

1 热交换器的热基本计算

板式换热器例题1、换热器换热量的计算w t Gc Q 1046750)2065(4187360020000=-⨯⨯=∆= 2、外网进入热水供应用户的水流量s kg t c Q G /10)7095(418710467500=-=∆= 3、加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

加热水的平均温度为（95＋70）/2＝82.5℃，该温度下水的密度为970.2kg/m 3。

200206.02.9705.010m w G f r r r =⨯==ρ 4、被加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

被加热水的平均温度为（65＋20）/2＝42.5℃，该温度下水的密度为991.2kg/m 3。

201868.02.9913.0360020000m w G f l l l =⨯⨯==ρ 5、选型初选BR12型板式换热器，单片换热面积为0.12m 2/片，单通道流通断面积为0.72×10－3。

6、实际流速加热水流道数为281072.00206.03=⨯==-d r r f f n 被加热水流道数为261072.001868.03=⨯==-d l l f f n 取流道数为28。

加热水实际流速s m f n G w r d r r /5.02.9701072.0281030=⨯⨯⨯==-ρ 被加热水实际流速s m f n Gw l d l l /28.02.9911072.02856.53=⨯⨯⨯==-ρ 7、传热系数查图知传热系数为3600w/m 2.K 。

8、传热温差()()()()℃396595207065952070)()()()(11221122=-----=-----=∆In t t In t t t p ττττ 9、传热面积246.73936001046750m t K Q F p =⨯=∆= 10、需要的片数6212.046.7===d F F N 11、实际片数考虑一个富裕量。

换热器基础知识简单计算板式换热器板片面积选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热对数温差传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。

最后算出的板换的面积要乘以一定的系数如1.2。

换热器的分类与结构形式换热器作为传热设备被广泛用于耗能用量大的领域。

随着节能技术的飞速发展，换热器的种类越来越多。

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一、换热器按传热原理可分为：1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。

表面式换热器有管壳式、套管式和其他型式的换热器。

2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。

蓄热式换热器有旋转式、阀门切换式等。

3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。

4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。

二、换热器按用途分为：1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。

2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。

3、过热器过热器用于把流体(工艺气或蒸汽)加热到过热状态。

4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。

三、按换热器的结构可分为：可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

2007.5.10

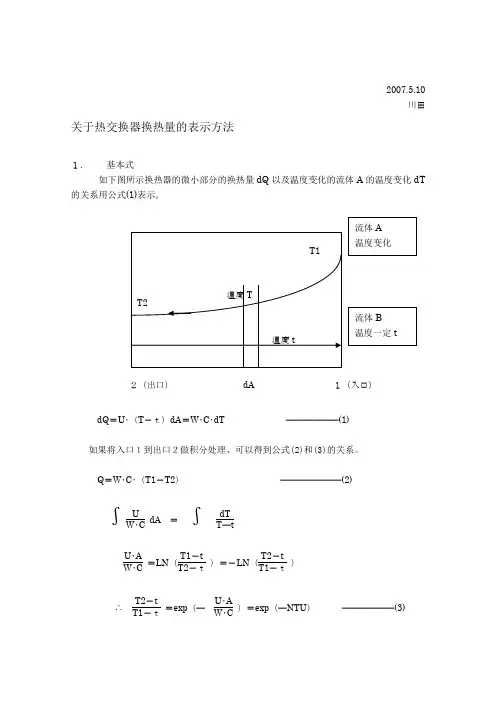

川田关于热交换器换热量的表示方法
１．基本式
如下图所示换热器的微小部分的换热量dQ以及温度变化的流体A的温度变化dT 的关系用公式(1)表示。

dQ＝U･（T－ｔ）dA＝W･C･dT――――――(1)
如果将入口１到出口２做积分处理、可以得到公式(2)和(3)的关系。

Q＝W･C･（T1－T2）―――――――(2)
∫U
W･C dA＝∫dT
T―t
U･A
W･C＝LN（T1－t
T2－ｔ）＝－LN（
T2－t
T1－ｔ）
∴
T2－t
T1－ｔ＝exp（―
U･A
W･C）＝exp（―NTU）――――――
(3) ２（出口）dA１（入口）
根据公式(2)和(3)、换热量Q 可以导入下述的2个表。

Q ＝W ･C ･（T1－ｔ）･ 1－ exp （―NTU ） ―――――(4)
Q ＝U ･A ･（T1－T2）･1LN （T1－ｔT2－ｔ
） ―――――(5) 公式(5)是使用对数平均温度差的一般公式。

公式(4)是在不知道流体出口温度T2、只知道入口温度的条件下、可以求出换热量
的简单的公式。

记号：
Q ：换热器、U ：热贯流率、W ：温度变化侧的流量、
C ：温度变化侧流体的比热、T ：温度变化侧流体的温度、
ｔ：温度不变化侧的流体的温度、A ：换热面积、
NTU ：移动单位数（＝UA/WC ）。

热交换器的换热量计算公式热交换器是一种用于在两种流体之间传递热量的设备。

它通常由管束、壳体和传热表面组成，通过这些传热表面，热量可以从一个流体传递到另一个流体。

在工业生产中，热交换器广泛应用于加热、冷却和热回收等领域，因此了解热交换器的换热量计算公式对于工程师和设计师来说至关重要。

换热量是热交换器的一个重要参数，它描述了在热交换器中传递的热量大小。

换热量的计算可以通过热交换器的传热表面积和传热系数来进行。

传热表面积是热交换器中用于传递热量的表面积，传热系数则描述了流体在传热表面上传递热量的效率。

换热量的计算公式可以表示为：Q = U × A ×ΔTlm。

其中，Q表示换热量，U表示传热系数，A表示传热表面积，ΔTlm表示对数平均温差。

传热系数U是描述流体在传热表面上传递热量效率的参数，它的大小取决于流体的性质、传热表面的材质和结构等因素。

通常情况下，传热系数可以通过实验测定或者根据经验公式进行估算。

在实际工程中，传热系数的确定往往需要考虑多种因素，因此需要进行综合考虑和分析。

传热表面积A是描述热交换器中用于传递热量的表面积的参数，它的大小取决于热交换器的结构和设计。

传热表面积的计算通常需要考虑传热表面的形状、布置方式、数量等因素，因此在热交换器的设计和选择中，需要进行详细的计算和分析。

对数平均温差ΔTlm是描述流体在热交换器中传递热量的温差的参数，它的大小取决于流体的温度和流速。

对数平均温差的计算通常需要考虑流体的进出口温度差、流体的温度分布等因素，因此在热交换器的运行和设计中，需要进行详细的温度场分析和计算。

在实际工程中，热交换器的换热量计算需要考虑多种因素，包括传热系数、传热表面积、对数平均温差等参数。

同时，还需要考虑流体的性质、温度分布、流速等因素。

因此，在热交换器的设计和运行中，需要进行详细的计算和分析，以确保热交换器的换热性能达到预期的要求。

总之，热交换器的换热量计算是热交换器设计和运行中的重要问题，它涉及多种参数和因素的综合考虑和分析。

换热器原理与设计课后题答案史美中国热交换器原理与设计热交换器:将某种流体的热量以一定的传热方式传递给他种流体的设备。

(2013-2014学年第二学期考题[名词解释])热交换器的分类:按照热流体与冷流体的流动方向分为:顺流式、逆流式、错流式、混流式按照传热量的方法来分间壁式、混合式、蓄热式。

(2013-2014学年第二学期考题[填空])1热交换器计算的基本原理(计算题)热容量(W=Mc):表示流体的温度每改变1C时所需的热量温度效率(P):冷流体的实际吸热量与最大可能的吸热量的比率(2013-2014学年第二学期考题[名词解释])传热有效度(e):实际传热量Q与最大可能传热量Q之比2管壳式热交换器管程:流体从管内空间流过的流径。

壳程:流体从管外空间流过的流径。

<1-2>型换热器:壳程数为1，管程数为2卧式和立式管壳式换热器型号表示法(P43)(2013-2014学年第二学期考题[名词解释])记:前端管箱型式:A-平盖管箱B一--封头管箱壳体型式:一一单程壳体F一一具有纵向隔板的双程壳体H一双分流后盖结构型式:P一一填料函式浮头S一一钩圈式浮头U一一U形管束一-管子在管板上的固定:胀管法和焊接法管子在管板上的排列:等边三角形排列(或称正六边形排列)法、同心圆排列法、正方形排列法，其中等边三角形排列方式是最合理的排列方式。

(2013-2014学年第二学期考题[填空])管壳式热交换器的基本构造: (1)管板(2)分程隔板(3)纵向隔板、折流板、支持板(4)挡板和旁路挡板(5)防冲板产生流动阻力的原因:①流体具有黏性，流动时存在着摩擦，是产生流动阻力的根源;②固定的管壁或其他形状的固体壁面，促使流动的流体内部发生相对运动，为流动阻力的产生提供了条件。

热交换器中的流动阻力:摩擦阻力和局部阻力管壳式热交换器的管程阻力:沿程阻力、回弯阻力、进出口连接管阻力管程、壳程内流体的选择的基本原则: (P74)管程流过的流体:容积流量小，不清洁、易结垢，压力高，有腐蚀性，高温流体或在低温装置中的低温流体。

换流器热量及面积计算公式换流器（也称为热交换器或换热器）是一种设备，用于将热量从一个介质传递给另一个介质，从而实现热能的转移。

在工业和建筑领域，换流器广泛应用于空调系统、冷却塔、石油炼化等领域。

换流器的热量和面积计算是设计换流器时必不可少的一步。

下面将介绍两种常用的换流器热量和面积计算公式。

1.热量换算公式：换热器的热量计算通常使用传热的基本公式：Q=U×A×ΔTm其中，Q表示换热器的热量传输量（单位为热量单位/时间，如瓦特或千瓦），U是换热系数（单位为热导率乘以传热面积除以传热距离），A是传热面积（单位为平方米），ΔTm是温度差（单位为摄氏度或开尔文）。

热传导系数（U）是换热器设计的重要参数，它代表了换热介质的传热特性。

根据具体的换热器类型和传热介质，U的计算方法有所不同。

以下是一些常用的U计算方法：-对于管壳式换热器：U=1/[（1/h1）+（ΣRi）+（1/h2）]其中，h1和h2分别是冷介质和热介质的对流传热系数，ΣRi是壳程内的热阻总和。

-对于板式换热器：U=1/[（1/h1）+(1/h2）+（ΣRi）]其中，h1和h2分别是冷介质和热介质的对流传热系数，ΣRi是板内的热阻总和。

需要注意的是，这里的对流传热系数（h）和壳程或板内的热阻（Ri）通常需要通过实验或文献资料获得。

-对于其他类型的换热器，需要根据具体的情况选择相应的换热系数计算方法。

2.面积计算公式：换热器的面积计算方法与热量计算有关，可以根据热量换算公式中的公式进行求解。

假设我们已经知道了换热量（Q）、热传导系数（U）和温度差（ΔTm），则面积（A）可以通过如下公式计算：A=Q/(U×ΔTm)这个公式也可以反过来使用，即通过已知的面积和热传导系数来计算热量：Q=U×A×ΔTm需要注意的是，这里的单位需要保持一致。

如果使用的是国际单位制（如瓦特、米、摄氏度等），则公式中的计算结果也是以国际单位制表示的。

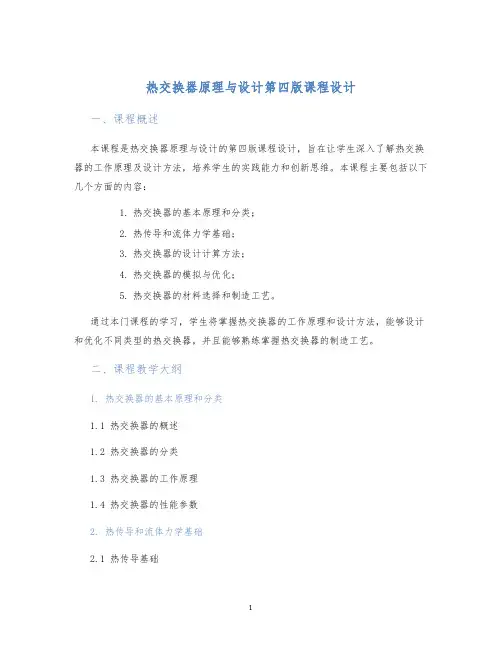

热交换器原理与设计第四版课程设计一、课程概述本课程是热交换器原理与设计的第四版课程设计，旨在让学生深入了解热交换器的工作原理及设计方法，培养学生的实践能力和创新思维。

本课程主要包括以下几个方面的内容：1.热交换器的基本原理和分类；2.热传导和流体力学基础；3.热交换器的设计计算方法；4.热交换器的模拟与优化；5.热交换器的材料选择和制造工艺。

通过本门课程的学习，学生将掌握热交换器的工作原理和设计方法，能够设计和优化不同类型的热交换器，并且能够熟练掌握热交换器的制造工艺。

二、课程教学大纲1. 热交换器的基本原理和分类1.1 热交换器的概述1.2 热交换器的分类1.3 热交换器的工作原理1.4 热交换器的性能参数2. 热传导和流体力学基础2.1 热传导基础2.2 流体力学基础2.3 热交换器的传热分析3. 热交换器的设计计算方法3.1 热交换器的换热面积计算3.2 热交换器的传热系数计算3.3 热交换器的压降计算4. 热交换器的模拟与优化4.1 热交换器的模拟方法4.2 热交换器的优化设计4.3 热交换器的性能评估5. 热交换器的材料选择和制造工艺5.1 热交换器材料的选择5.2 热交换器的制造工艺5.3 热交换器的维护和保养三、课程设计要求本次课程设计要求学生根据所学知识，设计一种新型的热交换器，并进行模拟和优化。

要求如下：1.设计一种结构简单、性能优良的新型热交换器；2.进行热传导和流体力学分析，并给出计算结果；3.进行热交换器的模拟，并对模拟数据进行评估；4.对设计结果进行优化，并给出优化方案；5.撰写设计报告，详细介绍热交换器的设计过程和结果。

四、参考资料1.热传导与传热学，裴乃正，高等教育出版社，2002年；2.热交换原理与工艺，吕光彪，清华大学出版社，2008年；3.热力学基础，黄思国，高等教育出版社，2010年；4.热交换过程强化，魏都督，清华大学出版社，2014年。

以上参考资料仅供参考，学生可以自行查找相关资料，并按照教师要求撰写设计报告。

姓名：杜鑫鑫学号：0903032038合肥学院材料工程基础姓名：班级：09无机非二班学号：\课题名称：换热器及其基本计算指导教师：胡坤宏换热器及其基本计算一、换热器基础知识（1）换热器的定义：换热器是指在两种温度不同的流体中进行换热的设备。

（2）换热器的分类：由于应用场合不同，工程上应用的换热器种类很多，这些换热器照工作原理、结构和流体流程分类。

二、几个不同的换热器（1）管壳式换热器管壳式换热器又称列管式换热器，是一种通用的标准换热设备。

它具有结构简单、坚固耐用、造价低廉、用材广泛、清洗方便、适应性强等优点，应用最为广泛，在换热设备中占据主导地位。

管壳式换热器是把换热管束与管板连接后，再用筒体与管箱包起来，形成两个独立的空间。

管内的通道及与其相贯通的管箱称为管程；管外的通道及与其相贯通的部分称为壳程。

一种流体在管内流动，而另一种流体在壳与管束之间从管外表面流过，为了保证壳程流体能够横向流过管束，以形成较高的传热速率，在外壳上装有许多挡板。

而壳管式换热器又可根据不同分为U形管式换热器、固定管板换热器、浮头式换热器、填料函式换热器几类。

(2) 套管式换热器套管式换热器是用两种尺寸不同的标准管连接而成同心圆套管，外面的叫壳程，内部的叫管程。

两种不同介质可在壳程和管程内逆向流动(或同向)以达到换热的效果。

套管式换热器以同心套管中的内管作为传热元件的换热器。

两种不同直径的管子套在一起组成同心套管，每一段套管称为“一程”，程的内管（传热管）借U形肘管，而外管用短管依次连接成排，固定于支架上。

热量通过内管管壁由一种流体传递给另一种流体。

通常，热流体由上部引入,而冷流体则由下部引入。

套管中外管的两端与内管用焊接或法兰连接。

内管与U形肘管多用法兰连接,便于传热管的清洗和增减。

每程传热管的有效长度取4～7米。

这种换热器传热面积最高达18平方米，故适用于小容量换热。

当内外管壁温差较大时,可在外管设置U形膨胀节或内外管间采用填料函滑动密封，以减小温差应力。

冷板热交换计算
冷板热交换器是一种用于控制流体温度的设备，通常用于工业生产中的加热、冷却和恒温控制等方面。

其工作原理是通过在冷板表面与流体之间进行热量交换来控制流体的温度。

冷板热交换器的计算涉及到多个因素，包括流体的流量、温度、粘度、热导率、冷板表面积和材料等。

以下是冷板热交换器的一些基本计算公式：
1. 热交换量：Q = m * c * ΔT，其中m为流体的质量流量，c为流体的比热容，ΔT为流体的温度差。

2. 冷板表面积：A = Q / (k * ΔT)，其中k为冷板表面传热系数。

3. 热阻：R = 热导率* 厚度/ 面积，其中热导率为材料的热导率，厚度为冷板的厚度，面积为冷板表面积。

需要注意的是，在实际计算中，还需要考虑流体的压力、温度和流量等因素对热交换效率的影响，以及冷板表面的清洁和维护等问题。

因此，在进行冷板热交换器的计算和设计时，应根据实际情况选择合适的计算方法和参数，并进行详细的分析和测试，以确保热交换器的性能和稳定性。
