组态王网络站点连接方式

第十一讲网络连接第一节网络连接说明概述组态王网络结构是真正的客户/服务器模式，客户机和服务器必须安装并同时运行组态王软件（最好是相同版本的）。

在配置网络时要绑定TCP/IP协议，即PC机必须首先是某个局域网上的站点并启动该网。

网络结构如图11-1所示。

客户端图11-1 网络结构图常用站点简介IO服务器：负责进行数据采集的站点。

如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。

IO服务器可以按照需要设置为一个或多个。

报警服务器：存储报警信息的站点。

系统运行时，IO服务器上产生的报警信息将会传输到指定的报警服务器上，经报警服务器验证后，产生和记录报警信息。

历史记录服务器：存储历史数据的站点。

系统运行时，IO服务器上需要存储的历史数据将会传输到指定的历史记录服务器上保存起来。

登录服务器：登录服务器负责网络中用户登录的校验。

在网络中只可以配置一个登录服务器。

校时服务器：统一网络上各个站点的系统时间。

客户端：某个站点被指定为客户后可以访问其指定的服务器。

一个站点被定义为服务器的同时，也可以被指定为其它服务器的客户（如一台机器被指定为校时服务器的同时也可指定为IO服务器的客户）。

第二节网络配置要实现组态王的网络功能，除了具备硬件设施外还必须对组态王各个站点进行网络配置，设置网络参数并定义在网络上进行数据交换的变量、报警数据和历史数据的存储和引用等。

下面以一台服务器和一台客户机为例介绍网络配置的过程。

服务器配置服务器端计算机配置过程如下：1、将组态王的网络工程（即d:\演示工程\我的工程）设置为完全共享。

2、在工程浏览器窗口左侧“工程目录显示区”中双击“系统配置”中的“网络配置”选项，弹出网络配置对话框，对话框配置如图11-2所示。

图11-2 服务器网络参数页对话框“本机节点名”必须是计算机的名称或本机的IP地址。

3、单击网络配置窗口中的“节点类型”属性页，其属性页的配置如图11-3所示。

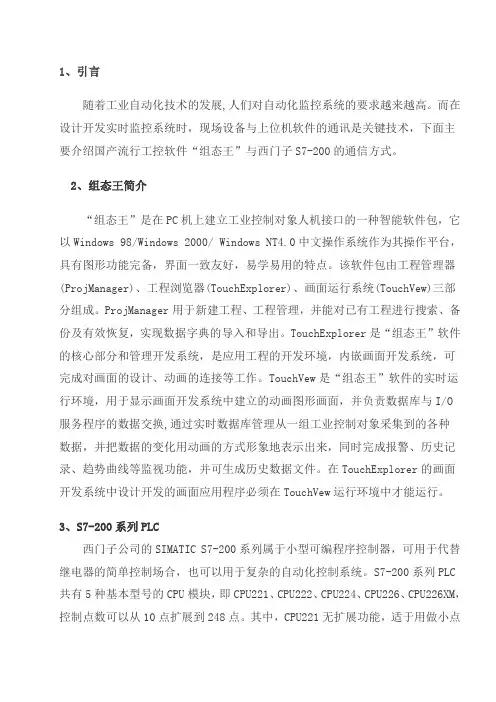

1、引言随着工业自动化技术的发展,人们对自动化监控系统的要求越来越高。

而在设计开发实时监控系统时，现场设备与上位机软件的通讯是关键技术，下面主要介绍国产流行工控软件“组态王”与西门子S7-200的通信方式。

2、组态王简介“组态王”是在PC机上建立工业控制对象人机接口的一种智能软件包，它以Windows 98/Windows 2000/ Windows NT4.0中文操作系统作为其操作平台，具有图形功能完备，界面一致友好，易学易用的特点。

该软件包由工程管理器(ProjManager)、工程浏览器(TouchExplorer)、画面运行系统(TouchVew)三部分组成。

ProjManager用于新建工程、工程管理，并能对已有工程进行搜索、备份及有效恢复，实现数据字典的导入和导出。

TouchExplorer是“组态王”软件的核心部分和管理开发系统，是应用工程的开发环境，内嵌画面开发系统，可完成对画面的设计、动画的连接等工作。

TouchVew是“组态王”软件的实时运行环境，用于显示画面开发系统中建立的动画图形画面，并负责数据库与I/O服务程序的数据交换,通过实时数据库管理从一组工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史记录、趋势曲线等监视功能，并可生成历史数据文件。

在TouchExplorer的画面开发系统中设计开发的画面应用程序必须在TouchVew运行环境中才能运行。

3、S7-200系列PLC西门子公司的SIMATIC S7-200系列属于小型可编程序控制器，可用于代替继电器的简单控制场合，也可以用于复杂的自动化控制系统。

S7-200系列PLC 共有5种基本型号的CPU模块，即CPU221、CPU222、CPU224、CPU226、CPU226XM，控制点数可以从10点扩展到248点。

其中，CPU221无扩展功能，适于用做小点数的微型控制器，CPU222有扩展功能，CPU224是具有较强控制功能的控制器，CPU226和CPU226 XM适用于复杂的中小型控制系统。

第九讲组态王的网络连接第一节网络连接说明概述组态王网络结构是真正的客户/服务器模式，客户机和服务器必须安装WindowsNT/2000操作系统并同时运行组态王软件（最好是相同版本的）。

在配置网络时要绑定TCP/IP协议，即PC机必须首先是某个局域网上的站点并启动该网。

网络结构如图9-1所示：图9-1 网络结构图常用站点简介IO服务器：负责进行数据采集的站点。

如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。

IO服务器可以按照需要设置为一个或多个。

报警服务器：存储报警信息的站点。

系统运行时，IO服务器上产生的报警信息将会传输到指定的报警服务器上，经报警服务器验证后，产生和记录报警信息。

历史记录服务器：存储历史数据的站点。

系统运行时，IO服务器上需要存储的历史数据将会传输到指定的历史记录服务器上保存起来。

登录服务器：登录服务器负责网络中用户登录的校验。

在网络中只可以配置一个登录服务器。

校时服务器：统一网络上各个站点的系统时间。

客户端：某个站点被指定为客户后可以访问其指定的服务器。

一个站点被定义为服务器的同时，也可以被指定为其它服务器的客户（如一台机器被指定为校时服务器的同时也可指定为IO服务器的客户）。

第二节网络配置要实现组态王的网络功能，除了具备硬件设施外还必须对组态王各个站点进行网络配置，设置网络参数并定义在网络上进行数据交换的变量、报警数据和历史数据的存储和引用等。

下面以一台服务器和一台客户机为例介绍网络配置的过程。

服务器配置服务器端计算机配置过程如下：1、将组态王的网络工程（即d:\peixun\我的工程）设置为完全共享。

2、在工程浏览器窗口左侧“工程目录显示区”中双击“系统配置”中的“网络配置”选项，弹出网络配置对话框，对话框配置如图9-2所示：图9-2服务器网络参数页对话框“本机节点名”必须是计算机的名称或本机的IP地址。

3、单击网络配置窗口中的“节点类型”属性页，其属性页的配置如图9-3所示：图9-3服务器节点类型页对话框设置完成后本机器就具备了五种功能，它既是登录服务器又是IO服务器、报警服务器和历史记录服务器，同时又实现了历史数据备份的功能。

组态王和永宏PLC网口通讯在工业领域中，自动化控制是一项重要的技术，它能够提高生产效率、降低成本，并增强产品的可靠性。

而在自动化控制系统中，PLC（可编程逻辑控制器）是一种非常常见的设备。

而组态王，则是一款常用于与PLC通讯的软件，而永宏PLC则是国内较为常见的PLC品牌之一。

本文将探讨组态王和永宏PLC之间的网口通讯。

网口通讯是目前工控领域中常见的一种通讯模式。

通过以太网网口来实现设备间的数据交换，提高了通讯速度和可靠性。

对于组态王与永宏PLC之间的网口通讯，可以通过简单的设置来实现。

首先，我们需要确保组态王和永宏PLC之间的硬件连接正常。

一般情况下，组态王和永宏PLC之间通过以太网线连接。

确保网络线路连接无误，并且连接的接口工作正常。

另外，还需要确认组态王和永宏PLC的IP地址设置，确保它们在同一个网络段内。

接下来，在组态王的软件界面中，选择“通讯管理”或者类似的选项，点击“添加通讯口”。

在弹出的对话框中，选择网口通讯，并填写相应的参数。

一般情况下，需要填写IP地址、端口号、PLC站号等信息。

根据实际情况填写完毕后，保存并关闭对话框。

在组态王的编程界面中，选择要与永宏PLC通讯的页面或对象。

通过设置相关的数据项，可以实现与永宏PLC之间的数据交互。

例如，可以设置读取永宏PLC的某个寄存器的数值，并在组态王的界面上进行显示或处理。

同样地，也可以通过组态王设置的数据项，向永宏PLC中的指定寄存器写入数据。

通过上述的设置，就可以实现组态王和永宏PLC之间的网口通讯。

而在实际的应用中，还可以根据具体需要，进行更加复杂的通讯设置。

例如，可以设置定时读取永宏PLC的数据，实现实时监控和数据处理。

另外，还可以设置异常报警的功能，当永宏PLC的某个值超出设定的范围时，自动触发报警操作。

组态王和永宏PLC之间的网口通讯在自动化控制领域中扮演着重要的角色。

通过这种通讯方式，可以实现设备之间的高效数据交换，为生产过程提供良好的支持。

实例丨组态王与S7-300PLC的以太网连接西门子s7-300PLC的硬件组态新建一个项目名为项目除尘，添加一个S7-300站点，打开硬件组态将CPU314和各输入输出模块，CP343-1 Lean通信模块插入到硬件组态，如图所示设置CP343-1通信模块地址保存并编译，设置PG/PC接口为TCP/IP,将SIMATIC 300站点下载到PLC。

组态王的设置打开组态王，新建一个项目名称为项目除尘的项目点击设备COM1口，在右侧新建一个S7-300设备，设备地址格式:PLC的IP地址：机架号：CPU槽号设备连接完成以后，打开数据词典。

点击新建变量，就可以在组态王下创建s7-300PLC的相关变量连接了。

组态王中变量的数据类型与一般程序设计语言中的变量比较类似，主要有以下几种，新建变量的时候要注意区分：l 实型变量类似一般程序设计语言中的浮点型变量，用于表示浮点（float）型数据，取值范围-3.40E+38～+3.40E+38，有效值7位。

l 离散变量类似一般程序设计语言中的布尔（BOOL）变量，只有0，1两种取值，用于表示一些开关量。

l 字符串型变量类似一般程序设计语言中的字符串变量，可用于记录一些有特定含义的字符串，如名称，密码等，该类型变量可以进行比较运算和赋值运算。

字符串长度最大值为128个字符。

l 整数变量类似一般程序设计语言中的有符号长整数型变量，用于表示带符号的整型数据，取值范围（-2147483648)～2147483647。

l 结构变量在变量类型的下拉列表框中会自动列出已定义的结构变量，一个结构变量作为一种变量类型，结构变量下可包含多个成员，每一个成员就是一个基本变量，成员类型可以为：内存离散、内存整型、内存实型、内存字符串、IO离散、IO整型、IO实型、IO字符串。

这样就完成了组态王与PLC的以太网连接。

作者简介：井运资深电气工程师，设备管理高级工程师，从事电气行业十余载，在国内某大型上市企业担任技术主管，对高低压电气，自控仪表等都有深入的研究，熟悉多品牌PLC编程与画面组态的制作与应用。

带网口plc怎么和组态王通讯带网口的PLC是一种先进的自动化设备，它具有高效的数据通信能力，可以与计算机、监控系统等设备进行互联互通。

而组态王作为一款强大的工业软件，被广泛应用于自动化控制领域。

本文将探讨带网口PLC如何与组态王进行通讯，让读者对PLC和组态王的联接有更深入的了解。

一、了解带网口PLC的基本原理带网口的PLC是通过以太网接口实现数据通信的，它通过网络将PLC与其他设备连接起来，实现数据的实时传输和远程控制。

网口PLC具有多个通信口，可以同时与多个设备通讯，这为实现工业自动化控制系统的高效运行提供了条件。

二、组态王的基本概述组态王是一款强大的工业软件，它具有友好的界面和丰富的功能，可以实现对PLC的监控和控制。

组态王支持多种通信协议，包括Modbus、Ethernet/IP等，可以与各种设备进行通信，并实现数据的采集、传输和分析。

三、PLC与组态王的通讯设置1. 首先，在组态王的界面上，选择PLC型号和通讯口，设置好通信协议和参数，如IP地址、端口号等。

2. 然后，在PLC的编程软件中，选择相应的通信模块，设置好IP地址、端口号等参数。

确保PLC与组态王使用的通信协议一致，并且IP地址和端口号相匹配。

3. 接下来，在组态王中添加PLC设备，根据PLC型号和通讯口设置好通信参数。

点击“连接”按钮，建立PLC与组态王之间的连接。

4. 最后，通过组态王的界面，实现对PLC的监控和控制。

可以读取PLC的状态、数据等信息，并进行相应的操作和调整。

同时，组态王还提供了数据分析和报表功能，可以对PLC的运行情况进行全面的监测和分析。

四、PLC与组态王通讯的优势1. 实时监控：通过PLC与组态王的通讯，可以实时监控PLC设备的运行状态，包括设备的温度、压力、电流等参数，同时可以监测设备的报警信息，确保设备的正常运行。

2. 远程控制：通过组态王的界面，可以对PLC进行远程控制，包括设备的启停、调速、调温等操作。

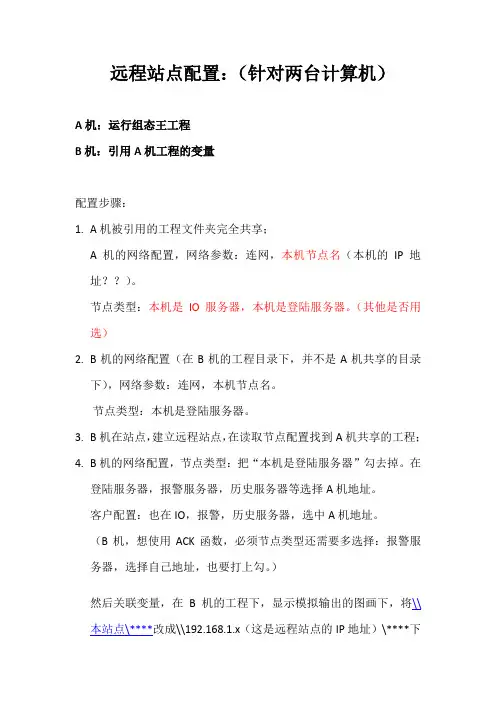

远程站点配置：（针对两台计算机）A机：运行组态王工程B机：引用A机工程的变量配置步骤：1.A机被引用的工程文件夹完全共享；A机的网络配置，网络参数：连网，本机节点名（本机的IP地址？？）。

节点类型：本机是IO服务器，本机是登陆服务器。

（其他是否用选）2.B机的网络配置（在B机的工程目录下，并不是A机共享的目录下），网络参数：连网，本机节点名。

节点类型：本机是登陆服务器。

3.B机在站点，建立远程站点，在读取节点配置找到A机共享的工程；4.B机的网络配置，节点类型：把“本机是登陆服务器”勾去掉。

在登陆服务器，报警服务器，历史服务器等选择A机地址。

客户配置：也在IO，报警，历史服务器，选中A机地址。

（B机，想使用ACK函数，必须节点类型还需要多选择：报警服务器，选择自己地址，也要打上勾。

）然后关联变量，在B机的工程下，显示模拟输出的图画下，将\\本站点\****改成\\192.168.1.x（这是远程站点的IP地址）\****下的那些变量，就完成了引用远程站点的变量。

. 如果远程站点做为客户端获取服务端变量的值，“节点类型”必需选中要登录的服务器名，“客户配置”必需选中“客户”以及“I/O服务器”；同样，如果远程服务器为“报警服务器”“历史服务器”，在“客户配置”中也必需选中相应的内容。

要是B工程WEB发布，想在WEB端能看到B从A引用过来的变量的历史数据或者曲线，则所要做的配置步骤如下：1. A机被引用的工程文件夹完全共享；A机的网络配置，网络参数：连网，本机节点名。

节点类型：本机是IO服务器，本机是登陆服务器。

本机是历史记录服务器（一定要选，否则，B机查找不到引用过来的变量的历史数据）；2. B机的网络配置，网络参数：连网，本机节点名。

节点类型：本机是登陆服务器。

3.B机在站点，建立远程站点，在读取节点配置找到A机共享的工程；4.B机的网络配置，节点类型：本机是登陆服务器，本机是历史记录服务器。

（其他比如A机的IP什么的都不需要选择）客户配置：把“客户”勾上。

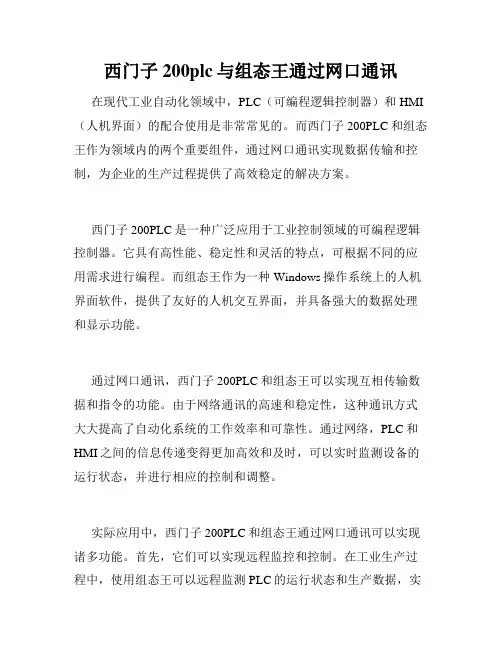

西门子200plc与组态王通过网口通讯在现代工业自动化领域中，PLC（可编程逻辑控制器）和HMI （人机界面）的配合使用是非常常见的。

而西门子200PLC和组态王作为领域内的两个重要组件，通过网口通讯实现数据传输和控制，为企业的生产过程提供了高效稳定的解决方案。

西门子200PLC是一种广泛应用于工业控制领域的可编程逻辑控制器。

它具有高性能、稳定性和灵活的特点，可根据不同的应用需求进行编程。

而组态王作为一种Windows操作系统上的人机界面软件，提供了友好的人机交互界面，并具备强大的数据处理和显示功能。

通过网口通讯，西门子200PLC和组态王可以实现互相传输数据和指令的功能。

由于网络通讯的高速和稳定性，这种通讯方式大大提高了自动化系统的工作效率和可靠性。

通过网络，PLC和HMI之间的信息传递变得更加高效和及时，可以实时监测设备的运行状态，并进行相应的控制和调整。

实际应用中，西门子200PLC和组态王通过网口通讯可以实现诸多功能。

首先，它们可以实现远程监控和控制。

在工业生产过程中，使用组态王可以远程监测PLC的运行状态和生产数据，实时了解设备的工作情况，并做出相应的调整。

这些远程监控和控制功能大大提高了生产的灵活性和故障处理能力。

其次，通过网口通讯，西门子200PLC和组态王可以实现数据传输和共享。

PLC作为自动化设备的控制中心，可以将采集到的数据通过网口传输给组态王进行分析和显示，并可以将组态王处理后的数据传输给PLC进行相应的控制。

这种数据传输和共享的方式，可以使企业在生产过程中更加准确地掌握设备的运行情况，从而做出更加合理的决策。

此外，通过网口通讯，西门子200PLC和组态王还可以实现与其他设备的连接。

例如，通过网口通讯，可以连接到智能传感器、变频器等设备，实现与其它设备的联动控制。

这样一来，自动化系统的功能得到了进一步的扩展，生产过程的自动化程度也得到了进一步的提高。

总体来说，通过网口通讯，西门子200PLC和组态王实现了自动化系统的高效稳定运行。

一、服务器工程设置
1、将服务器工程文件夹共享
2、进入服务器工程的开发，打开系统配置------网络配置，在网络参数选显卡中设
置成联网，本机节点名一般设置成本机IP
在节点类型选项卡中选择服务器类型，如下图所示：
3、以上设置完成后服务工程即设置完成。

二、发布工程设置
发布工程可以重新做，也可以通过修改服务器工程而来
1、进入发布工程的开发，打开系统配置------网络配置，在网络参数选显卡中设置
成联网，本机节点名一般设置成本机IP
在节点类型选项卡中先选择本机是登录服务器，如下图所示：。

plc怎么用网口与组态王通讯PLC（可编程逻辑控制器）是一种常用于自动化控制系统的设备，它可以接收各种信号并根据事先设定的程序完成相应的控制任务。

现如今，PLC与组态软件的结合已成为工业领域中常见的自动化方案。

其中，PLC通过网口与组态王通讯，极大地方便了控制系统的调试和维护工作。

一、PLC与组态王的基本概念1. PLC：PLC是一种专门用于工业控制和自动化领域的电子设备。

它通过输入输出模块与外部设备进行连接，并利用其内部的存储和处理单元完成各种逻辑和运算任务。

通过编程，可以实现各种自动化控制操作。

2. 组态王：组态王是一种常用的人机界面软件，它能够将PLC 的内部逻辑与人机交互界面进行无缝连接。

用户可以通过组态王软件对PLC进行编程和配置，使得PLC能够根据需要执行相应的控制命令。

二、PLC与组态王通讯的方式PLC与组态王之间的通讯方式主要有网口通讯、串口通讯等。

其中，网口通讯方式由于其速度快、传输距离远等优点得到了广泛应用。

1. 网口通讯原理：PLC通过网口与工控机或者上位机相连，利用网线进行数据传输。

在通讯过程中，PLC和组态王之间会通过一些协议实现数据的传输和交换。

2. 网口通讯配置：首先，确定PLC和组态王之间的连接方式，包括网线的连接和IP地址的配置。

其次，在组态王软件中进行相应的设置，例如选择PLC型号、设置通讯协议等。

三、PLC与组态王的应用场景PLC与组态王通讯的应用场景非常广泛，主要包括以下几个方面：1. 自动化生产线控制：如汽车制造、电子设备生产等工业领域，PLC与组态王的结合可以实现生产线的自动化控制，提高生产效率和质量。

2. 智能楼宇系统：PLC与组态王的应用使得楼宇自控系统更加智能化。

通过组态王软件，用户可以对楼宇的照明、空调、安防等设备进行集中控制。

3. 智能家居系统：通过PLC与组态王的结合，可以实现家居设备的智能控制和管理。

例如，用户可以通过手机上的组态王APP控制家中的照明、洗衣机、音响等设备。

网络配置实例在组成网络系统时，各站点上的工程路径必须完全共享给网络上的用户，以方便工程站点网络配置。

下面以一个具体的网络工程实例来说明组态王的网络配置及应用。

如图21.8，为网络结构图。

图21.8 示例网络结构图注意：远程站点上的工程所在的路径的文件夹必须设置为完全共享，否则会出现开发系统读取远程变量失败的现象。

并且远程站点的组态王工程的网络配置中必须设置为“连网”。

否则建立系统会出现如下图提示：在该网络结构中，有以下几种站点：1.两个IO采集站，负责IO数据采集和控制。

要求IO采集站要看到报警信息和历史数据。

2.一个数据服务器，承担报警服务器、登录服务器和历史记录服务器的角色。

也作为中控室的调度站。

3.一个或多个客户端，浏览IO采集站上的实时数据，查看各IO站点的报警信息，查询各IO站点的历史记录，可以实现对IO 站点连接设备的控制。

网络配置步骤：1.首先配置数据服务器站点。

进入数据服务器站点上的工程浏览器，打开网络配置对话框，选择“连网模式”。

在主机节点名中输入本机的计算机名称或IP地址，如在本例中计算机名为“数据服务器”。

网络参数按照默认值，其它项目不用修改。

如图21.9所示。

图21.9 数据服务器网络参数配置2.在节点类型对话框中，选择“本机是登录服务器”、“本机是报警服务器”、“本机是历史记录服务器”选项。

为了保证网络时钟的一致，也可以在这里选择“本机是校时服务器”，然后输入校时间隔，或按默认值。

如图21.10所示。

配置完成后，单击“确定”按钮，关闭对话框，暂时完成该站点的网络配置。

该节点网络配置在其它站点配置完成后还需要继续进行。

图21.10 数据服务器节点类型配置3.接下来配置IO采集站，首先配置IO采集站1。

在采集站1的节点名称中输入本机节点名，如本例中为“IO采集站1”。

其它选项不用修改。

如图21.11所示。

网络中个连接节点上的网络参数设置应该是一致的。

图21.11 网络中IO采集站的网络参数配置4.在“节点类型”中选择“本机是IO服务器”选项。

网络站点连接方式
网络站点方式通常是将直接连接IO采集设备的组态王站点作为服务器站点，网络上的其他组态王站点可以作为客户端来定义服务器站点作为网络站点设备，然后在客户端上定义变量与该网络站点设备上的变量连接，防温实时数据。

此连网方式的特点如下：
1：此方案客户端均可以读写到服务器站点上的实时数据。

2：此方案客户端可以在本机上直接进行历史数据记录，产生报警，报表等。

具体方法操作如下：
1：服务器（触摸屏）端的配置：
打开工程浏览器系统配置，找到网络配置打开，如下图:
选择连网选项，在本机节点名里输入本机机器名或IP地址，如上图。

然后再打开‘节点类型’属性，选中所有选项，如下图
打开工程浏览器系统配置，找到网络配置打开，选择‘单机’模式，如下图：
然后再工程浏览器里的‘系统’里，找到‘设备’，打开网络站点，点击新建，在机器名里输入服务器（触摸屏）的IP地址如下图：
然后打开工程浏览器‘变量’，点击变量，打开下图：
在连接设备选项上选中IP地址，如上图，点击确定就可以了。

组态王与plc的网口通讯组态王（SCADA）与PLC（可编程逻辑控制器）之间的网口通讯是现代自动化控制系统中至关重要的一环。

这种通讯方式使得组态王可以通过与PLC的网络连接来实时监控和控制远程设备。

在本文中，我们将探讨网口通讯的工作原理、应用场景和优势。

首先，让我们了解一下组态王与PLC的基本概念。

组态王是一种监控和控制软件，它可以将多个设备的数据整合在一个界面上，进行实时监控和远程操作。

而PLC是一种专用的工控计算机，它负责实时控制和监测生产过程。

通过组态王与PLC的网口通讯，我们可以实现实时数据的传输和远程控制的功能。

那么，网口通讯的工作原理是什么呢？通常情况下，组态王和PLC之间通过以太网或串口进行连接。

使用以太网连接时，组态王和PLC需要在同一个局域网中，并配置好各自的IP地址和端口号。

一旦连接建立，组态王可以向PLC发送指令，PLC接收到指令后执行相应的操作，并将执行结果返回给组态王。

网口通讯的应用场景非常广泛。

在工业控制系统中，组态王与PLC的网口通讯可以实现对各种设备的监控和控制，如生产线的自动化控制、设备的运行状态监测等。

在能源管理系统中，网口通讯可以实现对电力、燃气等资源的实时监测，以及对各种设备的远程操作。

此外，网口通讯还可以应用于交通、建筑、环境监测等领域，实现对各种系统的智能化管理。

那么，网口通讯相比于其他通讯方式有什么优势呢？首先，网口通讯具有较高的传输速度和稳定性，可以实现实时数据的传输和远程控制。

其次，网口通讯支持多对多的连接方式，可以同时与多个PLC进行通讯，实现对多个设备的控制和监测。

此外，网口通讯还支持远程升级和维护，可以通过网络对PLC进行固件升级和程序调试，大大提高了系统的可维护性和可靠性。

然而，网口通讯也有一些限制和挑战。

网络安全性是一个重要的问题，组态王和PLC需要采取各种措施来保护网络免受恶意攻击。

此外，网络环境的稳定性和可靠性也是一个挑战，不稳定的网络连接可能导致通讯中断或数据丢失。

组态王⽹络联机组态王⽹络联机实现⽬的：（1）、远程客户站能够监视（控制）现场I/O站的数据。

（2）、在客户站⾥建⽴⽇报表记录远程I/O站数据（3）、在客户站上控制I/O站灯开关。

准备⼯作：（1）、两台PC电脑，XP系统，同版本6.55组态王软件。

（2）、交叉⽹线⼀根（⽤于两台电脑直连）。

（3）、组态王软件的⼯程项⽬⽂件要求设置为【完全共享】。

1、⽹络构架IO服务器：负责进⾏数据采集的站点。

如果某个站点虽然连接了设备，但没有定义其为IO服务器，那这个站点采集的数据不向⽹络上发布，远程⽆法接收数据。

登录服务器：登录服务器在整个系统⽹络中是唯⼀的,它拥有⽹络中唯⼀的⽤户列表.当⽤户在⽹络上建⽴任何⼀个其它站点时，必须选择该服务器。

客户：某个站点被指定为客户，可以访问其指定的服务器。

⼀个站点被定义为服务器的同时，也可以被指定为其它服务器的客户。

本例中登录服务器被指定为IO服务器的客户。

2、先设置两台PC机在同⼀⼯作组内，设置好后在“⽹上邻居”-“查看⼯作组计算机”-可以看到对⽅电脑。

3、分别设置两组态王软件的项⽬⼯程⽂件为“完全共享”在“权限”⾥允许可“更改-读取”。

4、先设置I/O站，打开组态王软件，在⽹络设置⾥设置“⽹络参数”-联⽹，“节点类型”-本机是I/O服务器，（连本机是登陆服务器也选上，组⽹完成后再撤销，不然过不了）。

5、在“站点”内点右键新建“远程站点”“读取节点配置”选择“⽹络邻居”-选择对⽅电脑的组态王共享⼯程⽂件，⾄此可看到远程站的组态王数据词典“客户配置”选本机是客户端，其他设置⼀样。

完成后也可看到对⽅数据词典。

7、组⽹完成，撤销I/O站“本机是服务器选项”。

8、建⽴I/O站的数据词典及⼯程画⾯，然后运⾏。

9、在客户站的“站点”⾥删掉原有的远程站数据词典，重新加⼊（因为远程站新建的变量采集不到必须重加才可），读到后在画⾯⾥关联需要的远程站变量。

10、在客户站⾥建⽴⽇报表记录远程站数据。
