TEM透射电镜中的电子衍射及分析(实例)[精制材料]

TEM分析中电子衍射花样的标定原理第一节 电子衍射的原理1.1 电子衍射谱的种类在透射电镜的衍射花样中，对于不同的试样，采用不同的衍射方式时，可以观察到多种形式的衍射结果。

如单晶电子衍射花样，多晶电子衍射花样，非晶电子衍射花样，会聚束电子衍射花样，菊池花样等。

而且由于晶体本身的结构特点也会在电子衍射花样中体现出来，如有序相的电子衍射花样会具有其本身的特点，另外，由于二次衍射等会使电子衍射花样变得更加复杂。

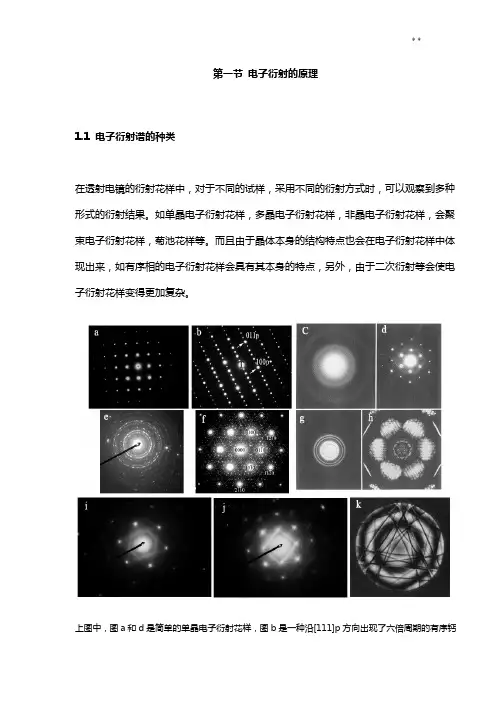

上图中，图a和d是简单的单晶电子衍射花样，图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样（有序相的电子衍射花样）；图c是非晶的电子衍射结果，图e和g是多晶电子的衍射花样；图f是二次衍射花样，由于二次衍射的存在，使得每个斑点周围都出现了大量的卫星斑；图i和j是典型的菊池花样；图h和k是会聚束电子衍射花样。

在弄清楚为什么会出现上面那些不同的衍射结果之前，我们应该先搞清楚电子衍射的产生原理。

电子衍射花样产生的原理与X 射线并没有本质的区别，但由于电子的波长非常短，使得电子衍射有其自身的特点。

1.2 电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时，我们其实是把样品当成了一个几何点，但实际的样品总是有大小的，因此从样品中出来的光线严格地讲不能当成是一支光线。

之所以我们能够用厄瓦尔德来讨论问题，完全是由于反射球足够大，存在一种近似关系。

如果要严格地理解电子衍射的形成原理，就有必要搞清楚两个概念：Fresnel（菲涅尔）衍射和Fraunhofer（夫朗和费）衍射。

所谓Fresnel（菲涅尔）衍射又称为近场衍射，而Fraunhofer（夫朗和费）衍射又称为远场衍射.在透射电子显微分析中，即有Fresnel（菲涅尔）衍射（近场衍射）现象，同时也有Fraunhofer（夫朗和费）衍射（远场衍射）。

Fresnel（菲涅尔）衍射（近场衍射）现象主要在图像模式下出现，而Fraunhofer（夫朗和费）衍射（远场衍射）主要是在衍射情况下出现。

TEM分析中电子衍射花样的标定原理第一节 电子衍射的原理1.1 电子衍射谱的种类在透射电镜的衍射花样中，对于不同的试样，采用不同的衍射方式时，可以观察到多种形式的衍射结果。

如单晶电子衍射花样，多晶电子衍射花样，非晶电子衍射花样，会聚束电子衍射花样，菊池花样等。

而且由于晶体本身的结构特点也会在电子衍射花样中体现出来，如有序相的电子衍射花样会具有其本身的特点，另外，由于二次衍射等会使电子衍射花样变得更加复杂。

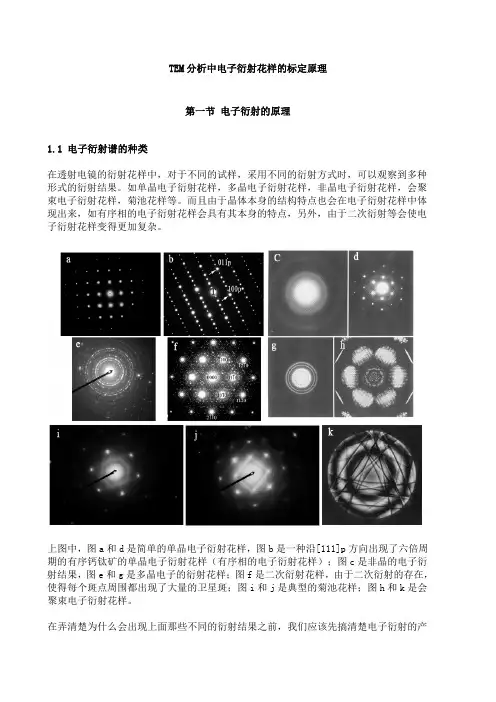

上图中，图a和d是简单的单晶电子衍射花样，图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样（有序相的电子衍射花样）；图c是非晶的电子衍射结果，图e和g是多晶电子的衍射花样；图f是二次衍射花样，由于二次衍射的存在，使得每个斑点周围都出现了大量的卫星斑；图i和j是典型的菊池花样；图h和k是会聚束电子衍射花样。

在弄清楚为什么会出现上面那些不同的衍射结果之前，我们应该先搞清楚电子衍射的产生原理。

电子衍射花样产生的原理与X 射线并没有本质的区别，但由于电子的波长非常短，使得电子衍射有其自身的特点。

1.2 电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时，我们其实是把样品当成了一个几何点，但实际的样品总是有大小的，因此从样品中出来的光线严格地讲不能当成是一支光线。

之所以我们能够用厄瓦尔德来讨论问题，完全是由于反射球足够大，存在一种近似关系。

如果要严格地理解电子衍射的形成原理，就有必要搞清楚两个概念：Fresnel（菲涅尔）衍射和Fraunhofer（夫朗和费）衍射。

所谓Fresnel（菲涅尔）衍射又称为近场衍射，而Fraunhofer（夫朗和费）衍射又称为远场衍射.在透射电子显微分析中，即有Fresnel（菲涅尔）衍射（近场衍射）现象，同时也有Fraunhofer（夫朗和费）衍射（远场衍射）。

Fresnel（菲涅尔）衍射（近场衍射）现象主要在图像模式下出现，而Fraunhofer（夫朗和费）衍射（远场衍射）主要是在衍射情况下出现。

第一节电子衍射的原理1.1 电子衍射谱的种类在透射电镜的衍射花样中，对于不同的试样，采用不同的衍射方式时，可以观察到多种形式的衍射结果。

如单晶电子衍射花样，多晶电子衍射花样，非晶电子衍射花样，会聚束电子衍射花样，菊池花样等。

而且由于晶体本身的结构特点也会在电子衍射花样中体现出来，如有序相的电子衍射花样会具有其本身的特点，另外，由于二次衍射等会使电子衍射花样变得更加复杂。

上图中，图a和d是简单的单晶电子衍射花样，图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样（有序相的电子衍射花样）；图c是非晶的电子衍射结果，图e和g是多晶电子的衍射花样；图f是二次衍射花样，由于二次衍射的存在，使得每个斑点周围都出现了大量的卫星斑；图i和j是典型的菊池花样；图h和k是会聚束电子衍射花样。

在弄清楚为什么会出现上面那些不同的衍射结果之前，我们应该先搞清楚电子衍射的产生原理。

电子衍射花样产生的原理与X 射线并没有本质的区别，但由于电子的波长非常短，使得电子衍射有其自身的特点。

1.2 电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时，我们其实是把样品当成了一个几何点，但实际的样品总是有大小的，因此从样品中出来的光线严格地讲不能当成是一支光线。

之所以我们能够用厄瓦尔德来讨论问题，完全是由于反射球足够大，存在一种近似关系。

如果要严格地理解电子衍射的形成原理，就有必要搞清楚两个概念：Fresnel（菲涅尔）衍射和Fraunhofer（夫朗和费）衍射。

所谓Fresnel（菲涅尔）衍射又称为近场衍射，而Fraunhofer（夫朗和费）衍射又称为远场衍射.在透射电子显微分析中，即有Fresnel（菲涅尔）衍射（近场衍射）现象，同时也有Fraunhofer（夫朗和费）衍射（远场衍射）。

Fresnel（菲涅尔）衍射（近场衍射）现象主要在图像模式下出现，而Fraunhofer（夫朗和费）衍射（远场衍射）主要是在衍射情况下出现。

TEM分析中电子衍射花样的标定原理第一节 电子衍射的原理1.1 电子衍射谱的种类在透射电镜的衍射花样中，对于不同的试样，采用不同的衍射方式时，可以观察到多种形式的衍射结果。

如单晶电子衍射花样，多晶电子衍射花样，非晶电子衍射花样，会聚束电子衍射花样，菊池花样等。

而且由于晶体本身的结构特点也会在电子衍射花样中体现出来，如有序相的电子衍射花样会具有其本身的特点，另外，由于二次衍射等会使电子衍射花样变得更加复杂。

上图中，图a和d是简单的单晶电子衍射花样，图b是一种沿[111]p方向出现了六倍周期的有序钙钛矿的单晶电子衍射花样（有序相的电子衍射花样）；图c是非晶的电子衍射结果，图e和g是多晶电子的衍射花样；图f是二次衍射花样，由于二次衍射的存在，使得每个斑点周围都出现了大量的卫星斑；图i和j是典型的菊池花样；图h和k是会聚束电子衍射花样。

在弄清楚为什么会出现上面那些不同的衍射结果之前，我们应该先搞清楚电子衍射的产生原理。

电子衍射花样产生的原理与X 射线并没有本质的区别，但由于电子的波长非常短，使得电子衍射有其自身的特点。

1.2 电子衍射谱的成像原理在用厄瓦尔德球讨论X射线或者电子衍射的成像几何原理时，我们其实是把样品当成了一个几何点，但实际的样品总是有大小的，因此从样品中出来的光线严格地讲不能当成是一支光线。

之所以我们能够用厄瓦尔德来讨论问题，完全是由于反射球足够大，存在一种近似关系。

如果要严格地理解电子衍射的形成原理，就有必要搞清楚两个概念：Fresnel（菲涅尔）衍射和Fraunhofer（夫朗和费）衍射。

所谓Fresnel（菲涅尔）衍射又称为近场衍射，而Fraunhofer（夫朗和费）衍射又称为远场衍射.在透射电子显微分析中，即有Fresnel（菲涅尔）衍射（近场衍射）现象，同时也有Fraunhofer（夫朗和费）衍射（远场衍射）。

Fresnel（菲涅尔）衍射（近场衍射）现象主要在图像模式下出现，而Fraunhofer（夫朗和费）衍射（远场衍射）主要是在衍射情况下出现。

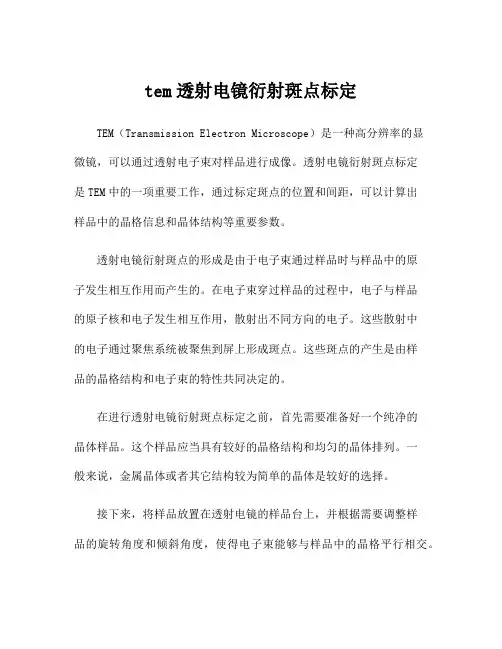

tem透射电镜衍射斑点标定TEM（Transmission Electron Microscope）是一种高分辨率的显微镜，可以通过透射电子束对样品进行成像。

透射电镜衍射斑点标定是TEM中的一项重要工作，通过标定斑点的位置和间距，可以计算出样品中的晶格信息和晶体结构等重要参数。

透射电镜衍射斑点的形成是由于电子束通过样品时与样品中的原子发生相互作用而产生的。

在电子束穿过样品的过程中，电子与样品的原子核和电子发生相互作用，散射出不同方向的电子。

这些散射中的电子通过聚焦系统被聚焦到屏上形成斑点。

这些斑点的产生是由样品的晶格结构和电子束的特性共同决定的。

在进行透射电镜衍射斑点标定之前，首先需要准备好一个纯净的晶体样品。

这个样品应当具有较好的晶格结构和均匀的晶体排列。

一般来说，金属晶体或者其它结构较为简单的晶体是较好的选择。

接下来，将样品放置在透射电镜的样品台上，并根据需要调整样品的旋转角度和倾斜角度，使得电子束能够与样品中的晶格平行相交。

通过调整电子束的聚焦和对准系统，使得电子束能够通过样品并被聚焦到屏幕上。

在得到了透射电镜衍射斑点的图像后，我们可以开始进行标定。

首先，需要测量斑点的位置和间距。

通过使用专门的软件或者直接在屏幕上进行测量，可以得到斑点的位置坐标。

然后，根据斑点的位置，可以计算出不同斑点之间的距离。

在进行斑点标定时，需要注意以下几个问题：1.确保分析的样品质量好，晶格结构均匀。

这样才能得到准确的斑点信息。

2.注意调整样品的旋转角度和倾斜角度，使得电子束能够与样品中的晶格平行相交。

这样才能得到清晰的斑点图像。

3.在进行斑点标定时，需要保证斑点的分辨率足够高，以便能够准确测量斑点的位置坐标和间距。

4.在标定时，可以参照标准样品的斑点图案进行对比和校准，以提高标定的准确性。

透射电镜衍射斑点标定是一项比较复杂的工作，需要一定的经验和技术。

通过标定斑点的位置和间距，我们可以获得样品的晶格信息和晶体结构等重要参数，为后续的研究和分析提供基础数据。

透射电镜衍射斑点分析简介透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种通过电子束与样品相互作用，利用透射方式观察样品内部结构的高分辨率显微镜。

TEM的一个重要应用就是利用电子的衍射现象来研究样品的晶体结构。

在TEM中，电子束通过样品时会与样品中的原子相互作用，形成衍射斑点（diffraction spots）。

衍射斑点的分析可以提供许多有关样品结构的信息，包括晶格常数、晶体对称性、晶体缺陷等。

在本文中，我们将介绍透射电子显微镜衍射斑点的分析方法，包括数据采集、图像处理和衍射斑点解析。

数据采集在TEM中进行衍射斑点分析之前，首先需要采集衍射图像。

具体的数据采集方法可以根据样品和仪器的特性进行调整，但通常的步骤如下：1.确保样品准备充分，如将样品制成薄片，使电子束能够透过样品而不发生重叠散射。

2.调整TEM仪器的参数，如对准电子束、选择合适的放大倍数和调整聚焦等。

3.选择合适的衍射模式，如选区电子衍射（Selected Area ElectronDiffraction，SAED）模式或更广的场发射电子衍射（Convergent BeamElectron Diffraction，CBED）模式。

4.通过调整TEM的光学系统，将衍射斑点聚焦到相机上，并进行曝光，采集图像数据。

图像处理获得衍射图像后，接下来需要进行图像处理，以便更好地观察和分析衍射斑点。

图像处理的主要步骤包括：1.图像校正：根据TEM仪器的参数，进行图像校正，消除畸变和噪声。

2.区域选择：根据需要分析的衍射斑点和背景，选择感兴趣的区域，并进行裁剪和缩放。

3.对比度增强：通过调整图像的亮度和对比度，增强衍射斑点的清晰度。

4.噪声去除：使用滤波算法去除图像中的噪声，以便更好地观察衍射斑点。

图像处理的目的是提取出清晰、准确的衍射斑点图像，为后续的分析提供更好的数据基础。

衍射斑点解析通过合适的图像处理，可以得到清晰的衍射斑点图像。
