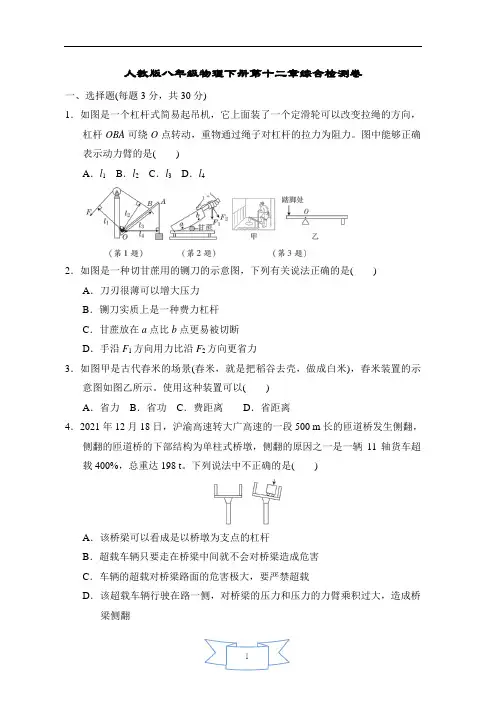

人教版八年级物理下册第十二章综合检测卷一、选择题(每题3分，共30分)1．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力。

图中能够正确表示动力臂的是()A．l1B．l2C．l3D．l42．如图是一种切甘蔗用的铡刀的示意图，下列有关说法正确的是() A．刀刃很薄可以增大压力B．铡刀实质上是一种费力杠杆C．甘蔗放在a点比b点更易被切断D．手沿F1方向用力比沿F2方向更省力3．如图甲是古代舂米的场景(舂米，就是把稻谷去壳，做成白米)，舂米装置的示意图如图乙所示。

使用这种装置可以()A．省力B．省功C．费距离D．省距离4．2021年12月18日，沪渝高速转大广高速的一段500 m长的匝道桥发生侧翻，侧翻的匝道桥的下部结构为单柱式桥墩，侧翻的原因之一是一辆11轴货车超载400%，总重达198 t。

下列说法中不正确的是()A．该桥梁可以看成是以桥墩为支点的杠杆B．超载车辆只要走在桥梁中间就不会对桥梁造成危害C．车辆的超载对桥梁路面的危害极大，要严禁超载D．该超载车辆行驶在路一侧，对桥梁的压力和压力的力臂乘积过大，造成桥梁侧翻5．如图是某兴趣小组用轻质杆制作的杆秤，经测试发现量程偏小。

下列操作能使杆秤量程变大的是()A．将a点向左移B．将b点向右移C．换一个质量较小的秤砣D．将a、b点都向左移等长距离6．如图所示，在研究动滑轮特点的实验中，如果物体重为1 N，不计动滑轮重、绳重及摩擦，则弹簧测力计的读数为()A．0.5 NB．1 NC．1.5 ND．2 N7．如图所示是高空作业的师傅在美化楼体外墙的结构原理图，已知吊篮的质量为50 kg，工人及工具的总重为600 N，绳子自由端的拉力的大小为500 N。

在电动机拉力的作用下，吊篮在10 s内上升了2 m，不计绳重和摩擦，则下列说法正确的是()A．绳子自由端拉动的速度为0.2 m/sB．整个装置的机械效率为73.3%C．若绳子的最大承受能力是600 N，则吊篮中的工人与工具的总重不能超过900 ND．装置动滑轮的重力为200 N8．如图所示，在拉力F作用下，一个重600 N的物体以0.1 m/s的速度沿水平地面向右沿直线匀速运动了10 s，已知滑轮组的机械效率为80%，在此过程中拉力F做了150 J的功，则下列说法中正确的是()A．拉力F的大小为150 NB．拉力F的大小为50 NC．物体与地面间的滑动摩擦力为150 ND．物体与地面间的滑动摩擦力为480 N9．在斜面上将一个质量为5 kg的物体匀速拉到高处，如图所示，沿斜面向上的拉力为40 N，斜面长2 m、高1 m。

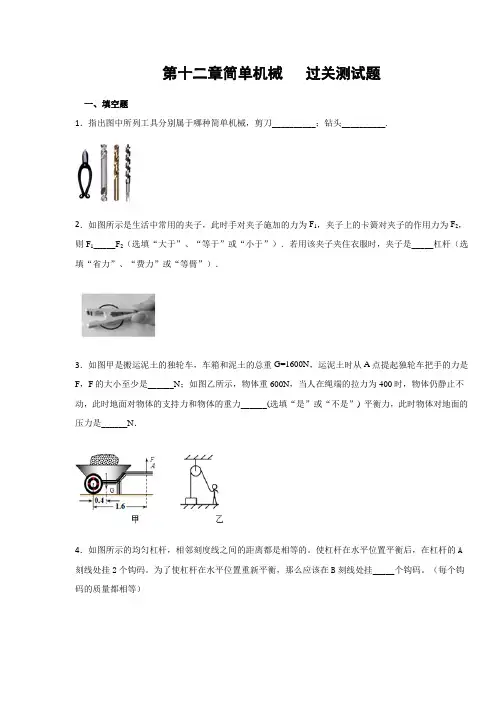

第十二章简单机械过关测试题一、填空题1．指出图中所列工具分别属于哪种简单机械，剪刀__________；钻头__________.2．如图所示是生活中常用的夹子，此时手对夹子施加的力为F1，夹子上的卡簧对夹子的作用力为F2，则F1_____F2（选填“大于”、“等于”或“小于”）．若用该夹子夹住衣服时，夹子是_____杠杆（选填“省力”、“费力”或“等臂”）．3．如图甲是搬运泥土的独轮车，车箱和泥土的总重G=1600N，运泥土时从A点提起独轮车把手的力是F，F的大小至少是______N；如图乙所示，物体重600N，当人在绳端的拉力为400时，物体仍静止不动，此时地面对物体的支持力和物体的重力______(选填“是”或“不是”) 平衡力，此时物体对地面的压力是______N．4．如图所示的均匀杠杆，相邻刻度线之间的距离都是相等的。

使杠杆在水平位置平衡后，在杠杆的A 刻线处挂2个钩码。

为了使杠杆在水平位置重新平衡，那么应该在B刻线处挂_____个钩码。

（每个钩码的质量都相等）5．作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F 的大小将_________(选填“变大”“变小”或“不变”)。

6．如图赛艇比赛的场景，赛艇的桨可看成一个杠杆。

若把杠杆按省力杠杆、等臂杠杆和费力杠杆进行分类，赛艇的桨属于______杠杆；运动员用力向后划水，船就前进，使船向前运动的力的施力物体是______________。

7．边长为0.5m的正方体，质量为60kg．现用如图所示的滑轮组来提升该物体，当拉力F为400N时物体刚好能以0.2m/s的速度匀速上升，则此时滑轮组的机械效率为______，拉力F的功率为_____ W．（g=10N/kg）8．如图所示的滑轮组，可忽略绳重和摩擦。

用弹簧测力计竖直向上匀速拉动绳端，将重为6N的物体提升0.2m，弹簧测力计的示数如图所示，则拉力为_____N，拉力做的功为_______J，滑轮组的机械效率为_______%。

人教版八年级物理下册第十二章《简单的机械》达标检测卷(时间：90分钟满分：100分)一、选择题(本大题共8个小题，每小题只有一个正确选项，每小题3分，共24分)1．图中所示的工具中，在使用时属于费力杠杆的是 ( )2．关于简单机械的使用，说法不正确的是 ( )3.在探究“杠杆平衡条件”实验中，杠杆在拉力F作用下水平平衡，如图所示。

现将弹簧测力计绕B点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是 ( )A.一直变小B.一直变大C.一直不变D.先变小后变大4.（南通中考）如图所示，裤架上的两个夹子分别夹住一条毛巾，以下方法能使裤架在水平位置平衡的是 ( )A.右边夹子向左移动B.左边夹子向左移动C.右边毛巾的下角夹在左边的夹子上D.左边毛巾的下角夹在右边夹子上5.（聊城中考）如图所示，用相同的滑轮安装成甲、乙两种装置，分别将A、B 两物体匀速向上提升，若所用拉力大小相等，绳端在相同时间内移动了相同的距离。

不计绳重和摩擦，下列说法正确的是 ( )A.两物体上升的速度相同B.两种装置的机械效率相等C.两次提升物体所做的有用功相等D.两种装置中拉力做功的功率相等第5题图 第6题图6. （聊城中考）某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮等重），在相同时间内把重物G 提升相同高度。

若F 1和F 2大小相等，不计绳重及摩擦，下列说法正确的是 ( ) A.力F 1和F 2做功的功率相同 B.力F 1和F 2做的总功相同 C.两个滑轮组机械效率一样大 D.甲滑轮组的机械效率比乙滑轮组高7.（自贡中考）如图所示，重为G 的物体在沿斜面向上的拉力作用下，从斜面的底部移到顶部，设沿斜面移动的距离为s ，高为h ，拉力为F ，物体受到的摩擦力为f 。

则斜面的机械效率为 ( )A.Gh fsB.Gh FsC.Gh （F ＋f ）sD.Gh （F －f ）s第7题图 第8题图8.★（重庆中考）如图所示，是某建筑工地使用的一种起重机的滑轮组。

密 封线学校 班级 姓名 学号密 封 线 内 不 得 答 题人教版八年级物理下册第十二章《简单机械》测试题及答案（满分：100分 时间：60分钟）题号一 二 三 四 总分 得分一、选择题（每小题3分，共36分）1.如图，下列常用工具中属于费力杠杆的是（ ）A.开瓶起子B.镊子C.老虎钳D.订书机2.下列生活情景中，属于应用费力杠杆的是（ ） A.用钢丝钳剪钢丝 B.用船桨划龙舟 C.用独轮车运砖头 D.用指甲剪剪指甲3.我们身边有许多应用杠杆的实例，以下一定属于省力杠杆的是（ ）4.在图2所示的四种剪刀中，最适用于剪开较硬物体的是（ ）5.下列属于费力杠杆的是（ ）A.钳子B.船桨C.自行车手闸D.剪枝剪刀6.如图5所示，工人利用动滑轮吊起一袋沙的过程中，做了300J 的有用功，100J 的额外功，则该动滑轮的机械效率为（ ）A.75％B.66.7％C.33.3％D.25％ 7.如图所示的工具中，属于费力杠杠的是（ ）线内不8.如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度。

若G1＝G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦），则下列选项正确的是（）A.F1＞F2 η1＜η2 P1＜P2B.F1＞F2 η1＝η2 P1＝P2C.F1＜F2 η1＜η2 P1＜P2D.F1＜F2 η1＞η2 P1＞P29.如图所示，分别用甲、乙两个不同的滑轮组竖直匀速提升A、B两个物体，使它们均升高0.2m，测得A、B所受的重力为GA=4.5N，G B=9N，甲滑轮组中弹簧测力计的示数F A=2N，则甲滑轮组的机械效率为，若两滑轮组机械效率相同，则乙滑轮组中，弹簧测力计的示数F B=N（不计绳重和摩擦）。

10.推动军车绕千斤顶转动即可实现原地掉头（如图）分析正确的是（）A.千斤顶应放在车底部靠近车轮的位置B.千斤顶应放在车所受重力的作用线上C.只要在车前部推就最省力D.只要在车上离千斤顶最远的地方推就最省力11.下列有关简单机械的叙述正确的是（）A.剪纸用的剪刀是一种省力杠杆B.使用定滑轮可以省力C.使用动滑轮可以省功D.任何机械做功时机械效率不可能达到100%密封线学校班级姓名学号密封线内不得答题12.如图所示，杠杆处于平衡状态，如果在物体A和B下端同时挂一个相同质量的钩码，下列判断正确的是（）A.杠杆不能平衡，左端下沉B.杠杆不能平衡，右端下沉C.杠杆仍能平衡D.无法判断二、填空题（每空2分，共30分）13.如图12所示，用F=50N的力通过滑轮组水平拉重为80N的物体，使其向左匀速运动，在这过程中拉力F做功为40J，已知物体受到水平地面的摩擦力为60N，则物体运动的距离为______m，该滑轮组的机械效率为______。

人教版2023年八年级下册物理第十二章《简单机械》单元过关练一、单选题1．骑自行车是一种时尚、环保的运动，深受人们的青睐，如图所示，下列关于自行车的说法正确的是（ ） A ．自行车的车把是一个费力杠杆 B ．自行车的尾灯利用了光的折射原理 C ．自行车轮胎上的花纹是为了减小摩擦 D ．自行车的坐垫较宽大是为了减小压强2．杠杆在日常生活中的使用非常广泛，下列属于省力杠杆的是（ ）A ． 核桃夹子B ．托盘天平C ． 筷子D ． 食品夹3．如图所示，用力打开夹子过程中，标注的夹子支点、动力、阻力正确的是（ ）A ．B ．C ．D ．4．码头上的工作人员，利用如图所示的杠杆将一桶淡水从地面转移到船上（杠杆始终保持水平）。

挂在A 端的的桶重100N ，内部底面积为2600cm ，桶内装有800N 的水，水深1m 。

重600N 的工作人员用绳子竖直拉住B 端，工作人员的脚与地面的接触面积2300cm ，:1:3OA OB =。

下列计算结果错误．．的是（ ）（331.010kg m ρ=⨯水，g 取10N kg ）A ．水对桶底的压强为41.010Pa ⨯B ．水对桶底的压力为600NC ．人对地面的压力为375ND ．人对地面的压强为41.010Pa ⨯5．分别使用图中四种装置匀速提升同一重物，不计滑轮重、绳重和摩擦，最省力的是（ ）A．B．C．D．6．水平桌面上放一个重300N的物体，物体与桌面的摩擦力为60N，如图所示，若不计绳、滑轮的重力及摩擦，当物体以0.1m/s匀速移动时，水平拉力F和绳子自由端移动的速度分别为( )A．30 N0.1 m/s B．30 N0.2 m/ sC．60 N0.2 m/s D．150 N0.1 m/s7．小红用滑轮组将重力为1.5 N的物体匀速提升10 cm的过程中，绳子拉力为1.0 N，绳子自由端移动的距离为30 cm，则滑轮组的机械效率为（）A．50 % B．60 % C．70 % D．80 %8．杆秤是中国独立发明的，是人类历史中使用时间最长的一种衡器，小明利用身边物品自制了一个杠杆，如图所示，他发现杆秤实质是杠杆，在称量范围内，不同物体总会被小小秤砣在秤杆上某个位置找到平衡点，并读出物体质量。

第十二章《简单机械》检测题一、单选题1．如图所示，工人师傅要将重为1000N的木箱拉到1.5m高的车厢里，他将一块5m长的木板搁在地面与车厢之间构成斜面，然后站在车上用400N的拉力将物体从斜面底端匀速拉到车厢里，则下列说法中正确的是（）A．工人所做的总功为5000JB．工人所做的有用功为2000JC．斜面的机械效率为75%D．物体和斜面之间的摩擦力为400N2．如图所示，用一平行于斜面向上的力将质量为80kg的木箱从2m长的斜面底端匀速拉到顶端（可以把木箱看作质点），斜面的倾斜角为30°，木箱受到的摩擦力是木箱重力力的0.1倍，则下列说法正确的是（）A．木箱克服摩擦力做功80J B．拉力大小为480NC．斜面的机械效率80%D．拉力做功为880J3．用如图所示的滑轮组提升重物时(忽略绳重及摩擦)，下列做法能提高滑轮组机械效率的有A．增加物体被提升的高度B．增大动滑轮的重力C．改变绳子的绕法，减少承担重物的绳子的段数D．增加物体的重力4．在我国古代，简单机械就有了许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如图所示。

在拉起吊桥的过程中，吊桥可以看成一个（）A．省力杠杆，支点是B点B．省力杠杆，支点是C点C．费力杠杆，支点是B点D．费力杠杆，支点是C点5．如图所示，分别用一定滑轮和一动滑轮提起同一物体，利用定滑轮的拉力是F甲，对应的机械效率是η；利用动滑轮的拉力是F乙，对应的机械效率是η乙；（忽略机械摩擦和绳重，动滑轮重小于物重）下列说甲法正确的是（）A．F甲＞F乙η甲＜η乙B．F甲＞F乙η甲＞η乙C．F甲＜F乙η甲＞η乙D．F＜F乙η甲＜η乙甲6．下列有关机械做功、功率、机械效率的说法，正确的是（）A．效率越高的机械，功率越大B．做功越多的机械，功率越大C．做有用功越多的机械，效率越高D．功率越大的机械，做功越快7．如图所示，是我国古代《墨经》最早记述了秤的杠杆原理，有关它的说法正确的是（）A．“标”“本”表示力，“权”“重”表示力臂B．图中的B点为杠杆的支点C．“权”小于“重”时，A端一定上扬D．增大“重”时，应把“权”向A端移8．如图，重为G的物体在沿斜面向上的拉力作用下，从斜面的底部移到顶部，设沿斜面移动的距离为s，高为h，拉力为F，物体受到的摩擦力为f。

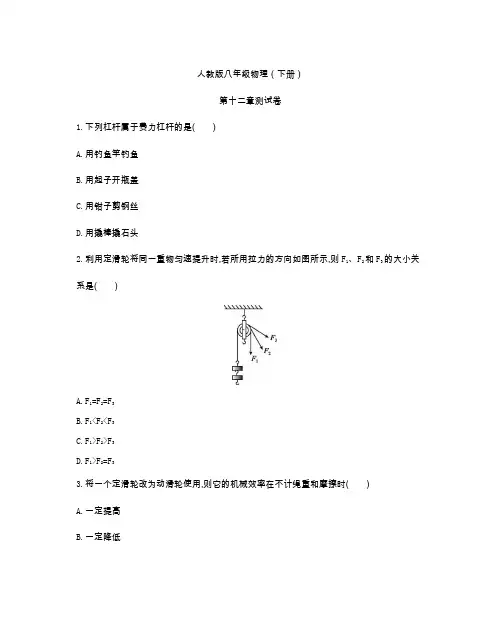

人教版八年级物理（下册）第十二章测试卷1.下列杠杆属于费力杠杆的是( )A.用钓鱼竿钓鱼B.用起子开瓶盖C.用钳子剪钢丝D.用撬棒撬石头2.利用定滑轮将同一重物匀速提升时,若所用拉力的方向如图所示,则F1、F2和F3的大小关系是( )A.F1=F2=F3B.F1<F2<F3C.F1>F2>F3D.F1>F2=F33.将一个定滑轮改为动滑轮使用,则它的机械效率在不计绳重和摩擦时( )A.一定提高B.一定降低C.一定不变D.无法判断4.关于机械效率和功率说法正确的是( )A.机械效率高的机械功率一定大B.任何机械的机械效率都小于1C.做功越多,功率越大D.时间越长,功率越小5.如图所示,在调节平衡后的杠杆两侧,分别挂上相同规格的钩码,杠杆处于平衡状态.如果两侧各去掉一个钩码,下列说法正确的是( )A.左端下沉B.右端下沉C.仍然平衡D.无法判断6.一根重150 N的均匀直铁棒放在水平地面上,抬起一端所需最小的力是( )A.50 NB.75 NC.25 ND.100 N7.不计摩擦和绳重,用图所示的甲、乙两个相同的滑轮组,提升不同数量的同种钩码,则它们的机械效率( )A.η甲>η乙B.η甲<η乙C.η甲=η乙D.无法比较8.如图所示,用方向不变的力F,将杠杆从A位置匀速提升到B位置的过程中,F的大小变化情况有( )A.逐渐变大B.逐渐变小C.保持不变D.无法判定9.一辆搬运砖头的独轮车,车厢和砖头所受总重力G=1 200 N,独轮车的有关尺寸如图所示,它是一个杠杆.推车时,人手向上的力F 应为N.10.如图所示,把重为200 N的物体匀速提升2 m,不计滑轮、绳子的重力及摩擦,所用拉力F 为N,拉力所做的功为J.11.如图所示的钢丝钳是杠杆(选填“省力”或“费力”),剪铁丝时动力臂长为10 cm,阻力臂长为2 cm,若铁丝被剪断需要800 N的力,小明至少用N的力才能将铁丝剪断.12.如图,用大小为1.2 N的拉力将重为2 N的物体竖直向上匀速提升10 cm,则对物体做的有用功为J,动滑轮的机械效率为.13.如图所示,分别用定滑轮、动滑轮把重力相同的甲、乙两物体在相同时间内匀速提升相同的高度(不计机械自重和摩擦),则所用拉力F甲F乙(选填“>”“<”或“=”),拉力做功的功率P甲P乙(选填“>”“<”或“=”).14.如图所示,杠杆调平衡后,将两个体积相同的重物分别挂在杠杆两侧的A、B处,杠杆仍然平衡.则两重物重力大小之比G A∶G B=;若将两重物同时浸没在水中,则杠杆的端将上升.15.下图是使用钓鱼竿的示意图,O为支点,F1是手对竿的作用力,F2是鱼线对竿的作用力,请在图中画出F2的力臂.16.小亮利用轻质木条和透明塑料桶等器材制作了如图所示的测量密度的秤.只要把一定体积的待测液体倒入小桶中,就能通过移动秤砣的位置,从木条上的刻度读出液体的密度值.(1)设计中所用到的物理知识主要有、 .(2)该秤的刻度是(选填“均匀”或“不均匀”)的.(3)若木条上A、B、C中有一点是零刻度,应该是点.(4)若让秤砣位置不变,仍可用该秤测量液体的密度;则应把刻度标在塑料桶壁上,刻度(选填“上”或“下”)边的数值大.17.小明在探究“斜面的机械效率”的实验中,用长度s=0.50 m的木板搭成一个斜面,用弹簧测力计将重力G=5.0 N的物块从斜面底端匀速拉至斜面顶端.(1)小明在实验中,调整斜面的高度为h=0.22 m,将物块从斜面底端匀速拉至顶端的过程中,弹簧测力计的示数F=4.0 N,则有用功为J,机械效率为.(2)小明利用上述器材进一步研究发现,木板搭成倾角不同的斜面时,将物块从斜面底端匀速拉至斜面顶端的过程中,额外功W额外与斜面的水平长度L(木板在水平面上的正投影长度)有如下关系:L(m)0.450.400.350.30W额外(J)0.900.800.700.60通过数据分析,小明得出初步结论:W额外与L成比,小明查阅资料后证实此结论是正确的.根据此结论,当斜面的水平长度L=0.40 m时,斜面的机械效率为;当木板平放在水平桌面上,水平匀速拉动木板上的物块时,弹簧测力计的示数为N.18.如图所示(滑轮组的绕绳未画出),人以600 N的力向下拉动绕在滑轮组的绳子一端10 s,使绳端向下移动了1.5 m,重物匀速上升了0.5 m,已知滑轮组的机械效率为70%(g=10 N/kg).(1)按题意画出滑轮组的绕绳.(2)人所做功的功率多大?(3)被吊起的重物质量多大?19.如图所示,一轻质杠杆可绕点O转动,在杠杆的A端挂一重为60 N的物体甲,在B端施加一个力F,已知OB=12 cm,AB=8 cm,求:为使杠杆水平平衡,作用在B端的力F的最小值和方向.参考答案1.A2.A3.B4.B5.B6.B7.B8.C9.省力 36010.100 40011.省力 16012.0.2 83.3%13.> =14.3:5 左15.如图所示:16.(1)杠杆密度(2)均匀(3)A(4)下17.(1)1.1 55%(2)正 65.2% 218.(1) 作用在动滑轮上绳子段数是n= s=3,所以绳子的固定端应从动滑轮上开始缠绕,如图:(2) 拉力做的功为W总=Fs=600 N×1.5 m=900 J;拉力的功率为P==90 W.(3) 根据η=×100%,有W有=W总·η=900 J×70%=630 J又W有=Gh,则G==1 260 N;又G=mg,物体的质量为m==126 kg.19. 阻力和阻力臂不变,在B 端施加一个力F,则动力臂为OB 时最大,动力最小,方向垂直于杠杆竖直向上.根据杠杆平衡条件F 1L 1=F 2L 2得, F ×OB=G ×OA,所以F=G=20 N,所以为使杠杆水平平衡,作用在B 端的力F 的最小值为20 N,方向是竖直向上.。

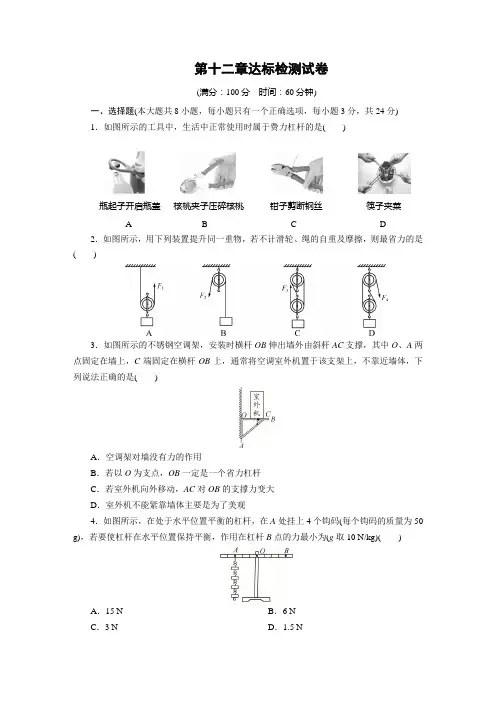

第十二章达标检测试卷(满分：100分时间：60分钟)一、选择题(本大题共8小题，每小题只有一个正确选项，每小题3分，共24分)1．如图所示的工具中，生活中正常使用时属于费力杠杆的是()瓶起子开启瓶盖核桃夹子压碎核桃钳子剪断钢丝筷子夹菜A B C D2．如图所示，用下列装置提升同一重物，若不计滑轮、绳的自重及摩擦，则最省力的是()3．如图所示的不锈钢空调架，安装时横杆OB伸出墙外由斜杆AC支撑，其中O、A两点固定在墙上，C端固定在横杆OB上，通常将空调室外机置于该支架上，不靠近墙体，下列说法正确的是()A．空调架对墙没有力的作用B．若以O为支点，OB一定是一个省力杠杆C．若室外机向外移动，AC对OB的支撑力变大D．室外机不能紧靠墙体主要是为了美观4．如图所示，在处于水平位置平衡的杠杆，在A处挂上4个钩码(每个钩码的质量为50 g)，若要使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为(g取10 N/kg)()A．15 N B．6 NC．3 N D．1.5 N5．如图所示为吊车从图示位置向上吊起货物的工作示意图，利用伸缩撑杆可使吊臂绕O 点缓慢转动，伸缩撑杆为圆弧状，伸缩时伸缩撑杆对吊臂的支持力始终与吊臂垂直．下列说法正确的是()A．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力大小不变B．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小C．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大D．吊臂是一个省力的杠杆6．如图所示，工人师傅要将重为1 000 N的木箱拉到1.5 m高的车厢里，他将一块5 m 长的木板搁在地面与车厢之间构成斜面，然后站在车上用400 N的拉力将物体从斜面底端匀速拉到车厢里，则下列说法中正确的是()A．工人所做的总功为5 000 J B．物体和斜面之间的摩擦力为400 N C．斜面的机械效率为75% D．若工人将木箱加速拉到车厢，所做的总功不变7．在建设过程中，用如图所示的装置提升重物，当工人师傅们用1 000 N的拉力F向下拉绳，使重1 600 N的重物匀速上升了5 m，此过程中克服绳重和摩擦做功500 J，下列说法中正确的是()A．动滑轮重为400 N B．克服重物重力做功为7.5×103 JC．拉力F做功为1.5×104 J D．滑轮组的机械效率为80%8．为了将放置在水平地面上重为100 N的物体提升一定高度，设置了如图甲所示的滑轮组装置．当用如图乙所示随时间变化的竖直向下的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图丙和丁所示(不计绳重和绳与滑轮之间的摩擦)．下列计算结果正确的是()甲A．0～1 s内，地面对物体的支持力是10 N B．1 s～2 s内，拉力F做的功是187.5 J C．2 s～3 s内，拉力F的功率是100 W D．2 s～3 s内，滑轮组的机械效率是62.5%二、填空题(本大题共10小题，每小题2分，共20分)9．如图所示，赛龙舟所用的船桨是一个________(选填“省力”“费力”或“等臂”)的杠杆，为了划桨更轻松一点，划桨的手应________(选填“靠近”或“远离”)支点．10．如图所示，重为15N的物体挂在B处，O为轻质杠杆的支点，要想使杠杆保持水平平衡，若在F处施加的最小的力是________N；若在H处施加3N的力，此时杠杆________(选填“一定”“可能”或“一定不”)保持水平平衡．11．生活中我们经常使用简单机械．如图所示是家用手摇晾衣架，A、B两滑轮中属于动滑轮的是________；若衣服和晾衣架的总重为120 N，不计动滑轮重、绳重及摩擦，静止时绳的拉力F＝________N.12．利用如图所示的甲、乙两滑轮组(每个滑轮的重量都相同)，在相同时间用力F1和F2把物重为G的物体提升到相同的高度．如果用η1和η2分别表示甲、乙两滑轮组的机械效率，用P1和P2分别表示F1和F2做功的功率(不计绳重及摩擦)，则η1________η2，P1________P2.(均选填“＜”“＞”或“＝”)13．如图所示，一轻质杠杆水平支在支架上，OA∶O C＝2∶1，G1重为60 N，G2重为20 N，G2放在C点上时杠杆在水平位置平衡，则绳子对G1的拉力为________N，此时G1对地面的压力为________N.14．拉杆式旅行箱可看成杠杆，如图所示．已知OA＝1.0 m，OB＝0.2 m，箱重G＝120 N，则使箱子在图示位置静止时，施加在端点A的最小作用力F＝________N．为了让施加的动力变小，可以采取的办法是________．15．如图所示，工人用一质量均匀的杠杆将重为90 N的货物匀速提高1 m，货物挂在杠杆的中点位置，而工人所用的拉力为60 N，则在此过程中有用功为________J，杠杆的机械效率为________．16．如图所示，工人利用滑轮组将200 N的物体匀速向上提升到2 m高的平台上，动滑轮重20 N，则他所用的拉力为________N，滑轮组的机械效率为________(结果精确到0.1%)．(不计绳重和摩擦)17．人在绳子的自由端用拉力F通过如图甲所示的滑轮组，将放在罐笼A中的重为1 440 N建筑材料匀速提升10 m，用时10 s，绳子自由端所做的有用功为________J；拉力F所做的功随时间变化的图象如图乙所示，忽略摩擦及钢丝绳、动滑轮的重力，则滑轮组的机械效率是________．甲乙18．某同学家新房装修时，在地面与窗台间放置一斜木板，将瓷砖沿木板从地面匀速拉上窗台．如图所示，已知窗台高3 m，木板长5 m，瓷砖重500 N，沿斜面所用拉力为400 N，则斜面的机械效率是________，斜面上的摩擦力为________N.三、作图、实验与探究题(本大题共4小题，共29分)19．(9分)(1)如图甲所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l.(2)如图乙所示，某人站在地面上使用滑轮组提升重物，请画出使用滑轮组最距离的绕法．(3)如图所示，AOD为可以绕O点转动的轻质杠杆，在A点挂一重物，作出阻力F2和使杠杆平衡的最小动力F1.甲乙丙20．(6分)在“探究杠杆的平衡条件”的实验中．(1)实验前调节杠杆上的________，使杠杆在不挂钩码时，保持水平并静止，这是为避免____________对实验的影响和便于________________．(2)图中杠杆处于水平位置平衡，若在A处下方再挂一个相同钩码，为使杠杆保持水平平衡，则需将挂在B处的钩码________________．(3)若取掉图中挂在B处的钩码，改用弹簧测力计钩在C处对杠杆施加拉力，为使杠杆保持水平平衡且弹簧测力计示数最小，则弹簧测力计对杠杆的拉力方向是________．(4)此实验多次改变挂在支点O两边钩码的质量和悬挂位置，收集杠杆平衡时多组动力、动力臂、阻力和阻力臂的数据，其目的是________________________．21．(7分)在“探究影响滑轮组机械效率的因素”的实验中，小明用同一滑轮组进行了三次实验，实验数据如下表所示：实验动滑轮重物重G/N物体上升绳端受到绳端移动滑轮组的序号G动/N的高度h/m的拉力F/N的距离s/m机械效率η10.510.10.60.355.6%20.520.1 1.00.366.7%30.540.10.3(1)根据表格中的数据，在图甲中画出滑轮组的绕绳方法．(2)实验中，沿竖直方向匀速拉动弹簧测力计，使物体缓缓上升，在测量绳端所受的拉力时，弹簧测力计应________(选填“保持静止”或“匀速上升”)．(3)第3次实验时，弹簧测力计示数如图乙所示，此时绳端受到的拉力为______N，滑轮组的机械效率为________(结果精确到0.1%)．(4)根据表格中的数据分析可知：①物体上升的高度相同时，随着物重的增大，额外功________(选填“变大”“变小”或“不变”)，原因是____________________；②要提高同一滑轮组的机械效率，可以采取_______________________________________ _________________________________(回答一种即可)的措施．22．(7分)小芳同学设计了一个高度可调节的斜面来探究斜面的省力情况、斜面的机械效率与斜面的倾斜程度之间的关系，如下图所示．她首先测出小车的重力，然后用弹簧测力计拉动小车，调节斜面倾斜角θ的大小多次测量，得到下表所示的数据：斜面倾斜角θ小车重力G/N斜面高h/m斜面长s/m拉力F/N有用功W有/J总功W总/J机械效率η/%12°50.21 2.1 1.0 2.147.6 30°50.51 3.6 2.5(a)69.4 45°50.71 4.3 3.5 4.3(b)(2)表格中的空格中的是数据应为：(a)________(b)________．(3)分析上表中的数据，可以得出的探究结论是：斜面倾斜角θ越大，斜面拉力越________，斜面的机械效率越________．(4)若将小车换成等质量的木块做实验，则表格中每组数据中测力计的示数将________，机械效率将________．(均选填“变大”“不变”或“变小”)四、综合题(本大题共3个小题，共27分)23．(9分)如图所示，质量为6 kg、边长为10 cm的正方体物体A置于水平地面上，通过细绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BO＝10 cm，CO＝30 cm，在C端用F＝10 N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且细绳被拉直(物体A未离地)，求：(细绳重量不计，g取10 N/kg)(1)物体A重力．(2)B端细绳的拉力F拉．(3)物体A对地面的压强．24．(9分)用如图所示的滑轮组提升重物，物体重为300 N，拉动物体匀速上升4 m，所用的时间是10 s，拉力做功的功率是150 W．求：(1)提升重物时拉力做的功．(2)提升重物时拉力的大小．(3)滑轮组的机械效率．(4)若动滑轮重50 N，在拉动物体匀速上升4 m的过程中，克服摩擦及绳重做的功是多少？25．(9分)如图所示，斜面长s为1.2 m、高h为0.3 m，现将重为16 N的物体沿斜面向上从底端匀速拉到顶端，若拉力F为5 N，拉力的功率为3 W，求：(1)在此过程中做的有用功、总功和斜面的效率．(2)物体由斜面底端运动到顶端用了多少秒？参考答案一、1.D 2.C 3.C 4.D 5.B 解析：如图所示，图中画出了动力臂和阻力臂，动力臂l 1小于阻力臂l 2，根据杠杆平衡条件可知，动力大于阻力，是费力杠杆，故D 错误．匀速缓慢顶起吊臂的过程中，阻力不变，阻力臂减小，动力臂不变，根据杠杆平衡条件可知动力减小，所以支持力逐渐变小，故B 正确，A 、C 错误．6．C 7.D 解析：克服重物重力做功为有用功W 有＝Gh ＝1 600 N ×5 m ＝8×103 J ，故B 错误．由图可知n ＝2，则绳子自由端移动的距离s ＝nh ＝2×5 m ＝10 m ，拉力F 做的功W总＝Fs ＝1 000 N ×10 m ＝1×104 J ，故C 错误．额外功W 额＝W 总－W 有＝1×104 J －8×103 J＝2×103 J ，此过程中克服绳重和摩擦做功W f ＝500 J ，则提升动滑轮做的额外功W 动＝W 额－W f ＝2×103 J －500 J ＝1.5×103 J ，由W 动＝G 动h 可得，动滑轮的重力G 动＝W 动h ＝1.5×103 J5 m＝300 N ，故A 错误．滑轮组的机械效率η＝W 有W 总＝8×103 J1×104 J＝80%，故D 正确． 8.B二、9.费力 远离 10.5 一定不 11.B 30 12.＞ ＜ 13.10 50 14.24 减小阻力臂 15.90 75% 16.110 90.9% 17.14 400 72% 18.75% 100三、19.(1) (2)(3)20．(1)平衡螺母 杠杆自重 测量力臂 (2)向右移动1格 (3)竖直向上 (4)寻找普遍规律21．(1)(2)匀速上升 (3)1.8 74.1% (4)①变大 克服摩擦做功更多 ②增加提起的物重(或减轻动滑轮重等)22．(1)匀速直线 (2)3.6 81.4 (3)大 高 (4)变大 变小四、23.(1)物体A 重力G ＝mg ＝6 kg ×10 N/kg ＝80 N ． (2)根据杠杆的平衡条件可知，F拉l OB ＝Fl OC ，B 端细绳的拉力F 拉＝Fl OC l OB ＝10 N ×30 cm10 cm＝30 N ． (3)物体A 处于静止状态，受力平衡力，A 对地面的压力F 压＝G －F 拉＝60 N －30 N ＝30 N ，物体与地面的接触面积即受力面积S ＝10 cm ×10 cm ＝100 cm 2＝1×10－2 m 2，物体A 对地面的压强p ＝F 压S ＝30 N 1×10－2 m 2＝3×103 Pa.24．(1)由P ＝Wt 得提升重物时拉力做的功W 总＝Pt ＝150 W ×10 s ＝1500 J ． (2)由图可知，n ＝2，则绳子自由端移动的距离s ＝2h ，提升重物时拉力的大小由W ＝Fs 得F ＝W 总s ＝W 总2h ＝1 500 J2×4 m＝187.5 N ． (3)提升重物时拉力做的有用功W 有＝Gh ＝300 N ×4 m ＝1 200 J ；滑轮组的机械效率η＝W 有W 总＝1 200 J1 500 J＝80%.(4)提升动滑轮做的额外功W 外1＝G 动h ＝50 N ×4 m ＝200 J ，克服摩擦及绳重做的功W 外2＝W总－W 有－W 外1＝1 500 J －1 200 J －200 J ＝100 J.25．(1)物体由斜面底端匀速运动到顶端时，有用功W 有＝Gh ＝16 N ×0.3 m ＝4.8 J ，总功W 总＝Fs ＝5 N ×1.2 m ＝6 J ，斜面的机械效率η＝W 有W 总＝4.8 J 6 J ＝80%. (2)根据P ＝Wt 可知物体由斜面底端运动到顶端所用的时间t ＝W 总P ＝6 J3 W ＝2 s.。

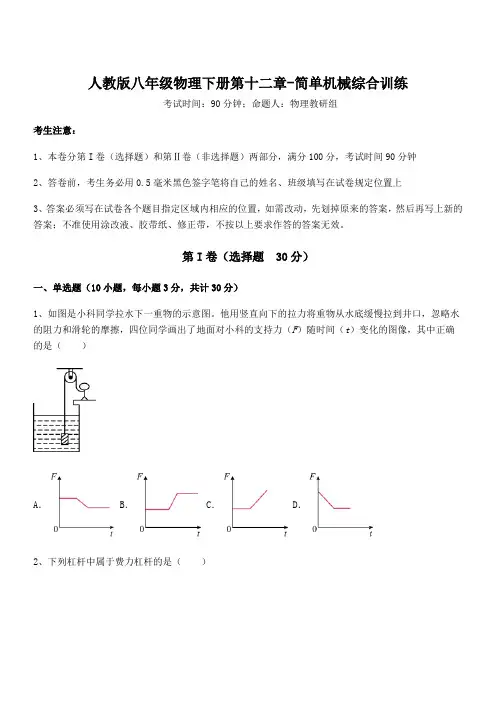

人教版八年级物理下册第十二章-简单机械综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是小科同学拉水下一重物的示意图。

他用竖直向下的拉力将重物从水底缓慢拉到井口，忽略水的阻力和滑轮的摩擦，四位同学画出了地面对小科的支持力（F）随时间（t）变化的图像，其中正确的是（）A． B． C． D．2、下列杠杆中属于费力杠杆的是（）A．剪刀剪厚纸B．起子开瓶C．镊子夹物D．钳子剪导线3、《墨经》最早记述了秤的杠杆原理，如图所示“标”、“本”表示力臂，“权”、“重”表示力，符合杠杆原理的是（）A．增大“重”时，应把“权”向A端移动B．增大“重”时，应换用更小的“权”C．“权”小于“重”时，A端一定上扬D．“权”小于“重”时，“标”一定小于“本”权4、如图所示，甲、乙两个装置使用的滑轮和绳子完全相同，把相同重物匀速提升相同高度。

（忽略摩擦，物重大于滑轮重）则（）A．甲滑轮组较省力，且机械效率较高B．乙滑轮较省力，且机械效率较高C．它们省力程度不同，但机械效率相同D．它们做的有用功相同，但额外功不同5、如图所示的四个用具中，属于费力杠杆的是（）A．核桃钳B．压水井手柄C．火钳D．裁纸刀6、用功率恒为160W的拉力，使质量为5kg的物体以4m/s的速度沿30°的斜坡匀速拉到坡顶，已知斜坡长60m，则下列说法错误的是（）A．物体从斜坡底端到达坡顶的时间是15sB．物体上坡时的牵引力是40NC．物体上坡时受到的摩擦力为15ND．斜面的机械效率是50%7、下列说法中正确的是（）A．机械效率越大的机械，做功越多B．做功快的机器，功率一定大C．使用机械，有时可以省力，有时可以省功D．只要有力作用在物体上，这个力就一定对物体做了功8、如图所示的工具中，在使用时与其它三种不是同一种类型的是（）A．取碗夹子B．核桃夹子C．羊角锤D．修枝剪刀9、利用如图所示的动滑轮（重0.5N）提升钩码时，不能证明使用动滑轮能省力的操作是（）A．竖直匀速提升0.5N的钩码B．竖直匀速提升1.0N的钩码C．竖直匀速提升1.5N的钩码D．竖直匀速提升2.0N的钩码10、如图甲所示的装置，A是重15N的空吊篮，绳子B和C能承受的最大拉力分别为100N和50N。

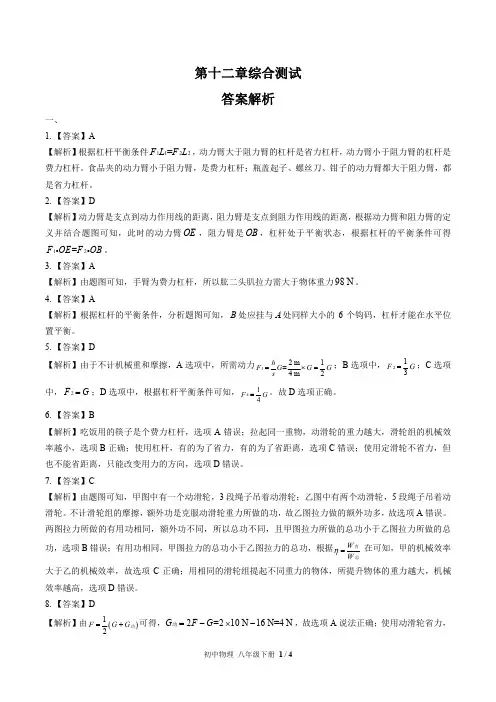

第十二章综合测试答案解析一、1.【答案】A【解析】根据杠杆平衡条件1122=F L F L ，动力臂大于阻力臂的杠杆是省力杠杆，动力臂小于阻力臂的杠杆是费力杠杆。

食品夹的动力臂小于阻力臂，是费力杠杆；瓶盖起子、螺丝刀、钳子的动力臂都大于阻力臂，都是省力杠杆。

2.【答案】D【解析】动力臂是支点到动力作用线的距离，阻力臂是支点到阻力作用线的距离，根据动力臂和阻力臂的定义并结合题图可知，此时的动力臂OE ，阻力臂是OB ，杠杆处于平衡状态，根据杠杆的平衡条件可得12=F OE F OB 。

3.【答案】A【解析】由题图可知，手臂为费力杠杆，所以肱二头肌拉力需大于物体重力98 N 。

4.【答案】A【解析】根据杠杆的平衡条件，分析题图可知，B 处应挂与A 处同样大小的6个钩码，杠杆才能在水平位置平衡。

5.【答案】D【解析】由于不计机械重和摩擦，A 选项中，所需动力12m 1=4m 2=⨯=h F G G G s ；B 选项中，213=F G ；C 选项中，2=F G ；D 选项中，根据杠杆平衡条件可知，414=F G 。

故D 选项正确。

6.【答案】B【解析】吃饭用的筷子是个费力杠杆，选项A 错误；拉起同一重物，动滑轮的重力越大，滑轮组的机械效率越小，选项B 正确；使用杠杆，有的为了省力，有的为了省距离，选项C 错误；使用定滑轮不省力，但也不能省距离，只能改变用力的方向，选项D 错误。

7.【答案】C【解析】由题图可知，甲图中有一个动滑轮，3段绳子吊着动滑轮；乙图中有两个动滑轮，5段绳子吊着动滑轮。

不计滑轮组的摩擦，额外功是克服动滑轮重力所做的功，故乙图拉力做的额外功多，故选项A 错误。

两图拉力所做的有用功相同，额外功不同，所以总功不同，且甲图拉力所做的总功小于乙图拉力所做的总功，选项B 错误；有用功相同，甲图拉力的总功小于乙图拉力的总功，根据有总η=W W 在可知，甲的机械效率大于乙的机械效率，故选项C 正确；用相同的滑轮组提起不同重力的物体，所提升物体的重力越大，机械效率越高，选项D 错误。

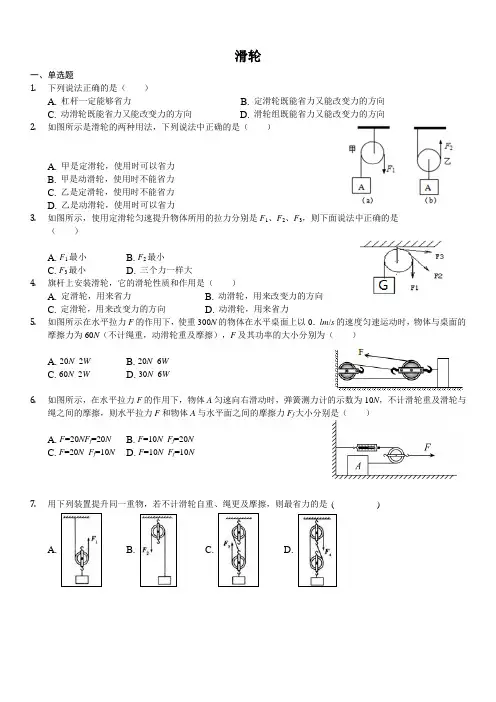

滑轮一、单选题1.下列说法正确的是（）A. 杠杆一定能够省力B. 定滑轮既能省力又能改变力的方向C. 动滑轮既能省力又能改变力的方向D. 滑轮组既能省力又能改变力的方向2.如图所示是滑轮的两种用法，下列说法中正确的是（）A. 甲是定滑轮，使用时可以省力B. 甲是动滑轮，使用时不能省力C. 乙是定滑轮，使用时不能省力D. 乙是动滑轮，使用时可以省力3.如图所示，使用定滑轮匀速提升物体所用的拉力分别是F1、F2、F3，则下面说法中正确的是（）A. F1最小B. F2最小C. F3最小D. 三个力一样大4.旗杆上安装滑轮，它的滑轮性质和作用是（）A. 定滑轮，用来省力B. 动滑轮，用来改变力的方向C. 定滑轮，用来改变力的方向D. 动滑轮，用来省力5.如图所示在水平拉力F的作用下，使重300N的物体在水平桌面上以0．lm/s的速度匀速运动时，物体与桌面的摩擦力为60N（不计绳重，动滑轮重及摩擦），F及其功率的大小分别为（）A. 20N 2WB. 20N 6WC. 60N 2WD. 30N 6W6.如图所示，在水平拉力F的作用下，物体A匀速向右滑动时，弹簧测力计的示数为10N，不计滑轮重及滑轮与绳之间的摩擦，则水平拉力F和物体A与水平面之间的摩擦力F f大小分别是（）A. F=20NF f=20NB. F=10N F f=20NC. F=20N F f=10ND. F=10N F f=10N7.用下列装置提升同一重物，若不计滑轮自重、绳更及摩擦，则最省力的是( )A. B. C. D.8.小柯用图中装置提升重为400牛的物体，不计摩擦和滑轮自重，下列说法正确的是（）A. 两个滑轮均为定滑轮B. 人将绳子拉过1米，物体也上升1米C. 物体匀速上升时，人对绳子的拉力为200牛D. 使用该装置不能省力，但能改变力的方向9.如图所示，动滑轮重为1N，拉力F为5N，则重物G和弹簧秤读数为（）A. G为4N，弹簧秤读数为5NB. G为9N，弹簧秤读数为10NC. G为10N，弹簧秤读数为5ND. G为9N，弹簧秤读数为5N10.如图所示，工人用300N的力将重500N的物体匀速提升2m，共用了10秒，若在此过程中忽略绳重和摩擦，下列说法正确的是( )A. 绳子自由端移动的距离是4mB. 动滑轮的重是50NC. 绳子自由端移动的速度为D. 绳子自由端移动的速度为二、多选题11.如图所示，用一滑轮组在5s内将一重为200N的物体向上匀速提起2m，不计动滑轮及绳自重，忽略摩擦。

人教版八年级物理下册第十二章简单机械单元过关测试题(时间：45分钟满分：100分)题号一二三四总分得分一、选择题(每题3分，共30分)1．以下工具中，在使用时属于费劲杠杆的是(B)2.以下图，OAB为轻质杠杆，可绕支点O自由转动，在B端施加一个动力使杠杆在水平地点均衡，该杠杆(D)A．必定是省力杠杆B．必定是费劲杠杆C．必定是等臂杠杆D．以上状况都有可能3.以下图，用开瓶器在A处使劲开启瓶盖，以下说法正确的选项是(C)A．B点为开瓶器的支点B．开瓶器遇到的阻力方向为竖直向上C．使用开瓶器能省力D．使用开瓶器能省功4．简单机械在我们的生活中应用很宽泛，以下图是使用简单机械匀速提高同一物体的四种方式(不计机械重和摩擦)，此中不省力的是(C)5.图1、图2是由同样的滑轮组装的滑轮组，甲、乙两人分别用两装置在相等时间内将质量相等的重物匀速提高同样的高度，空气阻力、摩擦、滑轮和绳索的质量均不计，以下说法正确的选项是(B)第1页共8页A ．甲的拉力是乙的拉力的 3倍B ．乙拉绳索的速度大小是甲拉绳索速度大小的 2倍C ．甲拉力的功率大于乙拉力的功率D ．假如考虑滑轮质量，图 1装置的机械效率比图 2的小6．有两个人利用斜面共同将木箱拉上汽车，为了提高斜面的机械效率，以下做法中可取的是(D) A ．以较快的速度将木箱匀速拉上汽车 B ．以较慢的速度将木箱匀速拉上汽车 C ．改由一个人将木箱匀速拉上汽车D ．板长不变，改用圆滑的斜面板，将木箱匀速拉上车7.如图，一质量散布平均的12kg 铁球与轻杆AB 焊接于A 点后悬挂于竖直墙壁的B 点，轻杆的延伸线过球心O ，轻杆的长度是铁球半径的2/3，要使铁球恰好走开墙壁，施加在铁球上的力起码为(B)A ．27NB ．45NC ．72ND ．90N8.以下图，有一斜面长为 L ，高为h ，现使劲F 沿斜面把物重为G 的物体从底端匀速拉到顶端。

已知物体遇到斜面的摩擦力为f ，则以下对于斜面机械效率η的表达式正确的选项是(D)GhGhA ．η＝fLB ．η＝（F －f ）L GhGh C ．η＝（F ＋f ）D ．η＝＋GhfL9.小明在按压式订书机的 N 点施加压力，将订书机钉入M 点下方的纸条中，能正确表示他使用该订书机时的杠杆表示图是 (A)第 2页共8页10.(多项选择)用四只完整同样的滑轮和两根同样的绳索构成以下图的甲、乙两个滑轮组，在绳自由端用大小分别为F1和F2的拉力，将同样的物体匀速提高同样的高度。

第十二章章末卷2一、选择题（每题 3 分，共 30 分）1．（ 2011?杭锦旗）如图为某种吊车的工作表示图．利用伸缩撑杆可使吊臂绕O 点转动；伸缩撑杆为圆弧状，伸缩时对吊臂的支持力一直与吊臂垂直．以下对于这个吊车的有关说法正确的是（）A．吊臂是一个省力杠杆B．使用这类吊车，利处是能够少做功C．匀速顶起吊臂的过程中，伸缩撑杆的支持力大小保持不变D．匀速顶起吊臂的过程中，伸缩撑杆的支持力逐渐变小【考点】 7N：杠杆的均衡条件；7Q：杠杆的动向均衡剖析．【难度】中等【剖析】依据杠杆均衡条件，F1× l1=F2× l2，依据动力臂和阻力臂的关系剖析是省力杠杆、等臂杠杆、费劲杠杆．杠杆是一种机械，使用任何机械都不省功．依据匀速吊起货物时，阻力不变，阻力臂变化，动力臂不变，再次利用杠杆均衡条件进行判断支持力的大小变化．【解答】解：如图画出动力臂和阻力臂，动力臂L1小于阻力臂2L ，依据杠杆均衡条件，动力大于阻力，是费劲杠杆．故 A 不切合题意．杠杆是一种机械，使用任何机械都不省功．故 B 不切合题意．吊车吊起货物的过程中，阻力不变，阻力臂减小，动力臂不变，动力减小，所以支持力逐渐变小．故 C 不切合题意、 D 正确．应选 D．【评论】正确确立动力、动力臂、阻力、阻力臂是解决本题的重点，吊车吊起货物时，确立变化量和不变量，依据杠杆均衡条件解决问题．2．（ 2011?广州）用图甲、乙两种方式匀速提高重为100N的物体，已知滑轮重20N、绳重和摩擦力不计．则（）A．手的拉力： F 甲=F 乙；机械效率：η甲=η乙B．手的拉力： F 甲＜ F 乙；机械效率：η甲＜η乙C．手的拉力： F 甲＞ F 乙；机械效率：η甲＜η乙D．手的拉力： F 甲＞ F 乙；机械效率：η甲＞η乙【考点】 7V：定滑轮及其工作特色；7W：动滑轮及其工作特色；F4：滑轮（组）的机械效率．【难度】中等．【剖析】解决本题要知道定滑轮是轴固定不动的滑轮，动滑轮是轴随被拉物体一同运动的滑轮；使用定滑轮不省力但能改变力的方向，使用动滑轮能省一半力，但费距离；求解机械效率能够利用公式η=× 100%，此中W 有是战胜物体重力做的功，W 总是拉力做的功．【解答】解：由图可知，甲滑轮是定滑轮，使用该滑轮不省力，所以拉力等于物体的重力；乙滑轮是动滑轮，使用该滑轮能够省一半的力，即拉力等于物体和滑轮总重力的一半，则手的拉力： F 甲＞ F 乙；两幅图中的W 有是战胜物体重力做的功是相同的，但乙图中拉力做功要战胜动滑轮的重力做功，比甲图中做的总功要多，所以联合机械效率公式η=× 100%可知，实用功相同时，总功越大的，机械效率越小；应选 D．【评论】本题考察了定滑轮和动滑轮的工作特色，并比较了它们之间的机械效率，知道定滑轮和动滑轮的总功差别之处．3．（ 2011? 常德）如图是胖子和瘦人两人用滑轮组锻炼身体的简略装置（不考虑轮重和摩擦）．使用时：（1）瘦人固定不动，胖子使劲F A拉绳使货物 G 匀速上涨．（2）胖子固定不动，瘦人使劲F B拉绳使货物 G 匀速上涨．以下说法中正确的选项是（）A． F A＜ G B． F B＜ GC． F A=2G D． F B=2G【考点】 7X：滑轮组及其工作特色；7V：定滑轮及其工作特色；7W：动滑轮及其工作特色．【难度】中等【剖析】图中一共有三只滑轮，剖析可知，最上边一只和最下边一只都是定滑轮，只起到了改变力的方向的作用，而中间一不过动滑轮，因为胖子和瘦人拉绳的地点不一样，所以，一个省力一个费劲，明确了这一点我们就能够判断它们各自力的关系了．【解答】解：读图剖析可知，上下两只都是定滑轮，不过改变了力的方向，而中间一只相对于瘦人来讲，不过改变了力的方向，为定滑轮，相对于胖子来讲，则是一只费劲的动滑轮，所以，可知当装置匀速运动时，各力的关系为F BA B A=G， F =F +G，所以 F =2G切合题意．应选 C．【评论】解决本题的重点是要明确图中三只滑轮的性质，最依据两人拉力施加的地点剖析出各力的大小关系．4．（ 2010?常德）同一物体在以下图三种状况下均处于悬空静止状态，拉力分别为 F 甲、 F 乙、 F 丙，不计滑轮和绳重，不计摩擦，比较它们的大小．则（）A．F 甲＜F乙＜F 丙B．F 甲＞F 乙＞F 丙C．F 甲＞F 乙=F 丙D．F甲=F 乙＞F 丙【考点】 7!：滑轮组绳索拉力的计算．【难度】中等．【剖析】第一判断图中肩负物重的绳索段数n，因为不计滑轮和绳重、不计摩擦，则可依据F=G 分别求出拉力，再比较大小．【解答】解：设物重为G，则由图可知，甲图中n=1， F 甲=G；乙图中n=2， F 乙 =G；丙图中 n=3， F 丙 = G；故有 F 甲＞F 乙＞ F 丙．应选 B．【评论】本题主要考察滑轮组绳索拉力的计算，定滑轮及其工作特色、动滑轮及其工作特色、滑轮组及其工作特色等知识点，综合性强，难易程度适中．5．（ 2010?绍兴）如图，用测力计将长杆一端 A 轻轻抬离地面，测力计示数是F1；同理，用测力计将长杆的另一端 B 轻轻抬离地面，测力计示数是F2．则长杆的重力是（测力计保持竖直向上）（）A．B． F1+F2C．D． F1× F2【考点】 7N：杠杆的均衡条件．【难度】中等【剖析】在杠杆的右端竖直抬起时， B 是支点，依据杠杆均衡条件求出拉力和重力的关系；在杠杆的左端竖直抬起时， A 是支点，依据杠杆均衡条件求出拉力和重力的关系．【解答】解：在杠杆的右端竖直抬起时， B 是支点，依据杠杆均衡条件得，F1× AB=G× OB﹣﹣﹣﹣①在杠杆的左端竖直抬起时， A 是支点，依据杠杆均衡条件得，F2× AB=G× OA﹣﹣﹣﹣②①+②得，F1+F2=G．应选 B．【评论】这类方法是丈量比较长的物体的重力的一种简单方法．6．（ 2010?郴州）以下图，货物G 重280N，动滑轮重20N，为使杠杆均衡，则竖直向上的力 F 的大小为（杠杆重、绳重、摩擦都忽视不计）（）A．100N B． 200N C． 300N D． 400N【考点】 7N：杠杆的均衡条件；7W：动滑轮及其工作特色．【难度】中等【剖析】（1 ）知道物体的重力和动滑轮的重力，依据F=（G+G动）求出杠杆A 端的拉力．（2）设杠杆的一个小格是L，知道动力臂、阻力臂、阻力，依据杠杆均衡条件求出动力大小．【解答】解：物体和动滑轮由 2 段绳索肩负，∴杠杆 A 的力： F A=（G+G动）=（280N+20N）=150N．设杠杆的一个小格是L，依据杠杆均衡条件得，F A× OA=F× OB，150N×4L=F× 3L，∴F=200N．应选 B．【评论】对于复合机械，要从机械的一端进行逐一剖析每一个简单机械，把复杂问题简单化．7．（ 2010?凌海市）以下图，以下器件中属于省力杠杆的是（）A．坩埚钳B．剪刀C．筷子D．镊子【考点】 7O：杠杆的分类．【难度】易【剖析】动力臂大于阻力臂的杠杆为省力杠杆；动力臂小于阻力臂的杠杆为费劲杠杆；动力臂等于阻力臂的杠杆为等臂杠杆．【解答】解： A、坩埚钳， L1 2A 不切合题意．＜ L 动力臂小于阻力臂，为费劲杠杆；故B、剪刀， L ＞ L 动力臂大于阻力臂，为省力杠杆；故 B 切合题意．12C、筷子使用时， L ＜ L 动力臂小于阻力臂，为费劲杠杆；故 C 不切合题意．12D、镊子， L ＜ L 动力臂小于阻力臂，为费劲杠杆；故 D 不切合题意．12应选 B．【评论】考察了杠杆的分类方法，依据杠杆使用状况判断力臂的大小关系是重点．8．（ 2010?铜仁地域）乡村保存一种“舂米对”的古代简单机械，其表示图以下图．使用这种装置时，人在 A 端使劲把它踩下后立刻松脚， B 端就会立刻着落，打在石臼内的谷物上，从而把谷物打坏，以下说法正确的选项是（）A．是省力杠杆，B．是省力杠杆，C．是费劲杠杆，B端着落过程重力势能转变为动能B端着落过程动能转变为重力势能B端着落过程动能转变为重力势能D．是费劲杠杆， B 端着落过程重力势能转变为动能【考点】 7O：杠杆的分类；FU：动能和势能的转变与守恒．【难度】中等．【剖析】解决本题的重点是知道动力臂小于阻力臂的杠杆是费劲杠杆；当物体着落时，重力势能减小，动能增大，物体的重力势能转变为动能．【解答】解：由图可知，该杠杆的动力臂小于阻力臂，所以是费劲杠杆；B端重物在着落时，重力势能减小，动能增添，即减小的重力势能转变为物体的动能；应选 D．【评论】此类问题是考察学生对杠杆分类的理解状况，并考察了能量的互相转变问题．9．（ 2010?丽水）以下图为一种树木扶正器．将扶正器的 B 端放在地面上，经过收紧带与树根部 C 保持必定距离． A 端固定在树干上，利用液压装置产生一个推进树干的力，那么，在扶正到如图地点时，树干A点（）A．遇到沿BA 方向的推力B．遇到垂直于AB 方向的推力C．所受推力的力臂为AB D．所受推力的力臂为BC【考点】 7P：力臂的画法；6E：力的观点； 7M ：杠杆及其五因素．【难度】中等．【剖析】要解决本题，需要知道杆产生力的方向是沿杆的方向．同时要掌握力臂的观点，知道力臂是从支点到力的作用线的距离．要正确找到支点，本题中BA 对大树的力沿杆的方向指向大树，支点为 C 点，所以AB 对树的推力的力臂是 C 到 AB 的距离．【解答】解：杆利用液压装置产生一个推进树干的力，方向沿杆的方向指向树干，此时树干将绕树根转动，所以 C 为支点．所以力臂是从 C 到 AB 的距离．所以BCD错误，以下图：A正确．应选 A．【评论】本题主要考察了杆产生力的方向确实定，及力臂的观点．杆产生的力沿杆的方向，力臂是从支点到力的作用线的距离．10．（ 2010?台湾）一根重量可忽视不计的杠杆以O 点为支点，在杆上的a、b 、c三处罚别遇到F a、F b、F c三个方向与杠杆垂直的力作用，且 a、b、c 三处到O 点的距离比为1：2：3，以下图．若不考虑杠杆与支点间的摩擦力，当杠杆所遇到的协力矩为零时，则F a： F b： F c 可能为以下何者（）A．1： 1： 3 B．1： 1： 5 C． 3： 1：1D． 5：1： 1【考点】 7R：杠杆的均衡剖析法及其应用．【难度】中等【剖析】由题知，a、 b、 c 三处到O 点的距离比为1： 2： 3， F a、 F b、 F c方向与杠杆垂直，可得三力的力臂关系；从而得出三力的力矩关系，因为杠杆所遇到的协力矩为零，可得F a L=2F b L+3F c L；再联合各个选项的力的关系剖析判断．【解答】解：由题知， a、 b、 c 三处到 O 点的距离比为1：2： 3，设 F a的力臂为L，则 F b的力臂为2L， F c的力臂为3L，F a的力矩为F a L，则 F b的力矩为2F b L， F c的力矩为3F c L，∵杠杆所遇到的协力矩为零，∴F a L=2F b L+3F c L；A、若 F ： F ： F =1： 1： 3，代入 F L=2F L+3F L，该式不建立，故 A 错；a b c a b cB、若 F ： F ： F =1：1： 5，代入 F L=2F L+3F L，该式不建立，故 B 错；a b c a b cC、若 F a： F b： F c=3：1： 1，代入 F a L=2F b L+3F c L，该式不建立，故 C 错；D、若 F a： F b： F c=5：1： 1，代入 F a L=2F b L+3F c L，该式建立，故D 正确．应选 D．【评论】本题考察了学生对杠杆均衡条件的掌握和运用，依据供给条件和杠杆所遇到的协力矩为零得出 F a L=2F b L+3F c L 是本题的重点．二、填空题（每空 2 分，共 46 分）11．（ 2013?广东）如图是某装置利用浮力进行自动控制的原理图AOB 为一杠杆（质量忽视不计）， OA： OB=1： 2． A 端用细线挂一空心铝球，质量为 2.7kg．当铝球一半体积浸在水中，在 B 端施加 3.5N 的竖直向下的拉力 F 时，杠杆恰幸亏水平地点均衡．则铝球实心部分的体积为10﹣ 3m3，铝球遇到的浮力为20 N，铝球空心部分体积为3× 10﹣3 m3．（ρ3 kg/m 3， g=10N/kg）铝 =2.7×10【考点】 7R：杠杆的均衡剖析法及其应用；8P：浮力大小的计算．【难度】中等．【剖析】已知铝球的质量和密度，依据密度公式可求出铝球实心部分的体积；对铝球进行受力剖析可知，铝球遇到细线的拉力、重力和浮力作用，所以杠杆 A 端遇到竖直向下的拉力等于 G﹣ F 浮，依据杠杆均衡的条件可求出浮力．依据阿基米德原理求出排开水的体积，从而得出球的体积，球的体积减去实心部分的体积即为空心部分的体积．【解答】解：由ρ= 可知，铝球实心部分的体积：V===10﹣3m3；由杠杆均衡的条件可得：（G﹣ F 浮）× OA=F B× OB（2.7kg× 10N/kg﹣ F 浮）× OA=3.5N× OB2.7kg× 10N/kg ﹣ F 浮 =7NF 浮 =20N；因为 F 浮=ρ水 gv 排所以 v===2× 10﹣33；排m则 v 球 =2v 排 =2×2× 10﹣3 m3=4× 10﹣3 m3，则空心部分的体积：v 空心 =v 球﹣ v 实心 =4× 10﹣3m3﹣ 10﹣3 m3=3× 10﹣3m3．故答案为： 10﹣3﹣3 3．； 20；3× 10m【评论】本题考察了学生对密度公式和杠杆均衡条件的掌握和运用，重点是剖析出作用在杠杆 A 端的力，难度不大．12．（ 2013?泸州）以下图，轻质水平木杆AB 能够绕O 点转动，在杆的 B 端用细线悬挂了盛满水的正方体容器，使该容器静止在水平桌面上，该容器的边长为10cm ，质量为0.2kg，已知AO 长度是OB 长度的 3 倍，在 A 点用F=4N 的力竖直向下拉木杆时，容器对水平桌面的压力为0 N，水对容器底部的压力为10 N，（不计容器的厚度，ρ水=1.0× 103kg/m3，g 取10N/kg）【考点】 7R：杠杆的均衡剖析法及其应用．【难度】中等．【剖析】要求出容器对水平桌面的压力，第一求出容器和水的总重力，而后求出绳对容器的拉力．则压力等于总重力减绳的拉力．要用到密度的知识m=ρV计算水的质量，而后依据G=mg 计算重力．绳对容器的拉力要依据杠杆的均衡条件：动力×动力臂=阻力×阻力臂．容器是柱体，所以水对容器底的压力等于水的重力．或依据液体压强公式计算出水对底面的压强，而后依据公式F=pS计算出水对底面的压力．【解答】解：依据杠杆的均衡条件：F A?OA=F B?OB又 OA=3OB所以 F B=3F A=3× 4N=12N容器的边长a=10cm=0.1m由ρ=得， m 水=ρ水 V=1.0× 103kg/m 3×（ 0.1m）3=1kg所以水和容器的总重力为所以容器对桌面的压力G=（m 容+m 水） g=（0.2kg+1kg）× 10N/kg=12N F=G﹣ F B=12N﹣ 12N=0N因为是正方体容器，所以 F 压 =G 水 =m 水 g=1kg×10N/kg=10N故答案为： 0； 10．【评论】本题考察了杠杆均衡条件的应用，第一掌握杠杆的均衡条件，的力及对应的力臂．在本题中还用到了密度的知识及重力的计算．重点剖析出杠杆所受13．（ 2013?防城港）下边是小王利用刻度平均的匀质杠杆进行研究“杠杆的均衡条件”的实验．（每个钩码重0.5N）（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将均衡螺母向右（选填“左”或“右”）端调理，直到杠杆在水平地点均衡．（2）如图 1 所示，①在杠杆 A 点处挂 4 个钩码，则在 B 点处应挂6个相同的钩码，杠杆仍旧在水平地点均衡．②把 B 点处的钩码取下，在 B 点处施加一个竖直向下的拉力F= 3N 时，杠杆仍旧在水平地点均衡．当拉力 F 向右倾斜时，仍要保持杠杆在水平地点均衡，拉力F的大小将变大（选填“变大”、“变小”或“不变”）．原由是 F 的力臂变小．（3）假如小王又进行了如图 2 所示的研究，考虑杠杆重力的影响，发现用弹簧测力计在 C 点竖直向上拉使杠杆仍旧处于水平地点均衡时，则弹簧测力计的示数应大于 3 N．【考点】 7U：研究杠杆的均衡条件实验．【难度】中等．【剖析】（1 ）在调平杠杆均衡时，杠杆的哪端高，均衡螺母要向哪端挪动；（2）依据杠杆的均衡条件计算出在 B 点挂的钩码个数或拉力的大小；当拉力 F 向右倾斜时，剖析卖力臂的变化联合杠杆的均衡条件判断力的变化；（3）若杠杆的支点在杠杆的中点处，此时重力恰巧作用在支点，若不在中点，此时杠杆的均衡会受重力的影响，依据重力的方向判断出重力是使杠杆向哪个方向转动，从而判断出丈量结果误差．【解答】解：（ 1）杠杆静止时，杠杆左端下沉，说明右端偏高，均衡螺母需向右调理；（2）①设杠杆每个格的长度为L，每个钩码的重力为 G，依据杠杆的均衡条件：F A L A=F B L B4G?3L=F B?2L解得 F B=6G需挂 6 个钩码．②若在 B 点处施加一个竖直向下的拉力，则F B=6G=6× 0.5N=3N；若拉力 F 向右倾斜时，此时 F 的力臂变短，依据杠杆的均衡条件，力变大；（3）若不计杠杆的重力，依据杠杆的均衡条件：F向上L向上=F向下 L向下F′ ?3L=3G?6L解得 F′=6G=6× 0.5N=3N因为杆的重心在杆的中点，方向竖直向下，重力与钩码同时使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3N．故答案为：（ 1）右；（2）① 6；② 3；变大； F 的力臂变小；（ 3）重力； 3．【评论】本题是研究杠杆均衡实验，考察了杠杆的调平及杠杆均衡条件的应用，在利用均衡条件公式时，要注意剖析力和对应的力臂．14．（ 2013?佛山）以下图，晓月利用铁架台、带有刻度的杠杆、细线、若干钩码等实验装置研究杠杆均衡条件．请你回答以下问题：（1）在挂钩码前，晓月发现杠杆的左端低，右端高，她将杠杆两头的螺母向右调理，使杠杆在水平地点均衡．（2）接着晓月在杠杆双侧挂上不一样数目的钩码，挪动钩码的地点．保持杠杆在水平地点平衡．其目的是：知足均衡条件；方便丈量出两个力的力臂．（3）改变钩码数目和地点，获得三组丈量数据（以下表），能够减少实验的有时性，根据表中的数据你得出杠杆均衡条件是：F1L1=F2L2，并达成以下表中的空格．实验丈量数据记录表实动力动力臂阻力动力臂验F1/N L1/cm F2/N L2 /cm序次1 2.0 5.00 1.010.002 2.010.00 2.010.003 3.010.00 2.0【考点】 7U：研究杠杆的均衡条件实验．【难度】中等【剖析】（1 ）在调理杠杆均衡时，哪端较高，均衡螺母向哪边调理；（2）为了便于丈量力臂，保持杠杆在水平地点均衡；（3）在实验中，为了防止实验结果的有时性，获得广泛性的规律，常常多测几组数据；依据表格中数据剖析动力、动力臂的乘积及阻力、阻力臂乘积的关系得出结论：F1L1=F2L2．依据杠杆均衡条件代入数据，即可求出动力臂的值．【解答】解：（ 1）由图知，右端较高，所以均衡螺母应向右调理；（2）在杠杆双侧挂上不一样数目的钩码，挪动钩码的地点，是为了使杠杆知足均衡条件在水平地点均衡；保持杠杆在水平地点均衡．其目的是为了便于丈量力臂；（3）在实验中，获得三组丈量数据，这样能够减少实验的有时性；由表格中数据知，动力、动力臂的乘积等于阻力、阻力臂的乘积，可得杠杆均衡条件是：F1L1=F2L2；依据杠杆均衡条件：F1L1=F2L2代入数据： 3N×10cm=2N× L2解得： L2=15cm．实动力动力臂阻力动力臂验F1/N L1/cm F2/N L2 /cm序次1 2.0 5.00 1.010.002 2.010.00 2.010.003 3.010.00 2.015.00故答案为：（ 1）右；（ 2）知足均衡条件；方便丈量出两个力的力臂；．（3）有时性；F1L1=F2L2；记录表应填15.00．【评论】本题是研究杠杆均衡实验，考察了研究杠杆均衡条件的实验过程，我们要学会设计实验、进行实验、采集实验数据、总结实验结论．15．（ 2013?嘉兴）如图是液压起重车的表示图．使用时液压杆将起重臂顶起，可将重物吊起并安置到需要的地方．（1）起重机钢索下端有一滑轮，这是动滑轮．（2）吊起重物时，应将液压起重车后部的四个金属支架放下以取代后轮，这除了起稳固作用外，还可以减小对地面的压强．（3）顶起起重臂时，液压杆向上顶起的力大于重物的重力．【考点】 7W：动滑轮及其工作特色；7N：杠杆的均衡条件；85：减小压强的方法及其应用．【难度】中等【剖析】（1 ）定滑轮工作中不随物体一同挪动，动滑轮工作时和物体一同挪动；（2）压强与压力和受力面积有关，压力一准时，增大受力面积能够减小压强；（3）杠杆的分类和特色，主要包含以下几种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费劲杠杆，动力臂小于阻力臂，费劲但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力．【解答】解：（ 1）起重机钢索下的那个滑轮跟侧重物一同起落，所以是动滑轮；（2）液压起重车后部的四个金属支架放下以取代后轮，增大了起重车与地面的接触面积，从而减小了起重车对地面的压强；（3）由图可见，液压起重车的起重臂是一个费劲杠杆，使用时费劲，可是省距离．故答案为：（ 1）动；（2）压强；（3）大于．【评论】本题借助液压起重车综合考察杠杆的分类、动滑轮的特色以及减小压强的方法，涉及知识点许多，属于基础知识考察范围，比较简单．16．（ 2013?衡阳）卓筒井被誉为中国古代第五大发明，如图甲所示．卓筒井的钻探原理是通过如图乙所示的装置，使钻头一同一落上下运动，连续不停，即可将井中岩石击碎，而后再用专用工具将井中泥沙、碎石拿出，直至打到食盐水层．卓筒井一般深约100m ，井口直径10～ 12cm，为了防备井壁坍塌，先人用一种粗如碗口大小的竹子，将竹节掏空，筒筒相连，插入井中，起到了固定井壁的作用．取食盐水时，将钻头换成取水桶，放入井底，将食盐水装满，再扳起花车，食盐水便拿出来．请回答以下问题：（1）打井时，为了加强击碎岩石的成效，钻头的质量取大一些好．（选填“小”或“大”）（2）花车属于轮轴，使用它提高重物时的长处是省力．（选填“省力”或“省距离”）（3）把食盐水变为盐主要经过“晒”和“煎”两个过程，“晒”和“煎”波及到的物态变化都是汽化．【考点】 7Y：轮轴及其余常有简单机械；1H：汽化及汽化吸热的特色；FO：动能的影响因素．【难度】中等．【剖析】（1）物体因为运动而拥有的能叫动能，物体的质量越大、速度越大，动能越大；物体因为被举高而拥有的能叫重力势能，物体的质量越大、被举得越高，重力势能越大，动能和势能能够互相转变；据此剖析回答；（2）使用轮轴时，动力作用在轮上，因为轮半径大于轴半径，所以能够省力，但要多挪动距离；（3）物质从液态变为气态叫汽化，汽化需要吸热；【解答】解：（ 1）钻头在着落时，将重力势能转变为动能，相同的高度时，质量越大、重力势能越大，着落时能够转变为更多的动能，击石成效更好；（2）花车属于轮轴，动力作用在轮上，能够省力；（3）在“晒”和“煎”两个过程中，都是将液态的水变为气态的水蒸气跑掉，发生的都是汽化现象；故答案为：大；省力；汽化．【评论】本题为力、热学综合题，考察了有关重力势能、轮轴、汽化的有关知识，知识点多、综合性强，属于较难题．三、作图题（共 6 分）17．（ 2013?雅安）以下图，课桌的重心在O 点，若在课桌的 C 点使劲 F 把桌腿 B 抬离地面，在抬起时另一桌腿 A 没有滑动，请在图中画出F相对于 A 点的力臂l1和重力 G 的表示图．【考点】 7P：力臂的画法；7B：重力表示图．【难度】中等【剖析】依据重力的方向老是竖直向下的，过课桌的重心表示出重力的方向；依据力臂与力的作用线垂直的关系，过支点 A 做垂直于 F 作用线的垂线段即可．【解答】解：过重心做竖直向下的力，即重力；过支点 A 做垂直于 F 作用线的垂线段l1，即 F 的力臂 l1；以下图：【评论】本题的重点是切记重力的方向老是竖直向下的，而且会用表示图表示力的三因素；知道力与力臂的关系是正确画卖力臂的前提．四计算题（共 9 分）18．（ 2016?黔南州）用如图甲所示的滑轮组从水中提高物体M ，已知被提高的物体M 质量为 76kg， M 的体积为 3× 10﹣3m3，在 M 物体未露出水面的过程中，绳索自由端的拉力 F 将物体 M 以 0.5m/s 的速度匀速提高了 10m 的高度，此过程中，拉力 F 做的功 W 随时间 t 的变化图象如图乙所示，不计绳重和摩擦力大小．求：（ g=10N/kg ）（1）求物体 M 的重力？（2）求动滑轮下端挂钩上的绳索拉力？（3）求滑轮组提高重物的机械效率？【考点】 7!：滑轮组绳索拉力的计算；F4：滑轮（组）的机械效率．【难度】难【剖析】（1 ）利用 G=mg 计算物体M 的重力；M （2）物体M 淹没在水中，则排开水的体积等于其自己体积，利用 F 浮 =ρ水 gV 排求出物体遇到的浮力，而后利使劲的合成计算动滑轮下端挂钩上的绳索拉力；（3）依据公式 W 有 =（G﹣ F 浮）h 计算拉力 F 对所提高物体 M 做的实用功．由图乙可知此时拉力做的功，即总功，再据机械效率的计算公式计算即可．【解答】解：（1）物体 M 的重力： G=mg=76kg× 10N/kg=760N ；（2）物体 M 淹没在水中，则 V 排 =V=3× 10﹣3m3，物体 M 遇到的浮力： F=ρ gV=1× 1033﹣33=30N，浮水排kg/m × 10N/kg×3×10m则动滑轮下端挂钩上的绳索拉力： F 拉 =G﹣ F 浮 =760N﹣ 30N=730N；（3）因为物体未露出水面，物体受浮力作用，则滑轮组提高重物所做的实用功：W 有=（G﹣ F 浮）h=730N× 10m=7300J；货物以 0.5m/s 的速度匀速提高到10m 的高度，由 v= 可知，运动的时间： t= ==20s，由图乙可知，此时拉力做的总功是8000J，所以滑轮组提高重物的机械效率：η=× 100%=× 100%=91.25%；答：（ 1）物体 M 的重力为 760N；（2）动滑轮下端挂钩上的绳索拉力为730N；（3）滑轮组提高重物的机械效率为91.25%．【评论】本题考察了重力、滑轮组绳索拉力、实用功、总功、机械效率的计算，重点是从图象中找到实用数据．五、解答题（共 9 分）19．（ 2015?随州）一根粗细平均，长度为1m 的木棒 AB，将其淹没在水中，并使其可绕B 端的水平轴自由转动．为使 A 端不上调且保持木棒 AB 一直水沉静止．在 A 端对其施加一个（方向待求的）力 F木ρA=25N，已知木棒重G=100N，木棒的密度和水的密度关系为：ρ=0.83kg/m 3．水，ρ水 =1×10求：（ 1）木棒所受浮力的大小；（2）力 F A的力臂大小；（3）力 F A的可能方向（推导后将有关角度标在图中）【考点】 7N：杠杆的均衡条件；8P：浮力大小的计算．【难度】难【剖析】（1 ）第一求出木棒的质量，利用ρ= 求出木棒的体积，因为木棒AB 淹没在水中，排开的液体体积与木棒体积相等，依据 F 浮 =ρ水 gV 可求浮力；（2）为使 A 端不上调且保持木棒 AB 一直水沉静止．则木棒受浮力和重力的作用，因为浮力大于重力则木棒遇到一个向上的作使劲F，则在杠杆 A 端施加阻挡木棒转动的力，已知力的大小为F A=25N，依据杠杆均衡条件即可求卖力臂；（3）依据力臂L1与 AB 的大小关系即可判断力F A的可能方向．。
