PKPM建筑节能设计软件的使用——以天庆·莱茵小镇15号楼计算为例

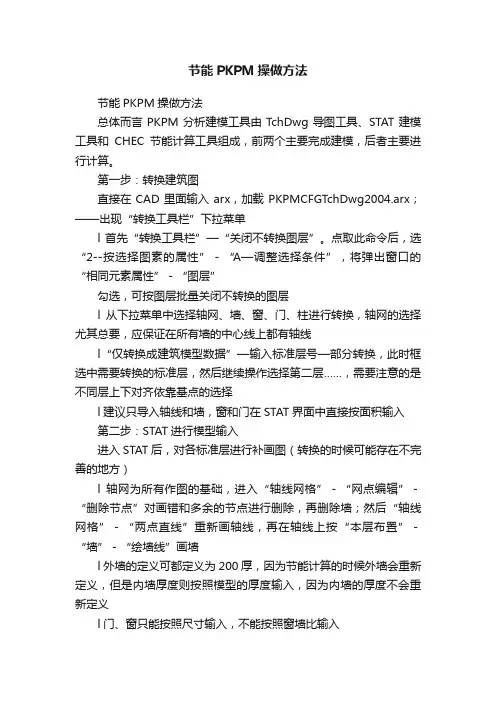

节能PKPM操做方法节能PKPM操做方法总体而言PKPM分析建模工具由T chDwg导图工具、STAT建模工具和CHEC节能计算工具组成，前两个主要完成建模，后者主要进行计算。

第一步：转换建筑图直接在CAD里面输入arx，加载PKPMCFGT chDwg2004.arx；——出现“转换工具栏”下拉菜单l首先“转换工具栏”—“关闭不转换图层”。

点取此命令后，选“2--按选择图素的属性”－“A—调整选择条件”，将弹出窗口的“相同元素属性”－“图层”勾选，可按图层批量关闭不转换的图层l从下拉菜单中选择轴网、墙、窗、门、柱进行转换，轴网的选择尤其总要，应保证在所有墙的中心线上都有轴线l“仅转换成建筑模型数据”—输入标准层号—部分转换，此时框选中需要转换的标准层，然后继续操作选择第二层……，需要注意的是不同层上下对齐依靠基点的选择l建议只导入轴线和墙，窗和门在STAT界面中直接按面积输入第二步：STAT进行模型输入进入STAT后，对各标准层进行补画图（转换的时候可能存在不完善的地方）l轴网为所有作图的基础，进入“轴线网格”－“网点编辑”－“删除节点”对画错和多余的节点进行删除，再删除墙；然后“轴线网格”－“两点直线”重新画轴线，再在轴线上按“本层布置”－“墙”－“绘墙线”画墙l外墙的定义可都定义为200厚，因为节能计算的时候外墙会重新定义，但是内墙厚度则按照模型的厚度输入，因为内墙的厚度不会重新定义l门、窗只能按照尺寸输入，不能按照窗墙比输入l注意顶部天窗，首先在“本层布置”－“屋顶”－“屋顶布置”里面，把屋顶画完，再使用“本层布置”－“屋顶”－“板洞”画天窗，在CHEM中会自动识别为天窗l每层画完后，则通过楼层设置，定义每一层所选用的标准层和层高，最后组成整楼第三步：CHEC节能计算第二步完成后，保存文件，直接进入节能计算l总参设定，注意其中的“冷桥面积和传热系数输入方式选项”，为保守起见，评估中考虑冷热桥，设为“以面积百分比输入”l初始参数，墙、窗等定义可以先对所有的统一定义，即全局设定，然后在“墙窗编辑”－“选标准层”后，从顶部下拉菜单“修改门窗参数”对单个进行再修改l窗户的遮阳系数分为玻璃遮挡系数和有效面积两部分组成，另外可以进行冷热桥的计算l墙窗定义完后，可以通过墙窗编辑查看相关系数l定义房间，比较容易，直接定义房间类型即可，跃层的底层定义为中庭底层，上层为中间层l建筑检查，建筑计算后，可以获得窗墙比等信息l动态计算，这里可以定义外遮阳等（阳台算外遮阳），动态计算完成后，可以通过“显示打印”－“动态结果”看输出的doc文件绿色建筑的计算机辅助设计之一，整合设计绿色建筑的计算机辅助设计之二，气候分析与风水术绿色建筑的计算机辅助设计之三，日照分析及太阳能利用绿色建筑的计算机辅助设计之四，采光照明分析绿色建筑的计算机辅助设计之五，通风分析绿色建筑的计算机辅助设计之六，环境噪声分析绿色建筑的计算机辅助设计之七，全年能耗分析绿色建筑的计算机辅助设计之八，围护结构热工性能的优化绿色建筑的计算机辅助设计之九，暖通空调“新”技术绿色建筑的计算机辅助设计之十，节能控制系统保温隔热砂浆保温隔热砂浆是以水泥、膨胀珍珠岩等为主体材料，并添加纤维素等其他外加剂的复合保温隔热材料。

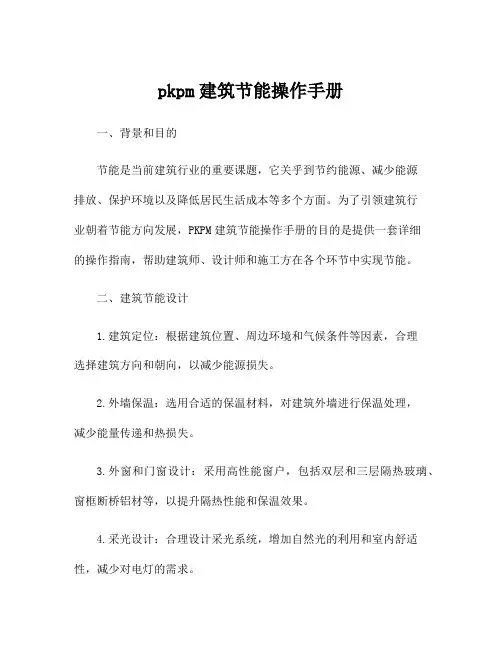

pkpm建筑节能操作手册一、背景和目的节能是当前建筑行业的重要课题，它关乎到节约能源、减少能源排放、保护环境以及降低居民生活成本等多个方面。

为了引领建筑行业朝着节能方向发展，PKPM建筑节能操作手册的目的是提供一套详细的操作指南，帮助建筑师、设计师和施工方在各个环节中实现节能。

二、建筑节能设计1.建筑定位：根据建筑位置、周边环境和气候条件等因素，合理选择建筑方向和朝向，以减少能源损失。

2.外墙保温：选用合适的保温材料，对建筑外墙进行保温处理，减少能量传递和热损失。

3.外窗和门窗设计：采用高性能窗户，包括双层和三层隔热玻璃、窗框断桥铝材等，以提升隔热性能和保温效果。

4.采光设计：合理设计采光系统，增加自然光的利用和室内舒适性，减少对电灯的需求。

5.空调和供暖系统设计：选用高效节能的空调和供暖系统，包括地源热泵、太阳能热水器等，减少能源的消耗。

三、施工节能措施1.施工材料选择：选用绿色环保的建筑材料，减少对自然资源的破坏和污染。

2.施工工艺优化：合理安排施工流程，减少能源浪费和材料的损耗。

3.施工废弃物处理：分类处理施工废弃物，进行资源化利用和合理处置。

4.能源管理：建立能源管理系统，监测和控制建筑能耗，定期进行能源审核和改进。

四、使用阶段节能措施1.空调和供暖系统管理：合理设置室内温度和湿度，定期维护和清洁空调和供暖设备，确保其正常运行和有效使用。

2.用电管理：采用高效节能的电器设备，合理使用电器，避免空转和浪费。

3.室内照明管理：采用节能灯具，合理选择照明亮度和时间，使用光感应开关等智能控制设备。

4.能源监测和改进：建立能源监测系统，了解和分析能源使用情况，制定改进方案，减少能源浪费。

五、PKPM建筑节能操作手册的应用1.建筑设计单位：在建筑设计的过程中，根据PKPM建筑节能操作手册指南，进行节能设计，并完成相应的能源计算和评估。

2.施工单位：根据PKPM建筑节能操作手册，选择适宜的施工材料和工艺，优化施工流程，实施施工节能措施。

如何应用PKPM-ARCHICAD建立结构计算和绿色建筑设计模型郝 越图软(GRAPHISOFT)中国2017-11-28提要•PKPM-ARCHICAD介绍• 方案设计阶段BIM工作流程• 方案设计阶段绿色建筑设计指导• 基于PKPM-BIM平台BIM模型与结构分析和绿建设计 软件的协同• 模型及结果的移动端展示-BIMxIFCSelf Library DIY ObjectsOn-line LibraryBjorne Ingels Group, Denmark P&T Singapore, Hong KongNikon Sekkei, JapanAEDAS, SingaporeKajima Corporation, JapanAIDEA, Philippines麓湖生态城B3组团项目项目位置: 中国四川省，成都项目面积: 42,000 m 2完成时间:2013-2015服务类型：方案辅 /初步/ 施工图深化设计•模型几何分析，根据建筑落位，周边建筑环境、功能分区、门窗及遮阳设置等•额外数据输入，例如热源、材料导热系数、风玫瑰图、气候资料等•每小时能量平衡模拟•得到分析数据，判断合理性Eco-Designer 功能介绍PKPM专业分析模块PK P M -A R C HIC AD PKPM-BIM •方案阶段能耗初步计算•建筑节能•能耗模拟•建筑物理•室内天然采光•建筑室内噪声（构件隔声和背景噪音模拟）其他软件AC 免费插件IFC •PC 设计•结构分析PKPM-AC 建模1st Round PKPM 结构分析模型PKPM-BIM 平台模型3rd Round在过滤器中选择需要导入BIM 平台的图层以及导入后的类型（承重、非承重等），并将模型导出为BIM 平台参考模型选择承重构件自动生成结构计算模型，并将非承重构件设置为荷载加载到模型上，并设置结构模型中的层高以及荷载，最后进行模型整理，例如梁柱的分割，结构板的设置等2nd Round 根据分析结构，更改构件截面尺寸，或增加减少构件，并返回到BIM 模型2nd Round将BIM 平台模型导入到PKPM-AC 模型中，作为独立的图层，建筑师根据建筑要求，选择是否接受结构构件的更改1st Round再将PKPM-AC 模型导出到BIM 平台3rd Round BIM 平台通过变更检测功能显示更新的建筑构件，结构师可以根据需求再进行结构分析计算绿建分析模型作为参考模型导入生成绿建分析报告生成结构分析报告并发布结构图纸自动发布建筑图纸T H A N K S。

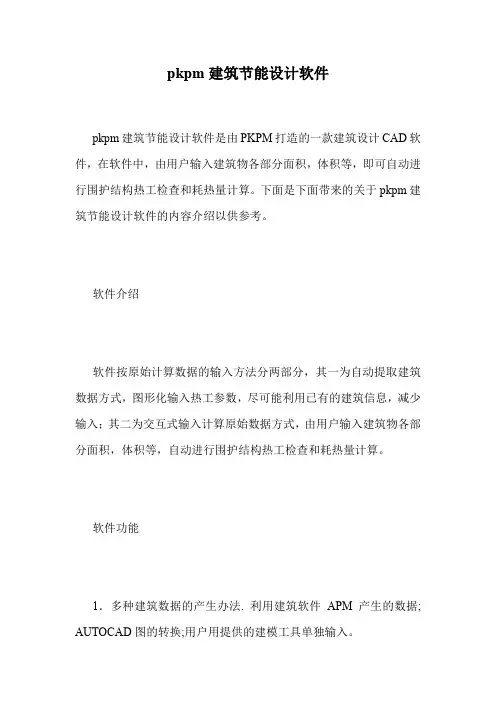

pkpm建筑节能设计软件
pkpm建筑节能设计软件是由PKPM打造的一款建筑设计CAD软件，在软件中，由用户输入建筑物各部分面积，体积等，即可自动进行围护结构热工检查和耗热量计算。

下面是下面带来的关于pkpm建筑节能设计软件的内容介绍以供参考。

软件介绍
软件按原始计算数据的输入方法分两部分，其一为自动提取建筑数据方式，图形化输入热工参数，尽可能利用已有的建筑信息，减少输入；其二为交互式输入计算原始数据方式，由用户输入建筑物各部分面积，体积等，自动进行围护结构热工检查和耗热量计算。

软件功能
1．多种建筑数据的产生办法. 利用建筑软件APM产生的数据; AUTOCAD图的转换;用户用提供的建模工具单独输入。

2. 图形化方式输入修改各种围护结构和房间计算参数。

建有墙体屋顶、门窗数据库，直接从中选取；提供多种热桥输入方式。

3．节能计算。

自动计算不同朝向的窗墙比和建筑物的体形系数,对”建筑热工设计”中规定的参数进行计算和比较,自动判断是否满足标准要求。

对于按北京节能标准进行节能设计的建筑，当某些参数不满足标准要求时，自动生成参照建筑，同时计算出设计建筑和参照建筑的耗热量指标，用参照建筑对比法判断是否满足节能标准的要求。

4．对热桥部位进行结露检验。

5．图形显示不达标部位，图形显示各开间墙体和门窗面积和传热系数。

6．建有开放的气象数据库、常用的墙体屋顶数据库，墙体屋顶数据库包含通用库和地方常用做法库。

一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。

（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。

2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。

这时软件会自动将图形保存到PBECA的WOR K文件夹中。

（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。

其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。

4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。

其他标准层类似。

移动完毕点击确定。

5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。

（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。

程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。

居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。

注意此处考虑的是不采暖阳台，而不是阳台是否封闭。

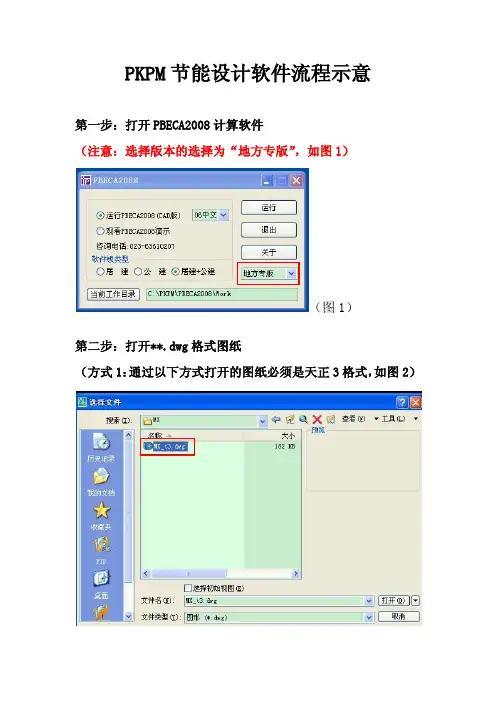

PKPM节能设计软件流程示意第一步：打开PBECA2008计算软件（注意：选择版本的选择为“地方专版”，如图1）（图1）第二步：打开**.dwg格式图纸（方式1：通过以下方式打开的图纸必须是天正3格式，如图2）（图2）（方式2：通过三维模型导入方式打开图纸为天正5.0以上版本，如图3）（图3）通过三维模型导入的图纸，建议在天正作图软件中将模型需要的信息（填充墙体、结构墙肢、房间分隔、门窗尺寸）进行编辑，可减少在节能计算软件中的修改工作。

建议采用方式2进行图纸标准层转换，以节约大量模型整理时间，提高工作效率。

（注意：通过方式2打开天正图纸时，必须是每张dwg格式表达一个标准层（如图4），并且在整理标准层过程中，将每个标准层的基点都移动至0，0，0点,方便以后的模型组装工作）第三步：转换标准层1.通过方式2浏览选择天正图纸，点击打开，然后点击转换标准层，完成标准层的模型转换工作.(如图5)（图4）（图5）2.按上述步骤逐层选择天正图纸进行标准层转换。

(如图6、7)（图6）（图7）第四步：楼层组装 (如图8)按实际建筑工况进行楼层组装，注意层高及层数的设置与建筑图标高系统必须一致！（注意顶层层高一般会扣除50mm的情况）（图8）第五步：三维模型查看(如图9)（图9）第六步：项目信息填写(如图10-1、10-2、10-3)(图10-1)(图10-2)(图10-3) 第七步：模型编辑(如图11)(图11)（注意1：模型热桥设置中各部位数据按结构提资的实际数据进行修正，如图12）(图12)（注意2：模型房间设置时，按建筑图逐个房间进行设置，能耗房间不能漏设，如图13）(图13)第八步：材料编辑(如图14)(图14)（注意1：外墙及热桥选用无机保温砂浆导热系数为0.07时，注意按规范指标，手动修改蓄热系数为1.26，修正系数为1.3）（注意2：太阳辐射材料表面吸收系数取值应根据外饰面材料确定，一般为水泥屋面与墙体，取值0.7，以实际工程为准，如图15）(图15)（注意3：材料编辑中关于热桥部位（柱、梁、板）钢筋混凝土厚度取值与墙体厚度有关，一般取值为200，如图16）(图16)（注意4：材料编辑中，公建项目外窗窗墙比小于0.4时，该窗可见光透射比不得小于0.4，此为强条，必须满足。

高级拼装说明以工程实例来说明高级拼装的问题一、操作步骤：1、打开一个BDL模型，完成构建提取，完成标准层的转换2、打开楼层组装的菜单截图：編型导人模型編辐•圉护节能■麗逋节能■电气节能・3“高级拼装”截图：进入到对话框截图：爍呈垃務览甲ASitESa 0 v Ei昙E 5S 撕芷谡注：该实例工程在的第一个标准层是共用的 （即建筑的父楼，在关系设置中可以设置），从第二层往就开始错层4、进行楼层的组装，先组装第一层，在上面对话框中点取 “新建”，然后在组装第一标准层， 命名为“父楼”截图：r^n层"5卅应称底层[I -Vi 疑制］娜ts ：im |r^snJRiC'Vss ：V直命£ ML i il当前洗中$描悟理诃戲创普逋适迟命iff 崔耳徒 名宇祐迹并丢I 层戟拆5、由于从第二层开始开始错层，因此需要重新点击“新增” 截图：标准层2的高是33003、第三层按照上面的方法，命名为截图：QE]JE扈苦：曰ih命靑*厂同虹剎百淫;卫共I 曄 1 ［天磁査］jttirmjr-5300謝査空斜有有0取洎，命名为“楼层组装一左”“楼层组装一右”悝昙担雄览里tSS±4S®高 n V医刍 前高 底斋 声在聲4、楼层组装完毕之后，设置层与层之间的关系，点击“关系设置”，选择“楼层组装一左”在弹出的对话框中选择父楼，选择第一个标准层“父楼” 为该建筑的父楼，即该工程中的共用楼层，后点击“确定”（楼层组装一右的设置方法是相同） 截图：［蘇】对应Ultt 层1游疥-.TMC『宝制：r^n层离;3SXrw ；［如［冃如护V戶■用£ <41JL>□及剽普旦览翌 J女挥：堂层熒止] ___ II■MSffiiCS i tr -------- p5、设置完成之后，点击“拼装结果” 截图：，后点击确定就可以完成楼层的组装6、通过3D显示，查看组装的结果截图：图中红圈的地方就突出了“高级拼装”的作用，满足了实际情况工程中一些特殊楼层的拼装要求。

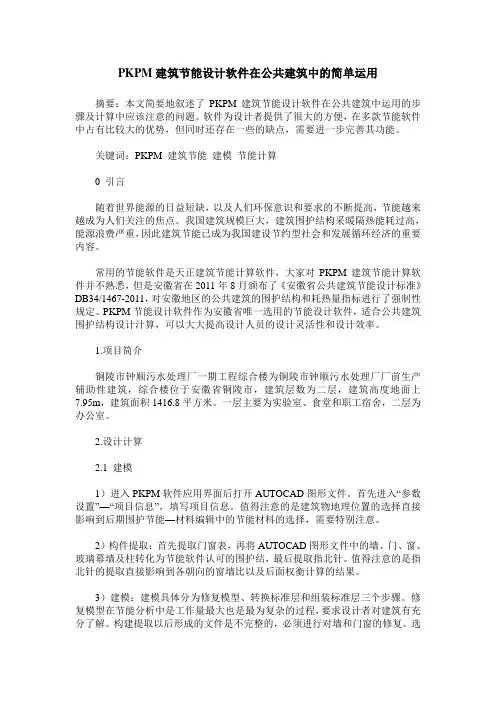

PKPM建筑节能设计软件在公共建筑中的简单运用摘要：本文简要地叙述了PKPM建筑节能设计软件在公共建筑中运用的步骤及计算中应该注意的问题。

软件为设计者提供了很大的方便，在多款节能软件中占有比较大的优势，但同时还存在一些的缺点，需要进一步完善其功能。

关键词：PKPM 建筑节能建模节能计算0 引言随着世界能源的日益短缺，以及人们环保意识和要求的不断提高，节能越来越成为人们关注的焦点。

我国建筑规模巨大，建筑围护结构采暖隔热能耗过高，能源浪费严重，因此建筑节能已成为我国建设节约型社会和发展循环经济的重要内容。

常用的节能软件是天正建筑节能计算软件，大家对PKPM建筑节能计算软件并不熟悉，但是安徽省在2011年8月颁布了《安徽省公共建筑节能设计标准》DB34/1467-2011，对安徽地区的公共建筑的围护结构和耗热量指标进行了强制性规定。

PKPM节能设计软件作为安徽省唯一选用的节能设计软件，适合公共建筑围护结构设计汁算，可以大大提高设计人员的设计灵活性和设计效率。

1.项目简介铜陵市钟顺污水处理厂一期工程综合楼为铜陵市钟顺污水处理厂厂前生产辅助性建筑，综合楼位于安徽省铜陵市，建筑层数为二层，建筑高度地面上7.95m，建筑面积1416.8平方米。

一层主要为实验室、食堂和职工宿舍，二层为办公室。

2.设计计算2.1 建模1）进入PKPM软件应用界面后打开AUTOCAD图形文件。

首先进入“参数设置”—“项目信息”，填写项目信息。

值得注意的是建筑物地理位置的选择直接影响到后期围护节能—材料编辑中的节能材料的选择，需要特别注意。

2）构件提取：首先提取门窗表，再将AUTOCAD图形文件中的墙、门、窗、玻璃幕墙及柱转化为节能软件认可的围护结，最后提取指北针。

值得注意的是指北针的提取直接影响到各朝向的窗墙比以及后面权衡计算的结果。

3）建模：建模具体分为修复模型、转换标准层和组装标准层三个步骤。

修复模型在节能分析中是工作量最大也是最为复杂的过程，要求设计者对建筑有充分了解。

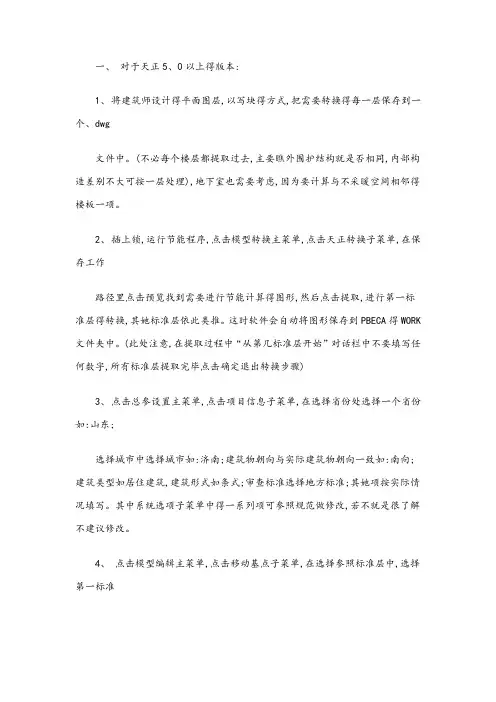

一、对于天正5、0以上得版本:1、将建筑师设计得平面图层,以写块得方式,把需要转换得每一层保存到一个、dwg文件中。

(不必每个楼层都提取过去,主要瞧外围护结构就是否相同,内部构造差别不大可按一层处理),地下室也需要考虑,因为要计算与不采暖空间相邻得楼板一项。

2、插上锁,运行节能程序,点击模型转换主菜单,点击天正转换子菜单,在保存工作路径里点击预览找到需要进行节能计算得图形,然后点击提取,进行第一标准层得转换,其她标准层依此类推。

这时软件会自动将图形保存到PBECA得WORK 文件夹中。

(此处注意,在提取过程中“从第几标准层开始”对话栏中不要填写任何数字,所有标准层提取完毕点击确定退出转换步骤)3、点击总参设置主菜单,点击项目信息子菜单,在选择省份处选择一个省份如:山东;选择城市中选择城市如:济南;建筑物朝向与实际建筑物朝向一致如:南向;建筑类型如居住建筑,建筑形式如条式;审查标准选择地方标准;其她项按实际情况填写。

其中系统选项子菜单中得一系列项可参照规范做修改,若不就是很了解不建议修改。

4、点击模型编辑主菜单,点击移动基点子菜单,在选择参照标准层中,选择第一标准层为参照标准层,选取移动其她标准层如第二标准层,点击移动,先选择参照标准层得基准点,再选择需要移动标准层得基准点,注意:两个标准层得基准点要选择同一点。

其她标准层类似。

移动完毕点击确定。

5、点击墙编辑子菜单,选择第一标准层,在此命令下,软件执行AutoCAD画墙线与修改墙线得所有命令。

(此处注意,对墙线得修改必须在墙编辑菜单下进行,否则软件不能对其识别)其她标准层类似,修改完毕后点击确定。

程序将跳出对话框,点击“就是”将对以上所有操作进行保存,重新封闭得房间将被分配房间号,注意:重新进行墙编辑得标准层得房间类型将恢复为其她类型,需重新指定。

居住建筑此处需注意删除所有不采暖阳台,阳台构件须在后面单独设置。

注意此处考虑得就是不采暖阳台,而不就是阳台就是否封闭。

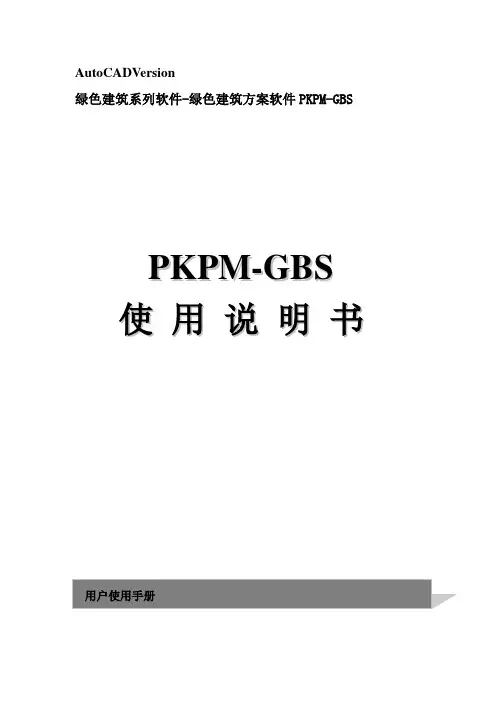

AutoCADVersion绿色建筑系列软件-绿色建筑方案软件PKPM-GBSP K P M-G B S使用说明书前言推行建筑节能，发展绿色建筑迫在眉睫、刻不容缓。

目前大力发展绿色建筑已成为我国技术经济政策。

为了响应国家政策，公司自主开发了绿色建筑方案软件PKPM-GBS，该软件是协助用户完成绿色建筑星级评估、成本掌控、辅助决策的专家支持系统。

软件以国家及地方绿色建筑标准作为出发点，详细剖析标准对应的每个条目，并提供条目相关的设备选型、计算分析、经济分析等辅助设计功能，协助用户快速完成条目分析，成本控制等工作，生成详细的申报自评估报告书和申报资料，帮助完成绿色建筑设计标识及绿色建筑运营标识的申报。

绿色建筑方案软件PKPM-GBS为国内首款适用于绿色建筑标准评价的软件工具，覆盖建筑全生命周期，可以生成满足绿色建筑90%以上的专项设计报告，后端链接国家级评审中心，并融合BIM设计理念，通过建立统一的数据模型，在风环境、光环境、能耗、噪声等不同的模拟软件中进行计算分析。

绿色建筑方案软件与国内绿色建筑评价标准结合紧密，生成符合标准的分析报告和绿色建筑专篇，有效帮助设计师进行项目认证、模拟计算、产品选型、设计指导、增量成本分析和项目申报等工作，为设计师提供直观的量化数据与依据，对项目的设计和运行效果进行全方位评价与优化。

绿色建筑方案软件PKPM-GBS亮点:技术路线技术路线根据我们积累的多年实际项目案例经验，可引导设计师完成项目目标星级以及技术体系的定位。

软件可以根据设计师提供的项目基本信息，如地理区位，气候特点等，自动匹配适合于本项目的技术路线，并生成预评估报告及前期增量成本分析报告等内容，以作为项目设计方案参考。

设计师还可在原有技术路线基础上自行定义，并指导后期的绿色建筑设计工作。

BIM建筑模型软件可通过设计师熟悉的节能设计软件模型平台，建立标准的数据模型，完成建筑能耗、室内外风环境、室内自然采光、环境噪声、太阳能热水建筑一体化设计、结露设计、构件隔声等相关绿色建筑高端模拟工作，极大地提高了设计效率，引领今后主流的设计思想。

浅谈PKPM在住宅中的应用和计算工程量的技巧
浅谈PKPM在住宅中的应用和计算工程量的技巧
建筑工程预算(标底)编制中最关键,最烦琐的环节就是工程量计算问题,要做好这项工作,不仅要认真,细致,更要懂得如何利用各种技巧去简化计算,以减少劳动强度,节约时间和确保计算的准确性.PKPM系列软件是一套自主平台的结构计算类软件其中最常用的是结构上部计算程序SATWE.TAT,PK.本文根据<高层建筑钢筋混凝土结构设计规程>JGJ3-2002(以下简称<高规>)中的相关规定,对在PKPM中如何实现短肢剪力墙的输入及其计算结果进行分析.
作者：陈健泳作者单位：深圳华森建筑与工程设计顾问有限公司广州分公司,深圳,518034 刊名：科技资讯英文刊名： SCIENCE & TECHNOLOGY INFORMATION 年，卷(期)： 2008 ""(5) 分类号：X5 关键词：工程量计算技巧 PKPM 结构设计软件对于。

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

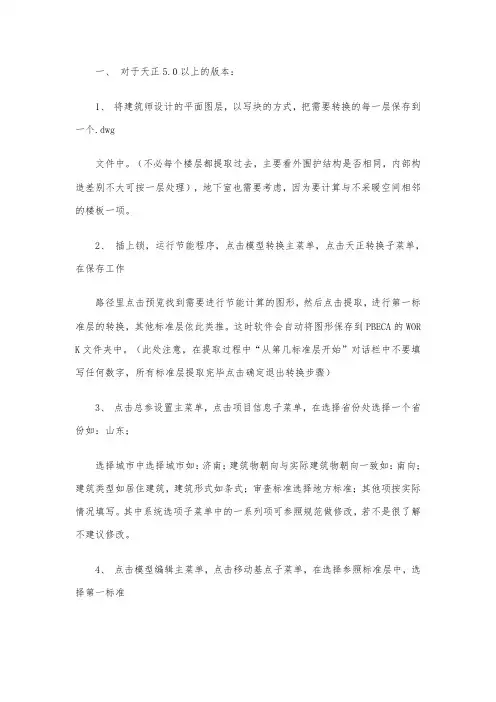

一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。

（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。

2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。

这时软件会自动将图形保存到PBECA的WOR K文件夹中。

（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。

其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。

4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。

其他标准层类似。

移动完毕点击确定。

5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。

（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。

程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。

居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。

连梁超筋怎么办?本结构地上15层，地下2层，体系为剪力墙结构。

结构比较规则，由于南侧洞口比较密集，导致南侧连梁超筋明显，如何解决？（位移，周期，地震都没问题）最佳答案在框剪结构或剪力墙结构中，要做到连梁一根也不超筋，这几乎是件不可能完成的任务。

在计算中，由于考虑构件是按弹性考虑的，墙的刚度远大于连梁的刚度，在墙稍有变形的情况下，连梁会承担极大的弯矩和剪力。

此时连梁会先开裂，这正是抗震所要求的连梁成为抗震的第一道防线，也是计算中允许对连梁刚度折减的原因。

根据计算，我们可以得知，连梁截面越大，刚度越好，其越容易超筋。

因此，在计算时出现连梁超筋，不要一味地调大连梁高度。

对洞口高度较小，上部有较大高度时，可以考虑设成两根连梁，避免出现一根高度很大的连梁。

在此情况下，计算时可以假定一根宽度为实际宽度的两倍，高度等同于实际连梁高度的一根连梁，来取代每层有两根连梁。

连梁其跨度往往较小，因此受弯并不是其主要作用，而连梁要保证剪力的传递，这也是规范中对强剪弱弯的一个体现。

连梁在开裂后，根部形成一个塑性铰，能承担部分弯矩（这个弯矩往往是足承担连梁跨度内的荷载），因此对连梁的受弯超筋，可不必过分在意。

而连梁的抗剪能力是应当予以保证的，规范中给出了加交叉暗筋和交叉暗撑的做法方法：首先超筋的连梁要把钢筋配满；其次如果只有一两层超筋，就可以把其上下各若干层的钢筋放大；如果超筋的连梁层数过多，也可以把两侧暗柱钢筋放大。

以上均是经验的补偿方法，也可以通过精确计算得出结果，那就是上面提到的高规7.2.25条PKPM的SATWE学习汇总摘要：前言：观点：分析的结构模型化假定是关键三类软件假定：1薄壁柱假定；（杆系计算）；2薄板理论；开小洞化为整板的或板梁连接体的；3壳单元理论：空间三围有平面内外刚度的；Satwe 特点：静力凝聚原理可消去墙元细分产生的内部自由度，保证精度简化自由度输出，矩形洞口大小及空间位置无限制，用于超高层事要用其他软件补充验算可以为基础软件提供上部荷载数据；第一章基本功能及限制功能：梁柱支撑截面形状不限；剪力墙只能考虑矩形洞口但大小位置不限；可分析多塔错层转换层楼板大开洞上部和地下室联合作用；自动考虑荷载不利布置用于多高层工业剧院体育馆大跨结构；自动梁柱偏心刚域影响；自动墙板单元划分；任意指定水平力方向；砖混底框配筋砌体复杂砌体结构空间有限元计算和抗震验算；限制层数《300 每层梁《8000 柱子《5000 墙《3000 支撑《2000 塔数《10 自由度无限；第一章satwe环境各种生成文件*.PM基本信息文件；*.MID中间数据文件；*.sat 几何荷载数据；*.out 计算结果*.t 图形结果前处理参数取值简要：1基本信息：墙元细分最大控制长度：1《X《5米默认为X=2 框支剪力墙可取X=1或1.5；强制采用刚性楼板假定：只有计算结构位移比时候才考虑其他时候不能考虑。

此软件教程是作者一边工作一边总结的,非常实用,是不可多得的好资料。

PKPM,绿色建筑,光模拟模块PKPM绿色建筑系列软件安装方法：1.安装GreenBuild_PBECA2015_Beta_20151106文件夹下的setup2.安装补丁_GreenBuild_PBECA2015_20150930.exe（20150930老版本才需要）3.安装之前的文件夹中的Clicfg.ini Clicfg6.ini PKPM.ini把三个文件拷贝复制到安装之后的文件夹中有CFG的文件夹里，如下：（20150930老版本也需要）E:\PKPM\CFGE:\PKPM\ECPF\CFGE:\PKPM\ECPFGreen\CFG客服PKPM 绿色建筑16:02:22作者：Setup_Cradle_MPIruntime_i32_V3.exe不用安装，只安装Setup.exe即可客服PKPM 绿色建筑16:03:2632位系统直接打开，不用以管理员身份运行XX 16:03:37好的，我试试看，新版本的也是用这个是吧？客服PKPM 绿色建筑16:03:45对XX 15:35:55莫工，我想反馈一个问题，你们的PKPM绿建软件，经常内存错误，致命错误，相当影响效率，我和黄工都有这种感觉，希望你们尽快出补丁解决这种问题吧~客服PKPM 绿色建筑10:37:02安装20150930的补丁即可，会及时反馈到研发部继续完善软件的稳定性。

补丁_GreenBuild_PBECA2015_20150930.exe=============中国建筑科学研究院建研科技股份有限XX设计软件事业部1.建筑能耗模拟软件PBES2.绿建方案建筑专业GBS3.风环境模拟软件建筑专业CFD STREAM4.光环境模拟软件建筑专业DAYLIGHT5.声环境模拟软件soundPlay6.三维日照分析软件SUNLIGHT7.太阳能热水系统与建筑一体化设计分析软件SOLAR8.绿色建筑设计软件GBD9.建筑负荷计算软件建筑专业BUILDLOAD作者：我们XX只买了方案，风，光，负荷四个模块，建议按照光，风，负荷，方案的顺序研究XX 15:45:19我们XXXX是买了你们哪几个模块了？客服PKPM 绿色建筑15:47:19方案风光节能（威哥说是负荷）光模拟一．20150910采光网络培训.wrfGB 50033-2013 建筑采光设计标准GBT 50378-2014 绿色建筑评价标准GBT 50378-2014 绿色建筑评价标准-------------WRF文件在用绿建软件打开图之前，首先要将凸窗改为平窗，否则在建模的时候系统会不认凸窗，之后要用绿建软件将平窗转为凸窗的，详见后述，将有柱子的地方用墙体代替，关掉多余的标注，例如下图：作者亲测好几次都有效的实用技巧经验：有时候在图里插入凸窗失败，系统让插在外墙，不认可所查位置是外墙，可能是因为画墙之后没有刷新，应该先反键刷新，待生成房间后再插入凸窗或平窗凸窗，门窗平移的时候有时候会消失，这时候再用ctrl+Z是返回不了的，只能是关掉模型重新打开，在原有模型基础上删除凸窗，重新插入新凸窗模型中的门窗不要M移动，移动了就会消失，ctrl+Z回来的门窗也是假的，无效的，要改变门窗位置只能先用删除命令删除，再重新用点取方式插入门窗然后一定要将图转为T3格式，接下来就可以用绿建软件导入图纸了框选门窗表点击鼠标反键门窗表要提取几次，并检查提取表格是否完整，和原图相比有什么缺漏提取指北针然后提取围护结构，首先提取墙鼠标点图中任意墙体，系统会按照图层来提取墙体，所有的墙体都会选中（如果图中有好几个表示墙体的图层，就要都选择一次，或者先在原图改好，统一好图层）然后点击鼠标反键，图形文件就只显示墙体了然后再次框选墙体，再点击鼠标反键，墙体就提取好了进行到这一步的时候墙线会有很多错误，最好是自己尽量手动修改，不要等到转换标准层后全部让电脑进行墙线修正，因为不一定修改符合自己的要求，自己修改了差不多之后再让电脑稍作修正，检查自己没检查出来的错误作者：下图左：穿过门窗的墙线不用去理会，系统会默认识别墙线中的门窗，如下图右：但是像这样的在转换标准层之后灰色墙体线直接穿过门的，不用理会，系统会默认那里只是一扇门然后提取门，提取门的时候也要注意检查图中没有被系统选中的门，要多选取几次才能识别完，此处工作比较需要耐心和细心，方法和提取墙体是类似的同样的方法提取窗（截图略）然后转换标准层如下图。

PKPM软件在建筑能效测评中的应用探讨摘要：以某省居住建筑为实例，介绍了PKPM软件在建筑能效测评中的应用，描述了该建筑在PKPM软件环境下的建模过程，并通过PKPM软件对该建筑的全年能耗进行了模拟，计算了其相对节能率。

计算结果表明，该建筑的相对节能率达到了6.27%，符合该省对居住建筑的节能要求。

关键词：PKPM；能效测评；节能能效测评是指对建筑能源消耗量及其用能系统效率等性能指标进行计算，检测，并给出所处水平的活动。

建筑能效测评以单栋建筑为对象，且包括与该建筑相联的管网和冷热源设备，民用建筑的用能设备主要是指采暖空调系统和照明两大类。

1.PKPM软件介绍①PKPM软件概况：该软件是中国建筑科学研究院开发，是一个系列软件，除了建筑、结构、设备、设计于一体的集成化CAD系统以外，目前PKPM还有建筑节能系列、建筑概预算系列、施工系列软件、施工企业信息化等。

功能比较齐全，在建筑行业中有着广泛的应用。

②能效测评模块接收：本文介绍的是PKPM节能系列软件中的能效测评模块，该测评软件具有建筑节能分析、建筑能耗分析以及节能率计算等功能。

PKPM能效测评模块提供了大量不同保温体系的墙体，屋面和楼板类型，可以根据建筑实际情况进行选取，也可直接读取设计中的各种门、窗、尾面、柱、房间等设计参数，自动计算建筑物的体系系数和窗墙比等参数。

可根据国家和地方现行规范标准，并按项目所在地的全年气象数据，对实际建筑和比建筑进行全年小时的逐时能耗分析计算，计算出每平方米建筑面积的年采暖、空调冷热量指标和耗电量指标，计算出其相对节能率，并根据相关规范标准规定，计算评估建筑能效等级。

2、项目概况2.1基本情况测评建筑项目位于某省内，本身属于商住楼单体建筑，朝向为南，一共包含30个楼层，整体建筑面积是4368㎡，占地面积为4739.81㎡，其中，该项建筑的高度为85.80m，在施工过程中，采取的是框架剪力墙结构。

从该项公共部分的建筑面积来看，1-3层为4368㎡，居住区域建筑面积是31334㎡。

浅谈PKPM在小高层住宅中的应用1、前言目前，关于12～16层的小高层建筑，采纳既能够保证结构的刚度、位移，又能够使室内空间方正合理的短肢剪力墙结构得以普遍应用。

短肢剪力墙的受力、变形特征，类似以框剪结构，它比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差异也比框剪结构小，传给根底的荷载更均匀、合理。

它的结构布置方式灵活，墙肢可长可短，由于这种结构体系、结构布置不太规那么，构件形式较多，因此一般均采纳空间有限元分析软件SATWE计算。

本文依据?高层建筑钢筋混凝土结构技术规程?JGJ3-2002〔以下简称?高规?〕中的相关，结合工程实际对在PKPM中如何实现短肢剪力墙的输进及其计算结果进行分析。

2、短肢剪力墙的布置依据?高规?7.1.1条要求短肢剪力墙布置应遵循以下原那么：〔1〕、将一般剪力墙布置在建筑四角处，短肢剪力墙应双向均匀对称布置，尽量防止单向有墙的布置形式。

〔2〕、短肢剪力墙的数量应适中，布置不宜太密，应满足结构所需的竖向承载力及抗侧力要求。

〔3〕、短肢剪力墙平面布置应尽量对齐，竖向布置应上下连续，防止刚度突变。

3、在PKPM中应注重的咨询题〔以PKPM版本为2004年11月版为例〕〔1〕、剪力墙在PMCAD中的输进一般来讲，我们建议：假设剪力墙洞口比立大，即洞口形成的高跨比不小于5时，洞口之间局部以弯曲曲折折曲曲折折折折变形为主，那么应在洞口两端各增加节点按连梁方式输进；假设剪力墙洞口不大，即洞口形成的高跨比小于5时，洞口之间局部以剪切变形为主，那么应按剪力墙开洞方式输进。

〔2〕、?高规?将短肢剪力墙定义为墙肢高度与厚度之比为5～8的剪力墙，同时，?高规?7.2.5条不宜采纳墙肢高度与厚度之比小于5的剪力墙；对墙肢高度与厚度之比不大于3的墙，应按柱的要求进行设计。

因此，在PMCAD中，我们应尽量防止采纳墙肢高厚比在3～5之间的剪力墙，当采纳墙肢高厚比不大于3的剪力墙时，那么应按柱的形式输进。

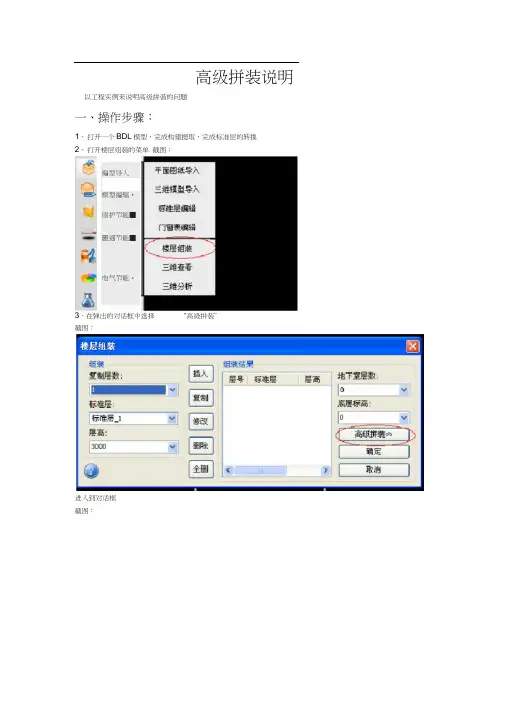

高级拼装说明以工程实例来说明高级拼装的问题一、操作步骤：1、打开一个BDL模型，完成构建提取，完成标准层的转换2、打开楼层组装的菜单截图：3、在弹出的对话框中选择“高级拼装”截图：进入到对话框截图：注：该实例工程在的第一个标准层是共用的（即建筑的父楼，在关系设置中可以设置），从第二层往就开始错层4、进行楼层的组装，先组装第一层，在上面对话框中点取“新建”，然后在组装第一标准层，命名为“父楼”截图：5、由于从第二层开始开始错层，因此需要重新点击“新增”，命名为“楼层组装—左”截图：标准层2的高是33003、第三层按照上面的方法，命名为“楼层组装—右”截图：4、楼层组装完毕之后，设置层与层之间的关系，点击“关系设置”，选择“楼层组装—左”在弹出的对话框中选择父楼，选择第一个标准层“父楼”为该建筑的父楼，即该工程中的共用楼层，后点击“确定”（楼层组装—右的设置方法是相同）截图：5、设置完成之后，点击“拼装结果”，后点击确定就可以完成楼层的组装截图：6、通过3D显示，查看组装的结果截图：图中红圈的地方就突出了“高级拼装”的作用，满足了实际情况工程中一些特殊楼层的拼装要求。

二、注意事项1、在实际工程，有很多和特殊的情况，例如在同一个标准层中，出现不同的标高例如：图中画红圈的地方，说明表明该工程后半部分的标高和前半部分的不用，遇到这样的情况，为保证楼层组装时不出现偏差，在建立模型的时候可将前后层高不同的部分分开建模型（即5.00标高的部分单独建立一个标准层，3.5标高的地方建立一个标准），后可通过“高级拼装”完成楼层的组装问题。

2、如果工程中没有共用的楼层，在“高级拼装”中可不设置“父楼”。

pkpm绿色建筑方案PKPM绿色建筑方案随着人们对环境保护和可持续发展的关注不断增加，绿色建筑成为了当前建筑业的一个重要趋势。

PKPM公司作为一家致力于可持续发展的建筑设计公司，积极推动绿色建筑的发展，并提出了一套独特的绿色建筑方案。

首先，PKPM绿色建筑方案注重节能减排。

通过优化建筑的能源利用，降低对传统能源的依赖，大幅减少二氧化碳等温室气体排放。

例如，利用太阳能发电系统，将太阳能转化为电能，为建筑提供清洁能源，实现建筑的自给自足。

另外，采用高效节能的建筑材料和设备，如隔热材料和节水设备，能够有效地降低建筑的能耗，减少对环境的影响。

其次，PKPM绿色建筑方案注重环境保护。

在建筑设计过程中，充分考虑环境因素，采用可持续材料和新型环保技术，减少对自然资源的开采和消耗。

例如，使用可再生材料如竹木材或再生混凝土，减少对传统木材和混凝土的使用；同时，在建筑物外部增加绿化植物和雨水收集系统，实现灌溉和雨水资源的合理利用。

此外，PKPM绿色建筑方案强调室内环境的舒适性和健康性。

通过优化室内空气质量，降低室内空气中的有害物质浓度，提升居住者的舒适感和健康水平。

例如，建筑物内部引入新风系统，实现室内外空气流通，使室内空气新鲜；另外，在室内材料的选择上，避免使用含有有害物质的材料，保护建筑使用者的健康。

最后，PKPM绿色建筑方案还注重建筑与周围环境的融合。

通过建筑外观和景观的设计，使建筑物与周围的自然环境协调一致。

例如，利用天然材料和绿化来打造建筑物的外观，使其与周围的植被融为一体，减少对周边环境的破坏。

另外，通过建筑物的布局和朝向，最大限度地利用自然光线和自然通风，减少对电力和空调系统的依赖。

总之，PKPM绿色建筑方案致力于提供可持续、环保、舒适和健康的建筑环境。

通过节能减排、环境保护、室内舒适和建筑与周围环境的融合等方面的措施，实现了建筑与环境的和谐共存，为人们提供了更好的居住和工作空间。

我们相信，只有通过绿色建筑的实践和推广，才能实现人与自然的和谐发展。
