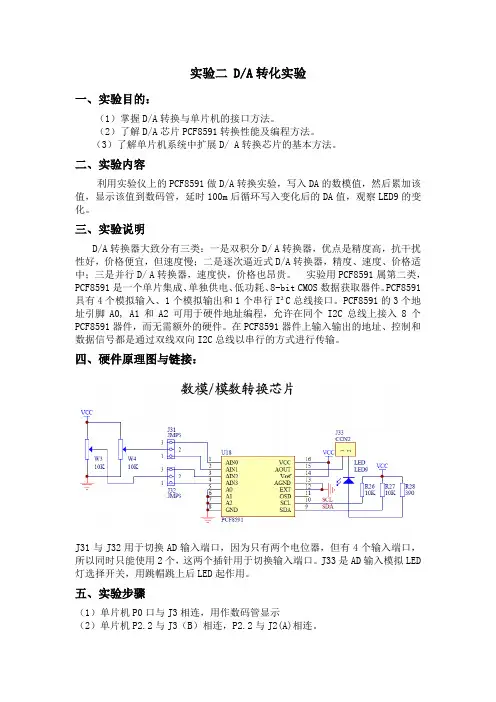

实验二 D/A转化实验一、实验目的：（1）掌握D/A转换与单片机的接口方法。

（2）了解D/A芯片PCF8591转换性能及编程方法。

（3）了解单片机系统中扩展D/ A转换芯片的基本方法。

二、实验内容利用实验仪上的PCF8591做D/A转换实验，写入DA的数模值，然后累加该值，显示该值到数码管，延时100m后循环写入变化后的DA值，观察LED9的变化。

三、实验说明D/A转换器大致分有三类：一是双积分D/ A转换器，优点是精度高，抗干扰性好，价格便宜，但速度慢；二是逐次逼近式D/A转换器，精度、速度、价格适中；三是并行D/ A转换器，速度快，价格也昂贵。

PCF8591属第二类，PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。

PCF8591具有4个模拟输入、1个模拟输出和1个串行I²C总线接口。

PCF8591的3个地址引脚A0, A1和A2可用于硬件地址编程，允许在同个I2C总线上接入8个PCF8591器件，而无需额外的硬件。

在PCF8591器件上输入输出的地址、控制和数据信号都是通过双线双向I2C总线以串行的方式进行传输。

四、硬件原理图与链接：J31与J32用于切换AD输入端口，因为只有两个电位器，但有4个输入端口，所以同时只能使用2个，这两个插针用于切换输入端口。

J33是AD输入模拟LED 灯选择开关，用跳帽跳上后LED起作用。

五、实验步骤（1）单片机P0口与J3相连，用作数码管显示（2）单片机P2.2与J3（B）相连，P2.2与J2(A)相连。

（3）跳帽J50 连接，给数码管供电。

（4）单片机P2.0与J8（SCL）相连，最为时钟输出，单片机P2.1与J8（SDL）相连最为数据输入输出。

（5）J31中DA0与W4用跳帽相连，选择DA通道。

（6）利用keil软件编写程序，并且用STC程序下载工具下载程序。

（7）观察LED9的变化。

链接图：六、实验程序main函数：/*-----------------------------------------------名称：IIC协议 PCF8591 AD/DA转换论坛：编写：shifang修改：无内容：使用DA输入，数码管显示输出数字量，LED显示模拟电压大小------------------------------------------------*/#include <reg52.h>#include "i2c.h"#include "delay.h"#include "display.h"#define AddWr 0x90 //写数据地址#define AddRd 0x91 //读数据地址extern bit ack;unsigned char ReadADC(unsigned char Chl);bit WriteDAC(unsigned char dat);/*------------------------------------------------主程序------------------------------------------------*/main(){unsigned char num=0;unsigned int val=0;Init_Timer0();while (1) //主循环{num=ReadADC(0);WriteDAC(num);//num++;//连续累加，值从0-255反复循环，并显示在数码管上， val=1.963*num;//(5/256*100)TempData[0]=dofly_DuanMa[val/100]|0x80;TempData[1]=dofly_DuanMa[(val%100)/10];TempData[2]=dofly_DuanMa[(val%100)%10];DelayMs(100);}}unsigned char ReadADC(unsigned char Chl){unsigned char Val;Start_I2c(); //启动总线SendByte(AddWr); //发送器件地址if(ack==0)return(0);SendByte(0x40|Chl); //发送器件子地址if(ack==0)return(0);Start_I2c();SendByte(AddWr+1);if(ack==0)return(0);Val=RcvByte();NoAck_I2c(); //发送非应位Stop_I2c(); //结束总线return(Val);}/*------------------------------------------------写入DA转换数值输入参数：dat 表示需要转换的DA数值，范围是0-255------------------------------------------------*/bit WriteDAC(unsigned char dat){Start_I2c(); //启动总线SendByte(AddWr); //发送器件地址if(ack==0)return(0);SendByte(0x40); //发送器件子地址if(ack==0)return(0);SendByte(dat); //发送数据if(ack==0)return(0);Stop_I2c();i2c函数：/*-----------------------------------------------名称：IIC协议论坛：编写：shifang修改：无内容：函数是采用软件延时的方法产生SCL脉冲,固对高晶振频率要作一定的修改....(本例是1us机器周期,即晶振频率要小于12MHZ)------------------------------------------------*/#include "i2c.h"#include "delay.h"#define _Nop() _nop_() //定义空指令bit ack; //应答标志位sbit SDA=P2^1;sbit SCL=P2^0;/*------------------------------------------------启动总线------------------------------------------------*/void Start_I2c(){SDA=1; //发送起始条件的数据信号_Nop();SCL=1;_Nop(); //起始条件建立时间大于4.7us,延时_Nop();_Nop();_Nop();_Nop();SDA=0; //发送起始信号_Nop(); //起始条件锁定时间大于4μ_Nop();_Nop();_Nop();_Nop();SCL=0; //钳住I2C总线，准备发送或接收数据_Nop();_Nop();}/*------------------------------------------------结束总线------------------------------------------------*/void Stop_I2c(){SDA=0; //发送结束条件的数据信号_Nop(); //发送结束条件的时钟信号SCL=1; //结束条件建立时间大于4μ_Nop();_Nop();_Nop();_Nop();_Nop();SDA=1; //发送I2C总线结束信号_Nop();_Nop();_Nop();_Nop();}/*----------------------------------------------------------------字节数据传送函数函数原型: void SendByte(unsigned char c);功能: 将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,并对此状态位进行操作.(不应答或非应答都使ack=0 假)发送数据正常，ack=1; ack=0表示被控器无应答或损坏。

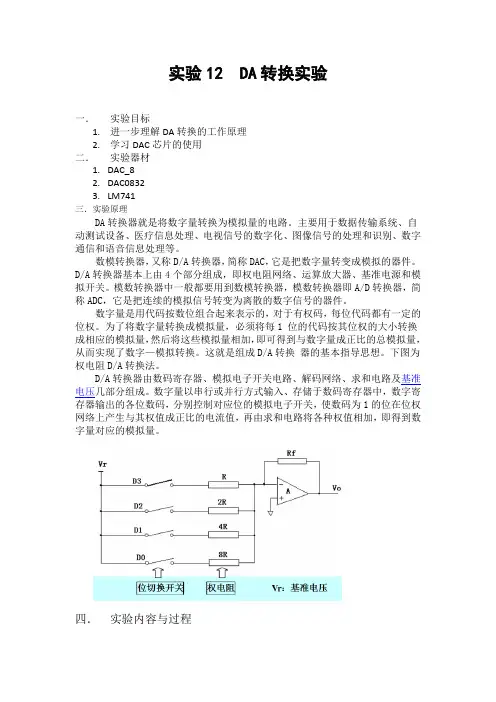

实验12 DA转换实验
一．实验目标
1.进一步理解DA转换的工作原理
2.学习DAC芯片的使用
二．实验器材
1.DAC_8
2.DAC0832
3.LM741
三．实验原理
DA转换器就是将数字量转换为模拟量的电路。

主要用于数据传输系统、自动测试设备、医疗信息处理、电视信号的数字化、图像信号的处理和识别、数字通信和语音信息处理等。

数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。

D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。

模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。

数字量是用代码按数位组合起来表示的，对于有权码，每位代码都有一定的位权。

为了将数字量转换成模拟量，必须将每1 位的代码按其位权的大小转换成相应的模拟量，然后将这些模拟量相加，即可得到与数字量成正比的总模拟量，从而实现了数字—模拟转换。

这就是组成D/A转换器的基本指导思想。

下图为权电阻D/A转换法。

D/A转换器由数码寄存器、模拟电子开关电路、解码网络、求和电路及基准电压几部分组成。

数字量以串行或并行方式输入、存储于数码寄存器中，数字寄存器输出的各位数码，分别控制对应位的模拟电子开关，使数码为1的位在位权网络上产生与其权值成正比的电流值，再由求和电路将各种权值相加，即得到数字量对应的模拟量。

四．实验内容与过程
1.画出如下图所示的电路，然后填表。

2.到网上查找DAC0832数据手册，阅读研究，然后搭建如下电路并实验
实验数据：。

第三章 实验项目及指导
实验一 D/A 转换实验
一、实验目的
1、了解D/A 转换的基本原理。

2、了解D/A 转换芯片0832的性能及使用方法。

3、学习单片机系统中扩展D/A 转换器的基本方法。

二、实验内容
利用实验系统上提供的由DAC 0832构成的D/A 转换电路，编制程序产生锯齿波、三角波、正弦波。

三种波轮流显示，用示波器观看。

三、实验电路及连线
用电压表或示波器探头接（-5V ～+5V ）输出端，观察显示电压或波形。

四、实验说明
1、实验台上D/A 转换电路输出的是模拟电压信号。

要实现实验要求，必须编写产生三种波形的程序，在系统上运行，并通过示波器来观看波形。

2、产生锯齿波和三角波只需由输出数字量的增减来控制，同时要注意三角波要分段来产生。

要产生正弦波，较简单的方法是造一张正弦数字量表。

即查函数表得到的值转换成十六进制数填表。

D/A 转换取值范围为一个周期，采样点越多，精度越高。

3、8位D/A 转换器的输入数据与输出电压的关系为
U(0～-5V)=Uref/256×N
U(-5V ～+5V)=2·Uref/256×N-5V (这里 Uref 为+5V)
五、实验程序框图
实现正弦波波形的程序框图如下： 连线 连接孔1 连接孔
2 1 DA_CS CS2 2 -5V-+5V 电压表
CS0。

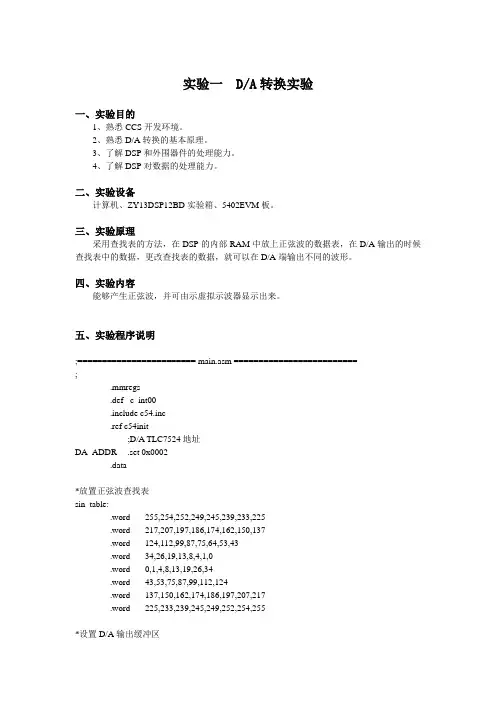

实验一 D/A转换实验一、实验目的1、熟悉CCS开发环境。

2、熟悉D/A转换的基本原理。

3、了解DSP和外围器件的处理能力。

4、了解DSP对数据的处理能力。

二、实验设备计算机、ZY13DSP12BD实验箱、5402EVM板。

三、实验原理采用查找表的方法，在DSP的内部RAM中放上正弦波的数据表，在D/A输出的时候查找表中的数据，更改查找表的数据，就可以在D/A端输出不同的波形。

四、实验内容能够产生正弦波，并可由示虚拟示波器显示出来。

五、实验程序说明;======================== main.asm =========================;.mmregs.def _c_int00.include c54.inc.ref c54init;D/A TLC7524地址DA_ADDR .set 0x0002.data*放置正弦波查找表sin_table:.word 255,254,252,249,245,239,233,225.word 217,207,197,186,174,162,150,137.word 124,112,99,87,75,64,53,43.word 34,26,19,13,8,4,1,0.word 0,1,4,8,13,19,26,34.word 43,53,75,87,99,112,124.word 137,150,162,174,186,197,207,217.word 225,233,239,245,249,252,254,255*设置D/A输出缓冲区.bss DA_DA TA,1*设置D/A输出计数器.bss DA_NUM,1.sect "progsys".align 0x10_c_int00:STM #0x0f80,SPCALL c54initLD #sin_table ,DPLOOP:ST #0,DA_NUMSTM #sin_table,AR1 ;查找表的首地址SINLOOP:MVDK *AR1+,DA_DATAPORTW DA_DA TA,DA_ADDRRPT #1000NOPADDM #1,DA_NUMCMPM DA_NUM,#63 ;共有64个点BC SINLOOP,NTC ;当输出不到64点的时候继续向下计数B LOOP ;当输出达到64点的时候重复计数.end六、实验步骤1、虚拟示波器的使用：打开电源APW1和APW2。
