实验一 D/A转换实验

一、实验目的

1、熟悉CCS开发环境。

2、熟悉D/A转换的基本原理。

3、了解DSP和外围器件的处理能力。

4、了解DSP对数据的处理能力。

二、实验设备

计算机、ZY13DSP12BD实验箱、5402EVM板。

三、实验原理

采用查找表的方法，在DSP的内部RAM中放上正弦波的数据表，在D/A输出的时候查找表中的数据，更改查找表的数据，就可以在D/A端输出不同的波形。

四、实验内容

能够产生正弦波，并可由示虚拟示波器显示出来。

五、实验程序说明

;======================== main.asm =========================

;

.mmregs

.def _c_int00

.include c54.inc

.ref c54init

;D/A TLC7524地址

DA_ADDR .set 0x0002

.data

*放置正弦波查找表

sin_table:

.word 255,254,252,249,245,239,233,225

.word 217,207,197,186,174,162,150,137

.word 124,112,99,87,75,64,53,43

.word 34,26,19,13,8,4,1,0

.word 0,1,4,8,13,19,26,34

.word 43,53,75,87,99,112,124

.word 137,150,162,174,186,197,207,217

.word 225,233,239,245,249,252,254,255

*设置D/A输出缓冲区 .bss DA_DATA,1

*设置D/A输出计数器

.bss DA_NUM,1

.sect "progsys"

.align 0x10

_c_int00:

STM #0x0f80,SP

CALL c54init

LD #sin_table ,DP

LOOP:

ST #0,DA_NUM

STM #sin_table,AR1 ;查找表的首地址

SINLOOP:

MVDK *AR1+,DA_DATA

PORTW DA_DATA,DA_ADDR

RPT #1000

NOP

ADDM #1,DA_NUM

CMPM DA_NUM,#63 ;共有64个点

BC SINLOOP,NTC ;当输出不到64点的时候继续向下计数

B LOOP ;当输出达到64点的时候重复计数

.end

六、实验步骤

1、 虚拟示波器的使用：打开电源APW1和APW2。用示波器观察信号源的S1。调节S1幅度调节（RW8）和频率调节（RW2）使得S1输出的信号频率为1.5KHz，幅度为1V左右。同理调节信号S2的使得输出的频率为15KHz，幅度为1V左右，记录波形。

2、 将主板上的J4同5402EVM板上的J4用40针的排线相接，注意方向，在EVM板上排线的第一脚向上（40芯排线中有凸起的标识面向左端），然后的仿真接口接好仿真器，并且打开主板电源和EVM板的电源开关。

3、 运行CCS软件，打开项目da.pjt,装载da.out并运行。

接好虚拟仪器模块的示波器部分（具体使用方法参考第一章）；将D/A的输出端D/A OUT接上滤波模块的X1输入端，在虚拟示波器上观察D/A输出的波形，并记录。

合集下载

DA转换实验

DA转换实验

实验12 DA转换实验

一． 实验目标

1. 进一步理解DA转换的工作原理

2. 学习DAC芯片的使用

二． 实验器材

1. DAC_8

2. DAC0832

3. LM741

三．实验原理

DA转换器就是将数字量转换为模拟量的电路。主要用于数据传输系统、自动测试设备、医疗信息处理、电视信号的数字化、图像信号的处理和识别、数字通信和语音信息处理等。

数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。

数字量是用代码按数位组合起来表示的，对于有权码，每位代码都有一定的位权。为了将数字量转换成模拟量，必须将每1 位的代码按其位权的大小转换成相应的模拟量，然后将这些模拟量相加，即可得到与数字量成正比的总模拟量，从而实现了数字—模拟转换。这就是组成D/A转换 器的基本指导思想。下图为权电阻D/A转换法。

D/A转换器由数码寄存器、模拟电子开关电路、解码网络、求和电路及基准电压几部分组成。数字量以串行或并行方式输入、存储于数码寄存器中，数字寄存器输出的各位数码，分别控制对应位的模拟电子开关，使数码为1的位在位权网络上产生与其权值成正比的电流值，再由求和电路将各种权值相加，即得到数字量对应的模拟量。

四． 实验内容与过程 1. 画出如下图所示的电路，然后填表。

实验数据：

D7 D6 D5 D4 D3 D2 D1 D0 Uo理论值 Uo实验值

0 0 0 0 0 0 0 1 0.0196 0.02

0 0 0 0 0 1 1 1 0.14 0.14

1 0 0 0 0 0 0 0 2.56 2．50

1 0 0 0 0 1 1 1 2.7 2.64

1 1 1 1 1 1 1 1 5.0 4.98

DA转换器的实验设计

DA转换器的实验设计

---------- D/A转换器的设计

一、实验目的

1、了解D／A转换器的基本工作原理和基本结构。

2、掌握大规模集成D／A转换器的功能。

3、利用D／A转换器设计一个锯齿波信号发生器电路。

二、实验原理

集成DAC0832转换器为CMOS型8位数模转换器，它内部具有双数据锁存器，且输入电平与TTL电平兼容，所以能与8080、8085、Z-80及其他微处理器直接对接，也可以按设计要求添加必要的集成电路块而构成一个能独立工作的数模转换器，其引脚功能及其使用如下：

(1)、DI7～DI0 ：8位的数据输入端，DI7为最高位。

(2)、IOUT1 ：模拟电流输出端1，当DAC寄存器中数据全为1时，输出电流最大，当 DAC寄存器中数据全为0时，输出电流为0。DAC电流流出1，在构成电压输出DAC时此线应外接运算放大器的反相输入端。

(3)、IOUT2 ：模拟电流输出端2， IOUT2与IOUT1的和为一个常数，即IOUT1＋IOUT2＝常数。DAC电流输出2，在构成电压输出DAC时此线应接运算放大器的同相输入端一起接模拟地。

(4)、RFB ：反馈电阻引出端，DAC0832内部已经有反馈电阻，所以 RFB端可以直接接到外部运算放大器的输出端，这样相当于将一个反馈电阻接在运算放大器的输出端和输入端之间。

(5)、VREF ：参考电压输入端，此端可接一个正电压，也可接一个负电压，它决定0至255的数字量转化出来的模拟量电压值的幅度，VREF范围为(+10～-10)V。VREF端与D/A内部T形电阻网络相连。

(6)、Vcc ：芯片供电电压，范围为(+5~ 15)V。

(7)、AGND ：模拟量地，即模拟电路接地端。

(8)、DGND ：数字量地。

（9）片选信号输入端，低电平有效。

（10）ILE输入寄存器允许信号输入端，高电平有效。

（11）1输入寄存器与信号输入端，低电平有效。该信号用于控制将外部数据写入输入寄存器中。

DA转换实验 2

DA转换实验 2

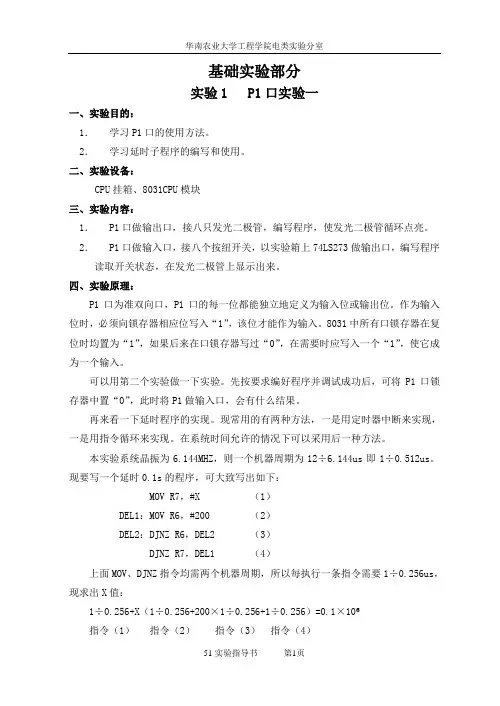

华南农业大学工程学院电类实验分室
