水利水电工程施工质量评定表填表基本规则

填表基本规定《水利水电工程施工质量评定表》（试行）（以下简称《评定表》是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的生要参考。

SL223-1999《水利水电建设工程验收规程》规定，《评定表》是水利水电工程验收的备查资料。

《水利水电建设项目（工程）档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本说明：1.单元(工序)工程定工后,应及时评定其质量等级,并按现场检验结果,如实填写《评定表》。

现场检验应遵守随机取样原则。

2．《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用园珠笔、铅笔填写。

3．文字。

应按国务院颁布的简化汉字书写。

字迹应工整、清晰。

4．数字和单位，数字使用阿拉伯数字（1、2、3、…..、9、0）。

单位使用国家法定计量单位，并以规定的符号表示（如：Mpa、m、m3、t、…….）。

5．合格率。

用百分数表示，小数后保留一位。

如果恰为整数，则小数点以0表示。

例如：%。

6．改错。

将错误用斜线划掉，再在其右上方填写正确的文字（或数学），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

例如：……表面有裂缝纹，抗压强度。

7．表头填写。

①单位工程、分部工程名称，按项目划分确定的名称填写。

②单元工程名称、部位：填写该单元工程名称（中文名称或编号），部位可用桩号、高程等表示。

③施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。

④单元工程量：填写本单元主要工程量。

⑤检验（评定）日期：年——填写4位数，月——填写实际月份（1～12月），日——填写实际日期（1～31日）。

8．质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求”者，应标出所执行的规范名称及编号。

9．检验记录。

文字记录应真实、准确、简练。

数字记录应准确、可靠，小数点后保留位数应符合有关规定。

10．设计值按施工图填写。

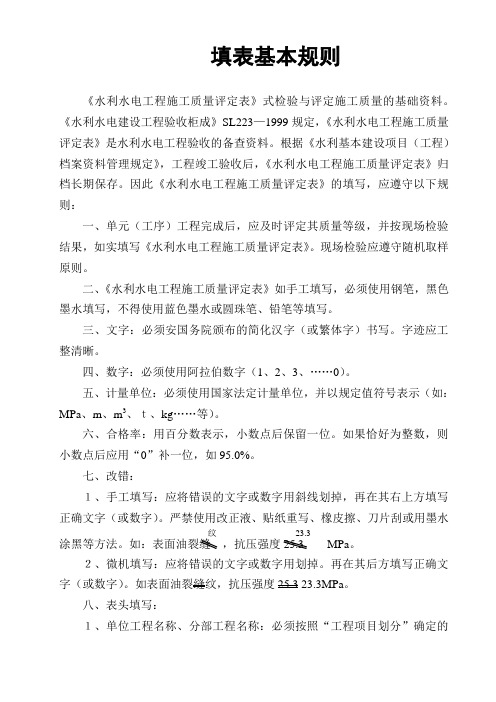

填表基本规则《水利水电工程施工质量评定表》式检验与评定施工质量的基础资料。

《水利水电建设工程验收柜成》SL223—1999规定，《水利水电工程施工质量评定表》是水利水电工程验收的备查资料。

根据《水利基本建设项目（工程）档案资料管理规定》，工程竣工验收后，《水利水电工程施工质量评定表》归档长期保存。

因此《水利水电工程施工质量评定表》的填写，应遵守以下规则：一、单元（工序）工程完成后，应及时评定其质量等级，并按现场检验结果，如实填写《水利水电工程施工质量评定表》。

现场检验应遵守随机取样原则。

二、《水利水电工程施工质量评定表》如手工填写，必须使用钢笔，黑色墨水填写，不得使用蓝色墨水或圆珠笔、铅笔等填写。

三、文字：必须安国务院颁布的简化汉字（或繁体字）书写。

字迹应工整清晰。

四、数字：必须使用阿拉伯数字（1、2、3、……0）。

五、计量单位：必须使用国家法定计量单位，并以规定值符号表示（如：MPa、m、m3、ｔ、kg……等）。

六、合格率：用百分数表示，小数点后保留一位。

如果恰好为整数，则小数点后应用“0”补一位，如95.0%。

七、改错：１、手工填写：应将错误的文字或数字用斜线划掉，再在其右上方填写正确文字（或数字）。

严禁使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水纹23.3涂黑等方法。

如：表面油裂缝，抗压强度25.3 MPa。

２、微机填写：应将错误的文字或数字用划掉。

再在其后方填写正确文字（或数字）。

如表面油裂缝纹，抗压强度25.3 23.3MPa。

八、表头填写：１、单位工程名称、分部工程名称：必须按照“工程项目划分”确定的名称填写（应与项目划分表中的名称一致）。

２、单元工程名称、部位：应填写该单元与“工程项目划分”相一致的名称(或编号)、部位可用桩号、高程等表示。

３、施工单位：应填写与项目法人（建设单位）签订工程施工承包合同的施工单位的全程。

４、单元工程量：应填写本单元工程的主要工程量。

５、检验（评定）日期：应填写检验或评定完成的时间，并使用阿拉伯数字填写，年、月不得用“.”代替。

目录第一部分水利水电工程施工质量评定表填表说明与示例 (1)编写说明 (3)填表基本规定 (5)编制说明 (6)一、工程项目施工质量评工定表(共有6个表) (7)表01 水工建筑物外观质量评定表 (9)表01 水工建筑物外观质量评定表(例表) (11)表02 房屋建筑安装工程观感质量评定表 (13)表02 房屋建筑安装工程观感质量评定表(例表) (15)表03 分部工程质量评定表 (18)表03 分部工程质量评定表(例表) (19)表04 单位工程施工质量检验与评定资料核查表 (21)表04 单位工程施工质量检验与评定资料核查表(例表) (23)表05 单位工程施工质量评定表 (26)表05 单位工程施工质量评定表（例表） (27)表06 工程项目施工质量评定表 (29)表06 工程项目施工质量评定表（例表） (30)二、水工建筑工程单元工程施工质量评定表(共有3 O个表) (31)表1.1 岩石边坡开挖单元工程质量评定表 (33)表1．1 岩石边坡开挖单元工程质量评定表（例表） (34)表1.2 岩石地基开挖单元工程质量评定表 (36)表1．2 岩石地基开挖单元工程质量评定表(例表) (37)表1.3岩石洞室开挖单元工程质量评定表 (39)表1．3 岩石洞室开挖单元工程质量评定表(例表) (40)表1.4软基和岸坡开挖单元工程质量评定表 (42)表1.4 软基和岸坡开挖单元工程质量评定表(例表) (43)表1.5混凝土单元工程质量评定表 (45)表1．5 混凝土单元工程质量评定表(例表) (46)表1.5-1基础面或混凝土施工缝处理工序质量评定表 (48)表1．5—1 基础面或混凝土施工缝处理工序质量评定表(例表) (49)表1.5-2 混凝土模板工序质量评定表 (51)表1．5—2 混凝土模板工序质量评定表(例表) (52)表1.5-3 混凝土钢筋工序质量评定表 (54)表1．5—3 混凝土钢筋工序质量评定表(例表) (56)表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表 (59)表1．5—4 混凝土止水、伸缩缝和排水管安装工序质量评定表(例表) (60)表1.5-5 混凝土浇筑工序质量评定表 (62)表1．5—5混凝土浇筑工序质量评定表(例表) (63)表1.6混凝土预制件安装单元工程质量评定表 (65)表1．6 混凝土预制构件安装单元工程质量评定表(例表) (66)表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表 (68)表1．7 混凝土坝坝体接缝灌浆单元工程质量评定表(例表) (69)表1.9岩石地基固结灌浆单元工程质量评定表 (74)表1．9 岩石地基固结灌浆单元工程质量评定表(例表) (75)表1.10 水工隧洞回填灌浆单元工程质量评定表 (77)表1．10 水工隧洞回填灌浆单元工程质量评定表(例表) (78)表1.11 高压喷射灌浆单元工程质量评定表 (80)表1．11 高压喷射灌浆单元工程质量评定表(例表) (81)表1.12 基础排水单元工程质量评定表 (83)表1．12 基础排水单元工程质量评定表(例表) (84)表1.13 锚喷支护单元工程质量评定表 (86)表1．13 锚喷支护单元工程质量评定表(例表) (87)表1.13-1 锚喷支护锚杆、钢筋网工序质量评定表 (89)表1．13—1 锚喷支护锚杆、钢筋网工序质量评定表(例表) (90)表1.13-2 锚喷支护喷射混凝土质量工序评定表 (92)表1．13—2 锚喷支护喷射混凝土质量工序评定表(例表) (93)表1.14 混凝土防渗墙单元工程质量评定表 (95)表1．14 混凝土防渗墙单元工程质量评定表(例表) (96)表1.15 振冲地基加固单元工程质量评定表 (98)表1．15振冲地基加固单元工程质量评定表(例表) (99)表1.16 造孔灌注桩基础单元工程质量评定表 (101)表1．16 造孔灌注桩基础单元工程质量评定表(例表) (102)表1.17 河道疏浚单元工程质量评定表 (104)表1．17 河道疏浚单元工程质量评定表(例表) (105)表1.18 砂料质量评定表 (107)表1．18 砂料质量评定表(例表) (108)表1.19 粗骨料质量评定表 (110)表1．19 粗骨料质量评定表(例表) (111)表1.20 混凝土拌和质量评定表 (113)表1．20 混凝土拌和质量评定表(例表) (114)表1.20-1 混凝土拌和物质量评定表 (116)表1．20—1 混凝土拌和物质量评定表(例表) (117)表1.20-2 混凝土试块质量评定表 (119)表1．20—2 混凝土试块质量评定表(例表) (120)表1.21 混凝土预制构件制作质量评定表 (122)表1．21 混凝土预制构件制作质量评定表(例表) (124)三、金属结构及启闭机安装工程单元工程质量评定表(共有5 9个表) (126)表2.1 压力钢管制作单元工程质量评定表 (129)表2．1 压力钢管制作单元工程质量评定表(例表) (131)H=150 (131)表2.2 压力钢管伸缩节制造单元工程质量评定表 (134)表2．2 压力钢管伸缩节制造单元工程质量评定表(例表) (136)表2.3 压力钢管岔管制造单元工程质量评定表 (139)表2．3 压力钢管岔管制造单元工程质量评定表(例表) (140)主要项目优良个数+³100％ (141)6．优良项目占全部项目的百分数=一般项目优良数表2.4-1 压力钢管埋管管口中心、里程、园度、纵缝、环缝 (145)表2．4—1 压力钢管埋管管口中心、里程、圆度、纵缝、 (146)表2.4-2焊缝外观质量评定表 (148)表2．4—2 焊缝外观质量评定表(例表) (149)表2.4-3 一、二类焊缝内部焊接、表面清除及局部凹坑 (151)表2．4—3一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表(例表) (152)表2.4-4 压力钢管埋管内壁防腐蚀表面 (154)表2．4—4 压力钢管埋管内壁防腐蚀表面处理、 (155)表2.5 压力钢管明管安装单元工程质量评定表 (157)表2．5 压力钢管明管安装单元工程质量评定表(例表) (158)表2.5-1 压力钢管明管安装工程管口 (160)表2．5—1 压力钢管明管安装工程管口中心、 (161)表2.5-2 压力钢管明管防腐蚀 (163)表2．5-2 压力钢管明管防腐蚀表面处理、 (164)涂料涂装质量评定表(例表) (164)表2.6 平面闸门埋件安装单元工程质量评定表 (166)表2．6 平面闸门埋件安装单元工程质量评定表(例表) (167)表2.6-1 平面闸门底槛、门楣安装质量评定表 (169)表2．6—1 平面闸门底槛、门楣安装质量评定表(例表) (170)表2.6-2 平面闸门主轨、侧轨安装质量评定表 (172)表2．6—2 平面闸门主轨、侧轨安装质量评定表(例表) (173)表2.6-3 平面闸门侧止水座板、反轨安装质量评定表 (175)表2．6—3 平面闸门侧止水座板、反轨安装质量评定表(例表) (176)表2.6-4 平面闸门胸墙、护角安装质量评定表 (178)表2．6—4 平面闸门胸墙、护角安装质量评定表(例表) (179)表2.6-5 平面闸门工作范围内各埋件距离及金属 (181)表2．6—5 平面闸门工作范围内各埋件距离(例表) (182)表2.7 平面闸门门体安装单元工程质量评定表 (184)表2．7 平面闸门门体安装单元工程质量评定表(例表) (185)表2.7-1 平面闸门门体止水橡皮、反向滑块 (187)表2．7-1 平面闸门门体止水橡皮、反向滑块 (188)表2.8 弧形闸门埋件安装单元工程质量评定表 (190)表2．8 弧形闸门埋件安装单元工程质量评定表(例表) (191)表2.8—1 弧形闸门底槛、门楣安装质量评定表 (192)表2.8-1 弧形闸门底槛、门楣安装质量评定表 (194)表2．8—l 弧形闸门底槛、门楣安装质量评定表(例表) (195)表2.8-2 弧形闸门侧止水座板、侧轮导板安装质量评定表 (197)表2．8—2弧形闸门侧止水座板、侧轮导板安装质量评定表(例表) (198)表2．8-3 弧形闸门工作范围内各埋件距离质量评定表 (200)表2．8—3 弧形闸门工作范围内各埋件距离质量评定表(例表) (201)表2.8-4 弧形闸门铰座钢梁、铰座基础 (203)表2．8—4 弧形闸门铰座钢梁、铰座基础螺栓中心及 (204)表2.9 弧形闸门门体安装单元工程质量评定表 (206)表2.9-1弧形闸门门体铰座安装质量评定表 (209)表2．9—1 弧形闸门门体铰座安装质量评定表(例表) (210)表2.9-2 弧形闸门门体铰轴、支臂安装质量评定表 (212)表2．9—2 弧形闸门门体铰轴、支臂安装质量评定表(例表) (213)表2.9-3弧形闸门门体支臂两端连接板和抗剪板及止水安装 (215)表2．9—3 弧形闸门门体支臂两端连接板和 (216)表2.10人字闸门埋件安装单元工程质量评定表 (218)表2．10 人字闸门埋件安装单元工程质量评定表(例表) (219)表2.10-1 人字闸门埋件底枢装置安装质量评定表 (221)表2．10—1 人字闸门埋件底枢装置安装质量评定表(例表) (222)表2.10-2 人字闸门埋件顶枢装置及枕座安装 (224)表2．10—2 人字闸门埋件顶枢装置及枕座 (225)表2.11 人字闸门门体安装单元工程质量评定表 (227)表2．11 人字闸门门体安装单元工程质量评定表(例表) (228)表2.11-1 人字闸门门体顶、底枢轴线安装质量评定表 (230)表2．11—1 人字闸门门体顶、底枢轴线安装质量评定表(例表) (231)表2．11—2 人字闸门门体止水橡皮安装质量评定表(例表) (234)表2.12 活动式栏污栅安装单元工程质量评定表 (236)表2．12 活动式拦污栅安装单元工程质量评定表(例表) (237)表2.12-1 活动式拦污栅埋件安装质量评定表 (239)表2．12-l 活动式拦污栅埋件安装质量评定表(例表) (240)表2.12-2 活动式栏污栅孔口部位各埋件 (242)表2．12—2 活动式拦污栅孔口部位各埋件 (243)表2.12-3 活动式拦污栅栅体安装质量评定表 (245)表2．12—3 活动式拦污栅栅体安装质量评定表(例表) (246)表2.13 启闭机械轨道安装单元工程 (248)表2．13 启闭机械轨道安装单元工程质量评定表(例表) (249)表2.14 桥式启闭机（或起重机）安装单元工程 (251)表2。

堤防工程填表说明1.本章表格适用于1级、2级、3级堤防工程的单元工程施工质量验收评定，4级、5级堤防工程可参照执行。

2.单位工程、分部工程名称应按《项目划分表》确定的名称填写。

单元工程名称、部位填写《项目划分表》确定的本单元工程设备名称及部位。

工序前加“△”者为主要工序。

3.工序施工质量验收评定应具下述条件进行验收评定：①工序中所有施工内容已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4.工序施工质量验收评定应按下述程序进行验收评定：①施工单位应首先对已经完成的工序施工质量进行自检，并做好检验记录；②施工单位自检合格后，应填写工序施工质量验收评定表，质量责任人履行相应签认手续后，应向监理单位申请复核；③监理单位收到表格后，应在4h内进行复核。

5.监理复核内容包括：①核查施工单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准的要求；③在施工单位提交的“工序施工质量验收评定表”中填写复核记录，并签署工序施工质量评定意见，评定（核定）工序施工质量等级，相关责任人履行相应签认手续。

6.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。

7.单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，在一个工作日内进行复核。

8.监理复核单元工程施工质量包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL 634-2012）的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

此文档下载后即可编辑填表基本规定水利水电工程单元工程施工质量验收评定表（以下简称“验评表”）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。

工程竣工验收后，验评表作为档案资料长期保存。

1.单元工程（工序）施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（本书涉及SL631～SL634—2012）和有关工程施工规程规范及相关规定的基础上进行。

2.单元工程（工序）完工后，在规定时间内按现场检验结果及时、客观、真实地填写验评表。

3.现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL631～SL634标准和相关规定。

在布点检验之前应全面查看是否有明显不合格部位。

4.验评表与备查资料的制备规格采用国标标准A4（210mm×297mm）。

验评表一式四份，签字、复印后盖章；备查资料一式二份。

手签一份（原件）单独装订。

验评表应加盖单位公章或加盖该单位以文件形式授权报项目法人认可的现场派出机构的公章。

5.验评表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜，表尾施工单位的自评意见、监理单位复核意见，包括签名、日期等，必须手写。

本书例表以斜体字表示必须手写的内容。

施工单位的三检资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。

6.应使用国家正式公布的简化汉字，不要使用繁体字。

应横排填写具体内容，可以根据版面的实际需要进行适当处理。

7.计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T8170）要求，数据使用阿拉伯数字，使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t…）。

数据与数据之间用逗号“，”隔开，小数点要用圆点“.”。

经计算得出的合格率用百分数表达，小数点后保留一位数，如为整数，则小数点后面加“0”，例如90.0%。

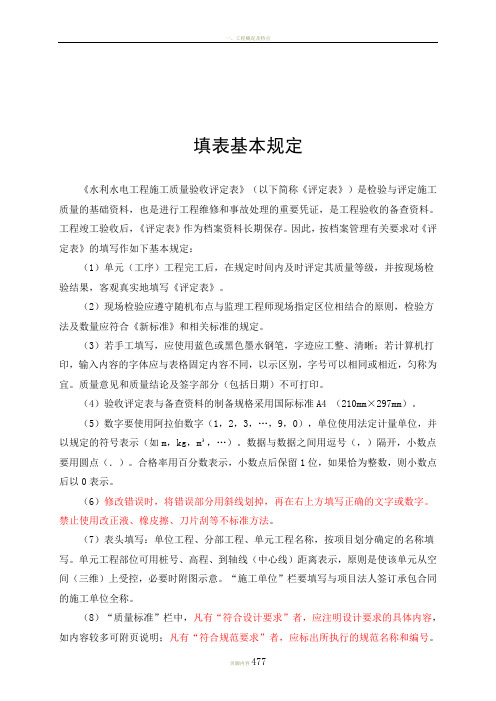

填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。

工程竣工验收后，《评定表》作为档案资料长期保存。

因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。

（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。

（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。

质量意见和质量结论及签字部分（包括日期）不可打印。

（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。

（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。

数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。

合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。

（6）修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。

禁止使用改正液、橡皮擦、刀片刮等不标准方法。

（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。

单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。

“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。

（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。

凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，不参与质量结论中的合格率计算。

《水利水电工程单元工程质量评定表》有关要求浙江省水利水电工程质量与安全监督管理中心佘春勇根据《水利基本建设项目（工程）档案资料管理规定》，工程竣工验收后，《水利水电工程单元工程质量评定表》归档长期保存。

该表填写应遵守以下规则：一、基本规则1、单元（工序）工程完工后，应及时评定及质量等级，并按现场检验结果，如实填写《评定表》。

现场检验应遵守随机取样原则。

2、填写应使用钢笔，蓝色或黑色墨水填写，不得使用圆珠笔、铅笔。

3、百分比应表示为小数点后保留一位。

如恰为整数，则小数点后以0表示。

例：95.0%。

4、需改错时，将错误用斜线划掉，再在其右上方填写正确文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

5、质量标准中，凡有“符合设计要求者”，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求者”，应标出所执行的规范名称及编号。

6、设计值按施工图填写。

实测值填写实际检测数据，而不是偏差值。

当实测数据多时，可填写实测组数、实测值范围（最小值~最大值）、合格数。

二、外观质量评定规则1、单位工程外观质量评定的各项质量标准，由项目法人组织监理、设计、施工等单位在主体工程开工初期根据本工程特点（等级及使用情况等）共同研究提出，报省中心站确认后执行。

2、参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3、外观质量现场检验评定，评定组应进行全面检查。

水工建筑物为抽测25%，且各项不少于10点。

房屋建筑安装工程为有代表性的自然间抽查10%，且应包括附属房间及厅道。

三、水工建筑物单元工程质量评定表检测要求1、检测项目中，总检测点数不得少于20点（钢筋检测总点数不少于50个）；检测总点数70%及以上符合质量标准评为合格，检测总点数90%及以上符合质量标准评为优良。

2、砼单元工程中，工序质量应全部合格，其中优良工序达50%及以上，且主要工序全部优良。

《水利水电工程单元工程质量评定表》有关要求浙江省水利水电工程质量与安全监督管理中心佘春勇根据《水利基本建设项目（工程）档案资料管理规定》，工程竣工验收后，《水利水电工程单元工程质量评定表》归档长期保存。

该表填写应遵守以下规则：一、基本规则1、单元（工序）工程完工后，应及时评定及质量等级，并按现场检验结果，如实填写《评定表》。

现场检验应遵守随机取样原则。

2、填写应使用钢笔，蓝色或黑色墨水填写，不得使用圆珠笔、铅笔。

3、百分比应表示为小数点后保留一位。

如恰为整数，则小数点后以0表示。

例：95.0%。

4、需改错时，将错误用斜线划掉，再在其右上方填写正确文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

5、质量标准中，凡有“符合设计要求者”，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求者”，应标出所执行的规范名称及编号。

6、设计值按施工图填写。

实测值填写实际检测数据，而不是偏差值。

当实测数据多时，可填写实测组数、实测值范围（最小值~最大值）、合格数。

二、外观质量评定规则1、单位工程外观质量评定的各项质量标准，由项目法人组织监理、设计、施工等单位在主体工程开工初期根据本工程特点（等级及使用情况等）共同研究提出，报省中心站确认后执行。

2、参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3、外观质量现场检验评定，评定组应进行全面检查。

水工建筑物为抽测25%，且各项不少于10点。

房屋建筑安装工程为有代表性的自然间抽查10%，且应包括附属房间及厅道。

三、水工建筑物单元工程质量评定表检测要求1、检测项目中，总检测点数不得少于20点（钢筋检测总点数不少于50个）；检测总点数70%及以上符合质量标准评为合格，检测总点数90%及以上符合质量标准评为优良。

2、砼单元工程中，工序质量应全部合格，其中优良工序达50%及以上，且主要工序全部优良。

水利水电工程单元工程施工质量验收评定表填表说明填表基本规定《水利水电工程单元工程施工质量验收评定表及填表说明》（以下简称《质评表》）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。

工程竣工验收后，《质评表》作为档案资料长期保存。

1．单元（工序）工程施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关工程施工规程规范及相关规定的基础上进行。

2．单元（工序）工程完工后，在规定时间内按现场检验结果及时、客观、真实地填写《质评表》。

3．现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL 631~SL 639标准和相关规定。

4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。

验收评定表一式四份，签字、复印后盖章；备查资料一式二份。

手签一份（原件）单独装订。

单元和工序质评表可以加盖工程项目经理部章和工程监理部章。

5．验收评定表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜。

质量意见、质量结论及签字部分（包括日期）不可打印。

施工单位的三检资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。

6．应使用国家正式公布的简化汉字，不得使用繁体字。

应横排填写具体内容，可以根据版面的实际需要进行适当处理。

7．计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T 8170）要求。

数据使用阿拉伯数字，使用法定计量单位及其符号。

数据与数据之间用逗号（，）隔开，小数点要用圆点（.）。

经计算得出的合格率用百分数表示，小数点后保留1位，如果为整数，则小数点后以0表示。

日期用数字表达，年份不得简写。

XSK1XKNG9F9MM5QQ第一部分工程项目施工质量评定表（共有6个表）本部分表格，系根据SL176—1996《水利水电工程施工质量评定规程》（试行）、SL223—1999《水利水电建设工程验收规程》及水利部《关于颁发水利水电工程施工质量评定表补充表的通知》（建管监[2000]17号）编制。

适用于大、中型水利水电工程（含堤防工程）施工质量检验评定，小型工程可参照使用。

表01水工建筑物外观质量评定表填 表 说 明填表时必须遵守“填表基本规定”，并符合以下要求。

1．本表用于水工建筑物单位工程外观质量评定。

表中各项质量标准，是在主体工程开工初期由项目法人组织监理、设计、施工等单位根据本工程特点（等级及使用情况等）共同研究提出，报质量监督机构确认后执行。

2．外观质量等级评定工作是在单位工程完工后，由项目法人（建设单位）组织、质量监督机构主持，项目法人（建设单位）、监理、设计、施工及管理运行等单位组成外观质量评定组，进行现场检验评定。

参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3．检测数量。

全面检查后，抽测25%，且各项不少于10点。

4．评定等级标准。

测点中符合质量标准的点数占总测点数的百分率为100%时，评为一级。

合格率为90%～99.9%时，评为二级。

合格率为70%～89.9%时，评为三级。

合格率小于70%时，评为四级。

其下方的百分数为相应于所得标准分的百分数。

每项评定得分按下式计算：各项评定得分=该项标准分×该项得分百分率评定得分小数点后保留一位，并填写在相应级别栏内。

本例项次1建筑物外观尺寸，共检测12次，合格11次，合格率91.7%，评为二级。

本项标准分为12分，二级得分百分率为90%，因此，项次1得分为12×90%=10.8分，填写在项次1对应的二级处。

项次2轮廊线顺直，共检测10次，全部合格，合格率100%，评为一级。
