表05 单位工程施工质量评定表

西躲拉洛水利枢纽及配套灌区工程移民安置防洪工程单元工程施工质量评定验收表合格分部工程名称：△达德1#排洪沟〔0+000～2+202.786〕、△达德2#排洪沟〔0+000～1+035.272〕、△达德3#排洪沟〔0+000～2+019.991〕、△达德村东侧护岸〔0+094.03～1+260.08〕、△达德村西侧护岸〔0+182.52～1+481.00〕、△多卡村一片护岸〔0+000～0+435.378〕单元工程数量：61、▲根底土方开挖2、基底清理压实3、碎石垫层4、▲浆砌石根底5、▲浆砌石护坡6、堤基填筑部位：四川万能建设集团CB18根底土方开挖工序/单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西躲拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构1份。

水利水电工程表1.1土方开挖单元工程施工质量验收评定表水利水电工程表1.1.1表土及土质岸坡清理工序施工质量验收评定表表1.1.2软基或土质岸坡开挖工序施工质量验收评定表CB18基底清理压实工序〔万能[2021]质报号〕合同名称：西躲拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构1份。

水利水电工程表4.1堤基清理单元工程施工质量验收评定表表4.1.1基面清理工序施工质量验收评定表表4.1.2基面平坦压实工序施工质量验收评定表CB18碎石垫层单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西躲拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构1份。

水利水电工程隐蔽工程施工质量等级签证表附件CB18浆砌石根底单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西躲拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构1份。

水利水电工程表3.13 锚喷支护单元工程施工质量验收评定表表3.13锚喷支护单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.本表适用于锚杆、喷射混凝土以及锚杆与喷射混凝土组合的支护工程。

2.单元工程划分：宜以每一施工区（段）划分为一个单元工程。

3.单元工程量：填写本单元锚喷支护的面积（㎡）和喷射混凝土的体积（m³）。

4.本单元工程施工工序宜分为：锚杆（包括钻孔）、喷混凝土（包括钢筋网制安）2个工序，其中锚杆为主要工序。

本表是在表3.13.1、表3.13.2工序质量验收评定合格后完成。

5.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6.锚杆支护单元工程施工质量验收评定标准。

（1）合格标准：工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。

（2）优良标准：工序施工质量验收评定全部合格，其中锚杆工序施工质量达到优良；各项报验资料应符合SL633—2012的要求。

当只有一个工序时，工序施工质量即为单元工程质量。

水利水电工程表3.13－1 锚喷支护锚杆工序施工质量验收评定表表3.13.1锚喷支护锚杆工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表3.13相同。

2.检验（测）方法及数量。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

表01 水工建筑物外观质量评定表表02 房屋建筑安装工程观感质量评定表表03 分部工程施工质量评定表注：分部工程质量在施工单位质检部门自评的基础上，由监理单位复核其质量等级，报质量监督机构核备。

大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等。

表04 单位工程施工质量检验资料核查表表06 工程项目施工质量评定表注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

表1.5 混凝土单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5 混凝土单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序质量评定表混凝土钢筋工序质量评定表续表1.5-3表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表表1.5-5 混凝土浇筑工序质量评定表表1.6 制构件安装单元工程质量评定表表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表表1.10 水工隧洞回填灌浆单元工程质量评定表表1.11 高压喷射灌浆单元工程质量评定表表1.14 混凝土防渗墙单元工程质量评定表注：未填写检验具体内容的不得评定质量等级。

注：1、本表适用于30kw振动器振冲加固地基。

2、若用75kw振动器，项次4振密电流值应加大；项次5填料粒径标准，可加大，要求小于10cm。

表1.16 造孔灌注桩基础单元工程质量评定表表1.17 河道疏浚单元工程质量评定表水利水电工程表1.18 砂料质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.19 粗骨料质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20 混凝土拌和质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20-1 混凝土拌和质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20-2 混凝土试块质量评定表新疆水利水电工程质量监督中心监制岩石洞室开挖单元工程质量等级评定表注：1.断面检测允许偏差项中，有括号的系指有结构要求或有配筋的，光面爆破是不允许有欠哇；2.根据工程的实际情况，引水系统开挖，暂定如下评定标准：在断面检测达到合格的基础上，残留孔率≥70.0%的为合格，≥85.0%评为优良；3.单元工程质量等级栏中，施工与监理单位均为加盖公章，经办人要签字，以示负责；4.其他说明见水利水电工程评定表1-3。

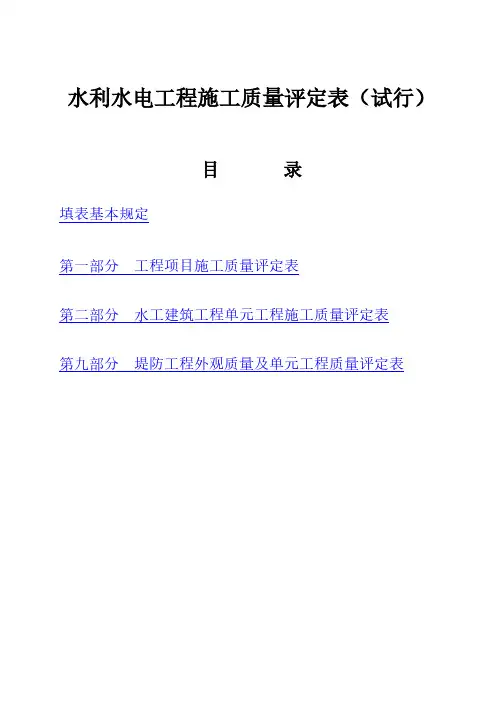

水利水电工程施工质量评定表（试行）目录填表基本规定第一部分工程项目施工质量评定表第二部分水工建筑工程单元工程施工质量评定表第九部分堤防工程外观质量及单元工程质量评定表填表基本规定《水利水电工程施工质量评定表》（试行）（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。

SL223—1999《水利水电建设工程验收规程》规定，《评定表》是水利水电工程验收的备查资料。

《水利基本建设项目（工程）档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本规定：1.单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写《评定表》。

现场检验应遵守随机取样原则。

2.《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。

3.文字。

应按国务院颁布的简化汉字书写。

字迹应工整、清晰。

4.数字和单位。

数字使用阿拉伯数字（1、2、3、…、9、0）。

单位使用国家法定计量单位，并以规定的符号表示（如：Mpa、m、m3、t、……）。

5.合格率。

用百分数表示，小数点后保留一位。

如果恰为整数，则小数点后以0表示。

例如：95.0%。

6.改错。

将错误用斜线划掉，再在其右上方填写正确的文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。

例如：……表面有裂缝纹，抗压强度25.3 23.3Mpa。

7.表头填写。

①单位工程、分部工程名称，按项目划分确定的名称填写。

②单元工程名称、部位：填写该单元工程名称（中文名称或编号），部位可用桩号、高程等表示。

③施工单位：填写与项目法人（建设单位）签订承包合同的施工单位全称。

④单元工程量：填写本单元主要工程量。

⑤检验（评定）日期：年——填写4位数，月——填写实际月份（1～12月），日——填写实际日期（1～31日）。

8.质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）、凡有“符合规范要求”者，应标出所执行的规范名称及编号。

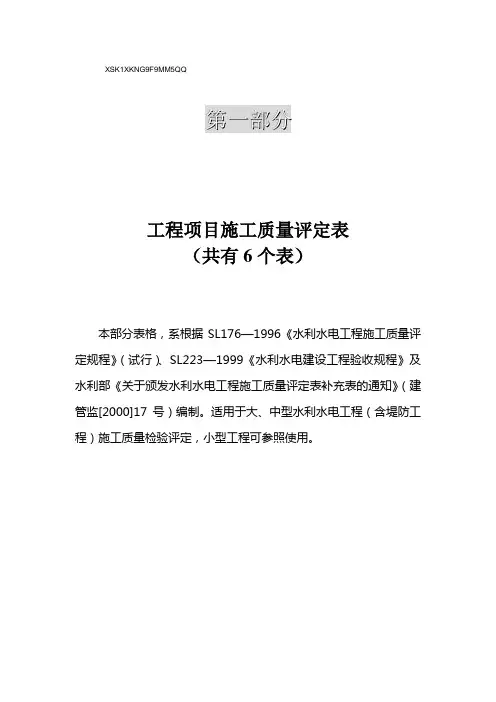

XSK1XKNG9F9MM5QQ第一部分工程项目施工质量评定表（共有6个表）本部分表格，系根据SL176—1996《水利水电工程施工质量评定规程》（试行）、SL223—1999《水利水电建设工程验收规程》及水利部《关于颁发水利水电工程施工质量评定表补充表的通知》（建管监[2000]17号）编制。

适用于大、中型水利水电工程（含堤防工程）施工质量检验评定，小型工程可参照使用。

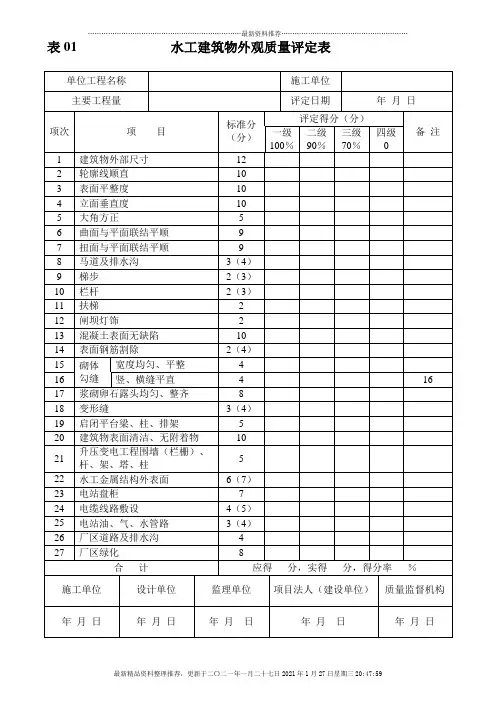

表01水工建筑物外观质量评定表填 表 说 明填表时必须遵守“填表基本规定”，并符合以下要求。

1．本表用于水工建筑物单位工程外观质量评定。

表中各项质量标准，是在主体工程开工初期由项目法人组织监理、设计、施工等单位根据本工程特点（等级及使用情况等）共同研究提出，报质量监督机构确认后执行。

2．外观质量等级评定工作是在单位工程完工后，由项目法人（建设单位）组织、质量监督机构主持，项目法人（建设单位）、监理、设计、施工及管理运行等单位组成外观质量评定组，进行现场检验评定。

参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3．检测数量。

全面检查后，抽测25%，且各项不少于10点。

4．评定等级标准。

测点中符合质量标准的点数占总测点数的百分率为100%时，评为一级。

合格率为90%～99.9%时，评为二级。

合格率为70%～89.9%时，评为三级。

合格率小于70%时，评为四级。

其下方的百分数为相应于所得标准分的百分数。

每项评定得分按下式计算：各项评定得分=该项标准分×该项得分百分率评定得分小数点后保留一位，并填写在相应级别栏内。

本例项次1建筑物外观尺寸，共检测12次，合格11次，合格率91.7%，评为二级。

本项标准分为12分，二级得分百分率为90%，因此，项次1得分为12×90%=10.8分，填写在项次1对应的二级处。

项次2轮廊线顺直，共检测10次，全部合格，合格率100%，评为一级。

第一部分
工程项目施工质量评定表
（共有6个表）
水利水电工程
水利水电工程
续表02
水利水电工程
核备。

大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等级。

水利水电工程
表04 单位工程施工质量检验资料核查表
续表04
第二部分
水工建筑工程单元工程施工质量评定表（共有30个表）
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
续表1.5-3
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
2．若用75KW振动器，项次4振密电流值应加大；项次5填料粒径标准，可加大，要求小于10cm。

水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
水利水电工程
续表1.21
第三部分
金属结构与启闭机安装工程单元工程质量评定表
（共有59个表）
水利水电工程
续表2.1
水利水电工程
续表2.2
水利水电工程
水利水电工程。

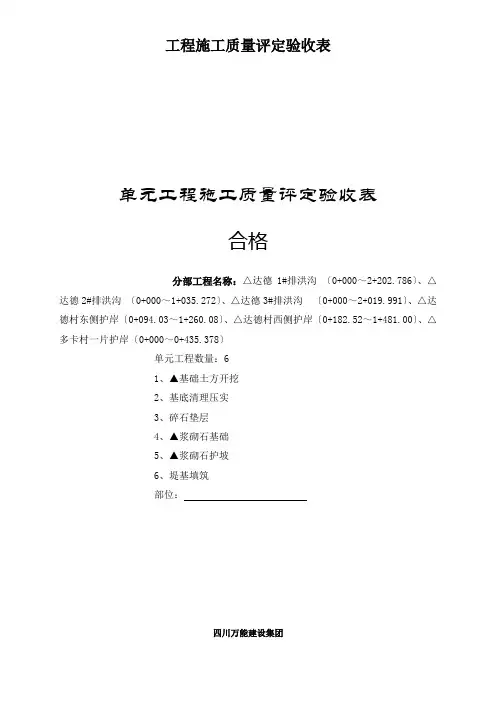

工程施工质量评定验收表单元工程施工质量评定验收表合格分部工程名称：△达德1#排洪沟〔0+000～2+202.786〕、△达德2#排洪沟〔0+000～1+035.272〕、△达德3#排洪沟〔0+000～2+019.991〕、△达德村东侧护岸〔0+094.03～1+260.08〕、△达德村西侧护岸〔0+182.52～1+481.00〕、△多卡村一片护岸〔0+000～0+435.378〕单元工程数量：61、▲基础土方开挖2、基底清理压实3、碎石垫层4、▲浆砌石基础5、▲浆砌石护坡6、堤基填筑部位：四川万能建设集团CB18 基础土方开挖工序/单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

表1.1 土方开挖单元工程施工质量验收评定表重要隐藏单位工程〔关键部位单元工程〕隐藏工程施工质量等级签证表附件CB18 基底清理压实工序/单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

表4.1 堤基清理单元工程施工质量验收评定表表4.1.1 基面清理工序施工质量验收评定表水利水电工程表4.1.2 基面平坦压实工序施工质量验收评定表CB18 碎石垫层单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

水利水电工程重要隐藏单位工程〔关键部位单元工程〕隐藏工程施工质量等级签证表附件CB18 浆砌石基础单元工程施工质量报验单〔万能[2021]质报号〕合同名称：西藏拉洛水利枢纽及配套灌区工程移民安置防洪工程合同编号：XZLL-YMGCSG-2021-0014份，1份、1份、1份、设代机构 1份。

单元工程施工质量报验单（xx［2013］质报号）合同名称：xx说明：本表一式 3 份，由承包人填写。

监理机构审签后，承包人1份，监理机构、发包人各1份。

表A.0.1-2 单元工程施工质量验收评定书表表A.0.1-1 表土及土质岸坡清理施工质量验收评定表表A.0.1-1 软基或土质岸坡开挖施工质量验收评定表附表1 表土及土质岸坡清理施工质量检验记录表（主控项目）表土及土质岸坡清理施工质量检验记录表（一般项目）附表3 软基或土质岸坡开挖检验记录表（主控项目）4软基或土质岸坡开挖施工质量检验记录表（一般项目）表A.O.1-2 单元工程施工质量验收评定表（划分工序）表A.O.1-1 基础面、施工缝处理工序施工质量验收评定表表A.O.1-1模板制作及安装工序施工质量验收评定表表A.O.1-1钢筋制作及安装工序施工质量验收评定表表A.O.1-1钢筋连接施工质量验收评定表表A.O.1-1预埋件（止水、伸缩缝等）制作及安装工序施工质量验收评定表表A.O.1-1混凝土浇筑工序施工质量验收评定表表A.O.1-1外观质量检查工序施工质量验收评定表水利水电工程表1.5 普通混凝土单元工程施工质量验收评定表水利水电工程表1.5-1 基础面或混凝土施工缝处理工序施工质量验收评定表水利水电工程表1.5-2 模板制作及安装工序施工质量验收评定表水利水电工程表1.5-3 钢筋制作及安装工序施工质量验收评定表水利水电工程表1.5-4 预埋件制作及安装工序施工质量验收评定表CB17 混凝土浇筑开仓报审表（[2013]开仓01号）合同名称：工程施工合同合同编号：说明：本表一式 3 份，由承包人填写。

监理机构审签后，承包人、监理机构、发包人各1份。

水利水电工程表1.5-5 混凝土浇筑工序施工质量验收评定表水利水电工程表1.5-6 混凝土外观工序施工质量验收评定表。

分部工程施工质量评定表工程名称：_______________ 工程地点：_______________工程项目负责人：_______________一、项目概况施工单位：_______________ 施工单位负责人：_______________监理单位：_______________ 监理单位负责人：_______________施工起止日期：_______________总投资额：_______________ 质保金：_______________二、施工质量评定标准1.施工过程中遵守施工图纸和相关规范标准；2.按照工程规范、合同要求和相关标准进行施工；3.保证工程的质量安全，确保工程的顺利进行；4.保证工程的质量验收，确保工程完工后的质量合格；5.施工单位的管理和技术人员需持相关资质证书，并保持有效资质；6.严格遵守施工安全规定，确保施工过程中的安全。

三、分部工程质量评定1.土建工程：a.施工过程中是否严格按照土建施工图纸和相关规范标准进行；b.土建质量是否符合设计要求，无破损、渗漏等情况；c.是否采用符合要求的建筑材料，保证施工质量；d.是否按照设计要求进行验收，保证土建工程的质量合格。

2.钢结构工程：a.施工过程中是否严格按照钢结构施工图纸和相关规范标准进行；b.钢结构质量是否符合设计要求，无变形、裂缝等情况；c.是否采用符合要求的钢材，保证钢结构质量；d.是否按照设计要求进行验收，保证钢结构工程的质量合格。

3.安装工程：a.施工过程中是否严格按照安装图纸和相关规范标准进行；b.安装质量是否符合设计要求，无漏气、漏水等情况；c.是否采用符合要求的安装配件，保证安装工程质量；d.是否按照设计要求进行验收，保证安装工程的质量合格。

四、评定标准根据以上分部工程施工质量评定标准，对每个分部工程进行详细评定，并综合评定整体工程的施工质量。

评定依据包括施工质量、工程进度、安全管理等方面。

五、评定结果经评定，对各分部工程的质量进行评定如下：1.土建工程评定：_______________a.评定结果：_______________b.评定依据：_______________2.钢结构工程评定：_______________a.评定结果：_______________b.评定依据：_______________3.安装工程评定：_______________a.评定结果：_______________b.评定依据：_______________六、工程整体评定综合以上分部工程的评定结果，对工程整体施工质量进行综合评定如下：1.工程整体评定结果：_______________2.工程整体评定依据：_______________七、评定意见根据以上评定结果，提出对施工单位的评定意见，包括优点和不足之处，针对不足之处提出改进措施，并给予必要的指导和建议。

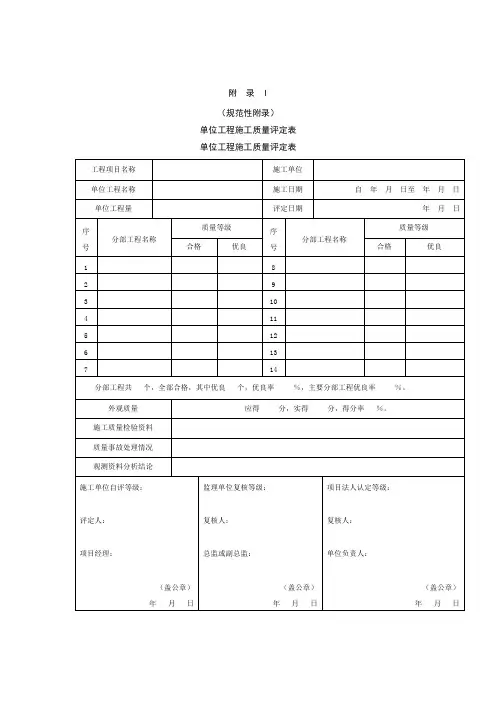

水利水电工程表G-2（代替表05）单位工程施工质量评定表表G-2（代替表05）单位工程施工质量评定表填表说明本表是依据《水利水电工程施工质量检验与评定规程》（SL176-2007）附录G-2“单位工程施工质量评定表”制定的。

填表时必须遵守“填表基本规则”，并符合以下要求:1.单位工程量，只填写本单位工程的主要工程量。

2.分部工程名称按项目划分时确定的名称填写，并在相应的质量等级栏内用“√”标明。

主要分部工程是指对工程安全、功能或效益起控制作用的分部工程，主要分部工程名称前面应加“△”符号。

3.表身各项由施工单位按照经项目法人、监理复核的质量结论填写。

4.表尾填写：①施工单位评定人指施工单位质检处负责人，项目经理指该项目质量责任人。

若本单位工程是分包单位施工，本表应由分包单位上述人员填写和自评，总包施工单位质检处负责人和项目经理审查、签字、加盖公章（签施工合同的单位公章）；监理单位复核人，指负责本单位工程质量控制的监理工程师。

总监理工程师：实行了监理的工程，由总监理工程师签字，未实行监理的工程由建设单位技术负责人签字（签监理合同的单位公章）；③项目法人认定人，指负责本单位工程质量管理的现场负责人，由技术负责人签字、加盖公章；④质量监督机构的巡监组负责人核定，技术负责人审查，监督机构负责人审定后加盖公章。

5.单位工程质量标准合格：①所含分部工程质量全部合格；②质量事故已按要求进行处理；③工程外观质量得分率达到70%以上。

④单位工程施工质量检验与评定资料基本齐全；⑤工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。

优良：①所含分部工程质量全部合格，其中70%以上达到优良等级，主要分部工程质量全部优良，且施工中未发生过较大质量事故；②质量事故已按要求进行处理；③工程外观质量得分率达到85%以上；④单位工程施工质量检验与评定资料齐全；⑤工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。
