标书电动执行器技术规范

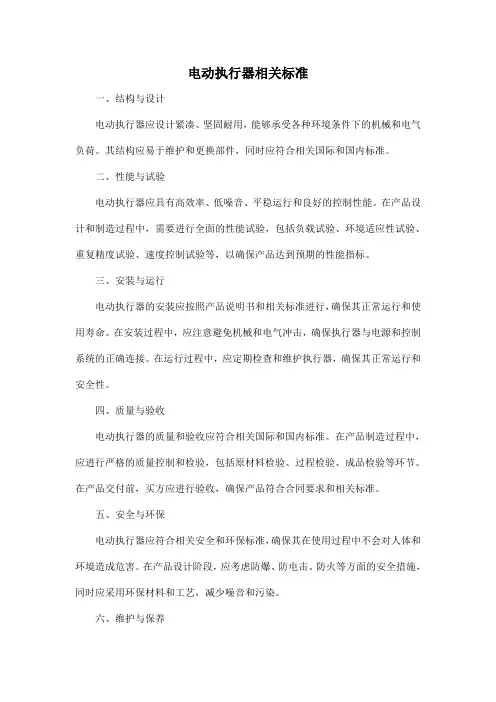

电动执行器相关标准一、结构与设计电动执行器应设计紧凑、坚固耐用，能够承受各种环境条件下的机械和电气负荷。

其结构应易于维护和更换部件，同时应符合相关国际和国内标准。

二、性能与试验电动执行器应具有高效率、低噪音、平稳运行和良好的控制性能。

在产品设计和制造过程中，需要进行全面的性能试验，包括负载试验、环境适应性试验、重复精度试验、速度控制试验等，以确保产品达到预期的性能指标。

三、安装与运行电动执行器的安装应按照产品说明书和相关标准进行，确保其正常运行和使用寿命。

在安装过程中，应注意避免机械和电气冲击，确保执行器与电源和控制系统的正确连接。

在运行过程中，应定期检查和维护执行器，确保其正常运行和安全性。

四、质量与验收电动执行器的质量和验收应符合相关国际和国内标准。

在产品制造过程中，应进行严格的质量控制和检验，包括原材料检验、过程检验、成品检验等环节。

在产品交付前，买方应进行验收，确保产品符合合同要求和相关标准。

五、安全与环保电动执行器应符合相关安全和环保标准，确保其在使用过程中不会对人体和环境造成危害。

在产品设计阶段，应考虑防爆、防电击、防火等方面的安全措施，同时应采用环保材料和工艺，减少噪音和污染。

六、维护与保养电动执行器在使用过程中，需要进行定期的维护与保养，以确保其正常运行和使用寿命。

应定期检查执行器的机械部件、电气部件、润滑系统等，发现故障或异常应及时处理。

同时，应定期更换易损件和润滑剂等，保持执行器的良好状态。

七、产品说明书与标签电动执行器的产品说明书和标签应清晰明了地说明产品的使用方法、注意事项、维护保养方法等内容，以便用户正确使用和维护产品。

同时，标签上应包含产品的名称、型号、规格等信息，以便用户和厂家进行识别和管理。

八、行业标准与规范电动执行器行业应制定相应的标准和规范，以确保产品的性能和质量的一致性和可靠性。

这些标准和规范应包括产品设计、制造、检验、安装、运行、维护等方面的内容，以便厂家和用户共同遵守和维护产品的质量和使用效果。

电动执行器的执行标准包括但不限于以下几种：
1. GB/T 24926-2010《电动执行器》：该标准规定了电动执行器的评定、使用条件、性能参数、标志、包装、运输和储存等方面的内容。

2. GB/T 15529-2008《液压连动控制系统技术条件》：该标准适用于工业自动控制系统中的电动执行器。

3. GB/T 26246-2010《电动执行器用电缆连接器》：该标准规定了电动执行器用电缆连接器的分类、技术要求、试验方法、检验规则等基本内容。

4. GB/T 26927-2011《蝶阀执行机构用嵌装弹性元件的交流电动执行机构技术条件》：该标准规定了蝶阀执行机构用嵌装弹性元件的交流电动执行机构的分类、技术要求、试验方法、检验规则等基本内容。

在实际应用中，根据使用环境和负载要求，从电动执行器的种类、型号、执行器行程、定位器、避障等方面进行选择，确保最终使用效果。

同时，在使用过程中还需严格遵守国家标准的各项规定，对电动执行器的安装和调试、防护接地等方面进行认真考虑和操作，确保使用安全。

如需更多信息，可以咨询生产或销售电动执行器的厂家，也可以查阅相关的产品说明或技术文档。

电动执行器说明书电动执行器说明书1. 引言本说明书旨在为用户提供有关电动执行器的详尽信息和操作指南。

电动执行器是一种用电力驱动的装置，用于控制阀门、活塞和其他机械部件的运动。

本说明书将介绍电动执行器的主要部件、工作原理、安装和调试步骤以及日常维护方法等内容。

2. 电动执行器的主要部件电动执行器一般由以下主要部件组成：2.1 电机电动执行器的电机通常采用交流电机或直流电机，用于提供动力。

电机的类型和规格会根据具体执行器的用途和要求而不同。

2.2 驱动装置驱动装置将电机的转动运动转化为阀门、活塞等机械部件的线性运动。

常见的驱动装置有螺杆、齿轮和链条传动等。

2.3 控制单元控制单元是电动执行器的核心部件，负责接收信号并控制电机的运动。

控制单元通常由微处理器、传感器和电路板等组成。

2.4 机械部件机械部件包括执行器壳体、阀门驱动装置、连接杆等。

这些部件的类型和结构会根据具体的应用场景而有所不同。

3. 电动执行器的工作原理电动执行器的工作原理可以概括为以下几个步骤：1. 接收信号：控制单元接收来自外部的控制信号，例如开关、按钮或自动控制系统发送的指令。

2. 分析信号：控制单元将接收到的信号进行解析和处理，确定需要执行的操作。

3. 驱动操作部件：根据信号的解析结果，控制单元通过驱动装置将电机的转动运动转化为机械部件的运动。

4. 完成动作：机械部件根据驱动装置的运动产生相应的动作，例如打开或关闭阀门，推动活塞等。

4. 安装和调试步骤4.1 安装在安装电动执行器之前，请按照以下步骤进行操作：1. 确保安装场所符合要求：检查安装位置是否满足电动执行器的尺寸和重量要求，以及环境温度和湿度的限制。

2. 安装电动执行器：将电动执行器固定在预留的位置上，使用螺栓或支架等适当的固定装置进行固定。

3. 连接电源和信号线：根据电动执行器的电气布置图，正确连接电源和信号线。

4.2 调试在安装完成后，按照以下步骤进行电动执行器的调试：1. 检查接线：仔细检查电动执行器的接线是否正确，确保电源和信号线连接良好且无误。

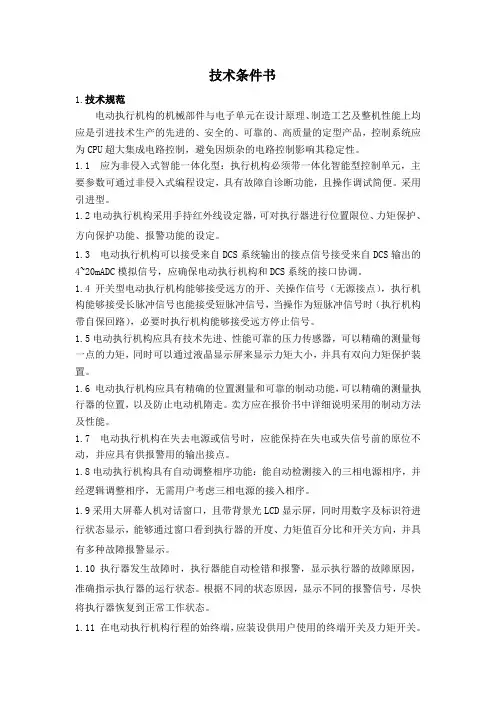

技术条件书1.技术规范电动执行机构的机械部件与电子单元在设计原理、制造工艺及整机性能上均应是引进技术生产的先进的、安全的、可靠的、高质量的定型产品，控制系统应为CPU超大集成电路控制，避免因烦杂的电路控制影响其稳定性。

1.1 应为非侵入式智能一体化型：执行机构必须带一体化智能型控制单元，主要参数可通过非侵入式编程设定，具有故障自诊断功能，且操作调试简便。

采用引进型。

1.2电动执行机构采用手持红外线设定器，可对执行器进行位置限位、力矩保护、方向保护功能、报警功能的设定。

1.3 电动执行机构可以接受来自DCS系统输出的接点信号接受来自DCS输出的4~20mADC模拟信号，应确保电动执行机构和DCS系统的接口协调。

1.4开关型电动执行机构能够接受远方的开、关操作信号（无源接点），执行机构能够接受长脉冲信号也能接受短脉冲信号，当操作为短脉冲信号时（执行机构带自保回路），必要时执行机构能够接受远方停止信号。

1.5电动执行机构应具有技术先进、性能可靠的压力传感器，可以精确的测量每一点的力矩，同时可以通过液晶显示屏来显示力矩大小，并具有双向力矩保护装置。

1.6 电动执行机构应具有精确的位置测量和可靠的制动功能，可以精确的测量执行器的位置，以及防止电动机隋走。

卖方应在报价书中详细说明采用的制动方法及性能。

1.7 电动执行机构在失去电源或信号时，应能保持在失电或失信号前的原位不动，并应具有供报警用的输出接点。

1.8电动执行机构具有自动调整相序功能：能自动检测接入的三相电源相序，并经逻辑调整相序，无需用户考虑三相电源的接入相序。

1.9采用大屏幕人机对话窗口，且带背景光LCD显示屏，同时用数字及标识符进行状态显示，能够通过窗口看到执行器的开度、力矩值百分比和开关方向，并具有多种故障报警显示。

1.10执行器发生故障时，执行器能自动检错和报警，显示执行器的故障原因，准确指示执行器的运行状态。

根据不同的状态原因，显示不同的报警信号，尽快将执行器恢复到正常工作状态。

just-10电动执行器说明书电动执行器是一种通过电动驱动来实现运动转换的装置，广泛应用于自动化控制系统中。

它可以将电能转化为机械能，从而实现对阀门、蝶阀、调节阀等执行器的自动控制。

以下是一份电动执行器的说明书参考内容，详细介绍了它的工作原理、技术参数、安装方法以及维护保养等相关内容。

一、产品概述电动执行器适用于各类阀门的自动控制，在工业自动化领域广泛应用。

它具有结构简单、可靠性高、使用寿命长等优点，能够准确控制阀门开度，实现对介质的流量、压力等参数的调节。

二、工作原理电动执行器通过电动机驱动传动装置完成工作。

当电源接通后，电动机开始转动，通过传动装置传递转动力矩给阀门，从而实现对阀门开启或关闭的控制。

传动装置通常采用齿轮传动、蜗杆传动等方式，具体的传动比根据实际需求来确定。

三、技术参数1. 额定电压：指电动执行器的额定工作电压，一般为220VAC或380VAC。

2. 额定扭矩：指电动执行器能够提供的最大扭矩，用于控制阀门的开闭力矩。

3. 阀门行程：指电动执行器能够提供的阀门行程范围。

4. 控制信号类型：指电动执行器的控制信号类型，通常有模拟信号、开关信号、RS485信号等。

5. 电机功率：指电动执行器所配备的电机功率大小，根据实际负载大小来确定。

四、安装方法1. 安装位置：电动执行器应安装在通风良好的环境中，远离有腐蚀性气体和振动的区域。

2. 安装方式：电动执行器可以与阀门直接连成一体，也可以通过轴连接装置与阀门连接。

3. 连接电源：根据产品标识，正确接入电源，确保电压和频率与产品要求一致。

五、维护保养1. 定期检查：定期检查电动执行器的电机、传动部件的运行状态，如发现异常应及时处理。

2. 清洁保养：定期对电动执行器进行清洁，确保产品的散热效果良好。

3. 润滑维护：根据产品要求，在适当位置加注润滑脂，保持传动装置的灵活运行。

4. 防止过载：避免电动执行器长时间在过载状态下工作，以免损坏电机及其他关键部件。

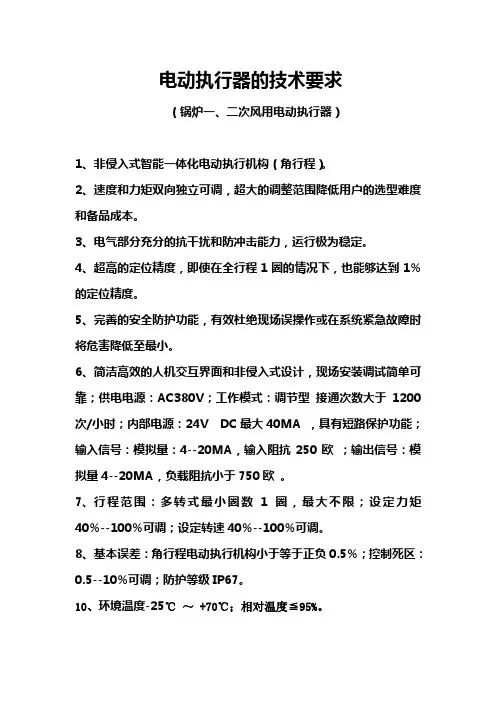

电动执行器的技术要求
（锅炉一、二次风用电动执行器）
1、非侵入式智能一体化电动执行机构（角行程）。

2、速度和力矩双向独立可调，超大的调整范围降低用户的选型难度和备品成本。

3、电气部分充分的抗干扰和防冲击能力，运行极为稳定。

4、超高的定位精度，即使在全行程1圈的情况下，也能够达到1%的定位精度。

5、完善的安全防护功能，有效杜绝现场误操作或在系统紧急故障时将危害降低至最小。

6、简洁高效的人机交互界面和非侵入式设计，现场安装调试简单可靠；供电电源：AC380V；工作模式：调节型接通次数大于1200次/小时；内部电源：24V DC最大40MA ，具有短路保护功能；输入信号：模拟量：4--20MA，输入阻抗250欧；输出信号：模拟量4--20MA，负载阻抗小于750欧。

7、行程范围：多转式最小圈数1圈，最大不限；设定力矩40%--100%可调；设定转速40%--100%可调。

8、基本误差：角行程电动执行机构小于等于正负0.5%；控制死区：0.5--10%可调；防护等级IP67。

10、环境温度-25℃～ +70℃；相对温度≦95%。

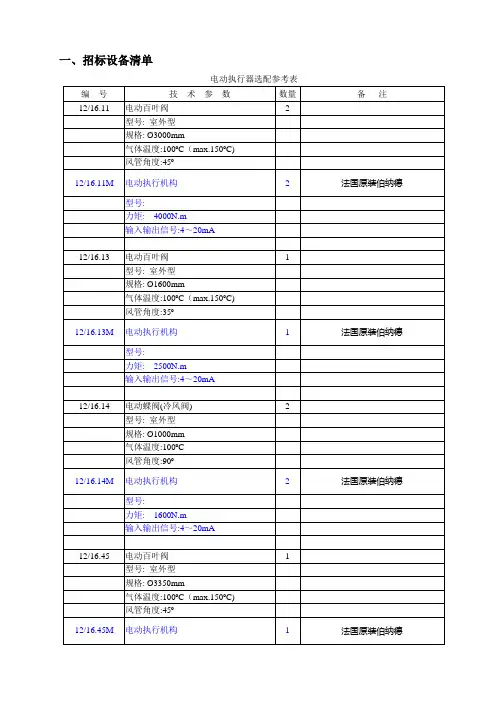

一、招标设备清单电动执行器选配参考表编号技术参数数量备注12/16.11 电动百叶阀 2型号: 室外型规格: Ø3000mm气体温度:100ºC（max.150ºC)风管角度:45º12/16.11M 电动执行机构 2 法国原装伯纳德型号:力矩: 4000N.m输入输出信号:4～20mA12/16.13 电动百叶阀 1型号: 室外型规格: Ø1600mm气体温度:100ºC（max.150ºC)风管角度:35º12/16.13M 电动执行机构 1 法国原装伯纳德型号:力矩: 2500N.m输入输出信号:4～20mA12/16.14 电动蝶阀(冷风阀) 2型号: 室外型规格: Ø1000mm气体温度:100ºC风管角度:90º12/16.14M 电动执行机构 2 法国原装伯纳德型号:力矩: 1600N.m输入输出信号:4～20mA12/16.45 电动百叶阀 1型号: 室外型规格: Ø3350mm气体温度:100ºC（max.150ºC)风管角度:45º12/16.45M 电动执行机构 1 法国原装伯纳德型号:力矩: 6000N.m输入输出信号:4～20mA15b.07 电动风机启动阀(05#风机用) 2型号: （DN800）公称压力: 0.01MPa15b.07M 电动执行器 2型号:功率:最大扭矩:600N.m电压：380V15b.10 电动风机启动阀(02#风机用) 1型号: DN450公称压力: 0.01MPa15b.10M 电动执行器： 1型号：功率：最大扭矩：250Nm电压：380V15a.24 电动蝶阀(冷风) 1型号: ZKJWb-0.6S规格: φ1000 mm 风管角度：0。

15a.24M 电动执行器 1 法国原装伯纳德扭矩: 1600Nm输入输出信号: 4～20 mA电源电压: 380 V15c.01-8-1 电动闸板阀 2有效内径：15c.01-8-1M 电动执行机构 2型号：SKD400/H额定扭矩：4000N.m轮盘有效转度：1260°阀板提升高度：1200mm15c.01-10-1 电动闸板阀 1有效内径：15c.01-10-1M 电动执行机构 1型号：SKD400/H额定扭矩：4000N.m轮盘有效转度：1260°阀板提升高度：1800×2mm19.16 电动百叶阀(掺冷风用) 1型号:(室外型)规格:DN800mm耐温度:450℃风管角度:0°19.16M 电动执行器 1 法国原装伯纳德型号：输入输出信号：4~20mA扭矩：600N.m电源电压:380V19.17 电动百叶阀(入磨热风管道) 1型号:(室外型)规格:DN1250mm耐温度:450℃风管角度:0°19.17M 电动执行器 1 法国原装伯纳德型号：输入输出信号：4~20mA扭矩：1600N.m电源电压:380V19.21 电动百叶阀 1型号:(室外型)规格:DN800mm风管角度:60°19.21M 电动执行器 1 法国原装伯纳德规格:扭矩:600N.m煤磨风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:4000N.m窑头风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:4000N.m窑尾高温风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m尾排风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m原料循环风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m篦冷机F1A风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F1B风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F1C风机阀门用电动执行器 1规格：扭矩：250N.m篦冷机F2A风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F2B风机阀门用电动执行器 1规格：扭矩：250N.m篦冷机F3风机阀门用电动执行器 1规格：扭矩：1000N.m篦冷机F4风机阀门用电动执行器 1规格：扭矩：600N.m篦冷机F5风机阀门用电动执行器 1规格：扭矩：600N.m篦冷机F6风机阀门用电动执行器 1规格：扭矩：600N.m预热器C4分料阀用电动执行器 1规格：扭矩：N.m二、技术要求：1.环境温度：-30~55℃2.阀门启闭速度：< 60s/90°3.整台电动执行器防护等级不低于IP67。

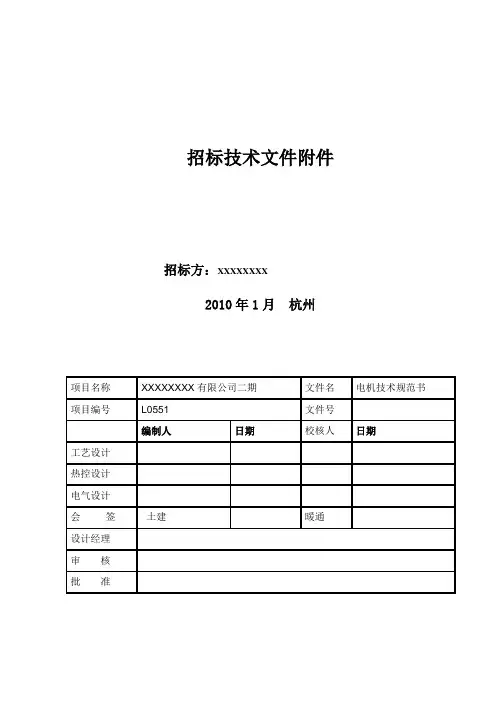

招标技术文件附件招标方：XXXXXXXX2010年1月杭州目录1总则------------------------------------------------------------------------------------- 1 2供货范围------------------------------------------------------------------------------- 1 3技术要求------------------------------------------------------------------------------- 3 4性能保证要求 ------------------------------------------------------------------------ 4 5设计条件------------------------------------------------------------------------------- 5 6标准与规范---------------------------------------------------------------------------- 6 7监造(检查)和性能验收试验 ------------------------------------------------------- 6 8技术资料及交付进度 --------------------------------------------------------------11 9设计联络和现场服务 --------------------------------------------------------------13 10差异表---------------------------------------------------------------------------------14 11附件------------------------------------------------------------------------------------14南京化学工业有限公司二期项目电机技术规范书（P）1总则1.1. 本技术规范书适用于南京化学工业有限公司二期项目工程。

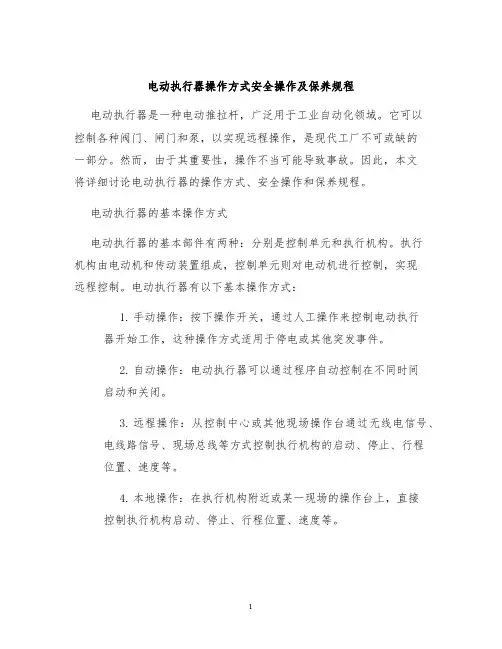

电动执行器操作方式安全操作及保养规程电动执行器是一种电动推拉杆，广泛用于工业自动化领域。

它可以控制各种阀门、闸门和泵，以实现远程操作，是现代工厂不可或缺的一部分。

然而，由于其重要性，操作不当可能导致事故。

因此，本文将详细讨论电动执行器的操作方式、安全操作和保养规程。

电动执行器的基本操作方式电动执行器的基本部件有两种：分别是控制单元和执行机构。

执行机构由电动机和传动装置组成，控制单元则对电动机进行控制，实现远程控制。

电动执行器有以下基本操作方式：1.手动操作：按下操作开关，通过人工操作来控制电动执行器开始工作，这种操作方式适用于停电或其他突发事件。

2.自动操作：电动执行器可以通过程序自动控制在不同时间启动和关闭。

3.远程操作：从控制中心或其他现场操作台通过无线电信号、电线路信号、现场总线等方式控制执行机构的启动、停止、行程位置、速度等。

4.本地操作：在执行机构附近或某一现场的操作台上，直接控制执行机构启动、停止、行程位置、速度等。

安全操作在操作电动执行器时，必须按照以下安全操作规程进行操作，以确保工作人员的安全：1.遵循系统的操作规程和安全标准。

2.在操作前应仔细检查设备，及时修理、更换损坏和陈旧的部件。

3.避免更换未经授权的零部件和更改系统的结构，必须按照制造商的指示操作。

4.避免操作过程中触摸带电部件，卸下用电工具时必须从插头拔出。

5.避免在易燃、易爆或有毒的环境中操作电动执行器。

6.禁止在带电状态下拆卸或更换部件，必须将电源切断后进行。

7.必须正确地启动、操作和停止设备，不要违反操作规范。

8.切勿擅自拆卸、改损或尝试修理设备，必须找到专业人员进行检修。

保养规程对于电动执行器的保养可以延长其寿命，减少因操作不当或工作环境等原因造成的故障和损坏。

以下是电动执行器的基本保养规程：1.定期进行设备检查，发现异常现象时及时排除故障。

2.定期进行清洁和润滑。

3.长期停用电动执行器时，应将设备设置在安全位置，控制外部物体的影响。

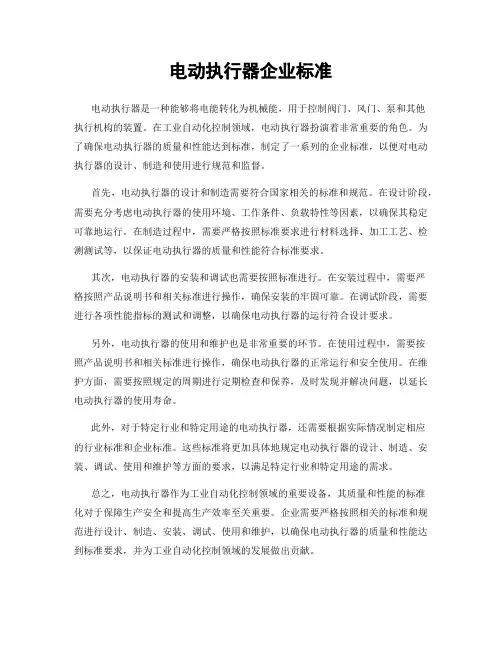

电动执行器企业标准电动执行器是一种能够将电能转化为机械能，用于控制阀门、风门、泵和其他执行机构的装置。

在工业自动化控制领域，电动执行器扮演着非常重要的角色。

为了确保电动执行器的质量和性能达到标准，制定了一系列的企业标准，以便对电动执行器的设计、制造和使用进行规范和监督。

首先，电动执行器的设计和制造需要符合国家相关的标准和规范。

在设计阶段，需要充分考虑电动执行器的使用环境、工作条件、负载特性等因素，以确保其稳定可靠地运行。

在制造过程中，需要严格按照标准要求进行材料选择、加工工艺、检测测试等，以保证电动执行器的质量和性能符合标准要求。

其次，电动执行器的安装和调试也需要按照标准进行。

在安装过程中，需要严格按照产品说明书和相关标准进行操作，确保安装的牢固可靠。

在调试阶段，需要进行各项性能指标的测试和调整，以确保电动执行器的运行符合设计要求。

另外，电动执行器的使用和维护也是非常重要的环节。

在使用过程中，需要按照产品说明书和相关标准进行操作，确保电动执行器的正常运行和安全使用。

在维护方面，需要按照规定的周期进行定期检查和保养，及时发现并解决问题，以延长电动执行器的使用寿命。

此外，对于特定行业和特定用途的电动执行器，还需要根据实际情况制定相应的行业标准和企业标准。

这些标准将更加具体地规定电动执行器的设计、制造、安装、调试、使用和维护等方面的要求，以满足特定行业和特定用途的需求。

总之，电动执行器作为工业自动化控制领域的重要设备，其质量和性能的标准化对于保障生产安全和提高生产效率至关重要。

企业需要严格按照相关的标准和规范进行设计、制造、安装、调试、使用和维护，以确保电动执行器的质量和性能达到标准要求，并为工业自动化控制领域的发展做出贡献。

电动执行机构技术规范电动门技术参数描述：1 所供电动执行机构采用智能一体化优质产品（包括齿轮箱、控制部分、电机部分、支架及输出拐臂。

具有ISO9001质量体系认证。

）2 所供的调节型电动执行机构是高精度、高可靠性调试维护方便的产品。

具有成熟的运行经验，能直接接受DCS控制系统输出的信号。

3 所供调节型执行机构，可直接接受4-20mA控制信号，并可输出4－20mA位置反馈信号及无源故障接点信号。

4 电动执行机构具有结构简单性能可靠的双向力矩保护装置及行程限位保护，具有可靠电制动功能。

5 电动执行机构在失电或信号时，应能保持在失电或失信号前的原位不动，并提供报警输出接点。

6 电动执行机构应配置手轮及手/自动切换机构。

7执行机构应具有抗干扰能力，具有输入、输出信号隔离措施。

8 执行机构电机应具有良好的伺服特性，具有高启动转矩倍数，低启动电流和小的转动惯量，并具有电机过热保护功能，三相电机必须具有鉴相、断相保护功能。

9执行机构应具有灵活、方便的编程和调试手段。

应具有快速设定功能和远红外遥控功能。

10执行机构表面面板及铭牌均应光滑平整，紧固螺栓要求防脱落、调试维修后不丢失。

可动部件应灵活可靠。

11执行机构应采用独立接线端子盒结构，无需打开放大器盒便可接线调试。

12执行机构具有红外智能遥控功能，无须任何接线进行现场调试控制。

13执行机构带阀门开度数字显示14执行机构能实现远程和就地电动操作切换功能15电动执行机构主要技术指标：(1)基本参数(a) 输入信号：开关量输入220VAC 5A（≥300mS）。

(b) 输出行程：角行程：0～90°直行程：10～150mm多回转：360°以上(c) 输出力矩：执行机构额定负载值应从下列数系中选取：角行程：100，250，600，1000，1600,2500，4000，6000，8000，10000，12000，16000 N.m直行程：2500，4000，6400，16000，25000，40000，60000 N多回转：50、100、200、300、450、600、900、1200、1600、2500 N.m(2) 工作条件(a) 环境条件使用的环境温度：整体调节型电动执行机构：－10℃～70℃（-40℃～+90℃）使用的环境相对湿度：≤85％周围空气中不含腐蚀性物质(b) 电源电源电压：220VAC或380VAC。

Rotork电动执行器技术规范1.1.7.1 1Rotork电动执行器技术规范：Rotork IQ系列电动执行器是首种在接线完成以后，进行调试时不需要拆掉盖板的产品。

通过红外线设置工具来完成对执行器的调整，并实现设置转矩值、极限值和其它功能。

设置工具在危险带电的情况下进行调试时也能保证绝对的安全。

所有的调试的功能都被存储在电动执行器内部永久性存储器内。

设置工具使得用户可以通过电动执行器的显示窗口依次浏览所有的功能。

在浏览每一条功能时，可以检查其设定，如果需要，可以在其界定的范围内予以改变。

1设置工具明细表序号名称描述1 附件IP672 证书EEx ia IIC T4（自身安全）3 供电■9V 电池（提供并安装）4操作范围0.75米（从电动执行器显示窗口观察）5 ↓键向下显示下一条功能6 →键横向显示下一条指令7 ━键减少/改变显示功能的值或参数设定8 ╋键增加/改变显示功能的值或参数设定9 ┛键接受显示的值或参数设定1 0╋键+┛键同时按下此两键则电动机显示返回到位置指示模式1 1 ┛停止电动机（红外线本地操作，此功能被选中时）1 2 ≡打开电动机（红外线本地操作，此功能被选中时）1 3 工关闭电动机（红外线本地操作，此功能被选中时）2 阀门位置指示:显示内容包括：序号内容1 红色–位置指示灯2 黄色–位置指示灯3 绿色–位置指示灯4 液晶显示屏（LCD）5 红外线传感器6 红外线信号验证指示器（红色）3液晶显示屏有两种位置指示模式：序号模式内容1阀门位置–通电通电时，电动执行器的液态显示屏是由屏后的“浅琥珀色”的灯来作为背后衬光的。

某个指示灯亮与否由它所处的位置决定，显示屏上显现阀门打开的百分比或打开的末端标示符。

（按照标准，红色指示灯表示阀门开，黄色指示灯表示中间状态，绿色指示灯表示阀门关闭。

颜色代表何种功能可以按照需要进行调整2阀门位置–断电主电源供给关闭后，液晶显示屏从电池上获得电能，并且继续显示电动机的位置信息。

电动执行器技术要求：
1)电动执行器全开时间小于30S；
2)电动执行器全关时间小于30S；
3)电动执行器的“开到位”和“关到位”信号要可靠，不受外界环
境干扰（例如：电磁干扰、震动干扰、热源干扰）。

4)电动执行器可以在DCS控制，也可以就地位置手动操作；
5)电动执行器为智能一体化电动执行器。

工作电源必须为三相三线
制380V交流电源，不需用零线。

6)电动执行器具有远方/就地转换开关，且工作状态具有远传功能。

7)电动执行器具有就地操作按钮及功能，可以在就地进行开关操作。

8)电动执行器执行器最少具有下列输出及输入端子：开、关指令；
开、关反馈；远方/就地；正常/故障；开、关过力矩动作
推荐国产执行器厂家（三家）：
1. 瑞基RA系列全智能电动执行器（供电方式：380V三相三线制），生产厂家：瑞基
2.成都圣玛特AS系列全智能电动执行器（供电方式：380V三相三线制），
生产厂家：成都圣玛特科技有限责任公司
3.上海耐奇NQ系列全智能电动执行器（供电方式：380V三相三线制），生产厂家：上海耐奇自控工程有限公司
瑞基RA系列全智能电动执行器（供电方式：380V三相三线制），4．浙江祥龙2SA7系列全智能电动执行器（供电方式：380V三相三
线制），
生产厂家：浙江祥龙自动化仪表有限公司。

电动调节执行器技术标准电动执行机构是以电动机为动力的位置伺服放大器机构，它的输出运行方式有两种：角位移和直线位移。

两者的电气原理相同，其差别是减速器的机械部分。

整体比例调节性电动执行机构整体比例调节性电动执行机构是引进法国伯纳德公司电动执行机构的制造技术，功能EKZ型智能电子式直行程电动执行机构EKZ型智能电子式直行程电动执行机构是大连欧亚公司在DKZ型直行程电动执行机构的基础上进行改造，用高性能极压润滑脂代替润滑油，用防水进线管接头替代外插座接线方式，用导电塑料电位器代替老式的差动电感式传感器，SJZ2000执行器智能控制器代替伺服放大器，可以直接接收上位仪表或DCS来的DC4～20mA信号，且输出DC4～20mA阀位反馈，实现了比例调节，其特点：电路可靠、精度高、数字显示、智能校对、数字限位、智能步距、操作简单、工作温度宽、维护方便等其主要技术指标如下：SR系列角行程电动执行机构SR系列角行程电动执行机构包括开关式、积分式和智能电子式等全系列品种和规格。

SR智能电子式角行程电动执行机构，是通过内部智能控制器，直接接受来自上位仪表或DCS得DC4～20mA信号，且输出DC4～20mA阀位反馈，实现了比例调节。

主要用在我厂135MW机组吸风机液偶。

新一代智能型RQM系列电动执行机构，可以通过一个独立的设定器对其进行非侵入性的快速设定、检查与查询。

执行机构采用图形点阵式液晶显示器，以中文、数字、图形显示转矩、阀门位置、限位设定等工作状态和报警，极大地方便了用户的操作使用。

该执行机构具有自动保护功能和隔爆功能。

即使在危险区域也无需打开正在工作的执行机构电动箱就可以进行调节、故障诊断。

采用现场总线通讯卡可以构成全分布式计算机协同工作系统，实现远程通讯、远程采集、远程诊断与维护。

电动执行机构用于自动化工程中对开环或闭环控制设备中的最终控制元件进行遥控操作。

通过安装在电动执行机构上的功率换向模块（LU）对电动执行机构进行操作。

目录第一部分基本要求 (1)1 范围 (1)2 名词定义 (1)3 项目总体要求 (1)第二部分通用技术要求 (5)1 采用规范、标准及法规 (5)2 供货范围及界面 (6)3 设计与制造 (6)4 材料 (12)5 检验和测试 (12)6 备品、备件及专用工具 (16)7 铭牌 (16)8 涂层、包装和运输 (17)9 提交文件 (18)10 技术服务 (19)11 验收 (20)12 售后服务 (21)13 保证和担保 (22)第一部分基本要求1 范围本技术规格书包括电动执行机构在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。

2 名词定义本技术规格书用到的名词定义如下：业主：项目投资人或其委托的管理方：设计：承担项目工程设计任务的设计公司或组织：供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备/材料的公司或厂家：分包商：负责设计和制造分包合同所规定的设备/材料公司或厂家：技术规格书：业主和设计提供的完整的技术规定，包括技术要求、数据单、技术评分表：技术条件：各工程项目通用并统一的技术要求：数据单：是指根据各工程项目实际情况，填入的用于订货的参数：技术评分表：技术评分表是招标投标过程中通用的技术组评分标准：质保期：是指供货商承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时间段。

3 项目总体要求3.1供货商资质要求3.1.1供货商证书要求供货商及分包商应具有国家认证机构颁发的有效IS09001质量体系认证证书。

3.1.2供货商业绩和经验要求1)供货商应提供业绩表。

业绩表中所列出的电动执行机构应与本工程情况类似，例如：相近口径、相近压力等级的阀门所配执行机构，国内或国外业主名称、联系电话、供货年份及业主使用的反馈情况。

2)供货商在电动执行机构招标中通过审查并被邀请参与投标。

3)供货商在中国长期设有售后服务机构，机构具有服务工程师和充足的维修测试工具，达到一定的服务能力。

执行器技术说明一．密码设定密码设定共有四位，可以输入0-9中的任何一个数字。

二．执行器参数设定1．阀门开关方向设定阀门可以以逆时针或顺时针方向开或者关。

2．阀门开启方式设定阀门可以以力矩的方式或者位限的方式开启。

3．阀门关闭方式设定阀门允许用力矩或者位限的方式关闭4．关闭力矩最大值设定为了避免在开关过程中出现堵塞，导致电机烧坏，所以设定力矩的最大值。

在关闭过程中超过此值，即认为出错。

5．开启力矩最大值设定在开启过程中允许的力矩最大值，超过此值，即报错6．位限设定设置阀门开关的最大值与最小值对应的实际物理位置。

7．执行器死区设定死区是一个精度范围，在设定点的精度范围内，都可以认为正确。

执行器死区的大小影响执行器位置的控制精度。

三．继电器R1----R4功能设定四个可组态继电器可以用于下列十个功能中的任意一个，由用户自己的需要设定。

1．阀门关闭极限指示当阀门到了关闭的极限位置，继电器会导通。

2．阀门开启极限指示当阀门到了开启的最大位置时，继电器导通3．行程中力矩超过设定值指示在阀门的运行过程中，力矩超过了最大设定值，继电器导通。

4．电池电量不足指示在执行器自身携带的电池电量不足是，继电器导通。

5．阀门关闭执行中指示阀门在处于关闭的过程中，继电器导通。

6．阀门开启执行中指示阀门在处于开启的过程中，继电器导通。

7．阀门电机运行中指示执行器的电机只要处于运行状态，继电器导通8．阀门电机停转指示执行器的电机只要处于停止状态，继电器导通9．手动调节阀门执行器停止，阀门处于手动调节状态，继电器导通10．特定位置指示执行器运行到了开，关命令指定的位置后，继电器导通四．控制模式设置1．紧急动作使能可以使紧急动作功能（ESD）有效，或者禁止。

2．紧急动作方向设置紧急动作（ESD）时阀门是关闭还是开启。

3．紧急动作继电器方式设置连接紧急动作（ESD）的继电器在执行时处于开还是关。

4．温度超限紧急动作使能温度超过设定最高值时，是否启动紧急动作（ESD）。
