STM32利用捕获功能完成脉冲宽度测量

stm32PWM输入捕获tm32定时器pwm输入捕获输入捕捉的功能是记录下要捕捉的边沿出现的时刻，如果你仅仅捕捉下降沿，那么两次捕捉的差表示输入信号的周期，即两次下降沿之间的时间。

如果要测量低电平的宽度，你应该在捕捉到下降沿的中断处理中把捕捉边沿改变为上升沿，然后把两次捕捉的数值相减就得到了需要测量的低电平宽度。

如果要的测量低电平太窄，中断中来不及改变捕捉方向时，或不想在中断中改变捕捉方向，则需要使用PWM输入模式，或使用两个TIM某通道，一个通道捕捉下降沿，另一个通道捕捉上升沿，然后对两次捕捉的数值相减。

PWM输入模式也是需要用到两个通道。

使用两个通道时，最好使用通道1和通道2，或通道3和通道4，这样上述功能只需要使用一个I/O管脚，详细请看STM32技术参考手册中的TIM某框图。

//0-----------------------一、概念理解PWM输入捕获模式是输入捕获模式的特例，自己理解如下1.每个定时器有四个输入捕获通道IC1、IC2、IC3、IC4。

且IC1IC2一组，IC3IC4一组。

并且可是设置管脚和寄存器的对应关系。

2.同一个TI某输入映射了两个IC某信号。

3.这两个IC某信号分别在相反的极性边沿有效。

4.两个边沿信号中的一个被选为触发信号，并且从模式控制器被设置成复位模式。

5.当触发信号来临时，被设置成触发输入信号的捕获寄存器，捕获“一个PWM周期（即连续的两个上升沿或下降沿）”，它等于包含TIM时钟周期的个数（即捕获寄存器中捕获的为TIM的计数个数n）。

6.同样另一个捕获通道捕获触发信号和下一个相反极性的边沿信号的计数个数m，即（即高电平的周期或低电平的周期）7.由此可以计算出PWM的时钟周期和占空比了frequency=f（TIM时钟频率）/n。

dutycycle=（高电平计数个数/n），若m为高电平计数个数，则dutycycle=m/n若m为低电平计数个数，则dutycycle=（n-m）/n 注：因为计数器为16位，所以一个周期最多计数65535个，所以测得的最小频率=TIM时钟频率/65535。

本文在前面文章“STM32基本的计数原理”的基础上进行拓展，讲述关于“定时器输入捕获”的功能，和上一篇文章“定时器比较输出”区别还是挺大的。

在引脚上刚好相反：一个输入、一个输出。

本文只使用一个TIM5通道3（也可其他通道）捕获输入脉冲的频率，通过捕获两次输入脉冲的间隔时间来计算脉冲波形的频率。

间隔一定时间读取频率并通过串口打印出来。

当然也可通过两路通道捕获脉冲信号的占空比，计划后期整理。

笔者通过信号发生器产生信号，上位机串口助手显示捕获的脉冲频率。

（没有信号发生器的朋友可以结合上一篇文章PWM输出做信号源：在同一块板子上也可以使用不同定时器，将输出引脚接在输入引脚）先看一下实例的实验现象：关于本文的更多详情请往下看。

Ⅱ、实例工程下载笔者针对于初学者提供的例程都是去掉了许多不必要的功能，精简了官方的代码，对初学者一看就明白，以简单明了的工程供大家学习。

笔者提供的实例工程都是在板子上经过多次测试并没有问题才上传至360云盘，欢迎下载测试、参照学习。

提供下载的软件工程是STM32F417的，但F4其他型号也适用（适用F4其他型号：关注微信，回复“修改型号”）。

STM32F4_TIM输入波形捕获（脉冲频率）实例：https:///cB6XrSi6rK3TP 访问密码STM32F4资料：https:///cR2pxqF5x2d9c 访问密码53e7Ⅲ、原理描述笔者将TIM分为三大块：时基部分、比较输出和输入捕获，请看下面截图“通用TIM框图”。

前面的文章已经将“时基部分”的一些基础知识讲述过了，“时基部分”的功能是比较有用的，它除了可以用来延时（定时）之外，它还可以拿来触发其他一些功能，如：触发DA转换、AD采集等。

上一篇文章讲述的就是图中比较输出部分，比较输出部分功能相对比较简单。

该文主要讲述“输入捕获”部分，这部分输入的通道1与2、通道3与4可以相互协作。

该文只使用了TIM5的通道3，捕获输入信号频率。

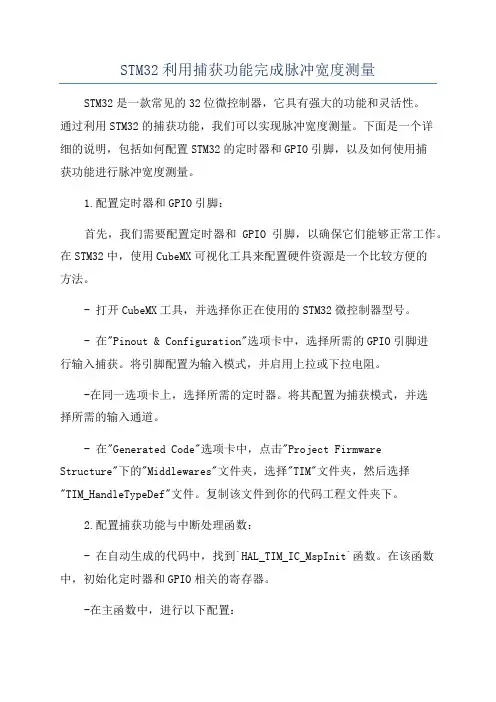

STM32利用捕获功能完成脉冲宽度测量STM32是一款常见的32位微控制器，它具有强大的功能和灵活性。

通过利用STM32的捕获功能，我们可以实现脉冲宽度测量。

下面是一个详细的说明，包括如何配置STM32的定时器和GPIO引脚，以及如何使用捕获功能进行脉冲宽度测量。

1.配置定时器和GPIO引脚：首先，我们需要配置定时器和GPIO引脚，以确保它们能够正常工作。

在STM32中，使用CubeMX可视化工具来配置硬件资源是一个比较方便的方法。

- 打开CubeMX工具，并选择你正在使用的STM32微控制器型号。

- 在"Pinout & Configuration"选项卡中，选择所需的GPIO引脚进行输入捕获。

将引脚配置为输入模式，并启用上拉或下拉电阻。

-在同一选项卡上，选择所需的定时器。

将其配置为捕获模式，并选择所需的输入通道。

- 在"Generated Code"选项卡中，点击"Project Firmware Structure"下的"Middlewares"文件夹，选择"TIM"文件夹，然后选择"TIM_HandleTypeDef"文件。

复制该文件到你的代码工程文件夹下。

2.配置捕获功能与中断处理函数：- 在自动生成的代码中，找到`HAL_TIM_IC_MspInit`函数。

在该函数中，初始化定时器和GPIO相关的寄存器。

-在主函数中，进行以下配置：```cuint32_t ICValue1 = 0;uint32_t ICValue2 = 0;uint32_t Difference = 0;TIM_HandleTypeDef htim2;```-初始化定时器和GPIO：```cvoid MX_TIM2_Init(void)TIM_MasterConfigTypeDef sMasterConfig = {0};TIM_IC_InitTypeDef sConfigIC = {0};htim2.Instance = TIM2;htim2.Init.Prescaler = 0;htim2.Init.CounterMode = TIM_COUNTERMODE_UP;htim2.Init.Period = 0xFFFFFFFF;htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; HAL_TIM_IC_Init(&htim2);sConfigIC.ICPolarity = TIM_ICPOLARITY_RISING; sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI;sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;sConfigIC.ICFilter = 0;HAL_TIM_IC_ConfigChannel(&htim2, &sConfigIC, TIM_CHANNEL_1);sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;HAL_TIMEx_MasterConfigSynchronization(&htim2,&sMasterConfig);```3.启动捕获功能和中断处理：```cvoid HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)if (htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)if (ICValue1 == 0)ICValue1 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);}else if (ICValue2 == 0)ICValue2 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);if (ICValue2 > ICValue1)Difference = ICValue2 - ICValue1;}else if (ICValue1 > ICValue2)Difference = (0xFFFFFFFF - ICValue1) + ICValue2; }elseError_Handler(;}ICValue1 = 0;ICValue2 = 0;}}int main(void)HAL_Init(;SystemClock_Config(;MX_GPIO_Init(;MX_TIM2_Init(;HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_1); while (1)//主循环}```4.测试和读取脉冲宽度：通过使用上述代码配置和启动定时器和GPIO引脚后，STM32将能够使用捕获功能进行脉冲宽度测量。

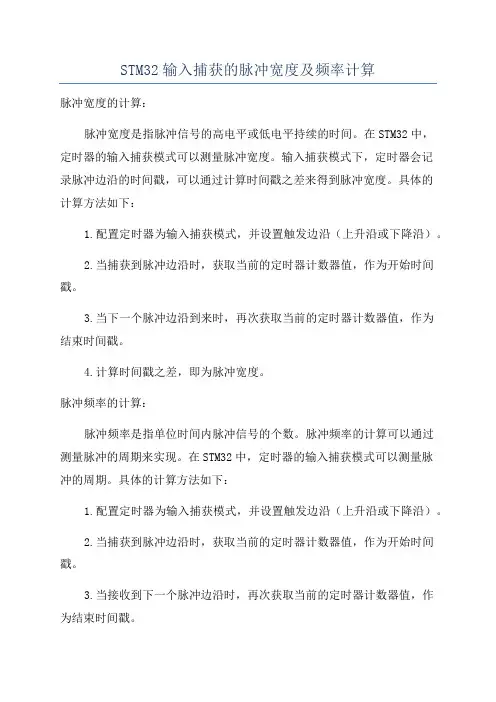

STM32输入捕获的脉冲宽度及频率计算脉冲宽度的计算：脉冲宽度是指脉冲信号的高电平或低电平持续的时间。

在STM32中，定时器的输入捕获模式可以测量脉冲宽度。

输入捕获模式下，定时器会记录脉冲边沿的时间戳，可以通过计算时间戳之差来得到脉冲宽度。

具体的计算方法如下：1.配置定时器为输入捕获模式，并设置触发边沿（上升沿或下降沿）。

2.当捕获到脉冲边沿时，获取当前的定时器计数器值，作为开始时间戳。

3.当下一个脉冲边沿到来时，再次获取当前的定时器计数器值，作为结束时间戳。

4.计算时间戳之差，即为脉冲宽度。

脉冲频率的计算：脉冲频率是指单位时间内脉冲信号的个数。

脉冲频率的计算可以通过测量脉冲的周期来实现。

在STM32中，定时器的输入捕获模式可以测量脉冲的周期。

具体的计算方法如下：1.配置定时器为输入捕获模式，并设置触发边沿（上升沿或下降沿）。

2.当捕获到脉冲边沿时，获取当前的定时器计数器值，作为开始时间戳。

3.当接收到下一个脉冲边沿时，再次获取当前的定时器计数器值，作为结束时间戳。

4.计算时间戳之差，即为脉冲的周期。

5.频率等于周期的倒数。

需要注意的是，输入捕获功能只能测量单个脉冲的宽度和周期，如果要测量信号源的频率或平均脉冲宽度，需要根据测量的脉冲个数进行统计和计算。

以下是一个示例代码，演示了如何使用STM32的输入捕获功能计算脉冲宽度和频率：```c#include "stm32f4xx.h"//定义输入捕获相关的变量volatile uint32_t startTimestamp = 0;volatile uint32_t endTimestamp = 0;volatile uint32_t pulseWidth = 0;volatile uint32_t pulsePeriod = 0;volatile uint32_t pulseFrequency = 0;void TIM2_IRQHandler(void)if (TIM_GetITStatus(TIM2, TIM_IT_CC1) != RESET)if (startTimestamp == 0)startTimestamp = TIM_GetCapture1(TIM2);} elseendTimestamp = TIM_GetCapture1(TIM2);pulseWidth = endTimestamp - startTimestamp;pulsePeriod = pulseWidth * 2;pulseFrequency = SystemCoreClock / pulsePeriod;startTimestamp = 0;}TIM_ClearITPendingBit(TIM2, TIM_IT_CC1);}int main(void)//初始化定时器2TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;TIM_DeInit(TIM2);TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up; // 设置计数器为向上计数模式TIM_TimeBaseInitStruct.TIM_Period = 0xFFFFFFFF; // 设置计数器的溢出值为最大值TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1; // 设置时钟分割TIM_TimeBaseInitStruct.TIM_RepetitionCounter = 0; // 设置重复计数值为0TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStruct);//配置输入捕获模式TIM_ICInitTypeDef TIM_ICInitStruct;TIM_ICInitStruct.TIM_Channel = TIM_Channel_1; // 选择定时器通道1TIM_ICInitStruct.TIM_ICPolarity = TIM_ICPolarity_Rising; // 设置捕获参数，上升沿触发TIM_ICInitStruct.TIM_ICSelection = TIM_ICSelection_DirectTI; // 设置输入映射，直接连接至TIM2_IC1管脚TIM_ICInitStruct.TIM_ICPrescaler = TIM_ICPSC_DIV1; // 设置输入分频，不分频TIM_ICInitStruct.TIM_ICFilter = 0; // 不开启滤波器TIM_ICInit(TIM2, &TIM_ICInitStruct);//开启输入捕获中断TIM_ClearITPendingBit(TIM2, TIM_IT_CC1);TIM_ITConfig(TIM2, TIM_IT_CC1, ENABLE);//启动定时器2TIM_Cmd(TIM2, ENABLE);while (1)}```在上述示例代码中，定时器2被配置为输入捕获模式，通过TIM2的通道1测量脉冲输入。

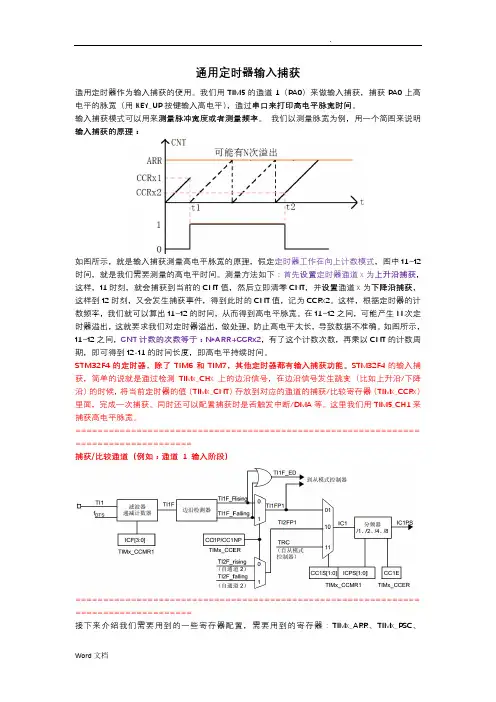

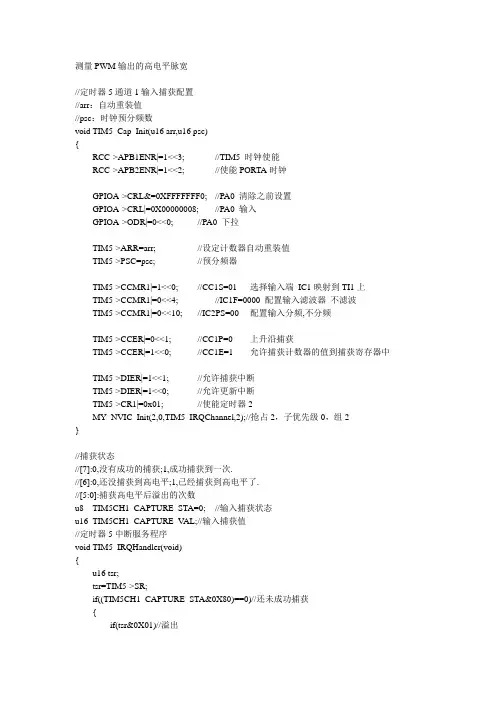

通用定时器输入捕获通用定时器作为输入捕获的使用。

我们用TIM5的通道1（PA0）来做输入捕获，捕获PA0上高电平的脉宽（用KEY_UP按键输入高电平），通过串口来打印高电平脉宽时间。

输入捕获模式可以用来测量脉冲宽度或者测量频率。

我们以测量脉宽为例，用一个简图来说明输入捕获的原理：如图所示，就是输入捕获测量高电平脉宽的原理，假定定时器工作在向上计数模式，图中t1~t2时间，就是我们需要测量的高电平时间。

测量方法如下：首先设置定时器通道x为上升沿捕获，这样，t1时刻，就会捕获到当前的CNT值，然后立即清零CNT，并设置通道x为下降沿捕获，这样到t2时刻，又会发生捕获事件，得到此时的CNT值，记为CCRx2。

这样，根据定时器的计数频率，我们就可以算出t1~t2的时间，从而得到高电平脉宽。

在t1~t2之间，可能产生N次定时器溢出，这就要求我们对定时器溢出，做处理，防止高电平太长，导致数据不准确。

如图所示，t1~t2之间，CNT计数的次数等于：N*ARR+CCRx2，有了这个计数次数，再乘以CNT的计数周期，即可得到t2-t1的时间长度，即高电平持续时间。

STM32F4的定时器，除了TIM6和TIM7，其他定时器都有输入捕获功能。

STM32F4的输入捕获，简单的说就是通过检测TIMx_CHx上的边沿信号，在边沿信号发生跳变（比如上升沿/下降沿）的时候，将当前定时器的值（TIMx_CNT）存放到对应的通道的捕获/比较寄存器（TIMx_CCRx）里面，完成一次捕获。

同时还可以配置捕获时是否触发中断/DMA等。

这里我们用TIM5_CH1来捕获高电平脉宽。

============================================================== =====================捕获/比较通道（例如：通道1 输入阶段）============================================================== =====================接下来介绍我们需要用到的一些寄存器配置，需要用到的寄存器：TIMx_ARR、TIMx_PSC、TIMx_CCMR1、TIMx_CCER、TIMx_DIER、TIMx_CR1、TIMx_CCR1 (这里的x=5)。

STM32利用捕获功能完成脉冲宽度测量解析脉冲宽度测量是一种常见的电子测量技术，它可以用来测量脉冲信号的时间间隔，常用于测量脉冲频率、PWM信号的占空比以及其他与时间相关的信号参数。

在STM32微控制器中，捕获功能可以使用定时器外设来实现。

定时器可以产生定时中断或者触发其他外设，同时，它还可以配置为捕获模式，以测量脉冲信号的时间间隔。

在使用STM32捕获功能进行脉冲宽度测量时，主要需要以下几个步骤：1.初始化定时器：选择合适的定时器外设，并根据具体需求配置计数模式、时钟源以及预分频系数。

需要注意的是，定时器的时钟源和预分频系数会影响测量的时间分辨率。

2.配置捕获模式：选择合适的输入通道，并配置捕获模式为边沿对齐模式或中心对齐模式。

边沿对齐模式适用于测量脉冲宽度，而中心对齐模式适用于测量脉冲间隔。

3.获取捕获值：在触发捕获事件时，通过读取捕获寄存器的值来获取脉冲宽度。

捕获值的单位由定时器的时钟源和预分频系数决定，通常为计数周期数。

4.计算脉冲宽度：根据捕获值和定时器的参数，可以计算出具体的脉冲宽度。

如果需要转化为实际的时间值，还需要考虑时钟源的频率和预分频系数。

在编写使用STM32捕获功能进行脉冲宽度测量的代码时，可以使用STM32Cube库或其他编写固件的开发工具。

以下是一个简单的示例代码：```c#include "stm32f4xx_hal.h"TIM_HandleTypeDef htim;void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)if (htim->Instance == TIM1) { // 根据实际情况修改定时器实例uint32_t captureValue = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);float pulseWidth = (float)captureValue / htim.Instance->ARR;//在这里进行脉冲宽度的处理}int main(void)HAL_Init(;SystemClock_Config(;__HAL_RCC_GPIOA_CLK_ENABLE(;__HAL_RCC_TIM1_CLK_ENABLE(;GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.Pin = GPIO_PIN_8;GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;GPIO_InitStruct.Pull = GPIO_PULLUP;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;GPIO_InitStruct.Alternate = GPIO_AF1_TIM1;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);htim.Instance = TIM1;htim.Init.Prescaler = 0;htim.Init.CounterMode = TIM_COUNTERMODE_UP;htim.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;HAL_TIM_Base_Init(&htim);TIM_IC_InitTypeDef sConfigIC;sConfigIC.ICPolarity = TIM_ICPOLARITY_RISING;sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI; sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;sConfigIC.ICFilter = 0;HAL_TIM_IC_ConfigChannel(&htim, &sConfigIC, TIM_CHANNEL_1); HAL_TIM_IC_Start_IT(&htim, TIM_CHANNEL_1);while (1)//主循环}```上述代码在初始化后，通过HAL库函数配置了一个TIM1定时器通道1的输入捕获模式，并启动了中断。

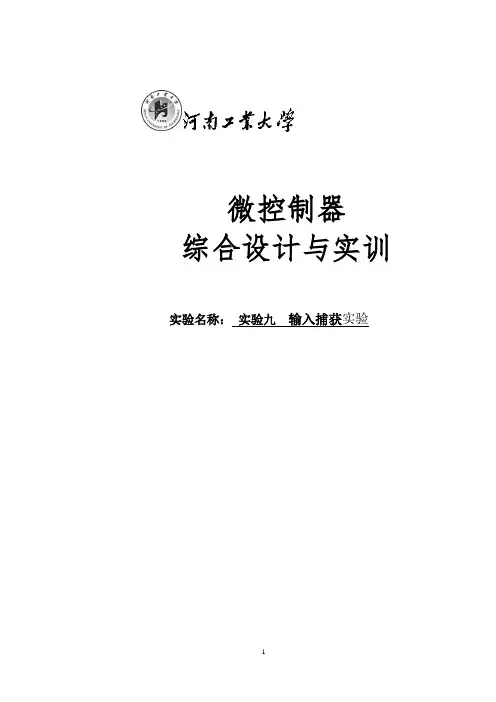

微控制器综合设计与实训实验名称：实验九输入捕获实验实验九：输入捕获实验1 实训任务(1) 配置定时器通道IO口输入捕获模式；(2) 利用定时器的输入捕获功能测量方波周期或高电平宽度。

1．1 实验说明输入捕获模式可以用来测量脉冲宽度或者测量频率。

STM32的定时器，除了TIM6和TIM7，其他定时器都有输入捕获功能。

STM32的输入捕获，简单的说就是通过检测TIMx_CHx上的边沿信号，在边沿信号发生跳变(比如上升沿/下降沿)的时候，将当前定时器的值(TIMx_CNT)存放到对应的通道的捕获/比较寄存器(TIMx_CCRx)里面，完成一次捕获。

同时还可以配置捕获时是否触发中断/DMA等。

本实验使用TIM5_CH1来捕获高电平脉宽，也就是要先设置输入捕获为上升沿检测，记录发生上升沿的时候TIM5_CNT的值。

然后配置捕获信号为下降沿捕获，当下降沿到来时，发生捕获，并记录此时的TIM5_CNT值。

这样，前后两次TIM5_CNT之差，就是高电平的脉宽，同时TIM5的计数频率是已知的，从而可以计算出高电平脉宽的准确时间。

本实验目的是通过输入捕获，来获取TIM5_CH1(PA0)上面的高电平脉冲宽度，并从串口打印捕获结果。

1．2 实验步骤(1)在实训平台上将PE5连接LED灯；(2) 复制上一个实验工程修改名称并保存为输入捕获实验；(3)在PWM实验timer.c文件的基础上，添加两个函数：定时器通道输入捕获配置和定时器中断服务程序。

(4) 编写main()函数，程序编译正确；(5)下载程序，打开串口调试助手观察捕获到的值。

2 程序设计(1)编写timer.c文件。

打开timer.c文件，在文件最下方接着编写。

a. 开启TIM5时钟和GPIOA时钟，配置PA0为下拉输出要使用TIM5，必须先开启TIM5的时钟。

这里还要配置PA0为下拉输出，因为要捕获TIM5_CH1上面的高电平脉宽，而TIM5_CH1是连接在PA0上面的，还有对GPIOA的初始化。

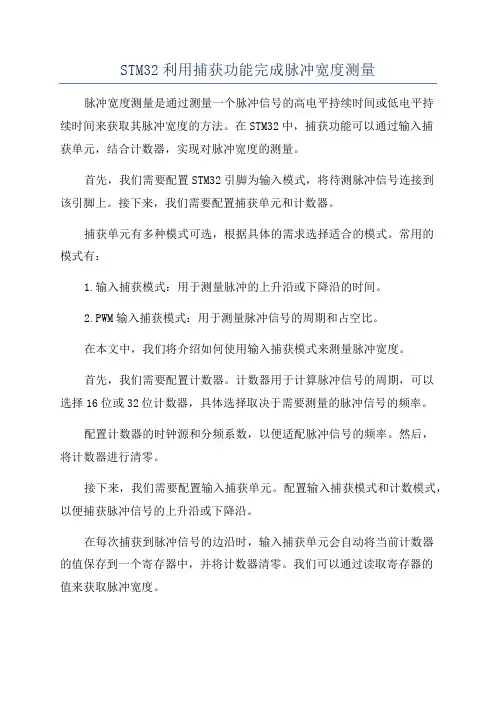

STM32利用捕获功能完成脉冲宽度测量脉冲宽度测量是通过测量一个脉冲信号的高电平持续时间或低电平持续时间来获取其脉冲宽度的方法。

在STM32中，捕获功能可以通过输入捕获单元，结合计数器，实现对脉冲宽度的测量。

首先，我们需要配置STM32引脚为输入模式，将待测脉冲信号连接到该引脚上。

接下来，我们需要配置捕获单元和计数器。

捕获单元有多种模式可选，根据具体的需求选择适合的模式。

常用的模式有：1.输入捕获模式：用于测量脉冲的上升沿或下降沿的时间。

2.PWM输入捕获模式：用于测量脉冲信号的周期和占空比。

在本文中，我们将介绍如何使用输入捕获模式来测量脉冲宽度。

首先，我们需要配置计数器。

计数器用于计算脉冲信号的周期，可以选择16位或32位计数器，具体选择取决于需要测量的脉冲信号的频率。

配置计数器的时钟源和分频系数，以便适配脉冲信号的频率。

然后，将计数器进行清零。

接下来，我们需要配置输入捕获单元。

配置输入捕获模式和计数模式，以便捕获脉冲信号的上升沿或下降沿。

在每次捕获到脉冲信号的边沿时，输入捕获单元会自动将当前计数器的值保存到一个寄存器中，并将计数器清零。

我们可以通过读取寄存器的值来获取脉冲宽度。

在代码中，可以通过配置计数器、输入捕获单元和GPIO来实现脉冲宽度测量。

以下是一个基本的代码示例：```c#include "stm32fxxx.h"#include "stm32fxxx_gpio.h"#include "stm32fxxx_rcc.h"#include "stm32fxxx_tim.h"int main(void)//初始化GPIO和时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化定时器TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_ICInitTypeDef TIM_ICInitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);TIM_TimeBaseStructure.TIM_Prescaler = 0;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseStructure.TIM_Period = 0xFFFF;TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);//配置输入捕获单元TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;TIM_ICInitStructure.TIM_ICSelection =TIM_ICSelection_DirectTI;TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;TIM_ICInitStructure.TIM_ICFilter = 0x0;TIM_ICInit(TIM2, &TIM_ICInitStructure);//启动定时器TIM_Cmd(TIM2, ENABLE);while (1)//等待输入捕获事件发生while (TIM_GetFlagStatus(TIM2, TIM_FLAG_CC1) == RESET);//读取输入捕获寄存器的值，即脉冲宽度uint16_t pulseWidth = TIM_GetCapture1(TIM2);//清除输入捕获事件标志位TIM_ClearFlag(TIM2, TIM_FLAG_CC1);}```上述代码示例使用了定时器2和GPIOA的0号引脚进行脉冲宽度测量。

STM32HAL库学习系列第7篇---定时器TIM输⼊捕获功能测量脉冲宽度或者测量频率基本⽅法1.设置TIM2 CH1为输⼊捕获功能；2.设置上升沿捕获；3.使能TIM2 CH1捕获功能；4.捕获到上升沿后，存⼊capture_buf[0]，改为捕获下降沿；5.捕获到下降沿后，存⼊capture_buf[1]，改为捕获上升沿；6.捕获到上升沿后，存⼊capture_buf[2]，关闭TIM2 CH1捕获功能；7.计算：capture_buf[2] - capture_buf[0]就是周期，capture_buf[1] - capture_buf[0]就是⾼电平所占时间。

时钟配置：引脚看是否需要上拉做项⽬中的⼀个例⼦：/*** 函数功能: TIM_IC配置* 输⼊参数: value* 返回值: ⽆* 说明: ⽆*/void user_ic_config(uint16_t value){TIM_IC_InitTypeDef sConfigIC;if(value != 0) //1{sConfigIC.ICPolarity = TIM_INPUTCHANNELPOLARITY_RISING;//上升沿}else//0{sConfigIC.ICPolarity = TIM_INPUTCHANNELPOLARITY_FALLING; //下降沿}sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI;sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;sConfigIC.ICFilter = 0;HAL_TIM_IC_ConfigChannel(&htim2, &sConfigIC, TIM_CHANNEL_1);}/*** 函数功能: TIM_IC回调函数* 输⼊参数: htim* 返回值: ⽆* 说明: 得到转速*/void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim){static uint32_t uwICValue;static uint32_t last_uwICValue;uint32_t uwDiffCapture;if ( ((htim->Channel == HAL_TIM_ACTIVE_CHANNEL_3)||(htim->Channel== HAL_TIM_ACTIVE_CHANNEL_4)) && (htim->Instance == TIM3) ) {pulseCntr++;last_uwICValue = uwICValue;uwICValue = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_3);if(HAL_TIM_IC_Start_IT(htim, TIM_CHANNEL_3) != HAL_OK) //开启定时器中断{}if (uwICValue > last_uwICValue){uwDiffCapture = (uwICValue - last_uwICValue); //脉冲宽度为前后两个周期相减}else if (uwICValue < last_uwICValue) //若超值{/* 0xFFFF is max TIM2_CCRx value */uwDiffCapture = ((0xFFFF - last_uwICValue) + uwICValue) + 1;}if(uwDiffCapture < 0x10000){middleCapture = uwDiffCapture; //脉冲宽度}pulsein_flag = 1; // 捕捉到标记}else if ( (htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1) && (htim->Instance == TIM2) ){if(uhCaptureIndex == 0){// 第⼀个脉冲，检测的是上升沿uwIC2Value1 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);uhCaptureIndex = 1;user_ic_config(0); //下降if(HAL_TIM_IC_Start_IT(htim, TIM_CHANNEL_1) != HAL_OK) //中断{}}else if(uhCaptureIndex == 1){uwIC2Value2 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);uhCaptureIndex = 0;user_ic_config(1);//上升if(HAL_TIM_IC_Start_IT(htim, TIM_CHANNEL_1) != HAL_OK){}/* Capture computation */if (uwIC2Value2 > uwIC2Value1){uwDiffCapture = (uwIC2Value2 - uwIC2Value1); //脉冲宽度 }else if (uwIC2Value2 < uwIC2Value1){/* 0xFFFF is max TIM2_CCRx value */uwDiffCapture = ((40000 - uwIC2Value1) + uwIC2Value2) + 1; }RCin = uwDiffCapture/2; //删除}}}应⽤：1.脉冲时间测量2.电容按键使⽤。

STM32输入捕获简介输入捕获模式可以用来测量脉冲宽度或者测量频率。

STM32的定时器，除了TIM6和TIM7，其他定时器都有输入捕获功能。

STM32的输入捕获，简单的说就是通过检测TIMx_CHx上的边沿信号，在边沿信号发生跳变（比如上升沿/下降沿）的时候，将当前定时器的值（TIMx_CNT）存放到对应的通道的捕获/比较寄存（TIMx_CCRx）里面，完成一次捕获。

同时还可以配置捕获时是否触发中断/DMA 等.例如：我们用到TIM5_CH1来捕获高电平脉宽，也就是要先设置输入捕获为上升沿检测，记录发生上升沿的时候TIM5_CNT的值。

然后配置捕获信号为下降沿捕获，当下降沿到来时，发生捕获，并记录此时的TIM5_CNT值。

这样，前后两次TIM5_CNT之差，就是高电平的脉宽，同时TIM5的计数频率我们是知道的，从而可以计算出高电平脉宽的准确时间。

首先TIMx_ARR和TIMx_PSC，这两个寄存器用来设自动重装载值和TIMx的时钟分频。

再来看看捕获/比较模式寄存器1：TIMx_CCMR1，这个寄存器在输入捕获的时候，非常有用；TIMx_CCMR1明显是针对2个通道的配置，低八位[7：0]用于捕获/比较通道1的控制，而高八位[15：8]则用于捕获/比较通道2的控制，因为TIMx还有CCMR2这个寄存器，所以可以知道CCMR2是用来控制通道3和通道4（详见《STM32参考手册》290页，14.4.8节）。

这里用到TIM5的捕获/比较通道1，我们重点介绍TIMx_CMMR1的[7:0]位（其实高8位配置类似）。

再来看看捕获/比较使能寄存器：TIMx_CCER；接下来我们再看看DMA/中断使能寄存器：TIMx_DIER，我们需要用到中断来处理捕获数据，所以必须开启通道1的捕获比较中断，即CC1IE设置为1。

控制寄存器：TIMx_CR1，我们只用到了它的最低位，也就是用来使能定时器的；最后再来看看捕获/比较寄存器1：TIMx_CCR1，该寄存器用来存储捕获发生时，TIMx_CNT的值，我们从TIMx_CCR1就可以读出通道1捕获发生时刻的TIMx_CNT值，通过两次捕获（一次上升沿捕获，一次下降沿捕获）的差值，就可以计算出高电平脉冲的宽度。

STM32利用捕获功能完成脉冲宽度测量解析脉冲宽度测量是一种广泛应用于电子测量领域的技术。

在许多应用中，我们需要测量输入信号的高电平时间或低电平时间，以便确定信号的频率或周期。

STM32系列微控制器提供了内置的捕获功能，可以方便地实现脉冲宽度测量。

捕获功能是通过使用定时器(Timer)的输入捕获模式来实现的。

STM32微控制器提供了多个定时器模块，每个模块通常具有多个通道，可以用于捕获输入信号。

以下是使用STM32捕获功能进行脉冲宽度测量的基本步骤：1.配置定时器：选择一个合适的定时器模块，并根据应用需求进行配置。

配置包括选择定时器时钟源、设置定时器分频因子、配置定时器模式等。

通常，我们会将定时器设置为边沿对齐模式，以使捕获功能能够正常工作。

2.配置通道：选择一个定时器通道，并将其配置为输入捕获模式。

通常，我们会将通道配置为上升沿捕获触发，以便测量信号的高电平时间。

如果需要测量低电平时间，可以将通道配置为下降沿捕获触发。

3.启动定时器：将定时器启动以开始计时。

4.等待捕获事件：在捕获触发条件满足之前，使用延时函数或循环等待捕获事件发生。

捕获事件发生时，定时器停止，并将捕获到的计数值保存到相应的捕获寄存器中。

5.计算脉冲宽度：从捕获寄存器中读取起始计数值和结束计数值，并计算脉冲宽度。

脉冲宽度可以根据以下公式计算：脉冲宽度=(结束计数值-起始计数值)*定时器分辨率。

需要注意的是，定时器的分辨率取决于定时器的时钟源和分频因子。

通常情况下，定时器的分辨率越高，测量精度越高。

在使用STM32捕获功能进行脉冲宽度测量时，还需要考虑以下一些细节：-选择适当的定时器和通道，以满足应用需求。

-配置定时器和通道的触发方式和触发极性，以适应输入信号特性。

-在等待捕获事件时，可以使用中断或轮询方式。

-为了提高测量精度，可以使用外部时钟源或者提高定时器的分频因子。

-在计算脉冲宽度时，建议使用32位的计数器，以避免溢出问题。

标签：分类： stm32it时间标记可用来计算频率，占空比及信号的其他特征，以及为事件创建日志，主要是用来测量外部信号的频率。

输出比较：定时器中计数寄存器在初始化完后会自动的计数。

从bottom 计数到top。

并且有不同的工作模式。

配则会产生比较中断（比较中断使能的情况下）。

很简单，当你设置的捕获开始的时候，cpu会将计数寄存器的值复制到捕获比较寄存器中并开始计数，当再次捕捉到电平变化时，这是计数寄存器中的值减去刚才复制的值就是这段电平的持续时间，你可以设置上升沿捕获、下降沿捕获、或者上升沿下降沿都捕获。

它没多大用处，最常用来测频率。

是的，不过默认不要写入我如果捕获上升沿，两个值相减，代表的时两个上升沿中间那段电平的时间。

对不? 是的timerl有五个通道（对应五个10引脚），在同一时刻，只能捕获一个引脚的值，对不? 那是肯定的，通道很像ADC通道，是可以进行切换的。

这里有两个单元：一个计数器单元和一个比较单元，比较单元就是个双缓冲寄存器，比较单元的值是可以根据不同的模式设置的，与此同时，计数器在不停的计数，并不停的与比较寄存器中的值进行比较，当计数器的值与比较寄存器的值相等的时候一个比较匹配就发生了，根据自己的设置，匹配了是io电平取反、变低、还是变高，就会产生不同的波形了。

是的，但是他要根据你的控制寄存器的配置，来初始化你的比较匹配寄存器5:3CMP[2:0]000itltolWHK 成选畀・卅崔时■的G尊于在TICCO中的比较也迭丼操fOOOt庄比较淆涂轨出01泄比较忧換3ft.出Olh隹向上比较设置総曲・Kom<■■4匕比较講徐諛由・在0设覽!0h没奇馥用1101没有便用Hh匕址化罐HT14 CMP[M】不蠢还是变高，就会产生不同的波形了”形啊要不然你要比较单元有什么用呢?设置输出就是置1，清除输出就是置0,切换输出就是将原来的电平取反，对不?是的你理解的很快011 :计数器向上计数达到最大值时将引脚置1，达到0时，引脚电平置0，,对不?定时器1的输出比较模式怎么用。

基于FPGA和STM32的脉宽频率测量方法潘宇【摘要】In order to accurately measure the frequency of high frequency signals,overcome the shortcomings of the highest measured frequency is 80 kHz under the STM32F103 input capture mode.The paper proposed to use FPGA to divide the high frequency signal,and use software to adjust the factor of frequency division,the input high frequency signal can be divided and every component is below 80 kHz,then STM32F103 can measure them.In order to improve the measurement precision,we apply the repeated acquisition and bubble sorting,and then remove the maximum and minimum values,and take the average for the remaining values.The method improves the accuracy of frequency measurement.Finally,the measured value can be multiplied with the frequency division of FPGA to get the actual frequency.The test results show that the method is simple and has high precision and high frequency,it has certain practical value.%为准确测量高频信号的频率,克服STM32F103输入捕获模式下测得频率最高为80 kHz的缺点.提出用FPGA对高频信号进行分频,用软件编程调整分频因子,将输入高频信号分频到80 kHz以下,然后输入给STM32F103,采用脉宽测量法测得频率.为提高测量精度,采用多次采集,并冒泡排序,去掉部分最大、最小值,用剩余值取均值的滤波算法提高测量频率的精度.最后将测量值与FPGA的分频倍数相乘即可得到实际频率.测试结果表明:该方法实现简单、测量精度高、频率高,有一定的实用价值.【期刊名称】《实验室研究与探索》【年(卷),期】2017(036)002【总页数】4页(P83-86)【关键词】频率测量;脉宽测量法;均值滤波算法;分频【作者】潘宇【作者单位】白城师范学院物理学院,吉林白城137000【正文语种】中文【中图分类】TP216在仪器仪表应用中，经常要检测信号的频率。

用STM32触发捕捉实现高速高精度测频黄春平【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2013(13)3【摘要】介绍利用STM32F103单片机实现高速、高精度测频的原理及方法.利用16位定时器4(TIM4)产生1 s的溢出触发脉冲复位定时器2(TIM2),同时清零前的计数值被捕捉到通道1的捕捉比较寄存器TIM2_CCR1中.为了提高整个程序的效率,可及时响应各个中断,采用了消息驱动的方式,当1 s溢出中断时,投递消息完成对显示器缓冲区的定时刷新.该测频系统最高频率可测到288 MHz,最低可测到4 Hz,性能稳定.%The paper uses STM32F103 microcontroller to achieve high-speed, high-precision frequency measurement principles and methods. The design adopts 16-bits timer 4(TIM4) to generate 1s overflow trigger pulse to reset timer 2(TIM2), and cleared before the count value are captured to channel 1's capture compare register TIM2_CCR1. In order to improve efficiency of the entire program, timely responding to each interrupt ,and it takes the message-driven way when the 1s overflow interrupt, the delivery messages completes timing refresh of the display buffer. The highest frequency of the frequency measurement system can be measured to 288 MHz, the minimum can be measured to 4 Hz, and the system has stable performance.【总页数】4页(P32-34,38)【作者】黄春平【作者单位】中山职业技术学院电子信息工程系,中山528404【正文语种】中文【中图分类】TN98【相关文献】1.捕捉音乐旋律触发学生情感--巧用音乐基本要素触发初中生音乐情感的理性思考[J], 赵玉梅2.基于STM32等精度测频的光信号检测装置设计与验证 [J], 曹毅成;梁英;胡鸿志;郭庆;许睿3.不同追踪触发监测频率对冠状动脉CTA图像质量及辐射剂量的影响 [J], 区贤斌; 黄锦炽; 梁嘉杰; 徐振锋; 蔡锋; 黄启明4.基于可编程芯片实现半周期精确测频及其在小水电站测频稳速中改造的应用 [J], 周培孝; 刘吕娜; 严结实5.使用单片机测频的四种方法分析——兼谈等精度测频法的实现 [J], 邓旭升因版权原因，仅展示原文概要，查看原文内容请购买。
